矿用隔爆型真空馈电开关原理分析与故障处理

矿用隔爆型真空馈电开关原理分析与故障处理摘要：矿用隔爆型真空馈电开关（以下简称馈电开关）广泛适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在煤矿井下电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

在使用过程中如果不懂结构原理，会给保养维护带来不便，只有把结构原理分析清楚，才能更好的操作使用。

关键词：真空馈电原理分析故障处理引言：随着煤矿智能化设备的推广应用，矿用隔爆型真空馈电开关应用范围广，使用数量大，在使用过程中容易出现种种故障情况，给煤矿安全生产带来诸多影响，只有认真分析原理，总结经验，才能在实践中不断突破。

1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形，用4只M12的螺栓与撬形底座相连。

隔爆外壳分隔为两个空腔即接线腔与主腔。

隔爆外壳上、下两个空腔，分别为接线腔和主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子。

主回路电源进线端子上罩有隔电防护板。

接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口，主腔由主腔壳体与前门组成，主要装有主体芯架和千伏级电源控制开关，前门采用快开门结构。

主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。

前门采用快开门结构。

主腔内右侧装有交流真空断路器，断路器上方装有电流互感器和零序电流互感器，主腔内左侧的安装架的正面装有千伏级小熔断器，中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等，反面装有控制变压器、三相电抗器、电压变换器、电阻等。

前门上装有保护器、显示器、保护器电源、试验开关和按钮等。

前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置（中间位置），断开控制电源，断路器因控制电路失电而自动分闸，然后拧进闭锁杆，使其里端进入电源开关手把的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门，前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。

真空开关原理

真空开关原理真空开关是一种利用真空管作为开关元件的电气设备，其工作原理主要是基于真空管的导通和截止特性。

真空开关具有高压、大电流、快速断路和耐受电弧等特点，在高压、大电流的电路中得到广泛应用。

下面将从真空开关的结构、工作原理和应用领域等方面进行详细介绍。

首先，真空开关的结构主要包括真空管、触头、绝缘套管和外壳等部分。

其中，真空管是真空开关的核心部件，其内部真空度高，能够有效防止电弧的产生和蔓延。

触头则是用于连接或断开电路的部件，其材质和结构设计能够有效减少触头磨损和电弧的侵蚀。

绝缘套管和外壳则主要起到绝缘和保护作用，能够确保真空开关在恶劣环境下的可靠运行。

其次，真空开关的工作原理是基于真空管的导通和截止特性。

当真空管内的控制电极施加一定电压时，电子会从阴极发射，并被阳极吸引，形成电子流，使真空管导通。

而当控制电极的电压减小或消失时，电子流停止，真空管截止。

这种基于电子发射的导通和截止特性，使得真空开关能够在高压、大电流的情况下快速可靠地进行断路和闭合。

此外，真空开关在电力系统、工业控制和科学研究等领域有着广泛的应用。

在电力系统中，真空开关常用于高压输电线路的开闭和短路保护，能够有效提高电网的可靠性和安全性。

在工业控制中，真空开关常用于大型电机的启动和制动，能够实现对电机的精确控制。

在科学研究中，真空开关常用于粒子加速器和核聚变装置等高能物理实验装置，能够提供稳定的高压和大电流输出。

综上所述，真空开关是一种利用真空管作为开关元件的电气设备，其工作原理是基于真空管的导通和截止特性。

真空开关具有高压、大电流、快速断路和耐受电弧等特点，在电力系统、工业控制和科学研究等领域有着广泛的应用。

相信随着科学技术的不断发展，真空开关将会在更多领域发挥重要作用。

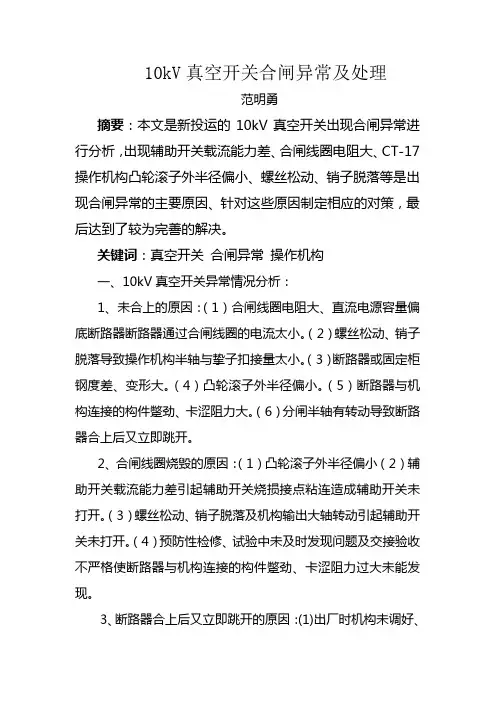

10kV真空开关合闸异常及处理

10kV真空开关合闸异常及处理范明勇摘要：本文是新投运的10kV真空开关出现合闸异常进行分析，出现辅助开关载流能力差、合闸线圈电阻大、CT-17操作机构凸轮滚子外半径偏小、螺丝松动、销子脱落等是出现合闸异常的主要原因、针对这些原因制定相应的对策，最后达到了较为完善的解决。

关键词：真空开关合闸异常操作机构一、10kV真空开关异常情况分析：1、未合上的原因：（1）合闸线圈电阻大、直流电源容量偏底断路器断路器通过合闸线圈的电流太小。

（2）螺丝松动、销子脱落导致操作机构半轴与挚子扣接量太小。

（3）断路器或固定柜钢度差、变形大。

（4）凸轮滚子外半径偏小。

（5）断路器与机构连接的构件蹩劲、卡涩阻力大。

（6）分闸半轴有转动导致断路器合上后又立即跳开。

2、合闸线圈烧毁的原因：（1）凸轮滚子外半径偏小（2）辅助开关载流能力差引起辅助开关烧损接点粘连造成辅助开关未打开。

（3）螺丝松动、销子脱落及机构输出大轴转动引起辅助开关未打开。

（4）预防性检修、试验中未及时发现问题及交接验收不严格使断路器与机构连接的构件蹩劲、卡涩阻力过大未能发现。

3、断路器合上后又立即跳开的原因：(1)出厂时机构未调好、导致合闸凸轮上面的附件碰到了合闸半轴的扭簧或储能弹簧在收缩过程中因摆动碰到了分闸半轴的顶板引起构件上零件与分闸半轴发生干涉使分闸半轴有转动。

（2）由于培训不到位、检修人员对机构不了解在预防性检修、试验中未及时发现上述机构中的问题。

（3）由于工作责任心差、培训不到位导致交接验收不严格，而未及时发现上述机构中的问题。

二、主要因素确认：1、辅助开关载流能力差引起。

2、凸轮滚子外半径偏小。

3、螺丝松动、销子脱落。

4、合闸线圈电阻偏大。

5、工作责任心差。

6、机构输出大轴转动。

7、培训不到位。

8、直流电源容量偏底。

9、断路器或固定柜钢度差、变形大。

10、断路器与机构连接的构件蹩劲、卡涩阻力大。

通过认真对比分析、现场调查、现场测量、现场统计和验证最终得出10kV真空开关异常情况是由于第一、第二、第三、第四条引起的，其中由第三、第四条最多。

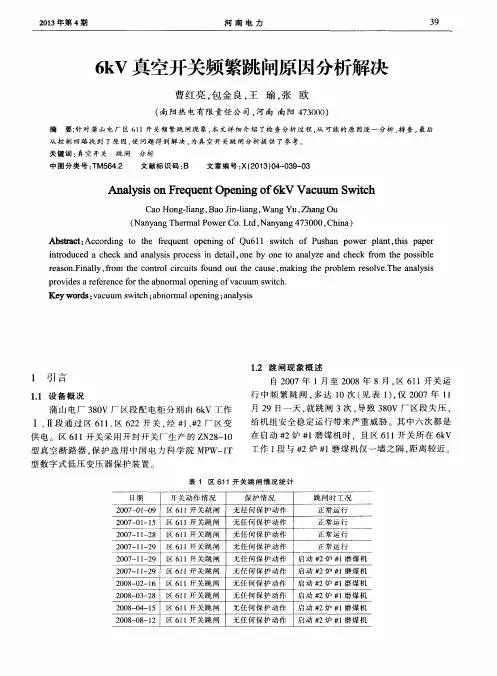

6kV真空开关频繁跳闸原因分析解决

ｒｅａｓｏｎ．Ｆｉｎａｌｌｙ，ｒｏｆｍｔｈｅｃｏｎｔｒｏｌｃｉｒｃｕｉｔｓｆｏｕｎｄｏｕｔｔｈｅｃａｕｓｅ，ｍａｋｉｎｇｔｈｅｐｒｏｂｌｅｍｒｅｓｏｌｖｅ，Ｔｈｅａｎａｌｙｓｉｓｐｒｏｖｉｄｅｓａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅａｂｎｏｍａｒｌｏｐｅｎｉｎｇｏｆｖａｃｕｕｍｓｗｉｔｃｈ．
（ＮａｎｙａｎｇＴｈｅｒｍａｌＰｏｗｅｒＣｏ．Ｌｔｄ，Ｎａｎｙａｎｇ４７３０００，ＣｈｉｎＡｃｃｏｒｄｉｎｇｔｏｔｈｅｒｆｅｑｕｅｎｔｏｐｅｎｉｎｇｏｆＱｕ６１１ｓｗｉｔｃｈｏｆＰｕｓｈａｎｐｏｗｅｒｐｌａｎｔ，ｔｈｉｓｐａｐｅｒ
跳闸分析文献标识码：Ｂ文章编号： ×（２０１３）０４ — ０３９ — ０３
从控制回路找到了原因，使问题得到解决，为真空开关跳闸分析提供了参考。
关键词：真空开关中图分类号：ＴＭ５６４．２
２００７－１１－２９区６ｌ１开关跳闸无任何保护动作启动＃２炉＃１磨煤机２０ｏ７一ｌ１－２９区６ｌｌ开关跳闸无任何保护动作启动＃２炉撑１磨煤机２００８ — ０２－１６区６ｌ】开关跳闸无任何保护动作启动＃２炉＃１磨煤机２００８ — ０３ — ２８区６１１开关跳闸无任何保护动作启动＃２炉＃１磨煤机２Ｏ０８ — ０４ — １５区６１１开关跳闸无任何保护动作启动＃２炉＃１磨煤机

真空断路器的故障分析与处理

真空断路器的故障分析与处理(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除真空断路器常见故障分析及处理【摘要】：我厂6KV厂用系统均采用KYN28A型真空断路器和JCZR型真空接触器（F-C）两种形式的开关设备作为高压转机、变压器和母线的分合使用，承担着极其重要的角色。

一旦发生异常，轻则解列重要辅机设备，重则影响主机安全运行，所以高压开关设备的检修和维护尤为重要，以下就真空断路器在日常运行中出现的故障和处理方法进行探讨。

【关键词】断路器故障处理1、引言：“分闸、合闸失灵”等故障是断路器运行中常见故障，故障原因主要有电气和机械两方面。

本文从断路器的结构出发，就分、合故障的判断和处理方法做简单论述，供检修运行人员参考。

1、真空断路器主要构成支架:安装断路器各功能组件的架体。

真空灭弧室:是真空断路器的熄弧元件。

（真空泡）导电回路:使灭弧室的动端与静端连接构成的电流通道。

（动静触头）传动机构:实现灭弧室的合、分闸操作。

（导电连杆）绝缘支撑:绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

（各绝缘筒、绝缘隔板）操动机构:是真空断路器的动力驱动装置。

真空断路器对操动机构的基本要求如下:a.要有足够的合闸输出功;保证真空断路器具有关合短路故障电流的能力。

（主要有CT\CD型）真空开关具有足够的动稳定性和开断电流能力。

要保证在65%分闸电压下能正常分闸，而在30%额定操作电压下不得分闸。

操作机构应具有自由脱扣的功能，具有电动或手动操作、远方或就地操作功能。

2、真空断路器真空泡真空度降低的原因及处理真空断路器在真空泡内开断电流并进行灭弧。

由于真空断路器本身没有监测真空度特性的装置，所以真空度降低，故障不易被发现，其危险程度远远大于其它显性故障。

出现真空度降低的主要原因有：真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点;真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点;分体式真空断路器在操作时，由于操作连杆的距离比较大，直接影响真空断路器的同期、弹跳、超行程等特性，使真空度降低的速度加快。

10kV真空负荷开关操动机构故障分析

ｌＶ真空负荷开关作为较先进的的开关设Ｏｋ
机构．常用的电磁操动机构有Ｃ０和Ｃ９等型Ｄ１Ｄ１
备，合频繁操作，有结构简单、适具开断能力较强、灭弧性能好、械电寿命长、修维护工作量小，机检防燃、防爆、运行可靠性高、修周期长等优点，此检因
动和电动弹簧储能操动机构弹簧储能通常是南电动机通过减速装置完成．点是电动机功率小、直优交
简单．一般不具备电流互感器和继电保护等功能。
操动机构是真空开关的核心部件之一．作用是驱其
流两用和适宜交流操作．缺点是结构较复杂、件其零数量多．且要求加工精度高、制造工艺复杂和成本
永久磁铁产生的保持力就可使真空开关保持在合、分闸位置．有较高的可靠性．现了传统操动机构具实
的全部功能．并在一定程度上实现智能化在上述３种操动机构中．电磁操动机构将逐渐退出运行领域．弹簧机构已经较好解决了密封问题．在今后较长时间内仍将获得广泛应用永磁机构相
次进行操作．长了停电时间．一方面还增加了延另
停电用户数量．降低了用户供电可靠性
该分段开关型号为Ｚ６１／３．出厂编号为Ｗ — ２６０
９０１。厂日期为１９９６０９９年７月８日．安装Ｅ期为ｔ

真空开关操作过电压统计分析研究

摘要：配电网中经常因操作或短路而产生过电压，从而危害电气设备的绝缘安全。以３Ｖ配电母线上的过电压监５ｋ
测数据为例，用数理统计方法对三相对地操作过电压进行统计计算分析，出操作过电压幅值倍数的概率密度分运得布。为设备绝缘配合设计提供有效地依据，具有一定工程意义。
关键词：操作过电压；统计分析；绝缘配合
ＡｂｔａｔＯｖｒｏｔｇｓｏｔｎｇｎｒｔｄｂｈｐｒｔｎｏｈｒ —ｃｒｕｔａｌｉｉｔｂｔｎｎｔｏｋ，ｔｅｅｙｅｄｎｅｇｓｒｃ：ｅｖｌｅｉｆｅｅａｅｙｔｅｏｅａｉｒｓｏｔｉｉｆｕｔｎｄｓｒｕｉｅｗｒａｅｏｃｉｏｈｒｂｎａｇｎｎｔｅｉｓｌｔｎｓｆｔｆｅｅｔｃｌｅｕｐｎ．Ｔｋｎｅｏｅｖｈｇａａｍｏｉｒｄｉ５ｋｉｔｂｔｎｂｓｏｘｍｐｅｈｈｎｕａｉａｅｙｏｌｃｒａｑｉｍｅｔａｉｇｔｖｒｏａｅｄｔｎｔｅ３Ｖｄｓｒｕｉｕｒｅａｌ，ｔｅｏｉｈｏｎｉｏｆ
ｔｅｂｓｓｆｒｉｓｌｔｎｃｏｄｎｔｎｄｓｇｒｔｅｅｕｐｎｔｅｔｉｎｉｅｒｇｓｇｉｃｎｅｉａｉｏｎｕａｉｏｒｉａｉｅｉｎｆｈｑｉｍｅｔｈａｃｒｎｅｇｎｅｉｉｆａｃ．ｖｏｏｏｗｉａｎｎｉ
样本对总体有充分的代表性；用科学的抽样方法进采行抽样；在所获样本资Байду номын сангаас料的基础上，用正确的方法运

6kV高压真空开关的特点及运行分析

科技论坛
・１・９
６Ｖ高压真空开关的特点及运行分析ｋ
蔡向阳董冰（内蒙古乌海市海勃湾发电厂，内蒙古乌海０６０）１００摘要：ｋ高压开关作为火力发电厂中厂用电系统的重要设备，６Ｖ其安全稳定运行决定了整台机组的安全运行？关键词：空开关；全运行；真安分析真空断路器，操作时，操作连杆的距离比较大，接影响开关的在由于直６Ｖ高压开天是火力发电厂中厂用电系统非常重要的一种设备，同期、ｋ弹跳等特陛，使真空度降低的速度加快。它的安全运行关系着整ｆ机组的安全运行，所以如何提高真空开关的４１．３故障危害。真空度降低将严重影响真空断路器开断过电流的可靠性是一个重要的课题，现任大型火力发电厂已逐渐采用真空断路能力，并导致断路器的使用寿命急剧下降，重时会引起开关爆炸。严４１处理方法。在进行断路器定期停电检修时，．４必须使用真空测器代替以前的少油断路器，安装简单，功能齐全，运行可靠。真空断路器由于其真空电弧无与伦比的特性，使其电寿命大大增试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度；加，随着新触头结构及材料的研制，空断路器的开断能力不断提当真空度降低时，并且真必须更换真空泡，并做好行程、同期、弹跳等特性试高，但是其电气、械闭锁的可靠性却易显重要。现针对内蒙古乌海市验。机海勃湾发电厂＃５机组６Ｖ手车式高压真空开关进行简要分析。ｋ４１．５预防措施。．运行人员巡视时，应注意断路器真空泡外部是否有２真空开关的结构及性能放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合海勃湾发电厂ｉ期＃５号机组真空开关采用Ｖ４１Ｄ — ２型断路器，格，额应及时停电更换；检修人员进行停电检修工作时，必须进行同期、弹定电流最高可达３５Ａ，１０额定开断电流可达４ｋ断路器主要由以下几跳、０Ａ，行程、超行程等特眭测试，以确保断路器处于良好的工作状态。部分构成：真空接触器、动触头、推进机构、高压熔断器、合闸线圈、分闸４真空断路器分闸失灵－２．线罔、、连杆方轴、闸连锁拐臂、合顶杆联锁装置等。中最重要的部分为其４．．１故障现象。断路器远方分闸分不开；２就地手动分闸分不开；事真空接触器及动触头。采用真空接触器灭弧能力大大增强，头果用故时继电保护动作，动触但断路器分不开。捆绑式圆形隔离触头。断路器的全部使命归根到底是体现在触头的分、４．原因分析。分闸操作回路断线；．２２分闸线圈断线；操作电源电压合动作上，、动作是通过操动机构来实现的，接触器的灭弧能低；闸顶杆变形严重，闸时卡死。而分合真空分分力及触头的接触可靠性起保ｉ正怍用，而操动连锁机构的工作性能和质量分闸顶杆变形，分闸时存在卡涩现象，分闸力降低。的优劣，高压断路器的［性能和可靠眭起着极为重要的作用。对作因此，４．故障危害。如果分闸失灵发生在事故时，导致事故越级，．３２将会断路器的使用寿命取决于真空接触器的使寿命以及操动机构的灵活扩大事故范围。可靠程度。该开关操动机构采用电磁操动机构，是结构简单，优零件数４．处理方法。检查分闸回路是否断线；分闸线圈是否断线；．４２检查量少，工作可靠，觇是合闸线圈消耗的功率大，动作时问长。改铜质分闸顶杆为钢质，以避免变形。３开关的电气及机械闭锁检查分闸顶杆是否变形；检查操作电压是否正常。开关柜具有以下闭锁：车位置与柜门的闭锁，门帘板与手车位于活４２－５预防措施。．运行人员若发现分合闸指示灯不亮，及时检查分应置的闭锁，手车位置与接地开关的闭锁，接触器状态指示，车位置及柜合闸回路是否断线；检修人员在停电检修时应注意测量分闸线圈的电手体的闭锁，接地开关状态锁定。这些电气与机械闭锁功能充分保证了高阻，检查分闸顶杆是否变形；如果分闸顶杆的材质为铜质应更换为钢压开关动作的可靠性，运行的安全陛，也大大提高了操作人员的安全。质；须进行低电压分合闸试验，证断路器性能可靠。必以保３活门帘板与手车位置的闭锁．１４３弹簧操作机构合闸储能回路故障活门帘板关闭时手车不能由试验位置向工作位置推进；活门帘板４．故障现象。合闸后无法实现分闸操作；．１３储能电机运转不停止，打开时手车才能由试验位置向ｊ作位置推进；手车处于工作位置时活甚至导致电机线圈过热损坏。二动帘板不能关闭；活动帘板打开时，手车不能由试验位置向作位置推４．原因分析。．２３行程开关安装位置偏下，致使合闸弹簧尚未储能完进：毕，行程开关触点已经转换完毕，切断了电机电源，弹簧所储能量不够３手车位置与接地开关具有以下闭锁．２分闸操作；程开关安装位置偏上，使合闸弹簧储能完毕后，程开行致行手车处于试验位置或移出柜外位置时，接地开关可以操作，当手车关触点还没储处于工作位置时接地开关无法操作，当接地开关在合位时，开关无法向能电机不能停止运转。』作位置推进。＝４．．３故障危害。在合闸储能不到位的情况下，３若线路发生事故，而这些电气与机械闭锁的实现，大大保证了开关在操作时的叮靠性，断路器拒分闸，将会导致事故越级，扩大事故范围；如储能电机损坏，则杜绝了开关的误动作，证ｒ作人员的人身安全和设备安全，一定真空开关无法实现分合闸。保操在程度上也延长了开关的使用寿命。但是，要保证这些连锁功能的可靠性，４－处理方法。调整行程开关位置，现电机准确断电；程开．４３实如行需要定期对开关进行检修，确保各电气回路及机械结构的灵活、可靠。关损坏，及时更换。应４对真空断路器在运行中经常出现的一些故障的原因进行了分４．预防措施。行人员在倒闸操作时，注意观察合闸储能指示．５３运应析，时给出了现场处理这些故障的方法同灯，以判断合闸储能情况；检修人员在检修作结束后，【应就地进行２６Ｖ真空断路器故障处理对策，ｋ由于这几年在真空断路器的维护、次分合闸操作，以确定断路器处于良好状态。检修Ｔ作中，使用真空测试仪、抒胜测试仪等先进的科学仪器进行测４分合闸不同期、数值大．４弹跳试，使很多问题以科学数据的形式显现出来。在处理这些问题的过程４．故障现象。．１４此故障为隐性故障，必须通过特陛测试仪的测量才巾，也积累了一些经验，保证了真空断路器的安全叮靠运行。能得出有关数据。４真空泡真空度降低．１４＿原因分析。断路器本体机械陛能较差，４２多次操作后，由于机械４．故障现象：．１１真空断路器在真空泡内开断电流并进行灭弧，真原因导致不同期、而弹跳数值偏大；分体式断路器由于操作杆距离较大，空断路器本身没有定性、定量监测真空度抒｝生的装置，所以真空度降低分闸力传到触头时，相之间存在偏差，各导致不同期、跳数值偏大。弹４．．３故障危害。４如果不同期或弹跳大，都会严重影响真空断路器开故障为隐性故障，其危险程度远远大于显性故障。４．．２原因分析：１真空度降低的主要原因有以下几点：真空泡的材质断过电流的能力，影响断路器的寿命，严重时能引起断路器爆炸。由于或制作丁艺存在问题，真空泡本身存在微小漏点；真空泡内波形管的材此故障为隐性故障，所以危险程度更大。４４处理方法。在保证行程、行程的前提下，（．４超通下转２９页）３质或制作丁��

真空断路器常发生的故障分析和处理

真空断路器常发生的故障分析和处理真空断路器是一种常见的电力设备，用于中小容量的变电站和配电站以及工矿企业的电力系统中。

它采用真空灭弧技术来断开电路，具有高断开能力、快速灭弧、低温上升等优点，因此被广泛应用。

但是真空断路器在使用过程中也会出现一些故障，本文将就真空断路器常见的故障进行分析和处理。

首先，真空断路器的触头和固定触头常发生焊死故障。

这可能是由于触头之间的电流过大引起的高温，导致金属膨胀使触头和固定触头直接接触而焊死。

处理这种故障的方法是首先检查真空断路器的电流是否过大，如果是，则需要做好负荷控制工作。

同时，还需要定期对真空断路器进行保养和维护，确保触头的表面光洁，避免积灰和氧化而影响触头的正常工作。

其次，真空断路器的真空失效也是一个常见的故障。

真空断路器的正常工作依赖于真空介质的绝缘性能，如果真空失效，则会导致灭弧困难或灭弧失败。

真空失效的主要原因是断路器内部存在气体或杂质，影响了真空度。

处理这种故障的方法是首先进行真空度测试，确认真空度是否达到要求。

如果真空度不够，需要进行真空抽取和充填。

同时，还需要对绝缘部分进行清洁和检查，确保没有异物存在。

第三，真空断路器的操作机构故障也比较常见。

操作机构是真空断路器的重要组成部分，用于控制断路器的开闭操作。

操作机构故障的原因可能是机构部件磨损、润滑不良等。

处理这种故障的方法是定期对操作机构进行润滑和维护，确保机构能够灵活可靠地工作。

同时，还需要注意操作机构的使用条件，避免过大的力和震动对操作机构产生影响。

最后，真空断路器的外观和连接端子的松动也是一种常见故障。

外观松动可能是由于设备运输过程中的振动引起的，而连接端子的松动可能是由于设备长时间运行后的疲劳导致的。

处理这种故障的方法是首先检查真空断路器的外观，确认螺栓和连接件是否松动或脱落，及时进行紧固。

对于连接端子的松动，需要定期进行检查和紧固，确保连接的可靠性。

总之，真空断路器在使用过程中可能会发生多种故障，包括触头焊死、真空失效、操作机构故障以及外观和连接端子的松动等。

真空开关试验报告

真空开关试验报告1. 引言真空开关是一种常用的高电压开关设备，广泛应用于电力系统中。

本文旨在对真空开关进行试验，并对其性能进行评估和分析。

2. 实验目的本次实验的主要目的是测试真空开关的电气性能和可靠性，以确定其是否满足预期要求。

3. 实验步骤以下是本次试验的具体步骤：步骤一：准备工作1.检查真空开关设备，确保其完好无损。

2.将真空开关连接到电源和负载电路。

步骤二：静态特性测试1.打开电源，给予真空开关一定的工作电压。

2.测量真空开关在不同电流下的断口形状和电弧长度。

3.分析并记录真空开关的断口状况和电弧特性。

步骤三：动态特性测试1.切换电源，使真空开关在负载电路上工作。

2.测试真空开关的接通和断开时间。

3.测试真空开关在不同负载条件下的承受能力。

步骤四：性能评估1.根据实验数据，评估真空开关的静态和动态特性。

2.分析真空开关在不同负载下的工作情况并作出评价。

4. 实验结果与讨论根据实验数据，我们得出以下结论：1.真空开关在不同电流下的断口形状和电弧长度基本符合预期要求。

2.真空开关的接通和断开时间满足电力系统对快速开关的要求。

3.真空开关在不同负载条件下的承受能力良好。

5. 结论本次试验表明，真空开关具有良好的电气性能和可靠性，可以满足电力系统的需求。

然而，仍需进一步研究和测试，以确保其在实际工作环境中的稳定性和长期可靠性。

6. 参考文献[参考文献1][参考文献2]7. 致谢在此感谢实验室的支持和帮助，以及所有参与本次试验的人员的辛勤工作和付出。

以上是本次真空开关试验的报告，希望能对相关研究和应用有所帮助。

阐述10kV真空开关状态检修技术

阐述10kV真空开关状态检修技术0 引言10 k V电力系统中需要断路器具有体积小、动作快、机械寿命长、维修工作量少、开断次数多、频繁操作、不污染环境等特点，而真空断路器完全具备这些特点，所以在系统中得到广泛应用。

但是如何在现有的检修资源配置下，完成对真空断路器的维护、检修已成首要困难。

本文根据实际的变电检修经验，对10kV真空开关的运行和检修展开研究和探讨。

1 10kV 真空开关介绍1.1 10kV 真空开关的优点首先，10kV 的真空开关完善、先进的设备系统，使它的灭弧性能较高。

其次，真空开关的运行、维护工作量少，可以做到多次的频繁性使用。

最后，真空开关的机械的寿命长，开断的容量大，检修周期短。

从客观上说，虽然其还存在一些问题，但是发生的几率几乎微乎其微，当然，在运行过程中对于故障的发生的原因一定要分析，并且要及时的进行检测与维护。

1.2 10kV真空开关的选型利弊10kV真空开关的操动机构分别为电磁式、弹簧式以及永磁式的三种形式。

（1）電磁式优点：电磁式结构类型较为简单，而且其成本价值低。

缺点：在操作过程中所流过的电流较大，操作不是很方便。

所以在真空开关的初期使用时，电磁式得到了较为广泛的使用。

（2）弹簧式优点：弹簧式结构具有电动机功率较小的优势，而且适用于交直流两用或者是交流的操作。

缺点：零件较为凌乱，造成结构复杂，而且在制造过程中需要精细严谨，成本过高。

必须经过密封，若不密封便会在近几年出现腐蚀现象。

（3）永磁式优点：如果说电磁式是最早的使用形式，那么永磁式就是最新的技术研究，其采用了先进的电磁铁的操动，以及永久性磁铁的锁扣，并且使用电子器件来进行控制，大大的避开了合分闸位置机械之间的脱扣所造成的不利因素。

而且不需要其他机械，就可以产生保持力，具有较高的可靠性能，由传统化变得智能化。

1.3 10kV 真空开关的故障形式（1）由于开关分合储能位置的指示器机构存在卡涩导致故障；（2）指示器弹簧纤细老化导致故障；（3）弹簧操作机构的卡涩也会导致故障；（4）真空泡慢性的漏气导致故障；（5）本体的绝缘件绝缘击穿导致故障。

VD4型真空断路器使用与故障分析

VD4型真空断路器使⽤与故障分析VD4型真空断路器使⽤与故障分析故障现象：在⼀次合闸操作过程中，VD4⼿车在试验位置时，“试验位置”绿灯2LD和“分闸指⽰”1LD绿灯亮，当操作⼈员将⼿车摇⾄⼯作位置时，“⼯作位置”2HD红灯亮，⽽“分闸指⽰”绿灯1LD不亮，⾼压柜⼆次图如图（1）所⽰，操作⼈员以为指⽰灯故障，试图使⽤KK开关合闸，但不能合闸。

经再次检查，完全具备送电条件，此时由于送电时间紧急，于是⽤⼿按VD4上的⼿动合闸按钮，不能合闸。

将⼿车反复进出⼏次，在⼯作位置仍不能合闸。

将VD4⼿车摇⾄“试验位置”时，⼿动与电动均能合闸。

原因分析：VD4型断路器电⽓控制接线图（局部合闸回路和闭锁回路）如图（2）所⽰。

在紧急情况下需要正常送电，⼜出现上述机械故障导致的电⽓回路不通时，可在⼯作位置拆下操动机构外壳，⽤螺丝⼑顶住Y1的电磁铁，⼈为吸合，此时即可操作，特别强调的是这种⽅法仅限于⾮常紧急情况下采⽤。

经验总结：在操作过程中发⽣过⼿车由于⾼压柜⾼压上、下桩头盖板不能随⼿车前进⽽顶开，操作时特别注意不得强⾏将⼿车摇⼊，应仔细检查机械各连锁环节，强⾏进⼊的后果是⼿车上桩头将与柜体进线保护盖板挤压⽽导致⼿车报废。

在操作接地闸⼑时应迅速到位，没有到位情况下将出现上述类似现象。

1.故障现象2006年4⽉，在110kV安岳变电站#2主变增容技改进⼊后期设备调试阶段时，出现了新安装在10kVⅡ段上的7路进出线开关柜中的VD4真空断路器都只能合闸、分闸⼀次，就失去合、分闸功能了，不管是在⾼压开关柜上就地合、分闸，还是在主控室微机遥控操作，VD4真空断路器都⽆任何反应。

2.故障原因分析VD4真空断路器适⽤于以空⽓为绝缘的户内式开关系统中，只要在正常的使⽤条件及断路器的技术参数范围内，VD4真空开关就可以满⾜电⽹在正常或事故状态下的各种操作，包括合、分和开断短路电流。

针对以上故障现象，对⾼压开关柜⼆次回路接线检查，发现没有接错的地⽅。

真空断路器常见故障分析和处理办法

真空断路器常见故障分析和处理办法
本文从真空断路器运行中常见的故障着手，进行故障分析和提供处理方法，希望可以增加用户对真空断路器方面的技术积累。

常见的高压真空断路器故障分析与处理真空断路器的优越性不仅是无油化设备，而且还表现在它具有较长的电寿命、机械寿命、开断绝缘能力大、连续开断能力强、体积小、重量轻、可频繁操作、免除火灾、运行维护少等优点，很快被电力部门运行、检修和技术人员认可。

早期国内生产的高压真空断路器质量不够稳定，操作过程中载流过电压偏高，个别真空灭弧室还存在有漏气现象。

至1992年天津真空开关应用推广会议时，我国真空断路器的制造技术已经进入了国际同行业同类型产品的前列，成为我国高压真空断路器应用、制造技术新的历史转折点。

随着真空断路器的广泛应用，出现故障的情况也时有发生。

一、常见的真空断路器不正常运行状态1、断路器拒合、拒分
表现为在断路器得到合闸（分闸）命令后，合闸（分闸）电磁铁动作，铁心顶杆将合闸（分闸）掣子顶开，合闸（分闸）弹簧释放能量，带动断路器合闸（分闸），但断路器灭弧室不能合闸（分闸）。

2、断路器误分
表现为断路器在正常运行状态，在不明原因情况下动作跳闸。

3、断路器机构储能后，储能电机不停
表现为断路器在合闸后，操动机构储能电机开始工作，但弹簧能量储满后，电机仍在不停运转。

4、断路器直流电阻增大
表现为断路器在运行一定时间后，灭弧室触头的接触电阻不断增大。

5、断路器合闸弹跳时间增大
表现为断路器在运行一定时间后，合闸弹跳时间不断增大。

6、断路器中间箱CT表面对支架放电。

真空开关几种常见缺陷的分析处理

差仅为８０％。根据以上的分析结果．８可以看出，只要平时注重校测，及时
校核修正单断速关系曲线，双沟水文
站采用简测法进行流量测验是可行
的。７效益展望
的水情信息，为防洪减灾服务，同时
也为抢测洪峰奠定了技术基础。简测法还大大地减少了人力、力、物财力的投入。缩短了测流缆道、流速仪等器具的运行时间，减轻测流设备的运行压力，为创建节约型社会贡献力
② 当开距已满足断路器要求时，须调整操作机构的输出行程。超行程小，增大输出行程，反之减小输出行
程。（下转第２４页）
维普资讯
２００７年第５期
江苏水利
表１
起点距（ｍ）
量。
６单断速关系推流验证
通过换算，将单断速关系转换为Ｖ０４７单－，采用精简后的１：．６Ｖ ∞ ９、２３号测速垂线的实测流速资料，、推算得单位平均流速Ｖ，运用上述关系式计算得断面平均流速ｖ，乘以该次
流量测验时的水道断面面积即为本
测点流速的算术平均值）与精、测常
法的断面平均流速（）系最为密Ｖ关
双沟水文站测流断面测速垂线统计表
８０ｌ５３１０９２５４３００３５５４０ｌ
切。双沟水文站测流断面测速垂线分
布见表１。５单断速关系分析
４１％，５．６９％累积频率误差为６０％，．３系统误差为００％。因此，．５单断速相关关系适配一条乘幂函数曲线是很恰当的，同时也解决了低流速区相对

真空断路器操作过电压分析处理

真空断路器是利用真空的绝缘和灭弧性能构成的开关设备。

它的触头在密封的真空室内分、合电路的，触头切断电流时，有金属蒸汽离子形成电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可经受多次分、合闸而不降低开断能力。

因此真空断路器具有维护工作量小、断流容量大、适宜频繁操作等许多优点，但真空断路器在运行中发生的操作过电压问题较普遍。

真空断路器在接通和分断电路时，都可能发生操作过电压。

真空断路器的触头合闸时一般存在不同程度的弹跳现象，因而发生过电压。

但接通电路时，触头间距随时间增长很快消失，触头间出现的过渡电压呈下降趋势，因此，过电压的峰值一般较低，对设备没有多大威胁。

影响设备安全运行的主要是断开电路时产生的过电压，即截流过压、电弧重燃过电压、三相同时截流过电压。

由于在截流、重燃或三相同时断开时等原因产生过电压,造成设备损坏,且由于真空断路器灭弧能力极强,开断时引起的过电压会造成高压设备绝缘击穿、回路设备故障甚至断路器等损坏、高压开关柜烧毁等事故发生。

真空断路器的操作过电压是由于电路中存在电感、电容储能器件,开关操作瞬间释放能量在电路中产生电磁振荡而实现的。

真空断路器操作过电压的产生真空断路器在开断变压器等感性负载时,产生的操作过电压分为截流过电压、三相同时截流过电压和多次重燃过电压。

1、截流过电压。

真空断路器有较好的熄弧性能,在开断时,可以使电弧在电流过零前开断,截断电流滞留变压器中,此时剩余的能量在变压器电感绕组和散电容间振荡产生较高过电压。

2、三相同时截流过电压。

三相同时截流过电压是由于断路器首先开断相弧隙产生重燃时,流过该弧隙的高频电流引起其余两相弧隙中的工频电流迅速过零而产生过电压。

3、多次重燃过电压。

在真空断路器开断负载设备时,灭弧室触头在工频电流过零时分离熄弧。

由于断路器触头开距小,在恢复电压的作用下将发生重燃。

对于电气负载都存在回路,电弧重燃将在回路中出现高频电流。

”真空开关”是什么意思？

”真空开关”是什么意思？真空开关是一种常见的电气元件，用于控制电路的开关动作。

与一般开关相比，真空开关在电气性能、可靠性和可承受电流方面具有更优越的特点。

下面将介绍真空开关的工作原理、结构特点以及应用领域。

一、工作原理真空开关的工作原理基于真空中的电弧灭弧特性。

当真空开关发生接通或断开操作时，通过控制触点的闭合或分离，电路中的电流会产生电弧。

而在真空环境下，电弧被迅速熄灭，从而实现可靠的开关效果。

真空开关的灭弧效果是通过在开关触点之间形成低压高频电场来实现的，这样的电场可迫使电弧在非常短的时间内熄灭。

二、结构特点真空开关通常采用户外外装式结构，其外壳由绝缘材料制成，以保证电气安全。

内部由瓷制绝缘体隔开的触点构成闭合和断开电路。

真空开关还包括控制系统和操作机构，通过控制电磁铁或电动机实现开关的操作。

同时，真空开关还有多种保护功能，如过电流保护、过负荷保护和过压保护等，以保证设备和线路的安全运行。

三、应用领域1. 电力系统：真空开关广泛应用于电力系统中的配电系统、变压器站和母线分段等关键设备，以实现电路的安全运行。

2. 工业自动化：在各种工业自动化控制系统中，真空开关可用于控制电机、照明设备和电磁阀等，实现设备的启停控制。

3. 电子设备：真空开关在电子设备中也有着重要的应用，如电视机、微波炉、空调等的开机和关机控制。

4. 矿山行业：在矿山行业中，真空开关可用于控制电动机、提升机和矿井通风系统等设备，提高生产效率和安全性。

总结：真空开关作为一种重要的电气元件，具有优越的电气性能和可靠性，在各个领域都有广泛的应用。

它的工作原理基于利用真空环境下的电弧灭弧特性，能够保证电路的安全运行。

同时，真空开关的结构特点使得其具备良好的绝缘性能和防护功能。

科学合理的应用真空开关，不仅能够提高设备的性能和可靠性，还有助于保障电气系统的正常运行。

真空绝缘开关合下的拉弧现象

真空绝缘开关合下的拉弧现象真空绝缘开关，作为电力系统中重要的电气设备，被广泛应用于电力输配电、工业生产和低压电器等领域。

在正常使用过程中，真空绝缘开关合下的拉弧现象是一个重要的研究课题。

一、真空绝缘开关合下的拉弧现象定义和原因拉弧现象是指在真空绝缘开关在合闸时，由于电气联系没有完全完成，电流仍在流动，从而产生的快速运动的电弧。

拉弧现象的主要原因可以从以下几个方面解释：1. 真空环境的限制：虽然真空绝缘开关具有优良的绝缘性能，但在合闸瞬间，由于真空环境中分子的移动速度有限，无法及时填补电气接点之间的空隙，导致电流仍然在流动，形成拉弧现象。

2. 电气接点的机械动作：真空绝缘开关合闸时，电气接点会经历机械运动，特别是高压大电流情况下机械动作会更加明显，这可能导致电气接点之间的间隙不均匀，无法完全闭合，从而产生拉弧现象。

3. 电流过大：在大电流情况下，即使真空绝缘开关的分子速度能够及时填补间隙，由于电流过大，电弧迅速形成，也会导致拉弧现象的出现。

二、拉弧现象的影响和应对措施拉弧现象的出现会对真空绝缘开关的正常工作产生一定的影响：1. 温度升高：电弧的存在会导致接点和周围环境的温度升高，影响设备的绝缘性能和稳定性。

2. 电弧冲击：电弧的运动速度很快，冲击力大，容易造成设备的损坏。

3. 电弧的电磁效应：电弧存在时，会产生较强的电磁场，对周围设备和系统中的电气设备造成影响。

为了有效应对拉弧现象，可采用以下措施：1. 优化设计：通过设计改进和优化，减小电气接点间的间隙，提高接触精度和平整度，从而减少拉弧现象的发生。

2. 控制电流突变：在进行合闸操作前，可以适当控制电流突变，避免因电流突变过大导致的拉弧现象。

3. 引入抑制器件：可以在真空绝缘开关上加装一些专门的抑制器件，用于抑制和缓解拉弧现象的发生和影响。

三、个人观点和理解对于真空绝缘开关合下的拉弧现象，我认为其是一个复杂而重要的问题，对于电力系统的稳定运行有着重要的影响。

ZW32-12真空断路器运行故障分析实践

关键词：ZW32-12真空断路器；运行故障；分析实践
真空断路器在电厂、变电站ZW32-12真空断路器在城市电网优化、乡村电网改造中具有重要影响。真空断路器性能高低在于真空灭弧室质量与检修技术修复系统。真空灭弧室优势体现在电源切断后能够快速熄弧、阻断电流，防止真空断路器故障出现影响运行安全。
（二）真空断路器维修、检查时间
真空断路器检查时间需要结合开断电源、使用、合闸制度内容进行检查，各厂家真空断路器生产也具有一定差异性。一般参照几点因素进行检查、维修即可，即：若真空断路器在环境较为恶劣条件下运行，其检查时间间隔要略近一些，经常检查。另一方面，关于分合闸频度较高的真空断路器，应根据分合闸频率制定检查时间。真空断路器运行与检查项目包含：高压带电、操作机构、真空灭弧等多项内容检修。在ZW32-12真空断路器检查过程中，有关人员在安装前应进行外观检查，对产品绝缘套管情况展开检查、检查分合提示、储能知识有无漏装问题。真空断路器准备运行阶段，也应进行操作构件的额定电压、额定电流展开检查。另一方面，也要做好真空断路器日常检查，检查运行操作有无异常。
二、真空断路器运行与修复
ZW32-12真空断路器中，真空开关是其关键部分，操作机构的动作行程较短，并且组成单一，构件较少。所以，除特殊状态下，故障发生频率少；且其他有关开关电器操作机构故障较为频繁。
（一）真空断路器修复与检测
真空断路器修复、检测方法分为多种，例如：定期检测、巡查检测、临时检测，其中临时检测是其重要修复、检测形式。其修复与检测方法为：巡查检测。进行全套装置巡查检测过程中，针对外部停电状况下的真空断路器展开检测，检查是否有异常问题。第二，定期检测。想要确保真空断路器有效运行，需要做好电流接通，做好合闸送电准备，开断故障电流；同时，定期进行真空断路器检测。结合检查项目，检查大致可以划分为小修复与大修复。第三，临时检修。当出现一种状态时应进行有关系统检查；例如：一般运行状况下察觉出现异常，在巡视检查、定期检查中看出异常时，开断过多次故障电源，结束有效频率的开断符合电流与无符合分合闸，在恶劣环境下导致污秽现象，执行大于额定值要求的操作应进行临时检查。
