电工识图绘图详解.教学提纲
电气图纸的识图方法和制图规范课件
如何快速准确地阅读电气图纸？
理解电路原理
详细summary：理解电路原理是阅读电气图纸的关键。在阅读电气图纸时，需要了解电路的基本原理，包括电流的流向、电 压的传递等。通过分析电路原理，可以更好地理解电气图纸中的各个部分，以及它们之间的相互关系。
制图时如何保证图纸的清晰度和规范性？
遵循制图规范
制图时需要遵循电气工程制图的相关规范，包括图纸的幅面 、线型、字体、标注等。遵循制图规范可以保证图纸的清晰 度和规范性，使图纸易于阅读和理解。同时，遵循制图规范 也是保证电气工程质量和安全的重要措施。
02
电气图纸的识图方法
电路图的识图方法
总结词
理解电路原理
详细描述
电路图是电气图纸中最基本的一种，它表示了电气设备或元件之间的连接关系 和电路原理。在识读电路图时，需要了解电路的组成和功能，掌握各元件的作 用和工作原理，以便更好地理解电路的工作过程。
系统图的识图方法
总结词
明确系统结构
详细描述
系统图是用来表示电气系统的组成和连接关系的图纸。在识读系统图时，需要了 解系统的整体结构和各个组成部分的功能，掌握电源、控制、保护等环节的工作 原理，以便更好地理解系统的运行方式和控制逻辑。
03
电气图纸的制图规范
电路图的制图规范
电路图符号标准
电源和信号线的表示
使用标准的电气符号，如电阻、电容 、电感、继电器等，并确保符号的正 确放置。
电源线和信号线应明确区分，并标注 相应的文字说明。
连接线规范
连接线应清晰可见，避免交叉或重叠 ，对于多条连接线汇聚到一个节点的 情况，应标明节点号。
系统图的制图规范
在实际应用中如何根据电气图纸进行设备的安装和调试？
电器识、绘图
QF5
T1
QF6
T2
优点：供电可靠、调度灵活、扩建方便。 ① 可以轮流检修任一组母线，且不需要停电；② 母线故障影响范围缩小，且只是短时停电； ③ 检 修任一回路的母线隔离开关，只需停该回路及对 应母线。 缺点：使用设备多（特别是隔离开关），配电装 置复杂，投资较大；隔离开关作为操作电器，
容易发生误操作。
（2）布置图：二次接线的布置图有控制室的平面布 置图，控制与保护屏的平面布置图，控制室、配 电装置的小母线布置图等数种。这些都是二次接 线施工设计不可缺少的内容。绘制布置图要以变 配电所的整体规划和有关原理图为依据，并满足 二次接线设计有关技术规定。
（3）安装图：安装接线图是用来表明二次接线的 实际安装情况，是控制屏(台)制造厂生产加工和 现场安装施工用图，是根据展开接线图绘制。安 装接线图包括屏面布置图、屏后接线图和端子排 图，有时屏后接线图和端子排图画在一起。安装 接线图是最具体的施工图，除典型的成套装置外， 订货单位向制造厂家订购控制屏（台）时，必须 提供展开接线图、屏面布置图和端子排图，作为 厂家制造产品的依据。一般屏后接线图由制造厂 绘制，并随产品一起提供给定货单位。
1）屏面布置图：屏面布置图是指从屏的正面看，按 一定的比例绘出屏上各设备的安装位置、外形尺 寸及中心线的尺寸，并附有设备表，以便制造厂 备料和安装加工的正视图。图中各设备的排列位 置和相互间尺寸要和实际相符。 2）屏后接线图： 屏后接线图是表明屏内各设备之 间的连接情况，以及和端子排的连接情况；标明 各设备的代号、安装单位和型号规格，较复杂的 设备应绘出设备内部接线
4、一台半断路器接线 、
W2
所谓一台半断路器接 线是指两个回路共用 三台断路器，即每个 回路所用的断路器数 目为一台半，也称 3/2接线。
电工技能讲义控制电路识图和绘图讲义
2.如何读原理图？
一、先看元件的种类、个数、位置和一般作用 二、控制电路标号循环看按钮何时闭合？KM何时得电？ 三、主电路顺藤摸瓜，看KM何时闭合，电机何时运转
2.如何画原理图？
一、首先熟记电器的图形符号和文字符号
二、电源电路:水平 主电路: 垂直在左。有熔断器、交流接触器主触头、热继电器的热元件和 电动机。 控制电路——垂直在右。 三、标号

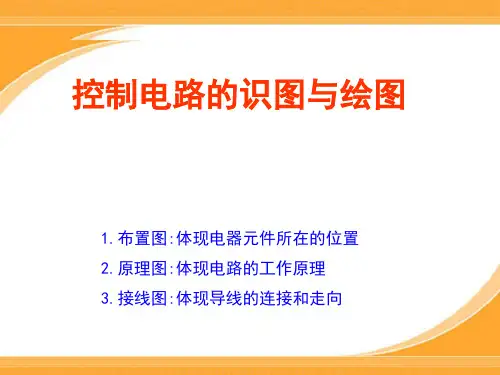

控制电路的识图与绘图
1.布置图:体现电器元件所在的位置 2.原理图:体现电路的工作原理 3.接线图:体现导线的连接和走向
认识电器
1.布置图:体现电器元件所在的位置
FU1
FU2
QF
KM1
KM2
SB1
FR
SB2
XT
SB3
2.原理图:体现电路的工作原理
电源电路:总的供电线路——水平 主电路:动力装置、控制、保护电器所在的支路，
是电源为负载供电的电路——垂直在左。 辅助电路:主要包括控制电路、指示电路、照明电路等。——垂直在右。
2.原理图:体现电路的工作原理
电源电路:总的供电线路——路上有电源开关。 主电路: 是电源为负载供电的电路——垂直在左。 电流较大，有熔断器、交流接触器主触头、热继电器的热元件和电动机。
辅助电路:主要包括控制电路——垂直在右。、 电流较小，一般不超过5A。
1。主、辅分开 2。相同走向的导线单层、密排、并行。 3。体现走线方向和接线工艺。
画出对应

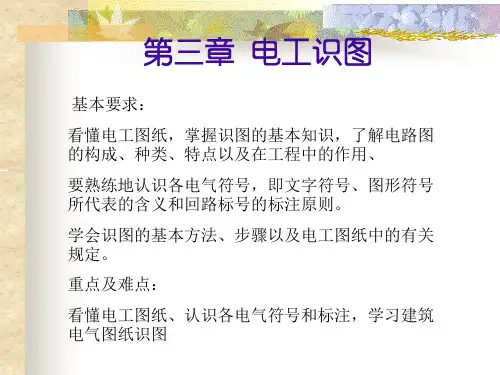

第三章 电工识图
5．比例和方位标志 电气施工图常用的比例有 1:200、1:50。大祥图的比例可以用1:20、1:10 或1:5。 图纸中的方位按国际惯例通常是上北下南、左 西右东。有时为了使图面布局更加合理，也有 可能采用其它方位，但必须标明指北针。 6.标高 建筑图纸中的标高通常是相对标高。 一般将 0.00设定在建筑物首层室内地平面， 往上为正值，往下为负值。电气图纸中设备的安装标高
并与建筑物组合在一起的大尺寸金属连接在一起.
5.雷达机房及本地终端室敷设-40x4镀锌扁钢一周,供设备接地用.接地方案由省防雷中心确定.
43.800
6.雷达波导入口处预留60x6,l=100镀锌扁钢两块.采用-40x4镀锌扁钢引自机房接地干线.
7.强弱电电缆桥架应与每层竖井及机房内接地干线连接.
8.雷达机房内波导线缆的基础吊架及垂直走线架由设备供货厂家设计安装.
技术语言。
电工图纸是根据电气工作原理或安装、配线等 电力工程的要求，按电源、各电气设备和负载 之间连接的关系而绘制的图纸。它是从事电气 工程的技术人员进行技术交流和生产活动所必 须掌握的话言。
！！防雷工程图纸审核的基本功
一、电气识图的基本概念
1．图幅尺寸 图纸的幅面一般分为六种， 从0号到5号，具体尺寸见表
十一层干线及接地平面图
校
对
绘 图
项目名称
雷达塔楼及办公楼
电气自动化制图、识图知识讲解-PPT
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
电工识图基本知识
电工识图基本知识企业供电电路图的识图方法主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。
1.电力供电一次电路图低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。
为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10型避雷器。
图中所示的各电流互感器在线路中供测量仪表使用。
图1所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。
配电屏向用电设备进行供电的线路共有14条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。
图1 某厂电力系统一次电路图2.低压二次接线电路图图2所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。
（1）电压测量回路利用电压转换开关SA和电压表PV，随时监测三相电源运行状态是否正常，以满足负载所需电压的要求。
（2）二次继电保护回路回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R等构成。
线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。
电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV与负载开关QF构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。
（3）电能计量回路电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1~TA3及三块电流表PA。
利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。
电气控制电路图的识图方法在工农业生产中，广泛采用继电器-接触器控制系统，这种控制系统主要由交流接触器、按钮、热继电器、熔断器等电器组成。
对中、小功率异步电动机、机床进行控制。
因此，在掌握常图2 某厂二次低压配电屏接线原理图用电气符号的基础上，学会识读电气图的基本方法，才能在实际工作中迅速、正确地进行安装、接线和调试。
电气识图部分复习提纲
电气识图部分复习提纲《电气工程制图》（电气部分）期末考试复习提纲第六章电气图的基本知识1. 图幅分区的编号及分区后图纸的位置标记格式图幅分隔数应为偶数，并应按图的复杂性选取。
分区的编号，沿上下方向（按看图的方向确定图纸的上下和左右）用大写拉丁字母（除I和O）从上到下顺序编写，沿左右方向用阿拉伯数字从左到右顺序编写。
单张图纸，位置标记格式为“图号/图区名”；对于多张图纸，位置标记格式为“图号/张次/图区名”。
2. 电气图中常用的4种图线的应用范围表1 电气图用图线的型式和应用范围如果同一线型中采用两种或两种以上图线宽度，任何两种线宽比例应不小于2:1。
若图中出现平行线，平行线之间的最小间距不小于粗线宽度的两倍且不小于0.7mm。
3. 箭头和指引线电流I方向用开口箭头表示，可变电容的可变性限定符号用实心箭头表示，电压U指示方向用实心箭头表示。
指引线末端在轮廓线内，用一黑圆点表示；线末端在轮廓线上，用一箭头表示指引线末端在尺寸线上，既不用圆点，也不用箭头。
4. 围框当需要在图上显示出图的一部分表示的功能单位、结构单元或项目时，可用点划线围框表示。
如果在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线围框。
5. 功能性图分类功能性图是指电气图样具有某种特定功能的图样。
这类图可细分为：概略图、功能图、逻辑功能图、电路图、端子功能图、程序图、功能表图、顺序表图和时序图等。
6. 电气图的布局方法电气图的布局方法分为功能布局法和位置布局法。
第七章图形符号和文字符号1. 按图形符号的组成功能分，图形符号的分类按图形符号的组成功能分，图形符号可分为：符号要素、一般符号、限定符号和方框符号等。
2. 在电气图中，图形符号的状态所有的图形符号都是在按照无电压、无外力作用下的状态下表示，这个状态称为正常状态，简称常态，常态又称为复位状态。
3. 熟悉电气图常用图形符号4. 熟悉电气图常用文字符号第八章电气图的表示方法1. 电路图信号的流向电路图应尽可能按其工作原理的顺序从左至右、自上而下地排列。
17-《电气制图》讲义——电气识图
目录第一章电气图的基本知识第一节电气图的分类第二节电气图的主要特点第三节电气制图与电气图形符号国家标准第四节电气识图的基本要求和基本步骤第二章常用电气图形符号第一节电路图常用文字符号第二节常用电气图用图形符号第三节常用电气设备用图形符号第三章电气图和连接线的表示方法第一节电路的多线表示法和单线表示法第二节电气元件的集中表示法和分开表示法第三节元件接线端子的表示方法第四节连接线的一般表示方法第五节导线的识别标记及其标注第六节接线文件第四章电气制图与识图第一节电力输配电系统第二节电气主接线第三节电气控制线路图第五章* CAD第一章电气图的基本知识电气图的制图者必须遵守制图的规则和表示方法，读图者掌握了这些规则和表示方法，就能读懂制图者所表达的意思，所以不管是制图者还是读图者都应当掌握电气线路图的制图规则和表示方法。
第一节电气图的分类电气图是电气工程中各部门进行沟通、交流信息的载体，由于电气图所表达的对象不同，提供信息的类型及表达方式也不同，这样就使电气图具有多样性。
同一套电气设备，可以有不同类型的电气图，以适应不同使用对象的要求。
对于供配电设备来说，主要电气图是指一次回路和二次回路的电路图。
但要表示清楚一项电气工程或一种电气设备的功能、用途、工作原理、安装和使用方法等，光有这两种图是不够的。
例如，表示系统的规模、整体方案、组成情况、主要特性，用概略图；表示系统的工作原理、工作流程和分析电路特性，需用电路图；表示元件之间的关系、连接方式和特点，需用接线图。
在数字电路中，由于各种数字集成电路的应用，使电路能实现逻辑功能，因此就有反映集成电路逻辑功能的逻辑图。
根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常可分为以下几类：一、系统图或框图系统图或框图(也称概略图)就是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
它通常是某一系统、某一装置或某一成套设计图中的第一张图样。
电力工程识图与绘图.
• 选择向视图表示时，国家标准规定，只允许从以下两种表 达式中选择一种： • （1）在向视图的上方标注，在相应视图的附近用箭头指明 方向 • （2）在视图下方（或上方）标注图名 • 三、局部视图 • （一）局部视图的画法、标注及配置 • 1、画法：用波浪线（或折断线）表示局部范围，当所表达 的局部结构的外轮廓呈封闭状时，波浪线可省略不画 • 2、标注：一般在局部视图上方用大写拉丁字母标出局部视 图的名称，在相应的视图附近用箭头指明投射方向，并注 上相同的字母。 • 四、斜视图
• • • • • •
• • • •
3、单线管路轴测图 4、单线管路展开图 二、管路安装图的识读 （一）识读管路安装图的投影理论基础 1、平行位置直线段的投影特征 平行位置直线段的投影特征是：一投影为倾斜于轴的直线段， 且反映实长，另两个投影为平行于相应轴的直线 段，比实 长短 2、垂直位置直线段的投影特征 垂直投影面上的投影积聚为一点，另两个投影为平行于同一 轴线的直线段，且反映实长 3、一般位置直线段的投影特征 三个投影都与轴倾斜，且都不直接反映实长，比实长短
图纸的基本幅面尺寸
• 2、图的布局 • 图的布局应从有利于图的理解出发，做到布局合理，排列均 匀，图面清晰，便于读图。 • 3、连接线 • 连接线是构成电气工程图的主要组成部分，连接线可分明表 示导线、导线组、电缆、电力线路、信号线路、母线、总线 以及有以表示某一电磁关系、功能关系的连线 • 导线的一般表示方法如下图：
• 五、球体 • 圆球面可以看成是一圆母线绕其直径回转而成，回转轴可 为任意方向的直径
•
第二章、机件的表达方法 第一节、视图
• 一、基本视图 • （一）基本投影面 • 设在原有的三个投影面的基础上，再增加相对应的三个投 影面，即前面、顶面、左侧面而形成一个正六面体，这六 个投影面统称为基本投影面 • （二）基本视图 • 物体向基本投影面投射所得的视图，称为基本视图
电气图纸识读讲义
硬铜母线—3相、相线截面（宽 × 厚）80mm×6mm+中性线截面（宽 × 厚） 30mm×4mm
③
BLV—500—（3×70+1×35）SC70—WE
聚氯乙烯绝缘铝导线—额定电压500V—三相导线截面积70mm2+中性线截面积 35mm2—穿内径为70mm的焊接钢管—沿墙明敷
PC20—WC：直径20mm的硬质塑料管、沿墙暗敷
厂
输电线路及与其 连接的变电所）
配电网
（10KV及以下 的配电线路和 配电变电所）
一级负荷
用 二级负荷 户
三级负荷
电力网
380/220V用户
1.5
一类负荷
负 荷 分 二类负荷 类
负荷突然停电,会做成人身作伤亡 危险和重大设备损坏,给国民经济 带来重大损失。
应由两个独立电源供电，以保证供电的 持续性。其中一电源为备用。
KM2复位断开（4），解除对SB1的短接。
KM3得电 （6）
KM3主触点闭合（3） KM3闭合自锁（7）
电动机M2绕组接入直 流电作能耗制动
时间继电器 KT得电（7）
到设定时间KT触点断开（6） KM3失电（6）
KM3主触点复位断开（3） 电动机M2解除制动 KM3复位解除自锁（7） KT失电（7）
按下停止 按钮SB1 （4）
电动机M1停止运行
L1 L2 L3
FR1 FR2
FU2 1
3
5
B
2
FU1
SB1
7
KM1 FR1
M 3～
KM2 FR2
SB2
9
KM△
KT1 KM2
15
11
KM1
KM△
17
电工识图绘图详解.共32页PPT
ቤተ መጻሕፍቲ ባይዱ
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
电工识图绘图详解.
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
电工用图的分解识图教学法
电工用图的分解识图教学法[摘要] 学生对稍复杂电工电路连接困难，其主要原因是对电工用图理解不透彻，本文以分解识图的方法，为学生寻求一个识读复杂电路的途径。
[关键词] 电工用图图形符号文字符号识图分解一、电工识图的基本常识电工用图是电工工程技术的通用语言。
电工用图是采用国家标准的图形符号和文字符号按规定画法绘制出的图纸，其作用是如实的描述电路中各器件的连接关系和安装情况。
⒈电工用图中常用的图形符号和文字符号要能熟练地识读电工用图，最基本的要求是熟记电工用图中常用的图形符号和文字符号，清楚各符号所代表的电路意义、元器件类型、名称和电气特性。
由于符号源于对实物抽象的简化，它和实物本身差异很大，但从符号本身很难联想到具体器件的形状和性能，所以认识符号要结合实物和实际电路予以理解。
只有先弄懂常见器件符号所代表的意义，然后才能弄懂电路原理，从而进行故障判断和检修。
⒉电工用图的分类电工用图也叫电路图，其种类也较多。
常见的有电气原理图、电气安装图、展开接线图、电气系统图等。
电气施工和检修中常用的是电气原理图和电气安装图。
二、电气原理图的识读电气原理图是采用标准的图形符号和文字符号，并按工作顺序排列，用于描述电路结构和工作原理的图纸，它标注了配电系统、动力装置、电力拖动等各元件的接线规律、电流的流经途径、电气元件的作用等。
1．识读原理图的方法电气控制原理图是维修电工检查故障点，分析故障产生原因的指南针和方向盘，所以必须看懂电气控制原理图。
对电气控制原理图如何阅读分析，常用的方法是查线阅读分析法，现以图1所示电路为例对各部分电路进行查线分析，见表1。
图1 单向连续运转控制电路（注：GN—绿、RD—红、WH—白）2．电路原理图的特点（1）电气原理图中并不考虑电气元件的实际安装位置和实际连线情况，只是将各元件按接线顺序用符号展开在平面图上，用直线将各元件连接起来。
（2）除有几个器件构成的简单电路外，凡有电气控制功能的电路，其电路结构均分为主电路、控制电路、和辅助电路等。
电工识图解析
（4）灯具的文字标注基本格式:
abcdLf e
式中: a—同一房间内同型号灯具个数 b—灯具型号或代号（见表） c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
27
序号 1 2 3 4
常用灯具的代号表
灯具名称 代号 序号 灯具名称
荧光灯
4
1.1电气工程图的识读
电气工程图纸是电气工程技术人员 交流的共同语言,学习识图的目的是培 养电气施工人员准确理解图纸意图的能 力，从而保证工程质量和顺利完成施工 任务。
造价人员学习电气施工图的目的是 使工程量计算更接近工程实际，避免偏 差过大造成双方损失。
5
1.1.1图面的一般知识 • 图面的一般形式见图1.1所示。
电气设备安装知识与识图
主要内容: 1、工程材料、电气设备的基本知识 2、电气工程施工程序与方法 3、电气工程图纸的识读方法
1
• 建筑电气工程概述
• 建筑电气工程（装置）是为实现一个或几个具 体目的且特性相配合的,由电气装置、布线系统 和用电设备的组合。这种组合能满足建筑物预 期的使用功能和安全要求，也能满足使用建筑 物人的安全需要。
3
• （4）动力工程 • 动力工程主要由动力设备、控制设备、电源设备等组成。
其主要作用是为动力用电设备提供电源、控制和保护措 施。（如水泵线路,空调线路等） • （5）防雷与接地工程 • 防雷与接地工程主要由防雷装置和接地装置组成。防雷 装置是为建筑物和建筑电气系统提供防雷措施;接地装置 是为供电系统提供工作接地，为电气设备提供防漏电保 护接地（接零）措施，为防雷装置提供防雷接地。 • （6）建筑电气控制系统 • 建筑电气控制系统主要由各类开关设备、控制设备、自 动装置、保护装置及连接线路所组成。其主要作用是为 各种动力、设备提供控制、启动、运行、停止、监测、 信号等控制功能。 • （7）建筑弱电系统 • 建筑弱电系统主要由CATV电缆电视系统、电话通信系 统、火灾自动报警及联动系统、有线广播音响传输系统、 安防系统、楼宇对讲系统及其他弱电系统等组成，为不 同类型的建筑物提供各种功能。
电气识图教学大纲
《电气识图》教学大纲
课程名称：电气识图
总学时数：108
学分数：3
适用专业：电子
一、课程性质和任务
课程的性质：专业课
课程的任务：培养学生具有一定的识图能力和图示能力、空间想象能力及绘图基本技能。
二、先修课程
数学、语文、物理、机械基础，电工基础
三、课程的基本要求
知识要求：掌握投影原理及其应用，熟悉有关国家标准的基本规定。
技能要求：识读一般机械零件、电气元件图；识读简单机械和机电产品部件装配图；熟悉电气图样表达内容的有关规定、画法及识读。
四、教学条件
高级讲师，笔记本，多媒体，电视，教室，实验室，工厂等
五、教学内容及学时安排
（一）课堂理论教学填写下表
六、教学方法
多样化教学方式，根据教学对象的特点，奔着浅显易懂的原则，理论和实践相结合，结合实际工作深入浅出的教学方法。
七、考核方式、成绩构成方式
本课程以过程性和终结性考核及实践考核结业，考核赋分比例：过程性考核成绩占25%，终结性考核成绩占25%，实践考核成绩占50%。
考试时学生不带教材和笔记本。
平时表现包括出勤、作业、课堂表现、笔记等
八、教材和参考书
使用教材：《电气识图》
参考书：《电气识图——机电识图丛书》化学工业出版社
《电气识图及其新标准解读》化学工业出版社
《轻松学电气识图》中国电力出版社
编制人：
编制单位：
编制日期：
审定人（教研室主任）：。
