建筑电气施工图预算编制精讲
图8.1 常见电气图形
常见的线路敷设方式如表8.1所示。 表8.1 线路敷设方式的标注
名称 穿焊接钢管敷设 穿硬塑料管敷设 电缆桥架敷设 塑料线槽敷设 穿金属软管敷设
标注文字符号 SC PC CT PR CP 穿电线管敷设
名称
标注文字符号 MT FPC MR M KPC
穿阻燃半硬聚氯乙烯管敷设 金属线槽敷设 用钢索敷设 穿聚氯乙烯塑料波纹电线管敷 设
10kV以下变配电装置，有架空进线和电缆进线等安装方 式。变配电进线方式不同，控制设备不同，工程量列项内容也 不相同，但工程量的计算顺序均从进户装置开始进行工程量的 计算。变配电装置进线及设备如下图所示。
图3-1 架空进线变配电装置示意图 1—高压架空引入线拉紧装置 2—避雷器 3—避雷器接地引下线套 4—高压穿通板及穿墙套管 5—负荷开关或断路器或隔离开关 6—高压熔断器 7—高压支柱绝缘子及钢支架 8—高压母线 9—电力变压器 10—低压母线及电车绝缘子和钢支架 11—低压穿通板12—低压配电柜（屏） 13—室内接地母线
第二节 建筑强电安装工程量计算
②阀式避雷器在杆上、墙上安装，定额包括与相线连接裸铜线 材料，不另计算，但引下线应另列项计算。套接地线项目。 ③避雷器安装，定额不包括放电纪录调试和固定支架制作。避 雷器固定支架制作，以“100kg”计量。 ④避雷器调试，按“组”计量。 （3）配电设备安装的支架、抱箍、延长轴、轴套、间隔板和 配电箱（板），现场制作时，按施工图纸为准，计算制作工程 量，以100kg计量。木质的塑料箱按“套”，板按m2。 3、杆上变压器安装及台架制作 （1）杆上变压器安装，以变压器容量为档次，按“台”计算。 工作内容包括:安装变压器、台架制作及安装、配线、接地等。 不包括的内容：变压器干燥、检修平台和防护栏杆的制作与安 装、接地装置安装。
电气工程施工图预算编制培训课件
3）穿墙导管安装 10kv以下穿墙导管安装以“个”计量。耐压试验另计。 4）悬式绝缘子、支柱绝缘子、穿墙导管耐压试验 以“10个测试件”计量。 5）穿通板安装 穿通板是为了安装和支持穿墙套管，其安装制作以“块”计量。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例1 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至避雷器F为止。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
三、高压控制台、柜、屏安装及低压配电控制设备安装工程量计算 1、高压控制台、柜、屏安装，以“台”计量。执行相关定额。 2、低压配电装置安装：以“台”计量。执行相关定额。注意高低 压执行定额不同。 3、落地式高压柜及低压柜安装 除按相应定额计算各自的安装费用之外，还必须计算基座费用。 （1）槽（角）钢基座安装以“m”计量，执行相应定额。基座制作 所需的槽（角）钢材，按未计价材料计算。基座长度按下式计算。
预留 长度
说明
0.3m 0.5m 0.5m 1.0m 0.8m 0.5m
从最后一个支点算起 支线预留 从设备端子接口算起 从最后一个支点算起 支线预留 从设备端子接口算起
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
① 固定母线的金具包括在母线安装定额内，但属于未计价材 料，按设计用量加1%损耗计算。不包括母线支持绝缘子的 安装，也不包括母线钢托架、支架的制作与安装。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例3 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至变压器TM为止。
11、3、1铝0k母v悬线式安绝装缘，子m安装，3串 21、4、悬铝式母绝线缘支子架支制架作制，作k，g kg （ 15钢、材铝为母未线计支价架材安料装！，）kg 31、6、悬母式线绝调缘试子，支3架段安装 ，kg 41、7、跌高落压式支熔持断绝器缘安子装安，装1，组个 51、8、跌电落力式变保压险器支8架00制/1作0安，装kg，1台 6712、 、90、 、跌 高变 绝落 压压 缘式 穿器 子保 通系 等险 板统 耐支制调 压架作试试安安，验装装，1，，系个k1统测块g 试件 8、10kv穿墙套管安装，3个 9、避雷器FS-10安装，1组 10、避雷器支架制作， kg 11、避雷器支架安装， kg 12、避雷器调试，1组
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例1 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至避雷器F为止。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
三、高压控制台、柜、屏安装及低压配电控制设备安装工程量计算 1、高压控制台、柜、屏安装，以“台”计量。执行相关定额。 2、低压配电装置安装：以“台”计量。执行相关定额。注意高低 压执行定额不同。 3、落地式高压柜及低压柜安装 除按相应定额计算各自的安装费用之外，还必须计算基座费用。 （1）槽（角）钢基座安装以“m”计量，执行相应定额。基座制作 所需的槽（角）钢材，按未计价材料计算。基座长度按下式计算。
预留 长度
说明
0.3m 0.5m 0.5m 1.0m 0.8m 0.5m
从最后一个支点算起 支线预留 从设备端子接口算起 从最后一个支点算起 支线预留 从设备端子接口算起
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
① 固定母线的金具包括在母线安装定额内，但属于未计价材 料，按设计用量加1%损耗计算。不包括母线支持绝缘子的 安装，也不包括母线钢托架、支架的制作与安装。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例3 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至变压器TM为止。
11、3、1铝0k母v悬线式安绝装缘，子m安装，3串 21、4、悬铝式母绝线缘支子架支制架作制，作k，g kg （ 15钢、材铝为母未线计支价架材安料装！，）kg 31、6、悬母式线绝调缘试子，支3架段安装 ，kg 41、7、跌高落压式支熔持断绝器缘安子装安，装1，组个 51、8、跌电落力式变保压险器支8架00制/1作0安，装kg，1台 6712、 、90、 、跌 高变 绝落 压压 缘式 穿器 子保 通系 等险 板统 耐支制调 压架作试试安安，验装装，1，，系个k1统测块g 试件 8、10kv穿墙套管安装，3个 9、避雷器FS-10安装，1组 10、避雷器支架制作， kg 11、避雷器支架安装， kg 12、避雷器调试，1组
建筑电气工程预算基础知识参考课件
是一次性的、有组织的、系统的活动； 是从项目的意向、项目策划、可行性研究、项目决策、
勘察设计、建筑安装施工、生产准备、竣工验收、 联动试车和工程保修等一系列复杂的技术经济活动； 既有物资生产活动，又有非物资生产活动。
20
1.1 电气安装工程预算定额
1.工程项目建设程序主要阶段 项目建议书 可行性研究 建设项目设计 建设项目施工准备 建设项目施工安装 生产准备 建设项目竣工验收
等。
13
1.1 电气安装工程预算定额
14
1.1 电气安装工程预算定额
变配电系统
15
1.1 电气安装工程预算定额
4. 变配电系统 变配电系统是用于变换和分配电能的电气装
置总称，由变电设备和配电设备两大部分组成。 变配电系统作为一个单位工程时，它的范围
一般从电力网接入电源点起，到分配电能的输出 点的整个工程内容，同时也包括该系统内的照明、 接地、防雷装置等。

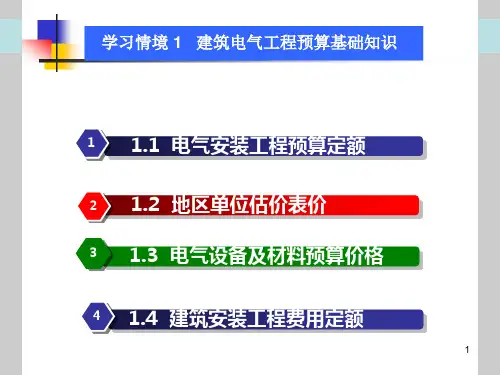

学习情境 1 建筑电气工程预算基础知识
1 1.1 电气安装工程预算定额 2 1.2 地区单位估价表价 3 1.3 电气设备及材料预算价格 4 11.1.4电建气筑安安装装工工程程预费算用定定额额
1
1.1 电气安装工程预算定额 1.1.1 电气设备安装工程定额计价概述
电气设备安装工程是建设工程中的一种常见 的、重要的设备安装工程。电气设备安装工程计 价涉及到许多电气工程专业知识。
1.1 电气安装工程预算定额
建设项目施工准备：
主要工作内容包括: 征地、拆迁和场地平整； 完成施工用水、电、路等工程； 组织施工招标投标，择优选定施工单位； 办理各项建设行政手续； 编制项目管理实施规划； 报批开工报告。 向国家有关部门提交开关报告，
经批准后组织开工。
勘察设计、建筑安装施工、生产准备、竣工验收、 联动试车和工程保修等一系列复杂的技术经济活动； 既有物资生产活动，又有非物资生产活动。
20
1.1 电气安装工程预算定额
1.工程项目建设程序主要阶段 项目建议书 可行性研究 建设项目设计 建设项目施工准备 建设项目施工安装 生产准备 建设项目竣工验收
等。
13
1.1 电气安装工程预算定额
14
1.1 电气安装工程预算定额
变配电系统
15
1.1 电气安装工程预算定额
4. 变配电系统 变配电系统是用于变换和分配电能的电气装
置总称，由变电设备和配电设备两大部分组成。 变配电系统作为一个单位工程时，它的范围
一般从电力网接入电源点起，到分配电能的输出 点的整个工程内容，同时也包括该系统内的照明、 接地、防雷装置等。
学习情境 1 建筑电气工程预算基础知识
1 1.1 电气安装工程预算定额 2 1.2 地区单位估价表价 3 1.3 电气设备及材料预算价格 4 11.1.4电建气筑安安装装工工程程预费算用定定额额
1
1.1 电气安装工程预算定额 1.1.1 电气设备安装工程定额计价概述
电气设备安装工程是建设工程中的一种常见 的、重要的设备安装工程。电气设备安装工程计 价涉及到许多电气工程专业知识。
1.1 电气安装工程预算定额
建设项目施工准备：
主要工作内容包括: 征地、拆迁和场地平整； 完成施工用水、电、路等工程； 组织施工招标投标，择优选定施工单位； 办理各项建设行政手续； 编制项目管理实施规划； 报批开工报告。 向国家有关部门提交开关报告，
经批准后组织开工。
电气施工图预算
图b所示为吸顶灯。由图可以看出，吸顶 灯由木台、灯圈（灯架）、灯罩、灯头座、 灯泡组成。
图c所示为日光灯。图中3为木台、4为吊 线盒（或吊链底座）、5为吊线（吊链、 吊杆、灯线）、6为镇流器、7为启辉器、 8为电容器、9为灯罩、10为灯管灯脚 （固定和弹簧式）、11为灯管。
第二讲 电气照明工程量计算及定额应用
（一）线管配线
线管配线包括配管、配线两项工程内容。 1、配管 配管工程是配管配线工程的重要组成部分。 常用管材有钢管、防爆钢管、电线管、可挠 金属管、金属软管、塑料管等。其中塑料管 又包括硬质聚氯乙烯管、刚性阻燃管、半硬 质阻燃管等。钢管具有较好的防潮、防火、 防爆性能，硬塑料管具有较好的防潮和抗酸 性能。配管的方式有明配和暗配两种方式。
配电箱预算列项
1、成套配电箱：（1）成套配电箱安 装 ；（2）成套配电箱价值。
2、非成套配电箱：（1）配电箱制作 （区分铁质、木制）；（2）配电板制 作；（3）配电板安装；（4）配电板 上电器元件安装；（5）盘内配线； （6）配电箱安装（同成套配电箱安 装）。
六、室内线路工程
（一）定额内容 1、配管配线：配管线路安装预算由两
部分组成，管路敷设即配管和管内穿线即 配线。 （1）配管 ➢配管项目列于定额第二册第十二章，是 根据管子的材质、敷设方式、敷设部位分 别列项。
➢定额工作内容包括测位、划线、打眼、 埋螺栓、锯管、套丝、煨弯、配管、接 管、接地、刷漆等。
➢定额中各种线管均为未计价材料，应 另行计算。配管所用的钢结构支架制作、 钢索架设及动力配管混凝土地面刨沟等， 均需另外套用相应的定额计入预算中。
（1）塑料护套线沿木结构明敷和沿砖、 混凝土结构明敷
定额中塑料护套线沿木结构明敷和沿砖、 混凝土结构明敷均按导线的芯数(二芯 或三芯)和导线截面积的不同分别列项。 定额的工作内容包括测位、划线、打眼、 埋螺栓、下过墙管、上卡子、装盒子、
浅析电气安装工程施工图预算工程量计算要点
浅析电气安装工程施工图预算工程量计算要点摘要：我们知道，工程量计算是编制施工图预算的一项重要步骤，工程量计算是否准确关系到预算的准确性。
，笔者结合自身以往工程实践经验，简单探讨电气工程预算工程量计算的几个关键点，旨在与同行探讨学习共同进步。
关键词：电气工程；预算；工程量计算引言：电气专业是指电气设备、电线电缆、穿管桥架、照明灯具及开关插座等。
工程量计算正确与否是关系到电气预算准确与否的关键。
下面仅就与民用建筑电气相关的一些预算规则及工程量计算要点作一些阐述。
一般民用住宅电气主要包括：照明工程、电话、有线电视系统、可视对讲系统等。
1、电气照明工程：按从主干到分枝的方法，施工图预算的一般程序如下：（1）进户电源部分：进户电源一般采用架空引入或电缆引入两种方式，架空引入有专项的“进户横担安装”，应根据不同材质、形式及安装方式、架路数量分别以“根”为单位套用相应的定额项目，但应注意，定额规定横担安装已包括金具及绝缘子安装工料，但绝缘子及金具的材料费应另行计算。
电缆引入方式应根据电缆敷设方式的不同，考虑：①电缆保护管线或电缆支架的制作、安装、刷油。
②电缆沟挖填土，铺沙、盖板或保护板。
③电缆埋地敷设或电缆穿保护管敷设或电缆沿支架卡设④电缆户外或户内终端头的制作安装或中间接头制作安装⑤电缆性能试验。
（2）配电设备部分：按定型照明配电设备和非标准照明配电设备，以“台”或“吨”为单位分别套用相应子项，需要注意的是：零线及相线端子板安装及外部接线定额未综合，需另行套用。
（3）电气配管：根据敷设方式和材质不同分为：钢管明配、钢管暗配、塑料管明配、塑料管暗敷，分别套用相应子项，但需要注意的是塑料管明配方式中，穿楼板时要加钢管保护，在支架上明配时，要单计支架制作、安装及防腐。
（4）管内穿线：根据导线截面不同，分照明与动力分别套用。
管内穿线的工程量，需具体分析穿线管两端接的是何种设备．如果相连的是接线盒、接线箱、灯头盒，因定额中已分别综合了接头线的长度，其穿线工程量为管长乘以管内穿线的根数，即为单线总长度；如果配管两端所连接的是设备，其穿线工程量还需按规定考虑连接设备的导线预留量。
