各种真空泵的工作原理

各种真空泵的工作原理

各种真空泵的工作原理真空泵是一种用于将容器内的气体或蒸汽抽出,从而产生真空的设备。

它在许多工业领域中广泛应用,如化学工业、电子工业、医疗设备等。

不同类型的真空泵有不同的工作原理,下面将介绍几种常见的真空泵及其工作原理。

1. 旋片泵(Rotary Vane Pump)旋片泵是一种常见的机械真空泵,它通过旋转的叶片在泵腔内产生真空。

工作原理如下:泵腔内的叶片与泵腔壁之间形成密封腔,当泵腔旋转时,气体被吸入密封腔,然后被压缩和排出泵腔。

这样循环往复,不断抽出气体,从而产生真空。

2. 涡旋泵(Turbomolecular Pump)涡旋泵是一种高速旋转的分子泵,它通过分子的撞击和反弹来抽取气体。

工作原理如下:涡旋泵内部有多个高速旋转的叶轮,当气体进入泵腔时,叶轮的旋转会使气体分子发生高速运动,从而撞击泵腔壁上的另一侧叶轮。

这种撞击和反弹的过程将气体分子推向泵腔的出口,从而将气体抽出。

3. 根式泵(Roots Pump)根式泵是一种容积式泵,它通过两个旋转的叶轮之间的体积变化来抽取气体。

工作原理如下:根式泵由两个相互啮合的叶轮组成,当叶轮旋转时,它们之间的容积会不断变化。

在吸气阶段,容积增大,气体被吸入;在压缩阶段,容积减小,气体被压缩并排出泵腔。

通过这种循环,气体被连续抽出,从而形成真空。

4. 离心泵(Centrifugal Pump)离心泵是一种利用离心力将气体抽出的泵。

工作原理如下:离心泵内部有一个高速旋转的叶轮,当气体进入泵腔时,叶轮的旋转会产生离心力,将气体推向泵腔的出口。

这样,气体被连续抽出,从而形成真空。

以上是几种常见的真空泵及其工作原理。

不同类型的真空泵适用于不同的应用场景,选择合适的真空泵可以提高工作效率和产品质量。

在实际应用中,还需要考虑泵的抽气速度、抽气量、最终真空度等参数,以及泵的维护和保养等因素。

通过合理选择和使用真空泵,可以满足各种工业领域的真空需求。

各种泵的工作原理示意图_图文

各种泵的工作原理示意图_图文

6. 旋片式真空泵
工作原理:
旋片真空泵主要由泵体、转子、旋片、端盖、 弹簧等组成。在旋片真空泵的腔内偏心地安装一 个转子,转子外圆与泵腔内表面相切(二者有很 小的间隙),转子槽内装有带弹簧的二个旋片。 旋转时,靠离心力和弹簧的张力使旋片顶端与泵 腔的内壁保持接触,转子旋转带动旋片沿旋片真 空泵腔内壁滑动。两个旋片把转子、泵腔和两个 端盖所围成的月牙形空间分隔成A、B、C三部分, 当转子按箭头方向旋转时,与吸气口相通的空间 A 的容积是逐渐增大的,正处于吸气过程。而与 排气口相通的空间C的容积是逐渐缩小的,正处 于排气过程。
工作特点:
输出压力高,液泵最大可达640MPa,气泵最大可 至200MPa;使用范围广,工作介质可为液压油.水及 大部分化学腐蚀性液体,而且可靠性高,免维护寿命 长;输出流量范围广,对所有型号泵仅需较小驱动气 压就能平稳工作,此时获得较小流量,调节驱动进气 量后可获得不同流量;应用灵活,选用不同型号的泵, 可获得不同的压力区域;易于调节,在泵的压力范围 内,调节调节阀从而调节进气压力,输出液压相应相 应得到无极调整;自动保压,无论何种原因造成保压 回路压力下降,将自动启动,补充泄漏压力,保持回 路压力恒定。操作安全,采用气体驱动,无电弧及火 花,可在危险场所使用。
工作特点:
活塞泵的流量是由泵缸直径、活塞行程及活 塞每分钟的往复次数确定的;扬程取决于装置管 路特性,同一台活塞泵流量不变,而扬程可随着 装置管路特性变化。即扬程提高,而流量不变, 只在高压区,流量稍有减少。活塞泵适用于高压、 小流量的场合,特别是流量小于100m3/h,排出压 力大于9.8Mpa时,更显示出它较高的效率和良好 的运行性能。它吸入性能好,能抽吸各种不同介 质、不同粘度的液体。因此,在石油化学工业、 机械制造工业、造纸、食品加工、医药生产等方 面应用很广。低中速活塞泵速度低,可用人力操 作和畜力拖动,适用于农村给水和小型灌溉。

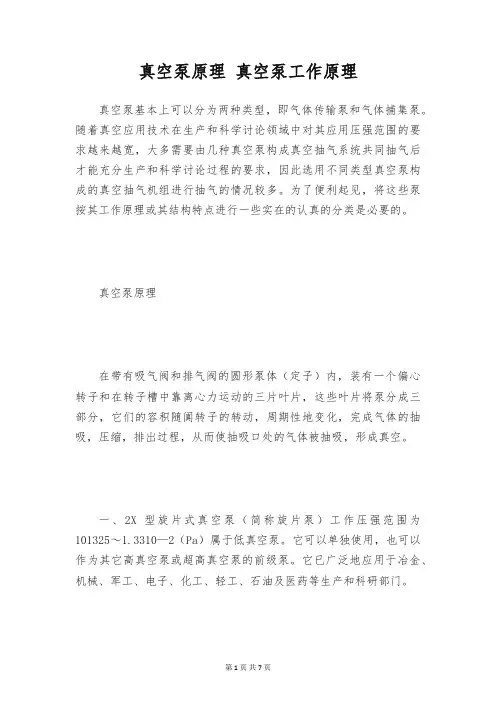

真空泵原理 真空泵工作原理

真空泵原理 真空泵工作原理

真空泵原理真空泵工作原理真空泵基本上可以分为两种类型,即气体传输泵和气体捕集泵。

随着真空应用技术在生产和科学讨论领域中对其应用压强范围的要求越来越宽,大多需要由几种真空泵构成真空抽气系统共同抽气后才能充分生产和科学讨论过程的要求,因此选用不同类型真空泵构成的真空抽气机组进行抽气的情况较多。

为了便利起见,将这些泵按其工作原理或其结构特点进行一些实在的认真的分类是必要的。

真空泵原理在带有吸气阀和排气阀的圆形泵体(定子)内,装有一个偏心转子和在转子槽中靠离心力运动的三片叶片,这些叶片将泵分成三部分,它们的容积随阗转子的转动,周期性地变化,完成气体的抽吸,压缩,排出过程,从而使抽吸口处的气体被抽吸,形成真空。

一、2X型旋片式真空泵(简称旋片泵)工作压强范围为101325~1.3310—2(Pa)属于低真空泵。

它可以单独使用,也可以作为其它高真空泵或超高真空泵的前级泵。

它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片泵可以抽除密封容器中的干燥气体,若附有气镇装置,还可以抽除确定量的可凝性气体。

但它不适于抽除含氧过高的,对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

旋片泵是真空技术中基本的真空获得设备之一、旋片泵多为中小型泵。

旋片泵有单级和双级两种。

所谓双级,就是在结构上将两个单级泵串联起来。

一般多做成双级的,以获得较高的真空度。

旋片泵的抽速与入口压强的关系规定如下:在入口压强为1333Pa、1.33Pa和 1.3310—1(Pa)下,其抽速值分别不得低于泵的名义抽速的95%、50%和20%。

真空泵的操作介绍真空泵是用来对密封容器抽除气体的基本设备之一、它可单独作用,也可作为增压泵、扩散泵、分子泵等的前级泵,维持泵,钛泵的预抽泵用。

可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

由于它具有体积小、质量轻、操声低等优点,所以更适合于试验室里使用。

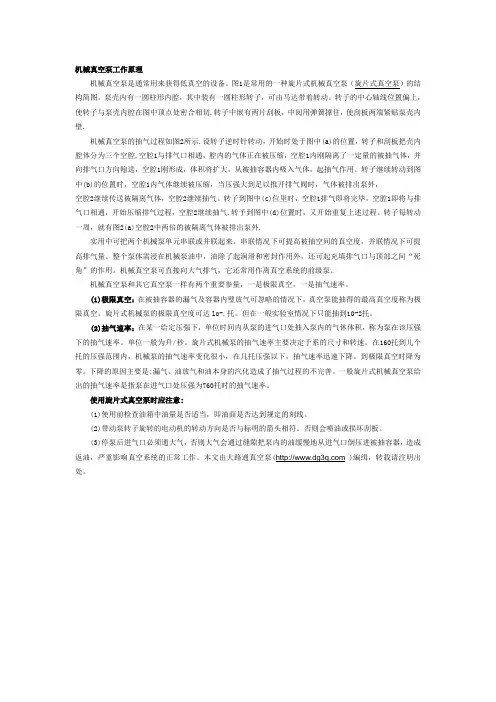

机械真空泵工作原理

机械真空泵工作原理

机械真空泵工作原理机械真空泵是通常用来获得低真空的设备。

图1是常用的一种旋片式机械真空泵(旋片式真空泵)的结构简图。

泵壳内有一圆柱形内腔,其中装有一圆柱形转子,可由马达带着转动。

转子的中心轴线位置偏上,使转子与泵壳内腔在图中顶点处密合相切.转子中嵌有两片刮板,中阅用弹簧撑住,使刮板两端紧贴泵壳内壁.机械真空泵的抽气过程如图2所示.设转子逆时针转动,开始时处于图中(a)的位置,转子和刮板把壳内腔体分为三个空腔,空腔1与排气口相通,腔内的气体正在被压缩,空腔1内刚隔离了一定量的被抽气体,并向排气口方向翰送,空腔1刚形成,体积将扩大,从被抽容器内吸入气体,起抽气作用。

转子继续转动到图中(b)的位置时,空腔1内气体继续被压缩,当压强大到足以推开排气阀时,气体被排出泵外,空腔2继续传送被隔离气体,空腔2继续抽气。

转子到图中(c)位里时,空腔1排气即将完毕,空腔1即将与排气口相通,开始压缩排气过程,空腔2继续抽气.转予到图中(d)位置时,又开始重复上述过程。

转子每转动一周,就有图2(a)空腔2中两倍的被隔离气体被排出泵外.实用中可把两个机械泵单元串联或并联起来。

串联情况下可提高被抽空间的真空度,并联情况下可提高排气量。

整个泵体需浸在机械泵油中,油除了起润滑和密封作用外,还可起充填排气口与顶部之间“死角”的作用。

机械真空泵可直接向大气排气,它还常用作离真空系统的前级泵。

机械真空泵和其它真空泵一样有两个重要参量,一是极限真空,一是抽气速率。

(1)极限真空:在被抽容器的漏气及容器内璧放气可忽略的情况下,真空泵能抽得的最高真空度称为极限真空。

旋片式机械泵的极限真空度可达lo-.托。

但在一般实验室情况下只能抽到10-2托。

(2)抽气速率:在某一给定压强下,单位时间内从泵的进气口处抽入泵内的气休体积,称为泵在该压强下的抽气速率。

单位一般为升/秒。

旋片式机械泵的抽气速率主要决定于系的尺寸和转速。

在160托到儿个托的压强范围内,机械泵的抽气速率变化很小,在几托压强以下,抽气速率迅速下降。

往复式真空泵工作原理图

往复式真空泵工作原理图

往复式真空泵工作原理图关键词:往复真空泵、往复式真空泵工作原理往复泵工作原理图1-气缸;2-活塞;3-曲柄连杆机构;4-排气阀;5-吸气阀往复式真空泵(又称活塞式真空泵),属于低真空获得设备之一,它的极限压力一般在1330~2660Pa,它的抽速范围比较大,从50L/S到200L/S,适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍、钢水真空处理、真空蒸馏、真空蒸发、真空浓缩、真空结晶、真空干燥、真空过滤及混凝土的真空作业等方面的抽除气体。

往复式真空泵不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、与泵油会起化学反应的以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。

如图为往复式真空泵的工作原理图,往复式真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2,活塞的驱动是用曲柄连杆机构3(包括十字头)来完成的。

除上述主要部件外还有排气阀4和吸气阀5等重要部件,以及机座、曲轴箱、动密封和静密封等辅助部件。

运转时,在电动机的驱动下,通过曲柄连杆机构的作用(旋转运动转变成直线运动),使气缸内的活塞作往复运动。

当活塞在气缸内从左端向右端运动时,由于气缸的左腔体积不断增大,左腔空间的压强不断的降低,当左腔空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽容器内的气体经过吸气阀5不断地被抽进左腔,此时正处于吸气过程。

当活塞达到最右位置时,气缸左腔内就充满了气体。

接着活塞从右端向左端运动,此时吸气阀5自动关闭。

气体随着活塞从右往左运动而逐渐被压缩。

当气缸内的气体达到排气压力时,此时排气阀4被打开,气体被排出,完成了一个工作循环。

当活塞在从左端向右端运动时,重复上述循环,直到被抽容器达到某一平衡压力为止。

在往复泵中,吸气阀和排气阀是非常重要的部件且是易损部件,它们工作的好坏直接影响往复泵的极限压力、抽气速率、功率消耗以及运行的可靠性.。

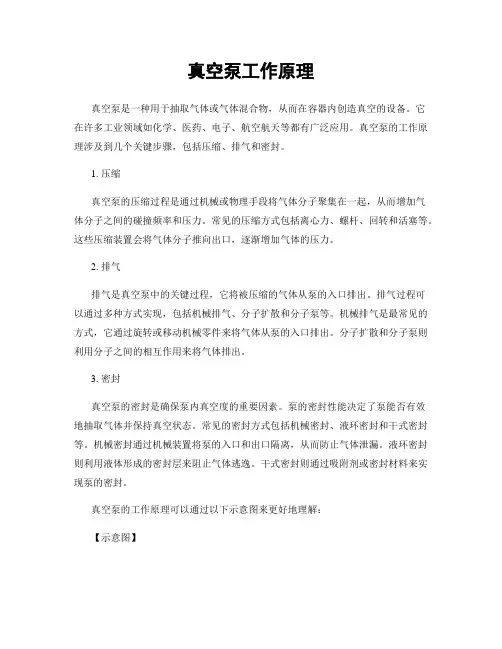

真空泵工作原理

真空泵工作原理

真空泵工作原理真空泵是一种用于抽取气体或气体混合物,从而在容器内创造真空的设备。

它在许多工业领域如化学、医药、电子、航空航天等都有广泛应用。

真空泵的工作原理涉及到几个关键步骤,包括压缩、排气和密封。

1. 压缩真空泵的压缩过程是通过机械或物理手段将气体分子聚集在一起,从而增加气体分子之间的碰撞频率和压力。

常见的压缩方式包括离心力、螺杆、回转和活塞等。

这些压缩装置会将气体分子推向出口,逐渐增加气体的压力。

2. 排气排气是真空泵中的关键过程,它将被压缩的气体从泵的入口排出。

排气过程可以通过多种方式实现,包括机械排气、分子扩散和分子泵等。

机械排气是最常见的方式,它通过旋转或移动机械零件来将气体从泵的入口排出。

分子扩散和分子泵则利用分子之间的相互作用来将气体排出。

3. 密封真空泵的密封是确保泵内真空度的重要因素。

泵的密封性能决定了泵能否有效地抽取气体并保持真空状态。

常见的密封方式包括机械密封、液环密封和干式密封等。

机械密封通过机械装置将泵的入口和出口隔离,从而防止气体泄漏。

液环密封则利用液体形成的密封层来阻止气体逃逸。

干式密封则通过吸附剂或密封材料来实现泵的密封。

真空泵的工作原理可以通过以下示意图来更好地理解:【示意图】在示意图中,气体从容器中进入真空泵的入口。

压缩装置将气体压缩,并通过排气过程将气体从泵的出口排出。

同时,密封装置确保泵的密封性能,防止气体泄漏。

需要注意的是,真空泵的工作原理可能因不同类型的泵而有所不同。

常见的真空泵类型包括旋片真空泵、离心真空泵、分子泵和涡旋真空泵等。

每种类型的泵都有其独特的工作原理和适用范围。

总结:真空泵的工作原理涉及到压缩、排气和密封三个关键步骤。

通过压缩装置将气体压缩,排气装置将气体从泵中排出,并通过密封装置确保泵的密封性能。

不同类型的真空泵可能有不同的工作原理,但都旨在创造和维持容器内的真空状态。

真空泵在许多工业领域都有重要应用,帮助实现各种生产和研究过程中的真空需求。

真空助力制动系统的真空泵的组成和工作原理(1)

真空助力制动系统的真空泵的组成和工作原理(1)

书山有路勤为径,学海无涯苦作舟真空助力制动系统的真空泵的组成和工作原理(1)真空助力制动系统乘用车和轻型商用车的制动系统主要采用液压作为传动媒介,与可以提供动力源的气压制动系统相比,其需要助力系统来辅助驾驶员进行制动。

真空制动助力系统也称作真空伺服制动系统,伺服制动系是在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置,使人力与动力可兼用,即兼用人力和发动机动力作为制动能源的制动系。

在正常情况下,其输出工作压力主要由动力伺服系统产生,因而在动力伺服系统失效时,仍可全由人力驱动液压系统产生一定程度的制动力。

如当进行制动时,踩下制动踏板,踏板力经杠杆放大后作用在控制阀推杆上。

首先,控制阀推杆回位弹簧被压缩,控制阀推杆连同空气阀柱往前移。

当控制阀推杆前移到控制阀皮碗与真空单向阀座相接触的位置时,真空单向阀口关闭。

此时,助力器的真空气室、应用气室被隔开。

此时,空气阀柱端部刚好与反作用盘的表面相接触。

随着控制阀推杆的继续前移,空气阀口将开启。

外界空气经过滤气后通过打开的空气阀口及通往应用气室的通道,进入到助力器的应用气室(右气室),伺服力产生。

由于反作用盘的材质(橡胶件)有受力表面各处的单位压强相等的物理属性要求,使得伺服力随着控制阀推杆输入力的逐渐增加而成固定比例(伺服力比)增长。

由于伺服力资源的有限性,当达到最大伺服力时,即应用气室的真空度为零时(即一个标准大气压),伺服力将成为一个常量,不再发生变化。

此时,助力器的输入力与输出力将等量增长;取消制动时,随着输入力的减小,控制阀推杆后移,真空单向阀口开启后,助力器的真空气室、应用气室相通,伺服力减小,活塞体后移。

就这样随着输入。

罗茨真空泵工作原理图

罗茨真空泵工作原理图

型号: ZJ300B
产品目录:ZJ/ZJP罗茨真空泵(低噪声)
产品描述:
罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。

该泵不能单独排气,必须与前级泵(如滑阀泵、旋片泵、水环泵、油环泵等)串联使用。

在前级泵进气口前面串联上罗茨真空泵组成机组可提高前级泵的真空度,在有效范围内可大大提高抽气速率。

罗茨真空泵的极限压力由前级泵决定,表中数据为标准配置(配用双级油封式机械真空泵)时的最低极限压力。

罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。

泵对小量灰尘不敏感。

本公司罗茨真空泵经过10余年不断改进,有以下优点:
●因转子采用高精度专用数控机床加工,并作精细平衡校验,具备良好的几何对称性,转子啮合间隙均匀。

泵体、侧盖采用专用机床加工,精度高。

因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。

●因泵的传动部件采用可靠的消隙结构,故泵可高压差下长期工作。

●起动快,能在短时间内达到极限真空。

●因泵腔内无互相滑动的零件,无需用油润滑,避免了油蒸汽对系统的污染。

●安全可靠,ZJP系列本身配带溢流阀起自动保护作用。

●结构紧凑,占地面积小。

左、右、下面三个排气口可以任选一个,方便用户安装。

本文由不锈钢泵厂家提供 。

超全面21种泵原理分解图

超全面21种泵原理分解图

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体,也可输送液、气混合物及含悬浮固体物的液体。

一起来学习各种泵的工作原理,希望有助!两齿轮的齿相互分开,形成低压,液体吸入,并友壳壁送到另一侧。

另一侧两齿轮互相合拢,形成高压将液体排出。

性能特点:优点:结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载,维护方便、工作可靠。

缺点:径向力不平衡、流动脉动大、噪声大、效率低,零件的互换性差,磨损后不易修复,不能做变量泵用。

2.多级离心泵相当于多个离心泵串联,一级一级增压,可获得较高压头。

性能特点:多级离心泵与单级泵相比,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸水和压水,从而将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水,农业灌溉用的很少,仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

欢迎关注微信号:直观学机械。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮,它相对于一般的单级离心泵,可亦实现更高的扬程;相对于活塞泵、隔膜泵等往复式泵,可亦泵送较大的流量。

多级离心泵效率较高,能够满足高扬程、高流量工况的需要,在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性,与单级离心泵相比,多级离心泵在设计、使用和维护维修等方面,有着不同、更高的技术要求。

往往是人们在一些细节上的疏忽或者考虑不周,使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障,亦致停机。

3.离心泵液体注满泵壳,叶轮高速旋转,液体在离心力作用下产生高速度,高速液体经过逐渐扩大的泵壳通道,动压头转变为静压头。

性能特点:1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。

2、安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任何方向,安装维修极为方便。

水环式真空泵原理示意图

水环式真空泵原理示意图

水环式真空泵原理示意图水环式真空泵叶轮偏心地安装在泵体内,起动前向泵内注入一定高度的水,叶轮旋转时,水受离心力作用而在泵体壁内形成一个旋转的水环、叶片与两端的分配器形成密闭的空腔,在前半转(此时经过吸气孔)的旋转过程中,密封的空腔容积逐渐扩大,气体由吸气孔吸入;在后半转(此时经过排气孔)的旋转过程中,密封的气体密封容积逐渐缩小,气体从排气孔排出,随之排出的还有一部分水 E7 M T, G: [2 w6 w: a: h水环式真空泵工作原理9 c7 g3 p' ?% C# M( b水环真空泵(简称水环泵)是一种粗真空泵,它所能获得的极限真空为2000~4000Pa,串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机,称为水环式压缩机,是属于低压的压缩机,其压力范围为1~2×105Pa表压力。

2 l+ j& I. }- d5 z% [ 水环泵最初用作自吸水泵,而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中,如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等,水环泵得到广泛的应用。

由于真空应用技术的飞跃发展,水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的,故可抽除易燃、易爆的气体,此外还可抽除含尘、含水的气体,因此,水环泵应用日益增多。

如图:在泵体中装有适量的水作为工作液。

当叶轮按图中指示的方向顺时针旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。

此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

2BV水环真空泵工作原理

2BV水环真空泵工作原理

二、2BV水环式真空泵的工作原理:2BV水环式真空泵如图(1)所示叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,2BV水环式真空泵水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。

如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,2BV水环式真空泵就连续不断地抽吸或压送气体。

2BV水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。

当2BV水环式真空泵排出的气体不再利用时,在2BV水环式真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。

随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证泵能达到所要求的技术要求和性能指标。

1、水环。

2、泵盖。

3、叶轮。

4、吸气口。

5、排气口图1 水环真空泵及压缩机工作原理图当2BV水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入2BV水环式真空泵内。

压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水.以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达能技术指标,满工艺要求。

三、2BV水环式真空泵的结构说明:2BV水环式真空泵的结构如图2、图3,图4所示图2 2BV-2060/2061/2070/2071水环泵结构图图3 2BV-5110/5111/5121/5131/5161水环泵结构图1.泵盖2.园盘3.平键4.叶轮5.机械密封6.泵体7.电动机 1.泵盖2.园盘3.平键4.叶轮5.机械密封6.泵体7.电动机图4 2BV-6110/6111/6121/6131/6161水环泵结构图1.泵盖2.园盘3.平键4.叶轮5.机械密封6.泵体7.电动机2BV真空泵由泵盖、泵体、圆盘,叶轮、机械密封、电动机等零部件组成。

蒸汽喷射真空泵的工作原理

蒸汽喷射真空泵的工作原理

安装: 1、蒸汽喷射真空泵可以在室外露天安装。如果停工或在结冰气候 时,整个装置能快速排水,因为已经装了内连管以备快速排水。 2、水环泵一定要有足够的静压,泵的填料箱一定有水封。在泵的 排水管中装一个止回阀,以防止间歇或脉冲的空气回流。为了有效 平衡冷 凝器之间的压力差,管道封闭回路,一定要有合适的回路长 道,最好在每一条回路管的最低位装一条放水管道,同时也可作为 清洗冷凝 器时出水口。 3、安装蒸汽管道时,必须注意尽量要使送到喷嘴的蒸汽尽可能干 燥,从蒸汽分离器到喷射泵之间带保温。蒸汽管道越短越好,分离 器应该 长期保持干燥,为此接到喷射泵的蒸汽管一定要从蒸汽主管道 上端接出温蒸汽不但腐蚀喷嘴和过早扩散,而且严重影响小喷嘴口 的功能。 由于要求高真空度,以及尤其泵内小喷嘴口径,所以一定要检 查装在蒸汽过滤器与喷射泵内蒸汽喷嘴之间的气管是否干净。蒸汽
喷射泵 装上所谓进汽小气箱,可以很方便把喷嘴拆下来,用一支探针 直觉检查喷嘴通路。蒸汽垫圈不要偏心放置,以免影响蒸汽自由流 动截面 积。
维护: 1 、应定期压紧填料,如填料因磨损而不能保证所需的密封时应换 新填料,填料不能压得过紧,正常压紧的填料允许水成滴漏出,但 量不得 太多,应用油浸石棉绳做填料。 2 、但实测的温度不应大于70℃,轴承室内整个空间的2/3用黄油 装满,正常工作的轴承每年应装油3-4次,每年至少清洗轴承一 次,并将润 滑油全部更换。
蒸汽喷射真空泵的工作原理
喷射真空泵工作原理: 蒸汽喷射真空泵有一定压强的工作,蒸汽通过拉瓦尔喷咀,减压增 速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混 合,进 进行能量交换,混合后的气体进入扩压器,减速增压(动通转化为 压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定 温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到 大气压。(原理见下图)

真空泵的工作原理动画

真空泵的工作原理动画

真空泵的工作原理动画
真空泵的工作原理动画如下:
画面一:
一个圆形的容器出现在画面中央,容器上刻着刻度线,表示压力的大小。

容器的上方连接着一个进气口,下方连接着一个出气口。

画面二:
从进气口进入一个气体分子进入容器内。

气体分子开始在容器中随机运动,碰撞并与容器内壁面发生碰撞。

由于气体分子的撞击力与容器壁面之间的面积相对较小,因此很容易发生弹回现象。

画面三:
在容器的侧面出现一个旋转的叶轮。

叶轮开始转动,产生一个旋转的气流。

叶轮上的叶片将气体分子推向容器的出气口方向。

画面四:
气体分子在叶片的作用下移动到容器的出气口。

在出气口处,一个关闭的阀门打开,将气体排出到环境中。

画面五:
容器内的气体分子不断地被叶轮推到出气口,并被排出到环境中,从而使容器内的压力逐渐降低。

画面六:
在画面中央的容器上方,放置了一个真空计,用来测量压力的大小。

随着气体被排出,真空计示数逐渐减小。

画面七:
最终,容器内的气体分子被逐渐排空,压力降低到所需的真空程度。

真空泵的工作完成。

无油立式真空泵的工作原理(一)

无油立式真空泵的工作原理(一)

无油立式真空泵的工作原理(一)无油立式真空泵的工作原理无油真空泵与有油真空泵的区别•有油真空泵需要润滑油来保持运转,而无油真空泵不需要•无油真空泵因此能够防止油污染,适合于高洁净要求的场合真空泵的基本原理•在密闭的容器内抽气,使气体压强降低,达到一定程度时,容器内部分子的平均自由程与管壁大小相当或小于时,气体分子的撞击次数明显减少,气体内压力降至较低的值,并达到所谓真空状态无油立式真空泵的原理•采用旋转叶轮循环压缩气体,随着压缩过程,气体被压缩至液体,最终排出泵,从而实现真空抽取的功能无油立式真空泵的具体工作流程1.利用旋转轴带动叶轮旋转2.随着叶轮的旋转,气体被抽到叶轮的进气端3.气体被叶轮快速旋转推向泵室处4.在泵室处,气体不断被压缩,密度渐渐增大5.压缩后的气体在排气阀处得到排放小结无油立式真空泵是一种使用广泛的真空设备,采用了独特的旋转叶轮压缩气体的技术,能够克服有油真空泵的缺点,适用于高洁净要求的场合。

在实际使用中,需要按照规定的操作流程进行,以充分发挥其作用。

无油立式真空泵的应用领域•电子行业:光学、半导体、显示器、光纤通信等•化学行业:反应釜、蒸发器、干燥器等•医疗行业:医疗设备、药品生产、实验室等•食品行业:食品包装、保鲜储存等无油立式真空泵的优缺点分析优点:•不需要使用任何润滑油,不会造成油污染,适用于高洁净要求的场合•叶轮压缩技术使得抽气速度快,压缩过程中噪音小•对于气体和水分混合的物质,仍能高效抽取•设备体积相对较小,安装方便缺点:•初期投入成本相对较高•工作中产生的热量需要及时散发,需要额外的散热装置结论综上所述,无油立式真空泵作为一种常见的真空设备,因其具有高效、无污染、低噪音等特点,在各个领域得到了广泛的应用。

在选购时,需充分考虑使用场合的洁净度和使用需求,以选择最为适合的设备。

真空泵的工作原理图

真空泵的工作原理图

真空泵的工作原理图真空泵是一种用于将容器内气体抽出,创造真空环境的设备。

它在各种工业领域中都有着广泛的应用,如真空冷冻、真空包装、真空干燥等。

那么,真空泵是如何工作的呢?接下来,我们将通过工作原理图来详细介绍真空泵的工作原理。

首先,真空泵的工作原理图中包括了几个主要部分,驱动装置、旋片、排气阀和抽气室。

驱动装置是真空泵的动力来源,它通过电机或者其他动力装置带动旋片的旋转。

旋片是真空泵中的核心部件,它位于抽气室内,与抽气室壁面之间形成一定的间隙。

当旋片旋转时,由于离心力的作用,旋片会紧贴抽气室壁面,并形成一系列密封的腔室。

在旋片的作用下,抽气室内的气体会被迅速抽出。

这是因为旋片的旋转会导致抽气室内的气体不断地被挤压和抽出,从而形成真空环境。

同时,排气阀的作用是在旋片旋转过程中,将抽出的气体排出系统,以保持系统内的压力在一定范围内。

此外,真空泵的工作原理图中还包括了一些辅助部件,如冷却系统、密封装置等。

冷却系统用于降低真空泵工作时的温度,以保证其正常运转;密封装置则用于防止气体泄露,保持系统内的真空度。

综上所述,真空泵的工作原理图揭示了其工作原理的关键部件和工作过程。

通过驱动装置带动旋片的旋转,真空泵能够将抽气室内的气体抽出,创造出所需的真空环境。

同时,排气阀、冷却系统和密封装置等辅助部件的作用也是至关重要的,它们保证了真空泵的正常运转和稳定性。

总的来说,真空泵的工作原理图为我们提供了一种直观的方式来理解真空泵的工作原理,帮助我们更好地掌握其工作原理和结构组成,为真空泵的选型、使用和维护提供了重要的参考依据。

希望本文所介绍的内容能够为大家对真空泵有更深入的了解提供帮助。

容积式真空泵的原理是怎样的呢

容积式真空泵的原理是怎样的呢

容积式真空泵的原理是怎样的呢容积式真空泵是一种常见的真空泵,用来将物体吸入真空环境中去除空气和杂质。

它的工作原理比较简单,本文将通过分析容积式真空泵的结构及其工作原理来解释为什么它能够起到有效的真空吸取作用。

容积式真空泵的结构容积式真空泵的结构非常简单,它由一个内部的旋转体和一个外部的固定体组成,同时它们之间被分为多个同心圆形的空腔。

如下图所示:图:容积式真空泵结构示意图其中,一个常见的容积式真空泵通常包含以下几个组件:1.旋转轴:它位于泵的中央,旋转时可以形成压力脉冲。

2.滑动齿轮:扭转旋转轴并移动以便在容积和压缩腔之间创建密封。

3.容积腔:它是空腔中最大的一个部分,占据泵的中央。

4.压缩腔:它位于容积腔的一侧,当容积腔空曲旋转的时候,它会被压缩。

5.出口管:将吸入的气体从泵中释放。

容积式真空泵的内部和外部的空腔被以同心圆的形式排列,因为这能够使它们更好地工作并形成密封。

这些腔的数量和容量的大小可以根据泵的尺寸和类型来进行调整,以满足不同的真空需求。

容积式真空泵的工作原理容积式真空泵的工作原理与活塞式气泵类似,其主要工作过程包括:1.首先,容积腔被旋转,从而向压缩腔移动。

2.接着,当容积腔与压缩腔重合时,气体被压缩并被推到出口管。

3.随着容积腔旋转的继续,压缩腔的气体被释放,并形成稀薄的真空状态。

4.反复进行上述操作,直到达到所需要的真空度为止。

通过这种工作方式,容积式真空泵可以持续产生真空状态,吸入空气和其他杂质,并将它们从系统中排出。

同时,由于容积式真空泵是通过旋转来实现工作的,因此其速度相对较高,可以快速有效地吸入大量物品中的气体,满足高等真空的物理实验或工业用途等各种需求。

总之,容积式真空泵的工作原理是基于通过旋转来将气体从系统中吸入并压缩,然后排出过滤以达到产生真空状态的。

因此它在实践中被广泛应用于物理、化学和生物研究,工业生产和多种制造过程中的真空处理等多个领域。
