最新串联、并联电路计算强化练习
串联并联电路计算题强化练习(1)
串联并联电路计算题强化练习(1)串联、并联电路计算题强化练习(1)串联电路计算问题1．如图所示，电阻r1=12欧。
电键sa断开时，通过的电流为0.3安；电键sa闭合时，电流表的示数为0.5安。
问：电源电压为多大？电阻r2的阻值为多大？2.如图所示，滑动变阻器标有“20”Ω2A，当滑动P位于中点时，电流表读数为0.24 A，电压表读数为7.2 v。
查找：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3.如图所示，电源电压为12V，保持不变。
电阻R1=20Ω。
SA键闭合后，电流为0.2 a。
Q：R1两端的电压是多少？阻力R2的阻力是多少？4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：（1）电源电压（2）电阻r1的阻值（3）当滑块移到右端时，电流表和电压表的读数将为零。
5．如图所示，电源的电压u=6v恒定不变，定值电阻r1=10ω，滑动变阻器r2上标有“20ω1a”的字样。
(1)滑片p在a点时，电压表的示数是多少？(2)滑片p在a点时，电流表的示数是多少？(3)滑片p在中点时，电压表的示数是多少？6.在图中所示的电路中，电源电压为12V，电阻器R1的电阻值为20Ω，变阻器R2的规格为“60”Ω，2a。
当K键闭合时，安培计a显示0.2a。
（1）找到电压表V1和V2的指示。
（2）连接到电路中的滑动变阻器的电阻值。
（3）当前表示的最大值是多少？（4）电压表V2最多能显示多少伏？7．在如图所示的电路中，电源电压为6伏且不变。
电阻r1的阻值为10欧，滑动变阻器r2上标有“20ω2a”字样，两电表均为常用电表。
闭合电键s，电流表示数为0.2安。
求：（1）电压表的示数；（2）连接到电路的电阻器R2的电阻值；（3）若移动滑动变阻器滑片p到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
-1-r1pr2sva并联电路计算题1.在图中所示的电路中，R1=20Ω，电路的总电阻为12Ω，电流指示为0.3A，请计算：⑴ 电源电压；（2）通过R2的电流；（3）电阻R2的电阻值。
串联和并联电路练习题
串联和并联电路练习题串联和并联电路练习题电路是我们日常生活中不可或缺的一部分。
无论是家庭用电还是工业生产，电路都起着重要的作用。
在电路中，串联和并联是两种常见的连接方式。
它们在电路中起着不同的作用和效果。
本文将通过一些练习题来帮助我们更好地理解串联和并联电路。
问题一：两个电阻串联在一起，电阻值分别为R1=10Ω和R2=20Ω，求串联电路的总电阻。
解析：在串联电路中，电流依次通过每个电阻。
因此，电阻值相加就是串联电路的总电阻。
根据公式，总电阻Rt=R1+R2=10Ω+20Ω=30Ω。
问题二：三个电阻并联在一起，电阻值分别为R1=10Ω、R2=20Ω和R3=30Ω，求并联电路的总电阻。
解析：在并联电路中，电流在分支中分流，因此总电流等于各个分支电流之和。
根据公式，总电阻Rt=1/（1/R1+1/R2+1/R3）=1/（1/10Ω+1/20Ω+1/30Ω）≈5.45Ω。
问题三：一个电阻为R1=10Ω的串联电路和一个电阻为R2=20Ω的并联电路连接在一起，求整个电路的总电阻。
解析：首先计算串联电路的总电阻，根据公式Rt1=R1=10Ω。
然后计算并联电路的总电阻，根据公式Rt2=1/（1/R2+1/R3）=1/（1/20Ω+1/Rt1）≈6.67Ω。
最后整个电路的总电阻等于串联电路和并联电路的总电阻之和，即Rt=Rt1+Rt2=10Ω+6.67Ω≈16.67Ω。
问题四：一个电阻为R1=10Ω的串联电路和一个电阻为R2=20Ω的并联电路连接在一起，如果串联电路中的电流为I=2A，求并联电路中的电流。
解析：根据串联电路中电流的特性，串联电路中的电流是相同的。
因此，串联电路中的电流为I=2A。
根据欧姆定律，电流等于电压除以电阻，即I=U/R。
根据并联电路中电流的特性，总电流等于各个分支电流之和。
因此，总电流I=I1+I2，其中I1为串联电路中的电流，I2为并联电路中的电流。
根据公式，I2=I-I1=2A-2A=0A。

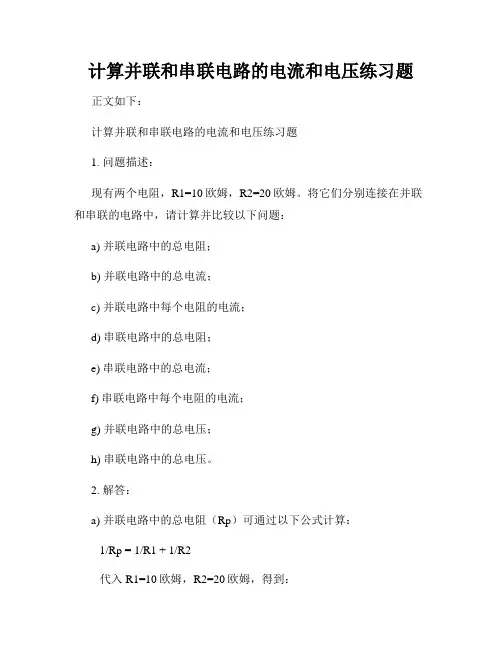

计算并联和串联电路的电流和电压练习题
计算并联和串联电路的电流和电压练习题正文如下：计算并联和串联电路的电流和电压练习题1. 问题描述：现有两个电阻，R1=10欧姆，R2=20欧姆。
将它们分别连接在并联和串联的电路中，请计算并比较以下问题：a) 并联电路中的总电阻；b) 并联电路中的总电流；c) 并联电路中每个电阻的电流；d) 串联电路中的总电阻；e) 串联电路中的总电流；f) 串联电路中每个电阻的电流；g) 并联电路中的总电压；h) 串联电路中的总电压。
2. 解答：a) 并联电路中的总电阻（Rp）可通过以下公式计算：1/Rp = 1/R1 + 1/R2代入R1=10欧姆，R2=20欧姆，得到：1/Rp = 1/10 + 1/20 = 3/20Rp = 20/3 欧姆b) 根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。
在并联电路中，总电流（It）等于每个分支电流（I1, I2）之和。
因此： It = I1 + I2其中I1、I2分别为R1、R2的电流，可通过以下公式计算：I1 = V/R1I2 = V/R2代入V=1V，R1=10欧姆，R2=20欧姆，得到：I1 = 1/10 = 0.1AI2 = 1/20 = 0.05AIt = 0.1A + 0.05A = 0.15Ac) 在并联电路中，每个电阻的电流与总电流相等。
因此，每个电阻的电流为0.15A。
d) 串联电路中的总电阻（Rs）等于各个电阻之和。
因此：Rs = R1 + R2代入R1=10欧姆，R2=20欧姆，得到：Rs = 10欧姆 + 20欧姆 = 30欧姆e) 串联电路中的总电流（Is）相等于电压（V）除以总电阻（Rs）。
因此：Is = V/Rs代入V=1V，Rs=30欧姆，得到：Is = 1V/30欧姆 = 0.033Af) 在串联电路中，电流在各个电阻中是相等的。
因此，每个电阻的电流为0.033A。
g) 并联电路中的总电压等于每个分支电压相等，并等于电压源的电压。

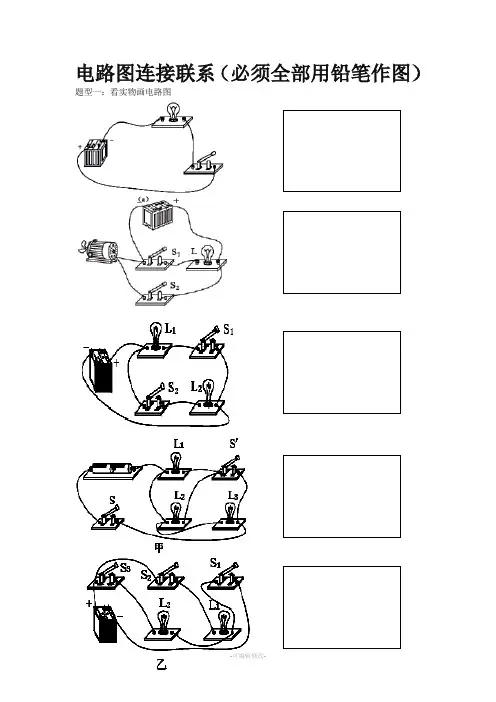

电路图专题练习—串联和并联
题型一：看实物画电路图
题型二：看电路图连实物
题型三：根据要求设计画出电路图、连实物图
1.将下图中电路元件连成并联电路，要求S1控制L1，S2控制L2，S控制L1和L2，先连接实物图，再画电路图
2.要求：L1、L2两灯并联，A1表测总电流，A2表测L2的电流
3、在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。请设计一个电路，并按设计连接图中对应的提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考

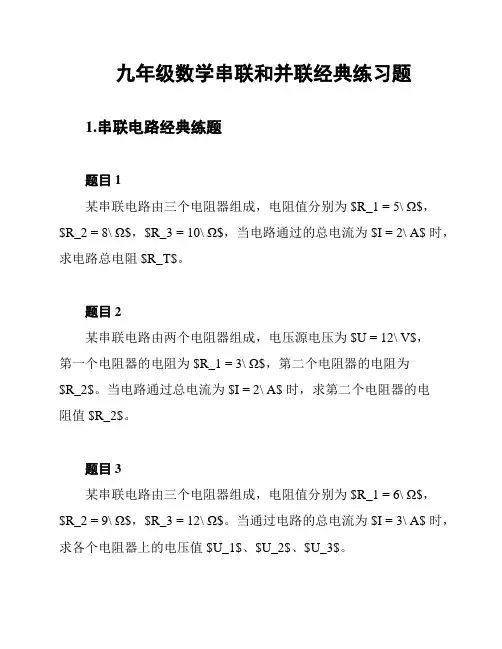

九年级数学串联和并联经典练习题
九年级数学串联和并联经典练习题1.串联电路经典练题题目 1某串联电路由三个电阻器组成，电阻值分别为 $R_1 = 5\ Ω$，$R_2 = 8\ Ω$，$R_3 = 10\ Ω$，当电路通过的总电流为 $I = 2\ A$ 时，求电路总电阻 $R_T$。
题目 2某串联电路由两个电阻器组成，电压源电压为 $U = 12\ V$，第一个电阻器的电阻为 $R_1 = 3\ Ω$，第二个电阻器的电阻为$R_2$。
当电路通过总电流为 $I = 2\ A$ 时，求第二个电阻器的电阻值 $R_2$。
题目 3某串联电路由三个电阻器组成，电阻值分别为 $R_1 = 6\ Ω$，$R_2 = 9\ Ω$，$R_3 = 12\ Ω$。
当通过电路的总电流为 $I = 3\ A$ 时，求各个电阻器上的电压值 $U_1$、$U_2$、$U_3$。
2.并联电路经典练题题目 1某并联电路由三个电阻器组成，电阻值分别为 $R_1 = 5\ Ω$，$R_2 = 8\ Ω$，$R_3 = 12\ Ω$，当电路通过的总电流为 $I = 1.5\A$ 时，求电路总电阻 $R_T$。
题目 2某并联电路由两个电阻器组成，电压源电压为 $U = 24\ V$，第一个电阻器的电阻为 $R_1 = 3\ Ω$，第二个电阻器的电阻为$R_2$。
当电路通过总电流为 $I = 3\ A$ 时，求第二个电阻器的电阻值 $R_2$。
题目 3某并联电路由三个电阻器组成，电阻值分别为$R_1 = 10\ Ω$，$R_2 = 15\ Ω$，$R_3 = 20\ Ω$。
当通过电路的总电流为 $I = 2\A$ 时，求各个电阻器上的电压值 $U_1$、$U_2$、$U_3$。
以上是九年级数学串联和并联经典练习题，希望对你的学习有所帮助。

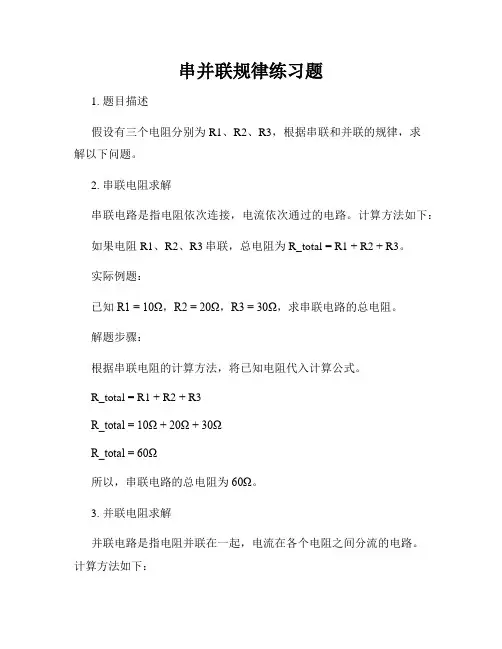

串并联规律练习题
串并联规律练习题1. 题目描述假设有三个电阻分别为R1、R2、R3，根据串联和并联的规律，求解以下问题。
2. 串联电阻求解串联电路是指电阻依次连接，电流依次通过的电路。
计算方法如下：如果电阻R1、R2、R3串联，总电阻为R_total = R1 + R2 + R3。
实际例题：已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求串联电路的总电阻。
解题步骤：根据串联电阻的计算方法，将已知电阻代入计算公式。
R_total = R1 + R2 + R3R_total = 10Ω + 20Ω + 30ΩR_total = 60Ω所以，串联电路的总电阻为60Ω。
3. 并联电阻求解并联电路是指电阻并联在一起，电流在各个电阻之间分流的电路。
计算方法如下：如果电阻R1、R2、R3并联，总电阻为1/R_total = 1/R1 + 1/R2 + 1/R3。
实际例题：已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求并联电路的总电阻。
解题步骤：根据并联电阻的计算方法，将已知电阻代入计算公式。
1/R_total = 1/R1 + 1/R2 + 1/R31/R_total = 1/10Ω + 1/20Ω + 1/30Ω1/R_total = (3/30 + 1/30 + 2/30) / Ω1/R_total = 6/30 / ΩR_total = 30Ω / 6R_total = 5Ω所以，并联电路的总电阻为5Ω。
4. 混合串并联电路求解当电路中同时存在串联和并联的情况时，可以先计算并联部分的总电阻，再将串联电阻与并联部分的总电阻串联起来，得到整个电路的总电阻。
实际例题：已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，如下所示的电路中，求电路的总电阻。
┌───R2───┐│ │──R1─┤ ││ ├─R3─│ │──────┴─────────┘解题步骤：首先，计算并联部分的总电阻。
1/R_total = 1/R2 + 1/R31/R_total = 1/20Ω + 1/30Ω1/R_total = (3/60 + 2/60) / Ω1/R_total = 5/60 / ΩR_total = 60Ω / 5R_total = 12Ω接下来，将串联电阻R1与并联部分的总电阻串联起来，得到整个电路的总电阻。
串联并联练习题
串联并联练习题一、选择题1. 在串联电路中，各处电流的关系是：A. 各处电流不同B. 各处电流相同C. 电流与电阻成反比D. 电流与电阻成正比2. 并联电路中，各支路电压的关系是：A. 各支路电压不同B. 各支路电压相同C. 电压与电流成反比D. 电压与电阻成正比3. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻小于各部分电阻中最小的一个C. 总电阻大于各部分电阻中最大的一个D. 总电阻与各部分电阻成反比4. 并联电路中，总电阻的倒数等于各支路电阻倒数之和，这个关系说明：A. 总电阻总是大于任一支路电阻B. 总电阻总是小于任一支路电阻C. 总电阻等于各支路电阻的平均值D. 总电阻与各支路电阻无关5. 当一个电阻从串联电路中移除后，电路中的总电阻将：A. 保持不变B. 变大C. 变小D. 无法确定二、填空题6. 在串联电路中，如果电阻R1=10Ω，R2=20Ω，则总电阻R总=______Ω。
7. 并联电路中，如果电阻R1=10Ω，R2=20Ω，则总电阻R总=______Ω。
8. 串联电路中，总电压U等于各部分电压之和，即U=U1+U2+...+Un，其中U1、U2、...、Un分别是各部分电阻两端的电压。
9. 并联电路中，各支路电流之和等于总电流，即I总=I1+I2+...+In，其中I1、I2、...、In分别是各支路的电流。
10. 串联电路中，如果电流I=2A，则通过每个电阻的电流均为______A。
三、简答题11. 解释为什么在串联电路中，电阻越大，通过该电阻的电压降也越大。
12. 描述在并联电路中，增加一个支路对总电阻的影响，并给出数学表达式。
13. 给出一个实际生活中串联电路的例子，并解释其工作原理。
14. 给出一个实际生活中并联电路的例子，并解释其工作原理。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=4Ω，R2=8Ω，R3=12Ω。
计算电路的总电阻和通过每个电阻的电流，假设电源电压为24V。
串联和并联(强化练习)
5.3串联和并联（强化练习）姓名：班别：1.如图所示的电路图中，属于串联电路的是______，属于并联电路的是______.A B C2．如图所示的电路图中，属于串联电路的是______，属于并联电路的是______。
3. 如图所示的电路图中，属于串联电路的是______，属于并联电路的是______.若将L2从灯座上取下，L l将____________（填“继续发光”或“熄灭，”），这说明在串联电路中, 电流有________条通路，各用电器之间相互_________．5. 在串联电路中，如改变开关的位置，它对电路的控制作用___________.6. 在串联电路中，任何一个用电器断开，其他的用电器都（）A. 不受影响B. 被影响，不能工作了C. 不受影响，但将烧坏电源D. 被烧坏7. 在并联电路中，干路中的开关是控制_______的．支路上的开关只能控制________．8. 要两盏灯各自开和关，互不影响，该采用_______联电路，家庭中的电灯、电风扇、电视机、电冰箱等电器都是___________在电路中的.9. 课室里有八盏灯四个开关，闭合任意一个开关都有两盏灯亮，这两盏灯的连接方式是___________.10. 某电路中一开关闭合时，两灯同时亮；断开时，两灯同时灭．则这两灯的连接方式是( )A. 一定是并联的 B . 一定是串联的 C. 可能是串联的，也可能是并联的 D. 以上说法都不对7．按照电路图将右图实物元件连接起来。
8. 请根据电路图连接好实物图.9. 根据实物图在虚线框中画出电路图（1）（2）（3）（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
电路的串联和并联练习题
电路的串联和并联练习题一、选择题1. 在串联电路中，各用电器之间的工作状态是：A. 相互独立B. 互相影响C. 完全相同D. 部分相同2. 在并联电路中，各用电器两端的电压是：A. 相等B. 不相等C. 串联电压之和D. 平均分配3. 下列关于串联电路的说法，错误的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻等于各用电器电阻之和D. 各用电器可以独立工作4. 下列关于并联电路的说法，正确的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻小于任一用电器电阻D. 各用电器必须同时工作二、填空题1. 在串联电路中，各用电器之间的______相等，而各用电器两端的______之和等于总电压。
2. 在并联电路中，各用电器两端的______相等，而干路中的______等于各支路电流之和。
3. 串联电路中，若某一用电器断路，则整个电路将______。
4. 并联电路中，若某一用电器短路，则其他用电器将______。
三、计算题1. 已知电阻R1=10Ω，R2=20Ω，将它们串联接在电压为U=30V的电源上，求电路中的电流I。
2. 已知电阻R1=5Ω，R2=10Ω，将它们并联接在电压为U=15V的电源上，求电路中的总电流I。
3. 在一个串联电路中，有三个电阻分别为R1=6Ω，R2=8Ω，R3=12Ω，求整个电路的总电阻R。
4. 在一个并联电路中，有三个电阻分别为R1=4Ω，R2=6Ω，R3=8Ω，求整个电路的总电阻R。
四、判断题1. 串联电路中，电阻越大，电流越小。
（）2. 并联电路中，电阻越大，电流越小。
（）3. 串联电路中，各用电器可以独立工作。
（）4. 并联电路中，总电阻小于任一用电器电阻。
（）五、作图题1. 请画出两个电阻R1和R2串联的电路图。
2. 请画出两个电阻R1和R2并联的电路图。
六、简答题1. 简述串联电路的特点。
2. 简述并联电路的特点。
3. 为什么在串联电路中，电流处处相等？4. 为什么在并联电路中，各支路两端的电压相等？七、应用题1. 一个小灯泡的额定电压为3V，若要将其接入家庭电路（电压为220V）中正常工作，应该如何连接电路？请说明理由。
串、并联电路的电流规律 巩固练习(提高)
【巩固练习】一、选择1. (多选)下列说法中正确的是（）A．串联电路中的各处电流是相等的 B．串联电路的各处的电流也可能不等C．并联电路中干路中的电流一定大于任一支路中的电流 D．并联电路中各支路中的电流一定相等2.（多选）某同学想判断灯是串联的还是并联的，其中不能肯定两灯是并联的情况的是（）A.两灯的亮度不同B.两灯中的电流相同C.两灯中的电流不同D.家中客厅里的灯和厨房里的灯3.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。
他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零。
若电路中只有一处故障，下列对于故障的判断正确的是（）A．灯L1处出现了短路 B．灯L2处出现了短路 C．灯L1处出现了断路 D．灯L2处出现了断路4.10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( ) A．0.1mA B.10mA C.0.1A D.1000mA5.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C。
关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C6.如图所示的三个电路中，当闭合开关S后，下列说法不正确的是（）A.甲图中，电流表的示数为通过三盏的电流之和B.乙图中，电流表的示数为通过三盏的电流之和C.乙图中，电流表的示数为通过灯L1的电流D.丙图中，电流表的示数为通过灯L1和L3电流之和二、填空7. 小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为，c处电流为；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为。
串联和并联电路练习题
串联和并联电路练习题一、选择题1. 在串联电路中，下列哪个说法是正确的？A. 电流在各个电阻上是相同的B. 总电阻等于各个电阻之和C. 电压在各个电阻上分配D. 所有选项都正确2. 并联电路中，下列哪个说法是错误的？A. 电流在各个电阻上分配B. 总电阻小于最小的电阻C. 电压在各个电阻上是相同的D. 电流等于各个分支电流之和3. 串联电路的总电阻与各个电阻的关系是：A. 总电阻等于各个电阻之和B. 总电阻小于最小的电阻C. 总电阻小于最大的电阻D. 总电阻等于各个电阻的倒数之和4. 并联电路的总电阻与各个电阻的关系是：A. 总电阻等于各个电阻之和B. 总电阻等于各个电阻的倒数之和C. 总电阻小于最小的电阻D. 总电阻等于各个电阻的平方和5. 在串联电路中，如果电阻R1和R2的阻值分别为10Ω和20Ω，那么总电阻Rt是多少？A. 5ΩB. 15ΩC. 30ΩD. 40Ω二、填空题6. 在串联电路中，如果总电压为U，电阻R1的电压为U1，电阻R2的电压为U2，那么U等于U1加上_________。
7. 在并联电路中，如果总电流为I，通过电阻R1的电流为I1，通过电阻R2的电流为I2，那么I等于I1加上_________。
8. 串联电路中的总功率P总可以通过公式_________来计算。
9. 并联电路中的总功率P总可以通过公式_________来计算。
10. 如果电阻R1和R2串联，它们的总电阻Rt等于_________。
三、简答题11. 解释串联电路中电流的特点，并给出一个实际应用的例子。
12. 解释并联电路中电压的特点，并给出一个实际应用的例子。
四、计算题13. 假设有两个电阻R1=50Ω和R2=100Ω，它们串联在一个电压为12V的电源上。
计算通过每个电阻的电流和总电流。
14. 假设有两个电阻R1=30Ω和R2=60Ω，它们并联在一个电压为24V 的电源上。
计算通过每个电阻的电流和总电流。
五、实验设计题15. 设计一个实验来验证串联电路中电流的一致性。
人教新课标版初中八上5.3串联和并联能力提高题
人教新课标版初中八上5.3串联和并联能力提高题1．如图5.3-9所示：(1)如果使灯L1亮，必须闭合的开关是________；如果使灯L2亮，必须闭合的开关是________．(2)S1 S2 S3都闭合时，灯L1和L2都亮了，这时若S2断开，________灯不亮；若S3断开，________灯不亮；S1断开，________灯不亮．2．在图5.3-10中为连接一个两盏灯的并联电路．芳芳想用开关S控制两盏灯，应将线端M 接在图中________点；小刚想用开关S只控制灯L2，则应将线端M接在图中________点．3．(2007·四川达州)在物理兴趣小组实验中，某同学用一个开关能同时控制两只小灯泡，这两只灯泡() A．可能是串联，也可能是并联B．一定并联C．一定串联D．无法确定4．如图5.3-11所示四个电路中，当开关闭合后，小灯泡L l、L2都发光的是() 5．如图5.3-12所示四个电路中，L1、L2属于并联接法的是( )6．(2007·成都)节日用的小彩灯，在一个灯泡坏了以后，其他的灯泡都不能正常工作，则这些小彩灯() A．一定是串联的B．一定是并联的C．可能是串联的，也可能是并联的D．无法判定7．如图5.3-13所示电路，开关S1和S2闭合后，则() A．两灯都亮B．两灯都被短路C．L l亮，L2被短路D．L2亮，L1被短路8．在图5.3-14四个电路图中，属于串联电路的是()，属于并联电路的是()9．如图5.3-15所示电路图，下列说法错误的是() A．若S1、S3断开，S2闭合，则两灯串联B．若S l、S3闭合，S2断开，则两灯并联C．若S1、S2闭合，S3断开，只有L2发光D．当三只开关都闭合时，L1、L2均能发光10．在“组成串联电路”的学生实验中，如图5.3-16所示，当开关S闭合时，灯L1、L2均不亮．某同学用一根导线去检查电路的故障：他将导线先并联在灯L1两端时发现灯L2亮，灯L1不亮；然后并联在灯L2两端时发现两灯均不亮．由此可以判断() A．灯L1短路B．灯L1开路C．灯L2短路D．灯L2开路11．学校有前门和后门，在前门和后门各有一个开关，在学校保卫科有红绿两盏灯和电源．要求：前门来人红灯亮，后门来人绿灯亮．请设计这个电路，在方框内画出电路图，并连接图5.3-17的实物图．12．图5.3-18所示的电路中，要求开关S1能独立控制L2，开关S2能控制L l和L2，请把图中连接错的导线打上“×”号并画上正确的连线，再根据正确的电路画出电路图．13．有两只灯泡、两个开关、一个电源、导线若干．要求：①两个开关都闭合，两只灯泡都亮；②闭合S1断开S2，只有L2亮；③断开S1闭合S2，L l和L2都不亮．根据要求画出可能的电路图．14．(2007·大连)用笔画线将图5.3-19中的器材连成电路．(要求：两灯并联，开关控制两盏灯)15．在两条道路的交叉口安装红绿灯指挥车辆，可保障行车安全，如图5.3-20a所示，当AB 方向红灯L3亮时，CD方向绿灯L1同时亮．请同学们按上述要求在图5.3-20b中的虚线框内画出L1、L2、L3、L4连接图，完成一个“红绿灯”的模拟电路(图b中S是一个单刀双掷开关．注意图中必须标注4个灯的代号L1、L2、L3、L4)．16．(2007·内蒙古)某花园花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个以及足够长的细导线，设计一个值班人员看护花园的报警器．要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响．请在下面方框内画出你设计的电路图．17．有一个密封的盒子，上面有两盏电灯、一个开关，闭合开关，两只灯泡都亮，断开开关，两只灯泡都不亮．不用任何仪器，不准打开盒子．怎样判断此两灯是串联还是并联．请你帮助找到解决问题的方法并说明你的理由．方法：理由：18．(2007·河南)小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好．四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光．如图为几位同学设计的模拟电路图，你认为最符合上述要求的是()19．(2007·湖南衡阳)如图5.3-22所示的电路中，要使R l和R2组成并联电路，则应将() A．S2闭合，S l、S3断开B．S3闭合，S1、S2断开C．S1、S2闭合，S3断开D．S2、S3闭合，S l断开20．(2007·无锡)投影机的光源是强光灯泡，发光时必须用风扇给它降温．现想设计投影仪的电路，要求：带动风扇的电动机先启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光．图5.3-23中符合设计要求的是()21．(2007·湖北宜昌)教室走廊里的电灯是由对声和光敏感的开关控制着的，“光控”开关只会在夜间闭合，“声控”开关在有声音的时候自动闭合，过一会儿又自动断开，这样电灯只会在夜晚有声音时才会亮，图5.3-24中四个电路图符合要求的是()参考答案1．(1)S1、S3，S1、S2(2)L2，L1，L1、L22．B或C，A解析：找准节点，把握串、并联特点．3．A4．B解析：A中无电源；C中，开关闭合，则电路短路；D中，S闭合后，L2被短路，只有L1亮．5．B6．A解析：小彩灯的工作相互影响，是串联．7．D解析：S1为总开关，S2闭合后与L1并联，L l被短路．8．B；ACD9．D解析：S1、S2、S3均闭合时，L1、L2电路都被短路，灯不亮，电源损坏．S1、S2闭合，S3断开时，灯L1被短路，灯L2发光．10．B解析：用导线并在L1两端时，L2亮，说明L2未开路或短路，排除C、D；导线并在L2两端均不亮，说明L1开路．如果L1短路，灯L2会亮，排除A．11．如图所示：12．如图所示：13．如图所示：14．如图所示：(其他合理接法也可)15.解析：AB方向红灯L3亮时，CD方向绿灯L l同时亮，说明开关同时控制L l、L3；L1、L3为串联或并联；同样L2、L4为串联或并联；这两部分互不影响，应为并联关系．16．如图所示：17．方法：取下一只灯泡，如果另一只灯泡还亮，则这两只灯泡是并联；如果另一只灯泡不亮，则两只灯泡是串联．理由：串联电路各用电器相互影响，并联电路各用电器相互不影响．18．D解析：先判断四个开关的连接情况，只要有一个开关断开，灯就发光，四个都闭合，灯不发光，可见四个开关是相互影响的，四个开关应串联；通常情况，开关与灯串联，但此题开关断开时灯发光，所以开关与灯并联，四个开关都闭合时，灯被短路，不发光，但为了避免整个电路造成短路，电路中应再接入一个电阻．19．C解析：先明确并联电路的连接特点：用电器的两端分别连在一起，然后接在电路中，再结合电路图：电阻R1、R2两端已接在一起，应再接到电源负极，所以应闭合S2，再将电阻R1、R2的另两端接在一起，所以应闭合S1，若S3再闭合，就会造成短路，所以S3应断开．20．C解析：灯泡与风扇的工作是独立的，二者应并联，根据题意，电动机应先启动，B 中同时工作，D中灯先工作，所以应选C．21．A解析：首先明确开关与灯泡应串联，再判断两开关的连接情况，光控开关与声控开关同时闭合，灯才会亮，两开关应串联．。
串联电路和并联电路作图专项练习
串联电路和并联电路作图专项练习电路练习一：根据电路图连接实物图
电路练习二：根据实物图画电路图
S1
S2S3
L1 L2
练习三按要求设计电路
1．厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图5所示的电路中，你认为符合上述要求的是（）
2．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。
下面几个电路图中符合要求的是（）
3．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。
图7所示四个电路中，能体现该装置工作原理的是（）
4、为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。
下列设计最合理的电路图是（）
C D
B
A
图7
L 1
L 2
A 2
A 1
S
1、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。
2、图4中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
3、
4、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。
5、根据电路图连接实物图
L 1 L 2 S 1 图 3 S 2
S 2 L 1 L 2 S 1 图 4 S L 1 L 2 S 1
图13
S。
串联电路和并联电路练习题(含答案)
串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中,AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V~30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V;当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是［］A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路,总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小,有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）.使用时联接方式可以是串联，也可以是并联,如图5所示,则[ ]A．串联时,阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时,阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为［］A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡,当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变,现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是［］A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω,A、B两端接在电压恒定的电源上,则［］A．S断开时,R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
串联和并联专项练习及答案
串联和并联专项练习及答案一、单选题1.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A. B.C. D.2.如图所示的电路中，下列说法不正确的是（）A. 只闭合开关S1，灯L2发光B. 只闭合开关S2，两个灯泡串联C. 开关S1、S2、S3可以都闭合D. 闭合开关S1、S3两个灯泡并联3.为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。
当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起。
图所示的电路图中符合这一情况的是（）A. B.C. D.二、填空题4如图所示电路中，只闭合S1、S2时，灯L1、L2是______ ，只闭合S3时，灯L1、L2是______ （选填“串联”或“并联”），同时闭合开关______ 会造成电源短路．三、作图题5试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
6根据电路图画出实物图，注意连线不要交叉．7根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
请在方框内画出如图所示的实物电路的电路图．答案和解析1.【答案】D【解析】【分析】此题考查串、并联电路的设计。
由题意知，只有坐在座椅上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电源，可使电路对电源不被短路．【解答】A．指示灯与S1串联后与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故A不符合题意；B．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故B不符合题意；C．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故C不符合题意；D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故D符合题意。
串联并联高中练习题及讲解
串联并联高中练习题及讲解在高中物理学习中，电路的串联和并联是基础且重要的概念。
以下是关于串联和并联电路的练习题及讲解。
练习题一：串联电路的电阻计算假设有两个电阻，R1 = 100 Ω 和R2 = 200 Ω，它们串联在一起。
求整个串联电路的总电阻。
解答：在串联电路中，总电阻等于各个电阻的和。
因此，总电阻 R_total = R1 + R2 = 100 Ω + 200 Ω = 300 Ω。
练习题二：串联电路的电流计算已知串联电路中的总电压为12V，总电阻为300 Ω。
求通过电路的电流。
解答：根据欧姆定律，电流 I = V / R，其中 V 是电压，R 是电阻。
将已知数值代入公式，得到I = 12V / 300 Ω = 0.04 A。
练习题三：并联电路的电阻计算假设有两个电阻，R3 = 300 Ω 和R4 = 600 Ω，它们并联在一起。
求整个并联电路的总电阻。
解答：在并联电路中，总电阻的倒数等于各个电阻倒数的和。
即 1/R_total= 1/R3 + 1/R4。
计算得到1/R_total = 1/300 Ω + 1/600 Ω =0.00333 + 0.00167 = 0.005。
因此，R_total = 1 / 0.005 = 200 Ω。
练习题四：并联电路的电压计算已知并联电路中的电源电压为12V，其中一个分支的电阻为200 Ω。
求该分支的电压。
解答：在并联电路中，所有分支的电压相等。
因此，该分支的电压等于电源电压，即 V_branch = 12V。
练习题五：串联与并联电路的功率计算假设串联电路中的电阻为300 Ω，电源电压为12V。
并联电路中的电阻为200 Ω，电源电压也为12V。
求两个电路的功率。
解答：功率 P = V^2 / R。
对于串联电路，P_serial = (12V)^2 / 300 Ω = 144 / 300 = 0.48 W。
对于并联电路，P_parallel = (12V)^2 / 200Ω = 144 / 200 = 0.72 W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联、并联电路计算
强化练习
串联电路计算题
1．如图所示，电阻R1=12欧。
电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。
问：电源电压为多大？电阻R2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．如图所示，电源电压为12伏，保持不变。
电阻R1=20欧，电键SA闭合后，
电流表示数为0.2安。
问：R1两端的电压多大？电阻R2的阻值多大？
4．如图所示，滑动变阻器的变阻范围为0~20欧，闭合电键，当滑片在左端
时，电压表、电流表的读数分别为12伏和0.3安，求：
（1）电源电压
（2）电阻R1的阻值
（3）当滑片移到右端时，电流表、电压表的读数。
5．如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2
上标有“20Ω 1A”的字样。
(1)滑片P在a点时，电压表的示数是多少？(2)滑片P
在a点时，电流表的示数是多少？(3)滑片P在中点时，电压表的示数是多少？
6．在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变
阻器R2规格为“60Ω，2A”。
当电键K闭合时,电流表A的示数为0.2
安。
(1)求电压表V1和V2的示数。
(2)滑动变阻器连入电路中的阻值。
(3)电流表示数的最大值能到达多少？（4）电压表V2示数最大能达到
多少伏？
7．在如图所示的电路中，电源电压为6伏且不变。
电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S，电流表示数为0.2安。
求：（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一
R1
S
R2
P
V
A
仅供学习与交流，如有侵权请联系网站删除谢谢- 2 -
仅供学习与交流，如有侵权请联系网站删除 谢谢- 2 -
个已达满刻度，此时电压表和电流表的示数。
并联电路计算题
1．如图所示电路中，R 1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A ，请计算：⑴电源电压；⑵通过R 2的电流；⑶电阻R 2的阻值。
2．如图所示，电阻R 1为20欧，电键S 断开时，电流表示数为0.2安；电键S 闭合时，电流表示数为0.5安。
求：（1）电源电压；（2）电阻R 2的阻值。
1
3．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧。
先闭合电键S 1，电流表的示数为0.3安，再闭合电键S 2，电流表的示数变化了0.2安。
求： （1）电源电压U 。
（2）电阻R 2的阻值。
（3）通电10秒，通过电阻R 1某横截面的电量。
4．如图所示的电路，电阻R 1的阻值为40欧，R 2的阻值为60欧。
电键S 闭合时，电流表A 的示数为0.3安，求： （1）电源电压U 。
（2）通过R 2的电流I 2。
5．如图所示，电阻R 1=40欧，电键SA 断开时，电流表的示数为0.1安；电键SA 闭合时，电流表示数为0.3安。
问：电源电压为多大？电阻R 2的阻值为多大？
6．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应并联多大的电阻？
7．在如图所示的电路中，电阻R 1的阻值为10欧。
闭合电键S ，电流表A 1的示数为0.3安，电流表A 的示数为0.5安。
求:(1)通过电阻R 2的电流。
(2)电源电压U 。
(3)电阻R 2的阻值。
S 1
R 2 R 1
A
S 2。
