电气配管敷设方式的符号

在线路敷设方式的标注好有几符号，简单的归纳一下有：1、（最近）标注文字符号；另用符号：2、新的；3、旧的7-01穿焊接钢管敷设1、SC 2、无3、G穿水煤气管（厚壁）1、无2、RC 3、GG7-02 穿电线管敷设1、MT 2、TC 3、DG7-03 穿硬塑料管敷设1、PC 2、无3、VG7-04 穿阻燃半硬聚氯乙烯管敷设1、FPC 2、无3、RVG穿PVC管敷设1、PC 2、GY 3、SG7-05 用桥架敷设1、CT7-06 金属线槽敷设1、MR钢线槽敷设2、SR7-07 塑料线槽敷设1、PR 3、XC7-08 沿钢索敷设1、M 3、S7-09 穿聚氯乙烯塑料波汶电线管敷设1、KPC7-10 穿金属软管敷设1、CP 3、SPG7-11 直接埋设1、DB7-12 电缆沟敷设1、TC7-13 混凝土排管敷设1、CE扣压式薄壁镀锌钢管KBG，紧定式薄壁电气管JDG。

SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm，SC 是厚壁镀锌钢管，用于地下室电气敷管,TC 是电工管，用于地上电气敷管,以上两种管在混凝土暗敷时均不用做内防腐.KBG套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘.KBG适用于明敷设的薄壁金属管材，它不同以往的SC管材在进行接地跨接是要进行焊接而且做防腐处理。

而这类管材只需在两管连接处卡管螺丝连接即可，它不像有的人所说是在地下层（隐蔽曾）用的，这是因为它的最大壁厚不超过1毫米。

所以不适用隐蔽层的埋管。

这一点在施工的时候一定要注意。

隐蔽层尤其是混凝土浇灌层一定要用厚壁管材。

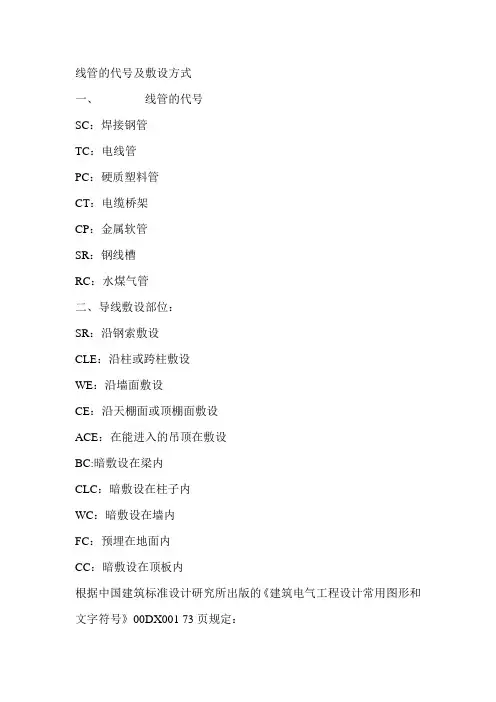

sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。

新标注的TC，指的是薄壁电线管。

以上通称焊接钢管。

新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事,SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。

是黄色的。

壁厚为1.2mm。

2.5左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。

只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

性能优越JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

工程验收JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》。

进行工程验收。

价格便宜价格相对低廉是JDG的一个突出优点。

以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。

KBG为套接扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。

其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。

扣压紧定与套接紧定KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。

KGB管壁厚和管大小有关。

大于16的也有1.2的，更有的1.0的也有一、管子的成型工艺。

1、焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。

然后专用焊机接着将一条管缝焊接。

外焊缝打磨光亮。

一般的焊管的内毛刺不打的。

只有精密焊管才打内毛刺。

2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝。

承受压力比焊管大。

二、钢管的用途分：1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。

年纪大的都知道，中国从穷变富，很多叫法带有时代特色，不要太较真。

原来哪有钱镀锌呀，刷两道漆就行了。

黑嘛，就叫它黑铁管吧。

2、电线管就是穿电线用的薄壁管。

那个时候只有个标准，没有人生产。

其实八九十年代都用水煤气管。

三、钢管的防腐蚀分：3、白铁管就是镀锌焊接钢管。

内外都镀锌了，可以输送自来水。

咱们电气的就拿来当穿线了。

一般管壁都比较薄。

现在市场上的很差。

弯管器弯角度大了要爆口子。

钢管：钢管是指两端开口并具有中空断面，其长度与周边之比较大的钢材，按生产方法可分为无缝钢管和焊接钢管，钢管的规格用外形尺寸（如外径或边长）及壁厚表示，其尺寸范围很广，从直径很小的毛细管直到直径达数米的大口径管。

钢管可用于管道、热工设备、机械工业、石油地质勘探、容器、化学工业和特殊用途。

无缝钢管：无缝钢管是指由整块金属制成的表面上没有接缝的钢管。

按生产方法可分为热轧管、冷轧管、冷拔管、挤压管。

按断面形状可分为圆形和异形两种。

无缝管的最大直径达650毫米（扩径管），最小直径为0.3毫米（毛细管）。

按厚度不同又可分为厚壁管和薄壁管。

无缝管主要用作石油地质勘探管、石油化工用裂化管、锅炉管、轴承管以及汽车、航空用高精度结构钢管等。

焊接钢管：焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。

按焊接方法不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。

按焊缝形状可分为直缝焊管和螺旋焊管。

电焊钢管用于石油钻采和机械、制造业等。

炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。

焊接钢管比无缝钢管成本低、生产效率高。

：紧定式（JDG）/扣压式（KBG）是由钢导管，附件以及专用施工工具三大系列六组型号组成。

一、系列产品主要性能1、符合技术标准DG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。

2、钢材选材优良JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

3、适应范围广泛JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。

4、施工简易方便无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。

只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。

管路转弯处用弯管器可现场弯曲相应的弧度。

5、品质性能优越JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

6、综合比价优惠与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。

7、工程验收顺利JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。

二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。

使用配套专用工具可弯角，不变型，不断裂。

一般定长4米，根据要求可另定长度。

标准型壁厚1.60mm, 其它型壁厚1.20mm和1.00mm，明敷暗敷均可使用。

标准型规格有六种：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50 参数如表1：表1 单位：（mm）规格Φ16Φ20 Φ25 Φ32 Φ40 Φ50 外径 16 20 25 32 40 50 外径公差 0 0 0 0 0 0 -0.30 -0.30 -0.30 -0.40 -0.40 -0.40 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚公差±0.15 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度 4000 4000 4000 4000 4000 4000 长度公差±5.00 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00 镀锌五彩钢管、镀锌银色钢管三、JDG附件1、普通直管对接头采用优质钢导管加工而成，双面镀锌保护供管与管的连接。

直管对接头采用中间一道滚压的定位凹槽，从而形成一定的锥度，导管插入后内壁不但平整光滑，不影响穿线，可使钢导管插紧定位。

密封性能好，暗敷时砂浆甚至水份不易进入钢导管内。

定位槽与JDG钢导管壁厚一致，套紧后两管之间平滑无毛刺，JDG系列直管对接头两端各有一个（Φ32以上两个）带紧定螺钉的螺纹孔，螺纹孔长度大于直管对接头壁厚，所攻丝扣强度高，连接更加安全可靠，规格与钢导管配套使用，参数如表2： JDG 直管对接头 JDG 锌铝合金直管对接头表2 JDG直管对接头参数单位：（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40 Φ50 内径 16 20 25 32 40 50 内经允许偏差 0 0 0 0 0 0 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 外经 19.20 23.20 28.20 35.20 43.20 53.20 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 总长 55 55 55 75 90 105 凹槽内经 12.80 16.80 21.80 28.80 36.80 46.80 凹槽内经允许偏差 + 0.40 + 0.40 + 0.40 + 0.80 + 0.80 + 0.80 0 0 0 0 0 0 螺纹孔直经 5 5 5 5 5 5 螺纹孔长度 3 3 3 3 3 3 两上螺纹孔中心距 41 41 41 61 76 91 两螺纹孔中 0 0 0 0 0 0 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚公差±0.15 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 心允许偏差 -0.30 -0.30 -0.30 -0.30 -0.30 -0.302、螺纹锁接头和弯接头采用优质钢导管加工而成，双面镀锌保护，供管与盒连接使用。
