箱梁裂缝处理方案
箱梁是一种常见的结构构件,在建筑和桥梁工程中广泛应用。
然而,由于外界环境和结构自身的变化,箱梁裂缝问题逐渐显露出来。
裂缝的出现不仅影响了结构的美观度,还可能影响到结构的强度和安全性。
因此,及时处理箱梁裂缝问题,具有重要意义。
本文将介绍一些常用的箱梁裂缝处理方案。
1. 箱梁裂缝的成因分析在进行箱梁裂缝处理之前,首先需要进行裂缝的成因分析,以便更好地选择合适的处理方案。
箱梁裂缝的成因主要包括以下几点:1.1 温度变化引起的裂缝:箱梁在受到温度变化时,由于不同部位的热胀冷缩不一致,易产生应力集中而引起裂缝。
1.2 混凝土收缩引起的裂缝:在混凝土初凝和固化过程中,由于混凝土水分的蒸发和反应产物形成,会引起体积收缩,导致箱梁出现裂缝。
1.3 结构荷载引起的裂缝:结构荷载的作用下,箱梁可能会超过其承载能力而产生裂缝。
1.4 设计和施工缺陷引起的裂缝:一些设计或施工缺陷,如钢筋布置不当、混凝土配合比不合理等,会导致箱梁出现裂缝。
2. 箱梁裂缝处理方案针对不同的箱梁裂缝成因,可以采用不同的处理方案。
2.1 温度变化引起的裂缝处理针对温度变化引起的裂缝问题,可以采取以下处理方案:2.1.1 温度控制与调节:合理控制箱梁的温度变化范围,采用保温材料和隔离层等措施,减少温度差异,降低温度引起的应力集中。
2.1.2 加强连接节点:对于温度变化较大的箱梁,可以在连接节点处加强设计,采用柔性连接方式,以减少裂缝的发生。
2.1.3 应力释放措施:通过设置伸缩缝、裂缝控制带等措施,使得箱梁在温度变化时能够有一定的应力释放和变形空间,从而减少裂缝的出现。
2.2 混凝土收缩引起的裂缝处理对于混凝土收缩引起的裂缝问题,可以考虑以下处理方案:2.2.1 控制混凝土配合比:在设计和施工过程中,合理控制混凝土配合比,选择合适的水灰比和掺合料,以减少混凝土收缩现象。
2.2.2 加强混凝土养护:对于已施工的箱梁,加强混凝土的养护工作,保持适当的湿度,减少混凝土水分的蒸发,降低收缩裂缝的产生。
现浇箱梁裂缝处理方案
现浇箱梁裂缝处理方案
现浇箱梁裂纹处理方案
1、工程描述
云浮铁路桥现浇箱梁段单幅共一联四跨,采用先浇注底板再浇注顶板的分层施工方法,砼浇注时采用天泵入模,连续均衡施工。
左幅段第一施工段顶板内侧产生少量裂纹。
裂纹位置不规则,主要在顶板与腹板处。
第一施工段施工时间是2009年2月11日,2月16日发现裂纹,2月17日开始进行观测。
2、裂纹产生的原因分析
由于施工时温差较大砼水化热产生的温度较高,在砼浇注后箱梁内侧顶板养护不及时,产生数条细小(≤0.1mm)裂纹。
3、裂纹的观测情况
裂纹出现的位置在内箱顶板上,其长度在0.2-1m不等,现场对每条裂纹做了标示。
通过放大镜对每条裂纹进行长达4个月观测,其长度和宽度均未变化(具体见裂纹观测变化表),凿开裂纹确定其深度,裂纹深度在5mm以内。
4、处理方法
根据《公路桥涵施工技术规范》、《评定标准》及《公路钢筋混凝土及预应力混凝土桥涵设计规范》对裂纹的容许宽度为不大于0.15mm。
从耐久性考虑,对裂纹处混凝土表面进行清洗,采用环氧树脂封闭处理。
处理方法是否合理,请总监办批示。
广梧四标项目部
2009-7-2。
外海大桥箱梁裂缝修补方案
江门外海大桥箱梁裂缝修复方案根据箱梁裂缝的实际开裂情况,对于宽度为0.2~0.54mm的裂缝修复采用压力灌浆及粘贴碳纤维加固法;对于宽度小于0.2mm的裂缝修复采用环氧胶泥填充密封法。
具体维修方案如下:1维修依据(1)《江门外海大桥检测报告》(2007年);(2)《港口工程混凝土粘接修补技术规程》(JTJ/T271-99);(3)《混凝土结构加固设计规范》(GB 50367-2006)。
2对于宽度为0.2~0.54mm的裂缝修复2.1裂缝压力灌浆2.1.1灌浆材料要求灌浆材料采用中交四航工程研究院有限公司研制的湿固化改性环氧灌浆液。
现场配制要求如下:a.配合比(重量比):湿固化改性环氧灌浆液主剂∶固化剂 = 100∶8-10(视气温的变化可作适当的调整)。
b. 湿固化改性环氧灌浆液配制时必须边配边灌注,并且彻底搅拌均匀,防止过早硬结而无法灌注,稠度不满足要求的灌浆液应废弃。
2.1.2 裂缝压力灌浆施工工艺(1)裂缝清洁:裂缝修补时,首先查明裂缝位置、大小及走向,由现场监理工程师确认,然后清除混凝土裂缝表面松散层和缝内溶出物,并避免残渣堵塞裂缝。
当裂缝表面或内部有油污时,用工业清洁剂在压力作用下清除油污。
(2)封缝和埋设灌浆嘴:封缝材料使用环氧胶泥;灌浆嘴的埋设间距根据裂缝的宽度和深度设置,一般为300~600mm,灌浆嘴的位置应设在裂缝较宽处、裂缝端部和裂缝交叉处。
对贯穿裂缝应两面交错设嘴。
(3)压气试验:封缝和埋设灌浆嘴完成后,必须对灌浆嘴的连通和裂缝的封闭情况进行压气试验。
如发现漏气,及时进行封堵。
(4)灌浆:从一端向另一端自下而上依次进行,待邻近的嘴子出浆后,止浆堵嘴,然后换嘴进浆。
根据类似工程经验,灌浆压力暂定为0.2~0.6 MPa,施工时根据裂缝的大小和连通情况进行调整。
(5)封孔:待灌浆液变稠固结后,除去外露灌浆嘴,表面用环氧胶泥修缮平整。
2.1.3施工流程图裂缝压力灌浆施工流程见图1图1:裂缝压力灌浆施工流程图2.2粘贴碳纤维加固2.2.1碳纤维布及粘贴胶的性能指标(1)碳纤维布:采用得力佳有限公司的CYMAX L300C针碳纤维布条或其它同类产品,其技术性能指标如下:1)标称厚度:0.167mm;2)抗拉强度标准值:4108MPa;3)弹性模量:236000MPa;4)延伸率:1.70%。

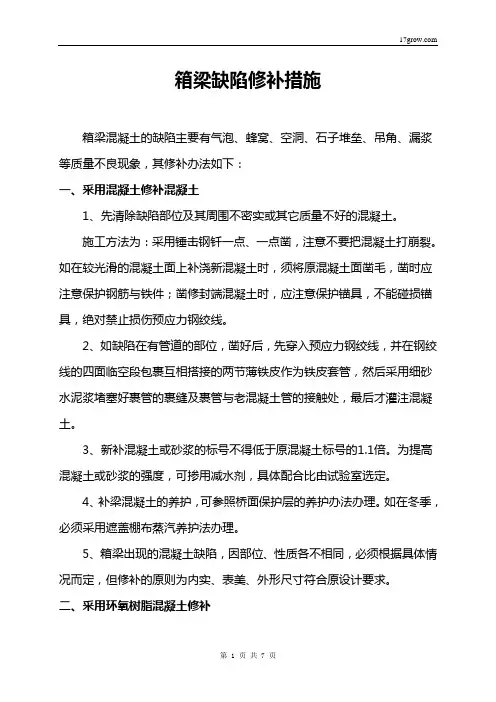

箱梁缺陷修补措施
箱梁缺陷修补措施箱梁混凝土的缺陷主要有气泡、蜂窝、空洞、石子堆垒、吊角、漏浆等质量不良现象,其修补办法如下:一、采用混凝土修补混凝土1、先清除缺陷部位及其周围不密实或其它质量不好的混凝土。
施工方法为:采用锤击钢钎一点、一点凿,注意不要把混凝土打崩裂。
如在较光滑的混凝土面上补浇新混凝土时,须将原混凝土面凿毛,凿时应注意保护钢筋与铁件;凿修封端混凝土时,应注意保护锚具,不能碰损锚具,绝对禁止损伤预应力钢绞线。
2、如缺陷在有管道的部位,凿好后,先穿入预应力钢绞线,并在钢绞线的四面临空段包裹互相搭接的两节薄铁皮作为铁皮套管,然后采用细砂水泥浆堵塞好裹管的裹缝及裹管与老混凝土管的接触处,最后才灌注混凝土。
3、新补混凝土或砂浆的标号不得低于原混凝土标号的1.1倍。
为提高混凝土或砂浆的强度,可掺用减水剂,具体配合比由试验室选定。
4、补梁混凝土的养护,可参照桥面保护层的养护办法办理。
如在冬季,必须采用遮盖棚布蒸汽养护法办理。
5、箱梁出现的混凝土缺陷,因部位、性质各不相同,必须根据具体情况而定,但修补的原则为内实、表美、外形尺寸符合原设计要求。
二、采用环氧树脂混凝土修补①参考配方为a.保证修补部位与原混凝土面密切胶结,参考配方如下:树脂胶配方b.树脂砂浆:其用途是修补局部较小体积的混凝土缺陷和底面混凝土缺陷,其参考配方如下:树脂砂浆配方注:水泥和立德粉之比,应根据颜色情况而定一般比例为立德粉:水泥=3:1。
修补底面应用模板顶实,配置流动性大的砂浆,此时,减少水泥、立德粉和砂子的重量(可用参考配合比用量的50-60%)。
②所用的原材料不得含有水分。
③材料加温a.夏季材料不加温,保持砂石干燥;b.冬季外温较低时,砂、石用文火加热,可升温至35~40℃;c.树脂加温以能流动度为度,不能用明火直接烘烤;d.水泥、立德粉等均不能加热。
④修补a.表面清理;彻底清除劣质混凝土,再轻轻剔除由于凿除劣质混凝土而遭受损伤的表面,吹净表层的粉尘,烤干表面,并用丙酮清洗表面;b.修补预留孔洞:先穿入钢绞线束,再用铁丝束覆盖,一面堵塞孔道,近关口部分的混凝土修补时,不得减小孔道直径;c.选择配方:修补侧面混凝土空洞时,宜用低流动配方,以便分层砸实,防止流坍;修补底面混凝土时,宜用树脂混凝土,分层砸实,最后用树脂砂浆找面抹平。

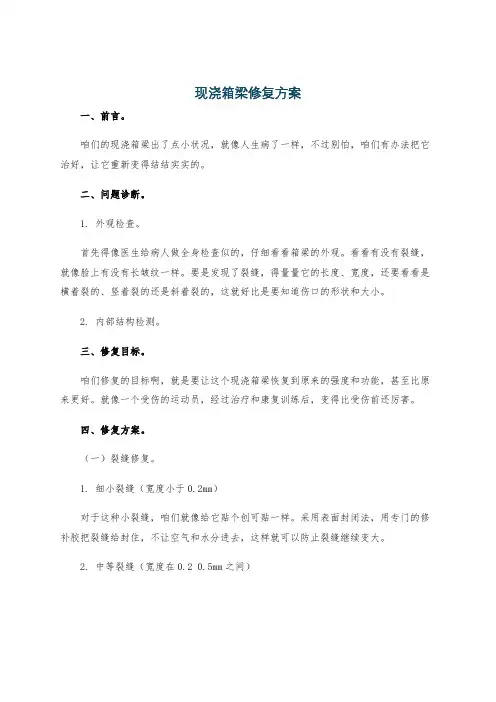

现浇箱梁修复方案
现浇箱梁修复方案一、前言。
咱们的现浇箱梁出了点小状况,就像人生病了一样,不过别怕,咱们有办法把它治好,让它重新变得结结实实的。
二、问题诊断。
1. 外观检查。
首先得像医生给病人做全身检查似的,仔细看看箱梁的外观。
看看有没有裂缝,就像脸上有没有长皱纹一样。
要是发现了裂缝,得量量它的长度、宽度,还要看看是横着裂的、竖着裂的还是斜着裂的,这就好比是要知道伤口的形状和大小。
2. 内部结构检测。
三、修复目标。
咱们修复的目标啊,就是要让这个现浇箱梁恢复到原来的强度和功能,甚至比原来更好。
就像一个受伤的运动员,经过治疗和康复训练后,变得比受伤前还厉害。
四、修复方案。
(一)裂缝修复。
1. 细小裂缝(宽度小于0.2mm)对于这种小裂缝,咱们就像给它贴个创可贴一样。
采用表面封闭法,用专门的修补胶把裂缝给封住,不让空气和水分进去,这样就可以防止裂缝继续变大。
2. 中等裂缝(宽度在0.2 0.5mm之间)这种裂缝就有点严重了,得像缝合伤口一样处理。
先把裂缝周围清理干净,然后用注胶的方法,把修补用的胶水注射到裂缝里面,填满它,让裂缝两边紧紧地粘在一起。
3. 大裂缝(宽度大于0.5mm)大裂缝可不能小瞧,这得像做大手术一样。
要把裂缝周围的混凝土凿掉一部分,就像把烂肉切掉一样,然后重新浇筑混凝土,再加上一些加固的措施,比如在新浇筑的混凝土里多加点钢筋或者纤维,让这个地方变得更结实。
(二)内部结构修复。
1. 钢筋修复。
要是钢筋生锈了,就得先把锈除掉,就像给骨头除锈一样。
可以用钢丝刷或者除锈剂把锈弄掉,然后再给钢筋涂上一层防锈漆。
要是钢筋断了或者变形了,那就得像接骨头或者矫正骨头一样,把钢筋连接好或者矫正过来,再用一些加固的东西把它固定住,比如用钢板或者箍筋把它绑紧。
2. 混凝土内部空洞修复。
如果发现混凝土内部有空洞,就像身体里有个囊肿似的。
要先在空洞的地方钻孔,然后把修补用的混凝土或者灌浆料灌进去,把空洞填满。
灌的时候要慢慢灌,就像倒啤酒似的,不能有气泡,这样才能保证填充得密实。
箱梁裂缝修补施工方案(壁可法)
箱梁裂缝修补专项施工项案箱梁裂缝修补施工方案编制:审核:审批:********项目经理部二0一五年一月十二日目录一、工程概述 ---------------------------------------------------- 1二、编制原则 ---------------------------------------------------- 1三、施工方法及工艺 --------------------------------------------- 23.1、施工工艺流程图------------------------------------------- 2 3.2、施工准备 ------------------------------------------------- 23.2.1设备及材料准备----------------------------------------- 23.2.2人员准备------------------------------------------------ 3 3.3、具体施工方法--------------------------------------------- 43.3.1裂缝表面处理 ------------------------------------------- 43.3.2注入座的安装 ------------------------------------------- 43.3.3灌注胶(BL-GROUT)的注入------------------------------ 63.3.4灌注胶固化后处理 -------------------------------------- 9四、施工注意事项----------------------------------------------- 9五、保温措施 -------------------------------------------------- 10六、劳动保护措施--------------------------------------------- 10箱梁裂缝修补施工方案一、概述本标段为*******,位于******, 本标段**m箱梁**片,**米箱梁***片,整个标段设置2个制梁场;进入冬季后,1号梁场采取暖棚蒸汽养护法继续施工,由于天气特别寒冷,在拆模过程中未严格按照升温、降温程序执行,而导致由温差应力过大引起三片20米箱梁、一片30米箱梁腹板部位出现两道宽度约0.4mm的裂缝,为了确保箱梁施工质量,根据我单位以往施工经验,准备请我集团公司混凝土修补专家到现场指导施工,将采用从日本引进的“壁可法”对箱梁裂缝进行修补处理。
现浇箱梁裂缝处理方案
现浇箱梁裂缝处理方案
现浇箱梁裂缝处理方案主要包括以下几个方面:
一、裂缝原因分析
裂缝的产生可能是多种原因造成的,如混凝土内部温度变化、
混凝土中水分蒸发、施工防护措施不到位、混凝土质量差等因素都
可能导致混凝土表面、内部的裂缝产生。
对于现浇箱梁裂缝的原因
分析,需要考虑该工程的气候条件、浇筑时间、混凝土材料等因素。
二、裂缝检测和评估
对于现浇箱梁的裂缝,需要通过专业工具进行检测和评估,确
定裂缝的形态、大小、方向和位置等,以判断裂缝的严重程度和影
响范围。
同时,还需要针对裂缝的类型、位置、宽度、深度等因素
进行评估,选择合适的修复方法。
三、裂缝修复方法
1.充填法:
对于宽度小于2毫米的细裂缝,可以采用充填法进行修复。
充
填材料可以选择混凝土砂浆、聚合物修补剂等,对于较深的裂缝可
先进行填充,再将充填材料压实,使其与原混凝土表面形成一致大
小的槽口。
2. 粘结法:。
外海大桥箱梁裂缝修补方案
外海大桥箱梁裂缝修补方案1.评估裂缝的严重程度:首先需要对裂缝进行评估,确定其严重程度。
使用无损检测技术,如超声波检测、红外线检测等,来检测裂缝的深度和长度,以及是否对箱梁的结构造成了威胁。
2.清理裂缝表面:在进行修补之前,需要将裂缝周围的杂物和污物进行清理,确保能够有效地进行修补工作。
清理可采用高压水射流、手动清理或化学清洗等方法。
3.粘结剂选取:选择适合的粘结剂进行修补,常见的粘结剂有环氧树脂、聚合物修补材料等。
粘结剂的选择应根据具体情况,如裂缝大小、环境条件、使用寿命等来确定。
4.填补裂缝:使用适当的工具,将选取的粘结剂填充到裂缝中。
可以使用手动或机动的喷涂设备将粘结剂均匀地喷涂在裂缝表面,确保填充到裂缝的深度。
5.表面修整:在填补裂缝后,使用适当的工具对表面进行修整,使其与原始箱梁表面平整。
可采用手动或机动工具,如磨平机、电动振动器等,对表面进行修整。
6.防水处理:针对大桥箱梁常接触水的特点,可以在修复后的箱梁表面进行防水处理,防止水侵入再次导致箱梁裂缝。
可使用防水涂料或喷涂防水剂,确保箱梁的防水性能。
7.检测修复效果:修复完成后,需要进行修复效果的检测。
可以使用无损检测技术对修复部位进行再次检测,确保裂缝已经得到有效修补。
总之,外海大桥箱梁裂缝修补是一项复杂的工程,需要根据具体情况进行评估和处理。
在进行修补工作时,需要选择适当的修补材料和工具,并在修补完成后进行修复效果的检测,以确保修补后的箱梁能够正常使用并具备一定的耐久性。
同时还需要根据实际情况采取相应的预防措施,防止裂缝再次出现。
预应力箱梁裂缝原因及处理措施
预应力箱梁裂缝原因及处理措施预应力箱梁裂缝原因及处理措施一、引言预应力箱梁是公路和铁路桥梁中常用的结构形式之一,其优势是具有较大的跨度和承载能力。
然而,在实际使用中,预应力箱梁往往会出现裂缝现象,这会影响桥梁的正常使用和安全性。
本文将详细探讨预应力箱梁裂缝的原因以及处理措施。
二、预应力箱梁裂缝的原因1. 载荷作用:预应力箱梁承受的载荷是裂缝产生的主要原因之一。
长期承受荷载会导致梁体的应力产生变化,超过了其破坏极限,从而出现裂缝。
2. 温度变化:预应力箱梁受到温度变化的影响也会导致裂缝的产生。
在温度变化的过程中,梁体会发生热胀冷缩,由此引起内部应力的变化,最终导致裂缝的形成。
3. 施工缺陷:预应力箱梁在施工过程中存在的缺陷也是裂缝产生的原因之一。
例如,混凝土浇筑不均匀、预应力钢束固定不良等都会导致梁体出现裂缝。
4. 环境因素:预应力箱梁所处的环境条件也会影响其裂缝的产生。
例如,潮湿的环境容易导致梁体腐蚀和膨胀,从而引起裂缝。
三、预应力箱梁裂缝的处理措施1. 加强监测:对预应力箱梁进行定期的监测,及时发现裂缝的出现并进行记录。
采用高精度的监测仪器,可以更准确地获取裂缝的位置、宽度和变化情况,为后续的处理提供依据。
2. 加固加粘处理:对已经出现裂缝的预应力箱梁进行加固加粘处理,采用钢板加固、预应力张拉等方式,可以增加梁体的承载能力,减少裂缝的发展。
3. 合理布置伸缩缝:合理布置伸缩缝可以有效减缓预应力箱梁由于温度变化引起的应力集中,从而减少裂缝的产生和发展。
4. 加强养护:定期进行梁体的养护工作,包括防止外界水分侵入、修复维护已有损坏的部位等,可以延缓梁体的老化和破坏,减少裂缝的形成。
五、附件本所涉及的附件如下:1. 预应力箱梁裂缝监测报告2. 预应力箱梁加固加粘处理方案3. 预应力箱梁伸缩缝设计图纸4. 预应力箱梁养护手册六、法律名词及注释本所涉及的法律名词及注释如下:1. 预应力:在施工过程中为了提高构件的抗弯承载能力以及限制由于荷载和温度变形引起的裂缝而施加到构件上的拉应力。
现浇箱梁裂缝处理方案
现浇箱梁裂缝处理方案随着工程建设的不断发展,现浇箱梁在桥梁建设中被越来越广泛地应用。
然而,由于施工现场的环境和施工技术等方面的原因,现浇箱梁裂缝问题一直是烦恼工程师和施工人员的难题。
正确有效的处理现浇箱梁裂缝问题,对保障工程质量和安全具有非常重要的作用。
一、裂缝的分类和原因现浇箱梁的裂缝可以有多种分类方法,而本文主要将现浇箱梁裂缝按照其产生的原因进行分类:1.常规裂缝:产生原因主要是结构本身的变形、外力作用和重量荷载等方面,是一种正常的现象。
区别在于其是否对结构安全和使用带来影响。
2.热裂缝:主要是由于混凝土受高温膨胀后的收缩而引发的。
由于混凝土在高温下的体积膨胀系数高于低温下的收缩系数,所以冷却后容易产生裂缝。
如果不及时处理,可能对混凝土整体性能产生影响。
3.收缩裂缝:由于混凝土开始凝固、收缩时内部压力被限制和互相阻挡而产生的。
如果没有措施进行处理,可能会对混凝土的强度和整体性能产生影响。
4.质量裂缝:由于施工中操作不当或使用劣质材料、混凝土坍落度不达标等原因所产生的裂缝。
二、处理方案1.常规裂缝处理方案对于常规裂缝,一般采用松弛处理,即通过施加荷载对结构进行弯曲,使其发生一定的变形,使裂缝松弛并闭合,从而达到缓解裂缝及维护使用安全的目的。
此外,常规裂缝也可以采用补缝等方法进行处理。
2.热裂缝处理方案对于热裂缝,可采用降温处理的方法或在浇筑之前添加掺热剂的混凝土来进行预防。
若已经产生裂缝,可采用介入式处理法,即在裂缝处倒注一种特殊的、能够纵向填充裂缝的材料,从而有效地防止裂缝的扩展。
3.收缩裂缝处理方案对于收缩裂缝,可采用滞后浇筑、掺膨胀剂的混凝土和施加打开切断等方式进行预防。
如果已经形成,常用的处理方式是开展柔性接缝,通过在结构中安装球墨铸铁等材料进行处理,从而达到防止扩展的目的。
4.质量裂缝处理方案对于质量裂缝,首先要进行原因的排查,找到材料和施工方面的问题所在,并及时进行整改。
对于已经出现的裂缝,可以进行补强处理,并对以后的施工过程进行质量管控。
箱梁修补方案
箱梁修补方案一、修补用材料黑水泥、白水泥、钛白粉、KG-1粉、KE多功能建筑胶、内墙立邦乳胶漆材料控制:1、黑水泥、白水泥、钛白粉、KG-1粉、KE多功能建筑胶、内墙立邦乳胶漆:选用修补方案的材料,进场必须有出厂合格证,并按批次检验合格后方可使用。
水泥要使用与预制箱梁用的水泥为同一品种水泥。
2、细骨料:选用修补方案规定用的细骨料,细骨料采用中砂,细度模数为2.6-3.0,含泥量不大于2.0%。
选用的细骨料全部用5mm 的筛子筛一边,剔出粒径较大的小砂粒。
4、水:采用地下饮用水,经过水质分析检验,确定为合格拌合用水。
二、修补范围规定修补范围确定为梁体表面缺陷和梁体表面无法看到的混凝土内部缺陷。
内部缺陷修补:在驻地监理工程师的陪同下,可用橡皮锤敲击,若有空洞声,立即上报监理,经同意后开凿,并视具体情况另行确定修补方案。
下面着重说明梁体表面缺陷的修补。
修补缺陷位置草图见附图。
梁体表面缺陷可大体分为以下几种根据箱梁截面、纵向断面划分张力区、压力区,确定修补区域的时间。
修补后任何状况下预应力箱梁任何部位不容许有张应力产生。
张力区修补时应在初张拉后进行,若终张拉完成应退除箱梁预应力。
另外,预应力管道压浆后张力区不得进行任何修补。
由箱梁截面计算其质心,当箱梁未进行终张拉时(包含初张拉后,考虑初张拉对梁体不完全进行应力重分布),质心以上为压力区,质心以下为张力区;当箱梁进行终张拉以后,箱梁处于全预应力状态下,施加的预应力对梁体进行应力重新分配,此时,质心以上变为压力区,质心以下为张力区。
详细区域划分见下图。
对梁体张力区、压力区的修补应严格遵守上述规定。
1、终张拉前(此时不考虑预应力管道):梁端截面终张拉前状态跨中截面终张拉前状态二期恒载及列车荷载加载后3、根据梁端及跨中张力区、压力区画出沿箱梁的纵向方向上的张力区、压力区。
箱梁纵向截面终张拉前状态箱梁纵向截面终张拉前状态三、修补报验程序及时间箱梁脱模且进行预初张后吊移至存梁台座,在终张拉之前邀请现场监理对梁体外观进行检查及认定,如为一般表面缺陷,则在监理工程师同意下按照本修补方案进行修补。
小箱梁腹板裂缝处理方法
小箱梁腹板裂缝处理方法说实话小箱梁腹板裂缝处理这事,我一开始也是瞎摸索。
我就想着先得把裂缝的情况搞清楚,这就好比人病了,得先知道是哪儿出问题了一样。
我最初尝试的方法是直接用一些修补材料往上抹。
我选了那种常见的混凝土修补胶,把裂缝周围清理干净就开始涂。
结果没几天,裂缝好像又有扩大的趋势。
我当时就知道,这种简单粗暴的方法肯定不行,就像给伤口贴个创可贴但没把里面处理干净一样。
后来我就想,得把裂缝里面的脏东西、松动的东西都弄出来。
我就用那种很小的工具,像小钩子似的,一点一点把裂缝抠得再深一点、再干净一点。
这个过程可费劲了,有时候稍微一用力,裂缝边缘的混凝土还崩下来一块,这又得重新清理。
然后我又换了一种修补材料,这种材料说是专门针对这种结构性裂缝的。
我按照说明书,把材料混合好,慢慢地填进裂缝里。
这就好比给一条小沟填土,得一点一点地填,还得确保每一处都填到。
填完之后我还特地拿个小刮板把表面弄得平整一些。
可是,过了一段时间,在一些温差比较大的时候,我发现裂缝那里看着还是有点不对劲。
我就意识到光填补可能还不够,是不是因为小箱梁本身还有应力问题没有解决。
然后我就去查阅各种资料,咨询一些懂行的人。
有个人告诉我,可能得在修补之前先对结构进行一些应力释放和加固的操作。
但是这方面我不是很懂,我就试着在裂缝附近加一些简单的支撑结构,就像给受伤的地方打个简易的夹板。
具体这是不是真的有效果,我还不太确定,但感觉上裂缝再次变化的情况比之前少了。
这里要建议大家,如果看到小箱梁腹板有裂缝,首先一定不要慌张。
在修补之前,要像我前面说的那样仔细清理裂缝,这是很重要的一步。
而且在选择修补材料的时候,不能光看广告,要多找几个类似的案例,看看那种材料真正适用不适用。
如果自己没把握,多请教别人总是没错的。
再后来呢,我觉得小箱梁的养护可能也很关键。
就像人养病一样,得把周边的环境弄好。
对于小箱梁,可能得保证周围的湿度和温度相对稳定,避免裂缝因为环境的突然变化而进一步恶化。
小箱梁顶面横向裂缝专项处理方案
小箱梁顶面横向裂缝专项处理方案
干井湾大桥右幅2-1#预制小箱梁
顶面横向裂缝专项处理方案
1、概况
干井湾大桥上部结构为20m装配式预应力混凝土简支小箱梁,右幅于2013年11月中旬完成架设。
右幅2-1#小箱梁预制过程中因气温较高、养护不及时,造成此片小箱梁顶板混凝土产生收缩裂缝;经现场实测,裂缝深度为5~10mm。
2、处治方案
因此片小箱梁顶板现有裂缝不是受力裂缝,无需进行结构上的补强,只需对裂缝进行封闭或凿除,以增加小箱梁的耐久性,防止水汽进入箱体,使钢筋锈蚀。
具体原则如下:对于宽度<0.15mm、且周围混凝土密实的裂缝,采用树脂封闭胶涂刷封闭;宽度≥0.15mm的裂缝,则凿去裂缝周围的混凝土,并凿除至无缺陷的混凝土面,因凿除深度较浅,不宜重新浇筑混凝土对裂缝部位进行修补,因此待后期施工桥面混凝土铺装层时,与桥面混凝土铺装层一起浇筑。
3、主要施工工艺
3.1 裂缝封闭
⑴首先用钢丝刷或风枪清除表面附着物和污垢,并凿毛、冲洗干净;
⑵混凝土表面气孔用树脂类材料充填,对凹处先涂刷一层树脂基液,后用树脂砂浆抹平;
⑶喷涂或涂刷两遍,涂刷宽带5cm左右,第一遍喷涂采用经稀释的涂料,涂膜总厚度应大于1mm。
3.2 裂缝凿除
⑴在裂缝处灌入墨水,等充分渗入后凿开裂缝周围混凝土,并凿至完好的混凝土面,沿裂缝纵向凿出宽度不小于15cm的工作面;
⑵凿除后用空压机吹去浮渣并冲洗干净;
⑶安装桥面铺装钢筋网片,施工桥面混凝土铺装层时,凿除部位
与桥面混凝土铺装层一起浇筑。
城市高架桥连续箱梁之间的缝隙处理方法
城市高架桥连续箱梁之间的缝隙处理方法
城市高架桥连续箱梁之间的缝隙处理方法主要包括以下步骤:
1. 清理表面:使用磨光机沿裂缝走向对混凝土表面进行打磨、清理,去掉
1\~2mm厚表层,打磨宽度为裂缝两侧各5cm。
用抹布将裂缝处混凝土表
面的灰尘擦抹干净,然后用高压空气将裂缝空隙里的灰尘吹洗干净,再用丙酮将裂缝周围擦洗干净。
2. 配胶:甲乙组料按比例进行配胶,充分混合,配胶均匀。
3. 涂刮胶料:用油灰刀沿裂缝20\~30mm宽的范围往复涂刮并均匀涂抹一层厚约1\~2mm的裂缝封闭胶,抹胶时应防止产生小孔和气泡,要刮平整,保证封闭严密可靠。
密封完成后,让封口自然固化。
4. 灌浆法修补:当裂缝宽度大于等于时,采用灌浆法修补。
具体步骤包括:沿缝凿宽8\~10mm,深度大于10mm,用钢丝刷沿缝槽将灰尘、浮渣及
松散层彻底清除,用丙酮将其油垢擦洗干净、晾晒,其含水率不大于6%。
在清洁的混凝土槽内,薄而均匀地涂刷环氧底胶料,不得有漏涂和留坠现象。
涂完底胶料后,自然固化12小时后,然后用玻璃布或嵌刀将环氧砂浆分层
封堵,每层厚度不大于5mm,用沟缝条压平压实。
环氧砂浆自然固化24
小时后,用环氧底胶料封闭,封闭宽度应大于环氧砂浆缝宽,且每边要超出2\~3mm。
此外,需注意配制好的环氧砂浆自加入固化剂起计时,必须要在40分钟内用完。
以上方法仅供参考,建议咨询专业人士获取更准确的信息。
现浇箱梁裂缝处理措施
现浇箱梁裂缝处理措施嘿,朋友们!咱今儿就来唠唠现浇箱梁裂缝处理措施这档子事儿。
你说这现浇箱梁啊,就跟咱人似的,有时候也会有点小毛病,这裂缝就是其中之一。
咱得想法子给它治好咯,不然多难看呀,还影响使用呢!我记得有一回啊,我和几个工友在工地干活。
就看到那箱梁上出现了几条裂缝,哎呀,可把我们愁坏了。
我就说:“哎呀呀,这可咋整啊,这裂缝看着怪吓人的。
”旁边的老李就接话了:“别急别急,咱得冷静,得想办法处理呀。
”于是呢,我们就开始商量对策。
首先啊,咱得找到裂缝的原因。
是施工的时候没做好呀,还是后期养护不到位呀。
找到原因才能对症下药嘛。
如果是施工的问题,那咱下次可得注意了,不能再犯同样的糊涂。
要是养护的事儿,那咱就得好好给它补补水,润一润。
然后呢,咱就得采取措施啦。
一般来说,可以用些修补材料,就像给它贴个创可贴似的,把那裂缝给补上。
这材料可得选好咯,质量得过硬,不然过不了多久又裂了,那不白折腾嘛。
还有啊,在处理裂缝的时候,咱可得细心点,别毛毛躁躁的。
就跟咱补衣服一样,得缝得密密实实的。
我们那次啊,就小心翼翼地处理那些裂缝,一点一点地弄,生怕弄不好。
处理完了之后,还得观察观察。
看看效果咋样,要是还有问题,咱还得接着想办法。
总之啊,对待现浇箱梁裂缝这事儿,咱可不能马虎。
要像照顾自己孩子似的,精心呵护。
只有这样,才能保证箱梁的质量,让它稳稳当当的,为我们的工程服务。
所以啊,大家以后遇到现浇箱梁裂缝,别慌,按照我说的这些办法来,肯定能处理好。
咱要相信,办法总比困难多!咱工人有力量,啥难题都能搞定!。
桥梁箱体爆裂维修方案
桥梁箱体爆裂维修方案桥梁是路面交通的重要组成部分之一,而桥梁的箱体是起着连接路面和桥墩的枢纽作用。
在桥梁的使用过程中,箱体由于长时间的运用可能会出现损坏的情况,其中较为常见的一种情况便是箱体的爆裂。
桥梁箱体的爆裂一般都是由于箱体的内部积水导致的,积水暴力膨胀后使得箱体四周的混凝土爆裂。
在发现了桥梁箱体存在爆裂的情况后,需要尽快采取有效的维修方案进行修复。
下面便是一套桥梁箱体爆裂维修方案:1. 清理对桥梁箱体的爆裂位置,需要进行一定的清理,包括将损坏位置附近的水泥砂浆、老油漆、腐烂的木材翻新并清除。
2. 钻孔利用钻孔机器在损坏的箱体位置进行钻孔。
每个钻孔的深度应该达到爆裂层之下,并保证底部与箱体底部之间的距离为60毫米左右,以便于钢筋的侧向换向和锚固。
3. 钢筋在钻好的孔洞内,需要添好纵横交叉的钢筋。
钢筋的规格应根据箱体的强度等级进行合理选定,同时需要将钢筋在孔内尽可能细密地布置,以避免钢筋之间存在纵向的连通弱点。
4. 砂浆灌注在箱体爆裂的位置,用胶水将钢筋牢牢固定在孔洞内并进行浆料灌注。
浆料的选材需要根据桥梁箱体的实际情况进行选择,灌注的浆料也需要将其液体部分充分快速地灌注,以充分地填满箱体的裂缝位置。
5. 防护在将灌注好的浆料充分地凝固之后,箱体的防护工作也需要及时地展开。
需要在受损位置内部进行清理并进行涂装处理,保证箱体的表面不再出现氧化等损伤。
以上是对桥梁箱体爆裂维修方案的详细说明。
在进行桥梁箱体的维修过程中,需要注意安全事项,同时,维修人员需要做好记录,并保留好历程数据,以备日后的相关验收需要。
预制小箱梁顶部裂缝的处理方案
预制小箱梁梁顶裂纹处理方案目录预制小箱梁顶部裂缝的处理方案 (1)一、项目概况 (1)2、裂纹检测 (1)2.1。
裂缝情况 (1)2.2.检测方法 (2)2.3.试验结果 (5)3、裂纹形成分析 (6)4、裂缝处理方案 (7)4.1。
裂纹处理的原理和目的 (7)4.2.方案选择 (7)4.3.改性环氧树脂密封胶施工工艺 (8)填缝处理施工工艺 (8)4.5.改性环氧化学灌浆施工工艺 (10)5、维修质量检查验收 (13)预制小箱梁顶部裂缝的处理方案一、项目概况XXXX高速公路位于XXXX。
主桥长1140.1m,左右各12座。
上部结构除左、右面板第5、6单元和左面板第12单元采用预应力混凝土现浇连续箱梁外,其余跨度均采用预应力混凝土现浇连续箱梁。
预应力混凝土预制小箱梁。
.下部结构的桥台采用肋式桥台,桥墩采用柱墩,墩台基础采用摩擦桩基础。
主桥预制小箱梁452根。
光束长度主要有12.5m、23.8m、25m和一些梯度光束长度。
中梁顶部宽度分为2.4m和2.2m,边梁顶部宽度分为2.6m和2.7m两种。
中、侧梁底部宽度为1m。
小箱梁顶板厚度18cm,腹板厚度18-25cm,底板厚度20-25cm。
主线桥预制小箱梁采用C50混凝土,A s15.2mm钢绞线,两端采用后张法对称张拉。
拉力控制应力为0.73fpk=1358Mpa,钢筋保护层厚度为2cm。
2、裂纹检测2.1。
裂缝情况至城文邛互通干线二轮桥XX-X、XX-X预制小箱梁顶面距梁顶边缘约60cm,内部有多条断续发展的纵向裂缝。
距离梁端约3-18m。
裂缝长约40-80cm,裂缝趋势曲折,周围少有关联裂缝,如下图所示:图1 26Y-4梁顶裂图2 2 5 Y- 3梁顶裂2.2.检测方法我部聘请具有相应资质的检测公司,通过超声波探伤仪、高倍显微镜等专业仪器对裂纹进行无损检测,对典型裂纹位置进行开槽检测,如图:图3 超声波裂纹检测图4 显微镜裂缝宽度检测图 5 裂纹深度开槽检测图 6 裂纹长度检测2.3.试验结果经测试,裂纹长度为40-81cm,裂纹宽度为0.2-0.6mm,裂纹深度为9-18mm。
箱梁裂缝修补方案
五峰山过江通道公路接线工程W F S-1标项目经理部装配式预应力连续箱梁裂缝修补方案编制:审核:审批:中交二公局第三工程有限公司五峰山过江通道公路接线工程W F S-1项目经理部2019年8月目录1、工程概况......................................................... 错误!未定义书签。
2、裂缝情况说明.................................................... 错误!未定义书签。
3、水泥渗透结晶修补材料特点......................................... 错误!未定义书签。
5、工作原理......................................................... 错误!未定义书签。
6、施工机具......................................................... 错误!未定义书签。
7、工艺流程......................................................... 错误!未定义书签。
8、施工方法......................................................... 错误!未定义书签。
9、质量保证措施..................................................... 错误!未定义书签。
五峰山过江通道公路接线工程WFS-1标项目经理部装配式连续箱梁裂缝修补方案1、工程概况本标段梁板主要工程量:30m箱梁1335片,35m箱梁52片;20m空心板梁405片(WFS-3标680片),16m空心板梁32片。
项目共设置两个预制梁场分别为1、2号梁场。
其中1号梁场位于航空路集中三厂内,设置24个箱梁预制台座,负责预制30m箱梁610片,设置9个85m空心板梁长线台座,负责预制空心板梁1117片;2号梁场位于砖桥收费站处,设置28个箱梁预制台座,负责预制30m箱梁725片,35m箱梁52片。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
外环线东北部调线工程
第二合同段
水泥基渗透结晶防水施工方案
编制单位:中铁十八局集团第五工程有限公司
二〇一五年六月二十日
目录
1、工程概况 (3)
2、Z20#-Z23#裂缝情况说明 (3)
3、水泥渗透结晶修补材料特点 (5)
5、工作原理 (5)
6、施工机具 (5)
7、工艺流程 (6)
8、施工方法 (6)
9、质量保证措施. (7)
快速路系统二期项目-外环线东北部调线工程第2标段
Z20#-Z23#箱梁底板水泥基渗透结晶型防水施工方案
1、工程概况
本工程为外环线东北部调线工程第二合同段,工程修筑范围为K4+225.715~K4+971.715,为跨北环铁路分离式立交,路线全长 746m。
共有预应力现浇箱梁14联,其中10#~13#墩跨越现状北环铁路。
立交桥分左右两幅,单幅全宽20.75m,桥面宽
19.75m,为双向8车道,左右幅桥间设中央分隔带宽 4.5m。
2、Z20#-Z23#裂缝情况说明
2.1 裂缝分布及检测情况
项目部于2015年5月19日委托天津市市政工程质量检测中心对箱梁裂缝进行检测,发现Z20#-Z23#箱梁底板裂缝共43道,其中裂缝长度1m以内36道,1m~2m长5道,2m~3m长2道,宽度为0.02mm~0.1mm。
裂缝全部位于箱室底板范围内,具体分布见图
1。
随后项目部委托天津市市政工程质量检测中心对Z20#-Z23#箱梁实体强度、底板钢筋间距及保护层进行了实测,混凝土强度满足设计要求,个别钢筋间距及保护层稍微比设
计偏大。
项目部随后对箱室内部进行了注水自检,发现各个箱室底板上有不规则裂缝,
裂缝之间不连通,具体见图2。
快速路系统二期项目-外环线东北部调线工程第2标段项目—水泥基渗透结晶型防水施工方案
#
内侧
#
第四箱室
1
8
21 26
2
25
19 22
23测区224
1
11
1
2 14 1
6
13 15 17
9
钻
芯
1 5
8
2 测
区
1 7
1
3
4 6
第三箱室
第二箱室
第一箱室
#内侧#
10 11 钻芯
212 测
区4
第四箱室
6
8 9
5 7
第三箱室
测区3
2
1 3 4
第二箱室
第一箱室
外侧
图1 裂缝分布图
图2 注水后底板裂缝
4
快速路系统二期项目-外环线东北部调线工程第2标段项目—水泥基渗透结晶型防水施工方案
2.2 裂缝成因及修补方案
发现裂缝后,项目部立即对此联箱梁所使用的各种原材进行了检查,所有原材均满
足设计要求;同时邀请设计院对预应力张拉进行了复核,钢绞线受力满足结构安全需要。
项目部于2015年7月3日组织了天津市交委、养护工程处、市政设计研究院的4名专
家及建设单位、设计单位、监理单位相关人员针对裂缝成因及处理办法进行了一次专家
论证会,会议听取了施工单位及检测单位汇报,经过专家组讨论,认定Z20#-Z23#裂缝
的成因为干缩裂缝及温度裂缝,对结构安全无影响,结构满足使用功能,对裂缝使用水
泥基渗透结晶防水涂料进行封缝处理可达到设计要求的结构耐久性需求。
3、水泥渗透结晶修补材料特点
3.1 水泥基渗透结晶型防水涂料与混凝土结合后,可向混凝土内部渗透,在混凝土
中形成不容于水的结晶体,填塞毛细孔道,从而使混凝土致密,防水。
水泥基渗透结晶
型防水涂料处理过的混凝土多年后遇水,材料中的活性物质还能重新激活,混凝土中未
完全水化的成分再产生结晶,封闭后期形成的裂缝。
3.2 属无机物,不易老化,膨胀系数与混凝土基本一致,防水年限基本与结构的
寿命相同,并且具有增强混凝土的耐久性,延缓混凝土的碳化过程,防止钢筋锈蚀。
4、修补材料使用范围
4.1 建筑物地下室,隧道,游泳池,水坝等。
既可用于迎水面,也可用于背水面。
4.2 露天环境中使用的混凝土结构防水,应采用相应的措施。
4.3 环境温度4°C下时,不宜施工。
5、工作原理
水泥基渗透结晶型防水涂料是由特种水泥、硅砂和多种特殊活性较强的化学物质组
成的灰色粉末状材料,其防水工作原理是水泥基渗透结晶型防水涂料材料中特有的活性
化学物质以水为载体,利用混凝土本身的化学特性和多孔性,借助水的渗透作用,在混
凝土微孔中渗透、充盈,催化混凝土中水泥微粒和水泥未完全水化的成份,使水泥再次
发生水化和再水化作用,形成不溶于水的支蔓状结晶,并于混凝土凝结成整体,充分提
高混凝土的密实度,从而提高混凝土强度和起到堵水防水效果,达到永久性的防水、防
潮、抗渗和保护钢筋的效果,并能够增强混凝土结构的强度。
6、施工机具
手用钢丝刷、鼓风机、高压水枪、喷雾器具、凿子、锤子、专用尼龙刷、半硬棕刷、
计量水和料的器具、拌料器具、抹布、胶皮手套等。
7、工艺流程
基层处理→基面湿润→制浆→涂水泥基渗透结晶型防水涂料→检验→养护→验
收。
8、施工方法
8.1 基层处理
检查Z20#-Z23#混凝土基面有无钢筋头、有机物、油漆等其它粘结物等,对存在裂
缝的部位进行认真清理,用钢丝刷、凿子打毛混凝土基面,用鼓风机进行吹风并采用高
压水枪清理处理过的混凝土基面,不准残存任何的悬浮物质。
8.2 基面湿润
用水充分湿润处理过的待施工的施工基面,保持混凝土结构得到充分的湿润、润透,
但不宜有明水。
8.3 制浆
8.3.1 水泥基渗透结晶型防水涂料粉料与自来水调和,混合时可用手电钻装上有
叶片的搅拌棒或戴上胶皮手套用手及抹子搅拌。
8.3.2 水泥基渗透结晶型防水涂料粉料与水的调和比:5份料:2.5份水。
8.3.3 水泥基渗透结晶型防水涂料灰浆的调制:将计量过的粉料与水倒入容器内,用搅拌物充分搅拌3-5分钟,使料拌和均匀;一次调料不宜过多(调成后不准再加水及
粉料,一次成型),要在20分钟内用完。
8.4 涂刷
8.4.1 水泥基渗透结晶型防水涂料涂刷时要用专用半硬的尼龙刷。
8.4.2 涂刷时要注意来回用力,确保凹凸处满涂,并厚薄均匀。
8.4.3 在平面处进行施工时必须注意将水泥基渗透结晶型防水涂料涂刷均匀,阴
阳角处要涂刷均匀,不能有过厚的沉积,防止在过厚处出现开裂。
8.4.4 一般要求涂刷2道,即在第1层涂料达到初步固化(约1~2h)后,进行第2道涂料涂刷。
当第1道涂料干燥过快时,应浇水湿润后再进行第2道涂料涂刷。
8.5 检验
不均匀处,须进行修补。
8.5.2 水泥基渗透结晶型防水涂料涂层施工完毕后,须检查涂层是否有暴皮现象,
如有,暴皮部位需要清除,并进行基面再处理后,再次用水泥基渗透结晶型防水涂料涂
刷。
8.5.3 水泥基渗透结晶型防水涂料涂层的返工处理:返工部位的基面,均需潮湿,
如发现有干燥现象,则需喷洒水后再进行水泥基渗透结晶型防水涂料涂层的施工,但不
能够有明水出现。
8.6 养护
8.6.1 水泥基渗透结晶型防水涂料终凝后3-4小时或根据现场湿度而定,采用喷
雾式撒水养护,每天喷水养护3-5次,连续2-3天,施工时要注意避免雨水冲坏涂层。
8.6.2 施工过程中48小时内避免雨淋、霜冻、日晒、沙尘暴、污水及4℃的低温。
8.6.3 养护期间不得碰撞防水层。
8.7 验收
8.7.1 用观察法检查:涂层要涂刷均匀,不许有漏涂和漏底。
8.7.2 按规定做好养护,保证养护时间、次数及使用雾水,同时养护期间不得有
磕碰。
8.7.3 涂层不得有起皮、剥落、裂纹等现象。
9、质量保证措施
9.1 每遍涂刷时应交替改变涂层的涂刷方向,同层涂膜的先后搭茬宽度宜为30~50mm;
9.2 涂料防水层的施工缝(甩槎)应注意保护,搭接缝宽度应大于100mm,接涂前应将其甩茬表面处理干净;
9.3 涂刷程序应先做转角处等部位的涂料加强层,后进行大面积涂刷;
9.4 涂料防水层中同层相邻的搭接宽度应大于100mm,上下层接缝应错开1/3 幅宽。
9.5 涂料防水层的施工质量检验数量,应按涂层面积每
2
抽查1 处,每100m
2
处10m,且不得少于3处。
9.6 涂料防水层所用材料及配合比必须符合设计要求。
7
快速路系统二期项目-外环线东北部调线工程第2标段项目—水泥基渗透结晶型防水施工方案
9.7 涂料防水层的基层应牢固,基面应洁净、平整,不得有空鼓、松动、起砂。
