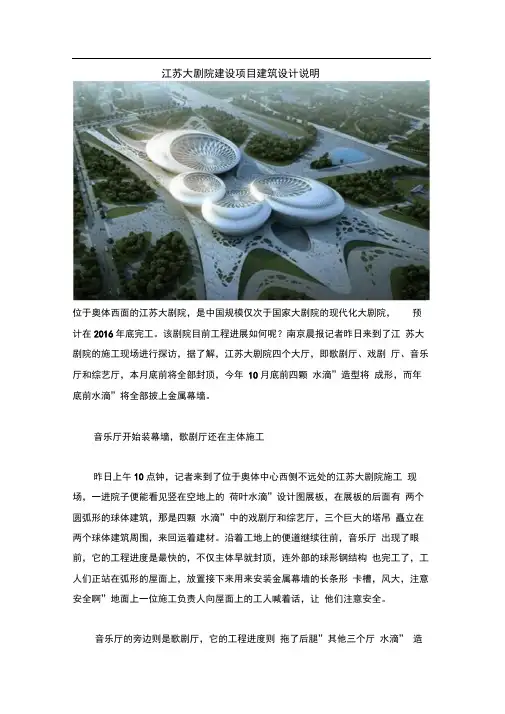

江苏大剧院江苏大剧院建设项目建筑设计说明

江苏大剧院建设项目建筑设计说明位于奥体西面的江苏大剧院，是中国规模仅次于国家大剧院的现代化大剧院，预计在2016年底完工。

该剧院目前工程进展如何呢？南京晨报记者昨日来到了江苏大剧院的施工现场进行探访，据了解，江苏大剧院四个大厅，即歌剧厅、戏剧厅、音乐厅和综艺厅，本月底前将全部封顶，今年10月底前四颗“水滴”造型将成形，而年底前“水滴”将全部披上金属幕墙。

音乐厅开始装幕墙，歌剧厅还在主体施工昨日上午10点钟，记者来到了位于奥体中心西侧不远处的江苏大剧院施工现场，一进院子便能看见竖在空地上的“荷叶水滴”设计图展板，在展板的后面有两个圆弧形的球体建筑，那是四颗“水滴”中的戏剧厅和综艺厅，三个巨大的塔吊矗立在两个球体建筑周围，来回运着建材。

沿着工地上的便道继续往前，音乐厅出现了眼前，它的工程进度是最快的，不仅主体早就封顶，连外部的球形钢结构也完工了，工人们正站在弧形的屋面上，放置接下来用来安装金属幕墙的长条形卡槽，“风大，注意安全啊”，地面上一位施工负责人向屋面上的工人喊着话，让他们注意安全。

音乐厅的旁边则是歌剧厅，它的工程进度则“拖了后腿”，其他三个厅“水滴”造型已经能够看出来了，可它还在封闭施工，目前还没有封顶。

不过说到施工的难度，歌剧厅是最大的，最大的难度就是要深挖十多米藏住可升降舞台。

歌剧厅配备了最高可以上升十多米的舞台，那就必须得给予舞台足够的放置空间。

“水滴”外披金属幕墙材质为钛金板在歌剧厅前面的空地上，安置着一排银色外观的屋面材料，上面还开了小窗户，在阳光底下非常的耀眼，一开始还以为是什么太阳能板，工作人员介绍，这就是将来要给四个大厅弧形面披上的金属幕墙，而在阳光下熠熠生辉的便是钛金板。

“这是一个样板，施工之前做给指挥部审核的，有问题就在上面进行修改，修改好了就做成这么个标准件，所有的金属幕墙都是按照这个样板模子来实施”，负责现场施工的一位负责人向记者介绍，江苏大剧院的歌剧厅、戏剧厅、音乐厅和综艺厅，85%的外立面都使用这种金属幕墙，其余的则是玻璃幕墙。

而这个金属幕墙的样板差不多60厘米厚，除了最外面一层是用来装饰的钛金板，里面还有很多成分，这位负责人介绍，钛金板的里面是一层铝镁锰，这是用来防水的，然后是保温棉、隔音层、吸音层等，不仅要求里面冬暖夏凉，还要有环绕立体的音效。

本月底全部封顶，10月底前四“水滴”成形由于歌剧厅施工难度较大，拖了工程进度，还处于主体施工阶段，不过因为地下舞台的施工已经结束，速度也随之加快，“月底前，歌剧厅就会封顶，也就意味着所有工程全部实现封顶”，现场这位负责人还介绍了“水滴”的施工过程，首先是进行内部的主体建设，比如歌剧厅层高在5层楼左右，那么先把内部的舞台和功能厅建设好，主体封顶以后，在这个主体外面再罩上一层弧形球体的钢结构，然后在这个球体的钢结构上拼装金属幕墙和玻璃幕墙。

“目前音乐厅已经开始拼装金属幕墙，综艺厅和戏剧厅正在进行钢结构的外罩施工，而歌剧厅月底前就将实现封顶”，该负责人说，预计到今年10月底前，四个大厅的“水滴”造型就能成形，到今年年底前四个大厅的外“披”金属幕墙也将完工，届时如果再来看的话，现场的情况就跟“荷叶水滴”设计图非常相似了。

外部施工结束了，接下来便是内部的装修，“全部工程预计在2016年底前结束，预计2017年江苏大剧院可投入使用”，该负责人说。

混凝土圆弧施工难度大动画模型模拟施工江苏大剧院的施工由中建八局总包，在项目部里，记者找到了该工程的副总工程师汪贵临，谈到江苏大剧院的施工情况，汪贵临说，工程中最难的地方还是混凝土的圆弧形墙体施工，一般的建筑都是横平竖直的，能够找到规律，混凝土浇筑还算比较简单，可是江苏大剧院四个演艺大厅都是“水滴”造型，表面都是圆弧形，而且内部还有高跨度、大跨度的双曲线弧形看台，这给混凝土的浇筑带来了很大的挑战，他们采用了目前在建筑行业中比较先进的BIM技术，将平面图纸转换为3D模型指导施工，用短直线拼成短折线，然后再拼成圆弧，而在施工的关键节点处，通过动画模型演示模拟施工，这在全国剧院系列的施工中还是第一次运用。

汪贵临还介绍，江苏大剧院建成后，地下还设有面积很大的停车场，地下近10万平方米的区域里，除了一些机房等辅助设施外，全部用来规划建设停车场，届时市民前来听音乐会，就不用担心没地方停车了。

【新闻链接】江苏大剧院江苏大剧院项目位于南京市河西新城文化体育轴线西段、南京奥林匹克体育中心以西，与万里长江近在咫尺，建筑总面积为271386平方米。

整个项目包括2280座的歌剧厅、1001座的戏剧厅、1500座的音乐厅和2711座的大综艺厅，还有780座的小综艺厅以及附属配套设施。

满足歌剧、舞剧、话剧、戏曲、交响乐、曲艺和大型综艺演出功能需要，具备接待世界一流艺术表演团体演出的条件和能力；同时又是面向公众的文化活动平台、文化惠民的开放场所。

江苏大剧院设计图江苏大剧院已初见雏形备受关注的江苏大剧院项目近日揭开面纱。

江苏大剧院由四个独立的剧院组成，分别为音乐厅、歌剧厅、戏剧厅和综合厅。

目前四个大厅的建设都已经“出地面”，预计2016年整体完工，到时可以满足歌剧、舞剧、话剧、戏曲、交响乐、曲艺以及大型综艺演出的功能需求。

南京将在2016年拥有能演百老汇经典的世界级舞台，而它就是位于河西新城文化体育轴线西段的江苏大剧院。

日前，承建单位中建八局在施工现场举行了一场“江苏大剧院建设工程铁军杯劳动竞赛动员大会”，江苏大剧院内的歌剧院、戏剧场、音乐厅和综艺厅已经拔地而起。

按照规划，江苏大剧院的建筑形体被设计成水滴造型。

而每颗“水滴”分别容纳了歌剧厅、戏剧厅、音乐厅和综艺厅。

不过由于目前“四颗水滴”多数还在进行主体结构的施工，因此现在看起来倒更像是四个“大巨蛋”。

江苏大剧院首创双曲面看台备受关注的江苏大剧院项目近日揭开面纱，据建设方中建八局第三建设公司介绍，目前江苏大剧院四个大厅的建设都已经“出地面”，工程的完成要等到2016年。

项目设计的独特之处是观众看台水平和垂直方向都是弧形的，这样的设计是为了确保音效。

“水滴”从纯白色到蓝白渐变色沿着滨江公园里的银杏大道往西走，没几分钟就能看到正在施工的江苏大剧院工地。

这里处于河西文化体育轴线上，位于奥体中心西侧，东与金陵图书馆为邻，西临浩瀚江水。

早在江苏大剧院设计方案“5选1”时，“水滴”方案就备受关注。

最后确定大剧院造型为“荷叶上的水滴”：四个“水滴”分别是大剧院的四个功能厅，被“巨大的荷叶”造型托起来。

在施工现场公示的设计图上，江苏大剧院的俯瞰颜色是水滴的纯白色。

经过这么长时间的施工，大剧院的方案也在陆续微调，其中最明显的就是…水滴‟颜色的变化。

直到今年9月，最后敲定将“水滴”的颜色由白色改为蓝白渐变色。

因为大剧院建在奥体的正西轴线上，奥体中心远远的两道红色很出挑，那么大剧院如果只是简单的白色，就显得有点单调。

用渐变色来表达呼应的意思。

蓝白渐变代表了南京雨花石的条纹。

在原先结构为纯白色的基础上，利用淡蓝色的玻璃窗造型设计来加深色彩。

图1江苏大剧院鸟瞰效果图华东建筑设计研究总院（"ECADI"或"华东总院"）是国内最早成立的大型设计公司之一，拥有悠久的历史、深厚文化底蕴和国内外众多标志性建筑项目的设计和管理经验，在民用建筑领域拥有几十年的领导者地位。

华东总院数字化建筑设计研究中心是由华东总院发起的专业BIM咨询服务机构，中心集中了各专业的人才优势和技术优势，形成了由资深咨询专家和设计专家组成的专业覆盖面完整的BIM服务咨询团队。

中心依托华东院技术实力雄厚的各专业设计所开展咨询工作，能为客户提供一流的BIM咨询服务。

华东建筑设计研究总院（简称"华东总院"）作为业内著名的建筑设计企业，近年来在复杂形体和综合性建筑的协同设计领域进行了多样化的实践，在世博演艺中心、南京禄口国际机场T2航站楼、武汉中心等大型复杂项目中均不同程度的运用了BIM技术作为工作手段，江苏大剧院这一项目更是将BIM作为核心技术，旨在推动一体化原创设计的深入发展，更好地服务建筑全生命周期。

图2江苏大剧院夜晚效果图相关软件Autodesk®Revit®Autodesk®Navisworks®Autodesk®VasariAutodesk®Ecotect®AnalysisAutodesk®GreenBuildingStudio®Autodesk®SimulationCFDAutodesk®3dsMax®AutoCAD®图3江苏大剧院创意由来客户感言：BIM技术是未来工程建设行业的大势所趋，设计院应走在行业前沿，掌握并实践新技术。

—郭建祥副院长华东建筑设计研究总院欧特克提出的BIM理念，是对整个工程建设行业的一次技术变革，是引领工程建设行业信息技术走向更高层次的一项创新。

在设计过程中，BIM应用能够为多专业协同设计带来显而易见的益处。

—徐浩技术中心副主任华东建筑设计研究总院基于BIM的一体化原创设计是我们对这个项目设定的目标，只有当BIM技术成为设计师的手段之一时，才能真正发挥其最大的效能。

—孙璐BIM中心主任华东建筑设计研究总院图4江苏大剧院室内效果图基于BIM的欧特克软件可帮助设计师完善设计方案，提高设计品质。

案例正文：项目概况江苏大剧院项目是一个集演艺、会议、展示、娱乐等功能为一体的大型文化综合体。

用地面积共19.6633万平方米，总建筑面积271386平方米，建筑高度47.3米。

设计立意在潮起潮落的长江之畔，蓄势兴建的江苏大剧院取意水之灵动，造型如同漂浮在生态绿野之上的4颗水珠。

每颗"水珠"内分别容纳了歌剧厅、戏剧厅、音乐厅、综合厅等主要功能，全部坐落在一个公共活动平台之上。

场所的存在彰显层次丰富的立体空间设计，在基地内用流水的笔触塑造了自然有机的外部空间体系。

夜晚的大剧院，光芒从浮华上演的艺术活动中漫溢而出，似水光摇曳，如画舫凌波的动人流传至今。

图5江苏大剧院结构BIM模型室内空间的设计，巧妙利用天花高度及开放性的转承起伏，避免大尺度的过当使用带来的平白与空洞。

形式变化的韵律内外统一，焦点空间的处理体现了风格的简洁及意识的丰盛。

沿掩映在树影之间的弧形步道拾级而上，露天剧场亦巧妙的将平台与地面上的人群汇聚于此。

基地内的所有建构凭借其自身的戏剧性均可成为供游人品鉴的体验式景观。

而华东总院在尽量保留基地上原有高大树木的前提下，将人工地景穿插其中。

建筑浮出形态如水波涌动的绿野，植被悄然地抹去了平台与地面的交界。

在向外倾斜的体量下面设置了充满趣味的供市民小憩的区域，则是体现了场所对使用者的人文关怀。
