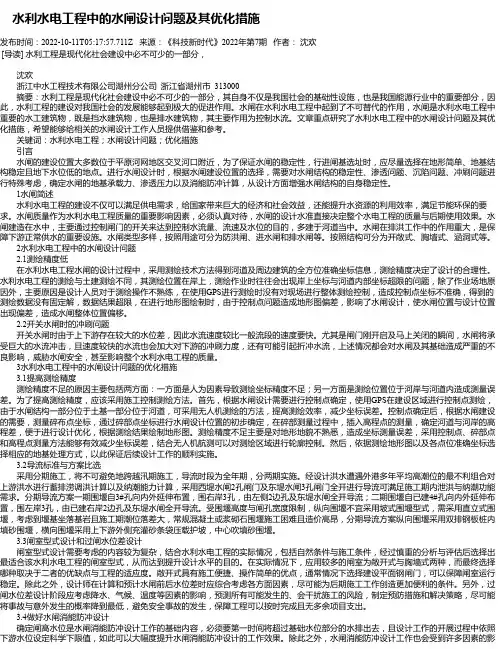

水利水电工程中的水闸设计问题及其优化措施_12

水利水电工程中的水闸设计问题及其优化措施_12

水利水电工程中的水闸设计问题及其优化措施发布时间:2022-10-11T05:17:57.711Z 来源:《科技新时代》2022年第7期作者:沈欢[导读] 水利工程是现代化社会建设中必不可少的一部分,沈欢浙江中水工程技术有限公司湖州分公司浙江省湖州市 313000摘要:水利工程是现代化社会建设中必不可少的一部分,其自身不仅是我国社会的基础性设施,也是我国能源行业中的重要部分,因此,水利工程的建设对我国社会的发展能够起到极大的促进作用。

水闸在水利水电工程中起到了不可替代的作用,水闸是水利水电工程中重要的水工建筑物,既是挡水建筑物,也是排水建筑物,其主要作用为控制水流。

文章重点研究了水利水电工程中的水闸设计问题及其优化措施,希望能够给相关的水闸设计工作人员提供借鉴和参考。

关键词:水利水电工程;水闸设计问题;优化措施引言水闸的建设位置大多数位于平原河网地区交叉河口附近,为了保证水闸的稳定性,行进闸基选址时,应尽量选择在地形简单、地基结构稳定且地下水位低的地点。

进行水闸设计时,根据水闸建设位置的选择,需要对水闸结构的稳定性、渗透问题、沉陷问题、冲刷问题进行特殊考虑,确定水闸的地基承载力、渗透压力以及消能防冲计算,从设计方面增强水闸结构的自身稳定性。

1水闸简述水利水电工程的建设不仅可以满足供电需求,给国家带来巨大的经济和社会效益,还能提升水资源的利用效率,满足节能环保的要求。

水闸质量作为水利水电工程质量的重要影响因素,必须认真对待,水闸的设计水准直接决定整个水电工程的质量与后期使用效果。

水闸建造在水中,主要通过控制闸门的开关来达到控制水流量、流速及水位的目的,多建于河道当中。

水闸在排洪工作中的作用重大,是保障下游正常供水的重要设施。

水闸类型多样,按照用途可分为防洪闸、进水闸和排水闸等。

按照结构可分为开敞式、胸墙式、涵洞式等。

2水利水电工程中的水闸设计问题2.1测绘精度低在水利水电工程水闸的设计过程中,采用测绘技术方法得到河道及周边建筑的全方位准确坐标信息,测绘精度决定了设计的合理性。

水工建筑物实训内容水闸设计

水工建筑物实训内容水闸设计

水闸设计1. 引言水闸是一种用于控制水流的工程设施,广泛应用于水利工程领域。

它可以调节河流、运河等水体的水位,保证水资源的合理利用,防止洪水灾害,并为船只通行提供便利。

本文将围绕水闸设计展开讨论。

2. 水闸的作用和分类2.1 作用•调节水位:根据需要,提高或降低水位,实现对河道、湖泊等水体的调控。

•防洪:在洪水来临时,通过开启或关闭闸门来控制洪峰流量,减轻洪灾损失。

•船舶通行:为船只提供通行条件,使其能够顺利通过两侧水域的高差。

2.2 分类根据不同的功能和结构形式,水闸可以分为以下几类: - 平板闸:最简单常见的一种类型,由上下两块平板组成。

- 插板闸:由多块插板组成,在需要时插入或拔出以控制流量。

- 达蓬闸:利用达蓬原理调节水位的一种闸门形式。

- 液压闸:通过液压控制闸门开关,实现对水流的调节。

- 钢闸:由钢材制成的大型闸门,通常用于大型水利工程。

3. 水闸设计的基本原则3.1 安全性原则水闸设计首要考虑的是安全性,确保在各种情况下都能正常运行,并能承受可能出现的最大水压和冲击力。

3.2 可靠性原则水闸应具备良好的可靠性,能够长时间稳定运行,并能抵御外界环境因素的影响。

3.3 经济性原则在满足安全和可靠性要求的前提下,尽量降低设计、建设和维护成本,提高工程的经济效益。

3.4 灵活性原则根据不同的需求和环境变化,水闸应具备一定的灵活性,能够适应不同条件下的调节要求。

4. 水闸设计流程4.1 初步设计阶段在初步设计阶段,需要进行以下工作: - 收集基础数据:包括水文、地质、气象等方面的数据,为后续设计提供依据。

- 确定工程任务:明确水闸的具体功能和设计要求。

- 进行初步方案比选:根据任务要求和实际情况,制定几种初步设计方案进行比较,选择最合适的方案。

4.2 详细设计阶段在详细设计阶段,需要进行以下工作: - 绘制施工图纸:包括结构图、平面布置图、剖面图等,为施工提供参考。

- 计算水力参数:根据水文数据和设计要求,计算水闸的流量、水位等参数。

水工建筑物-水闸设计图

水工建筑物-水闸设计图
p s s
10 3.46 0.56 16.09(m)
海漫水平段长度取6.09m,缓坡段取 10m,斜坡坡度为1:10
5、防冲槽 防冲槽深度取t″=1.5m,底宽 b=2t″=3m,上游坡率m1=2,下游 坡率m2=3 粘性土河床的允许不冲流速 : 0 =0.95m/s 海漫末端水深 t=4.42+10÷10=5.42(m)
3 2
2g 72.2
3 2
4.8(m)
0.862 0.916 0.385 5 2 9.8
B0=4.8m<b0=8m, 取最大值B0=8m。
二、池深、池长的确定
1、消力池深度d 当B0=5m时,过闸单宽流量 q=14.44m/s,消力池末端的单宽流 量qs=3.46m/s。
假设消力池深度d′=0.88m时, T0=5.88m,将其代入公式:
2.消力池长度Lsj 水跃长度Lj=6.9(hc〞﹣hs) =6.9x(4.819-1.415) =23.49(m)
消力池斜坡段水平投影长度 Ls=4d=4x0.88=3.52(m)
水跃长度校正系数 =0.7 消力池长度Lsj=Ls+ Lj =3.52+0.7x23.49 =19.96(m)
3.护坦厚度t 消力池底板计算系k1=0.2
H ' 11.48 10.92 0.56(m)
护坦厚度t:
t k1 q H ' 0.2 14.44 0.56 0.66(m)
消力池末端厚度=t=0.66(m)
4、海漫长度Lp 海漫长度计算系数Ks:Ks=10 海漫长度 L k q H '
2 2
1 3.46 2 1 3.46 2 0.0049 (m) 2 2 2 2 9.8 1 4.42 2 9.8 4.819

水工建筑物课件-水闸

水工建筑物课件-水闸

(二)水流特点

1、初始消能困难(下游无水或水深较浅);


2、易产生波状水跃;
3、易产生折冲水流(扩散角太大,不均匀开启)。
综合分析——水闸泄流时,虽流速不高,但由于土基抗
冲能力较低,也可能引起水闸下游的冲刷。水闸下游常出 现的波状水跃和折冲水流(教材P316,图6–11、12),进 一步加剧对河床和两岸的淘刷。因此,消能防冲设施要在 各种运用情况都能满足设计要求。
2.闸底板高程的选定
基本要求:底板应置于坚实土层上,尽量利用天然地基。 相关因素:水闸的任务、过流流量、上下游水位、河床地 质条件、工程总投资等。
底板高程选定:⑴ 底板高程高:闸室宽度大,两岸连接 建筑物相对较低;适于小型水闸,其两岸连接建筑在整个
工程量中所占比重较大,因而总造价可能是经济的。 ⑵ 底 板高程低:闸室单宽流量大,将加大消能防冲工程量;闸 门高度增加,启闭设备容量增加,基坑开挖增加(大、中 型)。适于大中型水闸,其闸室工程量所占比重大,适当 降低底板高程,常常是有利的。
五、水闸设计内容和所需基本资料(了解)
(一)水闸的设计内容
闸址选择; 确定孔口形式和尺寸; 防渗、排水设计; 消能、防冲设计; 稳定计算; 沉降校核; 地基处理; 选择两岸连接建筑的型式和尺寸; 结构设计等。
(三)水闸设计所需基本资料

河流规划


运用要求
地形、地质、水文、气象、泥沙、地震烈度 建筑材料 施工及交通运输条件等。
已知条件:Q设、▽上、▽下、初拟的▽底板、堰型。 ⑴ 堰流情况: L0
Q
m 2 g H 0 2
3
( 6–1)
式中:Q——设计流量,m3/s; L0——闸孔总净宽,m; H0——计入行近流速水头在内的堰顶水头,m; ζ、ε、m——淹没系数、侧收缩系数和流量系数,可根据 《水闸设计规范》(SL265–2001)的附表查得; g—重力加速度,m/s2。

水闸设计_ppt课件

水闸设计_ppt课件

H – 上下游水位差 (二)地下轮廓线的布置 原则:上防下排 防渗:水平---铺盖 垂直---齿墙、板桩、防渗墙、灌浆 帷幕等。 下排:排水孔、减压井等 具体做法: 1、粘土地基 2、砂性土 3、粉砂地基 4、有承压水的地基
二、渗流计算
目的:求解渗流区域内的渗透压力,渗透坡 降,渗透流速及渗流量。 (一)渗流的基本方程 闸基渗流属有压渗流(土坝渗流为无压渗流) 一般作为平面的考虑 基本假定:地基是均匀的,各向同性的; 渗水不可压缩,符合达西定律。 渗流的计算方法: 1、流体力学法(精确)
闸孔总净宽L0增大,q减小 闸孔总净宽L0减小,q增大 这将直接影响消能防冲的工程量和工程造价 过闸水位差的选用:关系到上游淹没和工程 造价, 平原地区,一般设计过闸水位差选用 0.1--0.3m 过水能力:与上下游水位、底板高程、闸孔 净宽相互关联,需对不同方案进 行技术经济比较后确定。 (四)确定闸室单孔宽度和总长度 我国大中型水闸的单孔宽度一般采用8— 12m。
2、地质条件:
壤土、中砂、粗砂、砂砾石适合做地基。
二、闸孔设计
内容:选堰型,选底板高程,单孔尺寸, 闸室总宽度 (一)堰型选择 1、宽顶堰:结构简单,施工方便。有利 于泄洪、冲砂、排污、排水、通航,且 泄流能力比较稳定,但流量系数较小, 易产生肢状水跃。 2、低实用堰:流量系数较大,水流条件 较好。但泄流能力受尾水位变化的影响 较为明显。施工较复杂。 (二)闸底板高程的选定
水闸设计
第一节 概述
水闸是一种低水头的水工建筑物,它具有挡 水和泄水双得作用。 与设有表孔闸门的溢流重力坝的区别是: 水闸水头较低,抬高水位较少,它主要是靠 闸门挡水; 而溢流坝主要靠闸门下坝体来挡水。 水闸可建于各种地基上。
一、水闸的类型

水闸工程制作方案怎么写

水闸工程制作方案怎么写

水闸工程制作方案怎么写一、水闸工程的概述水闸是一种用于控制河流水位和水流的设施,一般由闸门和闸槽组成。

它的主要作用是调节水位,保障沿岸地区的安全和地方水资源的充足。

水闸工程是一项重要的水利工程,在城市化进程加快的当今社会,水闸工程的建设与运行管理对于维护河流生态环境、防洪减灾和城市供水的安全有着重要的意义。

本文将就水闸工程的制作方案进行详细的研究和介绍,从水闸工程的设计、施工、材料选择和运行管理等多个方面展开分析,以期为相关从业者提供有益的参考和建议。

二、水闸工程的设计1. 水闸类型选择:水闸的类型主要有闸门式水闸、卷帘式水闸、船闸式水闸等。

在选择水闸类型时,需要充分考虑河流水位变化的频率、水流量的大小和周边环境等因素,以此确定最合适的水闸类型。

2. 水闸规模确定:水闸规模的确定需要综合考虑河流的水流情况、水位变化、防洪标准等因素,以此确定水闸的尺寸和数量。

3. 水闸结构设计:水闸的结构设计包括闸门、闸槽、闸室等部分,需要根据具体的工程情况进行合理的设计,确保水闸的安全、稳定和高效运行。

4. 自动化控制系统设计:现代水闸工程通常配备自动化控制系统,用于实现水位的自动调节、远程监控等功能。

在水闸工程设计中,需要合理设计自动化控制系统,确保其稳定可靠。

5. 倾斜坝体设计:倾斜坝体设计是水闸工程中非常重要的一部分,需要根据实际情况合理选择坝体倾角、坝体高度和坝基宽度等参数,保证坝体的稳定性和耐久性。

三、水闸工程的施工1. 水闸工程的施工前准备工作:包括工程测量、土地清理、设备安装等。

在进行水闸工程施工时,需要充分考虑环境保护和安全生产,在施工前进行充分的准备工作是非常重要的。

2. 水闸闸室的施工:水闸闸室是水闸工程中的核心部分,施工时需要按照设计要求进行合理分区,合理安排输送设备和施工人员,保证施工质量和安全。

3. 水闸闸门的安装:水闸闸门的安装需要考虑周围环境的限制和闸门的重量、尺寸、材料等因素,确保闸门能够正常运行和安全可靠。

水工建筑物水闸课程设计

水工建筑物水闸课程设计

水工建筑物水闸课程设计一、教学目标本节课的教学目标是让学生了解和掌握水工建筑物水闸的基本概念、结构形式、工作原理和设计要求。

具体包括:1.知识目标:(1)能够正确理解水闸的定义、分类和功能;(2)熟悉水闸的主要结构组成及其作用;(3)掌握水闸的工作原理和设计要求。

2.技能目标:(1)能够运用所学知识分析和解决实际工程问题;(2)具备一定的绘图和计算能力,能够阅读和理解水闸设计图纸。

3.情感态度价值观目标:(1)培养学生对水工建筑物的兴趣和热爱,提高学生的工程意识;(2)培养学生团队协作、自主学习和创新思维的能力。

二、教学内容本节课的教学内容主要包括以下几个部分:1.水闸的基本概念:介绍水闸的定义、分类和功能,使学生了解水闸在水工建筑物中的重要性。

2.水闸的结构组成:讲解水闸的主要结构组成,包括上游连接段、下游连接段、闸室、工作闸门、启闭设备等,并分析各部分的作用。

3.水闸的工作原理:阐述水闸的工作原理,包括上游水位上升、下游水位下降、闸门开启和关闭等过程,使学生掌握水闸的运行规律。

4.水闸的设计要求:介绍水闸设计的主要依据和原则,包括结构稳定性、泄洪能力、过船条件等,为学生后续学习水闸设计打下基础。

5.案例分析:分析一些典型的水闸工程案例,使学生更好地理解和运用所学知识。

三、教学方法为了提高教学效果,本节课将采用多种教学方法相结合的方式:1.讲授法:教师讲解水闸的基本概念、结构组成、工作原理和设计要求,引导学生掌握知识点。

2.案例分析法:通过分析典型水闸工程案例,使学生更好地理解和运用所学知识。

3.讨论法:学生进行小组讨论,培养学生团队协作和创新思维的能力。

4.实验法:安排学生参观水闸工程,亲身体验水闸的运行原理,提高学生的实践能力。

四、教学资源为了支持本节课的教学,我们将准备以下教学资源:1.教材:选用权威、实用的水工建筑物水闸教材,作为学生学习的主要参考资料。

2.参考书:提供相关领域的参考书籍,丰富学生的知识体系。

水工建筑物-水闸设计图

水工建筑物-水闸设计图

四、水闸的防渗排水设施
1、地下轮墩线布置 闸基防渗长度L: 查表得允许渗径系数值C=3
L CH 36.04 18.12(m)
取L=25.1m。
2、筋钢混凝土铺盖设计
铺盖长度为10m,铺盖厚为 0.5m,与底板连接处加厚至0.83m。
混凝土垫层
混凝土垫层
浆砌石(50) 反滤层
浆砌石(50) 反滤层
水工建筑物 ——水闸设计
一.基本资料
某排水闸建筑物等级为2级, 水闸设计排水流量72.2㎡/s,相当闸 上设计水位11.48m,闸下设计水位 10.92m,防洪水位16.89m,相当闸 水位10.85m。排水渠为梯形断面, 渠底宽为12m。底高程6.50m。边 坡1:2。闸基持力层为粉质粘土。 承载力为140kpa。渗透系数为 1.8×10-5 cm/s。设计该水闸。
消力池长度Lsj=Ls+ Lj
=3.52+0.7x23.49 =19.96(m)
3.护坦厚度t 消力池底板计算系k1=0.2
H '11.48 10.92 0.56(m)
护坦厚度t:
t k1 q H '
0.2 14.44 0.56 0.66(m) 消力池末端厚度=t=0.66(m)
4、海漫长度Lp 海漫长度计算系数Ks:Ks=10 海漫长度 L p ks qs H '
设计水闸
一、确定闸底板高程 闸底板高程=渠底高程=6.50 m
二、计算闸孔总净宽 假设闸孔净宽b0=8m 上游河道一半水深的宽度bs
bs=(11.48﹣6.5)×2+12 =21.96(m)
堰流侧收缩系数
1 0.171(1 bo)4 bo
bs bs 1 0.171 (1 8 ) 4 8 0.916

水闸设计规范(SL_265-2001)

水闸设计规范(SL_265-2001)

⽔闸设计规范(SL_265-2001)中华⼈民共和国⾏业标准SL 265-2001⽔闸设计规范Desidn specification for sluice2001-02-28发布2001-04-01实施中华⼈民共和国⽔利部发布中华⼈民共和国⾏业标准⽔闸设计规范Desidn specification for sluiceSL 265-2001主编单位:江苏省⽔利勘测设计研究院批准部门:中华⼈民共和国⽔利部施⾏⽇期:2001年4⽉1⽇中华⼈民共和国⽔利部关于批准发布《⽔闸设计规范》SL 265-2001的通知⽔国科[2001]62号部直属各单位,各省,⾃治区,直辖市,计划单列市⽔利(⽔务)厅(局),新疆⽣产建设兵团⽔利局:根据部⽔利⽔电技术标准制定,修订计划,由⽔利⽔电规划设计总院主持,以江苏省⽔利勘测设计研究院为主编单位修订的《⽔闸设计规范》,经审查批准为⽔利⾏业标准,并予以发布.标准的名称和编号为:《⽔闸设计规范》SL 265-2001(代替SD133-84).本标准⾃2001年4⽉1⽇起实施.在实施过程中,请各单位注意总结经验,如有问题请函告主持部门,并由其负责解释.标准⽂本由中国⽔利⽔电出版社出版发⾏.⼆○○⼀年⼆⽉⼆⼗⼋⽇前⾔根据⽔利部⽔利⽔电规划设计总院⽔规设字(1995)0037号"关于开展《⽔闸设计规范》(SD133-84)修订⼯作的意见",⽔利部⽔利⽔电规划设计管理局⽔规局技[1997]7号"关于印发⽔利⽔电勘测设计技术标准修订⼯作会议有关⽂件的通知",对SD133-84,(以下简称原规范)进⾏修订.修订后的SL 265-2001《⽔闸设计规范》,(以下简称本规范)主要包括下列技术内容:---⽔闸的等级划分及洪⽔标准;---⽔闸的闸址选择和总体布置;---⽔闸的⽔⼒设计和防渗排⽔设计;---⽔闸的结构设计;---⽔闸的地基计算及处理设计;---⽔闸的观测设计等.对原规范进⾏修订的主要技术内容如下:---拓宽了原规范的适⽤范围,在各章节中增加了有关⼭区,丘陵区⽔闸及建于岩⽯地基上⽔闸设计的若⼲规定;---增加了有关⽔闸等级划分及洪⽔标准的规定;---对有关⽔闸闸址选择⽅⾯的规定内容进⾏了修改和增订;---增加了有关⽔闸枢纽布置的规定,并对有关⽔闸闸室结构,防渗排⽔设施,消能防冲设施和两岸连接结构等选型布置⽅⾯的规定内容进⾏了修改和增订(包括增加了闸室胸墙结构,冻胀⼟地基上和地震区的⽔闸结构,垂直防渗体和排⽔设施,⼤型多孔⽔闸消能防冲设施的选型布置等);---对有关⽔闸闸孔总净宽计算,消能防冲设施的设计计算和闸门控制运⽤⽅式的拟定等⽅⾯的规定内容进⾏了修改和增订(包括修改了以堰上⽔头为主要因素的闸孔总净宽计算公式和系数表,消⼒池深度和底板厚度的计算公式等,增加了以流速⽔头为主要因素的闸孔总净宽计算公式,上游护底⾸端的河床冲刷深度计算公式和跌坎⾯流式消能计算公式等);---对有关闸基渗透压⼒计算,闸基抗渗稳定性验算,滤层设计和永久缝⽌⽔设计等⽅⾯的规定内容进⾏了修改和增订(包括增加了岩⽯地基上⽔闸闸基防渗帷幕和排⽔孔设计的规定以及岩⽯地基上闸基渗透压⼒计算公式等);---对有关⽔闸荷载计算及组合,闸室和岸墙,翼墙的稳定计算,结构应⼒分析等⽅⾯的规定内容进⾏了修改和增订(包括修改了荷载类别及荷载组合表,闸室底板应⼒分析中对底板⾃重和边荷载的取值等,增加了⽔闸结构对材料的要求,⼟压⼒计算公式,岩⽯地基上闸室抗滑稳定计算公式,闸室检修时抗浮稳定计算公式和岩⽯地基上翼墙抗倾覆稳定计算公式等);---对有关岩⼟分类及其试验⽅法,⽔闸地基整体稳定计算,地基沉降计算和地基处理设计等⽅⾯的规定内容进⾏了修改和增订(包括修改了⼟的分类⽅法和⽔闸地基沉降计算公式等,增加了岩⽯分类⽅法,岩⽯与碎⽯⼟地基允许承载⼒指标,计算⼟质地基允许承载⼒的汉森公式,⼟质地基附加应⼒计算公式,岩⽯地基的处理⽅法和⼟质地基强⼒夯实处理⽅法等);---对有关⽔闸观测项⽬的设置,观测设施的布置,观测⽅法的拟定和整理分析观测资料的技术要求等⽅⾯的规定内容进⾏了修改和增订.本规范解释单位:⽔利部⽔利⽔电规划设计总院本规范主编单位:江苏省⽔利勘测设计研究院本规范参编单位:⽔利部四川⽔利⽔电勘测设计研究院本规范主要起草⼈:陈登毅张平易许宗喜吴明全袁⽂健⽬次1 总则2 ⽔闸等级划分及洪⽔标准2.1 ⼯程等别及建筑物级别2.2 洪⽔标准3 闸址选择4 总体布置4.1 枢纽布置4.2 闸室布置4.3 防渗排⽔布置4.4 消能防冲布置4.5 两岸联接布置5 ⽔⼒设计6 防渗排⽔设计7 结构设计7.1 ⼀般规定7.2 荷载计算及组合7.3 闸室稳定计算7.4 岸墙,翼墙稳定计算7.5 结构应⼒分析8 地基计算及处理设计8.1 ⼀般规定8.2 地基整体稳定计算8.3 地基沉降计算8.4 地基处理设计9 观测设计附录A 闸孔总净宽计算附录B 消能防冲计算附录C 渗透压⼒计算附录D ⼟压⼒计算附录E 浪压⼒计算附录f 岩⼟分类附录G ⼟质地基划分附录H 地基允许承载⼒计算附录J 地基附加应⼒计算本规范的⽤词和⽤语说明1总则1.0.1 为了适应⽔闸⼯程建设的需要,统⼀⽔闸设计标准和技术要求,提⾼⽔闸设计⽔平,做到技术先进,安全可靠,经济合理,实⽤耐久,管理⽅便,特制定本规范.1.0.2 本规范适⽤于新建,扩建的⼤,中型⽔闸设计.⼤,中型⽔闸的加固,改建设计以及⼩型⽔闸设计可参照使⽤.对于特殊重要的⼤型⽔闸设计,应进⾏专门研究.1.0.3 ⽔闸设计应认真搜集和整理各项基本资料.选⽤的基本资料应准确可靠,满⾜设计要求.1.0.4 ⽔闸设计应从实际出发,⼴泛吸取⼯程实践经验,进⾏必要的科学试验,积极采⽤新结构,新技术,新材料,新设备.1.0.5 ⽔闸设计除应符合本规范外,尚应符合国家现⾏的有关标准的规定.2⽔闸等级划分及洪⽔标准2.1⼯程等别及建筑物级别2.1.1 平原区⽔闸枢纽⼯程应根据⽔闸最⼤过闸流量及其防护对象的重要性划分等别,其等别应按表2.1.1确定.规模巨⼤或在国民经济中占有特殊重要地位的⽔闸枢纽⼯程,其等别应经论证后报主管部门批准确定.注:当按表列最⼤过闸流量及防护对象重要性分别确定的等别不同时,⼯程等别应经综合分析确定.2.1.2 ⽔闸枢纽中的⽔⼯建筑物应根据其所属枢纽⼯程等别,作⽤和重要性划分级别,其级别应按表2.1.2确定.注:永久性建筑物指枢纽⼯程运⾏期间使⽤的建筑物.主要建筑物指失事后将造成下游灾害或严重影响⼯程效益的建筑物.次要建筑物指失事后不致造成下游灾害或对⼯程效益影响不⼤并易于修复的建筑物.临时性建筑物指枢纽⼯程施⼯期间使⽤的建筑物.2.1.3 ⼭区,丘陵区⽔利⽔电枢纽中的⽔闸,其级别可根据所属枢纽⼯程的等别及⽔闸⾃⾝的重要性按表2.1.2确定.⼭区,丘陵区⽔利⽔电枢纽⼯程等别应按国家现⾏的《⽔利⽔电⼯程等级划分及洪⽔标准》(SL 252-2000)的规定确定.2.1.4 灌排渠系上的⽔闸,其级别可按现⾏的GB50288-99《灌溉与排⽔⼯程设计规范》的规定确定.2.1.5 位于防洪(挡潮)堤上的⽔闸,其级别不得低于防洪(挡潮)堤的级别.2.1.6 对失事后造成巨⼤损失或严重影响,或采⽤实践经验较少的新型结构的2~5级主要建筑物,经论证并报主管部门批准后可提⾼⼀级设计;对失事后造成损失不⼤或影响较⼩的1~4级主要建筑物,经论证并报主管部门批准后可降低⼀级设计.2.2洪⽔标准2.2.1 平原区⽔闸的洪⽔标准应根据所在河流流域防洪规划规定的防洪任务,以近期防洪⽬标为主,并考虑远景发展要求,按表2.2.1所列标准综合分析确定.2.2.2 挡潮闸的设计潮⽔标准应按表2.2.2确定.兼有排涝任务的挡潮闸,其设计排涝标准可按表2.2.4确定.注:若确定的设计潮⽔位低于当地历史最⾼潮⽔位时,应以当地历史最⾼潮⽔位作为校核潮⽔标准.2.2.3 ⼭区,丘陵区⽔利⽔电枢纽中的⽔闸,其洪⽔标准应与所属枢纽中永久性建筑物的洪⽔标准⼀致.⼭区,丘陵区⽔利⽔电枢纽中永久性建筑物的洪⽔标准应按国家现⾏的SL 252-2000的规定确定.2.2.4 灌排渠系上的⽔闸,其洪⽔标准应按表2.2.4确定.注:灌排渠系上的⽔闸校核洪⽔标准,可视具体情况和需要研究确定.2.2.5 位于防洪(挡潮)堤上的⽔闸,其防洪(挡潮)标准不得低于防洪(挡潮)堤的防洪(挡潮)标准.2.2.6 按本规范 2.1.6条规定提⾼或降低⼀级设计的⽔闸,其洪⽔标准可按提⾼或降低后的级别确定.2.2.7 平原区⽔闸闸下消能防冲的洪⽔标准应与该⽔闸洪⽔标准⼀致,并应考虑泄放⼩于消能防冲设计洪⽔标准的流量时可能出现的不利情况.⼭区,丘陵区⽔闸闸下消能防冲设计洪⽔标准,可按表2.2.7确定,并应考虑泄放⼩于消能防冲设计洪⽔标准的流量时可能出现的不利情况.当泄放超过消能防冲设计洪⽔标准的流量时,允许消能防冲设施出现局部破坏,但必须不危及⽔闸闸室安全,且易于修复,不致长期影响⼯程运⾏.2.2.8的规定幅度,结合风险度综合分析合理选定.对失事后果严重的重要⼯程,应考虑遭遇超标准洪⽔的应急措施.表2.2.8 临时性建筑物洪⽔标准3闸址选择3.0.1 闸址应根据⽔闸的功能,特点和运⽤要求,综合考虑地形,地质,⽔流,潮汐,泥沙,冻⼟,冰情,施⼯,管理,周围环境等因素,经技术经济⽐较后选定.3.0.2 闸址宜选择在地形开阔,岸坡稳定,岩⼟坚实和地下⽔⽔位较低的地点.闸址宜优先选⽤地质条件良好的天然地基,避免采⽤⼈⼯处理地基.3.0.3 节制闸或泄洪闸闸址宜选择在河道顺直,河势相对稳定的河段,经技术经济⽐较后也可选择在弯曲河段裁弯取直的新开河道上.3.0.4 进⽔闸,分⽔闸或分洪闸闸址宜选择在河岸基本稳定的顺直河段或弯道凹岸顶点稍偏下游处,但分洪闸闸址不宜选择在险⼯堤段和被保护重要城镇的下游堤段.3.0.5 排⽔闸(排涝闸)或泄⽔闸(退⽔闸)闸址宜选择在地势低洼,出⽔通畅处,排⽔闸(排涝闸)闸址且宜选择在靠近主要涝区和容泄区的⽼堤堤线上.3.0.6 挡潮闸闸址宜选择在岸线和岸坡稳定的潮汐河⼝附近,且闸址泓滩冲淤变化较⼩,上游河道有⾜够的蓄⽔容积的地点.3.0.7 若在多⽀流汇合⼝下游河道上建闸,选定的闸址与汇合⼝之间宜有⼀定的距离. 3.0.8 若在平原河⽹地区交叉河⼝附近建闸,选定的闸址宜在距离交叉河⼝较远处.3.0.9 若在铁路桥或Ⅰ,Ⅱ级公路桥附近建闸,选定的闸址与铁路桥或Ⅰ,Ⅱ级公路桥的距离不宜太近.3.0.10 选择闸址应考虑材料来源,对外交通,施⼯导流,场地布置,基坑排⽔,施⼯⽔电供应等条件.3.0.11 选择闸址应考虑⽔闸建成后⼯程管理维修和防汛抢险等条件.3.0.12 选择闸址还应考虑下列要求:---占⽤⼟地及拆迁房屋少;---尽量利⽤周围已有公路,航运,动⼒,通信等公⽤设施;---有利于绿化,净化,美化环境和⽣态环境保护;---有利于开展综合经营.4总体布置4.1枢纽布置4.1.1 ⽔闸枢纽布置应根据闸址地形,地质,⽔流等条件以及该枢纽中各建筑物的功能,特点,运⽤要求等确定,做到紧凑合理,协调美观,组成整体效益最⼤的有机联合体.4.1.2 节制闸或泄洪闸的轴线宜与河道中⼼线正交,其上,下游河道直线段长度不宜⼩于5倍⽔闸进⼝处⽔⾯宽度.位于弯曲河段的泄洪闸,宜布置在河道深泓部位.4.1.3 进⽔闸或分⽔闸的中⼼线与河(渠)道中⼼线的交⾓不宜超过30°,其上游引河(渠)长度不宜过长.位于弯曲河(渠)段的进⽔闸或分⽔闸,宜布置在靠近河(渠)道深泓的岸边.分洪闸的中⼼线宜正对河道主流⽅向.4.1.4 排⽔闸或泄⽔闸的中⼼线与河(渠)道中⼼线的交⾓不宜超过60°,其下游引河(渠)宜短⽽直,引河(渠)轴线⽅向宜避开常年⼤风向.4.1.5 滨湖⽔闸的轴线宜与上游来⽔⽅向正交.当上,下游⽔⾯较宽阔时,可根据需要设⼀定长度的导⽔堤.4.1.6 ⽔闸枢纽中的船闸,泵站或⽔电站宜靠岸布置,但船闸不宜与泵站或⽔电站布置在同⼀岸侧.船闸,泵站或⽔电站与⽔闸的相对位置,应能保证满⾜⽔闸通畅泄⽔及各建筑物安全运⾏的要求.4.1.7 多泥沙河流上的⽔闸枢纽,应在进⽔闸进⽔⼝或其他取⽔建筑物取⽔⼝的相邻位置设冲沙闸(排沙闸)或泄洪冲沙闸,并应注意解决进⽔闸进⽔⼝或其他取⽔建筑物取⽔⼝处可能产⽣的泥沙淤堵问题.4.1.8 上,下游平⽔机会较多,且有⼀般通航要求的⽔闸,可设置通航孔.通航孔位置应根据过闸安全和管理⽅便的原则确定,但不宜紧靠泵站或⽔电站.4.1.9 上,下游⽔位差不⼤,且有⼀般过⽊要求的⽔闸,可设置过⽊孔或在岸边设过⽊道.过⽊孔或岸边过⽊道位置应根据⽔流条件和漂⽊特点确定,但不宜紧靠泵站或⽔电站.4.1.10 经常有⽔流下泄,且有过鱼要求的⽔闸,可结合岸墙,翼墙的布置设置鱼道.鱼道下泄⽔流宜与河道⽔流斜交,其出⼝位置不宜紧靠泄洪闸.4.1.11 平原区上游有余⽔可以利⽤,且有发电要求的⽔闸,可结合岸墙,翼墙的布置设置⼩型⽔⼒发电机组或在边闸孔内设置可移式发电装置.4.1.12 ⽔流流态复杂的⼤型⽔闸枢纽布置,应经⽔⼯模型试验验证.模型试验范围应包括⽔闸上,下游可能产⽣冲淤的河段.4.2闸室布置4.2.1 ⽔闸闸室布置应根据⽔闸挡⽔,泄⽔条件和运⾏要求,结合考虑地形,地质等因素,做到结构安全可靠,布置紧凑合理,施⼯⽅便,运⽤灵活,经济美观.4.2.2 闸室结构可根据泄流特点和运⾏要求,选⽤开敞式,胸墙式,涵洞式或双层式等结构型式.整个闸室结构的重⼼应尽可能与闸室底板中⼼相接近,且偏⾼⽔位⼀侧.1 闸槛⾼程较⾼,挡⽔⾼度较⼩的⽔闸,可采⽤开敞式;泄洪闸或分洪闸宜采⽤开敞式;有排冰,过⽊或通航要求的⽔闸,应采⽤开敞式.2 闸槛⾼程较低,挡⽔⾼度较⼤的⽔闸,可采⽤胸墙式或涵洞式;挡⽔⽔位⾼于泄⽔运⽤⽔位,或闸上⽔位变幅较⼤,且有限制过闸单宽流量要求的⽔闸,也可采⽤胸墙式或涵洞式.3 要求⾯层溢流和底层泄流的⽔闸,可采⽤双层式;软弱地基上的⽔闸,也可采⽤双层式.4.2.3 开敞式闸室结构可根据地基条件及受⼒情况等选⽤整体式或分离式.涵洞式和双层式闸室结构不宜采⽤分离式.4.2.4 ⽔闸闸顶⾼程应根据挡⽔和泄⽔两种运⽤情况确定.挡⽔时,闸顶⾼程不应低于⽔闸正常蓄⽔位(或最⾼挡⽔位)加波浪计算⾼度与相应安全超⾼值之和;泄⽔时,闸顶⾼程不应低于设计洪⽔位(或校核洪⽔位)与相应安全超⾼值之和.⽔闸安全超⾼下限值见表4.2.4.位于防洪(挡潮)堤上的⽔闸,其闸顶⾼程不得低于防洪(挡潮)堤堤顶⾼程.闸顶⾼程的确定,还应考虑下列因素:---软弱地基上闸基沉降的影响;---多泥沙河流上,下游河道变化引起⽔位升⾼或降低的影响;---防洪(挡潮)堤上⽔闸两侧堤顶可能加⾼的影响等.4.2.5 闸槛⾼程应根据河(渠)底⾼程,⽔流,泥沙,闸址地形,地质,闸的施⼯,运⾏等条件,结合选⽤的堰型,门型及闸孔总净宽等,经技术经济⽐较确定.建造在复式河床上的⽔闸,当闸基为岩⽯或坚硬的粘性⼟时,可选⽤⾼,低闸槛的布置型式,但必须妥善布置防渗排⽔设施.4.2.6 闸孔总净宽应根据泄流特点,下游河床地质条件和安全泄流的要求,结合闸孔孔径和孔数的选⽤,经技术经济⽐较后确定.4.2.7 闸孔孔径应根据闸的地基条件,运⽤要求,闸门结构型式,启闭机容量,以及闸门的制作,运输,安装等因素,进⾏综合分析确定.选⽤的闸孔孔径应符合国家现⾏的(SL 74-95)《⽔利⽔电⼯程钢闸门设计规范》所规定的闸门孔⼝尺⼨系列标准.闸孔孔数少于8孔时,宜采⽤单数孔.4.2.8 闸室底板型式应根据地基,泄流等条件选⽤平底板,低堰底板或折线底板.1 ⼀般情况下,闸室底板宜采⽤平底板;在松软地基上且荷载较⼤时,也可采⽤箱式平底板.2 当需要限制单宽流量⽽闸底建基⾼程不能抬⾼,或因地基表层松软需要降低闸底建基⾼程,或在多泥沙河流上有拦沙要求时,可采⽤低堰底板.3 在坚实或中等坚实地基上,当闸室⾼度不⼤,但上,下游河(渠)底⾼差较⼤时,可采⽤折线底板,其后部可作为消⼒池的⼀部分.4.2.9 闸室底板厚度应根据闸室地基条件,作⽤荷载及闸孔净宽等因素,经计算并结合构造要求确定.4.2.10 闸室底板顺⽔流向长度应根据闸室地基条件和结构布置要求,以满⾜闸室整体稳定和地基允许承载⼒为原则,进⾏综合分析确定.4.2.11 闸室结构垂直⽔流向分段长度(即顺⽔流向永久缝的缝距)应根据闸室地基条件和结构构造特点,结合考虑采⽤的施⼯⽅法和措施确定.对坚实地基上或采⽤桩基的⽔闸,可在闸室底板上或闸墩中间设缝分段;对软弱地基上或地震区的⽔闸,宜在闸墩中间设缝分段.岩基上的分段长度不宜超过20m,⼟基上的分段长度不宜超过35m.当分段长度超过本条规定数值时,宜作技术论证.永久缝的构造型式可采⽤铅直贯通缝,斜搭接缝或齿形搭接缝,缝宽可采⽤2~3cm.4.2.12 闸墩结构型式应根据闸室结构抗滑稳定性和闸墩纵向刚度要求确定,⼀般宜采⽤实体式.闸墩的外形轮廓设计应能满⾜过闸⽔流平顺,侧向收缩⼩,过流能⼒⼤的要求.上游墩头可采⽤半圆形,下游墩头宜采⽤流线形.4.2.13 闸墩厚度应根据闸孔孔径,受⼒条件,结构构造要求和施⼯⽅法等确定.平⾯闸门闸墩门槽处最⼩厚度不宜⼩于0.4m.4.2.14 ⼯作闸门门槽应设在闸墩⽔流较平顺部位,其宽深⽐宜取1.6~1.8.根据管理维修需要设置的检修闸门门槽,其与⼯作闸门门槽之间的净距离不宜⼩于1.5m.当设有两道检修闸门门槽时,闸墩和底板必须满⾜检修期的结构强度要求.4.2.15 边闸墩的选型布置应符合本规范 4.2.12~4.2.14条的规定.兼作岸墙的边闸墩还应考虑承受侧向⼟压⼒的作⽤,其厚度应根据结构抗滑稳定性和结构强度的需要计算确定.4.2.16 闸门结构的选型布置应根据其受⼒情况,控制运⽤要求,制作,运输,安装,维修条件等,结合闸室结构布置合理选定.1 挡⽔⾼度和闸孔孔径均较⼤,需由闸门控制泄⽔的⽔闸宜采⽤弧形闸门.2 当永久缝设置在闸室底板上时,宜采⽤平⾯闸门;如采⽤弧形闸门时,必须考虑闸墩间可能产⽣的不均匀沉降对闸门强度,⽌⽔和启闭的影响.3 受涌浪或风浪冲击⼒较⼤的挡潮闸,宜采⽤平⾯闸门,且闸门⾯板宜布置在迎潮侧.4 有排冰或过⽊要求的⽔闸,宜采⽤平⾯闸门或下卧式弧形闸门;多泥沙河流上的⽔闸,不宜采⽤下卧式弧形闸门.5 有通航或抗震要求的⽔闸,宜采⽤升卧式平⾯闸门或双扉式平⾯闸门.6 检修闸门应采⽤平⾯闸门或叠梁式闸门.4.2.17 露顶式闸门顶部应在可能出现的最⾼挡⽔位以上有0.3~0.5m的超⾼.4.2.18 启闭机型式可根据门型,尺⼨及其运⽤条件等因素选定.选⽤启闭机的启闭⼒应等于或⼤于计算启闭⼒,同时应符合国家现⾏的SL 41-93《⽔利⽔电⼯程启闭机设计规范》所规定的启闭机系列标准.当多孔闸门启闭频繁或要求短时间内全部均匀开启时,每孔应设⼀台固定式启闭机.4.2.19 闸室胸墙结构可根据闸孔孔径⼤⼩和泄⽔要求选⽤板式或板梁式.孔径⼩于或等于6m时可采⽤板式,孔径⼤于6m时宜采⽤板梁式.胸墙顶宜与闸顶齐平.胸墙底⾼程应根据孔⼝泄流量要求计算确定.胸墙上游⾯底部宜做成流线形.胸墙厚度应根据受⼒条件和边界⽀承情况计算确定.对于受风浪冲击⼒较⼤的⽔闸,胸墙上应留有⾜够的排⽓孔.胸墙与闸墩的连接⽅式可根据闸室地基,温度变化条件,闸室结构横向刚度和构造要求等采⽤简⽀式或固⽀式.当永久缝设置在底板上时,不应采⽤固⽀式.4.2.20 闸室上部⼯作桥,检修便桥,交通桥可根据闸孔孔径,闸门启闭机型式及容量,设计荷载标准等分别选⽤板式,梁板式或板拱式,其与闸墩的连接型式应与底板分缝位置及胸墙⽀承型式统⼀考虑.有条件时,可采⽤预制构件,现场吊装.⼯作桥的⽀承结构可根据其⾼度及纵向刚度选⽤实体式或刚架式.⼯作桥,检修便桥和交通桥的梁(板)底⾼程均应⾼出最⾼洪⽔位0.5m以上;若有流冰,应⾼出流冰⾯以上0.2m.4.2.21 松软地基上的⽔闸结构选型布置尚应符合下列要求:1 闸室结构布置匀称,重量轻,整体性强,刚度⼤;2 相邻分部⼯程的基底压⼒差⼩;3 选⽤耐久,能适应较⼤不均匀沉降的⽌⽔型式和材料;4 适当增加底板长度和埋置深度.4.2.22 冻胀性地基上⽔闸结构选型布置尚应符合下列要求:1 闸室结构整体性强,刚度⼤;2 Ⅲ级冻涨⼟地基上的1,2,3级⽔闸和Ⅳ,Ⅴ级冻涨⼟地基上的各级⽔闸,其基础埋深不⼩于基础设计冻深;3 在满⾜地基承载⼒要求的情况下,减⼩闸室底部与冻涨⼟的接触⾯积;4 在满⾜防渗,防冲和⽔流衔接条件的情况下,缩短进出⼝长度;5 适当减⼩冬季暴露的⼤,中型⽔闸铺盖,消⼒池底板等底部结构的分块尺⼨.4.2.23 地震区⽔闸结构选型布置尚应符合下列要求:1 闸室结构布置匀称,重量轻,整体性强,刚度⼤;2 降低⼯作桥排架⾼度,减轻其顶部重量,并加强排架柱与闸墩和桥⾯结构的抗剪连接;3 在闸墩上分缝,并选⽤耐久,能适应较⼤变形的⽌⽔型式和材料;4 加强地基与闸室底板的连接,并采取有效的防渗措施;5 适当降低边墩(岸墙)后的填⼟⾼度,减少附加荷载;6 上游防渗铺盖采⽤混凝⼟结构,并适当布筋.4.3防渗排⽔布置4.3.1 ⽔闸防渗排⽔布置应根据闸基地质条件和⽔闸上,下游⽔位差等因素,结合闸室,消能防冲和两岸连接布置进⾏综合分析确定.4.3.2 均质⼟地基上的⽔闸闸基轮廓线应根据选⽤的防渗排⽔设施,经合理布置确定.在⼯程规划和可⾏性研究阶段,初步拟定的闸基防渗长度应满⾜公式(4.3.2)要求:L=CΔH (4.3.2)式中L---闸基防渗长度,即闸基轮廓线防渗部分⽔平段和垂直段长度的总和(m);ΔH---上,下游⽔位差(m);C---允许渗径系数值,见表4.3.2.当闸基设板桩时,可采⽤表4.3.2中所列规定值的⼩值.注:地基⼟分类见本规范附录f.4.3.3 当闸基为中壤⼟,轻壤⼟或重砂壤⼟时,闸室上游宜设置钢筋混凝⼟或粘⼟铺盖,或⼟⼯膜防渗铺盖,闸室下游护坦底部应设滤层.粘⼟铺盖的渗透系数应⽐地基⼟的渗透系数⼩100倍以上.4.3.4 当闸基为较薄的壤⼟层,其下卧层为深厚的相对透⽔层时,除应符合本规范4.3.3条的规定外,尚应验算覆盖⼟层抗渗,抗浮的稳定性.必要时可在闸室下游设置深⼊相对透⽔层的排⽔井或排⽔沟,并采取防⽌被淤堵的措施.4.3.5 当闸基为粉⼟,粉细砂,轻砂壤⼟或轻粉质砂壤⼟时,闸室上游宜采⽤铺盖和垂直防渗体(钢筋混凝⼟板桩,⽔泥砂浆帷幕,⾼压喷射灌浆帷幕,混凝⼟防渗墙,⼟⼯膜垂直防渗结构等)相结合的布置形式.垂直防渗体宜布置在闸室底板的上游端.在地震区粉细砂地基上,闸室底板下布置的垂直防渗体宜构成四周封闭的形式.粉⼟,粉细砂,轻砂壤⼟或轻粉质砂壤⼟地基除应保证渗流平均坡降和出逸坡降⼩于允许值外,在渗流出⼝处(包括两岸侧向渗流的出⼝处)必须设置级配良好的滤层.4.3.6 当闸基为较薄的砂性⼟层或砂砾⽯层,其下卧层为深厚的相对不透⽔层时,闸室底板上游端宜设置截⽔槽或防渗墙,闸室下游渗流出⼝处应设滤层.截⽔槽或防渗墙嵌⼊相对不透⽔层深度不应⼩于1.0m.当闸基砂砾⽯层较厚时,闸室上游可采⽤铺盖和悬挂式防渗墙相结合的布置形式,闸室下游渗流出⼝处应设滤层.当闸基为粒径较⼤的砂砾⽯层或粗砾夹卵⽯层时,闸室底板上游端宜设置深齿墙或深防渗墙,闸室下游渗流出⼝处应设滤层.4.3.7 当闸基为薄层粘性⼟和砂性⼟互层时,除应符合本规范4.3.3,4.3.5条的规定外,铺盖前端宜加设⼀道垂直防渗体,闸室下游宜设排⽔沟或排⽔浅井,并采取防⽌被淤堵的措施.4.3.8 当闸基为岩⽯地基时,可根据防渗需要在闸室底板上游端设⽔泥灌浆帷幕,其后设排⽔孔.4.3.9 闸室底板的上,下游端均宜设置齿墙,齿墙深度可采⽤0.5~1.5m.4.3.10 铺盖长度可根据闸基防渗需要确定,⼀般采⽤上,下游最⼤⽔位差的3~5倍.混凝⼟或钢筋混凝⼟铺盖最⼩厚度不宜⼩于0.4m,其顺⽔流向的永久缝缝距可采⽤8~20m,靠近翼墙的铺盖缝距宜采⽤⼩值.缝宽可采⽤2~3cm.粘⼟或壤⼟铺盖的厚度应根据铺盖⼟料的允许⽔⼒坡降值计算确定,其前端最⼩厚度不宜⼩于0.6m,逐渐向闸室⽅向加厚.铺盖上⾯应设保护层.防渗⼟⼯膜厚度应根据作⽤⽔头,膜下⼟体可能产⽣裂隙宽度,膜的应变和强度等因素确定,但不宜⼩于0.5mm.⼟⼯膜上应设保护层.在寒冷和严寒地区,混凝⼟或钢筋混凝⼟铺盖应适当减⼩永久缝缝距,粘⼟或壤⼟铺盖应适当加⼤厚度,并应避免冬季暴露于⼤⽓中.4.3.11 钢筋混凝⼟板桩最⼩厚度不宜⼩于0.2m,宽度不宜⼩于0.4m,板桩之间应采⽤梯形榫槽连接.⽔泥砂浆帷幕或⾼压喷射灌浆帷幕的最⼩厚度不宜⼩于0.1m,混凝⼟防渗墙最⼩厚度不宜⼩于0.2m.地下垂直防渗⼟⼯膜厚度不宜⼩于0.25mm;重要⼯程可采⽤复合⼟⼯膜,其厚度不宜⼩于0.5mm.4.3.12排⽔沟断⾯尺⼨应根据透⽔层厚度合理确定,沟内应按滤层结构要求敷设导渗层.4.3.13 排⽔井的井深和井距应根据透⽔层埋藏深度及厚度合理确定,井管内径不宜⼩于0.2m.滤⽔管的开孔率应满⾜出⽔量要求,管外应设滤层.4.3.14 侧向防渗排⽔布置(包括刺墙,板桩,排⽔井等)应根据上,下游⽔位,墙体材料和墙后⼟质以及地下⽔位变化等情况综合考虑,并应与闸基的防渗排⽔布置相适应.4.3.15 承受双向⽔头的⽔闸,其防渗排⽔布置应以⽔位差较⼤的⼀向为主,合理选择双向布置形式.4.4消能防冲布置。

《水工建筑物》第五章:水闸结构尺寸确定、消能防冲及防渗排水设计、地基处理以及附属建筑物

《水工建筑物》第五章:水闸结构尺寸确定、消能防冲及防渗排水设计、地基处理以及附属建筑物
底板它还具有防冲、防渗的作用。
4.胸墙 胸墙设于工作闸门上部,帮助闸门挡水。在
上游水位变幅较大的情况下,完全用闸门挡水 将导致闸门尺寸和启闭机等设备过大。设置胸 墙后,可以大大减小闸门尺寸。胸墙也可以做 成活动型,当遭遇特大洪水时开启胸墙加大泄 流量。
底板、闸墩和胸墙通常为混凝土或钢筋混凝 土结构,小型水闸也可采用浆砌石结构。 5.工作桥
土基上的拦河闸,闸孔型式多采用开敞式宽顶堰。 ·在地基条件较好的拦河闸可以采用驼峰堰。 ·岩基上的水闸常采用实用堰。 开敞式宽顶堰:结构简单、施工方便、地基应力均匀, 泄流能力大、上游水位壅高较小,有利于完成冲沙、 排污等其他任务。宽顶堰的流量系数为0.36~0.385。 驼峰堰和实用堰:流量系数比宽顶堰大,可以使枢纽 布置更紧凑。水闸上的实用堰多为低堰。 实用堰:在淹没出流的情况下,流量系数急剧减少。 因此,经常或主要工况为淹没出流的泄水闸不宜于选 用实用堰。 上游水位变幅较大的水闸,可以考虑设置胸墙,以减 少闸门挡水高度和闸门受力。
对于建在岩基上的水闸,其工作特点与岩基 上的混凝土重力坝相似。
本章主要介绍建在土基上的水闸的工作 特点。 作为土基上低水头的挡水、泄水建筑物, 水闸有如下工作特点。
水闸的工作特点
(一)水的方面
水闸在水的作用下,需要解 决以下几个方面问题。
1.稳定问题
水闸在关闭闸门挡水的时候,闸 室上、下游形成一定的水位差。
1).上游翼墙 ① 引导水流,使之平顺地流入闸孔;
②抵御两岸填土压力,保护闸前河岸不受冲刷;
③·并有侧向防渗的作用。
2.铺盖 主要起防渗作用,其表面还应进行保护,
以满足防冲要求。 3.护底
设在铺盖上游,起保护河床作用。 4.上游防冲槽

水利水电工程中的水闸设计问题及其优化措施杨柳

水利水电工程中的水闸设计问题及其优化措施杨柳

水利水电工程中的水闸设计问题及其优化措施杨柳发布时间:2021-12-24T03:18:38.732Z 来源:基层建设2021年第27期作者:杨柳[导读] 近年来,我国水利工程得到了飞速的发展,同时也带动了水利工程中各项施工技术的发展,其中比较明显的就是水利工程中水闸施工技术的发展。

水闸是水利水电工程中的重要组成部分,杭州水利水电勘测设计院有限公司浙江杭州 311200摘要:近年来,我国水利工程得到了飞速的发展,同时也带动了水利工程中各项施工技术的发展,其中比较明显的就是水利工程中水闸施工技术的发展。

水闸是水利水电工程中的重要组成部分,在水利工程中水闸主要发挥着水流拦截、泄洪、保水的作用,对保障水利工程的正常运转有着很重要的作用和价值。

水闸施工是水利工程项目的重要组成部分,随着水闸工程规模的扩大,水闸工程施工管理工作也逐渐受到了大众关注。

文章阐述了水闸的重要性,主要分析了设计中的注意事项和设计优化策略,以期为行业人士提供一定参考。

关键词:水利水电;水闸设计;问题及措施引言在具体的水利建设中,水闸被广泛运用到各个水利工程中,具有不可替代的重要意义,如果在水闸方面出现了一定的问题,必然会对整个工程造成严重的后果,还会对下游地区产生一些安全隐患,更严重的情况下,会导致居民的生命财产受到威胁,进而造成严重的经济损失,严重阻碍社会的发展。

在水利工程中,水闸作为水利工程的关键部分,能都对水位以及流量进行控制,从而在水力发电、灌溉农作物、防洪抗旱等需求发挥积极作用。

在水利工程中,水闸是修建在河道或渠道上利用闸门控制流量、调节水位的低水头水工建筑物,提升闸门可以泄洪、排沙,关闭闸门可以拦洪、蓄水或抬高上游水位,满足灌溉、发电、生态、工业及生活用水等需求。

实际工程中,由于水闸功能和地基土的特殊性,设计中经常会遇到一些问题,应因地制宜,及时解决问题,使水闸功能得以充分发挥,保障工程的安全性和经济性。

1 水利水电工程中的水闸设计的重要性我国的水利工程建设事业仍然保持着一个健康的发展趋势,随着各级政府和地区在此领域投入资金的加大,不仅增加了水利项目数量,同时项目规模、等级也较以往有了提升。

水闸设计要点及方法总结

水闸设计要点及方法总结

本页面为作品封面,下载文档后可自由编辑删除!(水利工程)工程设计单位:姓名:时间:水闸设计要点及方法总结摘要:工程建设的独特性,没有完全相同的两个水闸,如何使中小水闸设计做到安全、经济和合理,提高水利工程建设的设计水平,始终是摆在设计人员面前的一项重要的任务。

水闸工程的内在质量是一座水闸工程好坏的重要衡量标准。

在实际的施工设计中,设计单位和施工单位都要做好自己的本职工作,并密切配合,在了解设计类型和施工条件的基础上,不断总结经验,利用新方法,使用新工艺技术,以不断提高水闸工程建设质量。

关键词:水闸设计施工防裂选址质量一、水闸设计的现实意义及理论基础水闸工程是重要的水利工程之一,该工程对工农业生产及社会经济发展有重要作用,还有助于抗旱防汛工作。

它多建在河道、渠道及水库、湖泊岸边,是具有挡水和泄水功能的低水头水工建筑物。

关闭时,可以起到保证上游取水或是通航方便的作用;开启时,可以调节下游水流量供求关系。

基于此,水闸设计是施工工程的灵魂,占据重要地位,故水闸设计单位应制订出合理的设计方案,以便为施工单位提供可靠依据,确保水闸施工的规范性。

水闸的结构组成包括闸室、上游连接段和下游连接段。

其中闸室是结构主体,由底板、闸门、闸墩等部分组成,连接上下游和两岸或其它建筑物。

闸室的各结构作用不同,其中底板用以传送闸室上部结构的重量及荷载到地基,防渗漏和防冲击;闸门阻拦水流,控制过闸流量;闸墩分隔闸孔,并支承其它结构。

上游连接段的组成结构包括冲槽、护坡、翼墙、铺盖和护底,其作用是引导水流和延长流径,确保两岸和闸基渗透水流的抗渗稳定性。

下游连接段的组成结构通常包括护坡、翼墙、护坦、海漫、防冲槽等,用以减小出闸水流动能,避免水流过度冲刷河床和岸坡。

水闸的作业难度较大,具有地基承载力低,抗渗稳定性差,水位变幅大等特点。

二、水闸的工作特点水闸既是挡水建筑物,也是泄水建筑物,一般修建在平原地区,平原地区的覆盖层很厚,地基的压缩性很大,抗滑能力差,承载能力低,所以闸的稳定是设计中的一个重要问题。

第六章 水闸设计预习报告

第六章 水闸设计预习报告

水闸是一种利用闸门挡水和泄水的低水头水工建筑物,多用于河道,渠系及水库、湖泊岸边。

我国修建水闸的历史可追溯到公元前6世纪的春秋年代,据《水经注》记载,在位于今安徽寿县城南的芍陂灌区中即设有进水和供水用的5个水门。

至1991年,全国已建成水闸2.9万座,给国民经济带来了很大的效益。

现在的水闸建设,正在向形式多样化、结构轻型化、施工装配化、操作自动化和遥控化发展。

一、工作特点:建在软土地基上的水闸具有以下一些工作特点:(1) 软工地基的压缩性大, 承载能力低, 抗冲能力差, 细砂容易液化, 在闸室自重及外荷作用下,地基可能产生较大的沉降或沉降差, 造成闸室倾斜, 止水破坏,闸底板断裂甚至发生塑性破坏引起水闸失事。

(2) 水闸在泄流时, 尽管流速不高, 但水流仍具有一定的剩余能量, 而土基的抗冲能力较低, 可能引起水闸下游的冲刷, 此外水闸下游常出现的波状水跃和折冲水流, 将会进一步加剧对河床和两岸的淘刷。

同时, 由于闸下游水位变幅大, 闸下出流可能形成远驱水跃,临界水跃甚至淹没度较大的水跃, 因此消能防冲设施要在各种运用情况时都能满足设计要。

(3) 土基在渗水流作用下, 容易产生渗透变形特别是粉、细砂地基, 在闸后易出现翻砂冒水现象,严重时闸基和两岸会被掏空, 引起水闸沉降, 倾斜, 断裂甚至倒塌。

基于上述特点,设计时需要解决好以下几个问题:(1) 选择适宜的闸址。

(2) 选择与地基条件相适应的闸室结构形式,保证闸室及地基的稳定。

(3) 做好防渗设计, 特别是上游两岸连接建筑物及其与铺盖的连接部分, 要在空间上形成防渗整体。

(4) 做好消能、防冲设计,避免出现危害性的冲刷。

二、水闸类型:(1) 节制闸:拦河或在渠道上建造, 用于拦洪,调节水位以满足上游引水或航运的需要,控制下泄流量,保证下游河道安全或根据下游用水需要调节放水流量。

(2) 进水闸: 建在河道, 水库或湖泊的岸边, 用来近控制引水流量, 以满足灌溉,发电或供水的需要。

水工建筑物水闸设计模板

水工建筑物水闸设计模板

水闸课程设计报告系别:水利工程系专业:水利水电建筑工程题目:水闸课程设计班级: 10级水工( )班姓名:学号:指导教师:成绩:湖北水利水电职业技术学院水利系水工专业 2012年3月26日至3月30日目录第一章水闸设计基础知识1.水闸概念及水闸分类 (1)2.水闸等级划分及洪水标准 (2)3.闸水利计算的内容 (3)4.水闸防渗排水设计内容 (3)5.水闸结构设计内容 (3)6.水闸荷载组合 (3)7.水闸地基计算内容 (4)8.全截面直线分布法 (4)9.水闸设计规范用词和用语说明 (5)第二章水闸设计1.水闸形式及孔口尺寸拟定 (6)2.消能防冲设计 (11)3.渗流分析 (13)4.稳定分析 (13)第三章设计总结1.设计过程总结 (19)2.心得体会 (20)第一章水闸设计基础知识1.1水闸概念及水闸分类水闸:水闸是一种控制水位和调节流量的低水头水工建筑物,具有挡水和泄水的双重作用。

水闸的类型:一、按水闸说承担的任务分类:(1)进水闸(取水闸): 在河、湖、水库的岸边兴建,常位于引水渠道首部,引取水流。

(2)节制闸: 拦河兴建,调节水位,控制流量。

(3)冲沙闸: 静水通航,动水冲沙,减少含沙量,防止淤积。

(4)分洪闸: 在河道的一侧兴建,分泄洪水、削减洪峰洪、滞洪。

(5)排水闸: 在江河沿岸兴建,作用是排水、防止洪水倒灌。

(6)挡水闸: 建于河流入海河口上游地段,防止海潮倒灌。

二、按结构的型式分类:(1)开敞式:闸室露天,又分为有胸墙;无胸墙两种形式(2)涵洞式:闸室后部有洞身段,洞顶有填土覆盖。

(有压、无压)1.2水闸等级划分及洪水标准(1)平原区水闸枢纽工程,其工程等别按水闸最大过流量及其防护对象的重要性划分成五等,如表1-1.枢纽中的水工建筑物级别和洪水标准现行根据SL252-200规定。

山区、丘陵区水利水电枢纽工程,其工程等别、水闸级别及洪水标准的确定依据《水利水电枢纽工程等级划分及设计标准》。

水工建筑物水闸设计实例

水工建筑物水闸设计实例

水工建筑物水闸设计实例在水工建筑物设计中,水闸是一种用于控制水流的工程构造物。

它通常由闸门、导闸护坡、底孔、闸墙和其他辅助设施组成。

水闸的设计目的是通过合理的构造和控制,实现对水流的封闭、调节和放水。

以下是一个水闸设计的实例:1.选址和环境评估:首先,需要选择一个合适的位置用来建设水闸。

这个选择通常基于水流情况、水体环境和建设的实际需求。

同时,也需要对环境进行评估,确定是否存在地质、水文等方面的问题,并制定相应的设计措施。

2.建设类型和规模确定:根据实际需求和环境条件,确定水闸的建设类型和规模,包括闸门数量、闸墙高度和长度等。

一般来说,根据水流量和水位变化,可以选择单击闸、复击闸、引水闸等不同类型的水闸。

3.水闸结构设计:根据选定的水闸类型和规模,设计水闸的结构细节。

这包括计算和确定闸门、闸墙、导闸护坡等结构物的尺寸、材料和连接方式。

同时,还需要考虑水闸的强度、稳定性和耐久性。

4.控制系统设计:水闸的开闭和水位调节通常需要一个控制系统。

设计控制系统的关键是确定合适的闸门操作方式,如手动操作、电动操作或液压操作,并相应地规划控制设备和控制信号传输方式。

5.安全性和可靠性考虑:水闸的设计必须考虑到安全性和可靠性。

这包括在设计中考虑防洪、防渗、防冲刷、防腐等措施,以确保水闸能够在不同的水流条件下正常运行,并且能够承受各种外力。

6.环境保护和生态恢复:在水闸设计过程中,还需要考虑到对水生生物和其它生态系统的影响。

设计者应该尽量减少对生态环境的破坏,并制定相应的环境保护和生态恢复方案。

7.施工和运维考虑:最后,水闸的设计还必须考虑到施工和运维的因素。

包括确定施工方法和流程、选取适当的材料和设备,以及规划维护和修复计划等。

通过以上步骤,可以完成一个水闸的设计,并确保其安全可靠、经济高效。

当然,实际的设计过程肯定还会根据具体情况和需求进行一些调整和优化,但这个实例可以作为一个基本的设计框架和参考,帮助设计者顺利完成水闸的设计工作。

水闸设计(毕业设计)

水闸设计(毕业设计)
1.3.3
本区属干旱的中低山区水文地质类型。其地下水类型为:松散堆积层孔隙水,碎屑孔隙裂隙层间水,基岩裂隙水三大类型。松散堆积层孔隙水分布于河谷冲积平原、山前坡洪积扇裙与黄土丘陵区。以河谷冲积平原富水性最强,含水层为全新统及上更新统冲积砂砾石层。勘察范围内地下水位埋深约0.5-1.5m。
区内地下水主要补给来源为大气降水,次为区外河谷潜水补给。地下水动态变化受气候、地貌及含水层埋藏条件等因素控制。一般规律是8-9月份水量最大,水位最高,5月份或12月至次年3月份水量最小,水位最低。
2
2.1
台子水闸工程位于二道子河水库下游西路嘎河中游,汛期有泄洪要求。河道两岸有需要灌溉的灌区,因此,台子水闸需要满足灌区供水需要。
西路嘎河河道较宽,不宜全河段布置闸室,因此,综合考虑泄洪、供水要求,采取闸坝联合布置。
考虑原水闸工程将泄水闸布置在溢流坝两侧,坝脚处常年淤积,泄水闸常年泄水冲刷,河道断面已形成主河槽位于河道两侧的复式断面。此次台子水闸的工程布置依据河道复式断面,河道中间设置溢流坝,泄水闸紧靠溢流坝,左右岸对称布置,泄水闸之外布置供水闸,因左右岸灌区需要灌水量不同,左右岸供水闸闸室净宽不同。进水闸上游侧布置胸墙。
1.3.2
根据内蒙水设院98年大洪水后对赤峰地区“各水文站及重点水库设计洪峰流量成果”,采用的年限是截止到1998年,考虑到资料年限延长后枯水年偏多,对工程较为不利,从安全角度出发本次设计洪水计算仍采用内蒙水设院计算成果,根据松山地实测洪水资料,采用面积比法计算得出:P%=5时,Q=540m3/s, P%=2时,Q=610m3/s。
Design data, combined with the local hydrological and geological conditions, in accordance with the gate design specification to determine the type of gate design. According to the requirements of the river flood season flood, determine the weir sluice, drain the water gate type, size, requirements according to the local irrigation district irrigation sluice intake of types, sizes. Determine the sluice of the overall project layout, the sluice discharge, review the calculation of water supply capacity, seepage calculation, the energy dissipation the workers in the design, review, and the chamber of the stability calculation. Completion of the gate design text content and layout drawing related engineering.
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

消力池末端厚度=t=0.66(m)
精选PPT
13
4、海漫长度Lp 海漫长度计算系数Ks:Ks=10 海漫长度 Lpks qs H'
10 3.46 0.5616.09(m)
海漫水平段长度取6.09m,缓坡段取 10m,斜坡坡度为1:10
精选PPT
14
5、防冲槽
防冲槽深度取t″=1.5m,底宽 b=2t″=3m,上游坡率m1=2,下游 坡率m2=3
21.96 21.96
精选PPT
5
行近流速 v 0=
Q 7.22 0.6(6m/s) A 10.396
堰上水深
H
o=
vo2H0.62 64.985(m) 2g 29.8
堰流淹没系数 : hs 0.884
Ho
查表5-6得=0.862
精选PPT
6
闸孔总净宽B0:
B0
Q
3
mH02 2g
72.2
3
4.8(m)
粘性土河床的允许不冲流速 :
0 =0.95m/s
海漫末端水深
t=4.42+10÷10=5.42(m)
精选PPT
15
海漫末端单宽流量q′:
q'5.42172.222123.16(m/s) 2
经验系数:A=2
精选PPT
16
海漫末端的可能冲刷深度dm:
q'
dm 1.10t
1.13.165.421.76(m) 0.95
水工建筑物 ——水闸设计
۩ 组别:第一组 ۩ 组长:梁海英(35) ۩组员:张秋勇(18) 何伟伦(12)
钟齐波(8) 罗锦波(5) 张育明(36)蔡世达(39)
精选PPT
1
设计计算:罗锦波 张育明 蔡世达
CAD画图:梁海英 何伟伦 PPT 制作:钟齐波 张秋勇
精选PPT
2
一.基本资料
某排水闸建筑物等级为2级,
16.89+0.4+0.5=17.79(m) ②泄水水:11.48+1=12.48(m)
取最大值17.79m,下游顶面高 程也取17.79m
精选PPT
19
闸墩长度=底板长度=15.1m 边墩厚(钢筋混凝土边墩)=1.2m
3、胸墙
①胸墙顶部高程=闸墩顶部高程
=17.79m
胸墙底高程 闸上设计水位
11.48m,取12m。
0.8620.9160.38552 29.8
B0=4.8m<b0=8m, 取最大值B0=8m。
精选PPT
7
二、池深、池长的确定
1、消力池深度d 当B0=5m时,过闸单宽流量
q=14.44m/s,消力池末端的单宽流 量qs=3.46m/s。
假设消力池深度d′=0.88m时, T0=5.88m,将其代入公式:
图1-1 水闸剖面设计图(单位:mm)
精选PPT
25
浆砌石(50) 反滤层
浆砌石(50) 反滤层
干砌石(50) 反滤层
图1-1 消力池剖面设计图(单位:mm)
精选PPT2611来自水跃长度校正系数 =0.7
消力池长度Lsj=Ls+ Lj
=3.52+0.7x23.49 =19.96(m)
精选PPT
12
3.护坦厚度t 消力池底板计算系k1=0.2
H ' 1.4 1 1 8 .9 0 0 2 .5(m 6 )
护坦厚度t:
tk1 q H'
0.2 14.44 0.560.66(m)
水闸设计排水流量72.2㎡/s,相当闸
上设计水位11.48m,闸下设计水位
10.92m,防洪水位16.89m,相当闸
水位10.85m。排水渠为梯形断面,
渠底宽为12m。底高程6.50m。边
坡1:2。闸基持力层为粉质粘土。
承载力为140kpa。渗透系数为
1.8×10-5 cm/s。设计该水闸。
精选PPT
3
设计水闸
一、确定闸底板高程 闸底板高程=渠底高程=6.50 m
二、计算闸孔总净宽 假设闸孔净宽b0=8m 上游河道一半水深的宽度bs
精选PPT
4
bs=(11.48﹣6.5)×2+12
=21.96(m)
堰流侧收缩系数
10.17(11bo)4 bo
bs bs 10.171(1 8 )4 8 0.916
hc3T0hc2 2gq22 0
精选PPT
8
得跃前水深:hc=1.415m
式中流速系数 =1, =1
跃后水深hc″:
hc''h2c( 18gqch32 1)4.81(m 9)
精选PPT
9
出池深度△z:
z2gq2sh2's2
qs2
2gch''2
29.1831.24624.422219.83.44.862 1290.004(m9)
防冲槽的单宽抛石量v:
VAd 2 m 1 .7 6 3 .5(m 2 3)
精选PPT
17
三、闸室的布置
1、底板 底板长度L:
L=2.5H=2.5X(16.89-10.85) =15.1(m)
底板厚度= 16B01650.8(3m)
底板取跨中分缝底板。
精选PPT
18
2、闸墩 闸墩顶面高程:(上游) ①挡水时:
精选PPT
20
②结构型试:板梁式 根据构造规定: 板厚=25cm 顶梁梁高5x(1/12)=0.42(m) 梁宽=60cm 底梁梁高=5x(1/9)=0.56(m) 梁宽=60cm
精选PPT
21
四、水闸的防渗排水设施
1、地下轮墩线布置 闸基防渗长度L: 查表得允许渗径系数值C=3
L C 3 H 6 .0 1 4 .1 8 (m 2 )
消力池深度d:
dd'ohc''hs'z
1.14.8149.4 20.0040.8 9(8 m )
精选PPT
10
2.消力池长度Lsj 水跃长度Lj=6.9(hc〞﹣hs)
=6.9x(4.819-1.415) =23.49(m)
消力池斜坡段水平投影长度 Ls=4d=4x0.88=3.52(m)
精选PPT
取L=25.1m。
精选PPT
22
2、筋钢混凝土铺盖设计
铺盖长度为10m,铺盖厚为 0.5m,与底板连接处加厚至0.83m。
精选PPT
23
混凝土垫层
混凝土垫层
浆砌石(50) 反滤层
浆砌石(50) 反滤层
干砌石(50) 反滤层
图1-1 剖面设水闸计图(单位:mm)
精选PPT
24
混凝土垫层
混凝土垫层
