钢球轧制生产线

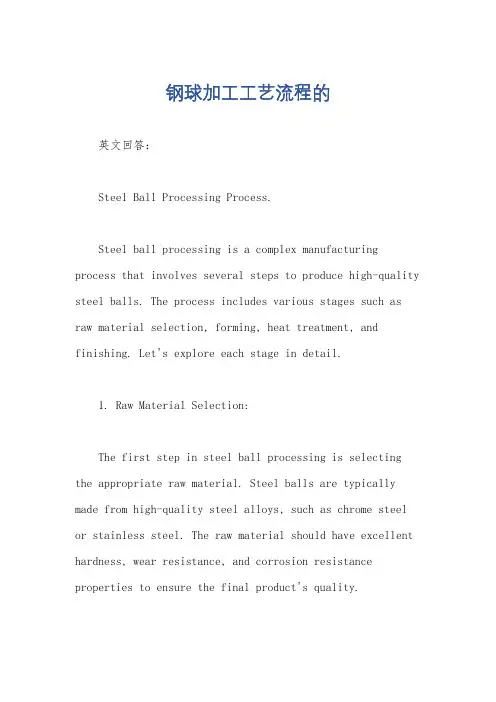

钢球加工工艺流程的
钢球加工工艺流程的英文回答：Steel Ball Processing Process.Steel ball processing is a complex manufacturing process that involves several steps to produce high-quality steel balls. The process includes various stages such as raw material selection, forming, heat treatment, and finishing. Let's explore each stage in detail.1. Raw Material Selection:The first step in steel ball processing is selecting the appropriate raw material. Steel balls are typically made from high-quality steel alloys, such as chrome steel or stainless steel. The raw material should have excellent hardness, wear resistance, and corrosion resistance properties to ensure the final product's quality.The forming stage involves transforming the raw material into a spherical shape. There are two common methods used for forming steel balls: forging and rolling. Forging involves heating the steel and shaping it using mechanical force, while rolling involves passing the steel through a series of rollers to gradually form it into a spherical shape.3. Heat Treatment:Heat treatment is a critical stage in steel ball processing. It helps to enhance the mechanical properties of the steel balls, such as hardness and toughness. The heat treatment process typically includes heating the formed steel balls to a specific temperature and then cooling them rapidly to achieve the desired hardness level. This process is called quenching. After quenching, thesteel balls are usually tempered to reduce brittleness and improve toughness.The finishing stage involves several processes to refine the surface of the steel balls. These processes include grinding, polishing, and lapping. Grinding is performed to remove any imperfections or excess material from the surface of the steel balls. Polishing is done to achieve a smooth and shiny surface finish. Lapping, on the other hand, is a precision process that ensures the dimensional accuracy and roundness of the steel balls.5. Quality Control:Throughout the entire steel ball processing process, strict quality control measures are implemented to ensure the final product meets the required specifications. This includes dimensional checks, hardness testing, surface inspection, and performance evaluation. Any defective or non-conforming steel balls are rejected to maintain the highest quality standards.中文回答：钢球加工工艺流程。
轧制机械概论
4.4.4 板、带材冷轧机 4.4.4.1 带材冷连轧机 冷连轧带材车间包括: 连续酸洗机组、五机架冷连轧机、电解清洗机组、 罩式退火及连续退火机组、平整机组、连续镀锡机组、连续镀锌机组、 精整机组等. ➢ 酸洗: 清除表面氧化皮. 盐酸酸洗. 连续酸洗、半连续酸洗、推式酸洗 等. ➢ 退火: 是冷轧带材生产不可缺少的重要工序. 罩式退火、连续退火两种 方式.
2021/3/11
2021/3/11
2021/3/11
按结构: 按轧辊数目、及轧辊在机座中的配置形式. ➢ 水平配置、垂直配置、倾斜配置; ➢ 二辊、三辊、四辊、多辊.
轧辊结构的确定很大程度上决定了轧机的强度、刚度、轧机生产方式,即决定了 产品规格、产量及质量.
2021/3/11
2021/3/11
2021/3/11
单电机、多传动、多机座 轧机
1-主电机；2-电动机联轴 节；3-主减速器；4-主联 轴节；5-齿轮机座；6-万 向节轴；7-轧辊；8-中间
轴；9-圆锥齿轮
4.3 轧机的标称 型材轧机: ➢ 主要性能参数是轧辊名义直径,与其能够轧制轧件的最大断面尺寸有关. ➢ 以轧辊辊身名义直径或齿轮机座中心距作为轧机标称. ➢ 轧制车间有多个主机列时,以末架轧辊辊身名义直径. 板带轧机: ➢主要性能参数是轧辊辊身长度,与其能够轧制的产品最大宽度有关. 以轧 辊辊身长度来标称.
驱动主电机、传动装置、工作机座三部分的构造简图称为轧机的主机列简图.
单电机、单传动、单机座轧机 1-主电机；2-电动机联轴节；3-飞轮；4-主减速器；5-主联轴节；6-齿轮机
座；7-半万向接轴
2021/3/11
双电机、双传动、单机座 轧机
1-主电机；2-电动机联轴 节；3-中间轴；4-万向节
轧材种类及其生产工艺流程
7．1轧材的种类
• 按金属与合金种类的不同，可分为各种钢 材以及铜、铝、钛等有色金属与合金材料 ；
• 按轧材断面形状尺寸的不同，又可分为各 种规格的板材、带材、型材、线材、管材 及特殊品种材料等。
钢材的种类
• 各种钢材是应用最广泛的轧材，按钢种不同可分为普通 碳素钢材、优质碳素钢材、低合金钢材及合金钢材等。
有色金属及合金的轧材
• 在有色金属及合金的轧材中，通常应用较广的 主要是铝、铜、钛等及其合金的轧材,其价格要 比钢材贵得多。
• 纯铝强度较低，要加入其它合金元素制成铝合 金才能做结构材科使用。
• 一般轧制铝合金可分为铝(L)、硬铝(LY)、超硬 铝(Lc)、防锈铝(LF)及待殊铝(LT)等数种；
• 也可按热处理特点不同分为可热处理强化的铝 合金和不可热处理强化的铝合金两大类，每类 又各为很多不同的合金系。
• (2)新技术越来越多地应用于轧钢生产。计算机控制 、液压技术、板型控制、控轧控冷等技术使轧制过程 向最佳化，轧制产品向最优化发展。
• (3)塑性加工基础理论的发展使轧制过程模型化。建 立各种生产条件下的轧制数学模型、综合力学模型， 利用计算机控制生产过程，使工艺技术向工程科学迈 进。
• (4)利用最优化技术确定最佳参数和工艺制度，优化 生产过程。以便优质、高产、低消耗、低成本地生产 各种钢材。
轧材种类及其生产工艺流程
Click to edit Master title style
Click to edit Master subtitle style
轧钢生产慨述
• 轧钢生产的重要性 • 钢铁是广泛应用的一种材料。在工业、农业、交通、
轴承钢球生产工艺
轴承钢球生产工艺对于轴承制造工艺并不是一个简单的任务，因为其中涉及到很多复杂的细节和步骤。
其中生产钢球是非常重要的一环，因为钢球是组成轴承内环和外环之间的重要部件。
本文将详细介绍轴承钢球的生产工艺。
1. 钢球生产原料轴承钢球的生产原料是硬质合金钢，即高碳钢和高铬合金钢。
这种钢材具有优异的机械性能和热处理性能，可以保证其表面硬度和内部组织的均匀性。
钢球生产设备主要包括炉子、锻造机、加工机床、磨球机，等等。
炉子和锻造机是用来生产钢球的原材料的，加工机床和磨球机则是用来加工和磨削钢球的。
（1）加工原材料钢球生产过程的第一步是将选好的原材料切割成要求的长度，然后放入炉子进行加热处理。
加热的温度和时间根据钢球的尺寸和需要的硬度来定。
（2）锻造加热后的钢条通过锻造机进行锻压成为钢球的初始形状。
这个过程需要经过多次锻压和冷却，以使钢球的组织均匀，并消除可能存在的纵向裂缝和内部缺陷。
（3）回火处理（4）磨球经过回火处理的钢球需要经过粗磨和细磨两个阶段的磨削，以使其表面光滑而且精度高。
粗磨是用来去除表面的锻造痕迹和其他表面缺陷的，而细磨则是用来精细调整精度和表面质量。
（5）检测经过磨球后的钢球需要进行检测，以确保其硬度符合要求。
这个阶段需要用到硬度测试仪和其他辅助检测设备。
只有通过检测后的钢球才能够投入到生产线上，用于轴承的制造。
4. 结论通过以上的生产过程，轴承钢球可以得到高质量和稳定的成品。
这个过程本身也需要严格的控制和管理，以确保每一批钢球的质量符合要求。
生产过程还需要依靠尖端的技术和设备的支持，以保证所生产的钢球的品质和产量。
1. 原材料选择轴承钢球的生产过程中，原材料的质量是非常重要的。
高质量和适当的原材料是保证钢球品质和性能的关键因素。
钢球生产厂家必须选择优质的原材料供应商，并对每批原材料进行严格的质量控制，以确保原材料满足生产要求。
2. 设备的质量和技术轴承钢球生产设备的性能和质量对钢球的生产质量和稳定性有着非常重要的影响。
(金属轧制工艺学)1轧制工艺基础
2020/7/22
24
型钢生产系统
型钢生产系统的规模往往并不很大。就 其本身规模而言又可分为大型、中型和 小型三种生产系统。
➢一般年产100万t以上的可称为大型的系统； ➢年产30万t~100万t的为中型的系统； ➢年产30万t以下的可称为小型的系统。
2020/7/22
25
混合生产系统
在一个钢铁企业中可同时生产板带钢、 型钢或钢管时，称为混合系统。
现代化的轧钢生产系统向着大型化、连续化、 自动化的方向发展，生产规模日益增大。
近年来大型化的趋向已日见消退，而投资省、 收效快、生产灵活且经济效益好的中、小型钢 厂在很多国家中却有了较快的发展。
2020/7/22
27
碳素钢的生产工艺流程
碳素钢生产工艺流程一般可分4个基本类型：
➢(1)采用连铸坯的工艺过程
➢按用途来分：
常用型钢（方钢、圆钢、扁钢、角钢、槽钢、 工字钢等）和专用型钢（钢轨、钢桩、球扁钢、 窗框钢等）。
➢按其断面形状：
简单断面型钢和复杂或异型断面型钢。
2020/7/22
9
轧材种类
型线材
➢按生产方法：
轧制型钢、弯曲型钢、焊接型钢。
➢用纵轧、横旋轧或楔横轧等特殊轧制方法 生产的各种周期断面或特殊断面钢材，又 分为：
28
碳素钢的生产工艺流程
➢ (3)采用铸锭的中型生产系统的工艺过程
其特点是：一般有Ø650~Ø900二辊或三辊开坯机，通常 采用冷锭作业及二次(或一次)加热轧制方式，这种工艺 流程不仅用来生产碳素钢材，也常用以生产合金钢材。
➢ (4)采用铸锭的小型生产系统的工艺过程
其特点是：通常在中、小型轧机上用冷的小钢锭经一次 加热轧制成材。所有采用铸锭的生产工艺都是落后的， 已经或将要遭到淘汰。
1580mm热轧生产线工程
生产线图片资料----主轧线子项 ❖ 主轧线地上部分
生产线图片资料----主轧线子项
❖ 主轧线地上部分
生产线图片资料----主轧线子项 ❖ 主轧线地上部分
生产线图片资料----主轧线子项
❖ 主轧线地下部分
生产线图片资料----主轧线子项 ❖ 隐藏了地面的主轧线
生产线图片资料----主轧线子项
生产线图片资料----板坯库子项
❖ Inventor设计的板坯运输线长达530米。
生产线图片资料----板坯库子项
❖ Inventor设计的板坯运输线长达530米。
生产线图片资料----板坯库子项
生产线图片资料--加热炉子项 ❖ 隐藏了建筑的加热炉子项模型
生产线图片资料--加热炉子项 ❖ 外购设备模型被简化
Inventor机械设计节选
Inventor与Revit协同
❖ 机械设备与管线、建筑、结构的协同。
特点3: 超大型轧钢工艺全流程生产线
❖ 1580热轧项目是一个超大型、全专业、完整的BIM协同设计项目 ，从设计到投产历时2年，投入多达81人的BIM设计团队，共完成 188套BIM施工图、2807张A1、513份材料表。本项目按生产工艺 流程分为8个子项：板坯库、加热炉、主轧线、磨辊间、成品库、 水处理系统、外部综合管线、辅助设施。下面按1580热轧项目的 工艺流程展示一些图片资料。
BIM策划 协同平台 标准建立 应用支持
15个专业 81位设计师 188套BIM施 工图
2807张A1 513份材料表
专业负责人
项目策划 专业协同 三维设计评审 优化设计 现场施工指导
将传统设计策划与BIM策划融合
❖ BIM经理在设计经理策划的基础上进行BIM策划，采用策划 表的形式将模型等级、信息等级、协同方式等信息与套图一 一对应，方便执行、验收。
安钢1780mm热连轧生产线的工艺及设备
2011.0280安钢1780mm 热连轧生产线的工艺及设备魏宏武（安阳钢铁股份有限公司第二炼轧厂，河南 安阳 455004）摘要：安阳钢铁股份有限公司建设了一跳集炼钢，炉外精炼，连铸和轧钢四位一体的先进生产线，取得良好的效果，文章基于此介绍了安阳钢铁公司第二炼轧厂1780mm 热连轧生产线的产品结构和主要工艺设备及其特点。
关键词：1780mm 热连轧； 安钢；粗轧机；精轧机；卷取区；精整区中图分类号：TG333 文献标识码：A 文章编号：1009-2374（2011）34-0080-02一、概述安阳钢铁股份有限公司（以下简称安钢）2005年对原有无缝钢管厂、薄板厂进行搬迁改造，目前正在建设一条集炼钢、炉外精炼、连铸和轧钢四位于一体的具有当今世界先进水平的1780热连轧生产线，是安钢“三步走”发展规划的关键项目，并于2007年6月轧出第一卷钢。
该生产线分两期建设，一期已建成投入使用2座步进式加热炉、1架带立辊的四辊可逆式粗轧机、1台转鼓式飞剪、7架四辊精轧机、2台卷取机，年产量为200万t/a；二期现已增建1座步进式加热炉、1台带立辊的二辊可逆式粗轧机、1台卷取机，年产量为400万t/a，并在钢卷库增设一条平整分卷机组，其年产量为80万t/a。
产品规格：带钢厚度1.2～19mm，带钢宽度800～1630mm，钢卷内径φ762mm，钢卷外径φ2150mm，最大卷重32t，钢卷单重 19.8kg/mm。
生产钢种有普通碳素结构钢、优质碳素结构钢、管线钢、低合金结构钢、低碳钢和超低碳钢。
二、主要工艺及设备（一）工艺流程其主要生产工艺流程为：炼钢→炉外精炼（LF、VD ）→连铸→热装（冷装）→加热→粗除鳞→E1/R1粗轧机→E2/R2粗轧机→中间坯保护罩→切头剪→精除鳞→F1-F7精轧机→层流冷却→卷取机→打捆机→打号机→步进梁式运输机→入库。
（二）加热炉主要工艺设备热连轧加热炉上料辊道与连铸坯辊道直接连接，采用了板坯热送热装工艺、汽化冷却工艺和最佳燃烧控制模型。
锻造钢球生产工艺
锻造钢球生产工艺锻造钢球按照材质可以分为：45号钢锻造钢球、60mn锻造钢球、65mn锻造钢球、40cr材质钢球、42crmo锻造钢球、B2锻造钢球、B3锻造钢球、B6材质钢球等几种。
含碳量在0.4-0.85，锰含量在0.5-1.2，铬含量在0.05-1.2，可以通过空气锤锻压和热轧机轧制两种工艺进行生产。
多应用于有色金属选矿，电厂以及钾钠长石选矿等。
我司25mm-125mm规格锻造钢球通过自动化热轧机轧制生产，125mm-150mm规格通过空气锤热锻生产。
空气锤锻造钢球主要生产工艺流程如下：圆钢棒料经检验合格后,按钢球尺寸下料；钢锻经中频炉加热到一定温度，保证在锻打中有效的发生型变量；红热态的钢锻被送入空气锤中，经熟练操作工翻打加工而成。
锻打后的红热态钢球立刻进入我司（山东伊莱特）特殊设计的热处理设备进行淬火-回火热处理，使所产钢球获得高而且均匀的硬度值。
就目前耐磨钢球市场来看，国外金属矿山等湿磨应用中，普遍使用锻造钢球进行研磨，包括国际矿业巨头力拓、必和必拓、淡水河谷、南非黄金、智利铜矿等都使用高碳锰合金锻造钢球。
国内市场，目前使用铸造钢球较多，但锻造钢球市场呈逐年递增趋势。
中国五矿、紫金矿业、中国黄金、太钢、酒钢等也都在使用锻造钢球。
半自磨机因为高铬钢球在半自磨机中破碎率较高，目前证明必须使用锻造钢球。
锻造钢球明显优势在于表面光滑，冲击韧性高，破碎率大大低于铸造钢球，而且价格远低于高铬钢球，但耐磨性能又可与高铬钢球相媲美，锻造钢球在大型矿山的性价比大大优于高铬钢球，客户可根据钢球价格，质量标准以及矿山适用情况来选择。
产品特点1、破碎率低于0.5%，2、冲击韧性高：冲击韧性大于18J/cm2，8米落球实验2万次以上。
3、整体硬度高：表面硬度58-65HRC，体积硬度56-63HRC，且硬度梯度分布平均。
4、不变形：钢球始终不变形，不失圆。
5、组织致密，性价比高，节约成本明显。
胡正寰:中国轴类零件轧制技术开创人
胡正寰：中国轴类零件轧制技术开创人贾朝;董道远【期刊名称】《金属世界》【年(卷),期】2018(000)003【总页数】5页(P1-5)【作者】贾朝;董道远【作者单位】北京科技大学东凌经济管理学院,北京 100083;北京科技大学数理学院,北京 100083【正文语种】中文斜轧横轧，三寸件值千金，小钢球却有大作为；春华秋实，六十年研一术，老教授好似新青年。
这幅对联是胡正寰院士致力于轴类零件轧制技术，为轴类零件轧制技术转化为现实生产力所做突出贡献的真实写照。
胡正寰，中国工程院院士，现任北京科技大学教授、“国家高效零件轧制研究与推广中心”主任。
胡院士生于1934年。
旁人或许认为，年逾八十的人，过的应当是含饴弄孙、颐养天年的生活，每天大概是散步遛弯、喝茶下棋、读报写字，这样的生活倒也舒坦。
但是这位胡老教授偏要当一个“上进青年”，认定要和零件轧制这个“老伙计”再过上几十年招儿，一定要带领自己的团队，把轴类零件轧制技术转化为更广更大的生产力，为社会造福。
走在校园，这是一位朴实稳健、精神矍铄的忠厚长者；走进车间，这是一位有着六十年工龄的“老工人”。
即便是年逾八十的年纪，作为“国家高效零件轧制研究与推广中心”主任的他仍然每天工作在第一线，与生产线小零件为伴，在机器日夜的轰鸣声中续写着他和轴类零件轧制技术六十年的缘分。
用胡院士自己的话说，“将轴类零件轧制技术转化为现实生产力是我的毕生追求”。
图1 胡正寰院士一线工作照入行——南北奔波，“误”入正途1934年，胡正寰出生于黑龙江哈尔滨。
在那个动荡的年代，胡正寰在哈尔滨这座冰雪城市仅度过了一年，之后随着父亲离开中东铁路总部(哈尔滨)到四川黄埔军校(成都)任教俄文，胡正寰一家在成都生活了八年，直到抗战结束。
1945年，胡正寰随家人来到江城武汉，进入了当时的湖北省立高级中学(现武汉市第十四中学)就读。
少年时期的胡正寰，走过了南北三座城市，经历过冰城的动荡风雪，见识过天府的肥沃土地，领略过江城的磅礴大气，也曾奔波辗转，也曾一隅偏安，终得奋发求学。
材料成型概论 第三章 轧制成型2
轧机按轧辊装配形式分类
按轧辊的数目、放置、大小来区分轧机的基本型式 为：表3－2
3.4.1 轧钢生产系统
轧钢生产工艺过程： 由钢锭或钢坯轧成具有一定规格和性能的钢材的一 系列加工工序的组合。
❖ 在提高质量和产量的同时，力求降低成本是制定轧 钢生产工艺过程的总任务和总依据。
❖ 碳素钢和合金钢的基本典型生产工艺过程如下图所 示。
3.4.1 轧钢生产系统
轧钢生产工艺过程总包括六大工序： 热轧工艺系统—— 坯料准备→加热→轧制→冷却→精整→验收入库 冷轧工艺系统—— 坯料准备→酸洗→轧制→退火→精整→验收入库
材料也比较稀贵，产量不大而产品种类繁多。 ❖ 常属中型或小型的型钢生产系统或混合生产系统。
❖ 各种轧钢生产系统组成见下表。
3.4.1 轧钢生产系统
轧材生产系统的发展： ❖ 向大型化、连续化、自动化方向发展。 ❖ 工艺流程经历了“长流程”到“短流程”的发展过
程。 ❖ 目前“长流程”和“短流程”共存。 ❖ 长流程主要吃铁水，短流程主要吃废钢。
❖ 采用连铸板坯作为轧制板带钢的原料是今后发展的 必然趋势。
3.4.1 轧钢生产系统
型钢生产系统 热轧线材、热轧棒材、热轧H型钢、热轧型钢
❖ 型钢生产系统的规模往往不很大，就规模而言可分 为大型、中型和小型三种生产系统。
❖ 年产100万t以上的称大型生产系统；年产30～ 100万t称中型生产系统；年产30万t以下的称小型 生产系统。
热轧带钢厂1780工艺设备简介
F5
F6
7250
3400
446/892
528/105 6
7500 203/406
——
240/480 ——
F7
605/1210 6000 275/550 ——
正弯：4
正弯：4 ，负弯：4
0～+120
0～+100
-120～+120
19.7
200 ——
———
16.4 Φ140
——
正弯19.7，负弯19.8
ton
wanton
30
350
ASP1700 100-150
7-15.6
900-1550
1.5-10
21
290
项目
轧机类型
铸机
加热炉
主轧机
宽控轧机
卷取机
1780
常规轧机
3座步进式 加热炉
2RM+7FM
SP+2E+F1E
3DC
ASP1700
连铸连轧
立弯式两机 两流
2座步进式 加热炉
2RM+6FM
2E
2DC
碳素钢
低合金钢
900℃
900℃ 最大1175吨 最大60mm×1630mm
500mm 约60~150m/min 二级齿轮减速机
14.33 强制给油
钢球、高铬球、低铬球的定义和应用范围
钢球、高铬球、低铬球的定义和应用范围一、钢球钢球是球磨机中最重要的研磨体，国外称为研磨钢球。
钢球是全世界粉碎工业目前乃至可预见将来的第一大耐磨材料消耗件，2010年国内仅选矿一个行业即消耗了约200万吨各种材质的钢球，而水泥工业2010年预计也将消耗创记录的30万吨。
球磨机内使用的钢球若是采用中频电炉熔炼、金属模或砂型铸造的方式生产的，叫做铸造钢球。
铸造钢球材质是按照铬含量分为：高铬钢球，中铬钢球，低铬钢球。
含铬量≥10.0%的钢球称为高铬钢球，含铬量在3.0-7.0%的钢球称为中铬钢球，含铬量≤3.0%的钢球称为低铬钢球。
钢球广泛应用于冶金矿山、水泥建材、火力发电、烟气脱硫、加气混凝土、磁性材料、化工、水煤浆、球团矿、矿渣、超细粉、粉煤灰、碳酸钙、石英砂等行业。
二、高铬球高铬球是球磨机中最重要的研磨体，国外称为研磨钢球。
钢球是全世界粉碎工业目前乃至可预见将来的第一大耐磨材料消耗件，2010年国内仅选矿一个行业即消耗了约200万吨各种材质的钢球，而水泥工业2010年预计也将消耗创记录的30万吨。
高铬球都是采用中频电炉熔炼、金属模或砂型铸造的方式生产的，因此国内耐磨材料厂家时常称为高铬合金铸球。
含铬量≥10.0%、含碳量在1.80%-3.20%之间的钢球都是高铬球，国家标准要求高铬球硬度（HRC）必须≥58度以上，若达此硬度高铬球必须采用热处理淬火处理。
目前国内外高铬球有油淬、风淬、水剂溶液等多种淬火方式，如检测硬度（HRC）低于54度以下则说明高铬球硬度不足或根本没有经过淬火处理。
高铬球广泛应用于冶金矿山、水泥建材、火力发电、烟气脱硫、加气混凝土、磁性材料、化工、水煤浆、球团矿、矿渣、超细粉、粉煤灰、碳酸钙、石英砂等行业。
三、低铬球低铬球是球磨机中最重要的研磨体，国外称为研磨钢球。
钢球是全世界粉碎工业目前乃至可预见将来的第一大耐磨材料消耗件，2010年国内仅选矿一个行业即消耗了约200万吨各种材质的钢球，而水泥工业2010年预计也将消耗创记录的30万吨。
