串口RS232__485的9针引脚定义
RS232和RS485正确接线原理图
RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补R S-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10M b/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TI A/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TI A/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以R S作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 1920038400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
1_232、485接口转换器使用说明
RS232-485接口转换器一．基本介绍：接口转换器按供电方式不同，它主要分为有无源和源型两种类型。
无源型是直接从主机的串口取馈电，不需外加电源。
有源型需要外接一个电源，通信控制系统独立供电，相互隔离减少了各系统间的串扰；工作状态更加稳定。
RS-232与RS-485协议基本介绍：RS232是微机之间最常用的点对点串行通信接口，采用单端信号传输，抗干扰能力差，是一种用于近距离（最大30-60米），慢速度，点对点通讯的通讯协议，在RS232中一个信号只用到一条信号线，采取与地电压参考的方式，因而在长距离传输后，发送端和接收端的地电压有出入，容易造成通讯出错或速度降低。
RS485串行接口采用半双工通信，因此它只需要两根通信线，现在RS485已成为很多工控机和计算机网络的物理层结构。
它的特点是：传输距离长、抗干扰性强、线路连接简单。
本系统使用的是3ONE DATA的Model485，它是RS-232信号到RS-485信号互转的接口转换器。
该产品直接从设备的串口（如计算机COM口）取馈电，无需外接电源。
采用特殊的时延吞没技术，提高速率转换范围。
具有体积小、传输距离远、速率高、性能稳定等特性。
二．性能参数：接口：兼容EIA/TIA的RS-232和RS-485标准传输速率：0~115.2Kbps传输距离：1.5公里（RS-485端），5米（RS-232端）工作环境：-50~70摄氏度，相对湿度为5%~95%三．引脚定义：(DB9公头/针型)RS-485端#5 GND (DB9母头/孔型)#2TD#3RD#5GND#1#4#6#7#8RS-232端四．连接示意图：主机串口COM1或COM2★★★在接口转换器RS-485端，485-与485+分别与这端的1，2口相对应，不能接反。
[整理版]9针RS232-422-485接口定义
![[整理版]9针RS232-422-485接口定义](https://img.taocdn.com/s3/m/09d1486400f69e3143323968011ca300a6c3f6bd.png)

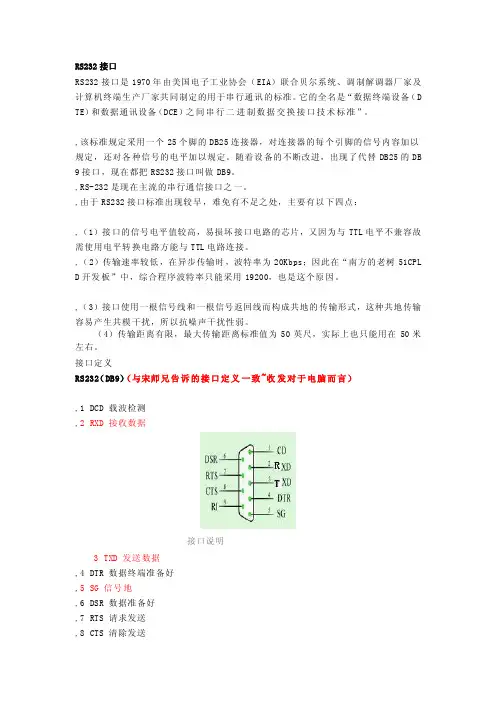

RS232接口RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（D TE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
,该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
随着设备的不断改进，出现了代替DB25的DB 9接口，现在都把RS232接口叫做DB9。
,RS-232是现在主流的串行通信接口之一。
,由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：,（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
,（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPL D开发板”中，综合程序波特率只能采用19200，也是这个原因。
,（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
接口定义RS232（DB9）（与宋师兄告诉的接口定义一致~收发对于电脑而言）,1 DCD 载波检测,2 RXD 接收数据接口说明3 TXD 发送数据,4 DTR 数据终端准备好,5 SG 信号地,6 DSR 数据准备好,7 RTS 请求发送,8 CTS 清除发送,9 RI 振铃提示接口电平,RS232采用负逻辑电平：,-15~-3：逻辑1；0,+15~+3：逻辑0；0,电压值通常在7V左右RS-422RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
RS232电平 RS485电平 RS422电平 图文详解

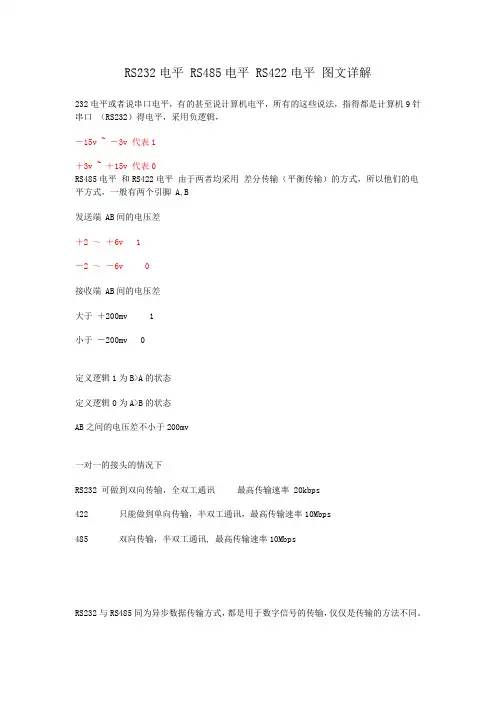

RS232电平 RS485电平 RS422电平图文详解232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）得电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10MbpsRS232与RS485同为异步数据传输方式，都是用于数字信号的传输，仅仅是传输的方法不同。
以传输一个8位二进制数值“01001000”为例1.由于RS232采用三线制传输分别为TXD\RXD\GND，其中TXD为发送信号，RXD为接收信号。
在RS232中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”，为信号线对GND电压为-5—-15V；逻辑“0”，为信号线对GND电压为 +5—+15V。
理论上说，当要发送“01001000”这个数据时，在TXD信号线上应该测量到的波形为之所以说是理论上，是因为在异步数据传输时，要增加起始位、校验位、结束位。
但基本方式就是这样。
2.RS422采用4线传输方式，差分传输，发送数据线为T+\T-,接收数据线为R+\R-。
在RS422总线中：数据“1”以两线间的电压差为+2V至+6V表示；数据“0”以两线间的电压差为-2至-6V表示。
理论上说，当要发送“01001000”这个数据时，在T+/T-直接的差值在信号线上应该测量到的波形为也就是说，RS232的数据是TXD与GND之间的电压代表数据，而RS422的数据时T+与T-之间的电压代表数据。
RS232-RS-485接口介绍

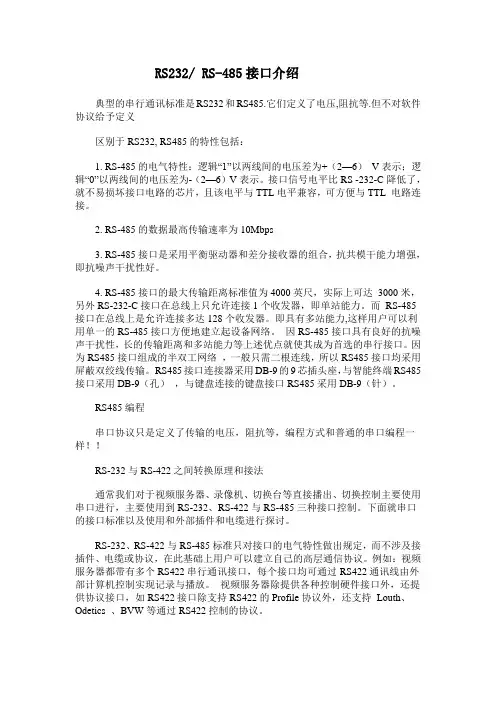

RS232/ RS-485接口介绍典型的串行通讯标准是RS232和RS485.它们定义了电压,阻抗等.但不对软件协议给予定义区别于RS232, RS485的特性包括：1. RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。
接口信号电平比RS -232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。
而RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。
RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。
RS485编程串口协议只是定义了传输的电压，阻抗等，编程方式和普通的串口编程一样！！RS-232与RS-422之间转换原理和接法通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
RS232针接口管脚定义

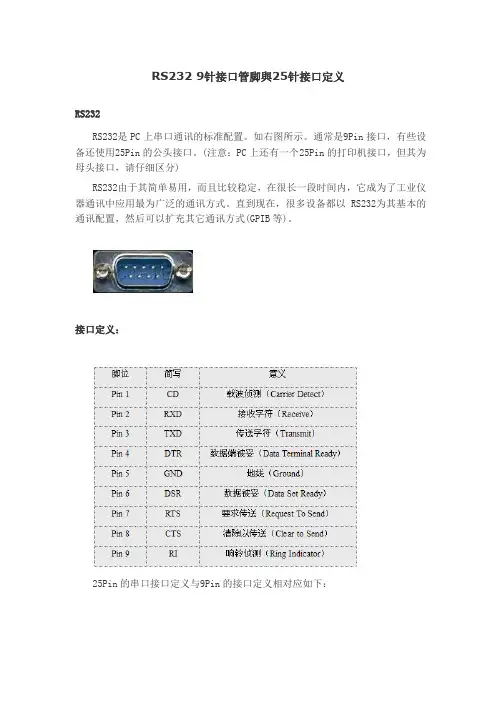

RS232 9针接口管脚與25针接口定义RS232RS232是PC上串口通讯的标准配置。
如右图所示。
通常是9Pin接口，有些设备还使用25Pin的公头接口。
(注意：PC上还有一个25Pin的打印机接口，但其为母头接口，请仔细区分)RS232由于其简单易用，而且比较稳定，在很长一段时间内，它成为了工业仪器通讯中应用最为广泛的通讯方式。
直到现在，很多设备都以RS232为其基本的通讯配置，然后可以扩充其它通讯方式(GPIB等)。
接口定义：25Pin的串口接口定义与9Pin的接口定义相对应如下：RS232的每一支脚位都有它的功用，也有它讯号流动的方向，原来的RS232设计初衷是用来接调制解调器作传输用的，因此它的脚位意义通常也和调制解调器传输有关。
但是，现在用的RS232通讯连接，更多的是各种仪器和设备上。
而且应用的线路上，也越来越简化，有时只用到三根线即可：RXD、TXD和GND。
RS-232接口定义及连线RS-232/串口/异步口/com(通信)口严格的讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口。
远程通信终端设备 DTE ( Date Terminal Equipment )数据通信设备 DCE ( Data Communcation Equipment ) DTE包括电脑、终端、串口打印机等。
(针输出)DCE通常有调制解调器(MODEM)和某些交换机com口。
(孔输出)RS-232C 标准中提到的“发送”和“接收”，都是站在DTE立场立场上。
TxD RxD逻辑1(MARK)= -3v ~ -15v逻辑0(MARK)= +3v ~ +15vRTS CTS DSR DTR DCD 等信号有效(接通，ON状态，正电压)= +3v ~ +15v信号无效(断开，OFF状态，负电压)= -3v ~ -15v与TTL以高低平表示逻辑状态的规定不同。
因此，为了能同电脑接口或终端的TTL器件连接，必须进行电平和逻辑关系的变换。
显示屏常用通信串口引脚定义及介绍
显示屏常用通信串口引脚定义及介绍串口, 定义, 显示屏, 通信RS-232、RS-422与RS-485串口标准简介一、RS-232C、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会（EIA）制订并发布的,RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺（速率低于100kb/s时）,并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。
为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用,许多厂家都建立了一套高层通信协议,或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的,视频服务器上的控制协议则更多了,如Louth、Odetis协议是公开的,而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS232串口线接法与线芯引脚定义
RS232串口线接法与线芯引脚定义RS232 串口线运用于设备间的串行通讯，适用面很广泛。
RS232 串口线接法要根据实际连接设备而定，我们先看其引脚定义。
目前RS232 串口线接口为DB9 针，其接口引脚定义如下：如上图所示，RS232 串口线接口针脚分上下2 排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5 针，从左到右，分别对应1-5 号针脚；一排4 针，从左到右，分别对应6-9 号针脚。
引脚定义符号 1 载波检测DCD 2 接收数据RXD 3 发送数据TXD 4 数据终端准备好DTR 5 信号地SG 6 数据准备好DSR 7 请求发送RTS 8 清除发送CTS 9 振铃提示RI 绿联RS232 串口线线芯颜色定义：1 黑色2 棕色3 红色4 橙色5 黄色6 绿色7 蓝色8 紫色9 白色用户在需要DIY 绿联RS232 串口线的情况下，可根据这一线芯颜色，对应接线。
RS232 串口线接线方法示意图根据不同需要，RS232 串口线接法分为两种：直连与交叉。
RS232 串口线直连接法就是正常的连接：2接2，3 接3（即一头的RX 与另一头的RX 相连，TX 与另一头的TX 相连），绿联RS232 串口线为直连接法；RS232 串口线交叉接法就是交叉连接：2 接3、3 接2（即一头的RX 和另一头的TX 相连，TX 与另一头的RX 相连）。
那么RS232 串口线直连与交差接法分别用在什么场合？一般情况下，设备和电脑的连接通讯，需用到RS232 串口线直连线；而设备和设备的连接通讯，就会用到RS232 串口线的交叉线。
用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232 串口线。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
rs232接口颜色与线芯引脚定义
绿联RS232串口线线芯颜色定义：
1黑色
2棕色
3红色
4橙色
5黄色
6绿色
7蓝色
8紫色
பைடு நூலகம்9白色
用户在需要DIY绿联RS232串口线的情况下，可根据这一线芯颜
色，对应接线。
根据不同需要，RS232串口线接法分为两种：直连与交叉。
RS232串口线直连接法就是正常的连接：2接2，3接3（即一头的
线；而设备和设备的连接通讯，就会用到RS232串口线的交叉线。用户在选
择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232串
口线。
rs232接口颜色与线芯引脚定义
RS232串口线运用于设备间的串行通讯，适用面很广泛。RS232串口
线接法要根据实际连接设备而定，我们先看其引脚定义。目前RS232串口线
接口为DB9针，其接口引脚定义如下：
如上图所示，RS232串口线接口针脚分上下2排，如何区分串口线针
脚？在正对人面、接口大边朝上情况下：一排是5针，从左到右，分别对应
RX与另一头的RX相连，TX与另一头的TX相连），点击查看绿联RS232
串口线为直连接法详细示意图；RS232串口线交叉接法就是交叉连接：2接
3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）。
那幺RS232串口线直连与交差接法分别用在什幺场合？
一般情况下，设备和电脑的连接通讯，需用到RS232串口线直连
RS232、RS485、RS422电平,及常见逻辑电平标准
RS232、RS485、RS422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
串口RS232__485引脚定义
RS4８5接口定义rs４85有两种,一种就是半双工模式,只有DATＡ+与DＡTA—两线,另一种就是全双工模式,有四线传输信号:Ｔ＋,T－,R＋,Ｒ－。
全双工模式时可认为就是rs４22。
１。
英式标识为TＤA(—) 、TDＢ(+) 、ＲDＡ(-)、RDB(+) 、ＧND2.美式标识为Y 、Z 、 A 、 B 、ＧNＤ3.中式标识为TＸD(+)/A 、TXD(－)／B 、RXD(—) 、RXD(+)、ＧNDｒｓ４85两线一般定义为(只接收不发送):"A, B"或＂Ｄate+,Datｅ—"即常说得:”485+,４85-"rs4８5四线一般定义为:”Y,Ｚ,A, B,"具体还要根据厂家得使用信号针脚而定,有得使用了ＲTS或DT Ｒ等针脚得4８5信号DB9(RS485)接口针脚定义１脚为数据A,2脚为数据B,５脚为地、RS－４２2得电气性能与RS—４85完全一样。
主要得区别在于: RＳ—42２有4根信号线:两根发送(Y、Z)、两根接收(A、B)。
由于RS－４22得收与发就是分开得,所以可以同时收与发(全双工)。
RS—485有2根信号线:发送与接收都就是A与B。
由于ＲS—485得收与发就是共用两根线所以不能够同时收与发(半双工)、* 能否将RS-422得Y－A短接作为RＳ-485得A,将ＲＳ－4２2得Z－B短接作为RＳ—485得B呢？回答:不一定。
条件就是RＳ－422必须就是能够支持多机通信得。
波士电子得所有接口转换器得RS－４２2口都能够支持全双工多机通信,所以可以这样简单转换为RS－４85。
RＳ-48５(或 RＳ—422)通信建议一定要接地线,因为 RS－4８5(或ＲS—422)通信要求通信双方得地电位差小于1Ｖ。
即:半双工通信接 3 根线(+A、—B、地),全双工通信接５根线(+发、—发、+收、—收、地)。
为了安全起见,建议通信机器得外壳接大地。
接线及引脚分配ＲS—48５得+A接对方得+A、—B接对方得—B、GND(地)接对方得ＧND(地)。
JaRa捷瑞电讯2102G RS232-RS485无源光电隔离转换器产品使用说明书
JaRa 2102GRS232ÙRS485无源光电隔离转换器产品使用说明书一． 2102G产品清单感谢您对JaRa捷瑞电讯产品的信赖！当您得到该产品，并打开包装时，里面应该包含以下物品。
● JaRa 2102G转换器1个● 4端子接线柱 1个● 使用说明书 1本二． 2102G概述：JaRa 2102G转换器是RS-232与RS485之间的无源光电隔离型转换器，可以实现RS232到RS485的无源光电隔离转换。
其内部静态隔离电压为2500V，瞬态（脉冲）隔离电压7000V。
最高通信速率为9600bps，实际可达19200bps。
直接插在计算机串口上使用。
可以有效的防止RS485总线上的雷击（感应）、静电以及地电位差产生的环流等对您的计算机系统造成的损害。
如果您采用的不是光电隔离产品，这些损害可能通过232串口直接进入到您的计算机系统里，从而造成永久性损害。
有些非光电隔离转换器虽然带有一定的防静电和抗雷击的功能，但这只能保证转换器本身不受到损害，而不能有效的保护您的计算机。
尤其是当485总线两端的地线直接相连时，更是非常危险。
有些应用场合，由于485总线两端存在地电位差，如果该电位差超过了485规定的电压容限范围，485系统将无法正常通信。
此时，需要将各485设备的地线（GND）相连，即需要接三根线：A、B和GND。
但是，此种情况下，由于不同的485设备之间存在地电位差，因此，会在不同的485节点（设备）之间产生地环流，如果环流电流过大，有可能对您的计算机系统造成损害。
对于以上情况，普通的无源RS232Ù485转换器（非光隔）无能为力，而JaRa 2102G就可以很好地解决以上问题。
2102G无需外部供电，直接从计算机串口取电（从RS232串口的TXD取电，同时由RS232的RTS和DTR辅助供电），要求直接插在计算机串口上使用。
对于只有TXD、RXD和GND三根线的串口，由于只有TXD信号给2102G供电，2102G将会馈电不足，无法正常工作。
RS232-RS485串口通信详解
串口通信详解一、RS-232RS-232在1962年发布，命名为EIA-232-E ，作为工业标准，以保证不同厂家产品之间的兼容。
RS-232-C 是美国电子工业协会EIA （Electronic Industry Association ）制定的一种串行物理接口标准。
RS 是英文“推荐标准”的缩写，232为标识号，C 表示修改次数。
RS-232-C 总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C 标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C 标准规定，驱动器允许有2500pF 的电容负载，通信距离将受此电容限制，例如，采用150pF/m 的通信电缆时，最大通信距离为15m ；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m 以内的通信。
目前RS-232是PC 机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
图1收、发端的数据信号是相对于信号地，如从DTE 设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。
典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V ，负电平在-5～-15V 电平。
当无数据传输时，线上为TTL ，从开始传送数据到结束，线上电平从TTL 电平到RS-232电平再返回TTL 电平。
接收器典型的工作电平在+3～+12V 与-3～-12V 。
由于发送电平与接收电平的差仅为2V 至3V 左右，所以其共模抑制能力差，再加上双绞9针串口（DB9） 25针串口（DB25）针号 功能说明 缩写 针号功能说明 缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD 3 发送数据 TXD 2发送数据TXD4 数据终端准备 DTR 20 数据终端准备 DTR 5信号地GND 7 信号地 GND 6 数据设备准备好 DSR 6 数据准备好 DSR 7 请求发送 RTS 4 请求发送 RTS 8清除发送 CTS5清除发送 CTS 9振铃指示DELL 22振铃指示DELL线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。
电脑串口(9针)详细定义与使用说明
电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。
R485、422、232详解
RS232,RS422,RS485是电气标准，就是逻辑是如何表示的。
RS232使用12V,0,-12V电压来表示逻辑，（好象-12V表示逻辑1，12V表示逻辑0），全双工，最少3条通信线（RX,TX,GND），因为使用绝对电压表示逻辑，由于干扰，导线电阻等原因，通讯距离不远，低速时几十米也是可以的。
RS422，在RS232后推出，使用TLL差动电平表示逻辑，就是两根的电压差表示逻辑，RS422定义为全双工的，所以最少要4根通信线（一般要还要多拉一根地线），一个驱动器可以驱动（最多）10个接收器，通讯距离与通讯速率有关系，一般距离短时可以使用高速率进行通信，速率低时可以进行较远距离通信，一般可达数百上千米。
RS485，在RS422后推出，绝大部分继承了422，主要的差别是RS485可以是半双工的，而且一个驱动器的驱动能力至少可以驱动32个接收器，当使用阻抗更高的接收器时可以驱动更多的接收器。
所以现在大多数全双工485驱动/接收器对都是标：RS422/485的，因为全双工RS485的驱动/接收器对一定可以用在RS422网络。
很多人都认为全双工的是422，半双工的是485，我不知道依据是什么（要不是他们错了就是我看到《串行端口大全》的作者Jan Axelson错了）。
串行通信，同步串行与异步串行串行通信就是数据位按时间顺序一位一位地发送接收，其中同步串行通信数据的传输必须包含数据信号和时钟信号，例如I2C，SPI等都有时钟信号，所以一般速率高但通信距离短，甚至就是板内或板间通信。
异步串行通信不包含时钟信号，如何理解一个数据位是靠双方预先协商，例如使用9600B的速率就定了一位数据的时间大概是100来us，再定一个法则就可以进行通信了，例如要起始通信，用一个0表示，然后就是n位数据，再就是校验，停止之类表示一个完整数据帧，一般PC的232接口和MCU的UART都遵循兼容的法则，只要你决定如何使用就好了。
RS232-RS485串口通信详解
串口通信详解一、RS-232RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-232-C 是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
图1收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。
典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。
当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。
接收器典型的工作电平在+3～+12V与-3～-12V。
由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。
RS232 9针串口定义
电脑9针串口电脑串口引脚定义按序号说明：1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-25 PIN-connector Name Dir Descriptionconnector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND-- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。
1、RS-232C母接头定义(9芯)：，注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义 符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好 DSR7 信号地 SG8 载波检测 DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好 DTR21 未定义22 振铃 RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊）1.RX232公接头的图片和引脚编号：2.从两个图可以看出，公接头和母接头相连时rx-rx，tx-tx，进而可知下载线的两端接口本应该rx-rx、t x-tx的，但买串口线时需要买交叉串口线（实现RX-tx的连接），进而实现一段发送一段接收。
9针串口定义
电脑9针串口电脑串口引脚定义按序号说明:1 载波检测（DCD)2 接受数据（RXD）3 发出数据(TXD）4 数据终端准备好（DTR)5 信号地线（SG）6 数据准备好(DSR）7 请求发送(RTS)8 清除发送（CTS）9 振铃指示(RI)串口母头连接器的管脚定义9PIN—25 PIN—connector Name Dir Descriptionconnector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND ——System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。
1、RS—232C母接头定义（9芯)：,注意图和总引脚的标号。
针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector（Data Carrier Detect）Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS—232C母接头定义(25芯）针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+）10 未定义11 数据发送（-)12~17 未定义18 数据接收（+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23～24 未定义25 接收返回（-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector （Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充（几个小时的查询和求助才弄明白的，呵呵，珍贵啊)1。
