小功率调幅发射机设计一、设计题目小功率调幅发射机二、设计目的、内容及要求2.1 设计目的（1）加深对高频电子线路理论知识的掌握，使所学的知识系统、深入地贯穿到实践中。
（2）提高同学们自学和独立工作的实际能力，为今后课程的学习和从事相应工作打下坚实基础。
2.2 设计原理小功率调幅发射机的设计（1）掌握小功率调幅发射机原理；（2）设计出实现调幅功能的电路图；（3）应用multisim软件对所设计电路进行仿真验证。
技术指标：载波频率f=1MHz~ 10MHz；低频调制信号1KHz正弦信号；调制系数=50Ω。
Ma=50％±5％；负载电阻RA2.3 设计要求根据原理，要求设计一个小功率调幅发射机，（1)主要参数：已知+Vcc=+10V、-VEE=-10V；话音放大级输出电压为5mV；负载电阻R A=50Ω(2)主要元器件：主要元件有MC1496、3DG100、3DG130、4MHz晶振、NXO-10磁环；=8MHz；低频调制信号1KHz正弦信号；调制系数 (3)技术指标：载波频率fMa=50％；发射功率P0=300mW三、调幅发射机的原理与分析3.1调幅发射机的原理框图所谓调幅，就是按照调制信号的变化规律去改变载波的幅度，使输出信号的频谱搬移到高频波段，而输出信号的振幅携带调制信号的相关信息。
调幅发射机的主要任务是完成有用的低频信号对高频载波的幅度调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
通常，调幅发射机包括三个部分：高频部分，低频部分，和调制部分。
高频部分一般包括主振荡器、缓冲放大、倍频器、中间放大、功放推动级与末级功放。
主振器的作用是产生频率稳定的载波。
为了提高频率稳定性，主振级往往采用石英晶体振荡器或LC振荡电路，并在它后面加上缓冲级，以削弱后级对主振器的影响。
低频部分包括话筒、低频电压放大级、低频功率放大级与末级低频功率放大级。
低频信号通过逐渐放大，在末级功放处获得所需的功率电平，以便对高频末级功率放大器进行调制。
小功率调幅发射机
.1小功率调幅发射机整体概述小功率调幅发射机的初步认识发射机的主要任务是完成有用的低频信号对高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于播送发射。
所谓调幅，就是指，使振幅随调制信号的变化而变化，严格的讲，就是指载波振幅与调制信号的大小成线性关系，而它的频率和相位不变。
振幅调制分为4 种方式：AM〔普通调幅〕、DSB〔抑制载波双边带调幅〕、SSB〔单边带调幅〕、VSB 〔残留边带调幅〕。
本设计调幅发射机指的是 AM调幅发射机。
通常，发射机包括三个局部：高频局部，低频局部和电源局部。
高频局部一般包括主振荡器、缓冲放大、倍频器、中间放大、功放推动级与末级功放。
主振荡器的作用是产生频率稳定的载波。
缓冲级主要是削弱后级对主振器的影响。
低频局部包括话筒、低频电压放大级、低频功率放大级。
调制是将要传送的信息装载到某一高频振荡信号上去的过程。
小功率调幅发射机的主要技术指标在设计调幅发射机时，主要遵循如下性能指标：工作频率围：调幅制一般适用于中、短波播送通信，其工作频率围为300kHz~30MHz。
发射功率：一般是指发射机送到天线上的功率。
只有当天线的长度与发射频率的波长可比较时，天线才能有效地把载波发射出去。
波长λ与频率 f 的关系为λ=c/f 。
调幅系数：调幅系数 ma是调制信号控制载波电压振幅变化的系数， ma的取值围为 0~1，通常以百分数的形式表示，即 0%~100%。
.频率稳定度：发射机的每个波道都有一个标称的射频中心工作频率，用f0表示。
工作频率的稳定度取决于发信本振源的频率稳定度。
设实际工作频率与标称工作频率的最大偏差值为 f ，那么频率稳定度的定义为K=f0/ f 。
式中为 K 为频率稳定度。
非线性失真〔包络失真〕：调制器的调制特性不能跟调制电压线性变化而引起已调波的包络失真为调幅发射机的非线性失真，一般要求小于10%。
(课程设计)小功率调幅发射机设计
毕业设计说明书系：电子信息工程系专业：电子信息工程题目：小功率调幅发射机设计小功率调幅发射机设计摘要：调幅发射机目前正广泛应用于无线电广播系统中，课题以电子线路课程设计实践教学为应用背景，通过查阅大量教学文献，并结合专业基础课程教学需要，以原教学内容为基础，完成了小功率调幅发射机从设计、仿真到安装、调试等一系列完整设计工作。
文中系统的设计了振荡器、音频放大器、振幅调制器和谐振功率放大器等系统单元电路，并通过具有射频仿真模块的软件Multisim，试验和仿真优化了系统电路。
文中还简明介绍了调幅技术与调频技术各自的特点，认识了两者在原理与应用上的不同。
关键词：调幅发射机功率放大器 MultisimTitle Design Of Low Power AM TransmitterAbstractAM transmitters are now widely used in radio broadcasting systems， this thesis as the background of electronic circuit，Through access to a large number of teaching literature, combined with teaching needs, based on the original teaching, completed the low-power AM transmitters from the design, simulation to the installation and commissioning of a full range of design work.Oscillator, audio amplifier, power amplifier and resonant amplitude modulator is designed by the system,using software Multisim circuit simulation and optimization of the system.The thesis also briefly describes each characteristics of AM and FM , know the different both in applications and principle.Keywords：Low-power AM transmitters Power Amplifier Crystal oscillator目次1 绪论 (1)1.1 小功率调幅发射机初步认识 (1)1.2 小功率调幅发射机国内外研究现状 (2)1.3 小功率相关技术及热点问题分析 (2)1.4 课题的研究任务和内容 (5)2 方案设计与单元电路形式选择 (6)2.1发射机的总体认识 (6)2.2单元电路的认识 (6)3 单元电路的设计与仿真 (8)3.1主振级与小信号放大级的设计 (8)3.2 缓冲隔离级的设计 (11)3.3 语音放大级的设计 (12)3.4 幅度调制电路的设计 (13)3.5 高频谐振功率放大器的设计 (16)3,6 谐振功率放大器的调整 (26)3.7天线的相关知识及设计 (27)4 单元电路调试与整机统调 (29)4.1 主振级调试 (29)4.2信号调制级调试 (29)4.3 功率放大级调试 (29)4.4整机统调 (30)4.5主要技术指标测试方法 (31)5 硬件电路调试过程及示波器影像图 (33)5.1 主振级硬件电路以及示波器图像 (33)5.2 音频信号输入级硬件电路以及示波器图像 (33)5.3 振幅调制级硬件电路以及示波器图像 (34)5.4 功率放大级硬件电路以及示波器图像 (35)6 另外一种调幅发射机设计方案 (38)6.1 主振级的选择与仿真波形 (38)6.2 语音放大级选择与仿真波形 (39)6.3 AM调至电路与仿真波形 (39)6.4 整机电路的连接与仿真 (40)河北工业大学城市学院2011届本科毕业设计说明书结论 (42)参考文献 (43)致谢 (45)附录 A 调幅技术与调频技术主要特点及区别 (46)附录 B 集成调幅与调频发射机设计 (47)附图 C 高频电路设计基本步骤 (54)附图 D 选择高频元器件的基本设想 (55)附图 1 整机所用元件列表 (56)附图 2 整机电路图 (57)附图3 整机电路PCB图 (58)附图 4 整机电路实体图 (59)1 绪论当今时代，信息技术发展十分迅猛，产品更新换代步幅更是明显加快，尤其是无线技术创新非常活跃，各类技术加快发展和融合，新技术新应用层出不穷，向社会各部门各领域的渗透日益广泛深入。
小功率调幅发射机

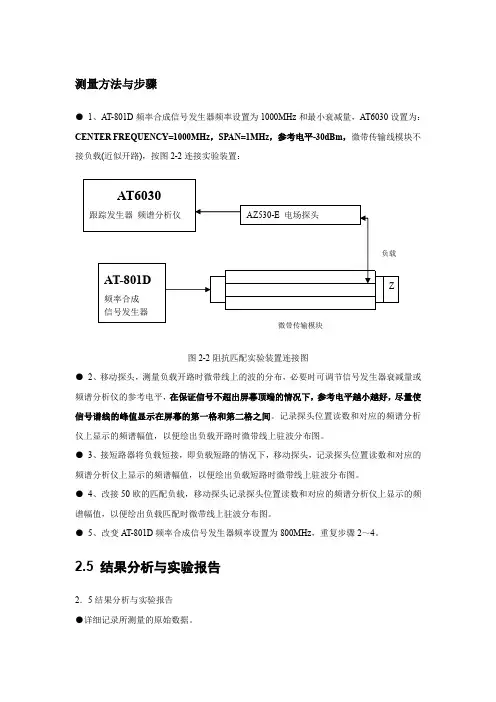

测量方法与步骤●1、AT-801D频率合成信号发生器频率设置为1000MHz和最小衰减量，AT6030设置为：CENTER FREQUENCY=1000MHz，SPAN=1MHz，参考电平-30dBm，微带传输线模块不接负载(近似开路)，按图2-2连接实验装置：图2-2阻抗匹配实验装置连接图●2、移动探头，测量负载开路时微带线上的波的分布，必要时可调节信号发生器衰减量或频谱分析仪的参考电平，在保证信号不超出屏幕顶端的情况下，参考电平越小越好，尽量使信号谱线的峰值显示在屏幕的第一格和第二格之间。
记录探头位置读数和对应的频谱分析仪上显示的频谱幅值，以便绘出负载开路时微带线上驻波分布图。
●3、接短路器将负载短接，即负载短路的情况下，移动探头，记录探头位置读数和对应的频谱分析仪上显示的频谱幅值，以便绘出负载短路时微带线上驻波分布图。
●4、改接50欧的匹配负载，移动探头记录探头位置读数和对应的频谱分析仪上显示的频谱幅值，以便绘出负载匹配时微带线上驻波分布图。
●5、改变AT-801D频率合成信号发生器频率设置为800MHz，重复步骤2～4。
2.5 结果分析与实验报告2．5结果分析与实验报告●详细记录所测量的原始数据。
●分别绘出两种频率下三种阻抗情况的驻波分布图。
●对上述驻波分布图进行分析，分别算出它们的驻波比等参数．并绘制曲线。
通过对曲线的现察，看是否负载匹配的状态下损耗较小。
●开路许可的测量结果是否与理论完全一致？为什么？●讨论阻抗匹配、驻波比和反射系数三者之间的相互联系。
●讨论试验是否实现了完全的阻抗匹配以及如何才能更好的完成阻抗匹配。
●讨论其它理论与试验不完全符合之处并分析可能的原因。
实验3双口网络[s]的测量3.1 实验设置的意义在射频和微波器件中，有很多器件是单端口网络或双端口网络或多端口网络。
在许多场合下，这些器件的性能指标只用幅度参数表征已经能够满足工程应用要求，标量网络参数分两种：即标量反射参数11S 、22S 和标量传输参数12S 、21S 。
小功率调幅AM发射机课程设计报告综述
高频电子线路课程设计内容摘要：小功率调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用，原因是小功率调幅发射机具有实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单的优点。
小功率调幅发射机这一课题的设计，旨在进行对所学电子线路知识的综合性训练，以及对理论紧密联系实际的训练。
采用PROTEl99SE 软件对小功率条幅发射机电路进行设计与绘制，从理论上对电路进行分析，选择适合的元器件，设计出满足技术指标的小功率调幅发射机。
一、设计内容及要求㈠设计题目：小功率调幅AM 发射机设计 ㈡技术指标：载波频率 Z MH 10=c f 输出功率 mW 2000≥P 负载电阻 Ω=50A R输出信号带宽 Z kH 9=BW （双边带） 残波辐射 dB 40≤ 单音调幅系数8.0=a m ；平均调幅系数≥m 0.3发射效率 %50≥η二、 方案选择及系统框图㈠电路形式选择 1主振器主振器就是高频振荡器，根据载波频率的高低、频率稳定度来确定电路型式。
电容三点式振荡器的输出波形比电感三点式振荡器的输出波形好。
另外，电容三点式振荡器最高工作频率一般比电感三点式振荡器的高。
因此振荡器的电路型式一般采用电容三点式。
在频率稳定度要求不高的情况下，可以采用普通三点式电路、克拉泼电路、西勒电路。
频率稳定度要求高的情况下，可以采用晶体振荡器，也可以采用单片集成振荡电路。
频率稳定度是振荡器的一项十分重要的技术指标，表示一定时间范围内或一定的温度、湿度、电源电压等变化范围内振荡频率的相对变化程度，振荡频率的相对变化量越小，则表明振荡频率稳定度越高。
式中f0为标称频率， f1为实际工作频率。
LC 振荡器的频率稳定度只能达到（5-3-10~10）数量级，如果要求频率稳定度超过5-10数量级，就必须采用晶体振荡器。
010f f f f f-=∆为了能有更高的频率稳定度，所以本次设计中选择了晶体振荡器作为主振器，产生载波信号。
小功率调幅发射机实习报告
班级：姓名：学号：同组人：课程名称：电子线路课程设计实验室：第二实验室实验时间：2012/2/27—2012/3/2 实验项目名称：小功率调幅发射机的安装与调试一、实验任务与原理：本次实验的任务是焊接，调试小功率调幅发射机的理论电路，并记录实验数据。
小功率调幅发射机包括六个基本单元：晶体振荡器、缓冲隔离级、音频放大器、1496调制级、激励级、功率放大级。
1.1晶体振荡器单元利用晶体振荡器产生6MHz信号，电容C4为两级间的耦合电容，电位器RP0可用来调整T1的静态工作点，对晶体的起振有重要的作用，通过调节滑动变阻器RP2可改变载波幅度，再通过偏置电路改变载波幅度进而输入到相乘器的一端。
1.2缓冲隔离级单元利用射极跟随器来减小前后级间的影响，使输入的已调波信号保持稳定，从而起到缓冲作用。
1.3音频放大器单元LM358的U1A利用R13、C9和R12、C8构成正反馈产生1KHz的音频信号，通过调节电位器R11和RP4可调节音频信号的幅值，LM358的U1B对音频信号幅值进行放大。
也可以从话筒处直接输入1KHz 的音频信号，为了保证后面对语音信号进行调制，在调节电位器RP4时要注意输出的信号的幅度。
电容C8为耦合电容。
1.4 1496调制级单元1496模拟乘法器是完成两个模拟量相乘的电子器件。
振幅调制，解调，同步检波，混频，倍频，鉴频，鉴相等过程，均可视为两个信号相乘的过程。
本次实验通过将音频信号调制到载波信号上实现振幅调制。
调节电位器RP3可以使已调波上下对称，并且改变调幅度Ma。
在管脚2和3之间的电阻RE扩展了两个信号的动态范围。
为了不出现过调失真并保证准确稳定实现对载波信号和调制信号的调制作用，它们的振幅必须小于260mv。
1.5激励级单元三极管T4工作于甲类，通过调节三极管来改变已调波的幅度进而满足功率放大级的要求，使功率放大器中的三极管工作在丙类状态，进而实现功率放大。
1.6功率放大级单元利用三极管T5丙类工作状态实现功率放大。
小功率调频发射机的设计与制作
小功率调频发射机的设计与制作一、设计任务与要求1、主要技术指标：1、中心频率： 012f MHz =2、频率稳定度 40/10f f -∆≤3、最大频偏 10m f kHz ∆>4、输出功率 30o P mW ≥5、电源电压 9cc V V =2、设计任务：1、确定电路形式，选择各级电路的静态工作点，并画出电路图。
2、计算各级电路元件参数并选取元件。
3、画出电路装配图4、组装焊接电路5、调试并测量电路性能6、写出课程设计报告书二、 原理及图1、 小功率调频发射机原理：通常小功率发射机采用直接调频方式其中高频振荡级主要是产生频率稳定、中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变；缓冲级主要是对d 调频振荡信号进行放大，以提供末级所需的激励功率，同时还对前后级起有一定的隔离作用，为避免级功放的工作状态变化而直接影响振荡级的频率稳定度，功放级的任务是确保高效率输出足够大的高频功率，并馈送到天线进行发射。
2、小功率调频发射机电路图图1小型调频发射机原理图三、调频发射机调试步骤1、调试步骤及原理（1）第一级调试为了检查电路是否正确，应该对三极管Q1和变容二极管的静态工作点进行测量，然后调节中周L1，使振荡频率为12MHz，测量结果如表5.2-1所示表5.2-1E（v）B（v）C（v）C j负（v）f（MHz）Vpp（V）Q1 2.40 3.06 3.94 3.50 12.04 3.7 （2）第二级调试对三极管的各个静态工作点测量，然后调节中周L2，使该级的LC 谐振回路谐振在12MHz上，而且为了使第三级有更大的功率放大，该级的Vpp尽量调到靠近4V。
测量结果如表5.2-2所示表5.2-2VppE（v）B（v）C（v）f（MHz）（V）Q2 3.30 4.01 8.62 12.05 5.30（3）第三级调试同样先对三极管的各个静态工作点测量，由于各级之间存在一定的影响，所以在调节中周L时，会对前面两级的频偏产生影响，结果如表5.2-3所示3表5.2-3VppE（v）B（v）C（v）f（MHz）（V）Q3 0.1 0.76 8.96 12.02 5.4（4）整机调试把1KHz，0.2V的调制信号加到调制信号输入端，把输出端的已调信号送到频偏仪进行解调，再把结果送到示波器，观察频偏大小和波形是否有失真，结果如表5.2-4所示表5.2-4解调后的f 频偏fm 有无失真1.003KHz 249KHZ 无失真2、调试过程（碰到的问题及解决方法）1）给电路板通电，电压为9V，不加音频信号，注意接地，测试三极管的静态工作点，看是否符合理论要求。
小功率调幅发射机的设计、安装和调测
小功率调幅发射机的设计、安装和调测一．设计目的训练学生对高频电子元器件及电路的应用能力、高频电路的设计与调测能力，高频电子小系统的设计与调测能力，提高综合应用高频知识的能力、分析解决问题的能力。
二．设计任务设计一个小功率调幅发射机，指标为：中心频率6MHz;频率稳定度≤10-4;输出AM波峰包功率≥200mW；调制系数ma≥50%；包络基本不失真，用短波调幅收音机收听到的声音清晰且不失真。
限定条件：天线阻抗50Ω，话筒为驻极体话筒XD-18。
三．方案的确定与电路图（—）系统方案的确定根据设计任务要求，可选用图k1.1所示的典型小功率调幅发射机的方案。
图中，晶体振荡器的作用是产生频率稳定度≤10-5的基本不失真的6MHz的正弦波。
由于晶体振荡器频率稳定度通常可达10-6以上，因此一般满足频率稳定度≤10-5的要求。
缓冲放大器用于减小高电平调幅电路对振荡器工作的影响，并对振荡器输出信号进行放大，其增益应该合适而且可调，以便满足高电平调幅电路，不难达到发射机的功率和失真要求。
调制系数可以通过u B(t)和uΩ(t)的大小来满足，u B(t)的大小通过缓冲放大器的增益来调节，uΩ(t)的大小通过音频放大器的增益来调节。
音频放大器的作用是不失真地放大音频信号，其增益应该合适而且可调。
综上可见，高电平调幅电路是满足系统要求的关键，应首先设计该电路，然后根据该电路对信号u B(t)和uΩ(t)的要求确定其它电路。
图 k1.1 小功率调幅发射机系统框图（二）单元电路的设计1.高电平调幅电路的设计（1）电路及工作状态的选择。
高电平调幅电路主要有基极调幅、集电极调幅和集电极-基极双重调幅电路。
由于输出功率较小，故可选用效率虽较低但调制线性好、电路较简单的基极调幅电路。
导通角通常选择70o左右，采用自给偏置，电路如图k1.2所示。
为了提高调制线性度，应使电路工作在欠压区。
u BU（2）基本原件的选择。
图中，C B1、C B2、C C为隔直耦合电容，C1、C2为高频滤波电容。
小功率调幅发射机
目录摘要 (1)1、引言 (2)2、设计原理及方案论证 (3)2.1设计要求分析 (3)2.2 电路设计原理 (3)3、单元电路设计 (4)3.1语音处理级 (4)3.2缓冲级 (5)3.3 调制电路 (6)3.4主振级 (8)3.5功放末级 (9)4、调试与仿真 (10)4.1晶体振荡器的调试 (10)4.2调制器的测试 (11)5、总电路设计 (12)总结 (13)参考文献： (14)元件清单： (15)摘要小功率调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用。
原因是调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。
本课设结合Multisim软件来对小功率调幅发射机电路的设计与调试方法进行研究。
Multisim软件能实现从电学概念设计到输出物理生产数据，以及这之间的所有分析、验证、和设计数据管理。
今天的Multisim软件已不是单纯的设计工具，而是一个系统，它覆盖了以仿真为核心的全部物理设计。
使用Multisim、等计算机软件对产品进行辅助设计在很早以前就已经成为了一种趋势，这类软件的问世也极大地提高了设计人员在机械、电子等行业的产品设计质量与效率。
本课题的设计目的是要求掌握最基本的小功率调幅发射系统的设计对各级电路进行详细地探讨，并利用Multisim软件仿真设计了一个小功率调幅发射机。
关键词调幅发射机Multisim1、引言人类工业的发展已经从工业化社会进步到信息化社会，各种类型的信息必须转化成电子信息才便于处理和传递。
高频电子技术是电子信息发送，处理和传递理论基础，而调幅发射机的设计也是电子行业的重要技术，起着重要的作用。
21世纪人类早已进入信息社会，人们用各种方式方便快捷地传递与接受信息。
人类社会的信息主要以声音、图像、文字、符号等形式存在，各种类型的信息对人类社会产生了极大的影响。
