简单的平板电脑支架的制作流程
折叠式电脑支架的制作流程
本技术新型涉及一种折叠式电脑支架，包括平板、背板、上支撑架以及下支撑架，所述平板的后端部一体向下弯折制有一对挂钩，该挂钩里侧的平板下方竖直铰装背板，对应该背板的平板前端下倾斜铰装一对上支撑架，对应该上支撑架的背板下端部向上倾斜铰装一对下支撑架，所述上、下支撑架的自由端通过螺栓锁紧。
本支架的设计利用了三角形的稳定性原理，即平板、背板、上支撑架、下支撑架连接后组成了一个稳定的三角结构。
本支架可以固定在配电自动化系统终端控制柜上，无需其他辅助支撑设备。
本技术新型结构简单、设计科学合理、成本低廉、携带方便，通过该支架有效的解放了调试人员的双手，方便工作，提高工作效率。
技术要求1.一种折叠式电脑支架，其特征在于：包括平板、背板、上支撑架以及下支撑架，所述平板的后端部一体向下弯折制有一对挂钩，该挂钩里侧的平板下方竖直铰装背板，对应该背板的平板前端下倾斜铰装一对上支撑架，对应该上支撑架的背板下端部向上倾斜铰装一对下支撑架，所述上、下支撑架的自由端通过螺栓锁紧。
2.根据权利要求1所述的折叠式电脑支架，其特征在于：所述平板上表面的两侧边及前边均布固装多个挡块，该平板的中部粘贴一橡胶垫。
3.根据权利要求1所述的折叠式电脑支架，其特征在于：所述背板的结构为H型结构，该背板的下端固装一对铰轴座。
4.根据权利要求3所述的折叠式电脑支架，其特征在于：所述下支撑架的上部竖直制有供所述螺栓滑动的导槽，该下支撑架的下端固装与所述铰轴座配合的铰轴。
说明书一种折叠式电脑支架技术领域本技术新型属于电力配电自动化技术领域，具体地说，是一种折叠式电脑支架。
背景技术配电自动化系统终端的调试离不开笔记本电脑，由于配电自动化站点环境的限制，笔记本电脑与配电自动化系统终端连接后没有固定地点安放，调试人员只能一只手手持笔记本电脑，另外一只手进行操作，时间久了不仅影响操作人员的健康，而且影响工作效率，这种操作方式存在诸多不便之处。
经检索，发现一篇与本专利内容相关的专利文献，公开号为CN203036213U的中国专利，该专利公开一种电脑用折叠支架，包括固定架、平板和支撑架，所述固定架为两个，且呈竖直间隔镜像对称设置；在两个固定架之间连接有平板，该平板的端部在固定架上部制有的滑道内上下滑动；所述平板两侧的中部分别铰装一支撑架的一端，该支撑架的另一端分别与固定架的下端铰装连接。
平板电脑用支撑架的制作方法
本技术新型涉及电子产品辅助设备领域，具体是一种平板电脑用支撑架，包括底板，底板内侧设置有放置腔，底板下侧设置有伸缩杆，伸缩杆顶端与底板之间通过铰接件连接,伸缩杆下侧设置有底座，底座与伸缩杆之间设置有转盘，本技术新型，通过设置铰接件，可以实现底板与伸缩杆之间角度的调节，通过设置转盘，可以对底板进行方向上的旋转，方便了使用者的操作，通过设置第一卡块和第一弹簧，可以防止平板电脑从放置腔中滑出，增加了安全性，通过设置第二卡块，可以对不同宽度的平板电脑进行固定，增加了装置的实用性，通过设置支撑杆，在底板单独使用时，可以通过支撑杆实现对底板的支撑。
权利要求书1.一种平板电脑用支撑架，包括底板(1)，其特征在于，所述底板(1)内侧设置有放置腔(6)，所述底板(1)下侧设置有伸缩杆(9)，所述伸缩杆(9)顶端与底板(1)之间通过铰接件(8)连接,所述伸缩杆(9)下侧设置有底座(11)，所述底座(11)与伸缩杆(9)之间设置有转盘(10)，所述转盘(10)与底座(11)轴承连接，所述转盘(10)与伸缩杆(9)螺纹连接。
2.根据权利要求1所述的平板电脑用支撑架，其特征在于，所述放置腔(6)的左侧设置有第一滑槽(4)，所述第一滑槽(4)内滑动连接设置有第一卡块(2)，所述第一卡块(2)与底板(1)之间设置有第一弹簧(5)。
3.根据权利要求2所述的平板电脑用支撑架，其特征在于，所述放置腔(6)右侧设置有第二卡块(22)，所述第二卡块(22)底端左侧固定连接设置有滑块(19)，所述底板(1)右端设置有与滑块(19)相适配的第二滑槽(18)，所述第二滑槽(18)内侧固定连接设置有限位块(21)，所述限位块(21)与滑块(19)之间设置有第二弹簧(20)。
4.根据权利要求3所述的平板电脑用支撑架，其特征在于，所述底板(1)底部设置有支撑杆(7)，所述支撑杆(7)左端与底板(1)铰接。
5.根据权利要求1所述的平板电脑用支撑架，其特征在于，所述底座(11)内部左右两端均固定连接设置有配重块，所述底座(11)底部设置有若干吸盘(12)，所述吸盘(12)顶部设置有吸管(13)，所述吸管(13)与底座(11)固定连接，所述吸管(13)内侧设置有活塞(14)，所述吸管(13)上侧设置有与配重块滑动连接的横杆(17)，所述横杆(17)与活塞(14)之间通过连接杆(15)连接，相邻吸管(13)之间设置有与底座(11)固定连接的电动伸缩杆(16)，所述电动伸缩杆(16)另一端与横杆(17)固定连接。

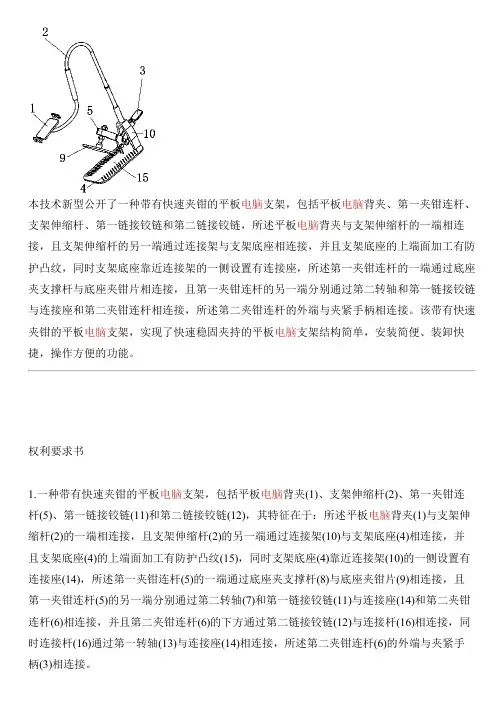

带有快速夹钳的平板电脑支架的制作流程
本技术新型公开了一种带有快速夹钳的平板电脑支架，包括平板电脑背夹、第一夹钳连杆、支架伸缩杆、第一链接铰链和第二链接铰链，所述平板电脑背夹与支架伸缩杆的一端相连接，且支架伸缩杆的另一端通过连接架与支架底座相连接，并且支架底座的上端面加工有防护凸纹，同时支架底座靠近连接架的一侧设置有连接座，所述第一夹钳连杆的一端通过底座夹支撑杆与底座夹钳片相连接，且第一夹钳连杆的另一端分别通过第二转轴和第一链接铰链与连接座和第二夹钳连杆相连接，所述第二夹钳连杆的外端与夹紧手柄相连接。
该带有快速夹钳的平板电脑支架，实现了快速稳固夹持的平板电脑支架结构简单，安装简便、装卸快捷，操作方便的功能。
权利要求书1.一种带有快速夹钳的平板电脑支架，包括平板电脑背夹(1)、支架伸缩杆(2)、第一夹钳连杆(5)、第一链接铰链(11)和第二链接铰链(12)，其特征在于：所述平板电脑背夹(1)与支架伸缩杆(2)的一端相连接，且支架伸缩杆(2)的另一端通过连接架(10)与支架底座(4)相连接，并且支架底座(4)的上端面加工有防护凸纹(15)，同时支架底座(4)靠近连接架(10)的一侧设置有连接座(14)，所述第一夹钳连杆(5)的一端通过底座夹支撑杆(8)与底座夹钳片(9)相连接，且第一夹钳连杆(5)的另一端分别通过第二转轴(7)和第一链接铰链(11)与连接座(14)和第二夹钳连杆(6)相连接，并且第二夹钳连杆(6)的下方通过第二链接铰链(12)与连接杆(16)相连接，同时连接杆(16)通过第一转轴(13)与连接座(14)相连接，所述第二夹钳连杆(6)的外端与夹紧手柄(3)相连接。
2.根据权利要求1所述的一种带有快速夹钳的平板电脑支架，其特征在于：所述夹紧手柄(3)与第二夹钳连杆(6)之间为一体成型结构，且第二夹钳连杆(6)以第二链接铰链(12)为旋转中心。
3.根据权利要求1所述的一种带有快速夹钳的平板电脑支架，其特征在于：所述第一夹钳连杆(5)的安装结构为旋转结构，且第一夹钳连杆(5)以第二转轴(7)为旋转中心。

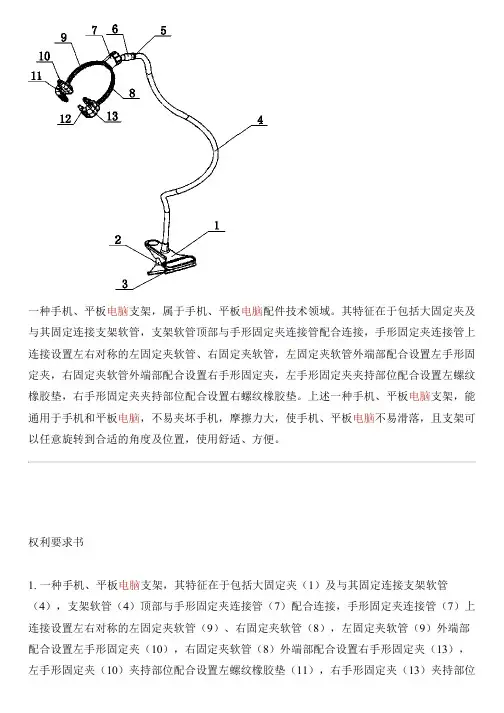

手机、平板电脑支架的制作技术
一种手机、平板电脑支架，属于手机、平板电脑配件技术领域。
其特征在于包括大固定夹及与其固定连接支架软管，支架软管顶部与手形固定夹连接管配合连接，手形固定夹连接管上连接设置左右对称的左固定夹软管、右固定夹软管，左固定夹软管外端部配合设置左手形固定夹，右固定夹软管外端部配合设置右手形固定夹，左手形固定夹夹持部位配合设置左螺纹橡胶垫，右手形固定夹夹持部位配合设置右螺纹橡胶垫。
上述一种手机、平板电脑支架，能通用于手机和平板电脑，不易夹坏手机，摩擦力大，使手机、平板电脑不易滑落，且支架可以任意旋转到合适的角度及位置，使用舒适、方便。
权利要求书1. 一种手机、平板电脑支架，其特征在于包括大固定夹（1）及与其固定连接支架软管（4），支架软管（4）顶部与手形固定夹连接管（7）配合连接，手形固定夹连接管（7）上连接设置左右对称的左固定夹软管（9）、右固定夹软管（8），左固定夹软管（9）外端部配合设置左手形固定夹（10），右固定夹软管（8）外端部配合设置右手形固定夹（13），左手形固定夹（10）夹持部位配合设置左螺纹橡胶垫（11），右手形固定夹（13）夹持部位配合设置右螺纹橡胶垫（12）。
2. 如权利要求1所述的一种手机、平板电脑支架，其特征在于支架软管（4）顶部配合设置接头A（5），手形固定夹连接管（7）上对应设置接头B（6），接头A（5）、接头B（6）螺接配合。
3. 如权利要求1所述的一种手机、平板电脑支架，其特征在于大固定夹（1）两个夹片内侧夹持部位配合设置螺纹橡胶垫A（2）、螺纹橡胶垫B（3）。
说明书一种手机、平板电脑支架技术领域本技术新型属于手机、平板电脑配件技术领域，具体为一种手机、平板电脑支架。
背景技术随着人们物质生活的提高，平板电脑、手机已经越来越普及，越来越多的人使用手机或者平板电脑进行听歌、看视频、玩游戏，时间一长，会感到疲劳。
针对这种情况，一些公司生产出手机支架解决了平板电脑、手机支撑使用的问题，但是现有的手机支架只能固定在一处，无法随着人的视线移动，使用不方便。

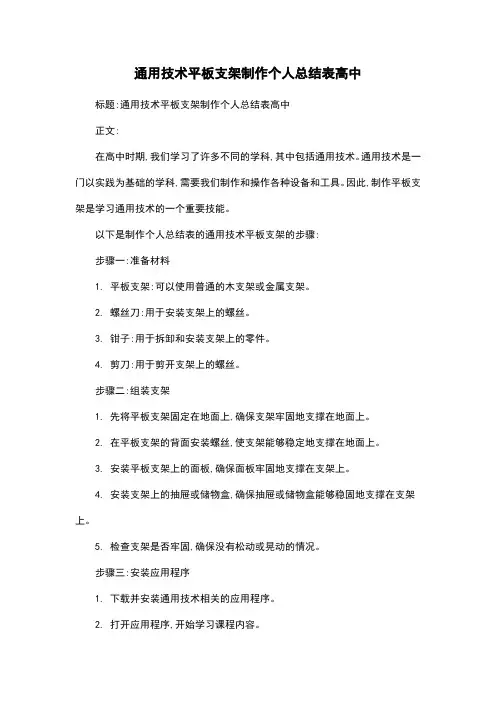

通用技术平板支架制作个人总结表高中
通用技术平板支架制作个人总结表高中标题:通用技术平板支架制作个人总结表高中
正文:
在高中时期,我们学习了许多不同的学科,其中包括通用技术。
通用技术是一门以实践为基础的学科,需要我们制作和操作各种设备和工具。
因此,制作平板支架是学习通用技术的一个重要技能。
以下是制作个人总结表的通用技术平板支架的步骤:
步骤一:准备材料
1. 平板支架:可以使用普通的木支架或金属支架。
2. 螺丝刀:用于安装支架上的螺丝。
3. 钳子:用于拆卸和安装支架上的零件。
4. 剪刀:用于剪开支架上的螺丝。
步骤二:组装支架
1. 先将平板支架固定在地面上,确保支架牢固地支撑在地面上。
2. 在平板支架的背面安装螺丝,使支架能够稳定地支撑在地面上。
3. 安装平板支架上的面板,确保面板牢固地支撑在支架上。
4. 安装支架上的抽屉或储物盒,确保抽屉或储物盒能够稳固地支撑在支架上。
5. 检查支架是否牢固,确保没有松动或晃动的情况。
步骤三:安装应用程序
1. 下载并安装通用技术相关的应用程序。
2. 打开应用程序,开始学习课程内容。
3. 完成任务后,将平板电脑支架关闭并保存应用程序。
总结:
制作个人总结表是学习通用技术的一个重要技能。
通过制作平板支架,我们可以更好地掌握通用技术的知识和技能。
制作平板支架需要一些耐心和技巧,但这是学习通用技术的必要步骤。
在未来的学习过程中,我们可以不断地练习和改进自己的技能,从而更好地掌握通用技术。
平板电脑支架的生产技术
本技术新型公开一种平板电脑支架，该平板电脑支架包括依次连接的底座、支撑杆、支撑板、第一转盘和夹持件，所述夹持件包括本体和设置在所述本体周向上的多个第一夹持部和至少有一个可以活动的第二夹持部，所述本体为板状体，所述第一夹持部和第二夹持部的一端设置有朝向所述本体的中心一侧弯折而形成的、可用于卡持平板电脑框体的钩状，所述卡接件与所述第第二夹持部连接，用于调整所述第二夹持部的位置。
本技术新型通过设置在支撑板上的夹持件，利用夹持件夹持平板电脑，利用简单的结构解决了长时间使用平板电脑手部可能会产生不适的问题。
权利要求书1.一种平板电脑支架，其特征在于，包括：底座、支撑杆、支撑板、第一转盘和夹持件，所述支撑杆的一端与所述底座连接，另一端与所述支撑板的一端连接，所述第一转盘包括固定部和设置在所述固定部上转动的转动部，所述固定部的一侧与所述支撑板铰接，另一侧与所述转动部连接，所述夹持件设置在所述转动部上，所述夹持件包括本体、设置在所述本体周向上的多个第一夹持部和至少有一个可以活动的第二夹持部，所述本体为板状体，所述第一夹持部和第二夹持部的一端朝向所述本体的中心一侧弯折而形成的、可用于卡持平板电脑框体的钩状，所述本体上设置有卡接件，所述卡接件与所述第二夹持部连接，用于调整所述第二夹持部相对所述本体的位置。
2.如权利要求1所述的平板电脑支架，其特征在于，所述第一夹持部为三个，所述第二夹持部为一个，其中两个所述第一夹持部分别位于所述本体的上下两侧，另一个所述第一夹持部和所述第二夹持部分别位于所述本体的左右两侧，从而可给平板电脑框体提供上下、左右四个夹持位置。
3.如权利要求1所述的平板电脑支架，其特征在于，所述卡接件包括设置在所述本体背面且带有贯通卡接槽的卡接固定块以及锁紧杆，所述卡接固定块上还设有与所述卡接槽相贯通的锁紧孔，所述第二夹持部的与其钩状一端相对的另一端延伸出一段与所述卡接槽适配的卡接部，所述锁紧杆与所述锁紧孔螺纹配合，且通过转动所述锁紧杆以使所述锁紧杆的一端抵接于所述卡接部或远离所述卡接部。
新型的平板电脑支架的制作技术
新型的平板电脑支架的制作技术本技术新型公开了一种新型的平板电脑支架，包括底板、伸缩杆和夹具，所述底板顶部中心固定连接有E型板，所述E型板上方设有伸缩杆，所述伸缩杆下表面对称固定连接有连接板，所述连接板转动连接在E型板内壁，所述E型板和连接板对应开设有螺纹孔，所述螺纹孔内壁螺纹连接有双向螺纹杆，所述伸缩杆顶部固定连接有连接杆，所述连接杆远离伸缩杆的一端固定连接有球头，所述球头一侧设有夹具，所述夹具侧壁固定连接有连接块，所述连接块开设有与球头相对应的球型槽，该教育课程制作拍摄装置结构紧凑，便于调节角度和高度，提高使用者的舒适性，便于收纳和携带，造价低，市场需求大，有利于推广。
技术要求1.一种新型的平板电脑支架，包括底板(1)、伸缩杆(7)和夹具(10)，其特征在于：所述底板(1)顶部中心固定连接有E型板(4)，所述E型板(4)上方设有伸缩杆(7)，所述伸缩杆(7)下表面对称固定连接有连接板(6)，所述连接板(6)转动连接在E型板(4)内壁，所述E型板(4)和连接板(6)对应开设有螺纹孔，所述螺纹孔内壁螺纹连接有双向螺纹杆(5)，所述伸缩杆(7)顶部固定连接有连接杆(8)，所述连接杆(8)远离伸缩杆(7)的一端固定连接有球头(9)，所述球头(9)一侧设有夹具(10)，所述夹具(10)侧壁固定连接有连接块(11)，所述连接块(11)开设有与球头(9)相对应的球型槽，且球头(9)转动连接在球型槽内壁，所述夹具(10)包括上夹板(13)、下夹板(12)、拉力弹簧(14)和限位板(15)，所述下夹板(12)开设有凹槽(16)，所述凹槽(16)内部设有拉力弹簧(14)，所述拉力弹簧(14)一端与下夹板(12)固定连接，所述拉力弹簧(14)另一端固定连接有限位板(15)，所述限位板(15)上表面固定连接有上夹板(13)。
2.根据权利要求1所述的一种新型的平板电脑支架，其特征在于：所述伸缩杆(7)侧壁开设有螺纹孔，且螺纹孔内壁螺纹连接有紧固螺栓。
多功能平板电脑放置架的制作流程
本技术新型涉及平板电脑使用附属装置的技术领域，特别是涉及一种多功能平板电脑放置架，其可以对不同型号的平板电脑进行支撑放置，降低其使用局限性；并且可以对平板电脑的倾斜角度进行调节，方便从不同角度对平板电脑进行使用，提高实用性；同时可以有效辅助平板电脑进行散热，提高使用可靠性；包括底座、左支板、右支板、放置板、左锁紧螺母、右锁紧螺母、左锁紧螺杆和右锁紧螺杆，还包括左夹板、两组左套管、两组左支杆、两组左弹簧、右夹板、两组右套管、两组右支杆和两组右弹簧，放置板的前端设置有顶部开口的矩形放置槽，还包括左限位滑块、右限位滑块、左支撑轮、右支撑轮、微型循环泵、导热盘管、第一软管、第二软管和导热硅胶垫。
技术要求1.一种多功能平板电脑放置架，其特征在于，包括底座(1)、左支板(2)、右支板(3)、放置板(4)、左锁紧螺母(5)和右锁紧螺母，所述左支板(2)和右支板(3)的底端分别与底座(1)顶端的左侧和右侧连接，并在左支板(2)和右支板(3)的顶部分别设置有左右贯通的左通孔和右通孔，所述放置板(4)的左端中部和右端中部分别设置有左锁紧螺杆和右锁紧螺杆(6)，所述左锁紧螺杆的左端自左支板(2)的右端穿过左通孔并与左锁紧螺母(5)通过螺纹连接，所述右锁紧螺母的右端自右支板(3)的左端穿过右通孔并与右锁紧螺母通过螺纹连接，所述左锁紧螺母(5)的右端与左支板(2)的左端贴紧，所述右锁紧螺母的左端与右支板(3)的右端贴紧；还包括左夹板(7)、两组左套管(8)、两组左支杆(9)、两组左弹簧(10)、右夹板、两组右套管、两组右支杆和两组右弹簧，所述放置板(4)的前端设置有顶部开口的矩形放置槽(11)，所述两组左套管(8)的左端分别与矩形放置槽(11)左侧壁的上半区域和下半区域连接，所述两组左弹簧(10)分别位于两组左套管(8)内，所述两组左支杆(9)的右端分别与左夹板(7)左端的顶部和底部连接，两组左支杆(9)的左端分别插入至两组左套管(8)的右端内部并分别与两组左弹簧(10)的右端连接，两组左套管(8)的内侧壁顶部均设置横向的左限位滑槽(12)，所述两组左支杆(9)的顶端左侧均设置有左限位滑块(13)，两组所述左限位滑块(13)分别位于两组所述左限位滑槽(12)内，所述两组右套管的右端分别与矩形放置槽(11)右侧壁的上半区域和下半区域连接，所述两组右弹簧分别位于两组右套管内，所述两组右支杆的左端分别与右夹板右端的顶部和底部连接，两组右支杆的右端分别插入至两组右套管内部并分别与两组右弹簧的左端连接，所述两组右套管的内侧壁顶部均设置有横向的右限位滑槽，所述两组右支杆的顶端右侧均设置有右限位滑块，两组所述右限位滑块分别位于两组所述右限位滑槽内，所述左夹板(7)的右端设置有两组左支撑轮(14)，所述右夹板的左端设置有两组右支撑轮(15)，并在两组左支撑轮(14)和两组右支撑轮(15)的轮面上均设置有环形卡槽(16)；还包括微型循环泵(17)和导热盘管(18)，所述底座(1)的内部设置有放置腔，并在放置腔内装有冷却液，所述微型循环泵(17)安装在底座(1)的顶端，微型循环泵(17)的输入端自底座(1)的顶端伸入至放置腔内，所述矩形放置槽(11)的后侧壁上设置有盘管槽(19)，所述导热盘管(18)卡装在盘管槽(19)内，并在导热盘管(18)的输入端和输出端分别设置有第一软管(20)和第二软管(21)，所述第一软管(20)与微型循环泵(17)的输出端连通，所述第二软管(21)的底端自底座(1)的顶端插入至放置腔内，导热盘管(18)的前端设置有导热硅胶垫。
调节式平板电脑支架的制作流程
本技术新型涉及平板电脑支架技术领域，公开了一种调节式平板电脑支架，包括U形支撑架、U形限位架、U形调节架，U形支撑架、U形限位架、U形调节架的两端延伸形成连接耳片，连接耳片上设有通孔，U形支撑架、U形限位架、U形调节架两端的连接耳片分别通过调节螺栓、调节螺母连接，调节螺母的外侧固定有调节套，所述的U形限位架的底部弯折形成限位钩；调节螺栓与连接耳片之间设有限位垫片，调节螺栓与连接耳片之间设有限位垫片，限位垫片中心设有矩形孔，调节螺栓的螺柱末端截面呈矩形，限位垫片的一侧边缘设有若干卡在连接耳片周围的限位卡脚。
因此，本技术新型具有能调节平板电脑倾斜角度，使用更加方便的有益效果。
技术要求1.一种调节式平板电脑支架，其特征是，包括U形支撑架、U形限位架、U形调节架，所述的U形支撑架、U形限位架、U形调节架的两端延伸形成连接耳片，连接耳片上设有通孔，U形支撑架、U形限位架、U形调节架两端的连接耳片分别通过调节螺栓、调节螺母连接，调节螺母的外侧固定有调节套，所述的U形限位架的底部弯折形成限位钩。
2.根据权利要求1所述的调节式平板电脑支架，其特征是，所述的U形支撑架、U形限位架、U形调节架的外侧套设有胶套。
3.根据权利要求1或2所述的调节式平板电脑支架，其特征是，所述的调节螺栓与连接耳片之间设有限位垫片，限位垫片中心设有矩形孔，所述的调节螺栓的螺柱末端截面呈矩形，所述的限位垫片的一侧边缘设有若干卡在连接耳片周围的限位卡脚。
4.根据权利要求1或2所述的调节式平板电脑支架，其特征是，所述的U形调节架上还设有U形辅助限位架，所述的U形辅助限位架的两端分别设有两个卡接套，所述卡接套上设有连接孔，卡接套的侧面设有用于和U形调节架连接的卡接槽，所述的U形辅助限位架的两端分别依次穿过两个卡接套，U形辅助限位架上位于两个卡接套之间的部位设有限位环，所述的限位环与卡接套之间设有压簧，U形辅助限位架的底部弯折形成辅助限位钩。
说明书调节式平板电脑支架技术领域本技术新型涉及平板电脑支架技术领域，尤其涉及一种调节式平板电脑支架。
笔记本电脑支架的制作流程
本技术公开了一种笔记本电脑支架，包括底板、转轴、支撑板、搭条和卡槽，所述底板中部为镂空设置，所述底板一端设有转轴，所述支撑板连接转轴，所述底板中部设有搭条，所述底板两侧设有卡槽。
所述搭条为木质，所述卡槽为梯形卡槽。
通过将底板设置为镂空状态，从而在底板之上设置搭条，为计算机提供了底部支撑，而设置的支撑板能够在计算机盖开启式，提供盖体的支撑，而在不使用时，将支撑板盖合在底板之上，并与卡槽相配合。
本技术结构简单，使用方便，体积小，能源利用少。
技术要求1.一种笔记本电脑支架，其特征在于：包括底板、转轴、支撑板、搭条和卡槽，所述底板中部为镂空设置，所述底板一端设有转轴，所述支撑板连接转轴，所述底板中部设有搭条，所述底板两侧设有卡槽。
2.如权利要求1所述的笔记本电脑支架，其特征在于：所述搭条为木质，所述卡槽为梯形卡槽。
技术说明书一种笔记本电脑支架技术领域本技术涉及电子产品技术领域，更具体地说，涉及一种笔记本电脑支架。
背景技术现有技术中，计算机在使用过程中会出现发热现象，如果热量不能及时散出，则会导致笔记本计算机内部温度过高，从而使计算机运行速度变慢。
而现有使用的计算机散热装置，由于其体积较大，而且需要通电进行热量的散热，也损耗了能源。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
技术内容本技术的目的为提供一种笔记本电脑支架，旨在解决现有技术中存在的支架体积较大而且需要驱动能源的问题。
为实现上述目的，本技术提供如下技术方案：一种笔记本电脑支架，包括底板、转轴、支撑板、搭条和卡槽，所述底板中部为镂空设置，所述底板一端设有转轴，所述支撑板连接转轴，所述底板中部设有搭条，所述底板两侧设有卡槽。
优选的，所述搭条为木质，所述卡槽为梯形卡槽。
本技术的有益之处在于：通过将底板设置为镂空状态，从而在底板之上设置搭条，为计算机提供了底部支撑，而设置的支撑板能够在计算机盖开启式，提供盖体的支撑，而在不使用时，将支撑板盖合在底板之上，并与卡槽相配合。
平板电脑放置架的制作方法
本技术公开了一种平板电脑放置架，包括放置架本体、平板电脑固定卡和转动圆盘，所述固定挡板的上方通过滑动凹槽与平板电脑固定卡连接，所述固定挡板的内侧安装有第一伸缩连接杆、第二伸缩连接杆和第三伸缩连接杆，所述放置架本体的底部通过转动轴与支撑板转动连接。
本技术，首先放置架本体上设置有可以进行伸缩的伸缩连接杆，在配合上固定挡板中可以进行位置移动的平板电脑固定卡，使得该放置架可以进行体积的调节，从而使得该放置架既可以作为平板电脑的放置架使用，也可以作为手机的放置架使用，其次，该放置架本体下方的支撑板可以进行收缩，从而减小体积，方便进行外出携带，使用更加方便。
技术要求1.一种平板电脑放置架，包括放置架本体(1)、平板电脑固定卡(4)和转动圆盘(83)，其特征在于：所述放置架本体(1)的正面板上固定安装有固定挡板(3)，所述固定挡板(3)的上方通过滑动凹槽(5)与平板电脑固定卡(4)连接，所述固定挡板(3)的内侧安装有第一伸缩连接杆(6)、第二伸缩连接杆(9)和第三伸缩连接杆(12)，且第一伸缩连接杆(6)位于第二伸缩连接杆(9)的一侧，第三伸缩连接杆(12)位于第二伸缩连接杆(9)的另一侧，所述第一伸缩连接杆(6)、第二伸缩连接杆(9)和第三伸缩连接杆(12)的竖直中线设置有纵向连接杆(2)，所述纵向连接杆(2)的底部固定安装有伸缩限位器(10)，且伸缩限位器(10)上安装有调节把手(11)，所述放置架本体(1)的底部通过转动轴(7)与支撑板(8)转动连接。
2.根据权利要求1所述的一种平板电脑放置架，其特征在于：所述平板电脑固定卡(4)的内侧固定安装有弹性带(41)，且弹性带(41)上设置有凸起小块(42)。
3.根据权利要求1所述的一种平板电脑放置架，其特征在于：所述支撑板(8)的中间位置固定安装有转动圆盘(83)，且连接固定槽(81)的内侧安装有连接固定槽(81)，转动圆盘(83)的外侧安装有磁铁(82)。
自制平板电脑支架
自制平板电脑支架作者李道中在家里使用平板电脑总是用手捧着，那显然不舒服了。
找些身边的材料自己动手做一个支架吧。
主要材料有硬纸板（草板纸）、牛皮纸、布、乳胶（或浆糊）。
硬纸板2毫米厚，可以用小月历的底托，一些礼品盒，一种挂历等。
硬纸板（单位毫米）135×255二块、40×255二块、180×255一块、90×130一块（支脚）。
面料用布290×570一块。
布料任选。
我用的是绒布。
牛皮纸250×400一张、60×90一张（纸合页）。
这是以10寸平板电脑来制作的尺寸。
一、裁好的纸板。
图一二、把40×255二块粘在一起。
再把他们粘在180×255一块的一端。
图二三、把三块硬纸板粘在布上。
有卡头的较大的那侧，要留出足够的布边用于包住卡头。
把乳胶抹在纸板上往布上粘。
留好四边及硬纸板间的间距。
从较大纸板计间距为15毫米、9毫米。
这要看你具体使用的硬纸板及布料的厚度来定。
图三四、在纸板的四边抹适当宽度的乳胶，把布边翻上粘在纸板上。
四个外角布的粘贴要处理好，以免张开。
最简单的是直角折叠粘上。
图四五、把乳胶抹在250×400牛皮纸上，把他粘在粘好布的纸板里上。
从没卡头的那侧粘，在接缝处要把牛皮纸和布粘压实。
图五六、把牛皮纸60×90沿长方向对折。
图六七、在其中一半上抹乳胶，粘在90×130纸板的一侧。
图七八、在纸合页的另一半抹乳胶，把他粘在支架一端，注意位置。
不能探到接缝内影响支架的折叠。
图八十、使用效果图十一、缝一个布袋吧。
十二、使用当中换地方，最好把平板电脑和支架分开拿，以免滑落摔坏平板电脑。
制作平板支架的简易方法
制作平板支架的简易方法一、材料准备在制作平板支架之前，我们需要准备以下材料： 1. 木板：选择一块足够坚固和平整的木板作为支撑材料。
2. 手锯：用于将木板切割成所需的形状和尺寸。
3. 打磨工具：用于修整木板表面，使其光滑。
4. 量尺和铅笔：用于标记和测量木板的切割位置和尺寸。
5. 螺丝刀和螺丝：用于固定木板的各个部分。
二、步骤指南1. 测量和标记使用量尺和铅笔，在木板上标记出所需的尺寸和形状。
通常，一个平板支架包括一个支撑底座和一个固定架，因此需要在木板上标记出两个部分的尺寸。
标记底座尺寸测量平板的宽度，然后将该尺寸标记在木板上，这将成为底座的宽度。
接下来，测量底座的深度，一般建议选择一个能够稳定支撑平板的深度。
将深度尺寸标记在底座的宽度线之上，形成一个矩形标记，表示底座的尺寸。
标记固定架尺寸固定架用于稳定平板，使其保持垂直状态。
测量平板的高度，然后将该尺寸标记在木板上，这将成为固定架的高度。
接下来，测量固定架的宽度，一般建议选择一个能够紧密固定平板的宽度。
将宽度尺寸标记在固定架的高度线之上，形成一个矩形标记，表示固定架的尺寸。
2. 切割木板使用手锯将木板按照标记的尺寸和形状进行切割。
首先，将木板固定在工作台上，然后开始沿着标记线缓慢切割。
注意保持手锯垂直，并与木板表面保持平行。
根据底座和固定架的标记，分别切割出两块木板。
3. 打磨木板使用打磨工具修整刚切割的木板表面，使其变得光滑。
擦拭木板表面，确保没有任何尖锐或粗糙的边缘。
4. 组装平板支架在完成底座和固定架的制作后，我们需要将它们组装在一起。
使用螺丝刀和螺丝将固定架固定在底座上。
为了保证支撑稳定，建议选择适当长度的螺丝，并将它们均匀分布在固定架的四个角落。
三、使用和注意事项制作好的平板支架可以用来支撑各种类型的平板设备，如iPad、Android平板等。
在使用时，需要注意以下几点：1.稳定支撑：确保平板支架与桌面或地面接触稳定，避免平板倾斜或掉落造成损坏。
多足平板电脑支架的制作方法
本技术新型涉及机械领域，具体涉及平板电脑支架。
一种多足平板电脑支架，包括一平板电脑支架，平板电脑支架包括一底座，底座的下表面包括依次连接的第一支撑底面、第二支撑底面、第三支撑底面。
本技术新型通过此设计，提供了一种多足平板电脑支架，结构简单、占桌面面积较小、便于用户携带，通过采用第一支撑底面、第二支撑底面、第三支撑底面作为不同的支撑面，实现了增高或调节屏幕角度的效果，使用极为便捷。
权利要求书1.一种多足平板电脑支架，包括一平板电脑支架，其特征在于，所述平板电脑支架包括一底座，所述底座采用一弯折板，所述弯折板的下表面包括依次连接的第一支撑底面、第二支撑底面、第三支撑底面；所述底座的前部设有一内嵌槽上挡块、一内嵌槽支撑块，所述内嵌槽上挡块设置在所述内嵌槽支撑块的前侧，所述内嵌槽上挡块与所述内嵌槽支撑块之间形成一用于夹持平板电脑的内嵌槽；所述内嵌槽支撑块的侧面上设有一用于放置触摸笔的收纳孔；所述内嵌槽的底面上设有一用于电源插口的第一通孔、至少两个用于通过音响声音的第二通孔。
2.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述内嵌槽的底面采用一弧面。
3.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述弯折板包括两个弯折部，两个所述弯折部将所述弯折板的下表面分为所述第一支撑底面、所述第二支撑底面、所述第三支撑底面。
4.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述第一支撑底面、所述第二支撑底面、所述第三支撑底面上均贴附设有一橡胶层；所述橡胶层的下表面上设有防滑纹。
5.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述内嵌槽上挡块采用一呈长条状的片状体，所述片状体的下部固定到所述底座上，所述片状体的长度方向与所述底座的宽度方向相同。
6.如权利要求1所述的一种多足平板电脑支架，其特征在于，所述内嵌槽支撑块采用一横截面呈三角形的块状体，所述块状体的长度方向与所述底座的宽度方向相同。
用于平板电脑的保护架的制作流程
本技术公开了一种用于平板电脑的保护架，涉及平板电脑辅助器械技术领域，其包括放置框，所述放置框的上表面开设有放置口，并且放置框内壁的四角处均设置有挡块。
该用于平板电脑的保护架，通过设置放置框、放置口、挡块、散热孔、通孔、转轴、第一支撑板、凹槽、底座、连接装置、第二支撑板、定位槽、盖板和第三橡胶垫，由于第二支撑板抵触在定位槽内，使得第二支撑板不会左右滑动，避免放置框左右两侧在受到外力的情况下发生倒塌现象，从而对平板电脑起到一定的保护作用，同时平板电脑放置在放置框内，并且放置框的上方设置有盖板，使得放置框倾斜的时候平板电脑不会从放置框内滑出，从而进一步的对平板电脑进行保护。
技术要求1.一种用于平板电脑的保护架，包括放置框（1），其特征在于：所述放置框（1）的上表面开设有放置口（2），并且放置框（1）内壁的四角处均设置有挡块（3），并且放置框（1）内壁的正面设置有散热孔（4），所述放置框（1）的左侧面设置有通孔（5），所述放置框（1）的左右两侧面均固定连接有转轴（6），并且两个转轴（6）相对远离的一端分别套接在两个第一支撑板（7）相对面开设的凹槽（8）内，并且右侧凹槽（8）内壁的右侧面开设有螺纹孔（11），所述螺纹孔（11）内螺纹连接有螺纹柱（12），并且螺纹柱（12）的左端与转轴（6）的右端搭接，并且螺纹柱（12）的右端固定连接有扭动装置（13）；所述第一支撑板（7）的下表面与底座（9）的上面固定连接，并且底座（9）的下表面与第三橡胶垫（18）的上表面固定连接，所述底座（9）的上表面固定连接有两个限位装置（10），所述限位装置（10）位于挡块（3）的正前方；所述放置框（1）的背面与连接装置（14）的正面固定连接，并且连接装置（14）的左侧面与第二支撑板（15）的右侧面铰接，并且第二支撑板（15）的下表面延伸至底座（9）上表面开设的定位槽（16）内，所述定位槽（16）的数量不少于三个，并且每个定位槽（16）之间的间距相同。
便携式的计算机支架的制作流程
本技术新型公开了一种便携式的计算机支架，其结构包括底座、伸缩杆、放置板、防滑垫、鼠标放置装置和防护挡板，通过设置了鼠标放置装置于放置板右端面，接着对第二连接杆施加拉力，第二连接杆带动第一转动臂与第二转动臂通过滑块在滑槽内进行滑动，并且第一转动臂与第二转动臂通过转动轴进行交叉转动，从而第二连接杆带动鼠标布通过尺簧从箱体上的开口进行拉出，使得形成便携活动的鼠标板，避免大学老师在站立授课时，使用笔记本电脑时需要使用鼠标进行方便操作。
权利要求书1.一种便携式的计算机支架，包括底座(1)、伸缩杆(2)、放置板(3)、防滑垫(4)和防护挡板(6)，所述底座(1)内中部与伸缩杆(2)外侧后端进行转动连接，所述伸缩杆(2)顶端面通过连接座与放置板(3)进行转动连接，所述放置板(3)顶部上端与防滑垫(4)进行粘接，所述放置板(3)右端面设置有鼠标放置装置(5)，所述放置板(3)底端面与防护挡板(6)进行固定连接；其特征在于：还包括鼠标放置装置(5)，所述鼠标放置装置(5)由箱体(51)、开口(52)、鼠标布(53)、第一连接杆(54)、第二连接杆(55)、滑槽(56)、凹槽(57)、第一转动臂(58)、第二转动臂(59)、转动轴(510)和尺簧(511)组成，所述开口(52)呈长方形状嵌入于箱体(51)顶部左端，所述开口(52)内侧与鼠标布(53)进行滑动连接，所述箱体(51)右端面与具有连接固定功能的第一连接杆(54)进行固定连接，所述第一连接杆(54)右端面与具有连接受力功能的第二连接杆(55)进行固定连接，并且鼠标布(53)右端通过固定扣与第二连接杆(55)顶部右端进行锁固连接，所述第一连接杆(54)和第二连接杆(55)顶端面内侧设置有具有辅助滑动功能的滑槽(56)，所述凹槽(57)嵌入于第一连接杆(54)和第二连接杆(55)内侧内中部，所述第一转动臂(58)和第二转动臂(59)外侧上下两端通过滑块与滑槽(56)内径表面进行滑动连接，并且第一转动臂(58)内中部以转动轴(510)为转动中心与第二转动臂(59)内中部进行转动连接，所述箱体(51)内中部与具有转动伸缩功能的尺簧(511)进行转动连接，并且尺簧(511)外侧通过连接件与鼠标布(53)内侧进行锁固连接，所述箱体(51)左端面通过螺栓与放置板(3)右端面进行螺栓连接。
平板电脑支架的制作技术
针对现有技术中存在的不足，本技术提供了平板电脑支架。
本技术通过如下技术方案实现：平板电脑支架，包括中空的支架本体和在所述支架本体上设置的用于固 定平板电脑用的卡扣，所述支架本体包括扩大的尾部和与所述尾部相连的窄缩的首部，在所述尾部底端
设置第一配重块，在所述尾部侧壁开设有滑槽,在该滑槽内设置可滑移的限位杆，所述限位杆伸入所述支
附图说明
图1 为本技术的结构示意图。
具体实施方式
下面结合附图与具体实施方式对本技术作进一步详细描述：参见图1，平板电脑支架，包括中空的支架 本体1和在所述支架本体1上设置的用于固定平板电脑用的卡扣3，所述支架本体1包括扩大的尾部10和与 所述尾部10相连的窄缩的首部11，在所述尾部10底端设置第一配重块12，在所述尾部10侧壁开设有滑槽 13b,在该滑槽13b内设置可滑移的限位杆13a，所述限位杆13a伸入所述支架本体1内部且在所述限位杆13a 伸入所述支架本体1内部的一端固定有第二配重块13，所述第一配置块12重量大于第二配置块13重量。
2.如权利要求1所述的平板电脑支架，其特征在于：所述尾部（10）一端设置弧面（10a）。 3.如权利要求1所述的平板电脑支架，其特征在于：所述滑槽（13b）沿着所述尾部（10）左下方向向右
上方向设置。
说ቤተ መጻሕፍቲ ባይዱ书
平板电脑支架
技术领域
本技术涉及平板电脑配件领域，更具体的，涉及一种平板电脑用的支架。
背景技术
架本体内部且在所述限位杆伸入所述支架本体内部的一端固定有第二配重块，所述第一配置块重量大于 第二配置块重量。
上述技术方案中，所述尾部一端设置弧面。
上述技术方案中，所述滑槽沿着所述尾部左下方向向右上方向设置。
本技术具有如下有益效果：本技术通过将主配置块设置在支架底部，且支架底部为圆弧形的端面，使得 支架成为类似不倒翁的结构，在平板电脑放置在支架上时，不会因意外触碰到支架而导致支架翻倒；此 外还具有调节支架整体重心的调节配置块，通过该调节配重块调节支架的重心，从而使得支架在桌面上 放置的倾斜角度可以任意调节。
平板电脑支架的制作方法
本技术新型公开了一种平板电脑支架，包括一个支脚(1)和两个托架(2)，该两个托架(2)设在支脚(1)的两侧，所述每个托架(2)与支脚(1)之间设有软性摩擦环(3)；它还包括一个销轴(4)、一个端盖(5)和一个螺钉(6)，所述支脚(1)通过销轴(2)与两个托架(2)铰接，所述端盖(5)设在销轴(4)的末端，所述螺钉(6)穿过端盖(5)的通孔旋合在销轴(4)的螺纹孔内，所述销轴(4)和支脚(1)上设有用于限定支脚(1)摆动角度的限位结构。
该平板电脑支架使支脚能准确定位角度，避免放置的平板电脑突然摔倒。
技术要求1.一种平板电脑支架，包括一个支脚(1)和两个托架(2)，该两个托架(2)设在支脚(1)的两侧，所述每个托架(2)与支脚(1)之间设有软性摩擦环(3)；其特征在于：它还包括一个销轴(4)、一个端盖(5)和一个螺钉(6)，所述支脚(1)通过销轴(2)与两个托架(2)铰接，所述端盖(5)设在销轴(4)的末端，所述螺钉(6)穿过端盖(5)的通孔旋合在销轴(4)的螺纹孔内，所述销轴(4)和支脚(1)上设有用于限定支脚(1)摆动角度的限位结构。
2.根据权利要求1所述的平板电脑支架，其特征在于：所述限位结构是指，所述销轴(4)与两个托架(2)周向限位，所述支脚(1)的通孔内侧壁设有平行轴线的径向第一凸起(1.1)，所述销轴(4)上设有供第一凸起(1.1)嵌入的缺口(4.1)，所述缺口(4.1)沿周向方向的宽度大于第一凸起(1.1)的宽度。
3.根据权利要求2所述的平板电脑支架，其特征在于：所述销轴(4)与两个托架(2)径向限位是指，所述两个托架(2)的通孔内侧壁也均设有平行轴线的径向第二凸起(2.1)，所述销轴(4)设有供第二凸起(2.1)嵌入的凹槽(4.2)。
说明书平板电脑支架技术领域本技术新型涉及支架，具体讲是一种平板电脑支架。
背景技术平板式电脑集移动商务、移动通信和移动娱乐为一体，具有手写识别和无线网络通信功能，逐渐成为下一代的趋势。
平板电脑固定支架及教学一体机的制作技术
平板电脑固定支架及教学一体机的制作技术本技术新型涉及教学设备领域，尤其涉及一种平板电脑固定支架及教学一体机。
本技术新型的目的在于提供一种用于教学一体机的平板电脑固定支架，包括：板主体，板主体上具有容纳平板电脑的容纳腔，容纳腔由板主体的表面背面内延伸；容纳槽，容纳槽设在容纳腔的一侧侧壁上，平板电脑的一侧容纳在容纳槽内；限位件，限位件与容纳槽相对设置，平板电脑的另一侧抵接限位件。
将平板电脑置于容纳腔中，平板电脑的一侧位于容纳槽中，平面电脑的另一侧抵靠限位件，使得平板电脑牢固的保持在固定支架中，能够有效的防止平板电脑倾斜造成的损坏，结构简单且操作方便。
技术要求1.一种用于教学一体机的平板电脑固定支架，其特征在于，包括：板主体，所述板主体上具有容纳平板电脑的容纳腔，所述容纳腔由所述板主体的表面向背面延伸；容纳槽，所述容纳槽设在所述容纳腔的一侧侧壁上，所述平板电脑的一侧容纳在所述容纳槽内；限位件，所述限位件与所述容纳槽相对设置，所述平板电脑的另一侧抵接所述限位件。
2.如权利要求1所述的用于教学一体机的平板电脑固定支架，其特征在于，所述板主体的背面设有滑槽，所述限位件包括弹性元件和卡扣，所述卡扣安装在所述滑槽内且相对于所述滑槽滑动，所述弹性元件的一端与所述滑槽固定，所述弹性元件的另一端与所述卡扣固定。
3.如权利要求2所述的用于教学一体机的平板电脑固定支架，其特征在于，所述卡扣包括第一部分和第二部分，所述第一部分容纳在所述滑槽内，所述第二部分穿过所述滑槽延伸进入所述容纳腔内，所述弹性元件与所述第一部分固定连接。
4.如权利要求3所述的用于教学一体机的平板电脑固定支架，其特征在于，所述滑槽包括底面为平面的第一槽和底面为弧面的第二槽，所述卡扣的所述第一部分容纳在所述第一槽中，所述卡扣的第二部分具有与所述第二槽的弧面配合的表面，当所述平板电脑抵压所述第二部分运动时，所述第二部分沿着所述弧面进入所述第二槽。
5.如权利要求3所述的用于教学一体机的平板电脑固定支架，其特征在于，所述第二部分的端部设有阻挡部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术新型涉及简单的平板电脑支架，其包括本体，本体为一个三角形的塑料铭牌，在塑料铭牌一边设置一水平延长边，延长边设有挡板。
挡板与延长边之间的角度在60度至90度之间。
本技术新型的优点是：结构简单，使用方便，其用于会场上同时摆放纸质铭牌和平板电脑。
权利要求书
1.简单的平板电脑支架，其包括本体，本体为一个三角形的塑料标，在塑料标牌一边设置一水平延长边，延长边设有挡板。
2.根据权利要求1所述的简单的平板电脑支架，其特征在于：上述挡板与延长边之间的角度在60度至90度之间。
技术说明书
简单的平板电脑支架
技术领域
本属于一种平板电脑的支架，其具体涉及简单的平板电脑支架。
背景技术
平板电脑也称为平板计算机，是一种小型、方便携带的个人电脑，以触摸屏作为基本的输入设备。
平板电脑比较小巧，使用非常方便，但是用于在使用时一般需要手持，时间过长后手部容易疲惫，而且在使用平板电脑作为开会工具时，参会者只有低头看放在桌面上的平板电脑或手持平板电脑，这两种方式长时间使用都会产生疲惫。
技术内容
本技术户新型的目的提供一种简单的平板电脑支架。
为了实现上述目的，本技术新型采用如下技术方案：
简单的平板电脑支架，其包括本体，本体为一个三角形的塑料铭牌，在塑料铭牌一边设置一水平延长边，延长边设有挡板。
上述挡板与延长边之间的角度在60度至90度之间。
本技术新型的优点是：结构简单，使用方便，其应用于会议室或会场，在会场上同时摆放纸质铭牌和平板电脑。
附图说明
图1为本技术新型的结构示意图。
图标说明：1、塑料铭牌，2、延长边，3、挡板。
具体实施方式
下面结合附图进一步说明：
如图1所示，简单的平板电脑支架，其包括本体，本体为一个三角形的塑料铭牌，在塑料铭牌一边设置一水平延长边，延长边设有挡板。
简单的平板电脑支架，其包括本体，本体为一个三角形的塑料铭牌，另设有一个长度与三角形的塑料铭牌长度一致的槽形塑料支架，塑料铭牌安装在槽形塑料支架内。
本文中所描述的具体实施例仅仅是对本技术新型精神作举例说明，本技术新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本技术新型的精神或者超越所附权利要求书所定义的范围。
