第六讲褶皱构造
褶皱构造、形成机制以和褶皱构造的观察和研究134页PPT
褶皱构造、形成机制以和褶皱构造的 观察和研究
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
谢谢你的阅读
❖ 知识就是财富 ❖ 丰
褶皱构造在平面上和剖面上的组合类型
褶皱构造是地质学中一个重要的概念，它指的是地球表层岩石产生的褶皱和变形。
褶皱构造在平面上和剖面上有着不同的组合类型，这些类型反映了不同地质过程和变形机制。
本文将围绕褶皱构造在平面上和剖面上的组合类型展开讨论，希望能为读者对褶皱构造的理解提供一些帮助。
一、平面上的褶皱组合类型1. 对称褶皱对称褶皱是指两个对称的褶皱构造，它们以某个轴线为中心对称。
对称褶皱在平面地质图上常常呈现出明显的V字形或U字形，通过对称轴线，可以清晰地观察到褶皱的对称性。
这种褶皱组合类型常常出现在构造活跃的地区，反映了地层在挤压变形过程中所受到的应力和变形。
2. 叠加褶皱叠加褶皱是指两个或多个不同方向的褶皱构造叠加在一起的情况。
这种组合类型常常在地质构造复杂的地区出现，通过地质调查和资料分析，可以揭示地质构造和变形的复杂性。
叠加褶皱的形成往往与多期构造活动和多方向的应力作用有关，其研究对于理解区域构造演化具有重要意义。
3. 逆冲褶皱逆冲褶皱是指地层在构造运动过程中受到逆冲应力作用形成的褶皱构造。
逆冲褶皱在平面上常常呈现出向上倾斜的特征，通过对逆冲褶皱的研究，可以推断出地层受到的挤压应力和形变情况，为区域构造和构造变形提供重要的信息。
二、剖面上的褶皱组合类型1. 斜交褶皱斜交褶皱是指两个或多个不同倾角和方向的褶皱构造在剖面上的组合。
这种组合类型常常出现在地层变形复杂的地质构造带，通过斜交褶皱的研究，可以揭示地质构造活动的多期性和多方向性。
斜交褶皱的形成与不同方向的应力作用和地层性质有关，是构造地质研究中的重要内容之一。
2. 平行褶皱平行褶皱是指地层中出现了一系列平行排列的褶皱构造。
这种组合类型常常与区域性挤压构造活动有关，通过平行褶皱的研究，可以揭示地层受到的挤压变形情况和形变机制，为区域构造演化和构造变形提供重要信息。
平行褶皱在剖面上常常呈现出规律的排列，通过剖面观测和分析，可以揭示地层变形的特点和规律性。
3. 斜交逆冲褶皱斜交逆冲褶皱是指在剖面上出现了斜交并且呈向上倾斜的褶皱构造。
褶皱构造
第一节 褶皱和褶皱要素
一、褶皱的概念 1.褶皱 褶皱(fold)的定义 褶皱 的定义 岩石中的各种面等，在应力作用 岩石中的各种面等， 下会发生连续弯曲变形， 下会发生连续弯曲变形，这种连续 弯曲变形即为褶皱。 弯曲变形即为褶皱。
未褶皱
褶皱后
2.褶皱的基本形态 褶皱的基本形态 当岩层的新老关系已知：背斜（ 当岩层的新老关系已知：背斜（anticline） ） 向斜(syncline)。 与向斜 。 当岩层的新老关系不明：背形(antiform)、 当岩层的新老关系不明：背形 、 向形(synform)与中性褶皱（neutral fold）。 向形 与中性褶皱（ ）。
倾 竖 80°—90° ° ° 70°—90° ° °
五、根据褶皱各部位岩层厚度分类
平行（等厚）褶皱：褶皱各部位上， 平行（等厚）褶皱：褶皱各部位上，岩层 的真厚度都相等。当褶皱由多层岩层组成时， 的真厚度都相等。当褶皱由多层岩层组成时， 所有各层具有一个共同的曲率中心和多个不同 的曲率半径，因此，各层褶皱面均呈平行状态。 的曲率半径，因此，各层褶皱面均呈平行状态。 相似（顶厚）褶皱：各层的曲率相等， 相似（顶厚）褶皱：各层的曲率相等，没 有共同的曲率中心，核部岩层厚，两翼岩层薄。 有共同的曲率中心，核部岩层厚，两翼岩层薄。 顶薄褶皱： 顶薄褶皱：两翼真厚度和铅直厚度都大于 核部，当其由多层岩层组成时， 核部，当其由多层岩层组成时，各层既不平行 也不相似。 也不相似。 不协调褶皱： 不协调褶皱：各褶皱岩层的弯曲形态明显 不同，它们既不平行，也不相似， 不同，它们既不平行，也不相似，岩层厚度发 生明显的变化。 生明显的变化。
新 老 背斜
向斜
3、 若地层发生倒转（情况复杂） 、 若地层发生倒转（情况复杂） 这种褶皱→叠加褶皱 叠加褶皱。 背形向斜等。 这种褶皱 叠加褶皱。向形背斜 背形向斜等。
褶皱构造 ppt课件
24.04.2020
直立褶皱
46
• 甲地属于背斜构造，上拱的岩层具有良好的支撑作用，且地下水沿岩 层向两侧渗流，利于保持隧道的干燥，成为隧道的选择地点。反之， 乙地为向斜构造，岩层稳定性差，不能修建隧道，但因地下水丰富， 可以在这里打深水井。另外，甲地为背斜，岩层上拱，容易形成储油 构造，且其中的隔水层能防止石油、天然气挥发，有利于其富集。所 以打石油探井应选择在甲
【练习1】下图为“某地水平面的岩层分布图”（从 甲到丁岩层从老到新）。读图回答3～5题。
3.图中丁的地质构造为（ C） A.褶皱 B.背斜 C.向斜 D.断层 4.关于图示的叙述正确的是（ A ） A.甲为良好的储油构造 B.甲有利于储存地下水 C.修一南北向隧道应选址丁处 D.图中岩层为岩浆岩 5.该地地表甲为谷地，丁为山岭，其成因是（ D） A.地壳运动所致 B.内力作用所致 C.岩浆活动所致 D.外力作用所致
• 如何寻找地下石油和天然气？
例1.向下钻探至①②③层时，探测到地下水、石油 和天然气，则①②③层分别是？(05全国文综) 找石油和天然气应在什么地质构造中找？
① ② ③
地质构造规律的应用
背斜——储油构造
“背斜顶部油气丰，气在油上要记清”
向斜——储水构造
“向斜岩层储水好，水量丰富容易找”
读某地地质剖面图（图中1— 10岩层年龄由老到新）。假如 你是一位地质工程师，请对下 列问题作一简要分析。
练习 1、读下图，回答下列问题：
(1)图中A、B、C、D、E五处，属背斜的是 Ｄ ，地堑是 Ｂ 。
(2)从地形上看，C处是 向斜 ，形成原因是槽部受挤压。，不易被侵蚀
(3)泰山的成因与图中 Ａ 处一致；地震多发地带位于图中
Ｅ 处。
褶皱构造
如果你作为一位地质工程师，请你说出下图有哪些地质构造类型，该地地 壳状况如何。如果要在这里修建一条南北向的隧道，应选择在何处？如要 打一眼深水井或打一石油钻探井应选择在何处？
某地地质剖面图
• 该地地壳受到了来自东西方向的水平移动，形成东西走向的弯曲变形。 当时的地壳运动表现为水平运动和升降运动两类，其中水平运动起着 主导作用。甲构造属于背斜，顶部岩层因受张力作用，易被外力风化、 侵蚀；褶皱构造上面又形成了新的地层，说明该地地壳后来发生了下 降，形成了沉积环境，为外力沉积提供了基础。 • 甲地属于背斜构造，上拱的岩层具有良好的支撑作用，且地下水沿岩 层向两侧渗流，利于保持隧道的干燥，成为隧道的选择地点。反之， 乙地为向斜构造，岩层稳定性差，不能修建隧道，但因地下水丰富， 可以在这里打深水井。另外，甲地为背斜，岩层上拱，容易形成储油 构造，且其中的隔水层能防止石油、天然气挥发，有利于其富集。所 以打石油探井应选择在甲 •
2015/10/18 7
航 空 照 片 拍 摄 到 的 褶 皱 构 造
2015/10/18
8
了解研究区区域的总的构造轮廓:
航 空 照 片 拍 摄 到 的 穹 隆 褶 皱 构 造
2015/10/18
9
(二)地质构造与地表形态
不断变化的 地表形态 内力作用与 地表形态 外力作用与 地表形态 人类活动与 地表形态
讨论：观察图中的桥梁，请从力学 方面解释呈拱形的原理
• 1.从安全性 和稳定性 方面，讨 论修建隧 道选择在 背斜还是 向斜部位？
• 2.观察地质 构造图，画 出背斜和向 斜处地下水 的流动方向， 然后从排水 角度，讨论 修建隧道选 择在背斜还 是向斜部位？
读某地地质剖面图（图中1— 10岩层年龄由老到新）。假如 你是一位地质工程师，请对下 列问题作一简要分析。 ⑴这里的地壳运动和外力的 状况。 ⑵如果在这里修建一条东西 向的地下遂道，应该选择甲地 还是乙地？请说明理由。

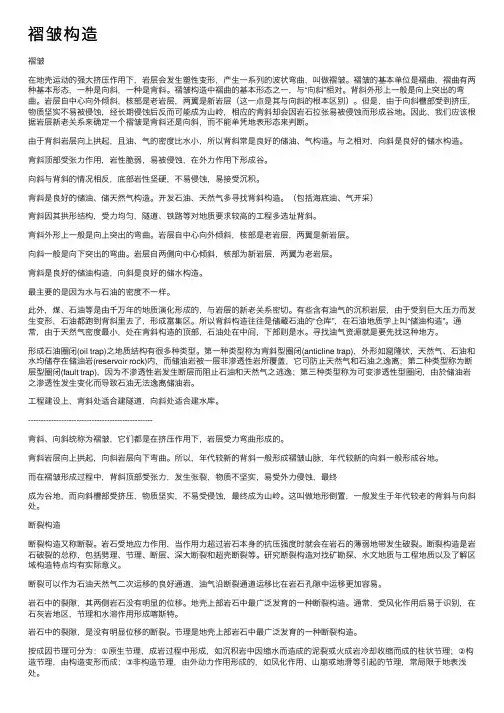

褶皱构造——精选推荐
褶皱构造褶皱在地壳运动的强⼤挤压作⽤下，岩层会发⽣塑性变形，产⽣⼀系列的波状弯曲，叫做褶皱。
褶皱的基本单位是褶曲，褶曲有两种基本形态，⼀种是向斜，⼀种是背斜。
褶皱构造中褶曲的基本形态之⼀，与“向斜”相对。
背斜外形上⼀般是向上突出的弯曲。
岩层⾃中⼼向外倾斜，核部是⽼岩层，两翼是新岩层（这⼀点是其与向斜的根本区别）。
但是，由于向斜槽部受到挤压，物质坚实不易被侵蚀，经长期侵蚀后反⽽可能成为⼭岭，相应的背斜却会因岩⽯拉张易被侵蚀⽽形成⾕地。
因此，我们应该根据岩层新⽼关系来确定⼀个褶皱是背斜还是向斜，⽽不能单凭地表形态来判断。
由于背斜岩层向上拱起，且油、⽓的密度⽐⽔⼩，所以背斜常是良好的储油、⽓构造。
与之相对，向斜是良好的储⽔构造。
背斜顶部受张⼒作⽤，岩性脆弱，易被侵蚀，在外⼒作⽤下形成⾕。
向斜与背斜的情况相反，底部岩性坚硬，不易侵蚀，易接受沉积。
背斜是良好的储油、储天然⽓构造。
开发⽯油、天然⽓多寻找背斜构造。
（包括海底油、⽓开采）背斜因其拱形结构，受⼒均匀，隧道、铁路等对地质要求较⾼的⼯程多选址背斜。
背斜外形上⼀般是向上突出的弯曲。
岩层⾃中⼼向外倾斜，核部是⽼岩层，两翼是新岩层。
向斜⼀般是向下突出的弯曲。
岩层⾃两侧向中⼼倾斜，核部为新岩层，两翼为⽼岩层。
背斜是良好的储油构造，向斜是良好的储⽔构造。
最主要的是因为⽔与⽯油的密度不⼀样。
此外，煤、⽯油等是由千万年的地质演化形成的，与岩层的新⽼关系密切。
有些含有油⽓的沉积岩层，由于受到巨⼤压⼒⽽发⽣变形，⽯油都跑到背斜⾥去了，形成富集区。
所以背斜构造往往是储藏⽯油的“仓库”，在⽯油地质学上叫“储油构造”。
通常，由于天然⽓密度最⼩，处在背斜构造的顶部，⽯油处在中间，下部则是⽔。
寻找油⽓资源就是要先找这种地⽅。
形成⽯油圈闭(oil trap)之地质结构有很多种类型。
第⼀种类型称为背斜型圈闭(anticline trap)，外形如窟隆状，天然⽓、⽯油和⽔均储存在储油岩(reservoir rock)内，⽽储油岩被⼀层⾮渗透性岩所覆盖，它可防⽌天然⽓和⽯油之逸离；第⼆种类型称为断层型圈闭(fault trap)，因为不渗透性岩发⽣断层⽽阻⽌⽯油和天然⽓之逃逸；第三种类型称为可变渗透性型圈闭，由於储油岩之渗透性发⽣变化⽽导致⽯油⽆法逸离储油岩。
讲06 褶皱构造
平行式群
雁行式群
扫状褶皱群
弧形褶皱群
7
第十九章
第三节 特殊褶皱类型
褶皱构造
一、同沉积褶皱 沉积物在沉积或成岩在过程中，因地壳的升降运动，而发 生的褶皱作用，称同沉积作用。同沉积褶皱的典型特征为： 1.褶皱形态多为开阔褶皱，两翼常发育层间小褶皱。 2.当地壳上升时，形成顶薄背斜，下降时，形成顶厚向斜。 3.背斜的中心部位物质粒度较粗，向斜中心部位物质粒度 较细。 二、鞘褶皱 韧性剪切带中发育的一种形态类似刀鞘的褶皱。韧性剪切 带中的褶皱经剪切作用后造成早期褶皱的枢纽弯曲 、 拉长而 形成鞘褶皱。
6
第十九章
第二节褶皱的分类
褶皱构造
2.隔档式与隔槽式褶皱 隔档式与隔槽式褶皱 宽广的向斜与紧闭的背斜组合的褶皱称为隔档式褶皱。宽广 的背斜与紧闭的向斜组合的褶皱称为隔槽式褶皱。 （二）按褶皱的平面组合类型分类 1.平行褶皱群 2.雁行褶皱群 3.扫状褶皱群 4.弧形褶皱群 平行褶皱群 雁行褶皱群 扫状褶皱群 弧形褶皱群 .
水平挤压力
1.弯曲褶皱作用 岩层受侧向挤压力作用发生弯曲，其特点为（1） 弯曲褶皱作用 外拉，内压；（2）褶皱中存在一中和面，该面上各点既不拉伸也 不压缩，见下图。（3）随着褶皱弯曲的增强，中和面逐渐向内侧 10 迁移。
第十九章
第四节 褶皱的形成机制 .
褶皱构造
褶皱内应力特征
（4）对于韧性较强的岩层，中和面外侧的岩层 可拉伸变薄，并形成顺层劈理；内侧挤压加 厚，形成扇形劈理或小褶皱。对于脆性岩层 而言，外侧可形成张裂隙、楔形脉、小型正 断层；内侧形成或小型逆断层。 2. 弯滑褶皱作用 岩层在褶皱过程中岩层通过相互滑动弯 曲形成褶皱的作用。弯滑褶皱作用具有以下 特点： （1）岩层的强度通常较大，褶皱时各岩 层沿层面发生剪切滑动。在褶皱未发生翻转 情况下，新岩层向背斜转折端运动，老岩层 向向斜转折端运动，见右图。 （2）褶皱的各岩层有自己的中和面，整 个褶皱无中和面。
褶皱构造
课程系别
制作时间
第二节
褶皱构造
内容一：褶皱的形成 内容一： 内容二：褶曲的要素 内容二：
内容一 内容二 内容五 内容四 内容三 System
Infra
内容三：褶皱的形态及分类 内容三： 内容四：褶曲的野外识别 内容四：
内容二 内容三 内容一 内容五 内容四
内容五 内容一 内容四 内容三 内容二
复背斜和复向斜形成于地壳运动强烈地区， 复背斜和复向斜形成于地壳运动强烈地区，是造山带褶 皱构造的主要样式，是垂直褶轴方向强烈挤压的结果。 皱构造的主要样式，是垂直褶轴方向强烈挤压的结果。
内容四
褶皱构造的 野外识别
褶皱构造的野外识别
首先，垂直岩层走向进行观察， 首先，垂直岩层走向进行观察，当岩层重复 、 其次，分析岩层的新老关系，判断背斜、 其次 ，分析岩层的新老关系，判断背斜、 最后，根据轴面倾斜情况，两翼岩层的走向 根据轴面倾斜情况，两翼岩层的走向、 最后 现代地形与褶皱形态不能混淆 出现并呈对称分布时，可肯定有褶皱构造； 出现并呈对称分布时，可肯定有褶皱构造； 向斜； 向斜； 倾角判别褶皱形态。 倾角判别褶皱形态。
纵弯褶皱作用
横弯褶皱作用
内容二
褶曲要素
褶曲的要素
核：褶皱中心部分的地层； 褶皱中心部分的地层； 翼：核部两侧对称出露的地层； 核部两侧对称出露的地层； 轴面：指大致平分褶皱的一个假想平面； 轴面：指大致平分褶皱的一个假想平面； 轴线：轴面与地面的交线； 轴线：轴面与地面的交线； 枢纽：轴面与岩层界面的交线； 枢纽：轴面与岩层界面的交线； 轴迹：轴面与岩层纵剖面的交线； 轴迹：轴面与岩层纵剖面的交线； 转折端：一翼向另一翼弯曲的部分。 转折端：一翼向另一翼弯曲的部分。
第六章 褶皱
(一)平行褶皱：一系列背斜和向斜相间排列，轴线彼 此平行。
第三讲 褶皱的组合类型
(二)雁列褶皱：由一系列背斜和向斜组成，轴线斜列 分布，形如“雁列排列”。
第三讲 褶皱的组合类型
(三)帚状褶皱：一系列背、向斜相间排列，一端收 敛 ，一端撒开，平面组合为扫帚状。
第三讲 褶皱的组合类型
第二讲 褶皱的分类
第二讲 褶皱的分类
2.根据岩层在横剖面上的弯曲形态分类 圆弧状褶皱 岩层的转折端呈圆弧形弯曲。 尖棱褶皱 两翼岩层平直相交，转折端呈棱角状。 箱状褶皱和屉状褶皱 有两个转折端，两个轴面。 两转折端之间岩层近于水平，而两翼岩层近于直立， 两个轴面在核部相交。 扇形褶皱 两翼岩层均倒转，以致整个褶皱呈扇形。 挠曲 缓倾岩层突然变陡，形成台阶状的现象。
第二讲 褶皱的分类
第二讲 褶皱的分类
4.根据褶皱中各层弯曲形态的变化特征分类
协调褶皱 褶皱各层上下弯曲形态相近，期间无突变。 不协调褶皱 褶皱各层上下弯曲形态极不相同，有明 显的不协调
第三讲 褶皱的组合类型
一、褶皱在剖面上的组合类型 (一)复背斜和复向斜 指翼部被一系列次级褶皱复杂化了的巨大的背斜 或向斜型构造带。
第一讲 褶皱及其基本要素
二、褶皱的基本要素
1.核：指在平面、剖面或地表位于褶皱中部的地层。 2.翼：泛指同一褶皱核部两侧的地层。 3.转折端：从褶皱一翼到另一翼的转折弯曲部分。 4.枢纽：褶皱同一岩层面上最大弯曲点的连线。 5.轴面：又称枢纽面，连接褶皱 各层的枢纽所构成的面。 6.轴迹：轴面和地面或其它任何 平面的交线。 7.脊线与槽线：剖面上，背斜褶 皱同一层面上的最高点，称脊，脊 的连线称脊线；剖面上，向斜褶皱 同一岩层面上的最低点称为槽，它 们连线称为槽线。
道路养护与管理专业《地质构造——褶皱构造》
二、褶皱构造褶皱构造是指岩层受构造应力的强烈作用后形成的一系列波状弯曲而未丧失其连续性的构造。
褶皱构造是岩层产生的永久性变形，是地壳表层广泛发育的根本构造之一。
〔一〕褶曲要素褶曲是褶皱构造中的一个弯曲，是褶皱构造的组成单位。
每一个褶曲，都有核部、翼部、轴面、轴及枢纽等几个组成局部，如图2-9所示。
ABC所包围的岩层-核ABH、CBH-翼部DEFH-轴面DH-轴BH-枢纽图2-9褶曲要素核部褶曲中心部位的岩层。
翼部位于核部两侧向不同方向倾斜的岩层。
轴面平分褶曲两翼的假想面。
它可以是平面，亦可以是曲面；它可以是直立的、倾斜的或近似于水平的。
轴面与水平面的交线。
轴的长度，表示褶曲在轴线上延伸的规模大小。
枢纽是褶曲中同一层面与轴面的交线，也是褶曲中同一层面最大弯曲点的连线。
它可以是水平的，也可以是倾斜的或波状起伏的。
〔二〕褶曲类型1.褶曲的根本类型背斜褶曲岩层向上拱起的弯曲，核部岩层较老，从核部向两翼，依次出现的较新的岩层。
向斜褶曲岩层向下凹陷的弯曲，核部岩层较新，从核部向两翼，依次出现的较老的岩层。
当地面受到剥蚀，造成背斜在地面上的特征是，从中心到两侧，岩层由老到新对称重复出露；而向斜从中心到两侧，岩层由新到老对称重复出露。
如图2-10所示。
(a) 未剥蚀(b)已经剥蚀图2-10 背斜与向斜2.褶曲分类〔1〕根据轴面产状分类直立褶曲轴面近于直立，两翼岩层倾向相反，倾角大致相等。
倾斜褶曲轴面倾斜，两翼岩层倾向相反，倾角不等。
倒转褶曲轴面倾斜，两翼岩层倾向相同，其中一翼地层层序正常，另一翼地层层序发生倒转。
平卧褶曲轴面水平或近似水平，两翼岩层产状也近于水平，一翼地层层序正常，另一翼地层层序发生倒转。
扇形褶曲轴面直立，两翼岩层倾向相反，倾角大致相等，两翼地层层序均发生倒转。
在褶皱构造中，褶曲的轴面产状和两翼的倾斜程度，常与岩层的受力性质及褶曲的强烈程度有关。
在褶曲不太剧烈和受力性质比拟简单的地区，一般多形成直立或倾斜褶曲；在褶曲强烈和受力性质比拟复杂的地区，一般常形成倒转、平卧等褶曲。
第六章 褶皱
第四讲 褶皱的形成机制
第四讲 褶皱的形成机制
三、滑褶皱作用
岩层沿着一系列与层面不平行的密集剪切面发生有规 律的差异滑动而成的“褶皱”,又叫剪切褶皱作用。 特征： 1.并非岩层真正弯曲，因此，一般难以形成大规 模的向、背斜，多发生在变质岩地区。 2.形成相似褶皱，沿轴面方向所量得的岩层视厚 度都大致相等。 3.岩层面不起任何控制作用，滑动是穿层的。 4.多发育在变质岩地区。
(1) 各单层有中和面， 但整个褶皱无中和面， 形成等厚褶皱。
第四讲 褶皱的形成机制
(2) 各相邻的上层 相对向背斜转折端 滑动，各相邻下层 相对向背斜翼部滑 动。可形成擦痕， 造成虚脱现象。
第四讲 褶皱的形成机制
(3) 硬岩层之间的薄层塑性层，在弯滑作用下，往 往形成层间小褶皱。
兰母格和兰姆赛用压扁作用 解释了层间小褶皱的形成机制
第六讲 褶皱构造的研究
(五)由于组成岩层岩性不同、力学性质不同、变形 程度不同。
脆性岩层高点少， 塑性岩层高点多。
第六讲 褶皱构造的研究
(六)受断层影响引起顶部位移
第六讲 褶皱构造的研究
二、覆盖区褶皱构造的研究方法
(一)应用物探资料研究覆盖区构造
第六讲 褶皱构造的研究
(二)应用钻井录井资料 (三)利用倾角测井资料
第四讲 褶皱的形成机制
一、纵弯褶皱作用
岩层受到顺层挤压（即侧向挤压）力的作用而发 生褶皱。地壳水平运动是造成这种作用的地质条件。
第四讲 褶皱的形成机制
第四讲 褶皱的形成机制
当一套层状岩石受到侧向挤压时，岩层面在形成褶 皱过程中起着重要分隔作用。岩层的弯曲可以通过两种 方式来完成：1）弯滑褶皱作用；2）弯流褶皱作用。 (一)弯滑褶皱作用：岩层通过层间滑动而弯曲形成褶皱。 特点：
造价工程师考试之褶皱构造
造价工程师考试之褶皱构造造价工程师考试之褶皱构造导语：地质结构中褶皱构造是造价工程师考试中的常考点，下面是相关解析，欢迎参考！褶皱构造是组成地壳的岩层受构造力的强烈作用，使岩层形成一系列波状弯曲而未丧失其连续性的构造，它是岩层产生的塑性变形。
绝大多数褶皱是在水平挤压力作用下形成的，但也有少数是在垂直力或力偶作用下形成的。
褶皱在层状岩层中最明显，在块状岩体中则很难见到。
褶曲是褶皱构造中的一个弯曲，两个或两个以上褶曲构造的组合构成褶皱构造，每一个褶曲都有核部、翼、轴面、轴及枢纽等几个褶曲要素。
褶曲的基本形态是背斜和向斜。
背斜褶曲是岩层向上拱起的弯曲，以褶曲轴为中心向两翼倾斜。
当地面受到剥蚀而出露有不同地质年代的岩层时，较老的岩层出现在褶曲的轴部，从轴部向两翼，依次出现的'是较新的岩层。
向斜褶曲，是岩层向下的弯曲，其岩层的倾向与背斜相反，两翼的岩层都向褶曲的轴部倾斜。
当地面遭受剥蚀，在褶曲轴部出露的是较新的岩层，向两翼依次出露的是较老的岩层。
在褶皱比较强烈的地区，一般都是线形的背斜与向斜相问排列，以大体一致的走向平行延伸，有规律的组成不同形式的褶皱构造。
工程在褶曲的翼部遇到的基本上是单斜构造，一般没有特殊不良的影响，但对于以下两种情况，则需要根据具体情况进行分析：对于深路堑和高边坡来说，当路线垂直岩层走向或路线与岩层走向平行但岩层倾向与边坡倾向相反时，对路基边坡的稳定性是有利的。
不利的情况是路线走向与岩层的走向平行，边坡与岩层的倾向一致，尤其是边坡的倾角大于岩层的倾角最为不利。
对于隧道工程来说，在褶曲构造的轴部，岩层倾向发生显著变化，应力作用最集中，容易遇到工程地质问题。
例如，由于岩层破碎而产生的岩体稳定问题和向斜轴部地下水的问题。
一般选线从褶曲的翼部通过是比较有利的。
【注】褶皱构造的概念、构造、以及道路选线的应用，属于历年必考的知识点，一定要理解，才能灵活应用到做题中。
【初中地理】八年级地理复习资料之褶皱山结构
【初中地理】八年级地理复习资料之褶皱山结构
【—八年级地理之褶皱山结构】，褶皱构造山地常呈弧形分布，延伸数百千米以上。
山地的形成和排列都与受力作用方式关系密切。
褶皱构造山可分为静态褶皱构造山和动态褶皱构造山。
1、静态褶皱构造山地是指背斜或向斜构造受外力侵蚀作用后形成的山地。
由于侵蚀作用的增强与时间长短的区别，又可分为：
① 如果原始构造地貌未被完全破坏，且地貌形态与构造一致，则称为顺式地貌。
②原生构造地貌基本被破坏，地貌形态与构造不一致的，称为逆地貌。
③ 逆地貌面被侵蚀破坏，使地貌形态与构造再次一致，称为re-CIS地貌。
逆地貌类型主要有：单斜构造基础上发育的单面山；发育于背斜轴部或节理较发育处的背斜谷；发育于向斜构造上的向斜山。
2.动力褶皱构造山是指新生代以后新构造活动形成的隆起或凹陷构造所形成的山地地貌。
在水平压缩力的作用下，地表褶皱隆起形成山脉。
比如中国西部的一系列水平山脉。
板块碰撞是其动力作用的基础。
总结：某一方向的水平挤压作用，使弧形顶部向前进方向突出。
有些弧形山地不仅地层弯曲，而且常有层间滑动或剪切断层错动，使外弧层背着弧顶方向移动，内弧层向方向移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影网图
AC和BC边相同刻
轴面等倾角线
AB和BC边相同刻度相连的 平行线代表轴面等倾角线。
度相连的曲线。
枢纽等倾伏 角线
枢纽在轴面上等侧伏角线
AC边各刻度与B点的连线 为枢纽在轴面上的等侧伏 角线。
一、褶皱位态（产状）分类
褶皱位态分类 I. 直立水平褶皱 II. 直立倾伏褶皱 III. 倾竖褶皱 IV. 斜歪水平褶皱 V. 斜歪倾伏褶皱 VI. 平卧褶皱 VII. 斜卧褶皱
第二节 褶皱的形态描述
相似褶皱：平行褶皱轴面方向上度量各处厚度相等， 具有同一曲率半径而不同的曲率中心
第二节 褶皱的形态描述
调和褶皱：在横剖面上，各层褶皱面弯曲形态保持不 变。
不调和褶皱
第二节 褶皱的形态描述
层内褶皱和层内无根褶皱：在褶皱作用强烈的地区， 常在褶皱不明显的岩层中出现紧闭褶皱，成为层内褶 皱，如果层内褶皱被一些叶理分割，称为无根层内褶 皱。
第三章思考、讨论题
1. 正应力、剪应力、差应力、主应力、应力椭 圆。
2. 什么是剪应力互等定律？
3. 线应变、剪应变、体积应变、应变椭球体、 应变主轴（应变主方向）、应变主平面、应 变椭圆、平面应变、非旋转应变、纯剪与单 剪应变、均匀应变和非均匀应变、有限应变、 无限小应变、递进变形的概念。
4. 岩石变形的阶段与影响岩石力学行为的主要 因素。
类方案及其意义？
不对称褶皱的波长
第二节
褶皱的形态描述
直立截面 横截面（正交剖面） 水平剖面
褶皱岩层
褶皱的平面、横截面和正交剖面的空间关系
第二节 褶皱的形态描述
一、铅直剖面上褶皱的形态描述
根据褶皱轴面和两翼的产状特征
1.直立褶皱 2.斜歪褶皱 3.倒转褶皱 4.平卧褶皱
第二节 褶皱的形态描述
一、铅直剖面上褶皱的形态描述
圆
b
四、褶皱系
褶皱系：一组在空间上和 成因上有内在联系的褶皱 群称为褶皱系
包络面：一个褶皱系中的 几个褶皱或所有褶皱枢纽 的切面。
对称褶皱（轴面与包络面 垂直，两翼长度相等）、 不对称褶皱
五、褶皱的波长、波幅
中间面：周期性 波长的褶皱中， 连接个拐点的面
对称褶皱的波长 （两个相间拐点 的距离）与波幅 （中间面与包络 面之间垂直距 离）；
（2）翼 （3）枢纽与轴：在褶皱的各
个横截面上，同一褶皱面 上最大弯曲点的连线 （4）转折端 （5）脊线与槽线：同一褶皱 面上最高点的连线。 （6）拐点 （7）轴面
二、褶皱要素
（8）轴迹
轴面与包 含地面在 内的任一 平面的交 线。
三、褶皱的产状
轴面、枢纽和两翼产状表示，轴面和枢纽可以是平 直的或弯曲的。对于平直的，可以用传统的面、线 表示。
二、褶皱横截面形态与等倾斜线分类
根据褶皱横截面上褶 皱层各部位厚度变化 和等倾角线形式所反 应出来的褶皱层面曲率 变化特征划分褶皱类型。
直立截面 横截面（正交剖面） 水平剖面
褶皱岩层
褶皱的平面、横截面和正交剖面的空间关系
二、褶皱横截面形态与等倾斜线分类
等倾角线制作方法
二、褶皱横截面形态与等倾斜线分类
第二节 褶皱的形态描述
四、转折端形态
圆弧型、尖棱、箱状、挠曲
圆弧型：褶皱面呈圆弧弯曲
褶皱的描述
4、转折端形态
圆弧型、尖棱状、箱状、挠曲
尖棱状：两翼平直相交，转折端呈尖角状、
尖棱状、
褶皱的描述
4、转折端形态：圆弧型、尖棱状、箱状、挠曲 箱状：两翼陡而转折端平直，常有一对共轭轴面
褶皱的描述
直立褶皱:轴面直 立，两翼倾向相 反，倾角近于相 等
第二节 褶皱的形态描述
一、铅直剖面上褶皱的形态描述
斜歪褶皱：轴面倾斜，两翼倾向相反，倾角不等
褶皱的描述
一、铅直剖面上褶皱的形态描述
倒转褶皱：轴面倾斜，两翼倾向相同，其中一翼为倒 转层
褶皱的描述
一、铅直剖面上褶皱的形态描述
平卧褶皱：轴面近水平，一翼岩层为正常层 位，另一翼倒转
兰姆赛(J. G. Ramsay，1967)根据褶皱横 截面上褶皱层各部位厚度变化和等倾斜线 型式所反映出来的褶皱层面曲率变化特征 划分褶皱类型——三类五型。
二、褶皱横截面形态与等倾斜线分类
顶薄褶皱
二、褶皱横截面形态与等倾斜线分类
平行褶皱
二、褶皱横截面形态与等倾斜线分类
平行褶皱 向相似褶 皱过度类 型
第二节 褶皱的形态描述
卷曲褶皱和肠状褶皱
第二节 褶皱的形态描述
七、褶皱在剖面上的组合型式
复背斜（由次级褶皱组成的巨大背斜）和复向 斜（由次级褶皱组成的巨大向斜），造山带的 主要样式，称为阿尔卑斯式褶皱。
第二节 褶皱的形态描述
七、褶皱在剖面上的组合型式
隔档式褶皱：由一系列紧闭而窄的背斜和宽 缓向斜构成。
平卧褶皱
轴面近于水平 （倾角0°-10°） 枢纽近水平 （倾伏角0°-10°）
斜歪倾伏褶皱
轴面倾斜 （倾角10°-80°） 枢纽倾伏 （倾伏角10°-80°）
斜卧褶皱
轴面倾角10°-80° 枢纽倾伏角10°-80° 两者倾向一致，倾斜 的角度大致相等，枢 纽在轴面上的侧伏角 为：80°-90°
二、褶皱横截面形态与等倾斜线分类
相似褶皱
二、褶皱横截面形态与等倾斜线分类
顶厚褶皱
二、褶皱横截面形态与等倾斜线分类
意义：精确测定褶皱几何形态，查明细节， 预测层内和层间褶皱样式的变化，帮助分 析褶皱成因机制。
本讲重点
褶皱要素 褶皱形态、产状 褶皱分类
思考、讨论题
简述褶皱的基本要素。 褶皱的描述可以从哪几方面进行？ Richard分类方案依据是什么？有什么意义。 简述Ramsay提出的基于等倾角线的褶皱分
4、转折端形态
圆弧型、尖棱状、箱状、挠曲型
第二节 褶皱的形态描述
五、褶皱平面轮廓
根据同一褶皱岩层在平面上出露的纵向长度和横向 宽度之比。可分为等轴（<3：1），、短轴（3： 1-10：1）、线状（ >10：1 ）
穹隆和构造盆地
第二节 褶皱的形态描述
褶皱平面轮廓
短轴（3:1—10：1）
第二节 褶皱 的形态描述
二、横截面上褶 皱的形态：
平缓褶皱
开阔褶皱
闭合褶皱 紧闭褶皱
闭合褶皱
同斜褶皱
同斜褶皱
平缓褶皱 开阔褶皱
紧闭褶皱
第二节 褶皱的 形态描述
三、纵剖面上， 依据褶皱枢纽 的倾伏：
倾竖褶皱
水平褶皱：枢纽为
水平线，在平面
上两翼地层平行 出露
倾伏褶皱：枢纽倾伏，水平面有连续过度转折端
第二节 褶皱的形态描述
七、褶皱在剖面上的组合型式
隔槽式褶皱
隔当式和隔槽式褶皱 一般产于造山带前缘， 一般是沉积盖层沿刚性 基底上的软弱层滑脱变形 形成。
第三节 褶皱分类
一、褶皱位态（产状）分类
褶皱位态分类由 M J Richard,1971提出，称Richard分类。
根据轴面倾角，枢纽倾伏角和侧伏角三个变量绘制出一个三角
第四章 褶皱构造
褶几何学 褶皱分类 叠加褶皱 褶皱成因
第一节 褶皱基本类型和褶皱要素
褶皱：各种面 状构造在力的 作用下发生连 续弯曲形态。
一、褶皱的基 本类型
背、向形和背 斜、向斜
中性褶皱:
中性褶皱：褶皱面向侧内弯曲和闭合。
二、褶皱要素
（1）核：褶皱在地面出露的 中心部位的岩层。
褶皱的描述
五、褶皱平面轮廓 线状（>10：1）
第二节 褶皱的形态描述
六、褶皱岩层内部关系
平行褶皱 同心褶皱 相似褶皱 调和褶皱 不调和褶皱 层内褶皱和层内无根褶皱 卷曲褶皱和肠状褶皱
第二节 褶皱的形态描述
平行褶皱:垂直褶皱面方向上所量得的同一褶皱层厚度 各处相等。
同心褶皱：平行褶皱一种特殊类型，同一岩层厚度相等 具有同一曲率中心而不同曲率半径，在剖面上呈圆弧的 平行褶皱。
直立水平褶皱
轴面近于直立 （倾角80°-90°） 枢纽近水平 （倾伏角0°-10°）
直立倾伏褶皱
轴面近于直立 （倾角80°-90°） 枢纽倾伏 （倾伏角10°-80°）
倾竖褶皱
轴面近于直立 （倾角80°-90°） 枢纽近直立 （倾伏角80°-90°）
斜歪水平褶皱
轴面倾斜 （倾角10°-80°） 枢纽近水平 （倾伏角0°-10°）
