电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。
可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。
使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。
电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。
2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。
）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。
4)电流互感器的二次回路必须有且只能有一个接地点。
5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。
6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。
3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。
减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。
反之将K1与K2换位时，称为加极性。
危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。
电流互感器基本知识
占的空间大。因为每种互感器留给一次线的空间是一定的，短时热电流大， 意味着一次匝数少，因为I1n×N1n=I2n×N2n，N1n小I2n也就小，相应的B大。 另一次电流I1n大，则N2n大，B小。
从上所述，这几个参数互相制约，如果其中一个参数大，其它的参数必 须小。如参数定好后，我们主要是通过铁芯的大小来实现磁密B的。测量级
参数变化对于使用的铁芯截面不会发生大的变化，所以增减测量级负荷对于
保护级参数提高不太明显。
a
8
电流互感器基本知识
三、CT出厂试验（主要针对IEC标准） 1、一次绕组工频耐压试验。一次接高压、
二次和安装板接地，在规定的时间内不 击穿及不放电。
2、二次绕组工频耐压试验。二次加3kV， 安装板接地，持续60s不击穿。
如果tI1t2=h11ts1，It2h2t2
Ith1 Ith2 t2
a
7
电流互感器基本知识
Hale Waihona Puke 5、相互影响B I2Z2
1 04,T
4.4 4fAc2N n
对于保护级磁密B越小越好，磁密B小则说明铁芯不饱和。 其中I2为二次电流，与过流倍数有关系，倍数越小，其B越小；Z2为二 次负荷，其越小B越小；f频率一般为50～60Hz。Ac为铁芯截面积，越大B越 小，所以有时为了参数做的更大一些，要选用体积较大的互感器；N2n为二
电流互感器基本知识

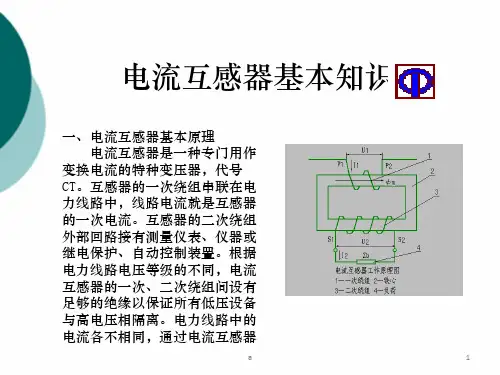

一、电流互感器基本原理 电流互感器是一种专门用作
变换电流的特种变压器，代号 CT。互感器的一次绕组串联在电 力线路中，线路电流就是互感器 的一次电流。互感器的二次绕组 外部回路接有测量仪表、仪器或 继电保护、自动控制装置。根据 电力线路电压等级的不同，电流 互感器的一次、二次绕组间设有 足够的绝缘以保证所有低压设备 与高电压相隔离。电力线路中的 电流各不相同，通过电流互感器
电流互感器介绍(典藏版)
电流互感器一．基本概念和基本原理1．基本概念互感器：一种变压器，供测量仪器、仪表、继电器和其它类似电器用。
电流互感器：一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，而其相位差在联结方法正确时接近于零的互感器。
电流互感器主要分为两大类：测量级互感器和保护级互感器。
电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A或1A，这样可以减小仪表和继电器的尺寸，简化其规格，有利于这些设备的小型化、标准化，所以说电流互感器的主要作用是：a. 传递信息供给测量仪表、仪器或继电保护、控制装置；b. 使测量、保护和控制装置与高电压相隔离；c.有利于测量仪器、仪表和保护、控制装置的小型化、标准化。
测量级互感器：专门用于测量电流和电能的电流互感器。
如：3、1、0.5、0.2、0.1、0.5S、0.2S、0.1S、0.3、0.6、1.2、1M、2M保护级互感器：专门用于继电保护和自动控制的电流互感器。
如：5P、10P、C类互感器（如C800）、5PR、10PR、PX、X、PS、PL 、TPX、TPY、TPS铁心开气隙的目的：控制剩磁铁心需开气隙的电流互感器：5PR、10PR、TPY执行标准：国标：GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求国际标准：IEC 60044-1、IEC 60044-6其它国家标准：IEEE/C57.13、CAN3-C13、AS 60044.1、BS等600/1A的CT二次匝数为600÷1=6003．套管型电流互感器的基本参数及基本常识3.1 额定电流比：例1：300-400-600/5A，即表示此互感器有三个变比，其额定一次电流分别为300、400及600A，额定二次电流为5A，二次匝数应分别为60、80及120匝。
S1-S2：300/5、60匝S1-S3：400/5、80匝S1-S4：600/5、120匝例2：600/5MR、C800 （美国标准IEEE Std C57.13-1993）MR：多变比C类互感器：相当于10P20800：二次端电压（V）C800：相当于10P20、200V A出线标记――X2-X3 50/5 10匝X1-X2 100/5 20匝X1-X3 150/5 30匝X4-X5 200/5 40匝X3-X4 250/5 50匝X2-X4 300/5 60匝X1-X4 400/5 80匝X3-X5 450/5 90匝X2-X5 500/5 100匝X1-X5 600/5 120匝20匝10匝50匝40匝X1X2X3X4X53.2 准确级要求3.2.1保护级互感器：3.2.1.1标准准确限值系数ALF：5、10、15、20、30、40等。

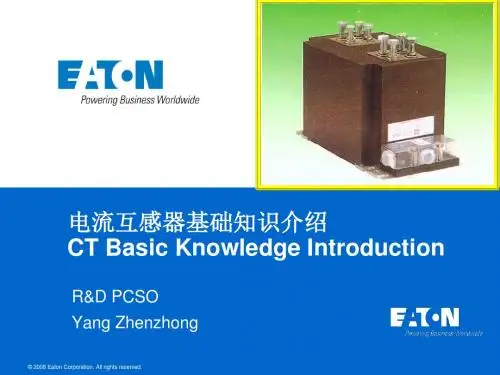

电流互感器基础知识介绍
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
• 电流互感器的接线形式指的是电流互感器与测量仪表 或保护继电器之间的连接形式。 （ 1 ）三相完全星形接线： 可以准确反映三相中每一相 的真实电流。该接线方式应 用在大电流接地系统中，保 护线路的三相短路、两相短 路和单相接地短路。
电流互感器对负载的要求就是负载阻抗之和不能超过互感器 的额定二次阻抗值。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的类型
• 电流互感器的分类
（1）按安装地点可分为户内式和户外式。20kV以下制成户内式； 35kV及以上多制成户外式。
（2）按安装方式可分为穿墙式、支持式和装入式。穿墙式装在 墙壁或金属结构的孔中，可节约穿墙套管；支持式则安装在平面 或支柱上；装入式是套在35kV及以上变压器或多油断路器油箱 内的套管上，故也称为套管式。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
• 高压电流互感器多制成两个铁芯和两个副绕组的 型式，分别接测量仪表和继电器，满足测量仪表 和继电保护的不同要求。 • 电流互感器供测量用的铁芯在一次侧短路时应该 容易饱和，以限制二次侧电流增长的倍数； • 供继电保护用的铁芯，在一次侧短路时不应饱和， 使二次侧的电流与一次侧的电流成正比例增加。
© 2008 Eaton Corporation. All rights reserved.
电流互感器的接线形式
（ 3 ） 两相接差动式接线：反映两相 差电流。该接线特点是 U 、 W 相电 流互感器接成电流差式，通过继电 器的电流是 U 、 W 相电流互感器二 次侧电流差。 该接线方式应用在 6 ～ 10kV中性点不接地的小电流接 地系统中，保护线路的三相短路、 两相短路、小容量电动机保护、小 两相接差动式接线 容量变压器保护。
电流互感器的原理及应用

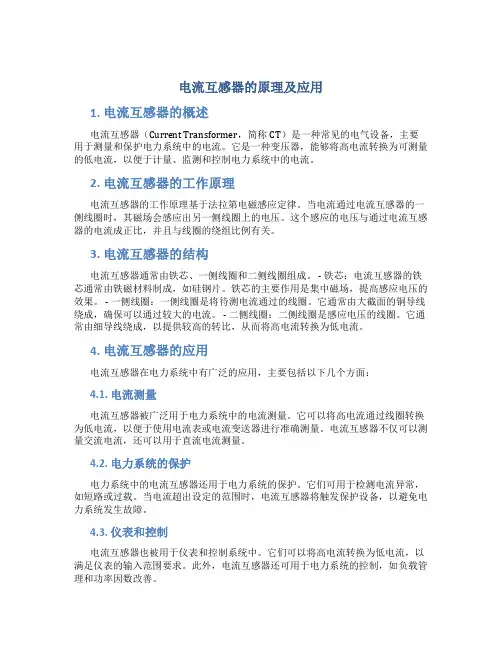

电流互感器的原理及应用1. 电流互感器的概述电流互感器（Current Transformer，简称CT）是一种常见的电气设备，主要用于测量和保护电力系统中的电流。
它是一种变压器，能够将高电流转换为可测量的低电流，以便于计量、监测和控制电力系统中的电流。
2. 电流互感器的工作原理电流互感器的工作原理基于法拉第电磁感应定律。
当电流通过电流互感器的一侧线圈时，其磁场会感应出另一侧线圈上的电压。
这个感应的电压与通过电流互感器的电流成正比，并且与线圈的绕组比例有关。
3. 电流互感器的结构电流互感器通常由铁芯、一侧线圈和二侧线圈组成。
- 铁芯：电流互感器的铁芯通常由铁磁材料制成，如硅钢片。
铁芯的主要作用是集中磁场，提高感应电压的效果。
- 一侧线圈：一侧线圈是将待测电流通过的线圈。
它通常由大截面的铜导线绕成，确保可以通过较大的电流。
- 二侧线圈：二侧线圈是感应电压的线圈。
它通常由细导线绕成，以提供较高的转比，从而将高电流转换为低电流。
4. 电流互感器的应用电流互感器在电力系统中有广泛的应用，主要包括以下几个方面：4.1. 电流测量电流互感器被广泛用于电力系统中的电流测量。
它可以将高电流通过线圈转换为低电流，以便于使用电流表或电流变送器进行准确测量。
电流互感器不仅可以测量交流电流，还可以用于直流电流测量。
4.2. 电力系统的保护电力系统中的电流互感器还用于电力系统的保护。
它们可用于检测电流异常，如短路或过载。
当电流超出设定的范围时，电流互感器将触发保护设备，以避免电力系统发生故障。
4.3. 仪表和控制电流互感器也被用于仪表和控制系统中。
它们可以将高电流转换为低电流，以满足仪表的输入范围要求。
此外，电流互感器还可用于电力系统的控制，如负载管理和功率因数改善。
4.4. 电能计量电流互感器在电能计量中起到关键作用。
它们可以将高电流转换为适合电能表测量的低电流。
通过使用电流互感器，电能供应商可以准确测量用户的电能消耗，实现精确的计费。
电流互感器原理

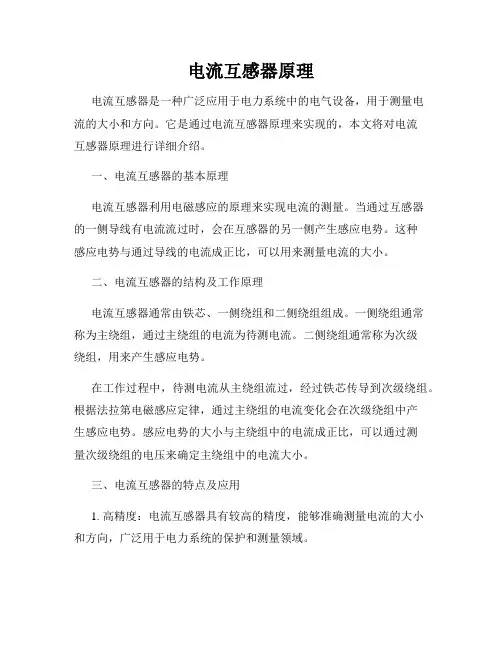

电流互感器原理电流互感器是一种广泛应用于电力系统中的电气设备，用于测量电流的大小和方向。
它是通过电流互感器原理来实现的，本文将对电流互感器原理进行详细介绍。
一、电流互感器的基本原理电流互感器利用电磁感应的原理来实现电流的测量。
当通过互感器的一侧导线有电流流过时，会在互感器的另一侧产生感应电势。
这种感应电势与通过导线的电流成正比，可以用来测量电流的大小。
二、电流互感器的结构及工作原理电流互感器通常由铁芯、一侧绕组和二侧绕组组成。
一侧绕组通常称为主绕组，通过主绕组的电流为待测电流。
二侧绕组通常称为次级绕组，用来产生感应电势。
在工作过程中，待测电流从主绕组流过，经过铁芯传导到次级绕组。
根据法拉第电磁感应定律，通过主绕组的电流变化会在次级绕组中产生感应电势。
感应电势的大小与主绕组中的电流成正比，可以通过测量次级绕组的电压来确定主绕组中的电流大小。
三、电流互感器的特点及应用1. 高精度：电流互感器具有较高的精度，能够准确测量电流的大小和方向，广泛用于电力系统的保护和测量领域。
2. 安全性能好：电流互感器能够将高电压和大电流转换为低电压和小电流，提供安全的测量信号，保护人员和设备的安全。
3. 宽工作范围：电流互感器能够适应不同电流范围的测量需求，具有较宽的工作范围。
4. 小型化：电流互感器体积小巧，便于安装和使用。
电流互感器广泛应用于变电站、发电厂、电力仪表等电力系统中，主要用于测量和保护装置。
在变电站中，电流互感器被用于测量继电器、保护装置等设备的输入和输出电流，确保电力系统的稳定运行。
总结：本文介绍了电流互感器的原理及其在电力系统中的应用。
通过电磁感应原理，电流互感器能够准确测量电流的大小和方向，为电力系统的保护和测量提供重要的数据。
电流互感器具有高精度、安全性好、工作范围广和小型化等特点，被广泛应用于电力系统中的各个环节。
更多关于电流互感器的详细内容可参考相关学术文献或专业书籍。
电流互感器的原理及其应用对于理解电力系统的运行和保护起着重要的作用。
电流互感器知识
互感器互感器（instrument transformer）又称为仪用变压器，是电流互感器和电压互感器的统称。
能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
工作原理在供电用电的线路中，电流相差从几安到几万安，电压相差从几伏到几百万伏。
线路中电流电压都比较高，如直接测量是非常危险的。
为便于二次仪表测量需要转换为比较统一的电流电压，使用互感器起到变流变压和电气隔离的作用。
显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5等）。
随着时代发展，电量测量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。
微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器称之为“仪用电流互感器”。
（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。
）电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。
绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。
电流互感器工作原理图微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。
微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n结构原理普通电流互感器结构原理：电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流(I1)通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
电流互感器原理
电流互感器原理
电流互感器原理是利用互感原理来测量电流的一种装置。
它由铁心、一次绕组、二次绕组和外部连接组成。
当一根通过互感器的导线中有电流流过时，这根导线中就会产生一个磁场。
而这个磁场会通过互感器的铁心，进而传导到互感器的一次绕组上。
由于一次绕组中也有导线，所以在一次绕组上同样会产生一个磁场。
根据互感原理，当一次绕组中的磁场发生变化时，会通过铁心作用在二次绕组上，从而在二次绕组中产生一个感应电动势。
这个感应电动势与一次绕组中的电流成正比。
由于二次绕组中的电流远小于一次绕组中的电流，所以可以利用电流互感器将大电流变成小电流进行测量。
在实际应用中，二次绕组的电流可以通过外部连接到测量装置上，从而实现了对电流的测量。
需要注意的是，电流互感器在使用过程中需要满足一定的条件，如一次绕组和二次绕组的匝数比、铁心的材料和形状等都会影响传感效果。
因此，在选择和使用电流互感器时需要根据具体的实际情况进行合理的设计和安装。
总之，电流互感器原理是基于互感作用来测量电流的一种装置，通过一次绕组和二次绕组之间的磁场耦合产生感应电动势，实现了对大电流的测量。
电流互感器基本知识
2 2 n
电流互感器基本知识
4、短时热电流及动稳定电流 电流互感器在短路时会受到短路电流冲击，因此电流互感器有 足够的承受短路电流热作用和机械作用的能力。短时热电流单位为 kA/s，kA为短路电流方均根值，s为短路时间0.5s～5s，一般1s时叫 额定短时热电流，其他叫短时热电流，转换
2 2 I th1t1 = I th 2 t 2
电流互感器基本知识
一二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标 准电流值，一般为5A或1A，这样可以减小仪表和继电器的尺寸，简 化其规格。 1、基本工作原理 一次绕组通电流I1时，由于电磁感应，在二次绕组中感应出电动 势，如二次回路接通，就有二次电流I2通过。 2、分类 (1)按用途分为测量和保护； (2)按装置种类分户内和，户外装在露天地方，要求外绝缘介质耐腐 蚀； (3)按绝缘介质分干式、油绝缘、浇注绝缘、气体绝缘；
电流互感器基本知识
4、绝缘电阻 要求二次绕组间、二次绕组对地绝缘电阻大于一定值。 5、开路电压试验（匝间过电压） 验证电流互感器能承受二次绕组开路1min。 6、误差试验 7、直流电阻测量 另外对于PR级和PX级还有一些特殊试验。 8、局放试验 四、在平常工作中出现的一些问题 1、二次绕组与二次出线端子的对应问题。人冲着P1端，从左至右 为1S，2S…，1S对应着第一个绕组，2S对应着第二个绕组…。 例如5P20/5P10/0.5，5P20为1S，5P10为2S，0.5为3S。
电流互感器基本知识
三、CT出厂试验（主要针对IEC标准） 1、一次绕组工频耐压试验。一次接高压、 二次和安装板接地，在规定的时间内不 击穿及不放电。 2、二次绕组工频耐压试验。二次加3kV， 安装板接地，持续60s不击穿。 3、伏安特性试验 间接验证保护级准确限值系数。接近饱 和附近取5点励磁电流值，读取二次端电 压，这个值如果不小于理论设计值，则说 明合格。互感器之间相互匹配也是通过伏 安特性来控制的，如果特性值一样，则说 明复合误差也一样，互相匹配的两个铁芯 同时饱和或同时不饱和。
标准电流互感器
标准电流互感器电流互感器是一种用来测量电流的电气设备，广泛应用于电力系统中。
标准电流互感器是一种特殊类型的电流互感器，其具有一定的标准化要求，以确保其性能和精度符合国际标准。
本文将对标准电流互感器的工作原理、结构特点以及应用领域进行介绍。
首先，标准电流互感器的工作原理是基于电磁感应原理。
当被测电流通过互感器的一侧线圈时，会在另一侧线圈中感应出相应的电流信号。
通过测量这个感应电流信号的大小，就可以准确地得到被测电流的数值。
标准电流互感器通常采用铁芯和线圈的结构，以提高其灵敏度和准确性。
其次，标准电流互感器具有一些特点。
首先，它具有一定的额定电流范围，能够适应不同电力系统中的电流测量需求。
其次，标准电流互感器的精度高，能够满足精密测量的要求。
此外，它还具有良好的线性特性和频率响应特性，能够在不同频率下保持稳定的测量性能。
另外，标准电流互感器还具有较好的抗干扰能力，能够在复杂电磁环境下稳定工作。
标准电流互感器在电力系统中有着广泛的应用。
首先，它常用于电能计量，通过测量电流大小来计算电能的使用量，为电力系统的管理和运行提供重要的数据支持。
其次，标准电流互感器还常用于电力负荷监测和故障检测，能够及时发现电力系统中的异常情况，并采取相应的措施进行处理。
此外，它还常用于电力设备的保护和控制，能够实现对电力设备的精确控制和保护。
总的来说，标准电流互感器是电力系统中不可或缺的重要设备，其准确性和稳定性对于电力系统的安全运行具有重要意义。
随着电力系统的不断发展和升级，标准电流互感器的技术水平也在不断提高，将为电力系统的智能化和高效化发展提供更加可靠的技术支持。
希望本文能够为读者对标准电流互感器有一个清晰的认识，同时也希望能够对电力系统工程技术人员提供一定的参考价值。
标准电流互感器作为电力系统中的重要组成部分，其稳定可靠的性能将为电力系统的安全运行和高效管理提供重要的保障。
电流互感器原理
电流互感器原理电流互感器是一种常见的电力仪表，用于测量和监测电流。
它是电力系统中不可或缺的组成部分，具有重要的应用价值。
本文将介绍电流互感器的原理，以及其在电力系统中的作用和应用。
一、电流互感器的基本原理电流互感器是一种基于电磁感应原理的装置，用于将高电流变换为低电流以进行测量。
其基本原理是利用一个可调变比的互感器，从主回路中引出一个次级回路，通过变压器的变比关系来实现电流的变换。
在电流互感器中，主回路中传过来的高电流会经过互感器的一组主线圈，通过电磁感应的作用，在互感器的次级回路中产生一个与主回路中电流成比例的较低电流。
这样，通过互感器可以实现从高电流到低电流的转换。
二、电流互感器的工作原理电流互感器的主要工作原理是利用电磁感应的现象。
当主回路中的电流变化时，会在互感器的主线圈中产生一个交变磁场。
这个交变磁场会穿过互感器的次级线圈，从而在次级回路中感应出一定的电动势。
根据法拉第电磁感应定律，当互感器次级回路中的线圈受到感应电动势作用时，会产生一个与主回路中电流成比例的较低电流。
这个较低的电流可以通过连接到次级回路上的测量仪表进行测量和监测。
三、电流互感器在电力系统中的应用1. 电流测量和保护装置电流互感器常用于电力系统中的电流测量和保护装置中。
通过将高电流变换为低电流，电流互感器可以提供准确的电流测量，确保电力系统的正常运行。
同时，在电流超过额定值时，电流互感器也能够触发保护装置，及时切断电路，以防止电力设备损坏和人员安全。
2. 电能计量装置电流互感器还广泛应用于电力系统中的电能计量装置中。
通过测量次级回路中的电流，结合电压测量值，可以准确计算出电流互感器主回路中的电能消耗。
这对于电力系统的计量、结算以及能量管理非常重要。
3. 电力监测与管理系统随着电力系统的发展和智能化改造，电流互感器也被广泛应用于电力监测与管理系统中。
通过将互感器的次级回路连接到数据采集设备或智能终端上，可以实时获取电流数据，并进行远程监测和管理。
电流互感器介绍(典藏版)
S1-S3：400/5、80匝
S1-S4：600/5、120匝
例2：600/5MR、C800（美国标准IEEE Std C57.13-1993）
MR：多变比
C类互感器：相当于10P20
800：二次端电压（V）
C800：相当于10P20、200VA
出线标记――X2-X3 50/5 10匝
如：600/5A的CT二次匝数为600÷5=120
600/1A的CT二次匝数为600÷1=600
3．套管型电流互感器的基本参数及基本常识
3.1 额定电流比：
例1：300-400-600/5A，即表示此互感器有三个变比，其额定一次电流分别为300、400及600A，额定二次电流为5A，二次匝数应分别为60、80及120匝。
国际标准：IEC 60044-1、IEC 60044-6
其它国家标准：IEEE/C57.13、CAN3-C13、AS 60044.1、BS等
型号说明：
L R B—□
额定电压（kV）
保护级（测量级不标B）
穿入式（即套管型）
电流互感器
2．基本原理
P1-P2：互感器的原边，即一次绕组。
套管型电流互感器：一次绕组匝数为1匝（即高压套管）；
高度与额定电流比成反比，与额定二次负荷及ALF成正比。
4.3对于PX、X、PS、PL类保护用CT：额定电流比、拐点电压Vk、励磁电流Imag；
高度与额定电流比及Imag成反比，与Vk成正比。
4.4对于TPX、TPY、TPS类保护用CT：额定电流比、额定二次负荷、额定对称短路电流倍数Kssc；
高度与额定电流比成反比，与额定二次负荷及Kssc成正比。
保护级所用铁芯材质：一般为硅钢片（个别对励磁电流要求苛刻的保护级可能采用超微晶合金）。
电流互感器基础知识
电流互感器基础知识武汉华天电力专业生产电流互感器测试仪，下面为大家介绍电流互感器基础知识由于初级绕组上的电位恒定，因此电流互感器产生与流过初级绕组的电流成比例的输出的电流互感器（CT ），是一种类型的“仪用变压器”，其被设计以产生在其二次绕组的交流电流成比例的在其主测电流的。
电流互感器将高压电流减小到更低的值，并提供了一种使用标准电流表安全监控交流输电线中实际电流的便捷方法，基本电流互感器的工作原理与普通电压互感器略有不同。
与以前看过的电压或电源变压器不同，电流互感器仅包含一匝或很少匝作为其初级绕组，如图所示，该初级绕组可以是单个扁平匝，也可以是缠绕在铁芯上的重型电线线圈，也可以是穿过中心孔放置的导体或母线。
由于这种类型的布置，电流互感器通常也被称为“串联变压器”，因为初级绕组与提供负载的载流导体串联，其初级绕组的匝数很少。
然而，次级绕组可能具有缠绕在低损耗磁性材料的叠片铁芯上的大量线圈匝数，该磁芯的横截面积大，因此使用横截面积小得多的导线产生的磁通密度低，这取决于在试图输出恒定电流时电流必须降低多少，而与连接的电流无关。
次级绕组将电流以安培表的形式提供给短路电路或电阻性负载，直到次级绕组中感应的电压足够大以使铁芯饱和或由于过大的电压击穿而导致故障。
与电压互感器不同，电流互感器的初级电流不取决于次级负载电流，而是由外部负载控制，对于较大的初级电流额定值，次级电流通常额定为标准1安培或5安培。
电流互感器有三种基本类型：绕线，环形和棒形。
•绕线电流互感器–互感器的一次绕组与导体串联，该导体承载在电路中流动的测量电流，次级电流的大小取决于变压器的匝数比。
•环形电流互感器–不包含初级绕组，取而代之的是，承载网络中流动电流的线穿过环形变压器中的窗口或孔，一些电流互感器有一个“分芯”，可以打开，安装和关闭它，而无需断开与它们相连的电路。
•棒型电流互感器–这种类型的电流互感器使用主电路的实际电缆或母线作为初级绕组，等效于单匝，它们与系统的高工作电压完全绝缘，通常用螺栓固定在载流装置上。
电流互感器小知识
电流互感器小知识电流互感器是重要的电力设备，认识电流互感器是了解二次回路的基础。
今天我们就一起来认识一下电流互感器。
1、电流互感器的作用（1）将一次系统的电流信息准确传递到二次侧相关设备。
（2）将一次系统的大电流变换为二次侧的小电流，使得测量、计量仪表和继电保护等装置标准化、小型化，并降低了对二次设备绝缘的要求。
（3）将二次设备以及二次系统与一次系统高压设备在电气方面很好的隔离，保证了二次设备和人身的安全。
2、变比和准确度级电流互感器的二次参数包括变比和准确度级。
变比：表示一次电流与二次侧电流的比值，是继电保护整定计算及计量专业的重要参数。
变比的选择，首先应考虑额定工况下测量仪表的指示精度和满足保护装置额定输入电流及工作精度的要求。
例如，当保护装置的额定输入电流为5A时，在正常工况下，测量级的电流互感器二次输出电流应在1~4.5A之间比较合理。
如果太小，（如小于0.5A）就不合理了。
保护级的电流互感器，由于要保证在系统故障时不饱和，一般变比要大于测量级的电流互感器变比。
注意，电流互感器一次绕组，串联变比不变容量增大一倍；并联变比增大一倍，容量不变。
二次绕组，串联变比不变，容量增大一倍；并联变比减小一半，容量不变。
准确度级：目前，国内采用的电流互感器的准确度级有六个：0.1、0.2、0.5、1、3、5级。
按照计量、测量类和保护类两类讨论，计量测量类需要运行时精确测量，满足正常负荷下测量要求，保护类在故障态时进行保护，满足极限情况下的要求。
计量、测量准确等级：0.1、0.2、0.5等。
如0.5级表示在额定工况下，电流互感器的传递误差不大于0.5%。
保护准确等级：一般采用P级，例如，5P20，表示20倍额定电流下误差是5%，所以保护级虽然精度不如计量测量级，但具有很强的抗饱和能力。
所以CT的绕组不能使用错误，否则容易出现饱和现象，对于继电保护部分将出现误动或拒动（纵差保护容易误动，因为检测差流过大。
后备保护由于采集数值过小又会出现拒动的情况）。
电流互感器原理
电流互感器原理在我们日常生活和工业生产中，电的应用无处不在。
而在电力系统中，为了实现对电流的准确测量和监控，电流互感器发挥着至关重要的作用。
那么，电流互感器到底是如何工作的呢？让我们一起来揭开它神秘的面纱。
电流互感器，简单来说，就是一种用于变换电流的电气设备。
它能够将大电流按照一定的比例转换为小电流，以便于测量仪表、保护装置等设备进行测量和控制。
为了更好地理解电流互感器的原理，我们首先需要了解一下电磁感应现象。
当导体在磁场中运动或者磁场发生变化时，导体中就会产生感应电动势。
电流互感器正是基于这一原理工作的。
电流互感器通常由一个闭合的铁芯和绕在铁芯上的一次绕组和二次绕组组成。
一次绕组串联在被测电流的线路中，其匝数较少；二次绕组则与测量仪表或保护装置相连，匝数较多。
当被测电流通过一次绕组时，会在铁芯中产生交变磁场。
由于铁芯的磁导率很高，绝大部分磁力线都被约束在铁芯内部，从而使得二次绕组能够有效地感应到磁场的变化。
根据电磁感应定律，二次绕组中就会产生感应电动势，从而产生感应电流。
这里的关键在于一次绕组和二次绕组的匝数比。
假设一次绕组的匝数为 N1，二次绕组的匝数为 N2，一次电流为 I1，二次电流为 I2，那么它们之间存在着以下关系：I1 ／ I2 ＝ N2 ／ N1。
也就是说，通过选择合适的匝数比，我们可以将大电流按比例转换为小电流。
例如，如果匝数比为 100:1，那么当一次电流为 100A 时，二次电流就会变为 1A。
电流互感器的工作特性也是我们需要关注的重要方面。
它具有一定的精度等级，用于表示测量的准确性。
精度等级越高，测量的误差就越小。
此外，电流互感器还有额定电流比、额定容量等参数。
在实际应用中，为了确保电流互感器的正常工作和测量精度，我们需要注意一些问题。
首先，一次绕组必须串联在被测电路中，并且其连接方向要正确。
其次，二次绕组绝对不允许开路。
如果二次绕组开路，会在二次侧产生很高的电压，危及设备和人身安全。
电流互感器原理
电流互感器原理一、关键信息1、电流互感器的定义2、工作原理3、结构组成4、精度等级5、额定电流比6、穿心匝数7、误差来源8、应用场景二、协议内容11 电流互感器的定义电流互感器是一种用于测量交流电流的电气设备，它将一次侧的大电流按照一定的比例变换为二次侧的小电流，以便于测量、保护和控制等用途。
111 电流互感器的作用电流互感器主要用于将高电流变换为低电流，使得测量仪表和保护装置能够安全、准确地测量和处理电流信号。
同时，它还能起到电气隔离的作用，保障操作人员和设备的安全。
12 工作原理电流互感器基于电磁感应原理工作。
当一次侧电流通过互感器的绕组时，会在铁芯中产生交变磁通，该磁通在二次侧绕组中感应出相应的电动势，从而产生二次电流。
二次电流的大小与一次电流成正比，比例系数即为电流互感器的变比。
121 磁通与电流的关系一次侧电流的变化会导致铁芯中磁通的变化，而磁通的变化又会引起二次侧感应电动势的变化，从而影响二次电流的大小。
122 理想电流互感器的特性在理想情况下，电流互感器的一次侧电流与二次侧电流的比值恒定，且二次侧电流与一次侧电流的相位差为零。
13 结构组成电流互感器通常由铁芯、一次绕组、二次绕组、绝缘材料等部分组成。
131 铁芯铁芯一般采用高导磁率的材料，如硅钢片，以提高磁通的传导效率和减小磁滞损耗。
132 绕组一次绕组匝数较少，通常与被测电路串联；二次绕组匝数较多，与测量仪表或保护装置连接。
133 绝缘材料用于保证一次绕组与二次绕组之间、绕组与铁芯之间的绝缘性能，防止短路和漏电。
14 精度等级电流互感器的精度等级表示其测量误差的大小。
常见的精度等级有01 级、02 级、05 级、1 级等。
141 精度等级的影响因素精度等级受到铁芯材料、制造工艺、绕组匝数等因素的影响。
142 不同精度等级的应用高精度等级的电流互感器常用于计量和测量，低精度等级的则用于保护等领域。
15 额定电流比额定电流比是指电流互感器一次侧额定电流与二次侧额定电流的比值。
电流互感器概述
电流互感器概述常用的电流互感器也是按电磁感应原理制成的，其原边绕组串接于一次电路中，副边绕组与测量仪表和继电器的电流线圈串连，副边绕组的电流按一定的变比反应原边电路的电流，电流互感器的原副绕组之间无电的联系。
与电压互感器的情况相似，电流互感器的副绕组也必须有一点接地。
串接在副边绕组里的负载阻抗都很小，所以，电流互感器在正常运行时接近于短路状态。
电流互感器副边绕组在运行中绝对不允许开路，为此，在电流互感器的二次回路中不允许装设熔断器，而且当需要将正在运行中的电流互感器副边回路中仪表设备断开或退出时，必须将电流互感器的副边短接，保证不致开路。
电流互感器的种类很多，根据安装地点可分为户内式和户外式；根据安装方式可分为穿墙式、支持式和套管式；根据绝缘结构可分为干式、浇注式和油浸式；根据原边绕组的结构型式可分为单匝式和多匝式等电流互感器工作原理电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)，它的工作原理和变压器相似。
电流互感器的原理接线，如左图所示。
电流互感器的特点是：(1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。
电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：k n=I1n/I2n因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。
kn还可以近似地表示为互感器一、二次线圈的匝数比，即k n≈k N=N1/N2式中N1、N2为一、二线圈的匝数。
电流互感器原理
电流互感器原理
电流互感器是一种用于测量高电流电路中电流的电气传感器。
它是一种电感元件，能够将高电流通过一定的转换比例转变成为相应的低电流信号。
电流互感器的原理主要基于电磁感应和电流分割规律。
当通过电流互感器中心的主导体（也就是通常所说的“磁芯”）中有一定量的交流电流时，就会产生一个在次级绕组上的电压信号，该电压信号可以被轻松地测量和记录下来。
这样就可以利用电流互感器将高电流转换成相应的低电流信号，以便于测量和控制。
电流互感器通过使用不同的磁芯、绕组和传感器等材料和器件，能够适应不同的电流测量范围和精度要求。
它们通常被广泛应用于电力系统、工业控制系统以及铁路交通等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为电力一次系统和二次系统的联络元件，互感器是电力输变电设备的重要组成部分，在电力系统中必不可少。
我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
电流互感器
壹|测量用电流互感器接线方法
测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
1.普通电流互感器接线图
电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入
电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。
2.穿心式电流互感器接线图
穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
贰|电流互感器接线图
电流互感器接线总体分为四个接线方式：
1.单台电流互感器接线图
只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图
2.三相完全星形接线和三角形接线形式电流互感器接线图
三相电流互感器能够及时准确了解三相负荷的变化情况。
三相完全星形电流互感器接线图
三相完全角形电流互感器接线图
3.两相不完全星形接线形式电流互感器接线图
在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
两相不完全星形接线形式电流互感器接线图
4.两相差电流接线形式电流互感器接线图
也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，
节省投资。
两相差电流接线形式电流互感器接线图
5.其它接线方式
5.1原边串联、副边串联
电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。
电流互感器原边串联、副边串联接线图
5.2原边串联、副边并联
电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。
电流互感器原边串联、副边并联接线图
5.3原边并联、副边串联
电流互感器原边并联、副边串联接线图如下所示，串并联后效果：互感器变比增大一倍，二次额定负荷增大一倍。
电流互感器原边并联、副边串联接线图
5.4原边并联、副边并联
电流互感器原边并联、副边并联接线图如下所示，并联后效果：互感器变比不变，二次额定负荷增大一倍。
电流互感器原边并联、副边并联接线图。
