微机原理课程设计报告交通灯
微机原理课程设计交通信号灯
设计任务及要求交通信号灯的亮灭规律。
设有一个十字路口，1、3位南北方向，2、4位东西方向。
初态为4个红灯全亮，禁止通行；随后交通灯亮灭规律按下列步骤进行：（1）1、3路口绿灯亮，2、4路口红灯亮；（2）延时10秒后,1、3路口绿灯灭；（3）1、3路口黄灯闪烁(闪烁3次)；（4）2、4路口绿灯亮，同时1、3路口红灯亮；（5）延时10秒后,2、4路口绿灯灭；（6）2、4路口黄灯闪烁(闪烁3次)；（7）转向（1）循环执行。
要求：1．通过8255A并口来控制LED发光二极管的亮灭，A口控制红灯，B口控制黄灯，C口控制绿灯。
红灯（RLED），黄灯（YLED）和绿灯（GLED）分别接在8255的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4路口的红灯，B，C口类推。
2.发光二极管通过电阻接+5V，输出为0则亮，输出为1则灭。
3.通过软件延时，设CPU晶振频率为8M。
4.闪烁功能采用灯亮1秒后马上熄灭来实现。
硬件连接图（可打印）、设计说明8255共有40个引脚，其功能分别如下：D0～D7:三态双向数据总线，8255与CPU数据传送的通道，当CPU 执行输入输出指令时，通过它实现8位数据的读/写操作，控制字和状态信息也通过数据总线传送。
RD:读信号线，当这个输入引脚为低电平时,即RD=0且CS=0时,允许8255通过数据总线向CPU发送数据或状态信息，即CPU从8255读取信息或数据。
CS:芯片选择信号线，当这个输入引脚为低电平时,即CS=0时,表示芯片被选中，允许8255与CPU进行通讯;CS=1时,8255无法与CPU做数据传输。
PA0～PA7:端口A输入输出线，一个8位的数据输出锁存器/缓冲器，一个8位的数据输入锁存器。
PB0～PB7:端口B输入输出线，一个8位的I/O锁存器，一个8位的输入输出缓冲器。
PC0～PC7:端口C输入输出线，一个8位的数据输出锁存器/缓冲器，一个8位的数据输入缓冲器。
微机原理课程设计_十字路口交通灯控制器
一、设计题目：十字路口交通灯控制器二、设计要求：通过对红绿黄LED发光二极管的控制,熟练掌握8255A可编程并行接口的编程方法。
编写程序控制8255A可编程并行接口芯片，使实验台上的红、绿、黄发光二极管按照十字路口交通信号灯的燃灭规律发光。
三、硬件方案：（一）设计原理：通过8255A并口来控制LED发光二极管的亮灭。
A口控制红灯，B口控制黄灯，C口控制绿灯。
输出为0则亮，输出为1则灭。
用8253定时来控制变换时间。
设有一个十字路口，1、3为南，北方向，2、4为东西方向，初始态为4个路口的红灯全亮。
之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。
延迟30秒后，1、3路口的绿灯熄灭，而1，3路口的黄灯开始闪烁（1HZ）。
闪烁5次后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。
延迟30秒时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁。
闪烁5次后，再切换到1、3路口方向。
之后，重复上述过程。
要求使用可编程并行接口8255，8088CPU，双色灯，PC机等实现。
（二）．部分所使用的芯片极其原理：（1）8255的基本功能：Intel公司生产的可编程并行接口芯片8255A已广泛应用于实际工程中，例如8255A与A/D、D/A配合构成数据采集系统，通过8255A连接的两个或多个系统构成相互之间的通信，系统与外设之间通过8255A交换信息，等等，所有这些系统都将8255A用作为并行接口。
8255A为一可编程的通用接口芯片。
它有三个数据端口A、B、C，每个端口为8位，并均可设成输入和输出方式，但各个端口仍有差异：端口A（PA0~PA7）：8位数据输出锁存/缓冲器，8位数据输入锁存器；端口B（PB0~PB7）：8位数据I/O锁存/缓冲器，8位数据输入缓冲器；端口C（PC0~PC7）：8位输出锁存/缓冲器，8位输入缓冲器（输入时没有锁存）；在模式控制下这个端口又可以分成两个4位的端口，它们可单独用作为输出控制和状态输入。
微机原理课程设计—交通灯控制
交通信号灯的控制一、设计目的巩固“微机原理”课程学过的知识，加强理论与实践的联系。
通过本课程设计，使学生初步了解微机系统的硬件设备，学会 8086 系列编程指令的基本功能。
二、设计要求1、通过 8255A 并口来控制 LED 发光二极管的亮灭。
2、A 口控制红灯，B 口控制黄灯，C 口控制绿灯。
3、输出为 0 则亮，输出为 1 则灭。
4、用8253 定时来控制变换时间。
要求：设有一个十字路口，1、3 为南，北方向，2、4 为东西方向，初始态为 4 个路口的红灯全亮。
之后，1、3 路口的绿灯亮，2、4 路口的红灯亮，1、3 路口方向通车。
延迟 30 秒后，1、3 路口的绿灯熄灭，而 1，3 路口的黄灯开始闪烁（1HZ）。
闪烁 5 次后，1、3 路口的红灯亮，同时 2、4 路口的绿灯亮，2、4 路口方向开始通车。
延迟 30 秒时间后，2、4 路口的绿灯熄灭，而黄灯开始闪烁。
闪烁 5 次后，再切换到 1、3 路口方向。
之后，重复上述过程。
三、流程图：四、真值表：五、电路图：电路图中地址线连接在 A2，A3 上，用 74HC139 译码，故地址范围为00H~03H，04H~07H，08H~0BH，每个芯片的 A0、A1 均与8086 的A0、A1 相连，RD、WR 与8086 的RD、WR 相连，以控制芯片的读写。
8253 使用定时器 0，输出接 8259 的IR0，故中断向量为08H。
13 方向的绿灯同 PC0 相连，24 方向的绿灯同 PC1 相连，红灯、黄灯接 PA、PB，方式同上。
六、源程序：;-------------------------------------------------------------;模块作用：交通灯控制;编程语言：汇编;编程：孙逸痕，本程序无版权，欢迎使用;日期：2011-12-11;-------------------------------------------------------------;---------STACK------------------------------------------STACK SEGMENT STACK 'STACK'DW 32 DUP(0)STACK ENDS;---------DATA--------------------------------------------DATA SEGMENTCOUNT_L EQU 0H ;计数器初值COUNT_H EQU 0HADD_8253_T0 EQU 00H ;芯片地址ADD_8255 EQU 04HADD_8259 EQU 08HRED_ADD EQU ADD_8255 ;PAYELLOW_ADD EQU ADD_8255+1 ;PBGREEN_ADD EQU ADD_8255+2 ;PCLIGHT_ON EQU 01H ;Pi1/Pi0=01 (i=A,B)LIGHT_OFF EQU 03H ;Pi1/Pi0=11SYS_COUNTER DB 18 ;系统频率GREEN_COUNTER DB 30 ;绿灯30 秒计数YELLOW_COUNTER DB 5 ;黄灯5 秒计数DATA ENDS;----------CODE------------------------------------------CODE SEGMENTMAIN PROC FARASSUME SS:STACK,CS:CODE,DS:DATA;----系统初始化--------PUSH DSMOV AX,0PUSH AXMOV ES,AXMOV AX,DATAMOV DS,AX;----中断向量----------MOV AX,OFFSET TIMER ;装入中断向量表MOV ES:20H,AXMOV AX,SEG TIMERMOV ES:22H,AX;----8253 定时器 0 初始化---MOV AL,36HOUT ADD_8253_T0,AL ;16 位，方式 3MOV AL,COUNT_L ;装入初值OUT MOV OUT ADD_8253_T0,AL AL,COUNT_H ADD_8253_T0,AL;----8255 初始化--------MOV AL,80H ;方式0OUT ADD_8255+3,AL;----8259 初始化--------MOV AL,13H ;单片，边沿触发OUT ADD_8259,ALMOV AL,8H ;中断类型码为 08H~0FHOUT ADD_8259+1,ALMOV AL,0DHOUT ADD_8259+1,AL;-----系统运行---------SYS_ON:IN AL,ADD_8259+1 ;开中断IRQ0AND AL,0FEHOUT ADD_8259+1,ALMOV AL,LIGHT_ON ;开13 方向绿灯，24 方向红灯，关黄灯OUT GREEN_ADD,ALNEG ALOUT RED_ADD,ALMOV AL,LIGHT_OFFOUT YELLOW_ADD,ALGRE_30:JMP $ ;等待计时中断DEC GREEN_COUNTER ;等待绿灯亮30 秒JNZ GRE_30MOV BX,OFFSET GREEN_COUNTER ;复位计数器MOV [BX],30MOV AL,LIGHT_OFF ;关绿灯，开黄灯OUT GREEN_ADD,ALMOV AL,LIGHT_ONOUT YELLOW_ADD,ALYEL_5: JMP $ ;等待计时中断MOV AL,LIGHT_ONMOV AH,03H ;取辅助值(用于黄灯状态取反）放在AH 中SUB AH,ALXOR AL,AH ;黄灯状态取反OUT YELLOW_ADD,ALDEC YELLOW_COUNTER ;计时值，每一秒改变一次状态，共5 秒JNZ YEL_5MOV BX,OFFSET YELLOW_COUNTER ;复位计数器MOV [BX],5MOV AL,LIGHT_ON ;点亮红灯OUT RED_ADD ,ALMOV BX,OFFSET LIGHT_ON ;将13 边换位 24 边MOV [BX],AHMOV AL,LIGHT_OFF ;熄灭黄灯OUT YELLOW_ADD,ALMOV AL,LIGHT_ON ;24 边绿灯亮UT GREEN_ADD,ALJMP SYS_ON ;循环RET;----中断函数------------TIMER: DEC SYS_COUNTER ; 是否计数18 次JNZ OVERMOV BX,OFFSET SYS_COUNTER ;复位计数器MOV [BX],18POP AXINC AXINC AXPUSH AXOVER: IRETMAIN ENDPCODE ENDSEND MAIN。
微机系统课程设计实验报告交通信号灯自动控制模拟指示系统
微机系统课程设计实验敷陈课题：交通信号灯自动控制模拟指示系统一、课程设计目的1.掌握CPU与各芯片管脚连接方式，提高借口扩展硬件电路的连接能力。
2.加深对按时器、计数器和并行借口芯片的工作方式和程方式的理解。
3.掌握交通信号灯自动控制系统的设计思路和实现方式。
二、课程设计内容设计并实现十字路口通信号自动控制模拟指示系统。
设该路口由A、B两条通行相交而成，四个路口各设一组红、黄、绿三色信号灯，用两位数码管作倒计时显示。
三、应用系统设计方案交通信号灯的亮灭时间及数码管显示时间可以通过8253来控制，8253的时钟源采用时钟信号发生器与分频电路提供，通过计算获得计数初值为1000。
按照需要设定工作在方式3.交通信号灯及数码管可以采用系统提供的相应模块，控制可以通过8255可程并行借口，PA口控制红黄绿交通灯的亮灭，PB口和PC口控制时间显示数码管的段和位。
PC0作为OUT1的输入。
四、系统测试结果1.根本功能实现（1）以秒为计时单位，两位数码管以十进制递减计数显示通行剩余时间，在递减计数为零瞬间转换。
即南北的绿灯、东西的红灯同时亮30秒，同时南北路口数码管递减显示绿灯剩余时间；为0时，南北的黄灯闪烁5秒钟，同时东西的红灯继续亮；南北的红灯、东西的绿灯同时亮30秒，同时东西路口数码管递减显示绿灯剩余时间；为0时，南北红灯继续亮，同时东西的黄灯闪烁5秒；假设不完毕，那么开场循环。
（2）通过键盘可以对红、黄、绿三色信号灯所亮时间再0~99内任意设定。
（3）十字路口的通行气势状态可自行设定，系统启动后自动运行，按“Q〞退出。
2、发挥局部实现〔1〕增加人工干预干与模式，在特殊情况下可通过人工干预干与，手动控制A、B交通灯的切换时间，并可以随时切换为自动运行模式。
〔2〕增加夜间控制功能，交通灯在进入夜间模式后，A、B干道上红、绿灯均不亮，黄灯信号灯闪烁。
〔3〕增加红灯倒计时显示。
五、课程设计中遇到的问题及解决法子1．8253的两个计时器的连接及工作方式选择，在查找相关资料后，将两个计时器串联，并工作在方式3下，初始值为1000。
微机原理红绿灯设计
微机原理课程设计报告书课题名称 红绿灯设计姓 名学 号 院、系、部 电气系 专 业 电子信息工程 指导教师孙秀婷、马丽2011年 1 月12日红绿灯设计一、设计目的※※※※※※※※※ ※※※※ ※※ ※※※※※※※※※2008级微机原理 课程设计查阅可编程并行芯片8255或其他相关资料，用简单的输入输出端口等硬件，配合延时和控制程序控制灯的亮灭。
通过对红、绿、黄LED（发光二极管）的控制熟练掌握8255A可编程并行接口的编程方法。
二、设计要求编写程序控制8255A可编程并行接口芯片，使红、绿、黄发光二极管按照十字路口交通信号灯的规律交替发光。
当按下任意键则停止运行，返回DOS。
1、红绿灯亮灭规律：a:初态为东西南北4个红灯全亮，禁止通行；b:经过一定时间南北路口绿灯亮东西路口红灯亮；c:经过一定时间，南北路口绿灯灭;d:南北路口黄灯闪烁；e:经过一定时间，4个路口红灯全亮。
f:经过一定时间，东西路口绿灯亮，南北路口红灯亮；g:东西路口绿灯灭;h:东西路口黄灯闪烁.i:转向步骤a循环执行。
三、电路及连线设计四、使用说明本次微机原理设计的题目为交通灯，它是通过对8255芯片和LED发光二极管的连接设计来模拟交通信号灯的控制，使红黄绿三色灯按照正常交通规则亮灭；十字路口交通信号灯的工作原理是在正常情况下以8086/8088的CPU与8255芯片相连接来实现的。
8255芯片包括四个口，即A口、B口、C口和控制口。
通过对其控制端口写入控制字，来设定8255的工作方式，在本设计中，使8255工作于方式0，将B口和C口都设计为输出，A口设计成输入。
其中B口控制东西方向的交通灯，C口控制南北方向的交通灯。
当程序正常运行时，依次为东西南北方向都是红灯，延时后，南北方向的绿灯和东西方向红灯亮，延时后南北方向的黄灯闪3次，随后南北方向的红灯和东西方向的绿灯亮，延时后，东西方向的黄灯闪3次，之后同理进行循环。
五、流程图设计六、程序设计如下：SSTACK SEGMENT STACK ;定义堆栈段DW 32 DUP(?)SSTACK ENDSCODE SEGMENT ；定义代码段ASSUME CS:CODE,SS:SSTACKSTART:MOV AL,90HMOV DX,9003HOUT DX,AL ；将8255控制字设置为10010000； B、C口输出 A口输入 工作方式0 RED: MOV AL,22HMOV DX,9001HOUT DX,AL ；东西方向红灯亮MOV DX,9002HOUT DX,AL ；南北方向红灯亮CALL DELAY ；调用延时程序DELAY NORMAL:STIMOV AL,88HMOV DX,9002HOUT DX,AL ；南北方向绿灯亮MOV AL,22HMOV DX,9001HOUT DX,AL ；东西方向红灯亮CALL DELAY ；调用演示程序DELAYMOV AL,00HMOV DX,9002HOUT DX,AL ；南北方向绿灯灭CALL DELAY1 ；调用演示程序DELAY1MOV CX,0005H ；将黄灯闪烁次数设为5 RECALL1:MOV AL,44HMOV DX,9002HOUT DX,AL ；南北方向黄灯亮CALL DELAY2XOR AL,ALOUT DX,AL ；南北方向黄灯灭CALL DELAY2 ；调用演示程序DELAY2LOOP RECALL1MOV AL,88HMOV DX,9001HOUT DX,AL ；东西方向绿灯亮MOV AL,22HMOV DX,9002HOUT DX,AL ；南北方向红灯亮CALL DELAYCALL DELAY ；两次调用演示程序DELAY，东西方向设为主干道 MOV AL,00HMOV DX,9001HOUT DX,AL ；东西方向绿灯灭CALL DELAY1 ；调用延时程序 DELAY1MOV CX,0005H ；将黄灯闪烁次数设为5RECALL2:MOV AL,44HMOV DX,9001HOUT DX,AL ；东西方向黄灯亮CALL DELAY2 ；调用延时程序DELAY2 XOR AL,ALOUT DX,AL ；东西方向黄灯灭CALL DELAY2 ；调用延时程序DELAY2LOOP RECALL2JMP NORMAL ；无条件跳转到NORMAL，实现循环 DELAY: PUSH CX ;延时程序 DELAYMOV BX,008FHT1:MOV CX,1000HT2:NOPNOPLOOP T2DEC BXCMP BX,0000HJNZ T1POP CXRETDELAY1: PUSH CX ;延时程序 DELAY1MOV CX,0FFFFHT3:NOPNOPLOOP T3POP CXRETDELAY2: PUSH CX ;延时程序 DELAY2MOV CX,0F900HT4:PUSH AXPOP AXLOOP T4POP CXRETCODE ENDSEND START七、设计总结：短短一周的微机原理课程设计已经过去了。
微机实验 交通灯实验报告
微机实验交通灯实验报告微机实验交通灯实验报告引言交通灯作为城市交通管理的重要组成部分，对于保障交通安全和顺畅起着至关重要的作用。
本次实验旨在通过微机控制，模拟交通灯的工作原理，并实现交通灯的自动控制。
一、实验目的本次实验的主要目的是通过搭建一套微机控制系统，实现交通灯的自动控制，并通过实验验证交通灯在不同道路情况下的工作原理和效果。
二、实验原理1. 交通灯的工作原理交通灯通常由红、黄、绿三个信号灯组成。
红灯表示停止，黄灯表示准备，绿灯表示可以通行。
交通灯通过不同颜色的灯光变化，指示车辆和行人何时可以通行，以保障交通的有序进行。
2. 微机控制系统微机控制系统是利用计算机和相应的软硬件实现对设备、机器等的控制和管理。
在交通灯实验中，我们可以通过编程控制计算机输出不同的信号，从而实现交通灯的自动控制。
三、实验器材和步骤1. 实验器材- 微机控制系统：包括计算机、编程软件和控制接口等。
- 交通灯模型：模拟真实的交通灯，包括红、黄、绿三个信号灯。
2. 实验步骤- 连接交通灯模型和微机控制系统。
- 编写程序，设置交通灯的工作时间和信号灯变化规律。
- 运行程序，观察交通灯的工作状态和变化过程。
四、实验结果和分析通过实验，我们成功地实现了交通灯的自动控制。
在程序中，我们设置了红灯亮10秒，黄灯亮3秒，绿灯亮15秒的时间间隔，模拟了真实交通灯的工作规律。
在实验过程中，我们观察到交通灯按照预设的时间间隔循环变化，红灯亮起时车辆停止，绿灯亮起时车辆可以通行。
这样的交通灯控制方式可以有效地维持交通的有序进行，减少交通事故的发生。
五、实验总结通过本次实验，我们深入了解了交通灯的工作原理和微机控制系统的应用。
微机控制系统作为一种高效、精确的控制手段，可以广泛应用于各个领域，提高设备的自动化程度和工作效率。
在今后的学习和工作中，我们将继续深入学习微机控制系统的原理和应用，掌握更多的编程技巧和控制方法，为实现更多实际问题的自动化解决方案做出贡献。
微机原理十字路口交通灯实验报告1
一、课程设计（论文）题目十字路口交通灯模拟二、本次课程设计（论文）应达到的目的通过本次课程设计，使学生不仅更加深刻领会微型计算机从硬件组成到软件编程的基本原理和知识，而且更要学会应用，务必做到理论和实践相结合，掌握硬件分析、软件设计的基本思想和方法，提高分析问题、解决问题和工程实践的能力。
三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）本课程设计题目的主要内容是模拟十字路口交通灯（红、黄、绿三色）的显示控制。
设计要求为：1．主干道计时60秒，次干道计时45秒，时间到则切换红绿灯；2．红绿灯不变期间，在七段数码管上显示每秒倒计时；3．计时到最后5秒时，两个方向的黄灯同时闪烁直至计时到0。
四、应收集的资料及主要参考文献：1．《微型计算机基本原理与接口技术》陈红卫，科学出版社 2003.22.《8086实验指导书》张维琪、张晓群，信控学院实验中心3.其他与本课程设计题目相关的资料五、审核批准意见教研室主任（签字）摘要本设计以TDN86/51实验箱为载体，结合中断控制器8259A、并行接口8255、中断定时器8253、七段数码显示管LED及八个发光二极管的功能，用汇编语言编程实现了十字路口交通灯模拟的实验。
8255A的两个端口在本次实验中均有用处，A口为方式0用作输出，与七段数码管LED连接，用于向七段数码管输入数据的。
B 口为方式0用作输出，与八个发光二极管连接，用于向发光二极管输入数据。
C口低四位在本实验中做输出与LED数码管相连，高四位没有用到，但在初始化中将C口均初始化为输出。
8253A芯片在本实验中用了计数器2工作在方式3下，计数初值赋为59500，工作箱的时钟频率为1.19MHz，即计时50ms，它的OUT2接到8259A的IRQ7上，让IRQ7每隔50ms发一次中断，这样就可以通过控制发中断的次数来得到想要的时间。
8259A芯片在本实验中被用到了5个中断，作为计时或在特殊情况下的特殊功能。
微机原理课程设计报告---红绿灯
一、设计要求(1)南北路口的绿灯、东西路口的红灯同时亮5秒。
(2)南北路口的黄灯闪烁若干次，维持3秒，同时东西路口的红灯。
(3)南北路口的红灯、东西路口的绿灯同时亮5秒。
(4)南北路口的红灯、同时东西路口的黄灯亮烁若干次，维持3秒。
（5）转(1)重复。
（6）紧急情况可以手动控制红绿灯的变换。
一个开关控制南北绿，东西红，另一个按钮南北红，东西绿。
（7）黄灯闪烁时扬声器发声，提醒。
二、设计目的（1）了解红绿灯电路的基本工作原理；（2）了解8086微型计算机的工作过程；（3）学习8086CPU与外围设备的接口技术。
（4）运用微机原理与接口技术、数字电路、汇编语言程序设计等课程学到的知识，掌握微型计算机接口的方法和原理，具备一定的微机应用开发的实践能力，加深对理论课程的理解。
三、设计的具体实现原理框图3.1系统概述本次设计是模拟交通灯实时控制系统，以8086CPU为核心加以并行接口芯片8255、可编程计数器/定时器8253、LED灯、开关等组成的系统。
以LED灯模拟十字路口的红绿灯。
对交通灯控制的实现主要是通过编写汇编语言程序对8255的I/O及8253进行控制，从而实现对灯的亮与灭进行控制。
PC口做输入，读取定时，及应急开关状态。
用8253对扬声器的发声进行控制，利用软件编程给定8253芯片某一频率的方波信号，并且设定8255芯片的门控信号PB0 =1,则可控制扬声器发声。
利用8253的计数器1方式3、计数器0方式0实现对扬声器的控制，以及对于交通灯亮灭时间的精确延时。
3.2 8086CPU介绍8086由执行部件和总线接口部件组成（内部结构图如下图）外部设备8086内部结构图1. 执行部件EU由算术逻辑单元（ALU）、标志寄存器、通用寄存器组和EU控制器等部件组成。
主要功能是执行指令：一般顺序执行，EU不断地从指令队列中取指令连续执行，而省去访问存储器取指令的时间。
需要访问存储器取操作数时，EU将访问地址送给BIU后，将要等待操作数到来后才能继续操作；遇到转移类指令时，要将指令队列中的后续指令作废，等待BIU重新从存储器取出目标地址中的指令代码进入指令队列后，EU才能继续执行指令。
微机原理课程设计 8255控制交通灯
微机原理课程设计 8255控制交通灯微机原理课程设计-8255控制交通灯微机原理课程设计：8255模拟交通灯1、目的：自学8255采用方法，自学演示交通灯掌控的方法，自学双色灯的采用。
2、建议：掌控4个双色led灯(可以红肿,蓝,黄光)，演示十字路口交通灯管理。
3、电路及连线pc0-pc3连dg1-dg4，pc4-pc7连dr1-dr4。
8255片选cs8255连138译码处210h。
4、说明（1）因为本实验就是演示交通灯掌控实验，所以必须先介绍实际交通灯的变化规律。
假设一个十字路口为东西南北走向。
初始状态0为东西红灯，南北红灯。
然后转状态1南北绿灯通车,东西红灯。
过一段时间转状态2，南北绿灯闪几次转亮黄灯，延时几秒,东西仍然红灯。
再转状态3，东西绿灯通车,南北红灯。
过一段时间转状态4，东西绿灯闪几次转亮黄灯，延时几秒,南北仍然红灯。
最后循环至状态1。
（2）双色led就是由一个红色led管芯和一个绿色led管芯PCB在一起，公用负端。
当红色正端提高电平，绿色正端提低电平时，红灯暗；红色正端提低电平，绿色正端提高电平时，绿灯暗；两端都提高电平时，黄灯暗。
（3）74ls240为8输入输出的逆向驱动器。
5、顺利完成的任务（1）利用计算机和微机原理试验箱，将实验6的程序tlamp_88.asm在试验箱运行和调试。
全速运行，观察整体效果。
单步运行，观察程序每条语句额执行效果，理解语句含义。
（2）修正实验连线为，pc7-pc4连dg1-dg4，pc3-pc0连dr1-dr4。
8255片挑选cs8255连138译码处为210h孔。
将tlamp_88.asm另存为jiaotong.asm。
修正jiaotong.asm，同时实现交通灯旧有功能。
（3）修改实验连线为，pb7-pb4连dg1-dg4，pb3-pb0连dr1-dr4。
8255片选cs8255连138译码处210h孔。
将jiaotong.asm另存为jiaotong2.asm。
交通灯课程设计报告(必备5篇)
交通灯课程设计报告篇1正常红绿灯运行分有四个模式1.南北方向绿灯通行，东西方向红灯2.南北方向黄灯通行，东西方向红灯3.东西方向绿灯通行，南北方向红灯4.东西方向黄灯通行，南北方向红灯5.执行第一步交通灯课程设计报告篇2本设计主要是介绍了单片机控制下的交通灯控制系统，详细介绍了其硬件和软件设计，并对其各功能模块做了详细介绍，其主要功能和指标如下：东西、南北两干道交于十字路口，各干道有一组红、绿、黄三个指示灯，指挥车辆和行人安全通行。
南北方向为主干道，通行时间为12秒；东西方向为支干道，通行时间为9秒。
通行时间最后3秒，绿灯灭，黄灯闪烁，黄灯闪烁完毕变更通行车道。
通行时间由数字显示器显示。
交通灯课程设计报告篇3状态1：南北方向绿灯通行12秒，东西红灯禁止通行15秒，分别倒计时；状态2：南北方向黄灯提醒3秒，东西继续红灯倒计时；状态3：东西方向绿灯通行9秒，南北方向禁止通行12秒；状态4：东西方向黄灯提醒3秒，南北继续红灯倒计时；状态5：执行状态1，反复循环交通灯课程设计报告篇4记住这个点就可以设计软件了。
首先要有时间基础，倒计时从哪来呢？1，延时通过死循环卡主软件的运行来达到延时效果，程序执行效率极低，不可取。
2，定时通过定时器产生时基。
软件设置50ms产生一次定时中断，在中断执行函数中做计数。
50ms执行一次中断函数，通过one_sec_flag累加到20判断时间过去了一秒。
设置一秒标志位scan_flag置一。
在主函数while循环里判断标志位，如果是1，则倒计时计数值减一，即完成了倒计时的软件设计思路交通灯课程设计报告篇5随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术。
本交通灯控制系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。
从一定程度上解决了交通路口堵塞、车辆停车等待时间不合理、急车强通等问题。
系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。
微机原理红绿灯课程设计报告
微机原理红绿灯课程设计报告第一篇：微机原理红绿灯课程设计报告微机原理红绿灯课程设计报告实验报告 2009-09-02 18:16:02 阅读1337 评论2 字号：大中小摘要：介绍了基于8255A的交通灯系统设计方案，重点论述了软件系统的编写方法。
实际结果表明该系统方案切实可行。
近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。
在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。
十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。
那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。
交通信号灯控制方式很多。
本系统采用8255A芯片实现了A、B 口设置红、绿灯点亮时间的功能；红绿灯循环点亮，红绿灯变换之间，黄灯闪烁5秒关键字：交通灯、软件系统设计内容本次课程设计是交通灯实时控制器，主要是用发光二极管模拟十字路口的红绿灯，如下图所示。
交通灯控制器的设计与实现主要是通过编写汇编语言程序利用8255的A口和B口对灯的亮与灭进行控制。
由于实验室的仪器上只有16个发光二极管，所以还得弄清楚是每个发光二极管所代表的灯的颜色及方向。
16个发光二级管，且从高到低依次为：D15D14D13D12D11D10D9D8 D7D6D5D4D3D2D1D0。
在设计的过程中做了如下的规定：R表示红灯，G表示绿灯，Y表示黄灯，E表示方向东，W表示方向西，S表示方向南，N表示方向北，D15D14表示ER，D13D12表示SR，D11D10表示EG，D9D8表示SG，D7D6表示WR，D5D4表示NR，D3D2表示WG，D1D0表示NG，D15D14D11D10表示EY，D7D6D3D2表示WY，D13D12D9D8表示SY，D5D4D1D0 表示NY。
交通灯控制示意图具体时间的分配和控制如下：东西方向绿灯亮，南北方向红灯亮，时间20秒东西方向黄灯闪烁，南北方向红灯亮，时间5秒东西方向红灯亮，南北方向绿灯亮，时间20秒东西方向红灯亮，南北方向黄灯闪烁，时间5秒设计器材设备微机、TD-PIT++实验箱实验电路图设计流程图总体设计过程1.根据选择题目的要求，结合所参考的资料，选择8255单元芯片以及LED显示单元电路。
微机原理课程设计交通灯
一、课程设计题目交通灯控制二、课程设计目的●综合运用《微机原理与应用》课程知识，利用集成电路设计实现一些中小规模电子电路或者完成一定功能的程序，以复习巩固课堂所学的理论知识，提高程序设计能力与实现系统、绘制系统电路图的能力，为实际应用奠定一定的根底。
●掌握8255A方式0的使用与编程方法●PC机与配套的接口电路实验装置●IC芯片：8255A应用和8253三、课程设计内容●采用8255A设计交通灯控制的接口方案●采用8253设计延时电路●插接电路●编写控制程序四、课程设计过程1、设计原理●82558255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。
具有3个通道3种工作方式的可编程并行接口芯片〔40引脚〕。
其内部与引脚图如下图：8255有三个端口A、B、C端口，3种不同的工作方式，在其控制字的作用下使某一个端口工作于某一种工作状态下。
8253intel8253是NMOS工艺制成的可编程计数器/定时器，其内部有三个计数器，分别成为计数器0、计数器1和计数器2，他们的机构完全一样，如下图：每个计数器的输入和输出都决定于设置在控制存放器中的控制字，互相之间工作完全独立，采用减1计数方式。
控制字如下图：在门控信号有效时，每输入1个计数脉冲，通道作1次计数操作。
当计数脉冲是周期的时钟信号时，计数就成为定时。
各通道可有6种可供选择的工作方式，以完成定时、计数或脉冲发生器等多种功能。
在这里我们主要采用方式0：计数完毕产生中断(由低电平变为高电平)。
其波形图如下图：a. 写CW后：OUT=0，直到计数到0b. 写N后：下1个CLK脉冲下降沿开始计数c. 计数过程中，可重写N，重写N后，同b.d. GATE的作用：GATE=1计数、=0暂停计数e. 计数到0：OUT=1，直到再写CW或N2、方案设计考虑普通十字路口，交通灯的控制可分东西向和南北向两组，每组可用红、黄、绿三个灯进展交通管理，所以本方案要点是至少对六个交通灯进展控制。
微机原理实训报告交通指示灯
一、设计目的学习和掌握计算机中常用接口电路的应用和设计技术，充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼。
通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学的知识的应用能力以及分析问题解决问题的能力得到全面提高。
二、设计思路1、通过8255A控制发光二极管，PB4-PB7对应黄灯，PC0-PC3对应红灯，PC4-PC7对应绿灯，以模拟交通路灯的管理。
2、设有一个十字路口1、3路口为南北方向2、4为东西方向，初始状态为四个路口的红灯全亮，之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。
延时一段时间后，1、3路口的绿灯熄灭，而1、3路口的黄灯开始闪烁，闪烁若干次以后，1、3路口红灯亮，而同时2、4路口的绿灯亮，2、4路口的方向通车，延时一段时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁，闪烁若干次以后，再切换到1、3路口方向，之后，重复上述过程。
三、实验原理在设计中采用的是软件定时实现的。
而灯的亮与灭以及闪烁是用8255的B口和C口控制的，工作方式0，B口和C口均为输出。
并行接口是以数据的字节的单位与I/O设备或控制对象之间传递信息。
CPU和接口之间的数据传送是并行的，即可以同时传递8位、16位、32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5单电源供电，能在以下三种方式下工作：方式0——基本输入/输出方式。
方式1——选通输入/输出方式。
方式2——双向选通工作方式。
由于实验中所用到的发光二级管是共阳极的,如图2-1所示,所以在为8255的B口和C口写数据时,对应的每一位有:0代表灯亮,1代表灯灭。
将8255A的RE和WR非信号端分别与8086的两个端口相对应连接起来，8255A的数据线和8086的数据端口相连接，RE和WR非信号都是8086发出的控制信号，当进行读数据时，从8255A传送到8086，如果为写信号时，由8086写向8255A。
交通灯微机原理实验报告
交通灯微机原理实验报告交通灯微机原理实验报告一、引言交通灯是城市交通管理中不可或缺的一部分。
它们通过指示灯的变化来引导车辆和行人的通行，确保交通的有序进行。
在这个实验报告中，我们将探讨交通灯背后的微机原理，并介绍我们的实验过程和结果。
二、实验目的本次实验的目的是通过使用微机原理，设计和实现一个交通灯控制系统。
我们将使用微机芯片和相应的电路，以及适当的编程来模拟交通灯的工作原理。
通过这个实验，我们可以更好地理解交通灯的工作原理，并学习如何应用微机技术来实现交通管理。
三、实验设备和材料本次实验使用的设备和材料包括：1. 微机芯片：我们选择了一款功能强大的微机芯片，具有高性能和稳定性。
2. 电路板：用于连接微机芯片和其他电子元件。
3. LED灯：用于模拟交通灯的红、黄、绿灯。
4. 电阻、电容和其他电子元件：用于构建电路和实现功能。
四、实验步骤1. 设计电路：我们首先根据交通灯的工作原理，设计了相应的电路。
电路包括微机芯片、LED灯、电阻和电容等元件。
我们根据电路图，将这些元件连接在一起，确保电路的正常工作。
2. 编程：接下来，我们使用C语言编写程序，实现交通灯的控制逻辑。
我们将编程代码烧录到微机芯片中，并通过连接电路板和计算机，将程序加载到芯片中。
3. 调试和测试：完成编程后，我们进行了一系列的调试和测试。
我们通过观察LED灯的亮灭情况，来验证程序的正确性。
如果灯光按照预期的顺序变化，我们就可以确认程序的正确性。
4. 优化和改进：在测试过程中，我们发现了一些问题和改进的空间。
我们根据实际情况，对程序进行了优化和改进，以提高交通灯系统的性能和稳定性。
五、实验结果经过一系列的实验和测试，我们成功地实现了一个交通灯控制系统。
我们的交通灯系统能够按照预定的时间间隔和顺序，控制红、黄、绿灯的变化。
通过观察LED灯的亮灭情况，我们可以清晰地看到交通灯的状态变化，模拟真实的交通场景。
六、实验总结通过这个实验，我们深入了解了交通灯背后的微机原理。
交通信号灯的控制(微机原理课程设计)
一.设计任务及要求：交通信号灯的控制：1．通过 8255A 并口来控制 LED 发光二极管的亮灭。
2．A 口控制红灯， B 口控制黄灯， C 口控制绿灯。
3．输出为 0 则亮，输出为 1 则灭。
4．用 8253 定时来控制变换时间。
要求：设有一个十字路口， 1、3 为南，北方向， 2、4 为东西方向，初始态为 4 个路口的红灯全亮。
之后， 1、3 路口的绿灯亮， 2、4 路口的红灯亮， 1、3 路口方向通车。
延迟 30 秒后，1、3 路口的绿灯熄灭，而 1，3 路口的黄灯开始闪烁(1HZ)。
闪烁 5 次后， 1、3 路口的红灯亮，同时 2、4 路口的绿灯亮， 2、4 路口方向开始通车。
延迟30 秒时间后， 2、4 路口的绿灯熄灭，而黄灯开始闪烁。
闪烁5 次后，再切换到 1、3 路口方向。
之后，重复上述过程。
二．方案比较及评估论证:分析题意，红，黄，绿灯可分别接在8255 的 A 口，B 口和 C 口上，灯的亮灭可直接由 8086 输出 0，1 控制。
30 秒延时及闪烁由 8253 控制，由闪烁的实现方法可分为两种方案：方案一：设 8253 各口地址分别为：设 8253 基地址即通道 0 地址为04A0H；通道 1 为 04A2H；通道 2 为 04A4H；命令控制口为 04A6H。
黄灯闪烁的频率为 1HZ，所以想到由 8253 产生一个 1HZ 的方波， 8255 控制或者门打开的时间，在或者门打开的时间内， 8253 将方波信号输入或者门使黄灯闪烁。
由于计数值最大为65535,1MHZ/65536 的值远大于2HZ,所以采用两个计数器级联的方式,8253 通道 0 的 clock0 输入由分频器产生的 1MHZ 时钟脉冲，工作在方式 3 即方波发生器方式，理论设计输出周期为 0.01s 的方波。
1MHZ 的时钟脉冲其重复周期为 T=1/1MHZ=1 s，因此通道 0 的计数初值为 10000=2710H。
微机原理课程设计交通灯控制系统设计
交通灯控制系统设计一、设计目的⒈ 了解交通灯管理的基本工作原理⒉ 熟悉8259中断控制器的工作原理和应用编程⒊ 熟悉8255并行接口的各种工作方式和应用⒋ 熟悉8253计数器/定时器的工作方式及应用编程，掌握利用软硬件相结合定时的方法⒌ 掌握多位LED显示问题的解决二、设计要求1．东西方向车辆放行60秒钟。
即东西方向的绿灯和南北方向的红灯同时点亮1分钟；2．1分钟后，东西方向的黄灯闪烁5秒钟，以警示车辆将切换红绿灯。
此时南北方向仍维持红灯点亮。
在南北方向亮红灯期间，在2位数码管上显示计数值（每秒减1），从65减为0。
3．东西方向的黄灯闪烁5秒钟后，转为南北方向放行20秒钟。
即东西方向的红灯和南北方向的绿灯同时点亮20秒钟；4．南北方向放行20秒钟后，转为南北方向的黄灯闪烁5秒钟，以警示将切换红绿灯。
此时东西方向仍维持红灯点亮。
5．南北方向的黄灯闪烁5秒钟后，再转为东西方向车辆放行1分钟。
如此循环重复。
三、电路及连线设计在本次课程设计当中，本次设计采用的是软件定时（即通过汇编指令）实现的。
而灯的亮与灭以及闪烁是用8255的A口和B口控制的，工作在方式0，A口和B口均为输出。
并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU 和接口之间的数据传送总是并行的，即可以同时传递8位、16位、32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/出方式、方式1--选通输入/出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图2所示。
图1 8255的内部结构及引脚图2 8255工作方式控制字和C口按位置位/复位控制字格式2.3电路接线图图3 红绿灯模拟设计总电路图上电路图为红绿灯模拟设计总电路图，通过8086CPU系统总线来控制8255的A端口、B端口，而A、B端口分别接LED发光二极管来控制十字路口红绿灯。
微机原理-交通灯课程设计报告
微型计算机原理及应用课程设计说明书交通灯控制系统设计班级：1401班姓名：学号：指导教师：日期：2016年6月一．课程设计目的：在车辆日渐增多的今天，人们也越来越关注交通问题，而交通灯在安全行车过程中无疑起着十分重要的作用。
现在交通灯一般都设在十字路口，用红、绿、黄三种颜色的指示灯和一个倒计时的显示计时器来控制行车, 对一般情况下的安全行车、车辆分流发挥着作用, 但根据实际行车过程中出现的情况, 主要有如下几个缺点: 1、车道轮流放行时间相对固定, 不能根据实际情况中两个车道的车辆多少来设置改变通行时间；2、没有考虑紧急车辆通过时, 两车道应采取的措施。
譬如, 有消防车通过执行紧急任务时, 两个车道的车都应停止, 让紧急车辆通过。
因此如何合理高效地利用交通灯指示交通情况，是一个亟需解决的问题。
交通灯是采用计算机通过编写汇编语言程序控制的。
红灯停，绿灯行的交通规则。
广泛用于十字路口,车站, 码头等公共场所,成为人们出行生活中不可少的必需品,由于计算机技术的成熟与广泛应用,使得交通灯的功能多样化,远远超过老式交通灯, 交通灯的数字化给人们生产生活带来了极大的方便，而且大大地扩展了交通灯的功能。
诸如闪烁警示、鸣笛警示，时间程序自动控制、倒计时显示，所有这些，都是以计算机为基础的。
还可以根据主、次干道的交通状况的不同任意设置各自的不同的通行时间。
或者给红绿色盲声音警示的人性化设计。
现在的交通灯系统很多都增加了智能控制环节，比如对闯红灯的车辆进行拍照。
当某方向红灯亮时，此时相应的传感器开始工作，当有车辆通过时，照相机就把车辆拍下。
要将交通灯系统产品化，应该根据客户不同的需求进行不同的设计，应该在程序中增加一些可以人为改变的参数，以便客户根据不同的需要随时调节交通灯。
因此，研究交通灯及扩大其应用，有着非常现实的意义二．课程设计内容：设有一个十字路口，1、3为南北方向，2、4为东西方向。
初始为四个路口的红灯全亮，之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车；延时一段时间后，1、3路口的绿灯开始闪烁，闪烁若干次以后，1、3 路口黄灯亮，后1、3路口红灯亮，而同时2、4路口的绿灯亮，2、4路口方向通车；延时一段时间后，2、4 路口的绿灯熄灭，而绿灯开始闪烁，闪烁若干次以后，1、3路口红灯亮，而2、4路口黄灯亮，再切换到1、3路口方向，之后重复上述过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WORD格式微机原理课程设计设计题目交通灯的设计实验课程名称微机原理姓名王培培学号080309069专业09自动化班级2指导教师张朝龙开课学期2011至2012学年上学期一、实验设计方案实验名称：交通灯的设计实验时间：2011/12/23小组合作：是□否?小组成员：无1、实验目的：分析实际的十字路口交通灯的亮灭过程，用实验箱上的8255实现交通灯的控制。
（红，黄，绿三色灯）2、实验设备及材料：微机原理和接口技术实验室的实验箱和电脑设备等。
3、理论依据：此设计是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。

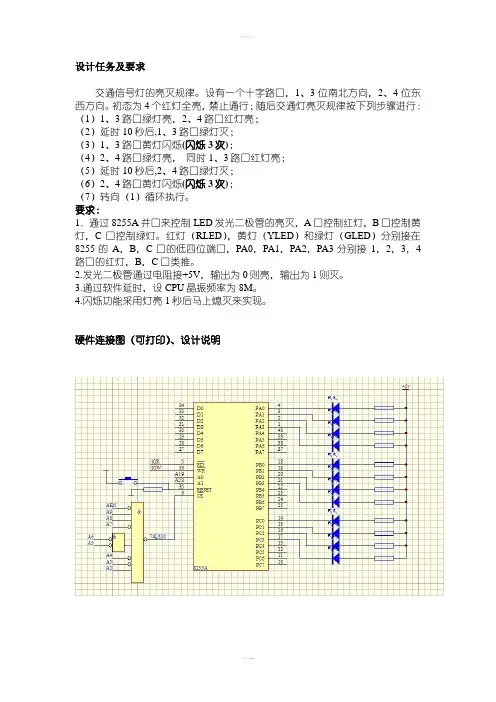

如硬件连接图所示（在后），红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255 的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4（南东北西）路口的红灯，B，C口类推。
8086工作在最小模式，低八位端口AD0~AD7接到8255和8253的D0~D7，AD8~AD15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS片选端。
8253的三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的时钟脉冲，OUT0接到CLOCK1和CLOCK，2 OUT1接到8086的AD18，8086通过检测此端口是否有高电平来判断是否30s定时到。
OUT2产生1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁。
8255三个口全部工作在方式0既基本输入输出方式，红绿灯的转换由软件编程实现。
4、实验方法步骤及注意事项：○1设计思路红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1控制。
设8253各口地址分别为：设8253基地址即通道0地址为04A0H，通道1为04A2H，通道2为04A4H，命令控制口为04A6H。
黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波，8255控制或门打开的时间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。
由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方式，理论设计输出周期为0.01s的方波。
1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1s，因此通道0的计数初值为10000=2710H。
由此方波分别作为clock1和clock2的输入时钟脉冲，所以通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H既30s，计数到则输出一个高电平到8255的PA7口，8255将A口数据输入到8086，8086检测到高电平既完成30s定时。
通道2工作在方式3需输出一个1HZ的方波，通过一个或门和8086共同控制黄灯的闪烁，因此也是工作在方波发生器方式，其计数初值为100=64H，将黄灯的状态反馈到8055的端口PB7和PC7，同样输入到8086，8086通过两次检测端口状态可知黄灯的状态变化，计9次状态变化可完成5次闪烁。
三个通道的门控信号都未用，均接＋5V即可。
○2硬件原理及电路图由于8255A与8086CPU是以低八位数据线相连接的，所以应该是8255A的A1、A0 线分别与8086CPU的A2、A线相连，而将8086的1 A0 线作为选通信号。
如果是按8255A内部地址来看，则在图中它的地址是PA口地址即(CS+000H)，PB口地址为(CS+001H)，PC口地址为(CS+002H)，命令控制口地址为(CS+003H)，其中，CS为8255片选信号CS的首地址；若是按8086CPU地址来看，则8255A的地址是PA口地址即(CS+000H)，PB口地址为(CS+002H)，PC口地址为(CS+004H)，命令控制口地址为(CS+006H)。
当CS＝0288H，则PA口地址为0288H，PB口地址为028AH，PC口地址为028CH，命令控制口地址为028EH。
电路图如下所示：○3程序流程图初始化8255，8253红灯全亮绿灯黄灯全灭南北绿灯亮东西红灯亮等待8253延时30s时N间是否到？Y南北绿灯灭东西红灯不变南北黄灯闪烁N等待黄灯闪烁5次？Y南北红灯亮东西绿灯亮8253延时30s东西绿灯灭黄灯闪烁5次○4程序清单DATASEGMENT;设置数据段，以及端口地址分配PORTAEQU218HPORTBEQU219HPORTCEQU21AHPTCON8255EQU21BHPORT0EQU238HPORT1EQU239HPORT2EQU240HPTCON8253EQU241HDATAENDSCODESEGMENTASSUMEDS:DATA,CS:CODEINIT:MOVAX,DATAMOVDS,AXMOVDX,PTCON8253MOVAL,36HOUTDX,ALMOVDX,PORT0MOVAX,2710HOUTDX,ALMOVAL,AHOUTDX,AL;通道0工作方式3周期0.01sMOVDX,PTCON8253MOVAL,71HOUTDX,AL;通道1工作方式1MOVDX,PTCON8253MOVAL,96HOUTDX,ALMOVDX,PORT2MOVAL,64HOUTDX,AL;通道2工作方式3周期1s8253初始化完成MOVDX,PTCON8255MOVAL,80HOUTDX,AL;8255初始化A，B，C口均工作在方式0MOVDX,PORTAMOVAL,0OUTDX,ALMOVDX,PORTBMOVAL,0FHOUTDX,ALMOVDX,PORTCMOVAL,0FHOUTDX,AL;灯初始化完成STA:MOVDX,PORTAMOVAL,0A0HOUTDX,ALMOVDX,PORTBMOVAL,0F0HOUTDX,ALMOVDX,PORTCMOVAL,50HOUTDX,AL;南北绿灯亮，东西红灯亮MOVDX,PORT1MOVAX,0BB8HOUTDX,ALMOVAL,AHOUTDX,AL;8253通道1赋值开始计时SCAN1:MOVAL,0MOVDX,PTCON8255MOVAL,90HOUTDX,ALMOVDX,PORTAINAL,DXANDAL,0FHCMPAL,1JNZSCAN1;扫描PA7口FLA1:MOVDX,PTCON8255MOVAL,80HOUTDX,ALMOVDX,PORTCMOVAL,0F0HOUTDX,ALMOVDX,PORTBMOVAL,50HOUTDX,ALMOVCX,0TEST1:MOVDX,PTCON8255;检测PB7MOVAL,82HOUTDX,ALMOVDX,PORTBINAL,DXANDAL,0FHMOVAH,ALMOVDX,PTCON8255MOVAL,82HOUTDX,ALMOVDX,PORTBINAL,DXANDAL,0FHXORAL,AHADDCL,ALCMPCL,9JNZTEST1;闪烁5次MOVDX,PTCON8255MOVAL,80HOUTDX,ALMOVDX,PORTAMOVAL,50HOUTDX,ALMOVDX,PORTBMOVAL,0F0HOUTDX,ALMOVDX,PORTCMOVAL,0A0H;南北红灯亮，东西绿灯亮MOVDX,PORT1MOVAX,0BB8HOUTDX,ALMOVAL,AHOUTDX,AL;8253通道1赋值开始计时SCAN2:MOVAL,0MOVDX,PTCON8255MOVAL,90HOUTDX,ALMOVDX,PORTAINAL,DXANDAL,0FHCMPAL,1JNZSCAN2FLA2:MOVDX,PTCON8255MOVAL,80HOUTDX,ALMOVDX,PORTCMOVAL,0F0HOUTDX,ALMOVDX,PORTBMOVAL,0A0HOUTDX,ALTEST2:MOVDX,PTCON8255MOVAL,88HOUTDX,ALMOVDX,PORTCINAL,DXANDAL,0FHMOVAH,ALMOVDX,PTCON8255MOVAL,88HOUTDX,ALMOVDX,PORTCINAL,DXANDAL,0FHXORAL,AHADDCL,ALCMPCL,9JNZTEST2;闪烁5次CODEENDSENDSTA○5连接实验箱电路，上机调试并对实验现象进行分析，完成实验报告。
5．实验数据处理方法：○1计算或查阅相关资料○2请教老师和同学6．参考文献：[1]杨立.微型计算机原理与接口技术.北京：中国水利水电出版社，2005[2]卜艳萍等.汇编语言程序设计教程.北京：清华大学出版社，2007[3]蔡启先等.汇编语言程序设计实验指导.北京：清华大学出版社，2008二、实验报告1、实验目的、设备与材料、理论依据、实验方法步骤见实验设方案2、实验现象、数据及结果初始态为4个路口的红灯全亮。
之后，南北路口的绿灯亮，东西路口的红灯亮，南北路口方向通车。
延迟30秒后，南北路口的绿灯熄灭，而南北路口的黄灯开始闪烁（1HZ）。
闪烁5次后，南北路口的红灯亮，同时东西路口的绿灯亮，东西路口方向开始通车。
延迟30秒时间后，东西路口的绿灯熄灭，而黄灯开始闪烁。
闪烁5次后，再切换到南北路口方向。
之后，重复上述过程。
3、对实验现象、数据及观察结果的分析与讨论：在上机调试中发现，由于此软件延时的时间均为估算时间，不是特别准确，对于交通要求特别高的地方不宜采用。
如果是放到一个大的交通灯系统中，会影响到各个交通灯的运行时间，可能整个系统对交通的指挥调度会大大偏离理论计算，不能有效地防止和消除交通堵塞现象。
4、结论：经过这次的课程设计，做关于交通灯的设计，我认真查阅资料，学习关于这方面的知识，比如说要了解8086芯片中各个引脚的功能，怎么样去使用8255这个可编程并行接口芯片，怎么样使用8253来定时及输出一定频率的脉冲，怎么样用8282这个地址锁存器来存储高位地址和低位地址以及交通有哪些规则。
在理论学习的基础上，又下了一次苦工夫，算是明白了设计一个系统的过程。
也让我体会到要想成功地设计某个东西，光学好专业知识是不够的，必须要系统的知识，无论在哪方面都要有个明白的概念，只有这样才不至于在设计过程中摸不着头脑，知道去哪些是需要查的资料，还有一点，我觉得我在芯片编程方面，特别是在初始化方面是我最大的困难，或许是我的汇编语言学得不够好，我只能借助参考资料，查每一条指令的作用与功能，这样一来又巩固了我的对汇编语言的了解。
如此，我体会到学习理论知识固然重要，但在你学完了之后，你不在实践中运用你所学的知识，我想学是白学了，过一段时间后，你可能什么都记不起来了，或许在学的时候心里有一个概念，认为这个知识我曾经学得不错,我现在怎么想不起来了，一心想依赖课本，如果我们用实践来学习知识，你会努力地去搜索你想要需要的东西，即使是过了一段时间后，你也会记得你曾经对这点不明白认真地查阅过,所以你不容易忘记。
