高频电子调谐器的调谐
第二章 高频调谐器
第二章高频调谐器教学目标：了解高频调谐器的基本原理，知道电子调谐器和电容二极管的应用。
知道高频头各引脚的功能。
通过高频调谐器电子信号的信息流程，训练读图识图能力，初步掌握高频通道电路故障的维修方法。
教学重点：高频调谐器的作用和组成，电子调谐原理，读图与识图，高频通道的故障维修。
教学难点：变频原理，频道预置电路。
教学方法：利用多媒体课件辅助教学，实训与课堂教学同步进行。
课前复习1:彩色电视机组成框图(见书P40)提问:(1)公共通道(2)伴音通道(3)同步电路(4)解码电路(5)显像管附属电路课前复习2:（1）彩色全电视信号主要由 _____信号, ______ 信号, _______信号, 复______ 信号, _______ 信号组成(5种)。
(还有伴音信号)(2) 无线电视广播分______个波段,其中I波段为____至____频道,Ⅲ波段为____至____频道,Ⅳ波段为____至____频道,Ⅴ波段为____至____频道.(3)通常把Ⅰ波段称为____频段；通常把Ⅲ波段称为_____频段；通常把Ⅳ和Ⅴ波段称为_____波段。
(4) 我国8频道的伴音载频为______MHZ ，其图象载频为_____MHZ ，本振频率为_______ MHZ ，该频道属于______频段。
从本章起，研究彩电各大部分。
涉及具体元件和电路。
高频调谐器——电视信号的大门，需从收音机讲起——预备知识一、 简单的收音机① L 1接收到各个电压的高频调谐幅波。
② 耦合到L 2后，若L 2C 1满足f ０=550KHZ ，中央1台信号最强——谐振 —→ 调谐。
③ 二极管检测削去半周。
④ C 2滤掉高频。
实际C 2可省去，线圈匝间有电容，但需高阻耳机。
(因为如果负载太小,输出功率小)二、超外差式收音机1. 什么是超外差原载频(550KHZ ，1064KHZ ，…) —→ 465KHz 。
本机振荡f 0与外来高频f e 混频 f 0+f pf 0-f pf 0 ，f p ……本振和调谐回路，可变电容等轴，f 0比f E 始终高465KH z 。
第二章-高频协调器
第一节 高频调谐器概述 第二节 全频道电子调谐器 第三节 高频调谐器外围电路分析
退出
第一节 高频调谐器概述
第一节 高频调谐器概述
一、高频调谐器的作用和基本组成 二、高频调谐器的类型 三、对高频调谐器的性能要求
退出
一、高频调谐器的作用和基本组成
1. 高频调谐器的作用 • 选频—从天线接收信号中选出要接收的频道信
VD2
VD1
6—12 频道
2 VD1
1—5频道断开 6—12频道闭合
三、电子调谐器各引出脚的作用
BM
IF
1. TDQ—1型
TDQ——1型
2. TDQ—2型
TDQ—2型
3. TDQ—3型
TDQ—3型
四、CATV全频道电子调谐器 的特点
1.频率覆盖范围大
普通 电子调谐器
CATV 电子调谐器
补频道）
机械式 电子式
｛ 3.按调谐电压的产生方式分 频率合成式 电压合成式
三、对高频调谐器的性能要求
1. 与天线、馈线及中放电路阻抗匹配要好 输入、输出阻抗均设计为75
2. 具有合适的通频带和良好的选择性
幅频特性
对邻近频道干扰、中 频干扰、镜像干扰 （比本振高一个中频） 有较强的抑制能力。
3. 具有较高的功率增益和较低的噪声系数 功率增益≥20dB 噪声系数NF =输入端信噪比/输出端信噪
电容变化比 KC Cmax Cmin 18 3 6
相对带宽与电容比的关系为：
1
fmax f min
2
1
2
LC min LC max
Cmax C m in
KC
VHF频段所需电容比
03 高频调谐器
第三章 高频调谐器高频头
一、组成：
输入回路、高频放大器、本机振荡器、混频器
二、作用：
1、从天线接收的许多电信号中，通过输入回路和高放 级回路选择需要的电视节目。
2、将信号放大，提高灵敏度，满足混频器所需幅度。
3、将高频信号变换成图像中频和第一伴音中频信号。
第三章 高频调谐器高频头
三、高频调谐结论：混频前后高频电视信号与中频电视信号的频带 宽度相同，但频谱分布不同。
第三章 高频调谐器高频头
3.3 TDQ-3型调谐器 电路分析
本节将主要介绍TDQ-3 型调谐器的工作原理及 电路的分析。
第三章 高频调谐器高频头 3.3.1 概述
第三章 高频调谐器高频头
一、电路特点 1、UHF和VHF公用同一天线端，即输入公用。 2、选用了低噪声、交扰调制小、AGC控制范围大的MOS 型双栅场效应管做高放，并将双栅场效应管接成共栅级联 放大器。 3、采用三极管混频，不仅获得一定的混频增益，而且所需 本振注入电压远比二极管混频器小，有利于减小辐射。 4、调谐器的中频输出电路采用电感分压式，电容耦合输出， 与输入端形成电容耦合双回路，可实现宽频带、低阻抗匹配。
第 三章 高频调谐器高频头

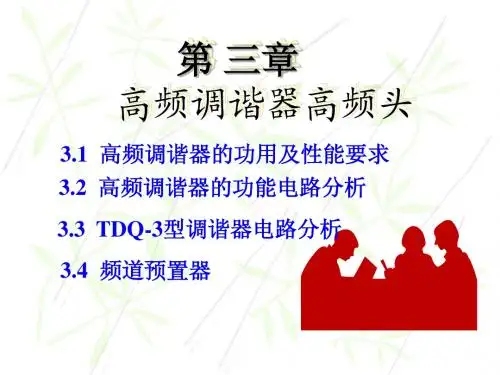

3.1 高频调谐器的功用及性能要求 3.2 高频调谐器的功能电路分析 3.3 TDQ-3型调谐器电路分析 3.4 频道预置器
第三章 高频调谐器高频头
3.1 高频调谐器的功用 及性能要求
本节将主要介绍高频头 的作用及技术指标。
第三章 高频调谐器高频头 3.1.1 高频调谐器的原理框图及功用
第三章 高频调谐器高频头
初级回路L1+L2，次级L3+L4，工作在1—5频段 初级回路L1，次级L3，工作在6—12频段
一、高频电子调谐器的调谐
第三节电子调谐的基本原理及高频头检测要点
一、高频电子调谐器的调谐
1．变容二极管电路符号
变容二极管的电路符号如图所示。
（a）、（b）两种画法均可，表明其既有二极管的特性，又有电容的特性。
2．变容二极管的结电容特性
所谓变容二极管是一个结电容变化范围较大的PN结二极管，它的结电容特性是：在外部其他条件不变的情况下，改变加到变容二极管两端的反向电压时，变容二极管的结电容将发生变化，变化关系如图所示。
3．电调谐原理
如图所示。
当调谐电压B T 改变时，变化电压经隔离电阻R 加到变容二极管VD 两端，使结电容C j 发生变化。
回路中的C 为隔直电容，容量比较大，对交流相当于短路。
因此，调谐回路的谐振频率由电感L 和结电容C j 决定。
由公式ƒ = LC 21
可知，当B T 电压升高
时，结电容C j 的容量减小，谐振回路的谐振频率上升。
如果此谐振回路为高频头的输入回路，则高频头的调谐由电视频道的低端向高端进行。
彩色电视机原理第六章高频调谐器(高频头)
第六章 高频调谐器(高频头) 3. 与天线、 馈线有良好的匹配关系
为了完全吸收天线的发射功率，要求高频头输入阻抗与馈 线的输出阻抗匹配，高频头的输出阻抗与天线分支器输入 阻抗匹配。 调谐器输入、输出阻抗均设计为75 Ω。 • 采用特性阻抗为75 Ω的同轴电缆线直接相连就可以匹配。
同轴电缆
第六章 高频调谐器(高频头)
2、电调谐
通过改变回路中的电容进行频道选择，采用变容二极管代替 可变电容。无机械触点、 寿命长。 在波段范围内频率连续可 调, 但频率位置不能固定, 在更换台时需临时调整，或者多路 频道预选器。
第六章 高频调谐器(高频头) 6.1.2 对高频头的主要性能要求
1. 噪声系数小、 功率增益高、 放大器工作稳定 电视机整机输出信噪比的好坏, 主要取决于调谐器高放 级噪声系数的大小。 多级放大器总的噪声系数可以表示为
• 转盘式高频头, 它们的线圈在1~5频道和6~12频道中, 有些是共用 的, 用一个可变电感进行微调。 因为线圈与线圈之间互相牵制, 所 以调试比较麻烦, 在更换频道时都需要重新进行微调。 但触点少, 结构紧凑、 机械故障可能性小。Biblioteka 第六章 高频调谐器(高频头)
二、 电子调谐原理
1. 变容二极管及电子调谐基本原理
(3) 变频：通过混频器将图像高频信号 (fP) 和伴音高频信号 (fS) 变换成各自固定的图像 中频 (fPI) 和第一伴音中频 (fSI) 信号, 然后送到中频放大器。
第六章 高频调谐器(高频头)
高频调谐器的分类:
1、机械调谐 通过改变电感进行频道选择。开关每转动一档, 就可切换一 个频道, 不需另加选台装置。电性能稳定, 维修调整均方便。 主要缺点是体积大、机械结构复杂, 并且机械触点多, 用久易 发生接触不良 。
高频调谐器的结构与工作原理_上_
所有每一个电视台，步进频率必须是所有每一个频道图
ＳＮ７６１６７２Ａ 的内部组成框图如图 ３ 所示 （图见下
像载频的公约数，因为 Ｎ 是正整数。经计算，我国所有频 期）。
道图像载频的最大公约数是 ６２．５ ｋＨｚ，所以 ３１．２５ ｋＨｚ、
它包含了三个频段（ＶＨＦ、ＶＨＦ－Ｈ、ＶＨＦ－Ｌ）的本振；两
１５．６２５ ｋＨｚ、７．８１２５ ｋＨｚ、３．９０６２５ ｋＨｚ……都是图像载 个频段（ＵＨＦ、ＶＨＦ）的混频器和一个中频放大器；频率综
振频率高于射频，故称超补差接收方式，具有调谐范 频段的电台搜索、调谐共用一套频率合成锁相环电路，
元 围宽、灵敏度高等特点。 1. 高频头的一般电路结构
包含：高精度、高稳定度的晶体振荡器，频率 ｆｃｒｙ＝４
器
天线 高频头的电路结构如图 １ 所示。由于受压控变容
件 二极管容量变化范围的限制，我国将 ＴＶ 分为三个频
一的。ＶＨＦ 的步进频率应选小（Ｒ 大），ＵＨＦ 的步进频率 振器、鉴相器和调谐电压 ＶＴＵ 电路；四位频段切换控制
应选大（Ｒ 小）；粗调时步进频率大，细调时步进频率 电压输出。Ｉ２Ｃ 总线控制，它通过五个字节的写入模和
小。
两个字节的读出模高频头工作。
频率合成式高频头电路中，正因为步进频率的高
4. ETA- SFO3 频率合成高频头
ＴＶ－ＲＦ
高频
ｆＲｒ
ｆｒ
混频－Ｈ）和低（ＶＨＦ－Ｌ）频段。电路包含：
代 三套独立的高放（包括输入调谐电路、高频放大器和
前置
换 输出调谐器）、本机振荡器、混（变）频器和前置中频 ＬＢ ＨＢ ＵＢ 分频器 Ｐ
ＢＰＦ 等电路。由频段开关选择切换；输入回路单调谐，Ｑ
ｆｏｓｃ
第二章 高频调谐器
本章要点 高频调谐器的电路组成 高频调谐器的基本工作原理 CATV全频道电子调谐器结构与性能 高频调谐器故障检修 高频调谐器的检测实训
高频头
高频调谐器又称高频头，是电视机信号通道最 前面的部分。我国早期生产的黑白电视机多采用机 械式高频调谐器。彩色电视机都采用VU一体化全频 道电子调谐式高频调谐器。 高频调谐器的组成与基本工作原理 1.作用：选频，放大，混频。 2.组成：输入回路、高频放大电路、本机振荡电路、 混频回路。 3.性能要求： 1）在通频带内具有平坦的频率特性和良好的选择 性。
图像中频处理电路的组成
集成化图像中频处理通道包括由预中放电路、声表面波滤波器 (SAWF)组成的中频滤波电路 、图像中放电路、视频检波电路、消 噪和预视放电路以及AGC与AFT 电路等，如图所示。除预中放电 路、声表面波滤波器外，其余电路均集成在集成电路芯片内部。
图像中频处理电路实例
采用TA8690AN单片机芯的图像中频处理电路如图6-16所 示。 1.视频检波电路 从高频头输出的中频信号（含第一伴音中频信号）经V211 的前置放大和声表面波滤波器Z201滤波后，从TA8690AN的 9、10脚输入，经内部三级放大及视频同步检波，从43脚输 出视频全电视信号。TA8690AN45、46脚外接的L203与电容
滤波器则置于6.5MHz第二伴音中放之前，取出检波后信号中的
6.5MHz第二伴音信号，送至伴音通道。三端陶瓷滤波器的等效电 路及幅频特性曲线如图77-8 陶瓷滤波、陷波器的等效电路及幅频特性曲线 a)等效电路 b) 幅频特性曲线
放，推动扬声器发出声音。
伴音中放的性能要求
1.增益 伴音中放的电压增益KV=1V/1mV=1000倍，即60dB，一般都要求达 到50～60dB。 2.通频带 调频信号的频谱范围比调幅的宽，调频波的带宽B≥250kHz。 3.限幅特性 等幅调频信号在传送过程中，因受外界干扰，会产生寄生调幅，因 此，中放电路需加入限幅电路，将调频信号的幅度截平。
数字高频调谐器原理与结构分析
数字高频调谐器原理与结构分析数字高频调谐器是一种用于调节高频信号频率的装置，它在无线通信、雷达、卫星通信等领域起着重要的作用。
本文将详细介绍数字高频调谐器的原理和结构，并分析其工作过程。
一、原理数字高频调谐器的原理基于频率合成和滤波技术。
其主要功能是将输入的高频信号调整到指定的频率范围内，并滤除不需要的频率分量。
其原理主要包括以下几个方面：1. 数字频率合成数字高频调谐器采用数字信号处理技术，通过数字频率合成器将输入的高频信号调整到目标频率范围内。
数字频率合成器是由相位锁定环路（PLL）和数字控制振荡器（DCO）组成的。
相位锁定环路用于锁定输入信号的相位，而数字控制振荡器则根据相位锁定环路的输出生成目标频率的高频信号。
2. 数字滤波数字高频调谐器还需要进行滤波处理，以滤除不需要的频率分量。
滤波器通常采用数字滤波器，其主要功能是在目标频率范围内增强信号的幅度，并在其他频率范围内削弱信号的幅度。
数字滤波器可以通过滤波算法实现，常用的算法包括有限脉冲响应（FIR）滤波器和无限脉冲响应（IIR）滤波器。
3. 数字控制数字高频调谐器还需要进行数字控制，以实现对频率和滤波参数的调节。
数字控制可以通过微处理器或可编程逻辑器件实现，通过调节相位锁定环路和数字滤波器的参数，可以实现对输入信号的精确调谐。
二、结构数字高频调谐器的结构主要包括输入端、数字频率合成器、数字滤波器和输出端。
下面将对每个部分进行详细介绍。
1. 输入端输入端主要用于接收外部的高频信号。
它通常包括天线、前置放大器和滤波器。
天线用于接收无线信号，并将其转换为电信号。
前置放大器用于放大电信号的幅度，以提高信号的强度。
滤波器用于滤除不需要的频率分量，以减少噪声和干扰。
2. 数字频率合成器数字频率合成器是数字高频调谐器的核心部分。
它由相位锁定环路和数字控制振荡器组成。
相位锁定环路用于锁定输入信号的相位，以实现相位同步。
数字控制振荡器根据相位锁定环路的输出生成目标频率的高频信号。
高频调谐器原理95页PPT
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
高频调谐器原理
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现—马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
高频治疗仪调谐器的工作原理
高频治疗仪调谐器的工作原理
1. 电流调谐：高频治疗仪通过调谐器将高频电流调整到特定的频率范围内。
调谐器通常包含一个电感线圈和一个可变电容器。
当电感线圈和电容器串联时，它们形成一个LC电路。
通过调
节电容器的值，可以改变LC电路的共振频率。
电流调谐的目
的是将高频电流调整到对人体组织具有良好生物效应的频率范围内。
2. 输出功率调节：高频治疗仪可以通过调节调谐器的电容器的值来控制输出功率。
较大的电容器值将导致较低的输出功率，较小的电容器值将导致较高的输出功率。
3. 波形调节：高频治疗仪调谐器还可以通过调整电感线圈和电容器的值来改变输出电流的波形。
不同的调谐参数会导致不同的波形，例如正弦波、方波、脉冲波等。
总的来说，高频治疗仪调谐器通过调节电感线圈和电容器的参数来控制输出的电流频率、功率和波形，从而实现对人体组织的治疗效果调节。
汽车电器课件第4章高频调谐器
所需求的电容比
f max 1/ 2 f min 1/ 2
LCmin LCmin
Cm a x Cm in
KC Cmax / Cmin ( fmax / fmin)2 (219 / 52.5)2 17.4
目前变容二极管的电容比KC还达不到这个数值，因此，采用开关二极管切换频 段的办法， 将甚高频（VHF）的12个频道划分为两个频段，即1~5频道为低频段 （中心频率52.5~88MHz）， 6~12频道为高频段（中心频率171~219MHz），这样， 两个频段的电容比是：
在KP12-2型高频头中，更换L5~L9，可以完成频道转换。
4.3 电 子 调 谐 器
4.３.１ 变容二极管和开关二极管 1. 变容二极管
图 4-15 变容管曲线
2. 开关二极管及频段切换
由图4-15可见，当加在变容二极管上的反压由 -3V变到-30V时，其结电容容量 变化范围约为18~3pF。电容比KC=Cmax/Cmin=18/3=6。而甚高频VHF频段的12个频 道高放回路的中心频率要从52.5 MHz变到219 MHz，根据公式:
4. 本振频率稳定，本振辐射要小 通常要求VHF段本振漂移不大于±300kHz；UHF段本振漂移不大于±500 kHz。
5. 为了适应不同的场强，且在天线输入信号电平剧烈变化时，使检波后视频输 出电平基本保持不变，高放级和中放级应有自动增益控制。 一般要求高频头自动 增益控制范围应达20dB以上。
从中放通道IC201的13脚输出的AFT电压送至D110上，当本振频率不准时， D110能自动调谐频率在正确的位置上。
3. UHF电路
（1） 高通滤波器由C32、C33和L14组成。其作用是从天线输入的信号中取出UHF信
高频调谐器(高频头)原理
检波电路输出的基带信号可以直接用 于电视机的显示或进一步处理。
检波电路通常由一个检波二极管和滤 波器组成，检波二极管将调谐后的信 号转换为直流信号，滤波器则用于抑 制不需要的干扰信号。
输出电路
01
输出电路：负责将检波电路输出 的基带信号传输至电视机的显示 部分。
02
输出电路通常由一个电容和一个 电阻组成，用于调整基带信号的 幅度和阻抗，使其与电视机的输 入要求相匹配。
新工艺
引入先进的微纳加工技术和表面贴装 技术，减小高频调谐器的体积和重量， 提高生产效率和可靠性。
高频调谐器(高频头)在未来的应用前景
卫星通信
随着卫星通信技术的发展，高频 调谐器在卫星电视接收、卫星广 播、卫星导航等领域的应用将更
加广泛。
移动终端
随着移动设备的普及，高频调谐器 在智能手机、平板电脑等移动终端 上的应用将更加普遍。
镜像抑制比不合格
总结词
镜像抑制比不合格是指高频调谐器在接收信号时，无 法有效地抑制镜像干扰信号，导致干扰和误码率增加 。
详细描述
可能的原因包括调谐器内部电路设计、提高 元件性能等。
06
高频调谐器(高频头)的发 展趋势与未来展望
高频调谐器(高频头)的未来发展方向
灵敏度降低
总结词
灵敏度降低是指高频调谐器接收信号的能力下降，无 法正常接收和输出信号。
详细描述
可能的原因包括调谐器内部元件老化、信号干扰、连 接线路接触不良等。解决方案包括检查调谐器连接线 路、更换老化元件、加强信号抗干扰能力等。
选择性差
要点一
总结词
选择性差是指高频调谐器在接收信号时，无法有效地滤除 不需要的信号，导致干扰和误码率增加。
信号放大
液晶电视维修之高频调谐器
所需求的电容比
K C C m / C a m x ( if m n/f a m ) x 2 i( n 2/ 5 1 . 5 ) 2 2 9 1 . 4 7
目前变容二极管的电容比KC还达不到这个数值，因此，采 用开关二极管切换频段的办法， 将甚高频（VHF）的12个频道 划 分 为 两 个 频 段 ， 即 1~5 频 道 为 低 频 段 （ 中 心 频 率 52.5~88MHz）， 6~12频道为高频段（中心频率171~219MHz）， 这样，两个频段的电容比是：
(6）
本 振 电 路 由 本 振 管 Q104 、 C131 、 C132 、 C134 、 C135 、 L117 、 L118及变容二极管D109、D110组成电容三点式改进型振荡器。 接 收 6~12 频 道 时 L118 短 路 。 本 振 信 号 经 C133 耦 合 ， 送 混 频 管 Q102基极。 (电路组成参见图 4-17。)
(3） 频道调谐电压BT 表4-2 调谐电压典型变化值
(4） 自动频率调节电压（AFT）
自动频率调节采用将中频取样电压叠加在调谐电压上的 方式，去控制电子调谐器中本机振荡器的谐振回路，最终使 电子调谐器输出频率正确的图像中频信号。AFT电压引入脚 的电压值一般为6.5±4 V。
(5） 自动增益控制电压（AGC）
电子调谐式高频头又分为普通全频道电子调谐器及全增 补电子调谐器。
4.1.2 对高频调谐器的性能要求
1. 与天线、 馈线及中放级阻抗匹配良好 2. 2. 具有足够的通频带宽度和良好的选择性
高频调谐器应该具有从接收天线感应得到的各种电磁信 号中选取所需要的频道信号，抑制邻频道干扰、镜像干扰以 及中频干扰的能力。 因此，要求它有合适的通频带和良好的 选择性。一般要求通频带应大于或等于8 MHz，要求高频调 谐器镜频抑制比大于40dB，中频抑制比大于50dB 。
高频电子调谐器的电路教学设计与反思
高频电子调谐器的电路教学设计与反思
教学内容：高频电子调谐器的电路原理及检测要点
教学目标：掌握常用高频头的电路结构，了解它的基本工作原理 熟记调谐器各引出脚的功能、符号及正常工作时的电压值 教学难点：能够判断高频头的常见故障，进行正确处理
授课类型：理论课
教学过程：
复习：高频调谐器的结构框图及其作用
新课：
一、高频电子调谐器的特点
1、利用变容二极管来选择频道
2、利用开关二极管的导通和截止来变换频段
3、结构设计合理，操作简单方便，使用寿命长，可实现遥控和自动搜索选台
4、一般维修人员不作内部检修，一旦准确判断属调谐器引起的故障即作整体更换
二、高频调谐器的基本工作原理
1、高频电子调谐器的调谐
①、变容二极管
n U V O j d D C C )1(+=
D V 为外加反向电压；o C 为0=D V 时的结电容；d U 为扩散电压；n 为PN 结附近杂质浓度决定的常数；j C 为结电容
②、电调谐原理
j LC f π21
=
当T B 电压升高时，结电容j C 的容量减小，谐振回路的谐振频率f 上升
2、高频电子调谐器频段切换
3、高频电子调谐器的调谐电压特性曲线
三、调谐器各引出脚的功能
调谐器电源电压输入B M VHF频段工作电压输入B V VHF低频段工作电压输入B L VHF高频段工作电压输入B H UHF频段工作电压输入B U开关电压输入B S 调谐电压输入B T或V T
VHF频段调谐电压输入V D-V UHF频段调谐电压输入V D-U 高放AGC电压输入AGC自动频率微调电压输入AFT 课堂小结：
高频电子调谐器的特点、频段切换、各引出脚的功能。
频率调谐方法总结
Frequency-tuned Salient Region Detection频率调谐方法的显著区域检测显著图必须满足下列条件：1.突出最大范围的显著对象2.均匀显示整个显著区域3.建立显著对象的明确边界4.忽略从纹理，噪音，方块效应产生的高频5.高效的输出全分辨率显著图lc W 是低频切断值，hc W 是高频切断值。
为了能够显示大的显著对象，需要考虑原始图像中的低频部分，因此lc W 必须低，这也有助于均匀显示整个显著对象。
为了获得明确的边界，需要维持原始图像的高频部分，hc W 必须高。
然而，为了避免噪音，编码效应，纹理模式，高频部分需要被忽略。
因此选择合适的带通滤波器让一定范围的频率通过是很有必要的。
结合DOG 的带通滤波器DOG （Difference of Gaussians)是高斯函数的差分，是灰度图像增强和角点检测的方法。
是一种将一个原始灰度图像的模糊图像从另一幅灰度图像进行增强的算法，通过DOG 以降低模糊图像的模糊度。
这个模糊图像是通过将原始灰度图像经过带有不同标准差的高斯核进行卷积得到的。
用高斯核进行高斯模糊只能压制高频信息。
从一幅图像中减去另一幅可以保持在两幅图像中所保持的频带中含有的空间信息。
作为一个增强算法，DOG 可以被用来增加边缘和其他细节的可见性，大部分的边缘锐化算子使用增强高频信号的方法，但是因为随机噪声也是高频信号，很多锐化算子也增强了噪声。
DOG 算法去除的高频信号中通常包含了随机噪声，所以这种方法是最适合处理那些有高频噪声的图像。
二维表示：),,(),,(]11[21),(212)(222)(2122222122σσσσπσσy x G y x G e e y x DOG y x y x -=-=+-+- （1）1σ和2σ是高斯函数的标准偏差。
并且，21σσ>。
DOG 是一个简单的带通滤波器，通过的带宽是由21:σσ的比率决定的。
此时，lc W 由1σ决定，hc W 由2σ决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频电子调谐器的调谐
1．变容二极管电路符号
变容二极管的电路符号如图所示。
（a）、（b）两种画法均可，表明其既有二极管的特性，又有电容的特性。
2．变容二极管的结电容特性
所谓变容二极管是一个结电容变化范围较大的PN结二极管，它的结电容特性是：在外部其他条件不变的情况下，改变加到变容二极管两端的反向电压时，变容二极管的结电容将发生变化，变化关系如图所示。
动画5-3-1变容二极管
3．电调谐原理
如图所示。
当调谐电压改变时，变化电压经隔离电阻R加到变容二极管VD两端，使结电容发生变化。
回路中的C为隔直电容，容量比较大，对交流相当于短路。
因此，调谐回路的谐振频率由电感L和结电容决定。
由公式 =
可知，当电压升高时，结电容的容量减小，谐振回路的谐振频率
上升。
如果此谐振回路为高频头的输入回路，则高频头的调谐由电视频道的低端向高端进行。
二、高频电子调谐器的频段切换
1．频段切换原理
频段切换原理见图。
动画5-3-2二极管频段切换电路
由以上的分析可知，改变频段切换电压的目的是控制开关二极管的导通和截止，从而使调谐回路的电感量出现“跳变”（某一段被短路或被串接），使调谐工作由一个频段“切换”到另一个频段。
2．频段切换方式
不同的高频电子调谐器可以采用不同的方式来实现频段切换，常用的有三种方式，如图所示。
TDQ-3型采用第三种方式。
由于第二种方式需要两路直流输入电压，因此检测时需要注意它的这一特点。
下表列出了三种电子调谐器在切换频段时，有关引出脚上的电压变化情况，供维修时参考。
频段转换时有关引出脚的电压变化
调谐器型号
TDQ-1
TDQ-2
TDQ-3
引出脚符号
引出脚编号
⑥
⑧
①
④
①
③
④
③
①
1 ~ 5频道
12 V
12 V
30 V 11.5 ~ 12V
6 ~ 12频道
12 V
12 V
8 ~ 9 V
11.5 ~ 12V
13 ~ 57频道
12 V
12 V
11.5 ~ 12
三、高频电子调谐器的等效示意图及调谐选台过程
如果将变容二极管、开关二极管与其他电路元件（电感、电容、电阻和三极管等）配合使用，即可组成高频电子调谐器的电路，它的等效示意图如图所示。
动画5-3-3高频调谐器工作过程
动画5-3-4自动频率微调原理
结合图示和动画引导学生分析调谐选台过程。
由以上分析可知，在全频道电子调谐器中，调谐选台是分成三段逐段进行的。
下表列出了VHF、L段；VHF、H段和UHF段中一些典型频道的调谐电压值，以便对上图有更加清楚的了解。
调谐电压典型变化值
VHF-L
VHF-H
UHF
频道
1
3
5
6
9
12
13
32
57
标准电压/V
3.0
8.9
18
9.0
12.6
18
1.4
9.5
24
允许范围Ⅳ
±1.5
±2
±2
±2
±2
±2
+1.1，-0.5
±3
±3
四、高频头各引出脚的功能及正常检测电压值
常用的高频头有8 ~ 10个引出脚，分别命名为、、、、、、
、ACC和AFT等。
这些引出脚的功能、符号及正常工作时的电压值如表所示，供维修检测时参考。
调谐器各引出脚的功能、符号及正常工作时的电压值
引出脚功能
符号
TDQ-1
TDQ-3
编号
电压／V
编号
电压／V
编号
电压／V 调谐器电源电压输入
⑤
12
⑨
1 2
⑦
12 VHF频段工作电压输入
⑤
1 2 VHF低频段工作电压输人
⑥
12
⑤
11.5 VHF高频段工作电压输入
⑧
12
③
11.5 UHF频段工作电压输入
①
12
②
12
①
11.5 开关电压输入
或
④
0.5 ~ 30
调谐电压输入
或
⑦
0.5 ~ 30
②
1 ~ 2
2 VHF频段调谐电压输入
-V
④
0.5 ~ 30 UHF频段调谐电压输入
-U
③
0.5 ~ 30 高放AGC电压输入
AGC
②
7.5 ~ 0.5
③
8 ~ 0.5
⑤
7.5 ~ 0.5 自动频率微调电压输入
AFT
⑧
6.5±4
⑥
6.5±4。
