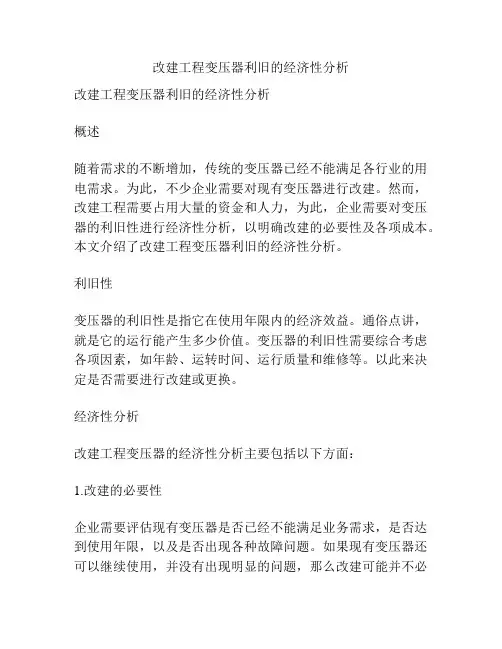

改建工程变压器利旧的经济性分析改建工程变压器利旧的经济性分析概述随着需求的不断增加,传统的变压器已经不能满足各行业的用电需求。
为此,不少企业需要对现有变压器进行改建。
然而,改建工程需要占用大量的资金和人力,为此,企业需要对变压器的利旧性进行经济性分析,以明确改建的必要性及各项成本。
本文介绍了改建工程变压器利旧的经济性分析。
利旧性变压器的利旧性是指它在使用年限内的经济效益。
通俗点讲,就是它的运行能产生多少价值。
变压器的利旧性需要综合考虑各项因素,如年龄、运转时间、运行质量和维修等。
以此来决定是否需要进行改建或更换。
经济性分析改建工程变压器的经济性分析主要包括以下方面:1.改建的必要性企业需要评估现有变压器是否已经不能满足业务需求,是否达到使用年限,以及是否出现各种故障问题。
如果现有变压器还可以继续使用,并没有出现明显的问题,那么改建可能并不必要。
如果确实需要改建,可以考虑进行大修或更换。
2.成本核算改建工程的成本主要包括人工费、材料费、设备费和维修费等。
每个方面的成本都需要详细核算。
此外,还需要考虑变压器的运行费用,如电费、维修费等。
比较改建前后的这些费用,可以计算出节约的成本和改建的投资回收期。
3.对比分析改建工程可以使企业的用电效率提高、节约用电成本,从而达到经济效益的提升。
与此同时,也需要考虑到改建工程的风险。
与新设备的成本、维修成本等对比,对比分析可以帮助企业更好地进行决策。
结论改建工程变压器利旧的经济性分析需要综合考虑各种因素,包括变压器的利旧性、改建的必要性、成本核算和对比分析等。
变压器改建的经济性分析需要合理的预算,有助于企业更好地进行决策。
企业在决定是否改建变压器时,需要综合考虑现实情况和风险评估,以保证经济效益和企业的可持续发展。
改建工程变压器的利旧性分析需要考虑以下几点:1.年龄和使用年限:变压器的年龄和使用年限是影响其技术状况的主要因素。
变压器的设计寿命通常为25年左右。
如果变压器的年龄已经超过25年,或者使用年限已经达到,那么进行改建可能是必要的。
变压器经济运行分析
![变压器经济运行分析](https://img.taocdn.com/s3/m/482e71b4f242336c1eb95ec8.png)
变压器经济运行分析摘要:变压器是电力生产、传送过程中的主要电气设备,变压器在变压和传送电能过程中,由于其自身的技术参数的不同及所承担的负载发生变化,会产生有功功率损耗(通常称铜损)和无功功率消耗(通常称铁损),在发供用电过程中变压器的电能损耗约占整个电力系统损耗的百分之三十左右。
因此,变压器经济运行是电力系统经济运行的重要环节,也是降低电力系统网损的重要措施。
关键词:变压器技术特性;降低损耗;经济运行方式;经济运行管理1、变压器经济运行基础理论每台变压器都存在着空载损耗和短路损耗2个技术参数。
由于技术参数的差异,引起变压器间功率损耗特性曲线不同。
一般称变压器功率损耗特性曲线为变压器技术特性。
在供相同负载条件下,称功率损耗小的变压器为技术特性优,称功率损耗大的为技术特性劣。
1.1双绕组变压器间技术特性优劣的判定双绕组变压器容量相同一、按有功功率损耗计算2、变压器经济运行方式2.1变压器并列运行的经济运行方式并列运行变压器经济运行方式的确定,主要是指变配电所中有两台以上变压器并列运行,在供相同负载条件下,优选功率损耗最小的运行方式。
2.2 变压器分列运行的经济运行方式变压器分列运行是指在变电所内分列运行的变压器,或相距较近分列运行的变压器(中间有连络线)。
两台分列运行变压器有三种运行方式:变压器A单台运行,B单台运行,A,B分列运行。
在供相同负载条件下优选损耗小的运行方式,称为分列运行变压器的经济运行方式。
3、变压器经济运行管理系统全面开展变压器经济运行,更大限度地降低变压器的有功功率损耗、无功功率消耗和降低电力系统的线损。
3.1变压器经济运行系统工程运用系统工程的方法分析变压器经济运行方式、变压器经济负载系数(经济运行区)以及变玉器间负载调整的优化之间的关系。
3.2 改善变压器运行条件的经济运行改善变压器运行条件,主要包括两个方面:一是提高负载功率因数的变压器节电;一是降低变压器运行温度的节电。
3.3 变压器运行位置调整的优化在变压器运行方式已固定和变压器间负载不能调整的前题下,还可以通过变压器运行位置的优化调整实现变压器经济运行。
变压器经济运行分析
![变压器经济运行分析](https://img.taocdn.com/s3/m/5c2a960d227916888586d70d.png)
变压器经济运行分析摘要:2011年,我国大部分地区进入了缺电的局面,主要是由于电力结构性矛盾、煤电价格矛盾、供需矛盾等多重原因叠加,导致今年“缺电”特别严重。
各级政府也提出了“十二五”期间节能减排的要求,调度运行面临了新的情况与挑战。
本文主要介绍开展变压器经济运行的必要性与可行性,对变压器经济运行进行理论分析,绘制变压器经济运行曲线,为合理调整电网变压器运行方式起到了指导作用;总结云浮电网2011年上半年变压器经济运行的情况,分析制约开展变圧器经济运行的影响因素,并提出了相应的应对措施。
关键词:变压器;调度运行;经济运行引言变压器经济运行是指在技术条件允许并能保证安全生产的条件下,通过优化运行方式和调整负载,使变压器在电能损失较低的状态下运行。
换言之,经济运行就是充分发挥变压器效能,合理地选择运行方式,从而降低用电损耗。
所以,变压器经济运行无需投资,只要加强供、用电科学管理,即可达到节电和提高功率因数的目的。
1 变压器经济运行的必要性和可行性1.1 变压器经济运行的必要性(1)变压器的电能损失是客观存在的,但不能说这样的电损是必然的、不能减少的,因为变压器存在着经济运行。
随着工业的发展与进步,能源短缺问题与环境压力问题成为了影响世界经济持续发展的主要问题。
从“十一五”开始,我国加大了节能减排的力度,各级政府也在积极追求绿色GDP,要求电力系统减少损耗,开展变压器经济运行工作是电力系统节能降耗及节能减排工作的一个重要组成部分。
(2)变压器运行方式普遍存在着非经济运行状况。
①凡是一台变压器能承担的负载就不用两台运行,②凡是小容量变压器能承担的负载就不能用大容量的变压器。
③部分变电站出现“大马拉小车”的问题,④变压器的利用率越高,损耗就越小,而这种的认识也不完全符合实际。
开展变压器经济运行工作是改变变压器高损现象的重要技术与管理手段。
(3)开展变压器经济运行工作是市场经济发展的必然选择。
根据中国经济的发展情况,预测未来几年缺电的形势会比“十一五”后期更为紧张,局部地区电力紧张的范围更大,缺口也会更大,预计到2012年全国最大的电力缺口会达到5000万千瓦左右,到2013年会达到7000万千瓦左右。
变压器的并列运行
![变压器的并列运行](https://img.taocdn.com/s3/m/faa16c2427284b73f24250e4.png)
变压器的并列运行作者:原静乔峰来源:《中小企业管理与科技·上旬刊》2012年第12期摘要:为了提高供电的可靠性、灵活性和保证变压器安全经济运行,在运行中通常将两台及以上变压器并列运行。
关键词:变压器并列经济0 引言变压器是变电站的主要电气设备之一,主要用于转换电压、传递功率。
变电器工作时会产生有功功率损耗和无功功率损耗。
技术人员可参照变压器的技术参数选用相应的运行方式,加强变压器的运行管理,运用现有技术设备最大限度的节省电能。
1 变压器的主要组成部件铁芯、绕组、油箱、储油柜、呼吸器、压力释放器、冷却系统、绝缘套管、分接开关、瓦斯继电器、温度器、净油器、绝缘油故障气体在线检测装置等。
2 变压器工作原理变压器,按字义可以理解,就是用来改变电压的装置。
它是变换交流电压、电流和阻抗的器件。
它可以提升电压,也可以降低电压。
它是根据电磁感应原理工作的。
当电流流过初级线圈时,磁芯就产生交流磁通,这时次级线圈中就能感应到电流。
3 变压器的并列运行将两台或多台变压器的一次绕组并联在同一电压的母线上,二次绕组并联在另一电压的母线上运行,这种运行方式叫变压器的并列运行。
3.1 变压器并列运行的条件:①接线组别相同;②电压及变比基本相同;③短路阻抗基本相等;④变压器容量比一般不超过3:1。
3.2 变压器并列运行的目的①提高变压器运行的经济性。
如果负荷增加到一台变压器的容量不够,就可以并列投入第二台变压器。
若负荷减少到不需要两台变压器供电,则可以撤掉一台运行的变压器。
这样就达到了变压器经济运行的目的。
②提高供电的可靠性。
当并列运行的变压器中有一台有故障时,就可迅速将其从电网中切除,状态良好的变压器继续运行。
或者是一台变压器故障停电检修时,其它变压器不受影响可继续正常运行。
这样就减少了故障时的停电时间,从而提高了供电的可靠性。
4 变压器并列运行的条件分析变压器并列运行条件是变压器在并列到空载时,避免绕组内产生环流;并列到负载时,确保负载按照容量合理分配。

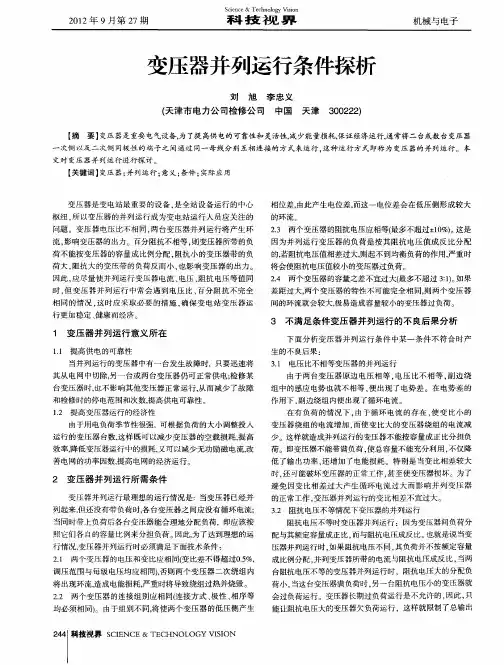

变压器并列运行条件探析
![变压器并列运行条件探析](https://img.taocdn.com/s3/m/aaf0f8db33d4b14e85246884.png)
21 0 2年 9月 第 2 7期
科 技 视 界
机械与电子
变压器并列运行条件探析
刘 旭 李忠义
( 天津 市 电力公 司检修公 司 中国 天津
【 摘
一
30 2) 0 2 2
要 】 器是重要 电气设备, 了 高供 电的可靠性和灵活性, 变压 为 提 减少能量损耗, 保证经济运行, 通常将二 台或数 台变压器
荷大 , 阻抗 大 的 变压 带 的 负荷 反 而 小 , 影 响 变 压 器 的 出力 。 也
相位差 ’ 由此产生电位差, 而这一 电位差会在低 压侧 形成较大
的环 流 。
23 两个变压器的阻抗 电压应相等( - 最多不超过± 0 。 1%) 这是 因为并列运行 变压器的负荷是按 其阻抗 电压 值成反 比分配 的, 若阻抗 电压值相差过 大, 则起不到均衡负荷的作用, 严重时 将会使阻抗电压值较小 的变压器过负荷 。
的正常工作 , 变压器并列运行的变 比相差不宜过大。
32 阻 抗 电 压 不 等情 况 下 变 压 器 的并 列 运 行 .
当同时带上负荷后各台变压器能合理地分配负荷,即应该 按
照它们各 自的容量 比例来分担负荷 。 因此, 为了达到理想的运 行情况 , 变压器并列运行时必须满 足下面技术条件 :
2 两个 变 压 器 的 容量 之 差 不 宜 过大 ( 多不 超 过 31 如 果 . 4 最 :。 )
因此 , 应尽 量使并列运行 变压器 电流、 电压 、 阻抗 电压等值 同 时, 但变压 器并列运行 中常会遇到 电压 比 、 百分阻抗 不完全
相 同 的情 况 , 时 应 采 取必 要 的 措 施 . 保 变 电 站 变 压 器 运 这 确
电力变压器经济运行分析
![电力变压器经济运行分析](https://img.taocdn.com/s3/m/e3964affc281e53a5902ffaf.png)
电力变压器经济运行分析变压器是电力系统的重要设备,被广泛应用到工农业生产当中,尤其是近年来我国农电建设的发展,极大的促进了农业经济的发展。
随着人们对节能减排的重视程度的提高,变压器的经济运行成为当前电力企业重点研究的问题。
标签:变压器;经济运行;原理;实现;方法电力变压器经济运行是在满足生产、生活需要的前提下,减少能源的浪费,提高电力能源的有效利用率,实现电力资源的可持续发展。
本文中探讨了影响电力变压器经济运行的重要因素,就如何实现电力变压器经济运行进行了阐述。
1 变压器工作原理当电力变压器的一次绕组连接交流电源以后,会在交变电流流过绕组内部的时候产生磁通,受到磁通的作用,铁芯中就会有交变磁通产生,也就是说一次绕组通过电源吸取电能后转化为磁能,在铁芯中同时交(环)链原、副边绕组(二次绕组),因为受到电磁感应的作用,会分别在原、二次绕组产生频率相同的感应电动势。
假如这个时候二次绕组连接负载,在二次绕组受到感应电动势的作用时,就会产生电流负载,铁芯中的磁能又转换为电能。
2 影响变压器经济运行的原因分析变压器的经济运行影响着电网输配电效率,降低变压器损耗优化供电网是电力工作的主要内容。
(1)变电技术方法滞后。
技术方法的滞后是影响电力变压器经济运行的重要原因之一。
目前,在主变的经济运行计算分析和经济运行点确定工作中,人工仍旧占很大比重,缺乏技术可靠性。
另外,目前变压器经济运行方案的执行,主要是以负荷变动为依据,在变电站值班人员与调度员的配合下,了解負荷变化,从而进行主变经济运行,这种方式自动化程度低下,同样存在可靠性不足的情况。
(2)用电超负荷,影响电力变压器的经济运行。
大多数220kV变电站和部分110kV变电站负荷较重,无法进行经济运行。
在夏季、冬季用电高峰期间,电网负荷与供给需求不断提高。
在这一过程中,保电任务重,经济运行时段受限。
在规律性用电高峰期时保电任务繁重,无法开展经济运行。
另外重大检修方式下,供电压力较大,从电网安全和供电可靠性出发,也不利于经济运行的发展。
两台变压器并列运行的思考
![两台变压器并列运行的思考](https://img.taocdn.com/s3/m/77cb3b7525c52cc58bd6bed6.png)
两台变压器并列运行的思考尼玛次仁 国网西藏阿里供电有限公司摘 要:基于当前用电需求的快速增加,使得变压器始终处于运行状态。
而为了有效保障变压器运行的安全性与可靠性,全面增强实际运行灵活程度,就一定要采取具有针对性的措施,实现多台变压器的并列运行。
其中,运用相对广泛的就是两台变压器的并列运行。
为此,文章将变压器作为研究重点,阐述了两台变压器的并列运行问题,以供参考。
关键词:两台变压器 并列运行 思考所谓的变压器并列经济运行,具体指的就是基于变压器安全运行与供电量正常,全面优化当前设备,针对不同区域经济条件,正确地选择运行方式,更好地优化变压器的负荷调整,全面改进电能损耗,最终提升电源侧功率因数。
因而,文章将针对两台变压器的并列运行问题展开详细地研究与讨论,有效实现运行的经济性。
一、并列运行概述变压器并列运行,具体指的就是将不低于两台的变压器,通过一次绕组与二次绕组分别与同一母线连接,而这也被认为是变压器并列运行,如图一所示:图一 变压器并列运行二、两台变压器并列运行的重要意义现阶段,我国经济增长速度加快,所以,对电力需求也更加依赖,为此,电力系统运行的正常性已经成为经济稳定发展的重要前提。
其中,变压器并列运行使应对上述问题的关键,实现并列运行可以保证供电可靠性,同时,还能够全面提升运行的经济性。
单台变压器在实际运行的过程中,所承受的负荷相对较大,所以,如果出现问题就很难保障电力供应的效果。
而采取并列运行的方式,如果其中某一台变压器发生故障,或者是正处于检修期间,不会对其他变压器运行产生影响,能够使供电更加持续。
在此基础上,如果用电负荷不大,还能够降低变压器空载的损耗,全面优化了电网功率因数,所以,有效地提升了经济性,方便变压器检修或者是分期安装工作的开展。
基于此,单台变压器作制造的传输容量有限,而大型电网对变压器传输容量的要求还很高,因而,仅由一台变压器完成是远远不够的。
但是,在实现变压器运行以后,多台变压器可以采用并列运行的方式,有效地扩大了传输的容量,进而更好地达到大型电网的传送要求。
[能源化工]变压器并列运行
![[能源化工]变压器并列运行](https://img.taocdn.com/s3/m/7a7d521a6d85ec3a87c24028915f804d2b168735.png)
简介:变压器并列运行条件,电流速断保护整定关键字:变压器并列运行1.变压器并列运行的概念将两台或多台变压器的一次侧以及二次侧同极性的端子之间,通过同一母线分别互相连接,这种运行方式就是变压器的并列运行。
2.变压器并列运行的目的及优点2.1提高变压器运行的经济性。
当负荷增加到一台变压器容量不够用时,则可并列投入第二台变压器,而当负荷减少到不需要两台变压器同时供电时,可将一台变压器退出运行。
特别是在农村,季节性用电特点明显,变压器并联运行可根据用电负荷大小来进行投切,这样,可尽量减少变压器本身的损耗,达到经济运行的目的。
2.2提高供电可靠性。
当并列运行的变压器中有一台损坏时,只要迅速将之从电网中切除,另一台或两台变压器仍可正常供电;检修某台变压器时,也不影响其它变压器正常运行从而减少了故障和检修时的停电范围和次数,提高供电可靠性。
2.3节约电能,实现节电增效。
比如本局南曹变电站装有4000kV A和3150kV A两台变压器。
经过对两台变压器运行情况进行计算,并列运行一年后,节约电能10.2万Kwh,节电效果非常明显,降低了资金投入。
3.变压器分别接在两段母线上,两台分开带几条线路运行时的缺点3.1出现大马拉小车的现象,当负荷增加到一台不够用,而并列运行又不可能时,两台变压器分别带几条线路运行,由于出线固定,其中一台因带线路少或负荷小,就会出现大马拉小车现象,增加损耗。
3.2当线路用电负荷增大,而向它供电的一台变压器容量不够时,就会导致变压器过负荷,影响经济运行及供电可靠性。
4.变压器并列运行的理想状态4.1变压器空载进绕组内不会有环流产生4.2并列运行后,两台变压器所带负载与各自额定容量成正比,即负载率相等。
5.变压器并列运行应满足的条件5.1变压器的接线组别相同。
5.2变压器的变比相同(允许有±0.5%的差值),也就是说,变压器的额定电压相等。
以上两个条件保证了变压器空载时,绕组内不会有环流,环流的产生,会影响变压器容量的合理利用,如果环流几倍于额定电流,甚至会烧坏变压器。
变压器并联运行分析
![变压器并联运行分析](https://img.taocdn.com/s3/m/9510be711711cc7931b7160b.png)
综上所述 . 变压 器 并 联 运 行 是 增 强 供 电灵 活 性 、 高 供 电可 靠 性 提
器 并 联 运 行 得 到 了大 范 围 的 采 用 。
@5 8变 1 0 K A与 5 6变 2 0 K A并联 带所有负载运行。 4 0V 0 2 70V @5 2 1 0 K A与 56变 2 0 K A并联带所有负载运行。 3 变 0V 6 2 70V ( 4  ̄5 8变 1 0 K A、 3 0 V 5 2变 1 0 K A与 5 6变 2 0 K A并联 0 0V 6 2 70 V
运 行 得 到 了大范 围 的采 用 。
因为 不 同容 罩 的 变压 器 阻 抗 值 相 差 较 大 , 荷 分 配 很 不平 衡 。 负 3 变 压 器 并 联 运行 实例 分 析
31 动力 系统 配 电 情况 介 绍 。 . 动力系统所属 的 4 #变 电所 共 有 三 台 变 压 器 :一 期 工 程 的 编 号
酡 进 行 了计 算 分 析 , 满 足 “ 对 负 荷 失 配 率 一 般 不 大 于 10% 时 ” 短 时 在 相 的
并 联运 行 情 况 进 行 分
并联运行
供 电可 靠 性
23 短路 阻抗 相 同 , 量 控 制 在 允 许 偏 差 范 围 ±1 % 以 内 , 应 . 尽 0 还 注 重 极 限 正 分接 位 置短 路 阻 抗 与 极 限 负 分 接位 置短 路 阻 抗 要 分别 相
壤
3 2 变压 器 并 联 施 工 简 图。 .
L L』 1
图 2 3 两 台变压器 的并联运行 —O a 单线 图 ) b) 等效电路图
变压器的经济运行计算与分析
![变压器的经济运行计算与分析](https://img.taocdn.com/s3/m/bcfa51abd1f34693daef3e13.png)
关键词:变压器;经济;计算;分析
中图分类号:TM406
文献标识码:B
文章编号:1006-6519(2007)04-0070-02
The Economical Operation Calculation and Analysis of Transformer
SHI Wei
为了提高供电的可靠性和适应负荷发展的需
表 3 各种负荷下不同运行方式的损耗
总负载
/kV·A
200 400 600 800 1 000 1 200 1 400 1 600 1 800 2 000 2 200 2 400 2 600 2 800 3 000 3 200 3 400 3 600 3 800 4 000 4 200 4 400 4 600 4 800 5 000
设备,所以使变压器在较经济的状况下运行,是降低
利用(2)或(3)式可以计算出不同负荷下各变压器
电力网损耗的主要措施之一。文章就变压器的经济运
负载与损耗的对应数据并可绘制各变压器的损耗曲线。
行计算作简要介绍。
1 变压器经济运行的有关参数
3 求取各种运行方式下的曲线的交点
根据变电站的实际情况可以确定不同的运行方
单台运行
2号主变
1号主变
负载系数 0.05
运行损耗 /kW
8.494 54
负载系数 0.04
运行损耗 /kW
8.449 1
0.1
8.868 16
0.08
8.688 82
0.15
9.490 86
0.12
9.087 35
0.2
10.362 64
0.16
9.645 29
0.25
11.483 5
