钣金折弯系数表含计算公式.docx

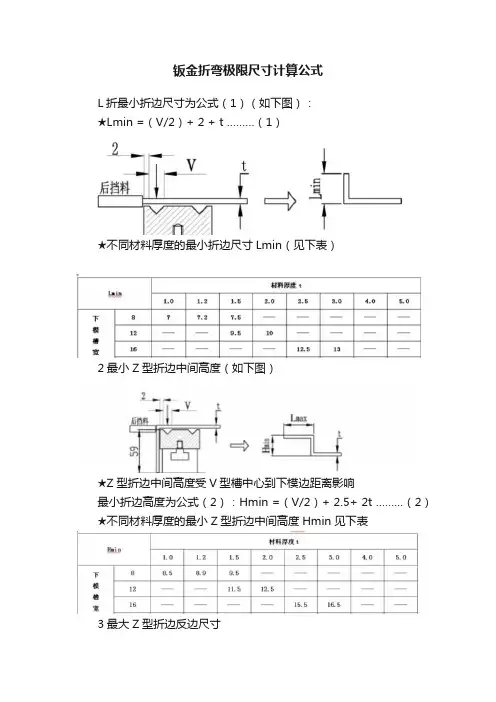

钣金折弯极限尺寸计算公式
钣金折弯极限尺寸计算公式
L折最小折边尺寸为公式（1）（如下图）：
★Lmin =（V/2）+ 2 + t (1)
★不同材料厚度的最小折边尺寸Lmin（见下表）
2最小Z型折边中间高度（如下图）
★Z型折边中间高度受V型槽中心到下模边距离影响
最小折边高度为公式（2）：Hmin =（V/2）+ 2.5+ 2t (2)
★不同材料厚度的最小Z型折边中间高度Hmin见下表
3最大Z型折边反边尺寸
★3.1最大Z型折边反边尺寸（如下图），
通常的开关柜左门为Z型折边，其反边尺寸受下模及模座高度影响，最大反边高度为公式（3）：Lmax = 59 + t (3)
★3.2当Z型折边中间高度小于30时，不同材料厚度的Z型折边最大反边尺寸见表7，当Z型折边中间高度较大时，受折弯机下模座不同部位影响，其反边最大尺寸应现场确定。
4U型折边
★4.1（如下图）
受机床及模具影响，U型折边宽度H1不能太小，高度H2不能太大；当H2满足表5的最小折边尺寸时，H1最小值公式为（4）：H1 = 12 + 2t (4)
★4.1.1H1的数值见下表
★4.1.2当H1值较大时，应满足：H2 ＜ H1- 35 。
4.2四面折边最大高度H
★受模具影响四面折边最大高度Hmax ＜ 175（如下图）。
钣金工艺分析及技术应用。
折弯系数表
板厚折弯系数 板厚 折弯系数 折弯展开计算(折弯角度为90°): L=L1+L22δ+ZL:展开长度L1:边长1(见右图)L2:边长2(见右图)δ:板厚Z:折弯系数(见下表)铁板:1.0 1.2 1.5 1.8(热板)2.0 2.53.0 Z 无0.4 0.5 0.6 0.75 0.8 1 无刨槽折弯 (冷板) 22 2、5 * 3、25 4、2 5 刨槽折弯 (冷板) 11 1、5 * 2、0 2、5 3 无刨槽折弯(热板)* * 3 * * 5 不锈钢板:1.01.2 1.5 1.82.0 2.53.0 Z无 0.4 0.5 0.6 0.75 0.8 1 全国注册建筑师、建造师考试 备考资料 历年真题 考试心得 模拟试题Q/ZB J65—20101钣金展开计算方法2、1 板料在弯曲过程中外层受到拉应力,內层受到压应力,从拉到压之间有一既不受拉力又不受压力得过度层为中性层;中性层在弯曲过程中得长度与弯曲前一样,保持不变,所以中性层就是计算弯曲件展开长度得基准。
2、2 中性层得位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度得中心处;当弯曲半径较小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心得內侧移动。
中性层到板料內侧得距离用λ表示(见图一)。
3 折弯模具:我们使用得小松数控折弯机所配套得普通折弯模具Ｖ型槽宽度通常为适用该折弯模得板厚得５－６倍。
板厚与适用V型槽宽(见表1)。
表1 板厚与适用V型槽宽参数板厚(t) 1、0, 1、2,1、51、5,2、0 2、5,3、0 3、0,4、0,5、0适用Ｖ槽宽度81216254 展开计算方法: 4、1 90°折弯(一般折弯)Q/ZB J65—201024、1、1 (如图二),由于我们常用得折弯上模得尖角通常小于0、5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数得影响因素主要取决于折弯下模槽宽V与材料厚度t。
折弯系数表
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 2.5 * 3.25 4.2 5 刨槽折弯（冷板）1 1 1.5 * 2.0 2.5 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
钣金折弯计算公式表
钣金折弯计算公式表包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.折弯扣除公式长度长度板厚角度半径K因子扣除值L1L2tα°rkBD30503802.60.456.45编辑绿色部分得出注：角度范围大于0小于180°常用扣除值参考碳钢(SPCC、SPHC、Q235等)R角V槽161.381.6101.6101.9122.3142.6162.6163.2204254255.1325.1326.440常用碳钢选用下模时以6倍的板厚为准不锈钢(SUS304等)R角V槽1.381.6101.9122.6162.6163.8204255.132板厚(T)1.01.21.51.62.02.32.53.03.24.04.55.06.08.0扣除(BD)1.72.12.62.83.43.94.355.56.87.78.610.112.5板厚(T)1.01.21.52.02.53.04.04.5扣除(BD)2.12.533.64.75.87.38.7包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.5.06.01011.66.4406.440一般情况下不锈钢T大于3毫米用下模时以8倍的板厚为准(包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.扣除公式除值参考SPHC、Q235等)K值0.4630.450.460.4320.450.4660.4620.450.450.4650.4270.4570.4340.4 97最低折弯高度(H)4.55.77791011.51212.217.518262733模时以6倍的板厚为准SUS304等)K值0.290.310.3450.4820.360.3880.3850.352K值0.290.310.3450.4820.360.3880.3850.352包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.0.350.350.3340.334下模时以8倍的板厚为准(铁素体不锈钢按碳钢计算)包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.包括铁素体、不锈钢的折弯展开计算及相关参数,扣除值自由角度计算不受垂直90°限制,计算精度0.5mm以内.。
折弯系数表
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载折弯系数表地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+Z L:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z：折弯系数（见下表）铁板：不锈钢板：全国注册建筑师、建造师考试备考资料历年真题考试心得模拟试题Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
钣金折弯系数表和计算公式
钣金折弯系数表和计算公式
(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
钣金折弯系数表
钣金折弯系数
钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。
PROE在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。
计算公式如下：
L=0.5π×(R+K系数×T)×(θ/90)
L: 钣金展开长度（Developed length）
R: 折弯处的内侧半径（Inner radius）
T: 材料厚度
θ: 折弯角度
Y系数: 由折弯中线（Neurtal bend line）的位置决定的一个常数，其默认值为0.5（所谓的“折弯中线”）。
可在config中设定其默认值initial_bend_factor
在钣金设计实际中，常用的钣金展平计算公式是以K系数为主要依据的，范围是0～1，表示材料在折弯时被拉伸的抵抗程度。
与Y系数的关系如下
Y系数=（π/2）×k系数。
(完整版)钣金折弯展开系数计算
一.规范LASER工程图面,达到作业的快速准确.二NWE冲件样品中心.三.1.除非特别指明,工程图毛刺面一律向下;2.主视图本工程LASER加工像素放在0层,前次加工像素放在对应的加工图层;3.若作二次加工, 则须追加定位治具孔(一般取工件最大外形), LASER图按像素加工次序拆分为多张图纸, 图档命名参照《CAD档案管理作业标准》.在后续的LASER工程图中, 前次LASER加工的像素置于LASER层, 本次加工像素(包括治具孔)置于0层; 治具孔线型改为DASHDOT; 治具内孔最右与最上边的线段向外偏移0.1mm.4.尺寸标注:a.标注形式以UNIT2为准;b. 以像素最大外形尺寸的左下角点作为原点, 用坐标标注方式标注;c. 所有圆孔尺寸﹑工件最大外形尺寸﹑外形边界尺寸均须标注;d. 当工件展开后外形相似而实际不对称时,在二次加工工程图中一定要标注不对称处的尺寸, 并在NOTE中注明工件不对称.5.DXF档输出完成LASER工程图后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.四.规范NCT工程图面,达到作业的快速准确.五NWE冲件样品中心.六.1.受现场加工模具的限制,NCT加工范围如下:<1>可冲制材料及板厚:铁: 0.6~2.0 铝: 0.6~2.3<2>冲孔最小孔径 1.5, 狭缝最小宽度1.5;<3>可冲制的外R倒角:R2.0 ,R3.0 ,R4.0 ,R5.0 ,R6.0 ,R7.0 ,R8.0 ,R10.0;<4>可使用的特殊刀参见附件一.2.本次加工像素分别置于0层﹑HIDDEN层, 前次加工像素放在对应加工图层; 成形部分必须画出剖视图. 剖视方向一律向左或向上;3.图中须注明加工前毛刺面方向.4.尺寸标注采用坐标标注方式, 标注形式以UNIT1为准; 图中只标注NCT加工部分的尺寸及最大外形尺寸, 尺寸尽量标注齐全;坐标原点由NCT机床夹爪(X向可移动)和侧定位板(固定)决定, 图面标注坐标原点必须和NCT机器原点一致,如下图所示:注: 侧定位板的位置尺寸如图所示, 与其相接触的那条边作为X向零线.5.二次加工时为防止加工时伤及夹爪, 当前加工像素必须在Y 80.0的区域, 以避开危险区域.6.当工件展开后外形相似而实际不对称时, 二次加工工程图中一定要标注不对称处的尺寸, 并在NOTE中注明工件不对称.7.DXF档输出完成NCT工程图面后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.一.规范压板简易模具设计, 达到易模设计的快速﹑准确.二.NWE冲件样品中心三.压板易模: 由几块钢板迭合而成, 用来在油压机﹑冲床上成形五金板件上抽形﹑抽孔部分的简易模具, 易模零件用LASER加工.四.1. 图面标准:a. 各易模零件仅画出正面视图供LASER切割, 若侧面方向须修磨, 则侧视图也须画出;b.易模各零件按装配顺序(冲子,上模, 下模)在图面上排列,并在零件下面依次注明: 易模编号,材质,厚度(数量,)LCC檔名;例:例: A03 SUS301 T=2.4 2PCS數量厚度材質易模編號注: 易模编号按零件堆栈次序, 从上到下, 按(A01﹑A02﹑A03……)依次编码, 在与本体相接触的上﹑下模部分, 编码后加E, 如A02E ; LCC档名在转CAM后用笔写上.c.易模图中必须附上成形后产品的局部剖视图,并注明与工程图中对应剖视编号,如"SECTION A-A".d.图面须标注易模各零件最大外形尺寸﹑成形部分形状尺寸﹑定位尺寸.2. 设计标准典型的压板易模工作方式见下图:设计时一般以外形定位,冲子与下模尺寸决定凸包形状与尺寸,上模用来定位冲子,在设计时参照下列设计原则:2.1 冲子与上模之间的配合间隙0.05(单边),避免现场装配加工困难.2.2 抽形高度按原设计尺寸增加0.1, 并按四舍五入取到小数点后一位;2.3 抽形时,下模高度等于工件抽形高度,冲子高度等于上模与下模高度之和; 抽孔时,下模高度等于抽形高度加上2倍料厚(至少1.5mm),并取整数,冲子高度等于上模﹑下模﹑本体和料厚之和,并取整数.2.4 当模具厚度由几块不同料厚凑足时,须在模具对角处作定位装配销孔. 孔径一般为 6.05, 8.05, 10.05;2.5 当工件近似对称而导至加工时易产生方向性错误,在设计时要避免易模设计完全对称.2.6 用易模成形时, 易模成形部分高度比成形部分设计高度增加0.2, 以保证有足够的回弹量;2.7 当抽形易导至工件变形时,则要考虑使用优力胶,在上模周围布置压料孔,最小宽度为20mm,如下图A所示:A B2.8前加工工程图上用压板易模加工部分尽量用一套易模一次成形,当一个工件的成形须用多套易模完成时, 要注意抽形的避位问题.2.9当段差部分宽度 30.0时, 用折床易模加工, 当宽度 30.0时, 用压板易模加工, 设计时注意:a.易模成形部分面积应大于展开部分面积: 下模段差成形部分取工件上段差对应投影尺寸, 其它部分取外边孔口尺寸; 冲子段差成形部分取工件上段差对应投影尺寸(与下模部分对应相差一个料厚), 其它部分由本体展开部分向外偏移一半的缝隙宽度, 如图B所示:b.成形部分向后移0.4~0.6(视宽度而定, 宽度为50.0时后移0.6), 如图B所示:(影线部分为成形区域)2.10 易模材料及易模厚度的选用:当料厚小于2.0时, 选用SUS301﹑GI材料;当料厚大于2.0时, 选用SPHC, 并且优先选用2.0﹑3.0﹑4.0﹑5.0﹑6.0﹑8.0等厚度一.规范LASER CAM 作业,使切割工件符合工程图面要求,并达到作业的快速统一.二.NWE冲件样品中心.三.LASER CAM: 计算机辅助激光加工编程.PART: 附带激光加工参数的图形.JOB: 将PART排列到板材上生成的文檔.LCC文檔: 激光加工专用程序代码文文件.引线: 为避免在激光切割初始穿孔时对产品质量产生的不利影响,而在废料区预先切割的一段距离.脉波穿孔: 在初始穿孔阶段,激光机以脉波方式输出功率,采用这种方式可获得良好的穿孔质量,一般用于厚板,微孔及单线切割,特殊材料的切割.直接穿孔:在初始穿孔阶段,激光机用激光光直接将板材击穿,采用这种方式可缩短穿孔时间.脉波切割: 在切割过程中,激光机以脉波方式输出功率,采用这种方式可获得好的切割质量,一般用于厚板､微孔切割和特殊材料的切割.连续切割: 在切割过程中,激光机以连续波的方式输出功率,采用这种方式可缩短切割时间.一般情况均采用该种方式加工.四.(一)PART部分.该部分内容规定了从DXF档读入到附带加工参数图形完成的过程中要求达到的技术指标.1.DXF档输入(1) 确认输入的DXF文件与对应工程图是否相符, 是否有遗漏或增加像素.(2) 检查DXF文件是否有断线､断点和重迭线,若有则应对其清除及串接.(3) 将图形最大外形之左下角点置于(0,0)点.2.切割方式的选择切割方式有如下几种:连续切割､脉冲切割､刻蚀.(1) 下列情形应选有脉冲切割方式:A:切割材质为马口铁(SPTE).B:切割直径小于料厚之圆孔.C:切割厚度大于4mm的材料.(2) 图面有要求刻字､线､及图案标记的部分,选用刻蚀方式.(3) 其作余一律用连续切割方式.3.引线方式的选择(1) 一般情况下, 引割线长度设定为5mm, 采用直线切入及直接引出方式. 小工件引割长度可适当减少. 在下列情形中,必须设定为脉冲穿孔方式:A:单线切割.B:切割直径小于料厚之圆孔.C:切割材质为马口铁(SPTE).D:切割厚度大于4mm之材料.(2) 引割线位置的设定应考察到散热及节省材料之因素.不得将引线设在尖角､圆弧及易模成形定位边之部位.4.切割路径设定及调整(1) 选择路径优化之选项.(2) 尽量避免经过已加工的孔.(3) 加工网孔类形的孔时,选用飞行切割方式.5.加工像素的补正设置应特别注意二次加工像素､单线､未闭合轮廓的补正设置, 其方式分为:自动补正､左补正､右补正和不补正. 具体操作参见《LASER切割补正设置作业标准》.(二) JOB部分1.确认插入相同版次的对应PART工件, 并确认材料与相应板材规格的一致性.2.工件必须放置于板料之左下角点,且排版时应考虑用料经济性. 一般情况下, 工件与板料边界离设定为10mm, 工件间的安全距离设定为5mm.3.一张板上排一种工件(即一种工件生成一个.LCC文檔).(三) 后处理及NC代码输出1.可依据工件之材质､料厚选择恰当之激光加工参数, 生成一份工作报表, 可从中获取单件切割工时, 材料利用率等数据.2.模拟切割, 检查是否有异常情形发生, 在档案总管中打开相应之.LCC文, 检查工件排版有无异常,3.依据切割方式之不同, 正确修正M指令.(四).相关文档管理应正确管理､存放作业过程中生成之各种文档. 具体操作参见《激光档案管理作业标准一.规范NCT程序转换作业, 使作业快速､规范, 从而保证产品质量符各工程图面要求.二.NWE样品中心.三.1.准备工作1) 在程序转换工作前, 先取得工件图纸､相应DXF文文件等资料．2) 评估工件图纸的加工工艺, 检查是否有合适刀具及工程排配的合理性.2.图形编辑部分1) 确认输入的DXF文件图形是否与工程图面一致, 有无遗漏或增加像素.2) 必须对输入之图形进行消除重迭线并串接处理, 以使图形便于加工.3) 将编修好的图形原点,搬移至规定位置.A 下料加工将图形最大外形之左下角点移至(20,100)点.B 二次加工像素将X向､Y向靠位边延长线交点移至(0,0)点.4) 生成并存储.GRP文檔.3.排刀加工部分1) 选用“自动排刀”､选线､选圆弧等排刀加工指令对图形进行排刀,在这一部分作业中,需做到以下几点:A 确认刀具选用是否正确,注意刀模数量.B 确认刀具安装是否正确,注意刀具型号匹配.C 确认排刀时是否有废料留落于工作台上,应采用全冲落或留料连接.D 确认是否正确设置留料或架桥.E 有特殊刀具时, 应正确添加M指令.2) 进行刀具路径仿真.检查刀具编排是否合理.应注意以下几点:A 排刀应遵循:先小后大,先圆后方,先常用后特殊的一般原则.刀具尽量做到少选,选刀尽量往大的方向选, 并保证切边总长不小于所选刀具长度的1.5倍.B 有特殊刀具的工件加工时, 应注意相邻加工像素之间的距离, 避免凸形在加工时相互造成损伤, 相邻加工像素中心间距应大于刀具上模直径.C 外形冲裁时,X方向刀具置于后, 且靠近夹爪水平边最后冲.D 检查有无有危险区内的冲裁动作.E 生成并储存.PPF文檔.3) 将刀具路径多数取, 应注意留料宽度是否足够, 并考虑排版的经济性.4.NC代码输出1) 检查生成的NC代码中材料､厚度､规格是否正确,有使用特殊刀具的有列M指令生成.2) 检查.CNC文文件命名及存放路径是否正确.5.相关文档管理在程序转换过程中所产生的.GRP､.PPF､.CNC文档的命名及存放的相关规定, 参见《NCT程序转换档案管理作业标准》一.正确设置补正参数,确保切割工件内孔、外形、未闭合轮廓线尺寸精确.二.NWE 冲件样品中心三.LASER二次加工:因工艺上的需求或设计变更,要求对成品或未成品进行补正切割加工.其一般通过治具定位,编程时保证治具内形的左下角点与加工工件的左下角点(图形零点)重合.切割补正:为了避免LASER光束(直径约0.2MM)影响,依切割轮廓类型不同(内孔或外形或未闭合轮廓线)对LASER切割位置进行调整从而保证产品的呎寸精确的方法. 补正方式有内补正、外补正、自动补正、不补正.四.1. 工件本体切割软体能自动判别工件的内孔和外形,分别对其设置补正的方式,因此,将补正方式设置为自动补正.2. 二次加工工件(两种情况)a 二次切割时切割内孔第一次切割之定位孔及第二次切割之工件内孔,补正均设置为内补正方式.b 二次切割时切割内孔,并切割形成工件外形第一次切割之定位孔及第二次切割之工件内孔,补正设置为内补正方式.工件之外形切割补正设置为外补正方式.3. 未闭合轮廓线切割a 线间距较大,可以忽略补正值时,于PART中将未闭合轮廓线补正设置为OFF,即生成代码G40.b 线间距较小,补正之值不能忽略时,将相关未闭合轮廓线往相反方向偏移0.1MM再将补正设置为OFF, 即生成代码“G40”.。
钣金折弯面积计算公式
钣金折弯面积计算公式钣金折弯是一种常见的金属加工方法，通过对金属板进行折弯，可以制作出各种形状的零件和构件。
在进行钣金折弯加工时，需要准确计算折弯面积，以确保加工的精度和质量。
本文将介绍钣金折弯面积的计算公式及其应用。
钣金折弯面积的计算公式为：折弯面积 = (L + K × T) × B。
其中，L为折弯长度，K为折弯系数，T为板厚，B为板材宽度。
折弯长度L指的是折弯线的长度，即折弯部分的边缘长度。
折弯系数K是一个与材料性质和折弯角度有关的常数，通常需要根据实际情况进行调整。
板厚T和板材宽度B则是材料本身的尺寸参数。
在实际应用中，钣金折弯面积的计算公式可以帮助工程师和技术人员准确地计算出折弯部分的面积，从而确定所需的材料数量和加工工艺。
这对于提高生产效率、减少材料浪费具有重要意义。
钣金折弯面积的计算公式还可以帮助工程师进行设计优化和工艺优化。
通过对不同折弯长度、折弯系数、板厚和板材宽度进行组合和调整，可以找到最合适的折弯方案，从而降低成本、提高质量。
除了计算公式外，还需要注意一些与钣金折弯面积相关的技术要点。
首先，折弯长度L的测量需要非常准确，可以使用尺子或测量仪器进行测量。
其次，折弯系数K的选择需要根据材料的性质和实际折弯情况进行调整，通常需要进行试验和验证。
最后，板厚T和板材宽度B的选择也需要考虑到材料的特性和实际加工情况。
在实际生产中，钣金折弯面积的计算公式可以与CAD软件、数控折弯机等设备和工具结合使用，实现自动化和智能化的生产。
通过输入相关参数，系统可以自动计算出折弯面积，并生成相应的加工程序，从而提高生产效率和产品质量。
总之，钣金折弯面积的计算公式是钣金加工中的重要工具，可以帮助工程师和技术人员准确地计算折弯部分的面积，优化设计和工艺，提高生产效率和产品质量。
通过不断的实践和总结，我们可以进一步完善和优化钣金折弯面积的计算方法，推动钣金加工技术的发展和进步。
折弯精准计算公式及系数，看看准不准！
折弯精准计算公式及系数，看看准不准！
问：我也是钣金人，怎么加入组织？
答：点标题下方蓝字“钣金圈
一.铁板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R>0.5）
展开尺寸=L1+L2-2T+系数
备注：1. 2.5/SGCC孔边到折弯内寸是3.8MM时不会拉料，孔径
5.4，R0.5，V12
二、铁板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
三、铁板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
四、铝板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R〉0.5）
展开尺寸=L1+L2-2T+系数
五、铝板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
六、铝板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
七、压死边系数（先使用插深下模折小角度，再用压平模压死边）
上图：展开尺寸=L1+L2-0.55T
上图：展开尺寸=L1+L2-0.55T+0.7W（W≤T）
上图：展开尺寸=L1+L2+3.14*（R+m）（2R>T）
T≤2.0,m=0.4T;
2.0<T≤
3.2,m=0.3T;
八、压段差系数
1、当W≥2T时：展开按照两次单折计算；
2、当W<2T、H≥2T时：展开按照两次单折计算；
3、当W<2T、H<2T时：展开尺寸=L+（H-T）*0.7；
4、当W<2T、H=T时：展开尺寸=L+0.15T；。
最新钣金折弯系数表和计算公式
钣金折弯系数表123456钣金折弯系数钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。
PROE 在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。
计算公式如下：L=0.5π×(R+K系数×T)×(θ/90)L: 钣金展开长度（Developed length）R: 折弯处的内侧半径（Inner radius）T: 材料厚度θ: 折弯角度Y系数: 由折弯中线（Neurtal bend line）的位置决定的一个常数，其默认值为0.5（所谓的“折弯中线”）。
可在config中设定其默认值initial_bend_factor 在钣金设计实际中，常用的钣金展平计算公式是以K系数为主要依据的，范围是0～1，表示材料在折弯时被拉伸的抵抗程度。
与Y系数的关系如下Y系数=（π/2）×k系数上海2010年世博会PPTNO.1张PPT: 无解说词NO.2张PPT：尊敬的各位来宾，各位朋友。
今天我们很荣幸能代表中国上海来为大家介绍我们上海和即将在我们上海举办的2010年7上海世博会。
希望各位能通过我们接下来两分多钟的简短介绍对我们美丽的上海与令人期待的2010年上海世博会能有更进一步的认识与了解。
谢谢！NO.3张PPT：众所周知，我们大上海早在上世纪二、三十年代就被誉为“远东第一大都市”，其时尚与繁华的程度可见一斑。
“文人骚客、志士英豪、商贾（gu）名流，云集海上”早已成为往事，现如今的大上海仍旧是备受全中国乃至全世界瞩目的一颗冉冉上升的新星！NO.4张PPT：我们大上海的交通线可谓纵横交错，四通八达，体现出作为新兴的世界经济、金融、贸易中心所应具备的实力。
大上海的发展进程犹如穿梭于南浦、黄浦与卢浦三条巨龙之间，大上海经济腾飞的速度仿佛驰骋在磁悬浮轨道之上！NO.5张PPT：便利的交通载着四方来宾大快朵颐我们大上海驰名中外的美食小吃。
钣金折弯系数表和计算公式之欧阳家百创编
钣金折弯系数表
欧阳家百（2021.03.07）
钣金折弯系数
钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。
PROE在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。
计算公式如下：
L=0.5π×(R+K系数×T)×(θ/90)
L: 钣金展开长度（Developed length）
R: 折弯处的内侧半径（Inner radius）
T: 材料厚度
θ: 折弯角度
Y系数: 由折弯中线（Neurtal bend line）的位置决定的一个常数，其默认值为0.5（所谓的“折弯中线”）。
可在config中设定其默认值initial_bend_factor
欧阳家百创编
在钣金设计实际中，常用的钣金展平计算公式是以K系数为主要依据的，范围是0～1，表示材料在折弯时被拉伸的抵抗程度。
与Y系数的关系如下
Y系数=（π/2）×k系数
欧阳家百创编。
总结的各种钣金折弯展开计算公式真是太全了
总结的各种钣金折弯展开计算公式真是太全了1.折弯一刀展开图例和计算公式A、B--工件弯边长度P'一弯边折弯系数(折弯系数：弯一刀城一个系数)R--弯边圆角(一般为板厚)T-—材料厚度展开长度L=A+B-P’即L=25+65-5.5=84.5按表1板厚为3下模为V25折弯系数为5.5注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同。
2.折弯二刀展开图例和计算公式A(A1)、B--工件弯边长度P'——弯边折弯系数(折弯系数：弯一刀减一个系数)R--弯边圆角(一般为板厚)T--材料厚度展开长度L=A+T+B-2xP’即L=50+2+50-2×3.4=95.6按表1板厚为2下模为V12折弯系数为3.4注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同3.折弯三刀展开图例和计算公式A(A1)、B(B1)-一工件弯边长度P'——折弯系数(弯一刀减一个系数)R--弯边圆角(一般为板厚)T—-材料厚度展开长度L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8按表1板厚为2下模为V12折弯系数为3.4注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同4.折弯四刀展开图例和计算公式A(A1)、B(B1)-一工件弯边长度P'——折弯系数(弯一刀减一个系数)R--弯边圆角(一般为板厚)T—-材料厚度展开长度L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8按表1板厚为2下模为V12折弯系数为3.4注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同4.折弯四刀展开图例和计算公式A、B(B1)—一工件弯边长度P’—-弯边折弯系数(折弯系数：弯一刀减一个系数)R--弯边圆角(一般为板厚)T-—材料厚度展开长度L=A+A+B+T+T-4xP’即L=25+25+100+1.5+1.5-4×2.8=141.8按表板厚为1.5下模为V12折弯系数为2.8注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同5.折弯六刀展开图例和计算公式A(A1)、B(B1)一工件弯边长度P'—弯边折弯系数(折弯系数：弯一刀减一个系数)R--弯边园角(一般为板厚)T一材料厚度L=A+T+A+T+B+B1+B1-6xP’即L=50+1.5+50+1.5+150+20+20-6×2.8=276.2按表1板厚为1.5下模为V12折弯系数为2.8注：按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同。
钣金折弯系数表
折弯系数计算
以下方程用来决定使用折弯系数数值时的总平展长度。
Lt= A + B + BA
向左转|向右转
向左转|向右转
钣金折弯系数表：
铁板△T
0.1
8
0.2
4
0.3
0.3
6
0.4
2
0.45 0.48
0.5
4
0.57 0.6 0.75 0.9 0.96 1.05 1.2 △K
1.0
2
1.3
6
1.7
2.0
4
2.3
8
2.55 2.72
3.0
6
3.23 3.4
4.25
5.1 5.44 5.95
6.8
说明： 1.不锈钢材料在PROE软件折弯系数Y因子为0.1(所有的内折弯系数为0.1）
2.常用材料在PROE软件折弯系数Y因子为0.4
常用V槽选择
料厚0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0
V槽宽度 5 6 6 10 12 16 20 25 注明： 2.5的料厚没有20宽的V槽用25替代。
常用钣金折弯系数表1
材料料厚刀槽角度系数材料料厚刀槽角度系数
1 折弯系数表适用相应的材质、料厚、角度，不符合表中的料厚、角度可用下表计算：相应角度的折弯系数=料厚*对应角度的倍数2.65-2.4
2 此折弯系数表要求对非直角尺寸标注及测量方式如下：。
折弯系数表
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 2.5 * 3.25 4.2 5 刨槽折弯（冷板）1 1 1.5 * 2.0 2.5 3 无刨槽折弯（热板） * * 3 * * 5不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1全国注册建筑师、建造师考试备考资料历年真题考试心得模拟试题Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度812254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
钣金折弯系数表和计算公式
钣金折弯系数表
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
钣金折弯系数
钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。
☜在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。
计算公式如下：
☹⇨☎系数 ❆✆☎→✆
☹ 钣金展开长度（ ♏❖♏●☐☐♏♎ ●♏⏹♑♦♒）
折弯处的内侧半径（✋⏹⏹♏❒ ❒♋♎♓◆♦）
❆ 材料厚度
→ 折弯角度
✡系数 由折弯中线（☠♏◆❒♦♋● ♌♏⏹♎ ●♓⏹♏）的位置决定的一个常数，其默认值为 （所谓的❽折弯中线❾）。
可在♍☐⏹♐♓♑中设定其默认值♓⏹♓♦♓♋●♉♌♏⏹♎♉♐♋♍♦☐❒
在钣金设计实际中，常用的钣金展平计算公式是以 系数为主要依据的，范围是 ～ ，表示材料在折弯时被拉伸的抵抗程度。
与✡系数的关系如下
✡系数 （⇨） 系数
页脚内容。
常用材料折弯系数表大全
常用材料折弯系数表大全(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除常用材料折弯系数表大全钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。
首先介绍Y因子和K因子：1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。
2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。
Proe中Y因子默认为。
钣金展开计算公式：如图2中钣金的展开长度 L=L1+L2+L3L2=（π/2*R+Y*T）θ/90其中π=，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）常用材料Y因子和K因子数值：材料：软黄铜、铜，Y因子：，K因子：。
材料：硬黄铜、铜、软钢、铝，Y因子：，K因子：。
材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：，K因子：。
常用材料折弯系数表(详)注：以上折弯系数（K）是在折弯内角（R）为左右时的侧量值，当折弯内角改变时，系数改变,一般,内角增大,系数增大。
针对现有材料测试折弯系数数据如下:料厚槽宽铁料(SPCC/SECC)折弯系数不锈钢铝料(AL)折弯系数45°90°135°90°45°90°135°4R1==R1==664(HCR025)82/V8868121 121616121616/R1，V16R1，V25R1，V25。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金折弯系数表
钣金折弯系数
钣金折弯跟展平时，材料一侧会被拉长，一侧被压缩，受到的因素影响有：材料类型、材料厚度、材料热处理及加工的状况及折弯的角度。
PROE 在进行钣金的折弯和展平时，会自动计算材料被拉伸或压缩的长度。
计算公式如下：
L=0.5 π× (R+K系数× T) × ( θ /90)
L: 钣金展开长度（Developed length）
R: 折弯处的内侧半径（Inner radius ）
T: 材料厚度
θ :折弯角度
Y 系数 : 由折弯中线（ Neurtal bend line）的位置决定的一个常数，其默认值为0.5（所谓的“折弯中线”）。
可在 config 中设定其默认值initial_bend_factor 在钣金设计实际中，常用的钣金展平计算公式是以K 系数为主要依据的，范围是0～ 1 ，表示材料在折弯时被拉伸的抵抗程度。
与Y 系数的关系如
下
Y系数 =（π /2）×k 系数。
