(完整版)《机械设计基础》答案
机械设计基础课后答案(1-18章全)正式完全版

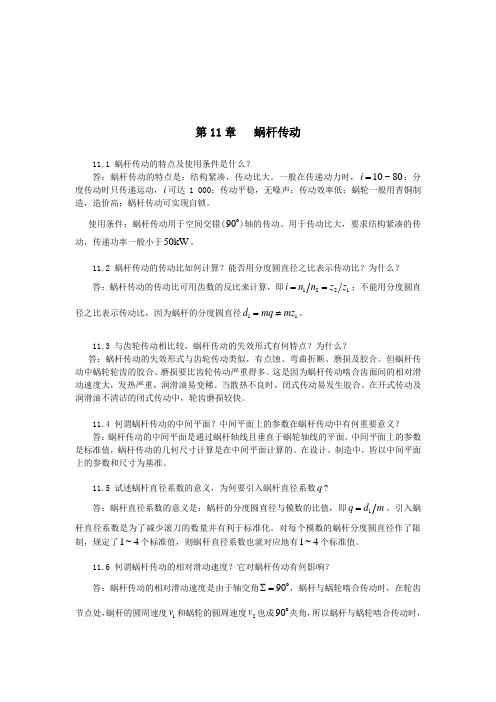

第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。
一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。
使用条件：蜗杆传动用于空间交错(90)轴的传动。
用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。
11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。
11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。
但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。
这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。
当散热不良时，闭式传动易发生胶合。
在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。
11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。
中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。
在设计、制造中，皆以中间平面上的参数和尺寸为基准。
11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。
引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。
对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。
11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。
《机械设计基础》课后习题答案
第十三章习题册参考答案绪论0-1 判断题1× 2× 3× 4√ 5√ 6× 7×0-2 填空题1确定的相对 2机械 3零件 4构件0-3 选择题1A 2A 3A 4A 5A一、机构的自由度1-1 判断题1× 2√ 3× 4× 5× 6× 7√8√ 9× 10√ 11√ 12× 13× 14×1-2 填空题1运动副 2独立 32 4低 5机构自由度 6机架1-3 选择题1A 2A 3A 4A 5A 6A 7A8A 9A 10A 11A 12A 13A1-4 解：a F=3n－2p l－p h=3×3－2×4－0=1b F=3n－2p l－p h=3×5－2×7－0=1c F=3n－2p l－p h=3×3－2×4－0=1d F=3n－2p l－p h=3×3－2×4－0=1e F=3n－2p l－p h=3×3－2×4－0=1f F=3n－2p l－p h=3×3－2×4－0=1g F=3n－2p l－p h=3×3－2×4－0=11-5 解：a F=3n－2p l－p h =3×5－2×7－0=1b滚子中心存在局部自由度,F=3n－2p l－p h=3×8－2×11－1=1c E处存在复合铰链,F=3n－2p l－p h=3×5－2×6－1=2d F=3n－2p l－p h=3×6－2×8－1=1e滚子中心存在局部自由度,两移动副处之一为虚约束,三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f齿轮、杆和机架以转动副相连处存在复合铰链,F=3n－2p l－p h=3×4－2×4－2=2g F=3n－2p l－p h=3×3－2×3－0=3h滚子中心存在局部自由度,F=3n－2p l－p h=3×3－2×3－2=1i中间三根杆以转动副相连处存在复合铰链,=3n－2p l－p h=3×7－2×10－0=1 j左边部分全为虚约束,三根杆以转动副相连处存在复合铰链,F=3n－2p l－p h=3×5－2×7－0=11-6 解：a该构件组合为机构,因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0 b该构件组合不是机构,因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0 c该构件组合不是机构,因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d该构件组合为机构,因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题1× 2× 3√ 4× 5√ 6× 7√8√ 9√ 10× 11× 12√ 13× 14×15√ 16× 17× 18√ 19× 20√ 21×22× 23× 24× 25√2-2 填空题1低 2转动 33 4连杆,连架杆 5曲柄,摇杆6最短 7曲柄摇杆 8摇杆,连杆 92 10＞11运动不确定 12非工作时间 13惯性 14大15中的摆动导杆机构有,中的转动导杆机构无 16机架 17曲柄18曲柄滑块 19双摇杆 20双曲柄机构 21无,有2-3 选择题1A 2C 3B 4A 5B 6B 7A8C 9A 10A 11A 12C 13C 14A15A 16A 17A 18A 19A 20A 21A2-4 解：a双曲柄机构,因为40+110<70+90,满足杆长条件,并以最短杆为机架b曲柄摇杆机构,因为30+130<110+120,满足杆长条件,并以最短杆的邻边为机架c双摇杆机构,因为50+100>60+70,不满足杆长条件,无论以哪杆为机架都是双摇杆机构d双摇杆机构,因为50+120=80+90,满足杆长条件,并以最短杆的对边为机架2-5 解：1由该机构各杆长度可得l AB+ l BC＜l CD+ l AD,由此可知满足杆长条件,当以AB杆或AB杆的邻边为机架时该机构有曲柄存在2以l BC或l AD杆成为机架即为曲柄摇杆机构,以l AB杆成为机架即为双曲柄机构,以l CD杆成为机架即为双摇杆机构2-6 解：1曲柄摇杆机构由题意知连架杆CD杆不是最短杆,要为曲柄摇杆机构,连架杆AB杆应为最短杆0<l AB≤300 mm且应满足杆长条件l AB+l BC≤l CD+l AD,由此可得0<l AB≤150mm 2双摇杆机构由题意知机架AD杆不是最短杆的对边,要为双摇杆机构应不满足杆长条件①AB杆为最短杆0<l AB≤300mm时,l AB+l BC>l CD+l AD,由此可得150mm<l AB≤300mm②AB杆为中间杆300mm≤l AB≤500mm时,l AD+l BC>l CD+l AB,由此可得300mm≤l AB<450mm③AB杆为最长杆500mm≤l AB<1150mm时,l AB+l AD>l CD+l BC,由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm,550mm<l AB<1150 mm3双曲柄机构要为双曲柄机构,AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆300mm≤l AB≤500mm时,l AD+l BC≤l CD+ l AB,由此可得450mm≤l AB ≤500mm②AB杆为最长杆500mm≤l AB<1150mm时,l AB+l AD≤l CD+l BC,由此可得500mm≤l AB ≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a b c d e 各机构压力角和传动角如图所示,图a 、d 机构无死点位置,图b 、c 、e 机构有死点位置2-8 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出A 、D 、C 三点,如图所示4连接AC ,以AC 为边作角的另一角边线,与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点,连接DC 1和DC 2得摇杆的另一极限位置两个5从图中量得AC =71mm,AC 1=26mm,AC 2=170mm 6当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ,5mm .4821=+⨯=AC AC l BC μ 7当摇杆的另一极限位置位于DC 1时：5mm .4922=⨯=AC AC l AB －μ,5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为、和、; 2-9 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=4.1612.112.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出滑块的两极限位置C 1、C 2两点,如图所示4连接C 1C 2,以C 1C 2为直角边作直角三角形C 1C 2P ,使∠C 1C 2P =90°－θ=° 5以C 2P 为直径作圆O6将C 1C 2偏移e 值,与圆O 交于A 点,连接AC 1和AC 2, 7从图中量得AC 1=34mm,AC 2=82mm,则：24mm 212=⨯=AC AC l AB －μ,58mm 221=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为24mm 和58mm; 2-10 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=3014.114.118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出机架AC ,如图所示 4根据摇杆的摆角等于极为夹角作出摇杆的两极限位置 5过A 点作摇杆两极限位置的垂线,得垂足点B 1、B 2 6从图中量得AB 1=23mm,则26m m 1=⨯=AB l AB μ 答：曲柄的长度为26mm; 2-11 解：用作图法求解,主要步骤： 1计算极位夹角：︒=+-⨯︒=+-⨯︒=0111118011180K K θ 2取比例尺μ=mm3根据比例尺和已知条件定出D 、C 1、C 2三点,如图所示 4过D 点作C 1D 的垂线,并与C 1C 2的连线交于A 点 5从图中量得AD =220mm,AC 1=234mm,AC 2=180mm,则：27mm 212=⨯=AC AC l AB －μ, 207mm 212=+⨯=AC AC l BC μ,220m m =⨯=AD l AD μ答：曲柄的长度为27mm,连杆的长度为207mm,机架的长度为220mm;三、凸轮机构3-1 判断题1√ 2× 3√ 4× 5× 6× 7× 8× 9√ 10√ 11√ 12√ 13√ 14√ 15× 16√ 17√ 18√ 19× 3-2 填空题1使用 2盘形 3凸轮轮廓 4变曲率 5行程 6行程 7轮廓 8凸轮的转角,从动件的位移 9最小 10法线 11大 12等速 13小 14许用压力角 15低 16大 17大 18内凹 19抛物线 20刚性 3-3 选择题1B 2A 3A 4A 5A 6C 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A 17B 18A 19A 20C 21D 22A 23B 24D 25B 26B 27C 3-4 解：1凸轮的基圆和基圆半径的标注如图所示2从动件的位移线图s-t 和升程h 的标注如图所示 3-5 解：凸轮的位移线图如图所示;3-6 解：1凸轮的位移线图如图所示2凸轮的位移线图如图所示3-7 解：所设计对心直动尖顶从动件盘形凸轮机构如图所示3-8 解：所设计偏置直动滚子从动件盘形凸轮机构如图所示3-9 解：各凸轮机构中b、c点的压力角如图所示四、间歇运动机构4-1 判断题1√ 2√ 3× 4√ 5√ 6× 7× 8×4-2 填空题1周期性 2棘轮 3内 42 5锯4-3 选择题1A 2A 3A 4A 5A 6A 7A8A 9A 10A 11A五、联接5-1 判断题1× 2√ 3√ 4× 5√ 6√ 7×8× 9× 10× 11× 12√ 13× 14×15× 16× 17√ 18× 19× 20√ 5-2 填空题1牙型 2大 3越高 4自锁性 54 6螺钉 7拧紧力矩 8防松 9一致 10摩擦 11直线 12梯形 13传力,传导,调整 14右 15轴和毂,挤压 16轴的直径,轴头 17A,B,C,C 18增加键的长度 19B 2080 5-3 选择题1B 2A 3A 4C 5D 6C 7B 8A 9A 10D 11B 12A 13B 14B 15C 16A 17B 18A 19A 20B 21A 22B 23A 24B 25C 26B 27D 28B 29C 30A 31A 32A 33A 34D 35A 36A 37A 38A 39A 40A 41A 42B 43A 44D 45A 5-4 解：该螺栓连接为松螺栓连接,其强度条件为：[]214Fσσπd =≤ 拉杆材料为Q235,其235MPa s σ=,取安全系数S =,则：[]235138.24MPa 1.7s σσS=== 则：114.56mm d ≥== 查教材表5-2可知,选小径d 1=,公称直径d =20mm 的粗牙普通螺纹; 答：拉杆螺纹的直径为M20;5-5 解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 0Ra CF F F zmf=≥,查教材表5-2可知,M16的螺栓的小径d 1=;取C =,则： 答：该螺栓组能承受的横向载荷应不大于; 5-6 解：该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 各螺栓所受轴向工作载荷220005500N 4Q E F F n=== 各螺栓所受残余预紧力F R =,各螺栓所受总轴向拉力F a =F E +F R = F E =×5500=8800N拉杆材料为Q235,其235MPa s σ=,取安全系数S =,则：[]235156.67MPa 1.5s σσS===则：19.64mm d查教材表5-2可知,选小径d 1=,公称直径d =12mm 的粗牙普通螺纹; 答：所求螺栓直径为M12; 5-7 解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2ae F σσπd =≤ 材料为35钢,其315MPa s σ=,取安全系数S =,则：[]315210MPa 1.5s σσS===查教材表5-2可知,M16的螺栓的小径d 1=;则：0Ra CF F F zmf=≥,[]221420.15 3.1413.83521024.27kN 5.2 5.2 1.2R zmf πd σF C ⨯⨯⨯⨯⨯≤==⨯答：允许承受的最大载荷不大于;5-8解：1确定螺杆的直径该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ F a =W =20kN材料为45钢,其355MPa s σ=,该连接不需严格控制预紧力,取安全系数S =4,则：查教材表5-2可知,选小径d 1=,公称直径d =24mm 的粗牙普通螺纹; 2确定扳手手柄的最小长度查教材表5-2可知公称直径d =24mm 粗牙普通螺纹中径d 2=,则：122.05120221102.55mm 200ad F L F ⨯≥==,取L =1103mm 答：1螺杆直径为M24;2扳手手柄的最小长度为1103mm; 5-9解：1校核螺栓的剪切和挤压强度该螺栓连接为受横向工作载荷的铰制孔螺栓连接：剪切强度条件为：[]204F ττm πd =≤；挤压强度条件为：[]p 0p σδσ≤=d F查教材表5-3可知：级的螺栓的σbp =800Mpa ；σs =640Mpa ；查教材表5-4可知：s τ=,s p =则：[]640256MPa 2.5sτστS ===；bp p p800320MPa 2.5σσS ⎡⎤===⎣⎦ 2204424237.72MPa 256MPa /41 3.1412F τm πd ⨯===<⨯⨯；p 02423 5.27MPa<320MPa 2023F σd δ===⨯ 答：所用螺栓满足剪切和挤压强度要求 2平键的选择及强度校核选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b =16mm,h = 10mm,L = 70mm;键的标记为：键 16×70 GB/T 1096 —2003;答：所选择的键不满足强度要求; 5-10解：该螺栓连接为受横向工作载荷的普通螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 级的螺栓的640MPa s σ=,取安全系数S =,则：[]640426.67MPa 1.5s σσS===取C =,则：31.263012.115kN 660.166510a CT F fr -⨯≥==⨯⨯⨯则： 查教材表5-2可知,可选小径d 1=,公称直径d =10mm 的粗牙普通螺纹; 答：螺栓直径为M10; 5-11解：该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为：[]215.2ae F σσπd =≤ 受力分析如图所示将外载荷P 向螺栓组中心简化得螺栓组所受的转矩T 和横向载荷P 横向载荷P = 10000N ；转矩T =⨯ = 3000000 N ·mm,方向如图所示由于横向载荷作用每个螺栓受到的横向力1234100002500N 44P P P P P F F F F ======由于转矩作用每个螺栓受到的横向力12347071N 4T T T T T F F F F r ======由图可知,螺栓1、2所受的横向力相等,螺栓3、4所受的横向力相等,且螺栓1、2所受的横向力最大,其值为m =1,取C =,则：1 1.29013.867603.5N 10.16a CF F mf ⨯≥==⨯ 查设计手册可知,可选小径d 1=,公称直径d =36mm 的粗牙普通螺纹;答：该螺栓组螺栓的小径须大于,可选M36的螺栓;5-12 解：略 5-13解：1确定螺柱直径该螺栓连接为受轴向工作载荷的紧螺栓连接,其强度条件为：[]215.2a e F σσπd =≤ 每个螺栓平均承受的轴向工作载荷：223.1431607536N 448E πpDF z ⨯⨯===⨯ 取残余预紧力F R =,则各螺栓所受总轴向拉力F a =F E +F R = F E =×7536=级螺栓的400MPa s σ=,按控制预紧力取安全系数S =,则：[]400266.67MPa 1.5sσσS === 则：111.03mm d ≥查教材表5-2可知,可选小径d 1=,公称直径d =16mm 的粗牙普通螺纹; 2确定螺柱分布直径取螺柱间距为5d ,则055816203.82mm 3.14zd D π⨯⨯===,取D 0=200mm答：连接螺栓直径可选M16的粗牙普通螺纹,分布直径为200mm; 5-14解：1平键类型和尺寸选择安装齿轮处的键：选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 25mm,h = 14mm,L =80mm;键的标记为：键 25×80 GB/T 1096 —2003;安装联轴器处的键：选A 型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 20mm,h = 12mm,L =100mm;键的标记为：键 20×100 GB/T 1096 —2003;2平键连接强度的校核安装齿轮处平键强度校核：()()p 4480046.18MPa 100~120MPa 90148025T σdhl⨯===<⨯⨯-安装联轴器处平键强度校核：()()p 4480047.62MPa 50~60MPa 701210020T σdhl⨯===<⨯⨯-所选择的平键满足强度要求 答：所选择的平键满足强度要求5-15解：1平键类型和尺寸选择选A型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b = 22mm,h = 14mm,L =100mm;此键的标记为：键 22×100 GB/T 1096 —2003;2传递的最大扭矩查教材表5-7得σp =100 ~ 120Mpa,取σp =120Mpa答：能传递的最大扭矩不大于·m;5-16解：1平键类型和尺寸选择选A型平键,根据轴径和轴头长度,从设计手册中查得键的尺寸b= 25mm,h= 14mm,L = 90mm;此键的标记为：键 25×90 GB/T 1096 —2003;2平键连接强度的校核所选择的平键满足强度要求答：所选择的平键为键 25×90 GB/T 1096 —2003;经验算该键满足强度要求;六、带传动和链传动6-1 判断题1× 2× 3√ 4√ 5× 6× 7×8√ 9× 10× 11√ 12× 13√ 14√15× 16× 17× 18× 19× 20× 21√22× 23× 24√ 25×6-2 填空题1中心角,120° 2两侧,40° 3梯形,7,Y4初拉力,摩擦系数,小轮包角 5越大 65~25 7小8带的基准长度 9平行,对称平面应在同一平面 10小11传动比 12张紧轮 13摩擦力 14可以15弹性滑动,打滑 16打滑 1710 18外19主 20小 214 22型号 23主24绳芯 25平均,瞬时 26链轮的多边效应27不能保持恒定的瞬时传动比；传动平稳性差；工作时有噪音等28偶,奇 29疲劳破坏,胶合 30外链板与销轴31制造精度的影响,致使各排链的载荷分布不均32大,跳齿 33少,冲击,动载荷6-3 选择题1C 2B 3B 4A 5A 6A 7C8A 9B 10B 11A 12A 13C 14A15C 16A 17A 18C 19A 20D 21D22A 23A 24B 25A 26A 27A 28A29D 30B 31B 32A 33B 34A 35B36A 37B 38C6-4解：1小轮包角2带的几何长度查教材表6-3可知,选带的基准长度L d=2800mm3不考虑带传动的弹性滑动时大带轮转速1221d d n d i n d ==,11221460150547.5r /min 400d d n d n d ⨯===4滑动率ε=时大带轮的实际转速()12211d d n d i n d ε==-,()()11221146015010.015539.3r /min 400d d n d εn d -⨯⨯-=== 答：1小轮包角为°；2带的几何长度为,应选带的基准长度2800mm ；3不考虑带传动的弹性滑动时大带轮转速min ；4大带轮的实际转速min;6-5解：1确定带的基准长度L d查教材表6-3可知,选带的基准长度L d =1600mm 2确定实际中心距a 取实际中心距a =530mm 3计算所需带的根数z查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,则：取z =3根答：1带的基准长度L d =1600mm ；2实际中心距a =530mm ；3所需带的根数为3根;6-6解：查教材表6-3可知,选带的基准长度L d =1600mm 取实际中心距a =460mm查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,查教材表6-8取工作情况系数K A =答：能传递的最大功率为; 6-7解： 1选择V 带型号查教材表6-8取工作情况系数K A =,故：c 1.17.58.25kW A P K P =⨯=⨯= 根据P c 和n 1,由图6-12选用A 型普通Ｖ带; 2确定大小带轮基准直径由1选择知小带轮基准直径d d1的取值范围为112~140mm,又由教材表6-5知此范围内d d1只有112mm 、125mm 、140mm 三种取值,现选取d d1=125mm;则：根据教材表6-2选从动轮基准直径d d2=280mm; 3验算带速带速在5~25m/s 范围内,带速合适; 4求V 带的基准长度和中心距初定中心距的取值范围0283.5810a ≤≤,现取初定中心距a 0=500mm 带的初定长度：查教材表6-3可知,选带的基准长度L d =1600mm 带传动的中心距：d d0016001648500476mm 22L L a a --≈+=+=取实际中心距a =476mm中心距变动范围为452~500mm 5验算小轮包角α1=°>120°,合适;6确定带的根数查教材表6-5得P 0＝；查教材表6-6得ΔP 0＝；查教材表6-7得K α=；查教材表6-3,K L =,则：取z =5根7计算单根Ｖ带的预紧力 查教材表6-1得q =m,则： 8计算带轮轴上的压力 9带轮结构设计略 6-8解： 1求链节数由教材表6-9查得链节距p=取链节数L p=1322求链所能传动的最大功率由教材图6-25查得P0=10kW,查表6-11得K A=,查表6-12得K Z=,单排链取K m=1,则：答：1链节数L p=132；2链所能传动的最大功率P=10kW;6-9解：由教材表6-9查得链节距为p=的链号为12A由n1=min、链号12A查教材图6-25可得P0=20kW6-10解：由教材表6-9查得满足极限载荷Q = 50kN的链号为16A,链节距为p=由教材图6-25查得P0=40kW,查表6-12得K Z=,单排链取K m=1,则：答：链能传递的功率为;6-11解：1选择链号由传动比i= 3查教材表6-10 取z1=25,则z2=i z1=3×25=75查表6-11取K A=,查表6-12取K z=,单排链取K m=1,由式6-22b得根据P0=和n l=720r/min查教材图6-25可选链号10A2确定润滑方式由表6-9查得链节距p=答：由链号10A,v=s,查图6-26,可选择油浴或飞溅润滑;6-12解：1两轮的合理转向如图所示2两轮的包角如图所示3V带与带轮接触处的弯曲应力分布如图所示,σb1＞σb24载荷过大时,打滑首先出现在小带轮处;由于小带轮上的包角小于大带轮上的包角,因此小带轮上的总摩擦力相应地小于大带轮上的总摩擦力,故打滑首先出现在小带轮处5d11 3.1410014607.64m/s 601000601000πd n v ⨯⨯===⨯⨯,带速在5~25m/s 范围内,带速合适6-13解：图a 、b 、c 所示的链传动布置中链轮均按逆时针旋转七、齿轮传动7-1 判断题1√ 2× 3× 4√ 5× 6× 7× 8√ 9× 10√ 11√ 12√ 13√ 14√ 15× 16× 17× 18√ 19× 20× 21× 22× 23× 24× 25× 26× 27√ 28× 29× 30√ 31× 32√ 33× 34× 35× 7-2 填空题1基圆,基圆 220° 3等于,大于 4恒定,不变 5两轮的模数相等、压力角相等 6≥1,实际啮合线段/基圆齿距 7轴向力,8°～25° 8两轮的模数相等、压力角相等、螺旋角大小相等方向相反9右,14°30′,3mm 10相切,相割,相离11正,弯曲 1217 13少,小 14≤350HBS,齿面点蚀 15轮齿折断 16高20～50HBS,5～10mm 17齿面磨损 18硬度 19相反,相同 20相同,不同 21多 22 2320～40 24少,大,弯曲 25浸油 2610 27直径大小 28500 29铸造30同时参加啮合的齿对数 7-3 选择题1B 2C 3A 4C 5B 6B 7C 8B 9C 10D 11D 12D 13A 14D 15B 16D 17A 18C 19A 20C 21A 7-4解：1啮合线N 1N 2如图所示；2节点P 如图所示；3两轮的节圆如图所示 7-5解：分度圆直径：11 2.52050mm d mz ==⨯=,22 2.540100mm d mz ==⨯= 齿顶圆直径：a11a (2)(2021) 2.555mm d z h m *=+=+⨯⨯=齿根圆直径：f 11a (22)(202120.25) 2.543.75mm d z h c m **=--=-⨯-⨯⨯= 基圆直径：b11cos 50cos 2046.985mm d d α==⨯= 标准中心距：125010075mm 22d d a ++=== 答：两轮的分度圆直径分别为50mm 、100mm,两轮的齿顶圆直径分别为55mm 、105mm,两轮的齿根圆直径分别为、,两轮的基圆直径分别为、,标准中心距为75mm;7-6解： 模数：12221204mm 2040a m z z ⨯===++ 分度圆直径：1142080mm d mz ==⨯=,22440160mm d mz ==⨯= 齿顶圆直径：a11a (2)(2021)488mm d z h m *=+=+⨯⨯=齿根圆直径：f 11a (22)(202120.25)470mm d z h c m **=--=-⨯-⨯⨯=答：两轮的模数为4mm,两轮的分度圆直径分别为80mm 、160mm,两轮的齿顶圆直径分别为88mm 、168mm,两轮的齿根圆直径分别为70mm 、150mm;7-7解：1验算齿面接触疲劳强度查表7-6取载荷系数K =,查表7-7取弹性系数Z E =22175325z u z ===,275mm b b ==,1132575mm d mz ==⨯= []Hlim H H S σσ=,查表7-4取Hlim1580MPa σ=、Hlim2300MPa σ=,Hlim Hlim2300MPa σσ== 查表7-8取H 1.1S =,[]Hlim H H300272.73MPa 1.1S σσ===满足齿面接触强度要求; 2验算齿根弯曲强度查图7-26得Y Fa1=、Y Fa2=,查图7-27得Y Sa1=、Y Sa2=[]FFE F S σσ=,查表7-4取FE1450MPa σ=、FE2230MPa σ=,查表7-8取F 1.25S =[]FE1F1F450360MPa 1.25S σσ===,[]FE2F2F 230184MPa 1.25S σσ=== 满足齿根弯曲强度要求;答：齿面接触强度和齿根弯曲强度均满足 7-8解：开式齿轮传动主要失效形式是齿面磨损和齿根折断, 由[]1Fa SaF F 212KTY Y bm z σσ=≤得齿轮所能传递的最大转矩21F 1max Fa Sa[]2bm z T K Y Y σ=⋅查表7-6取载荷系数K =,b =b 2=40mm查图7-26得Y Fa1=、Y Fa2=,查图7-27得Y Sa1=、Y Sa2=考虑磨损对齿厚的影响[]FE F F0.7S σσ=⨯,查表7-4取FE1FE2120MPa σσ==,查表7-8取F 1.3S =F1Fa1Sa 2[]64.6214.232.91 1.56Y Y σ==⨯,F2Fa2Sa2[]64.6216.362.27 1.74Y Y σ==⨯,F F1F2Fa Sa Fa1Sa1Fa2Sa2[][][]min ,14.23Y Y Y Y Y Y σσσ⎧⎫==⎨⎬⎩⎭齿轮传动传递的最大功率1max 1max 66118583.33500.62kW 9.55109.5510T n P ⋅⨯===⨯⨯ 答：该齿轮传动所能传递的最大功率为; 7-9解：1选择材料、确定许用应力1由表7-4选小齿轮材料用38SiMnMo 调质,硬度为260HBS,σHlim1=720MPa,σFE1=590MPa,大齿轮材料为40Cr 调质,硬度为230HBS,σHlim2=700MPa,σFE2=580MPa;属软齿面传动,二者的硬度差为30HBS;2由表7-8取S H =,S F =,许用应力[]Hlim1H1H720654.55MPa 1.1S σσ===,[]H2700636.36MPa 1.1σ== []FE1F1F590472MPa 1.25S σσ===,[]F2580464MPa 1.25σ== 2按齿面接触强度设计 1设齿轮的精度等级为8级2齿轮齿数取z 1=25,z 2=iz 1=×25=80,实际传动比80 3.225i ==3小齿轮传递的转矩 4计算小齿轮分度圆直径由表7-6取载荷系数K =,由表7-9取齿宽系数d 1φ=,由表7-7取弹性系数Z E =2,则：5模数1153.24 2.13mm 25d m z ===,由表7-1取标准值m = 齿轮分度圆直径：11 2.52562.5mm d mz ==⨯=,22 2.580200mm d mz ==⨯=6齿宽d 1162.562.5mm b d φ==⨯=,取b 2=63mm,b 1=68mm7中心距3验算轮齿的弯曲强度由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2= 故所设计齿轮是安全的; 4齿轮的圆周速度查表7-5可知齿轮选用8级精度是合适的; 其他计算从略; 7-10解：1选择材料、确定许用应力1由表7-4大、小齿轮材料均选用40Cr 调质后表面淬火,小齿轮齿面硬度为52HRC,σFE1=720MPa,大齿轮齿面硬度为50HRC,σFE2=700MPa;属硬齿面传动;2由表7-8取S F =,考虑磨损对齿厚的影响,许用应力[]FE F F0.7S σσ=⨯[]FE1F1F7200.70.7403.2MPa 1.25S σσ=⨯=⨯=,[]F27000.7392MPa 1.25σ=⨯= 2按齿轮弯曲强度设计1齿轮齿数取z 1=17,z 2=iz 1=×17=,取z 2=73,实际传动比73 4.2917i ==2小齿轮传递的转矩 3计算齿轮模数由表7-6取载荷系数K =,由表7-9取齿宽系数d 0.6φ=由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2=Fa1Sa1F1 3.07 1.530.0116[]403.2Y Y σ⨯==,Fa2Sa2F2 2.26 1.750.0101[]392Y Y σ⨯== 由表7-1取m =3mm 4齿宽d 10.631730.6mm b d φ==⨯⨯=,取b 2=32mm,b 1=37mm其他计算从略; 7-11解： 螺旋角：n 12()4(2150)arccos arccos 184********m z z a β+⨯+'''===⨯ 分度圆直径：n 1142188.73mm cos cos184748m z d β⨯==='''齿顶圆直径：a11n 288.732496.73mm d d m =+=+⨯= 齿根圆直径：f11n 2.588.73 2.5478.73mm d d m =-=-⨯=答：螺旋角为847418'''︒,分度圆直径分别为、,齿顶圆直径分别为、,齿根圆直径分别为、;7-12解：小齿轮传递的转矩：6611109.55109.551079583.33N mm 1200P T n =⨯⨯=⨯⨯=⋅ 小齿轮分度圆直径：n 1132886.96mm cos cos15m z d β⨯=== 圆周力：1t1t 212279583.331830.34N 86.96T F F d ⨯==== 径向力：t1n r1r2tan 1830.34tan 20689.69N cos cos15F F F αβ⨯==== 轴向力：a1a 2t1tan 1830.34tan15490.44N F F F β===⨯= 答：作用在两个齿轮上的圆周力为,径向力为,轴向力为;7-13解：1选择材料、确定许用应力1由表7-4选大、小齿轮材料均用40Cr,并经调质后表面淬火,齿面硬度为50~55HRC,σHlim1=σHlim2=1200MPa,σFE1=σFE2=720MPa,属硬齿面传动;2由表7-8取S H =1,S F =,许用应力[][]Hlim1H1H2H12001200MPa 1S σσσ====,[][]FE1F1F2F 720576MPa 1.25S σσσ==== 2按齿根弯曲强度设计 1设齿轮的精度等级为8级2齿轮齿数取z 1=17,z 2=iz 1=×17=,取z 2=61,实际传动比61 3.5917i ==3小齿轮传递的转矩 4初选螺旋角β=15o 5计算法向模数由表7-6取载荷系数K =,由表7-9取齿宽系数d 0.5φ= 当量齿数：1v1331718.86cos cos 15z z β===,v236167.69cos 15z == 由图7-26得齿形系数Y Fa1=,Y Fa2=,由图7-27得应力修正系数Y Sa1=,Y Sa2=[]Fa1Sa1F1 2.97 1.550.0080576Y Y σ⨯==,[]Fa2Sa2F2 2.29 1.730.0069576Y Y σ⨯== 由表7-1取标准值m n = 6中心距n 12() 2.5(1761)100.94mm 2cos 2cos15m z z a β+⨯+===⨯,取实际中心距a =101mm7修正螺旋角 8齿轮分度圆直径n 11 2.51744.03mm cos cos15739m z d β⨯===''',n 22 2.561157.97mm cos cos15739m z d β⨯==='''9齿宽d 10.544.0322.02mm b d φ==⨯=,取b 2=25mm,b 1=30mm3验算齿面接触强度由表7-7取弹性系数Z E =2 所设计齿轮是安全的; 4齿轮的圆周速度查表7-5可知齿轮选用8级精度是合适的; 其他计算从略; 7-14解：分度圆锥角：11219arctanarctan 26335438z z δ'''===, 分度圆直径：1151995mm d mz ==⨯=,22538190mm d mz ==⨯= 齿顶圆直径：a1112cos 9525cos 263354103.94mm d d m δ'''=+=+⨯⨯= 齿根圆直径：f1112.4cos 95 2.45cos 26335484.27mm d d mδ'''=-=-⨯⨯=锥距：1106.21mm 2R === 齿顶角和齿根角：a f 1.2 1.25arctan arctan 31359106.21m R θθ⨯'''====顶锥角：a11a 26335431359294753δδθ'''''''''=+=+= 根锥角：f 11f 26335431359231955δδθ'''''''''=-=-=答：分度圆锥角分别为453326'''︒、66263'''︒,分度圆直径分别为95mm 、190mm,齿顶圆直径分别为、,齿根圆直径分别为、,锥距为,齿顶角和齿根角为95313'''︒,顶锥角分别为357429'''︒、50466'''︒,根锥角为559123'''︒;7-15解：小锥齿轮传递的转矩：661139.55109.551029843.75N mm 960P T n =⨯⨯=⨯⨯=⋅ 小锥齿轮分度圆直径：11425100mm d mz ==⨯= 小锥齿轮分度圆锥角：11225arctan arctan 22371160z z δ'''=== 小锥齿轮齿宽中点的分度圆直径：m111sin 10050sin 22371180.77mm d d b δ'''=-=-=圆周力：N d T F F m t t 98.78377.8075.29843221121=⨯=== 径向力、轴向力：N F F F t a r 28.248117322cos 20tan 98.738cos tan 1121='''︒⨯︒⨯===δα 答：作用在两个齿轮上的圆周力为,齿轮1的径向力和齿轮2的轴向力为,齿轮1的轴向力和齿轮2的径向力为;7-16解：1两图在K 点的圆周力和轴向力的方向如图所示 2两图各轮的转向如图所示 3斜齿轮的旋向如图所示 7-17解：1齿轮2的轮齿旋向及转动方向如图所示 2两轮在啮合点处各力的方向如图所示 7-18解：1从动轮2的转动方向如图所示 2各轮在啮合点处各力的方向如图所示 7-19解：1其它各轴的转向如图所示2齿轮2、3、4的轮齿旋向如图所示3各轮齿在啮合处的三个分力方向如图所示7-20解：1斜齿轮3和斜齿轮4的轮齿旋向如图所示2圆锥齿轮2和斜齿轮3所受各力的方向如图所示八、蜗杆传动8-1 判断题1× 2√ 3× 4× 5× 6× 7√ 8×9× 10√ 11× 12× 13√ 14× 15√8-2 填空题1斜,齿轮 2低,好,1、2、4、6 3越大 4低5合金钢,渗碳淬火,锡青铜 6m a1=m t2=m,αa1=αt2=α ,γ=β旋向相同7斜齿轮齿条的啮合 8mq 9直径系数 10蜗轮11浸油,压力喷油8-3 选择题1C 2A 3A 4A 5A 6A 7A8A 9A 10A 11A 12D 13B 14A15A 16A 17A 18B8-4解：1各图未注明的蜗杆或蜗轮的转动方向如图所示2a图蜗轮左旋,b图蜗杆左旋,c图蜗轮右旋,d图蜗轮右旋3各图蜗杆和蜗轮在啮合点处的各分力方向如图所示a bc d8-5解：1各轮的转动方向如图所示2斜齿圆柱齿轮3、4和蜗轮2、6的轮齿螺旋线方向如图所示 8-6解：25.1345312===z z i ,()()m m 5.157531055.05.02=+⨯⨯=+=z q m a 答：传动比为,标准中心距为; 8-7解：11轮为左旋,2轮为右旋,4轮为顺时针转动 22轮各分力的方向如图所示 3根据中心距相等2cos 2)(4321d d z z m a n +=+=β,解得9105120'''=β根据γtan 33mz d =,解得6381110'''=γ 34341213434ηηi i T i T T == 解得m N 03.4394⋅=T答：斜齿轮螺旋角为12°50′19″,蜗杆导程角11°18′36″,作用在蜗轮上转矩为·m8-8解：1蜗杆旋向如图所示,蜗轮右旋 2蜗轮啮合点处各力的方向如图所示3轴向力和圆周力方向反向,径向力方向不变 4m m 64881=⨯==mq d ,m m 48060822=⨯==mz d ,mm 272248064221=+=+=d d a 答：蜗杆的分度圆直径为64mm,蜗轮的分度圆直径为480mm,传动的中心距为272mm;九、轮系9-1 判断题1× 2√ 3× 4× 5× 6× 7√ 8√ 9√ 10× 9-2 填空题1固定 2周转 3首轮,末 4行星,差动 5行星,差动 6定轴,差动,行星 7行星轮,中心轮 8行星架 9－n H ,转化轮系 10大,简单 9-3 选择题1A 2B 3B 4C 5A 6B 9-4解：1根据213d r r +=和齿轮1、2、3模数相同得：60202202213=⨯+=+=z z z 2该轮系为定轴轮系,其传动比为： 3min r/45.1773.51001515===i n n 4各轮转向如图所示答：齿轮3的齿数为60,轮系的传动比为,n 5大小为min,各轮的转向如图所示; 9-5解：1该轮系为定轴轮系,其传动比为：2各轮转向如图所示答：n 4的大小为min,各轮的转向如图所示; 9-6解：1该轮系为定轴轮系,其传动比为： 2各轮转向如图所示答：n 8的大小为40r/min,各轮的转向如图所示; 9-7解：1该轮系为周转轮系,其传动比为： 25.128010003113－－===n n i 答：n 3=－80 r/min ,i 13=－; 9-8解：1根据2231r r r r ++='和各轮模数相等得：202025652213==='－－－－z z z z 2该轮系为周转轮系,其传动比为：n H 的转向与n 1相同答：齿轮3的齿数为20,n H 的大小为min,n H 的转向与n 1相同; 9-9解：该轮系为周转轮系,其传动比为：n H 的转向与n 1相反答：行星架H 的转速的大小为min,n H 的转向与n 1相反; 9-10解：1该轮系为周转轮系,其自由度F =3n ―2p l ―p h =3×4―2×4―3=1,该轮系为行星轮系2该轮系为周转轮系,其传动比为：208013213231H 13－－－－－====z z z z z z n n n n i H H ,03=n =H i 1 5n 1与n H 转向相同答：图示轮系为行星轮系,轮系的传动比为5,n 1与n H 转向相同;十、轴承10-1 判断题1× 2√ 3× 4√ 5× 6√ 7× 8√ 9√ 10× 11√ 12√ 13× 14× 15√ 10-2 填空题1滑动,滚动 2承受轴向载荷,轴向承载,越大3外圈,内圈,滚动体,保持架 4阻力小,冲击 5向心,推力 660 7深沟球轴承,6312 8轴向承载 9点蚀,磨损,塑性变形 10接触式,非接触式 11外圈,承载 12液体摩擦,非液体摩擦 13向心,推力 14散热,减小接触应力,吸振,防锈 15内表面 16间歇,低,轻 17滑动18形成楔形油楔,相对运动,有一定粘度的润滑油 19低,高 20磨损,胶合10-3 选择题1D 2A 3A 4D 5C 6B 7B 8A 9C 10B 11A 12A 13A 14A 15B 16C 17A 18A 19A 20A 21A22D 23C 24A 25A 26C 27A 28A 29B 30A 10-4解： 1初选轴承型号由于轴径已确定,所以采用验算的方法确定轴承的型号;初选6207轴承,查教材附表3得6207轴承的C =25500N,C 0r =15200N2求当量动载荷F a /C or = 720/15200= ,根据F a /C or 值由教材表10-7线性插值求e 值0.220.260.220.0470.0280.0560.028e --=--,0.247e = F a /F r =720/1770=>e ,由教材表10-7查得X =,根据F a /C or 值由教材表10-7线性插值求Y 值1.99 1.71 1.990.0470.0280.0560.028Y --=--, 1.8Y = P =XF r +YF a =×1770+×720=3求轴承寿命查教材表10-8取f t =1,表10-9取f p = 所选轴承6207不合适改选6307轴承按照上述步骤重新计算,此处不再详细计算,只给出计算结果如下：C =33200N,C 0r =19200N,F a /C or = ,e =,F a /F r =>e ,X =,Y =,P =,L h =12089h>6000h答：所选轴承6307合适 10-5解：P =F r =1500N,查教材表10-8取f t =1,表10-9取f p =,查教材附表3得6309轴承的C =52800N答：该轴承满足使用寿命要求 10-6解： 1选择轴承根据轴承类型为角接触球轴承和轴颈70mm 从表中选择7214C 轴承 2计算轴承寿命P =40600N,查教材表10-8取f t =1,表10-9取f p =,从表中查得7214C 轴承的C =69200N3判断轴承的压紧和放松当A +S 2<S 1时,轴承1被压紧,轴承2被放松答：1选择7214C 轴承；2轴承寿命为13340h ；3当A +S 2<S 1时,轴承1被压紧,轴承2被放松;10-7解：1求轴承所受的径向力80802800933.3N 240240r rC F F ⨯===,2800933.31866.7N rD r rC F F F =-=-= 2确定轴承内部附加轴向力的方向：S C 向左,S D 向右 3求轴承的内部附加轴向力S C ==×=,S D ==×=4求轴承的轴向力A +S D =750+=>>S C ,所以轴承C 被压紧,轴承D 被放松 F aC = A +S D =,F aD = S D =答：F aC =,F aD =10-8解：1确定轴承内部附加轴向力S的方向：S1向左,S2向右2求轴承的内部附加轴向力S1==×1400=952N,S2==×900=612N3求轴承的轴向力A+S2=800+612=1412N>952N>S1,所以轴承1被压紧,轴承2被放松F a1= A+S2=800+612=1412N,F a2= S2=612N4求轴承的当量动载荷查教材表10-7知7210AC轴承的e=F a1/ F r1＝1412/1400＝>= e,查教材表10-7取X1＝,Y1＝F a2/ F r2＝612/900＝= e,查教材表10-7取X2＝1,Y2＝0P1＝X1F r1+Y1F a1=×1400+×1412=P2＝X2F r2+Y2F a2=1×900+0×612=900NP=max{P1,P2}=5求轴承寿命查教材表10-8取f t=1,查教材附表4得7210AC轴承的C=40800N, 答：该轴承的寿命为;10-9解：1确定轴承内部附加轴向力S的方向：S1向右,S2向左2求轴承的内部附加轴向力查设计手册得30212轴承的e=,Y=S1=F r1 /2Y=4800/3=1600N,S2=F r2 /2Y=2200/3=,3求轴承的轴向力A+S1=650+1600=2250N>>S2,所以轴承2被压紧,轴承1被放松F a1=S1=1600N,F a2= A+S1=2250N4求轴承的当量动载荷F a1/ F r1＝1600/4800＝<= e,查教材表10-7取X1＝1,Y1＝0F a2/ F r2＝2250/2200＝>= e,查教材表10-7取X2＝,Y2＝P1＝X1F r1+Y1F a1=1×4800+0×1600=4800NP2＝X2F r2+Y2F a2=×2200+×2250=4255NP=max{P1,P2}=4800N5求轴承寿命查教材表10-8取f t=1,10-9取f p=,查教材附表5得30212轴承的C=102000N, 答：该对轴承合适10-10解：1初选轴承型号由于轴径已确定,所以采用验算的方法确定轴承的型号;初选30207轴承,查设计手册得30207轴承的e=,Y=,C=54200N2求轴承所受的径向力119519527102072.4N 60195255rr FF⨯===+,2127102072.4637.6Nr r rF F F=-=-=3确定轴承内部附加轴向力S的方向：S1向右,S2向左4求轴承的内部附加轴向力S1=F r1 /2Y==,S2=F r2 /2Y==,5求轴承的轴向力A +S 2=960+=>>S 1,所以轴承1被压紧,轴承2被放松 F a1=A +S 2=,F a2= S 2=6求轴承的当量动载荷F a1/ F r1＝＝>= e ,查教材表10-7取X 1＝,Y 1＝ F a2/ F r2＝＝<= e ,查教材表10-7取X 2＝1,Y 2＝0 P 1＝X 1F r1+Y 1F a1=×+×= P 2＝X 2F r2+Y 2F a2=1×+0×= P =max{P 1,P 2}=7求轴承寿命查教材表10-8取f t =1,10-9取f p = 答：选用30207轴承合适 10-11解： 1选择轴承材料选择轴承材料为ZCuSn10P1,查教材表10-16得ZCuSn10P1的p =15Mpa,pv =15Mpa ·m/s,v =10m/s2选择轴承宽径比据径向滑动轴承宽径比的选择范围,选取B/d =1,B =1×100 =100mm 3验算轴承工作能力 压强p 的验算：[]r 200002MPa<15MPa=100100F p p Bd ===⨯ pv 的验算：[]r 20000120012.57MPa m/s<15MPa m/s=1910019100100F n pv pv B ⨯===⋅⋅⨯v 的验算：[]3.1410012006.28m/s<10m/s=601000601000πdn v v ⨯⨯===⨯⨯答：从上面的验算可知所选择的轴承材料合理10-12解： 1选择轴承材料选择轴承材料为ZCuSn5Pb5Zn5,查教材表10-16得ZCuSn10P1的p =8Mpa,pv =15Mpa ·m/s,v =3m/s2验算轴承工作能力 压强p 的验算：[]r 50000.16MPa<8MPa=200160F p p Bd ===⨯ pv 的验算：[]r 50003000.39MPa m/s<15MPa m/s=1910019100200F n pv pv B ⨯===⋅⋅⨯v 的验算：[]3.141603002.51m/s<3m/s=601000601000πdn v v ⨯⨯===⨯⨯答：从上面的验算可知所选择的轴承材料合理 10-13解： 1查许用值查教材表10-16得ZCuSn10P1的p =15Mpa,pv =15Mpa ·m/s 2由压强p 确定的径向载荷 3由pv 确定的径向载荷答：轴承的主要承载能力由pv 确定,由2和3可知,该轴承的最大径向载荷为23875N;十一、轴11-1 判断题1× 2× 3× 4× 5√ 6√ 7× 8√ 9√ 10√ 11× 12× 13× 14× 15√ 11-2 填空题1转轴,心轴,传动轴 2心,转 3回转 4轴径5轴向定位,工作 6相对转动,键连接,花键连接 7轴端,轴向 83nPC d ≥ 9[]w 1-3e e 1.0σσ≤=d M 10应力集中 11-3 选择题1A 2A 3A 4A 5B 6A 7B 8A 9A 10C 11A 12A 13A 14A 15A 16A 11-4解：材料为40Cr 的传动轴,C 取小值98,则：07mm .5280129833=⨯=≥n P C d ,圆整为标准值取d =56mm答：轴的直径可取56mm; 11-5解：由[]3T 62.01055.9nP d τ⨯≥得[]631055.92.0⨯≤nd P T τ,则： 答：该轴能传递的最大功率为; 11-6解： 1计算支反力425.5r/min 1212==n z z n ,mm 246886N 1055.9262⋅=⨯=n PT 圆周力F t ：N 21667632468862222t =⨯⨯==d T F 合力F n ：N 230520cos 2166cos 0t n ===αF F 支反力：N 5.11522n r2r1===FF F2计算弯矩并绘制弯矩图。
机械设计基础习题及答案4套
机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。
（a）(b) (c)2、一简易冲床的初拟设计方案如图。
设计者的思路是：动力由齿轮1输入，使轴A连的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。
(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。
(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。
题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。
各相切轮之间作纯滚动。
试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。
4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。
(完整word版)《机械设计基础》试题库及答案
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
(完整版)机械设计基础课后习题答案.

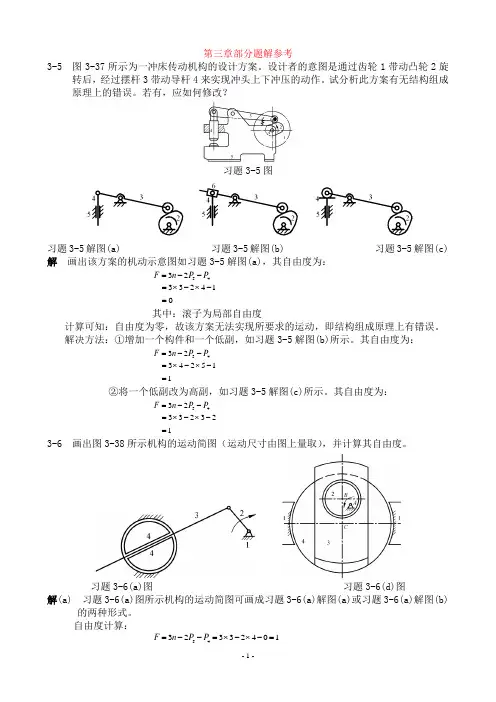

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。
设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。
试分析此方案有无结构组成原理上的错误。
若有，应如何修改？习题3-5图习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为：14233 2345=-⨯-⨯=--=P P n F 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。
解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。
其自由度为：115243 2345=-⨯-⨯=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。
其自由度为：123233 2345=-⨯-⨯=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。
习题3-6(a)图 习题3-6(d)图解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。
自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。
自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。
解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链原动件数目应为1说明：该机构为精确直线机构。
当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束 原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。
《机械设计基础》试题和答案
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案，希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。
答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案：机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。
同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。
机械设计基础 课后习题答案 第三版 课后答案(1-18章全) 完整版
机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。
什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。
第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。
液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。
《机械设计基础》试题及答案(精选篇)
《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。
答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。
答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。
答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。
答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。
答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。
机械设计基础课后习题答案全
7-1解：（1）先求解该图功的比例尺。
（2 ）求最大盈亏功。
根据图7.5做能量指示图。
将和曲线的交点标注，，，，，，，，。
将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭矢量。
由图知该机械系统在区间出现最大盈亏功，其绝对值为：（3 ）求飞轮的转动惯量曲轴的平均角速度：；系统的运转不均匀系数：；则飞轮的转动惯量：图7.5图7.67-2图7.7 图7.8解：（1）驱动力矩。
因为给定为常数，因此为一水平直线。
在一个运动循环中，驱动力矩所作的功为，它相当于一个运动循环所作的功，即：因此求得：（2）求最大盈亏功。
根据图7.7做能量指示图。
将和曲线的交点标注，，，。
将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功；其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。
由图知该机械系统在区间出现最大盈亏功。
欲求，先求图7.7中的长度。
如图将图中线1和线2延长交于点，那么在中，相当于该三角形的中位线，可知。
又在中，，因此有：，则根据所求数据作出能量指示图，见图7.8，可知最大盈亏功出现在段，则。
（3）求飞轮的转动惯量和质量。
7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为，则若将飞轮安装在电动机轴上，飞轮的转动惯量为：7-4解：（1）求安装在主轴上飞轮的转动惯量。
先求最大盈亏功。
因为是最大动能与最小动能之差，依题意，在通过轧辊前系统动能达到最大，通过轧辊后系统动能达到最小，因此：则飞轮的转动惯量：（2）求飞轮的最大转速和最小转速。
（3）因为一个周期内输入功和和输出功相等，设一个周期时间为，则：，因此有：。
7-5 解：图7.9一个周期驱动力矩所作的功为：一个周期阻力矩所作的功为：又时段内驱动力矩所做的功为：因此最大盈亏功为：机组的平均角速度为：机组运转不均匀系数为：故飞轮的转动惯量为：7-6答：本书介绍的飞轮设计方法，没有考虑飞轮以外其他构件动能的变化，而实际上其他构件都有质量，它们的速度和动能也在不断变化，因而是近似的。
(完整版)机械设计基础试题及答案解析
A卷一、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。
原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。
α＋γ≡900。
压力角（传动角）越小（越大），机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时：ρ=rT，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。
在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。
机械设计基础课后习题答案
机械设计基础课后习题答案2-4 机构具有确定运动的条件是什么？（1）机构⾃由度>0（2）原动件数=机构⾃由度数2-6 计算⾃由度（a）(c)(a)F=3N-2PL-PH=3*7-2*4-3=10 (b)F=3N-2PL-PH=3*9-2*12-2=13-1 铰链四杆机构有哪些基本性质？如何判断它是否具有曲柄？基本性质：急回特性、死点位置曲柄存在的条件：（1）最短杆与最长杆的长度之和⼩于等于其他两杆长度之和。
（2）连架杆或机架之⼀为最短杆。
3-3 已知铰链四杆机构各杆杆长分别为：a = 40 mm，b = 79 mm，c = 90 mm，d = 110 mm，各杆按字母顺序布置。
试问分别取不同杆为机架时，各获得何种机构？3-4 如何判断机构有⽆急回运动？K = 1的铰链四杆机构的结构特征是什么？判定机构是否有急回运动关键取决于极位夹⾓，当曲柄摇杆机构在运动过程中出现极位夹⾓θ时，机构便具有急回运动特性。
θ⾓愈⼤，K值愈⼤，机构的急回运动性质也愈显著。
K = 1的铰链四杆机构的结构特征是主动曲柄与连杆拉直共线和重叠共线两处位置重合。
4-2 凸轮机构常⽤的四种从动件运动规律中，哪种运动规律有刚性冲击？哪些运动规律有柔性冲击？哪种运动规律没有冲击？匀速运动规律有刚性冲击；等加速度、等减速度和余弦加速度运动规律有柔性冲击；正弦加速度运动规律没有冲击。
4-6 图⽰⼀偏置直动从动件盘形凸轮机构，凸轮以C点为中⼼，题4-6图画出轮廓上D点与尖顶接触时的压⼒⾓的位置和⼤⼩。
5-1 齿轮传动的最基本要求是什么？齿廓的形状符合什么条件才能满⾜上述要求？基本要求是：传动⽐恒定。
齿廓的形状是：渐开线形、摆线形、圆弧齿时满⾜上述要求。
（齿廓的形状必须满⾜不论轮齿齿廓在任何位置接触，过触点所做齿廓的公法线均须通过节点。
）5-2 简单叙述齿廓啮合基本定律。
互相啮合传动的⼀对齿轮，任意瞬间的传动⽐，都与其连⼼线被其啮合齿廓的接触处的公法线分成的两线段成反⽐。
机械设计基础-习题解答
《机械设计基础》习题解答机械工程学院目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承---------------------------------------------------------50 第十三章滑动轴承-------------------------------------------- ------------ 56 第十四章联轴器和离合器------------------------------- 59 第十五章弹簧------------------------------------------62 第十六章机械传动系统的设计----------------------------65第0章绪论0-1机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。
机械设计基础课后习题答案
机械设计基础第1章平面机构自由度习题解答1-1至1-4 绘制机构运动简图。
1-11-21-31-41-5至1-12 计算机构自由度局部自由度虚约束局部自由度1-5 有一处局部自由度（滚子），有一处虚约束（槽的一侧），无复合铰链 n=6 P L=8 P H=1 F=3×6-2×8-1=11-6 有一处局部自由度（滚子），无复合铰链、虚约束n=8 P L=11 P H=1 F=3×8-2×11-1=11-7 无复合铰链、局部自由度、虚约束n=8 P L=11 P H=0 F=3×8-2×11-0=21-8 无复合铰链、局部自由度、虚约束n=6 P L=8 P H=1 F=3×6-2×8-1=11-9 有两处虚约束（凸轮、滚子处槽的一侧），局部自由度1处，无复合铰链n=4 P L=4 P H=2F=3×4-2×4-2=21-10 复合铰链、局部自由度、虚约束各有一处凸轮、齿轮为同一构件时，n=9 P L=12 P H=2F=3×9-2×12-2=1凸轮、齿轮为不同构件时n=10 P L=13 P H=2 F=3×10-2×13-2=2 图上应在凸轮上加一个原动件。
1-11 复合铰链一处，无局部自由度、虚约束n=4 P L=4 P H=2 F=3×4-2×4-2=21-12 复合铰链、局部自由度、虚约束各有一处n=8 P L=11 P H=1 F=3×8-2×11-1=1友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。
(完整版)机械设计基础习题集及参考答案
3. 低副联接的三个构件不能组成机构，只能构成一个构件。 ( ）
4。 机构处于死点位置时，机构中的从动件将出现自锁或运动不确定现象。( ）
5。 极位夹角是从动件在两个极限位置时的夹角。（ )
6。在铰链四杆机构中，通过取不同构件作为机架,则可以分别得到曲柄摇杆机构、双曲柄机构和双摇杆机构。（ )
五、设计题
1. 设计过程详见参考教材22页，“已知连杆的两个位置设计四杆机构”的内容。
2。 设计过程详见参考教材23页，“根据行程数比系数设计四杆机构”的内容。传动角和压力角的画法见参考教材15页的“二、压力角与传动角”内容。
第三章 凸轮机构
一、判断题（正确 T，错误 F）
1. 凸轮机构出现自锁是由于驱动力小造成的. （ ）
2。凸轮机构是由、、三个基本构件组成的.
3。理论轮廓曲线相同而实际轮廓曲线不同的两个对心直动滚子从动件盘形凸轮机构,其从动件的运动规律是的。
4。 凸轮轮廓形状由从动件的决定。
四、简答题
1。 说明凸轮机构从动件常用运动规律、冲击特性及应用场合。
五、设计题
1。 设计一对心直动尖顶从动件盘型凸轮。已知凸轮顺时针以等角速度ω1回转，凸轮基圆半径 ，从动件运动规律如图所示.(要求：写出作图步骤，保留作图痕迹）
2. 铰链四杆机构存在曲柄的必要条件是机构中最短杆与最长杆的长度之和小于或等于其余两杆长度之和。
铰链四杆机构的基本形式有 ①双曲柄机构——最短杆为机架;②曲柄摇杆机构--最短杆为连架杆；③双摇杆机构--最短杆为连杆。
3。 图(1）为曲柄摇杆机构，原因 ，则说明该机构中存在曲柄，而最短杆又为连架杆。图（2)为双曲柄机构，原因 ,则说明该机构中存在曲柄，而最短杆又为机架。图（3）为双摇杆机构,原因 ，但是最短杆为连架杆.
《机械设计基础》课后习题答案
《机械设计基础》课后习题答案一、填空1、带传动的失效形式有打滑和疲劳破坏。
2、传动带中的的工作应力包括拉应力、离心应力和弯曲应力。
3、单根V带在载荷平稳，包角为180°、且为特定带长的条件下所能传递的额定功率P0主要与带型号、小轮直径和小轮转速有关。
4、在设计V带传动时， V带的型号根据传递功率和小轮转速选取。
5、限制小带轮的最小直径是为了保证带中弯曲应力不致过大。
6、V带传动中，限制带的根数Z<Zmax是为了保证每根V带受力均匀(避免受力不均)。
7、 V带传动中，带绕过主动轮时发生带滞后于带轮的弹性滑动。
8、带传动常见的张紧装置有定期张紧装置、自动张紧装置和张紧轮等几种。
9. V带两工作面的夹角二为40°，V带轮的槽形角「应小于二角。
10、链传动和V带传动相比，在工况相同的条件下，作用在轴上的压轴力较小，其原因是链传动不需要初拉力。
11、链传动张紧的目的是调整松边链条的悬垂量，采用张紧轮张紧时，张紧轮应布置在松边，靠近小轮，从外向里张紧。
二、选择1、平带、 V带传动主要依靠(D)来传递运动和动力。
A.带的紧边拉力：B.带的松边拉力：C.带的预紧力：D.带和带轮接触面间的摩擦力。
2、在初拉力相同的条件下，V带比平带能传递较大的功率，是因为V带(C)A.强度高：B.尺寸小：C.有楔形增压作用：D.没有接头。
3、带传动正常工作时不能保证准确的传动比，是因为(D)。
A.带的材料不符合虎克定律：B.带容易变形和磨损；C.带在带轮上打滑；D.带的弹性滑动。
机械设计基础课后习题答案(第五版)(完整版)
2.929
0.761
0
0
0
0
0
0
图3-20题3-7解图
4.5课后习题详解
4-1解分度圆直径
齿顶高
齿根高
顶隙
中心距
齿顶圆直径
齿根圆直径
基圆直径
齿距
齿厚、齿槽宽
4-2解由 可得模数
分度圆直径
4-3解由 得
4-4解分度圆半径
分度圆上渐开线齿廓的曲率半径
分度圆上渐开线齿廓的压力角
基圆半径
基圆上渐开线齿廓的曲率半径为0；
， 。
题2-13证明:见图2.25。在 上任取一点 ，下面求证 点的运动轨迹为一椭圆。见图
可知 点将 分为两部分，其中 ， 。
又由图可知 ， ，二式平方相加得
可见 点的运动轨迹为一椭圆。
3-1解
图3.10题3-1解图
如图3.10所示，以O为圆心作圆并与导路相切，此即为偏距圆。过B点作偏距圆的下切线，此线为
计算各分点的位移值如下：
总转角（°）
0
15
30
45
60
75
90
105
角位移（°）
0
0.367
1.432
3.092
5.182
7.5
9.818
11.908
总转角（°）
120
135
150
165
180
195
210
225
角位移（°）
13.568
14.633
15
15
15
14.429
12.803
0.370
总转角（°）
接 ， ，作图2.22 的中垂线与 交于 点。然后连接 ， ，作 的中垂线
机械设计基础课后习题答案
2-4 机构具有确定运动的条件是什么？（1）机构自由度>0（2）原动件数=机构自由度数2-6 计算自由度（a）(c)(a)F=3N-2PL-PH=3*7-2*4-3=10 (b)F=3N-2PL-PH=3*9-2*12-2=13-1 铰链四杆机构有哪些基本性质？如何判断它是否具有曲柄？基本性质：急回特性、死点位置曲柄存在的条件：（1）最短杆与最长杆的长度之和小于等于其他两杆长度之和。
（2）连架杆或机架之一为最短杆。
3-3 已知铰链四杆机构各杆杆长分别为：a = 40 mm，b = 79 mm，c = 90 mm，d = 110 mm，各杆按字母顺序布置。
试问分别取不同杆为机架时，各获得何种机构？3-4 如何判断机构有无急回运动？K = 1的铰链四杆机构的结构特征是什么？判定机构是否有急回运动关键取决于极位夹角，当曲柄摇杆机构在运动过程中出现极位夹角θ时，机构便具有急回运动特性。
θ角愈大，K值愈大，机构的急回运动性质也愈显著。
K = 1的铰链四杆机构的结构特征是主动曲柄与连杆拉直共线和重叠共线两处位置重合。
4-2 凸轮机构常用的四种从动件运动规律中，哪种运动规律有刚性冲击？哪些运动规律有柔性冲击？哪种运动规律没有冲击？匀速运动规律有刚性冲击；等加速度、等减速度和余弦加速度运动规律有柔性冲击；正弦加速度运动规律没有冲击。
4-6 图示一偏置直动从动件盘形凸轮机构，凸轮以C点为中心，题4-6图画出轮廓上D点与尖顶接触时的压力角的位置和大小。
5-1 齿轮传动的最基本要求是什么？齿廓的形状符合什么条件才能满足上述要求？基本要求是：传动比恒定。
齿廓的形状是：渐开线形、摆线形、圆弧齿时满足上述要求。
（齿廓的形状必须满足不论轮齿齿廓在任何位置接触，过触点所做齿廓的公法线均须通过节点。
）5-2 简单叙述齿廓啮合基本定律。
互相啮合传动的一对齿轮，任意瞬间的传动比，都与其连心线被其啮合齿廓的接触处的公法线分成的两线段成反比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械设计基础》作业答案第一章平面机构的自由度和速度分析1－11－21－31－41－5自由度为：11 19211)0192(73')'2(3=--=--+⨯-⨯=--+-=FPPPnFHL或：1182632 3=-⨯-⨯=--=HLPPnF1－6自由度为11)01122(93')'2(3=--+⨯-⨯=--+-=FPPPnFHL或：11 22241112832 3=--=-⨯-⨯=--=HLPPnF1－10自由度为：1128301)221142(103')'2(3=--=--⨯+⨯-⨯=--+-=F P P P n F H L或： 122427211229323=--=⨯-⨯-⨯=--=HL P P n F1－1122424323=-⨯-⨯=--=HL P P n F1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。
1334313141P P P P ⨯=⨯ωω11314133431==P P ω1－14：求出题1-14图正切机构的全部瞬心。
设s rad /101=ω，求构件3的速度3v 。
s mm P P v v P /20002001013141133=⨯===ω1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。
构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心1224212141P P P P ⨯=⨯ωω121214122421r P P ==ω 1－16：题1-16图所示曲柄滑块机构，已知：s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。
在三角形ABC 中，BCA AB BC∠=sin 45sin 0，52sin =∠BCA ，523cos =∠BCA ， 045sin sin BCABC AC=∠，mm AC 7.310≈s mm BCA AC P P v v P /565.916tan 1013141133≈∠⨯===ω1224212141P P P P ωω=s rad AC P P P P /9.21002101001122412142≈-⨯==ωω1－17：题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15=，mm l AB 90=，s rad /101=ω，求00=θ和0180=θ时，从动件角速度2ω的数值和方向。
00=θ时2312213121P P P P ωω=s rad P P P P /2159010151231213122=-⨯==ωω 方向如图中所示当0180=θ时s rad P P P P /43.1159010151231213122≈+⨯==ωω 方向如图中所示第二章平面连杆机构2-1 试根据题2-1图所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
（1）双曲柄机构（2）曲柄摇杆机构（3）双摇杆机构（4）双摇杆机构2-3 画出题2-3图所示各机构的传动角和压力角。
图中标注箭头的构件为原动件。
2-4 已知某曲柄摇杆机构的曲柄匀速转动，极位夹角θ为300，摇杆工作行程需时7s 。
试问：（1）摇杆空回程需时几秒？（2）曲柄每分钟转数是多少？解：（1）根据题已知条件可得： 工作行程曲柄的转角01210=ϕ则空回程曲柄的转角02150=ϕ摇杆工作行程用时7s ，则可得到空回程需时： s t 5)7/210(150002== （2）由前计算可知，曲柄每转一周需时12s ，则曲柄每分钟的转数为r n 51260== 2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆100，且mm l mm l AD CD 1000,500==。
（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）＇计算此机构的最小传动角。
解：以踏板为主动件，所以最小传动角为0度。
2-6 设计一曲柄摇杆机构。
已知摇杆长度mm l 1003=，摆角030=ψ，摇杆的行程速比变化系数2.1=K 。
（1）用图解法确定其余三杆的尺寸；（2）用式（2-6）和式（2-6）＇确定机构最小传动角min γ（若0min 35<γ，则应另选铰链A 的位置，重新设计）。
解：由K=1.2可得极位夹角 000364.161802.22.018011==+-=K K θ2-7 设计一曲柄滑块机构，如题2-7图所示。
已知滑块的行程mm s 50=，偏距mm e 16=，行程速度变化系数2.1=K ，求曲柄和连杆的长度。
解：由K=1.2可得极位夹角000364.161802.22.018011==+-=K K θ2-8 设计一摆动导杆机构。
已知机架长度mm l 1004=，行程速度变化系数4.1=K ，求曲柄长度。
解：由K=1.4可得极位夹角000301804.24.018011==+-=K K θ2-10 设计一铰链四杆机构作为加热炉炉门的起闭机构。
已知炉门上两活动铰链的中心距为50mm ，炉门打开后成水平位置时，要求炉门温度较低的一面朝上（如虚线所示），设固定铰链安装在yy 轴线上，其相关尺寸如题图2-10图所示，求此铰链四杆机构其余三杆的长度。
2-12 已知某操纵装置采用铰链四杆机构。
要求两连架杆的对应位置如题2-12图所示，0145=ϕ，'105201=ψ；0190=ϕ，'108201=ψ；01135=ϕ，'1011201=ψ；机架长度mm l AD 50=，试用解析法求其余三杆长度。
解：由书35页图2-31可建立如下方程组：⎩⎨⎧=++=+ψδϕψδϕsin sin sin cos cos cos 3213421l l l l l l l 消去δ，并整理可得：()ϕψψϕ--+-++=cos cos 2cos 43134122212324l ll l l l l l l l令：431l l P -= （1） 132l l P =（2） 412221232432l l l l l l P -++=（3） 于是可得到)cos(cos cos 123ϕψψϕ-++=P P P分别把两连架杆的三个对应转角带入上式，可得到关于P 1、P 2、P3由三个方程组成的方程组。
可解得：⎪⎩⎪⎨⎧==-=20233.048447.17333.0321P P P 504=l ，再由（1）、（2）、（3），可解得：⎪⎩⎪⎨⎧===mm l mm l mm l 667.36887.62700.24321第三章 凸轮机构3-1 题3-1图所示为一偏置直动从动件盘形凸轮机构，已知AB 段为凸轮的推程廓线，试在图上标注推程运动角Φ。
3-2题3-2图所示为一偏置直动从动件盘形凸轮机构，已知凸轮是一个以C 点为圆心的圆盘，试求轮廓上D 点与尖顶接触是的压力角，并作图表示。
3-4 设计题3-4图所示偏置从动件盘形凸轮。
已知凸轮以等角速度顺时针方向回转，偏距mm e 10=，凸轮基圆半径mm r 600=，滚子半径mm r r 10=，从动件的升程mm h 30=，0150=φ，030=s φ，0120'=φ，0'60=s φ，从动件在升程和回程均作简谐运动，试用图解法绘制出凸轮的轮廓并校核推程压力角。
解：（1）推程：推程角：0150=φ 从动件的位移方程：)cos 1(2ϕφπ-=h s从动件的行程：30=hφ00 500 1000 1500 s （mm ）2.0127.9930（2）回程： 回程角：0120'=φ 从动件的位移方程：)]('cos 1[2's h s φφϕφπ--+='φ 00 400 800 1200 's （mm ）3027.992.01于是可以作出如下的凸轮的理论轮廓曲线，再作一系列的滚子，绘制内包络线，就得到凸轮的实际轮廓曲线（略）注：题3-6、3-7依次按上述步骤进行作图即可，不同的是：3-6为一摆动从动件盘形凸轮机构，3-7为一平底直动从动件盘形凸轮机构。
第四章 齿轮机构4-1 已知一对外啮合正常齿制标准直齿圆柱齿轮mm m 3=，191=z ，412=z ，试计算这对齿轮的分度圆直径、齿顶高、齿跟高、顶隙、中心距、齿顶圆直径、齿跟圆直径、基圆直径、齿距、齿厚和齿槽宽。
解：4-2 已知一对外啮合标准直齿圆柱齿轮的标准中心距mm a 160=，齿数201=z ，602=z ，求模数和分度圆直径。
解：由2/)(21mz mz a +=可得48032060201602221==+⨯=+=z z a m则其分度圆直径分别为mm mz d 8020411=⨯== mm mz d 24060422=⨯==4-3已知一正常齿制标准直齿圆柱齿轮的齿数25=z ，齿顶圆直径mm d a 135=，求该轮的模数。
解：)2(22**a a a a h z m m h mz h d d +=+=+= 正常齿制标准直齿圆柱齿轮：1*=a h则有mm h z d m a a 5271352251352*==+=+=4-4 已知一正常齿制标准直齿圆柱齿轮020=α,mm m 5=,40=z ,试分别求出分度圆、基圆、齿顶圆上渐开线的曲率半径和压力角。
解：mm mz r 10024052=⨯==mm r r b 969.9320cos 0=⨯=mm m h r r a a 1055100*=+=+=齿顶圆压力角：895.0105969.93cos ===a b a r r α 0499.26=a α基圆压力角：1cos ==bbb r r α 00=b α分度圆上齿廓曲率半径：mm r 2.3420sin 0==ρ齿顶圆上齿廓曲率半径：mm r a a 85.464462.0105499.26sin 0=⨯==ρ基圆上齿廓曲率半径：0=b ρ4-6 已知一对内啮合正常齿制标准直齿圆柱齿轮mm m 4=，201=z ，602=z ，试参照图4-1b 计算该对齿轮的中心距和内齿轮的分度圆直径、齿顶圆直径和齿跟圆直径。
解：该对齿轮为内啮合，所以有中心距mm z z m a 802/)2060(42/)(12=-⨯=-=齿轮2为内齿轮，所以有mm mz d 24060422=⨯==mm h d d a a 232824042240222=-=⨯-=-=mm h d d f f 25052240)425.1(2240222=⨯+=⨯⨯+=+=4-10 试与标准齿轮相比较，说明正变位直齿圆柱齿轮的下列参数：m 、α、'α、d 、'd 、s 、f s 、f h 、f d 、b d ，哪些不变？哪些起了变化？变大还是变小？解：4-11 已知一对正常齿渐开线标准斜齿圆柱齿轮mm a 250=，231=z ，982=z ，mm m n 4=，试计算其螺旋角、端面模数、分度圆直径和齿跟圆直径。
