M11基本配置及技术参数

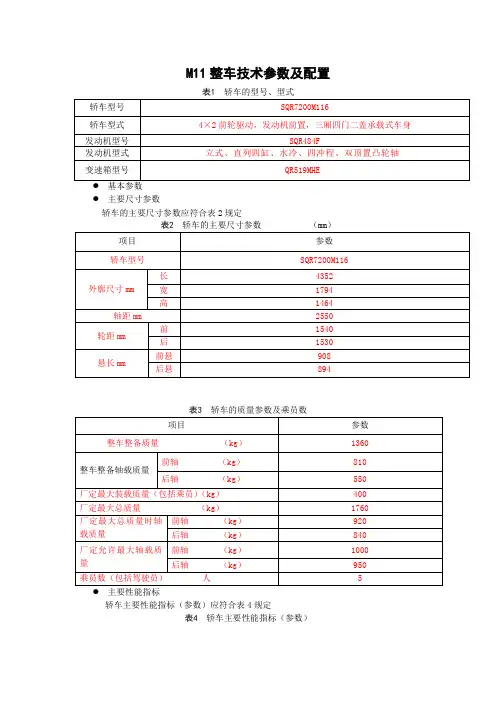

M11整车技术参数及配置●主要尺寸参数轿车的主要尺寸参数应符合表2规定轿车主要性能指标（参数）应符合表4规定表4 轿车主要性能指标（参数）●●发动机发动机结构特征、参数及主要性能指标应符合表6规定●离合器: 干式膜片弹簧离合器，液压式操纵机构，从动盘直径φmm。
●变速器、主减速器总成等速万向节传动轴●车身及附件●车身车身为承载式全金属封闭钢板框架结构。
●车门表8 门结构前机盖锁，中置锁，免维护，分上下锁体。
开启角度为：极限位置62°。
●座椅前排驾驶座椅：手动4向调节，头枕高度可调，带电加热功能，真皮座椅可选装；电动8向，带安全气囊可选装，配真皮座椅。
前排副驾驶座椅：手动4向调节；头枕高度可调；带电加热功能；真皮座椅可选装。
电动8向，带安全气囊可选装，配真皮座椅。
后排座椅：可折叠翻转，后座椅头枕高度可调；真皮座椅可选装。
●安全带前排座椅，三点普通式安全带，高度可调；后排座椅，两侧为三点紧急锁止式安全带，中间为二点式可调节腰带。
●风窗●前风窗双曲面，夹层式安全玻璃。
●后风窗双曲面，钢化安全玻璃，带有除霜电阻丝。
●后视镜●外后视镜后视镜.手动折叠，镜片电动调节式除霜外后视镜，球面镜。
●内后视镜内后视镜固定在前风挡玻璃上，多角度调节，防炫目镜片。
●保险杠●前保险杠内有防撞横梁。
●后保险杠有防撞横梁。
●顶天窗选装内藏式电动天窗，具有前后平行滑动、上掀功能、防夹功能、自动关闭功能、一次接触功能和天窗玻璃打开时遮阳板自动打开功能●安全气囊选装安全气囊●悬架系统前悬架采用麦弗逊式独立悬架，带稳定杆，螺旋弹簧，双向作用筒式减振器。
●后悬架后悬架采用多联杆式悬架，带稳定杆，圆柱螺旋弹簧，双向作用筒式减振器。
●副车架前：钢板冲压焊接成型，封闭断面，内置整体加强板后：管梁口字框形结构●车轮及轮胎●轮辋型号与轮胎型号应符合表9规定表9 轮辋型号与轮胎型号液压助力转向，齿轮齿条式转向器，可调安全转向管柱。
●制动系统液压制动，真空助力式，对角线布置，双回路制动系统；标配 ABS系统,选装ESP系统。
M11ISMQSM最常见的喷油器如下
M11/ISM/QSM最常见的喷油器如下：M11喷油器3406604 2100 3087648 2607 3411821 2527 （厂家：重庆油泵油嘴厂）ISM喷油器：3411754 2856 3411756 2835 4061851 2856 （厂家：康明斯燃油系统（武汉）有限公司）QSM喷油器4026222（武汉） 3689 4903472 14118（目前只有进口康明斯产品）康明斯燃油系统（武汉）有限公司总投资3000万美元，2008年4月8日正式投产，主要产品包括柴油机共轨燃油泵(CCR)、CELECT燃油喷嘴、燃油泵以及相关零部件。
康明斯燃油系统武汉工厂是继美国印第安纳、得克萨斯和墨西哥华雷斯(JUAREZ)之后，康明斯在北美以外设立的第一个海外燃油系统生产基地，是康明斯进一步加强在华本地化生产能力的一项关键举措。
武汉工厂一期年产能为70,000个燃油泵和150,000个燃油喷嘴；二期年产能150,000个燃油泵和300,000个燃油喷嘴。
目前，武汉燃油系统工厂的产品在国内主要为东风康明斯ISL8.9升、ISZ13升和西安康明斯ISM11升全电控柴油机配套，此外还将出口亚洲、拉丁美洲和欧洲等国际市场。
ISM系列全电控柴油发动机康明斯重型车辆旗舰动力ISM系列11升全电控柴油发动机是康明斯重卡发动机的旗舰动力之一，功率范围覆盖308-440马力，全球保有量近50万台。
ISM发动机具有一流的可靠性和耐久性，平均大修里程超过100万公里。
ISM发动机重载扭矩大，燃油经济性好，动力强劲，而且操控性好，噪音低，可以广泛应用于全车总重26-44吨之间的重型卡车、特种车、客车和工程机械等领域，是拖头、水泥搅拌车、底盘、油罐车和汽车起重机等设备的理想配套机型。
ISM系列发动机已通过国III/欧III、国IV/欧IV双重认证，采用选择性催化还原(SCR)技术。
2007年，康明斯ISM发动机凭借卓越的产品性能、经济的使用成本、显著的综合效益优势和完备的保修服务，在美国权威机构J.D. Power进行的“2007重型卡车发动机/变速箱客户满意度调查”中，赢得专用车“客户满意度调查”最高奖；并且在中国物流行业用户满意度调查结果中被评为“最佳发动机”。
康明斯柴油发动机产品型号机型目录
康明斯柴油发动机产品型号机型目录u 重庆康明斯发动机系列M11ISMNT855K19K38K50¨汽车应用重型汽车，越野汽车，自卸汽车，牵引车，汽车起重机，水泥搅拌车，公交客车，长途客车，旅游客车，军用汽车，专用汽车，特种汽车，及其底盘等等¨工业应用§工程机械推土机，装载机，挖掘机，路面施工机械，工业自卸车，特殊移动车辆§固定动力油气田设备，钻机，修井机，泥浆泵，压裂机，水泵，应急泵，消防泵，工业泵站，空气压缩机，特殊内燃设备§轨道车辆调度机车，机车，轨道车辆，动车组，铁路移动设备，铁路维修车辆，¨船舶应用§推进主机推舶，工作船，挖泥船，巡逻艇，消防船，交通艇，客船，气垫船，水翼船，货船，§工作辅机船用发电机组，船用消防泵动力，消防船，疏浚船§船检设备海上平台油气田固定设备动力，船用空压机，疏浚设备¨发电应用发电机组，内燃电站，应急电站，备用发电机组，根据实际应用选用汽车、工业、船舶或发电发动机作为动力u 汽车应用Ø M11系列发动机²符合“欧洲一号”的产品发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm(lb-ft)/转速r/minM11-C245183(245)/21001058(780)/1300M11-C270201(270)/21001200(885)/1300M11-C290216(290)/21001200(885)/1300M11-C310231(310)/21001265(993)/1300M11-C330246(330)/21001250(923)/1300M11-C350261(350)/21001560(1150)/1300注：M11-C245/290/310适用于高原海拔4500米²符合“欧洲二号”的产品发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm(lb-ft)/转速r/minISM305E 20224(301)/19001550(1143)/1200ISM305ESP 22224(301)19001450(1069)/1200ISM340E 20250(335)/19001670(1252)/1200ISM380E 20280(375)/19001825(1346)1200ISM405E 20298(399)/19002000(1475)/1200ISM410E 20300(402)/19002000(1475)/1200ISM440E 20324(426)/19002100(1549)/1200发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm(lb-ft)/转速r/minISMe335 30246(330)/19001410(1040)/1200ISMe345 30254(341)/19001710(1262)/1200ISMe385 30283(380)/19001835(1354)/1200ISMe420 30306(410)/19002010(1483)/1200²符合“欧洲三号”的产品Ø NT855系列发动机²符合“欧洲一号”的产品发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm(lb-ft)/转速r/minNTC-250187/21001017/1500NTC-290216/21001261/1500NTC-350261/21001593/1300NTC-400298/21001627/1400注：NTC-250/290/350适用于高原海拔4500米u 工业应用Ø M11系列发动机发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm(lb-ft)/转速r/minM11-C/P/L225168(225)/21001030(760)/1300M11-C/P/L250186(250)/21001146(845)/1300M11-C/P/L270201(270)/21001288(950)/1300M11-C/P/L290216(290)/21001330(980)/1300M11-C/P/L300224(300)/21001376(1015)/1300M11-C/P/L310231(310)/21001265(933)/1300M11-C/P/L330246(330)/21001458(1075)/1300M11-C/P/L350261(350)/21001560(1150)/1300注：M11-C/P/L225/250/270/290/310适用于高原海拔4500米C为工程机械,P为固定动力,L为轨道车辆,下同.Ø NT855系列发动机发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm(lb-ft)/转速r/minNT855-C/P/L250187/21001017/1500NT855-C/P/L280175/18001078/1250NT855-L290216/21001261/1300NTA855-C/P/L310231/21001261/1400NTA855-C/P/L335250/21001364/1500NTA855-C/P/L360268/21001464/1500NTA855-C/P/L400298/21001559/1500NTA855-C/P/L450336/21002100/1500注：NTC/P/L-280/310/335/360适用于高原海拔4500米C为工程机械,P为固定动力,L为轨道车辆,下同.Ø K19系列发动机发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm/转速r/minKT19-C/P/L450336（450）/21001907/1300KTA19-C/P/L525426（525）/21002237/1300KTA19-C/P/L600448（600）/21002237/1500KTTA19-C/P/L675504（675）/21002698/1400KTTA19-C/P/L700522（700）/21002731/1400注：KTA-C/P/L600适用于高原海拔4500米C为工程机械,P为固定动力,L为轨道车辆,下同.Ø K38系列发动机发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm/转速r/min KT38-C/P/L925690（925）/21004095/1300KTA38-C/P/L1050783（1050）/21004631/1300KTA38-C/P/L1200895（1200）/21004678/1300KTTA38-C/P/L13501007（1350）21005264/1300Ø K50系列发动机发动机型号额定功率kW(bhp)/转速r/min最大扭矩Nm/转速r/min KTA50-C/P/L13501007（1350）21005264/1300KTA50-C/P/L160011194（1600）21005966/1300KTTA50-C/P/L18001343（1800）21007020/1300K1800E1343（1800）19007085/1300K2000E1492（2000）19007865/1300u 船舶应用Ø 主机²NT855系列发动机发动机型号最大功率kW(bhp)/转速r/min功率标定NT855-M240179(240)/1800持续功率NT855-M270201(270)/1800持续功率NT855-M300224(300)/1800持续功率NT855-M340254(340)/1800重载功率NT855-M360269(360)/2100中等持续功率NTA855-M350261(350)/1800持续功率NTA855-M380283(380)/1800重载功率NTA855-M400298(400)/2100中等持续功率²K19系列发动机发动机型号最大功率kW(bhp)/转速r/min功率标定KT19-M365272(365)/1800持续功率KT19-M380283(380)/1800持续功率KT19-M425317(425)/1800持续功率KT19-M470351(470)/1800重载功率KT19-M510380(510)/2100中等持续功率KTA19-M470351(470)/1800持续功率KTA19-M500373(500)/1800持续功率KTA19-M530395(530)/1800重载功率KTA19-M550410(550)/2100中等持续功率KTA19-M600447(600)/1800持续功率KTA19-M640477(640)/1800重载功率KTA19-M700522(700)/2100中等持续功率²K38系列发动机发动机型号最大功率kW(bhp)/转速r/min功率标定KT38-M800597(800)/1800持续功率KT38-M850634(850)/1950中等持续功率KTA38-M940701(940)/1800持续功率KTA38-M1045780(1045)/1950中等持续功率KTA38-M750559(750)/1800持续功率KTA38-M850633(850)/1800持续功率KTA38-M900672(900)/1600持续功率KTA38-M1000745(1000)/1800持续功率KTA38-M1100820(1100)/1800中等持续功率KTA38-M1050783(1050)/1600持续功率KTA38-M1200895(1200)/1800持续功率KTA38-M1300970(1300)/1800重载功率²K50系列发动机发动机型号最大功率kW(bhp)/转速r/min功率标定KTA50-M1250932(1250)/1800持续功率KTA50-M13851033(1385)/1950中等持续功率KTA50-M14001045(1400)/1600持续功率KTA50-M16001194(1600)/1800持续功率KTA50-M17001268(1700)/1800重载功率KTA50-M18001343(1800)/1900重载功率Ø 辅机²NT855系列发动机发动机型号备载功率kW /转速r/min常载功率kW/转速r/minNTA855-G1(M)265/1500240/1500NTA855-G2(M)321/1500263/1500NTA855-G4(M)351/1500317/1500²K19系列发动机发动机型号备载功率kW /转速r/min常载功率kW/转速r/minKTA19-G2(M)369/1500336/1500Cummins diesel engine models model directoryu Chongqing Cummins Engine Series M11ISMNT855K19K38K50¨ automotive applicationsHeavy-duty trucks, off-road vehicle, dump truck, tractor, truck crane, cement mixer, bus, coach, tourist buses, military vehicles, special vehicles, special vehicles and their chassis, etc.¨ industrial applications§ Construction MachineryBulldozers, loaders, excavators, road construction machinery, industrial dump truck, a special mobile vehicles§ fixed powerOil and gas field equipment, drilling rig, workover rig, mud, fracturing machines, pumps, emergency pumps, fire pumps, industrial pump station, air compressor, a special internal combustion equipment§ rail vehiclesScheduling locomotives, locomotive, rail vehicles, EMU, railway and mobile equipment, railway maintenance vehicles,¨ marine applications§ promote the hostPush the ship, work boats, dredgers, patrol boats, fire boats, traffic boats, passenger ships, hovercraft, hydrofoil boats, cargo ships,§ work auxiliaryMarine generator sets, marine fire pump power, fire boats, dredgers§ ZC equipmentOffshore fixed platform oil and gas field equipment, power, marine, air compressor, dredging equipment¨ power generation applicationsGenerating units, internal combustion power plants, emergency power plant, standby generator sets, Selected according to the practical application of automotive, industrial, marine or power generation engine as a driving forceThe M11 series engines u automotive applications Ø ² meet the European No. 1 "productsEngine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm (lb.-ft) / speed r / min.M11-C245183 (245) / 21001058 (780) / 1300M11-C270201 (270) / 21001200 (885) / 1300M11-C290216 (290) / 21001200 (885) / 1300M11-C310231 (310) / 21001265 (993) / 1300M11-C330246 (330) / 21001250 (923) / 1300M11-C350261 (350) / 21001560 (1150) / 1300Note: M11-C245/290/310 applies plateau 4500 meters above sea level² meet the Europe II productsEngine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm (lb.-ft) / speed r / min.ISM305E 20224 (301) / 19001550 (1143) / 1200ISM305ESP 22224 (301) 19001450 (1069) / 1200ISM340E 20250 (335) / 19001670 (1252) / 1200ISM380E 20280 (375) / 19001825 (1346) 1200ISM405E 20298 (399) / 19002000 (1475) / 1200ISM410E 20300 (402) / 19002000 (1475) / 1200ISM440E 20324 (426) / 19002100 (1549) / 1200Engine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm (lb.-ft) / speed r / min.ISMe335 30246 (330) / 19001410 (1040) / 1200ISMe345 30254 (341) / 19001710 (1262) / 1200ISMe385 30283 (380) / 19001835 (1354) / 1200ISMe420 30306 (410) / 19002010 (1483) / 1200² meet the European III productsØ NT855 series engine ² meet the European No. 1 "productsEngine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm (lb.-ft) / speed r / min.NTC-250187/21001017/1500NTC-290216/21001261/1500NTC-350261/21001593/1300NTC-400298/21001627/1400Note: NTC-250/290/350 applies plateau 4500 meters above sea levelu Industrial applications Ø M11 Series Engine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm (lb.-ft) / speed r / min.M11-C/P/L225168 (225) / 21001030 (760) / 1300M11-C/P/L250186 (250) / 21001146 (845) / 1300M11-C/P/L270201 (270) / 21001288 (950) / 1300M11-C/P/L290216 (290) / 21001330 (980) / 1300M11-C/P/L300224 (300) / 21001376 (1015) / 1300M11-C/P/L310231 (310) / 21001265 (933) / 1300M11-C/P/L330246 (330) / 21001458 (1075) / 1300M11-C/P/L350261 (350) / 21001560 (1150) / 1300Note: M11-C/P/L225/250/270/290/310 in the plateau 4500 meters above sea level C for construction machinery, P is the fixed power for rail vehicles, the same below.Ø NT855 Series Engine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm (lb.-ft) / speed r / min.NT855-C/P/L250187/21001017/1500NT855-C/P/L280175/18001078/1250NT855-L290216/21001261/1300NTA855-C/P/L310231/21001261/1400NTA855-C/P/L335250/21001364/1500NTA855-C/P/L360268/21001464/1500NTA855-C/P/L400298/21001559/1500NTA855-C/P/L450336/21002100/1500Note: NTC/P/L-280/310/335/360 in the plateau 4500 meters above sea level C for construction machinery, P is the fixed power for rail vehicles, the same below.Ø K19 Series Engine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm / rpm r / min.KT19-C/P/L450336 (450) / 21001907/1300KTA19-C/P/L525426 (525) / 21002237/1300KTA19-C/P/L600448 (600) / 21002237/1500KTTA19-C/P/L675504 (675) / 21002698/1400KTTA19-C/P/L700522 (700) / 21002731/1400Note: KTA-C/P/L600 in the plateau 4500 meters above sea level C for construction machinery, P is the fixed power for rail vehicles, the same below.Ø K38 Series Engine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm / rpm r / min.KT38-C/P/L925690 (925) / 21004095/1300KTA38-C/P/L1050783 (1050) / 21004631/1300KTA38-C/P/L1200895 (1200) / 21004678/1300KTTA38-C/P/L13501007 (1350) 21005264/1300Ø K50 and Series Engine Model Rated Power kW (bhp) / speed r / min Maximum torque Nm / rpm r / min.KTA50-C/P/L13501007 (1350) 21005264/1300KTA50-C/P/L160011194 (1600) 21005966/1300KTTA50-C/P/L18001343 (1800) 21007020/1300K1800E1343 (1800) 19007085/1300K2000E1492 (2000) 19007865/1300host of u for marine applications Ø ² NT855 series engine Engine Model kW (bhp) / speed r / min Power CalibrationNT855-M240179 (240) / 1800 continuous powerNT855-M270201 (270) / 1800 continuous powerNT855-M300224 (300) / 1800 continuous powerNT855-M340254 (340) / 1800 overloaded powerNT855-M360269 (360) / 2100 secondary continuous power NTA855-M350261 (350) / 1800 continuous powerNTA855-M380283 (380) / 1800 overloaded powerNTA855-M400298 (400) / 2100 secondary continuous power ² K19 series engineEngine Model kW (bhp) / speed r / min Power CalibrationKT19-M365272 (365) / 1800 continuous powerKT19-M380283 (380) / 1800 continuous powerKT19-M425317 (425) / 1800 continuous powerKT19-M470351 (470) / 1800 overloaded powerMedium continuous power KT19-M510380 (510) / 2100KTA19-M470351 (470) / 1800 continuous powerKTA19-M500373 (500) / 1800 continuous powerKTA19-M530395 (530) / 1800 overloaded powerKTA19-M550410 (550) / 2100 secondary continuous power KTA19-M600447 (600) / 1800 continuous powerKTA19-M640477 (640) / 1800 overloaded powerKTA19-M700522 (700) / 2100 secondary continuous power ² K38 series engineEngine Model kW (bhp) / speed r / min Power CalibrationKT38-M800597 (800) / 1800 continuous powerKT38-M850634 (850) / 1950 Medium continuous powerKTA38-M940701 (940) / 1800 continuous powerKTA38-M1045780 (1045) / 1950 secondary continuous power KTA38-M750559 (750) / 1800 continuous powerKTA38-M850633 (850) / 1800 continuous powerKTA38-M900672 (900) / 1600 continuous powerKTA38-M1000745 (1000) / 1800 continuous powerKTA38-M1100820 (1100) / 1800 secondary continuous power KTA38-M1050783 (1050) / 1600 continuous powerKTA38-M1200895 (1200) / 1800 continuous powerKTA38-M1300970 (1300) / 1800 overloaded power² K50 and a series of engineEngine Model kW (bhp) / speed r / min Power CalibrationKTA50-M1250932 (1250) / 1800 continuous powerModerate continuous power KTA50-M13851033 (1385) / 1950KTA50-M14001045 (1400) / 1600 continuous powerKTA50-M16001194 (1600) / 1800 continuous powerKTA50-M17001268 (1700) / 1800 overloaded powerKTA50-M18001343 (1800) / 1900 overloaded powerØ auxiliary ² NT855 series engineThe engine model standby power kW / kW / speed r / min often contained speed r / min. NTA855-G1 (M) 265/1500240/1500NTA855-G2 (M) 321/1500263/1500NTA855-G4 (M) 351/1500317/1500² K19 series engineThe engine model standby power kW / kW / speed r / min is often contained speed r / min. KTA19-G2 (M) 369/1500336/1500。

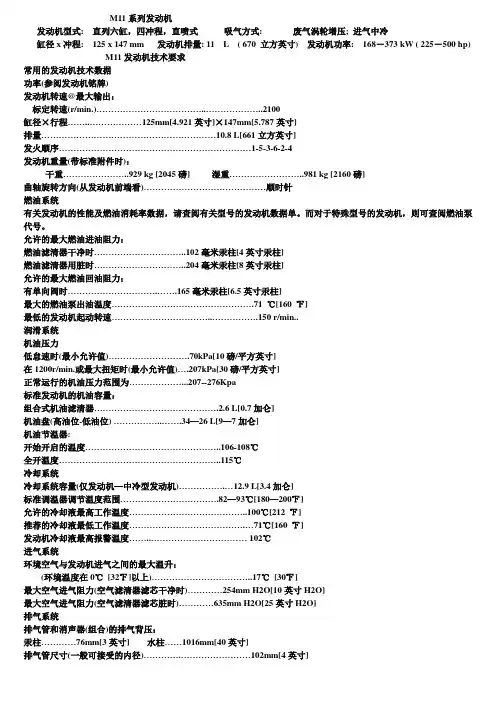

M11发动机参数
M11系列发动机发动机型式: 直列六缸，四冲程，直喷式吸气方式: 废气涡轮增压; 进气中冷缸径x冲程: 125 x 147 mm 发动机排量: 11 L ( 670 立方英寸) 发动机功率: 168－373 kW ( 225－500 hp) M11发动机技术要求常用的发动机技术数据功率(参阅发动机铭牌)发动机转速@最大输出：标定转速(r/min.) (2100)缸径×行程……..………………125mm[4.921英寸]×147mm[5.787英寸]排量……………………………………………………10.8 L[661立方英寸]发火顺序…………………………………………………………1-5-3-6-2-4发动机重量(带标准附件时)：干重…………………..929 kg [2045磅] 湿重……………………..981 kg [2160磅]曲轴旋转方向(从发动机前端看)……………………………………顺时针燃油系统有关发动机的性能及燃油消耗率数据，请查阅有关型号的发动机数据单。
而对于特殊型号的发动机，则可查阅燃油泵代号。
允许的最大燃油进油阻力：燃油滤清器干净时…………………………..102毫米汞柱[4英寸汞柱]燃油滤清器用脏时…………………………..204毫米汞柱[8英寸汞柱]允许的最大燃油回油阻力：有单向阀时………………………….…….165毫米汞柱[6.5英寸汞柱]最大的燃油泵出油温度………………………………………….71 ℃[160 ℉]最低的发动机起动转速……………………………..…………….150 r/min..润滑系统机油压力低怠速时(最小允许值)……………………….70kPa[10磅/平方英寸]在1200r/min.或最大扭矩时(最小允许值)….207kPa[30磅/平方英寸]正常运行的机油压力范围为………………...207--276Kpa标准发动机的机油容量：组合式机油滤清器…………………………………….2.6 L[0.7加仑]机油盘(高油位-低油位) ……………..…….34—26 L[9—7加仑]机油节温器:开始开启的温度………………………………………..106-108℃全开温度………………………………………………..115℃冷却系统冷却系统容量(仅发动机—中冷型发动机)…………….…12.9 L[3.4加仑]标准调温器调节温度范围…………………………….82—93℃[180––200℉]允许的冷却液最高工作温度…………………………………..100℃[212 ℉]推荐的冷却液最低工作温度………………………………….…71℃[160 ℉]发动机冷却液最高报警温度……..…………………………… 102℃进气系统环境空气与发动机进气之间的最大温升：(环境温度在0℃[32℉]以上)……………………………..17℃[30℉]最大空气进气阻力(空气滤清器滤芯干净时)…………254mm H2O[10英寸H2O]最大空气进气阻力(空气滤清器滤芯脏时)…………635mm H2O[25英寸H2O]排气系统排气管和消声器(组合)的排气背压：汞柱…………76mm[3英寸] 水柱……1016mm[40英寸]排气管尺寸(一般可接受的内径)………….……………………102mm[4英寸]。
