TN-C系统主要适用于 三相负荷基本平衡的工 业企业建筑，在一般住 宅和其他民用建筑内， 不应采用TN-C系统。
2020/12/12 TN-C接地系统示意图
18
（4）TN-S系统 在TN-S系统中，电源中性点直接接地，中性线与 保护线分别设置，用电设备的金属外壳与保护线PE 相连接。TN电系统也称作三相五线制系统
12
常用接地与接零技术
正常情况下，一些电器设备（如电动机、家用 电器等）的金属外壳是不带电的。但由于绝缘 遭到破坏或老化失效导致外壳带电，这种情况 下，人触及外壳就会触电。接地与接零技术就 是防止这类事故发生的有效保护措施。
2020/12/12
13
低压配电系统的接地型式
表1 低压配电系统型式符号的含义
发电厂
8
380/220用户
电力系统组成
电力系统就是一个由生产、输送和消费电能的多环节 有机配合协调工作的整体系统
发
输 电网
电
（35KV以上
厂
输电线路及与其 连接的变电所）
配电网
（10KV及以下 的配电线路和 配电变电所）
一级负荷
用 二级负荷 户
三级负荷
电力网
380/220V用户
2020/12/12
车间变电所 低压用电设备
37
双 回 6-10千伏 路 放 射 式 网 络
照明电路识图PPT课件
照明设备的安装
照明设备的安装
照明电路的包括电源的引入、总保险盒、 单相电能表、漏电保护器、熔断器、电源插座、 灯头、开关、照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线 钳剥去导线的绝缘层（约15mm），用尖嘴钳 将线芯扳成90°，再钳住线芯顺时针方向打圈， 接下来，把零线接入螺口平灯座与螺纹连接的 接线桩头上，最后，用木螺钉将灯座固定在圆 木上。
照明电路识图
2．日光灯的安装
1）日光灯灯脚的安装： 2）灯脚引线的安装： 3）恢复灯脚支架与灯脚的连接。 4）安装日光灯镇流器。 5）连接日光灯内部线路。 6）根据日光灯原理图，分别从两个灯脚中取出一根导线与启动器连 接。 7）启动器座的安装。 8）启动器的安装。 9）日光灯灯管的安装。 10）根据日光灯原理图将电源线接入日光灯电路中。 11）通电检验。
（1）接触紧密，接头电阻小，稳定性好，与同长 度同截面导线的电阻比值不应大于1。
（2）接头的机械强度应不小于导线机械强度的80 ％。
（3）耐腐蚀。
2．导线的连接种类
（1）导线与导线之间的连接。
（2）导线与接线桩的连接。
（3）插座、插头的连接。
（4）压接。
照明电路识图
3．铜导线的连接
图4 单股芯线直接连接
照明电路识图
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d） 翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
照明电路识图
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。 3．塑料护套线绝缘层的剖削
电气照明识图0.课件
电气照明的主要光源 包括白炽灯、荧光灯 、LED等。
电气照明系统的组成
电气照明系统主要由电源、灯 具、控制装置和线路组成。
电源负责提供电能，灯具负责 发出光线，控制装置负责调节 光线，线路负责连接各个部分 。
电气照明系统的设计需要考虑 系统效率、安全性、节能性等 因素。
电气照明的主要应用
家庭照明
家庭照明系统的识图分析需要结合实 际应用场景，根据不同的空间和功能 需求进行合理的设计和布局，以满足 人们的生活需求。
公共场所照明系统的识图分析
公共场所照明系统是用于商业 、办公、交通等公共设施的照 明设计和安装，需要满足不同 场所的功能需求和安全标准。
公共场所照明系统识图分析需 要考虑照明效果、节能环保、 维护管理等方面的因素，以确 保良好的视觉效果和使用体验
电气图是用来表示电路、 设备、系统或电气系统的 构成和相互关系的图形。
电气图的分类
电气图可分为电路图、接 线图、系统图、平面图等 类型。
电气图的组成
电气图由各种图形符号、 文字符号和标注组成。
电气图的识读方法
熟悉图形符号和文字符号
掌握电气元件的连接关系
掌握电气图中的各种图形符号和文字 符号的含义是识读电气图的基础。
卤素灯
卤素灯是一种高温、高光效的照明 灯具，其图例通常包括灯泡、灯座 和灯罩等部分，用于需要高照度的 场所。
控制开关的图例
单控开关
单控开关是一种常见的控制开关 ，其图例通常包括开关本体、触 点和连接线等部分，用于控制一
盏灯的开关。
双控开关
双控开关是一种可以同时控制两 盏灯的控制开关，其图例通常包 括开关本体、触点和连接线等部 分，用于实现灯光的多点控制。
电气照明识图0.课件
电器照明识图
【例3-2】有一栋楼，电源进户线标注是VLV23(3 >50 + 2 &5)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。
⑵总开关的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率数，各条照明支路分相情况。
如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示，见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。
图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相关各表，不再赘述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3-3所示。
照明灯具在平面图上表示的方法往往用图形符号加文字标注。
灯具的一般符号是一个圆，单管荧光灯的符号是中间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
图例符号见上文，或国标GB4728。
照明平面图上为了表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画 >表示信号灯。
照明与动力工程电气工程识图ppt课件
• （3）分支2到③轴西部走廊灯
• 从接线盒沿顶棚平行配管到②轴至③轴间 走廊灯位盒，4线（L1、N、PE、K），管 长约2.2 m。在灯位盒处又有3个分支，1分 支到化学实验室开关上方接线盒，3线（L1、 N、PE），管长0.75 m+0.35 m（距墙中心 的距离）=1.1 m。沿墙垂直配管到开关，2 线（L1、K），管长4 m-0.3 m-
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
3
照明与动力工程

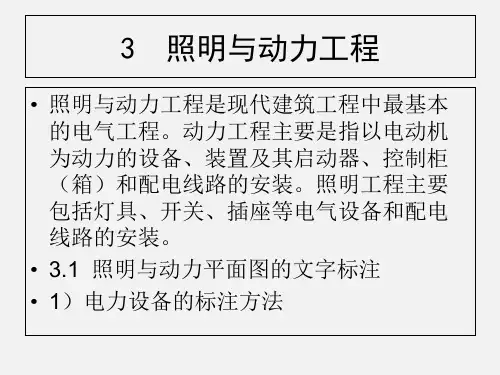

• 照明与动力工程是现代建筑工程中最基本 的电气工程。动力工程主要是指以电动机 为动力的设备、装置及其启动器、控制柜 （箱）和配电线路的安装。照明工程主要 包括灯具、开关、插座等电气设备和配电 线路的安装。
• ②化学实验室、危险品仓库按爆炸性气体 环境分区为2号，并按防爆要求进行施工。
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
图3.1 某办公科研楼照明配电概略（系统）图
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
• 3分支到①轴至②轴间走廊灯位盒，4线 （L1、N、PE、K），管长3.9 m，该灯位 盒又有3个分支，可自行分析。
• （4）分支3到③轴至④轴间走廊灯
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
• 3.2.2 科研楼照明图工程量分析 • 1）配电箱的尺寸和安装位置 • 配电箱的型号为XRL（仪）—10 C • 2）接户线与接地保护线安装 • （1）接户线安装 • （2）接地保护线安装 • 3）W1 回路分析 • 4）W2 回路分析 • （1）配电箱到接线盒
电器照明识图
照明工程图一般由照明电气系统图、平面图及照明配电箱安装图等组成。
在系统图和平面图中的图形符号及其标注符号，以前的国家标准符号采用汉语拼音字头的形式，已经淘汰。
现在为了与国际社会接轨，主要采用国际电工委员会(IEC)的通用标准作为中国新的国家标准符号，采用的是英文字头表示。
目前我国各省市贯彻新标注符号进度不一。
电气系统图是表示建筑物内外配电线路控制关系的线路图。
根据负载性质不同有照明系统图、动力系统图和电话系统图等。
系统图上需要表达的内容如下。
(1)电缆进线(或架空线路进线)回路数、电缆型号规格、导线或电缆的敷设方式及穿管管径。
表示该线路是采用铜芯塑料绝缘线，三根50mm2，两根25mm2，穿钢管敷设，管径50mm，沿地面暗设。
本例中导线型号BV中加一个L，成BLV，则表示铝芯塑料绝缘电线。
BX是铜芯橡皮绝缘线，BLX是铝芯橡皮绝缘线。
电缆及导线的型号繁多，可以参见电气施工图册或产品样本。
常用导线敷设方式的标注见表3-2。
管线敷设的部位见表3-3。

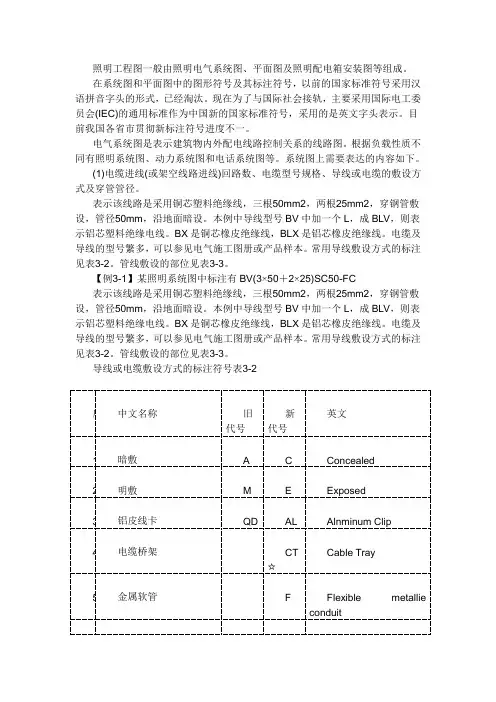

【例3-1】某照明系统图中标注有BV(3×50＋2×25)SC50-FC表示该线路是采用铜芯塑料绝缘线，三根50mm2，两根25mm2，穿钢管敷设，管径50mm，沿地面暗设。
本例中导线型号BV中加一个L，成BLV，则表示铝芯塑料绝缘电线。
BX是铜芯橡皮绝缘线，BLX是铝芯橡皮绝缘线。
电缆及导线的型号繁多，可以参见电气施工图册或产品样本。
常用导线敷设方式的标注见表3-2。
管线敷设的部位见表3-3。
导线或电缆敷设方式的标注符号表3-2序中文名称旧代号新代号英文1 暗敷 A C Concealed2 明敷M E Exposed3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT☆Cable Tray5 金属软管 F Flexible metallieconduit6 厚壁钢管(水煤气管) GGRC Gastube(pipe)7 穿焊接钢管敷设G SC☆Steel Conduit8 穿薄壁钢管敷设JDG9 穿电线管敷设DG T☆Eletrical metallic Tubing1穿硬聚氯乙烯管敷设VG PC Poly Chre1 1穿阻燃半硬聚氯乙烯管敷设ZVGFPCFriePoly Chre1 2 塑料线槽敷设CP K Porcelaininsulator(Knob)13瓷瓶或瓷柱敷设XC PR Plastic Raceway1 4 钢线槽敷设GC SR☆Stell Raceway1 5 金属线槽敷设MRMetrallic Raceway16瓷夹板敷设CJ PL1 7 塑料夹敷设VJ PCL1 8 穿蛇皮管敷设SPGCP1 9 塑料阻燃管PVC☆注：☆表示是重点，在建筑工程中经常用。
电器照明识图
进去一根相线，从开关出来的电线称为控制线(或称回火)，n联开关就有n条控制线，所以n连开关共有(n＋1)根导线。
见图3-2中的双连开关就有三根线。
(2)现行国家规范照明支路和插座支路要求分开，并且在插座回路上安装漏电保护器。
插座支路导线根数由n连中极数最多的插座决定，如图3-2中二三孔双联插座是三根线。
若是四联三极插座也是三根线。
(3)现在供电系统都采用TN-S方式供电系统，俗称三相五线制。
其中有三根相线(现行国标称L1、L2、L3，即原来的ABC)，一根工作零线(N)，一根专用保护线(PE)。
图3-2中的进户线是单相三线，即一根相线，一根零线，一根保护线。
单相两孔插座中间孔接保护线PE，下面两孔是左接零线N，右接相线L1或L2、L3。
单相两孔插座则没有保护线。
3.2.3常用电气设备文字符号华北地区建筑设计标准化办公室推出的《建筑电气通用图集》(简称华北标)参照国际IEC标准规定的文字符号见表3-5。
常用电气设备文字符号表3-5─┬───┬────────┬──┬─┬────┬───────┬──序│种类│名称│符号│序│种类│名称│符号─┼───┼────────┼──┼─┼────┼───────┼──1│组件或│电桥│AB│34│保护器件│避雷器☆│F2│部件│高压开关柜│AH│35││熔断器☆│FU3││低压配电屏☆│AA│36││限压保护器件│FV4││动力配电箱☆│AP│37││跌开式熔断器☆│FF5││直流配电屏│AD│38││快速熔断器│FTF6││电源自动切换箱│AT├─┼────┼───────┼──7││多种电源配电箱│AM│39│接触器和│接触器☆│KM8││照明配电箱☆│AL│40│继电器│中间继电器☆│KA9││应急照明配电箱☆│ALE│41││电流继电器☆│KC10││应急照明配电箱│APE│42││干簧继电器│KR11││控制屏(箱)│AC│43││双稳态继电器│KL12││信号屏(箱)│AS│44││极化继电器│KP13││并联电容器屏☆│ACP│45││逆流继电器│KRR14││继电器屏│AR├─┼────┼───────┼──15││刀开关箱│AK│46│信号器件│蜂鸣器│HA16││低压负荷开关箱│AF│47││光信号│HS17││漏电流断路器箱│ARC│48││指示灯│HL18││电度表箱☆│AW│49││红色灯│HR││操作箱││50││绿色灯│HG19││插座箱│AX│51││黄色灯│HY─┼───┼────────┼──┼─┼────┼───────┼──20│电动机│电动机│M│52│电力电路│起动器☆│QS21││电动机(通用)│ME│53│开关│综合起动器│QSC22││同步电动机│MS│54││星-三角起动器│QSD23││直流电动机│MD│55││自耦降压起动器│QSA24││绕线式转子感应机│MW│56││真空断路器│QV25││鼠笼式电动机│MC│57││漏电流断路器│QR26││异步电动机│MA│58││鼓形控制器│QD─┼───┼────────┼──┼─┼────┼───────┼──27│仪表及│电流表│PA│59│变压器│电力变压器☆│TM28│试验│电压表│PV│60││干式变压器☆│TD29│设备│电度表│PJ│61││电压互感器☆│TV30││有功电度表│PW│62││电流互感器☆│TA31││无功电度表│PJR│63││有载调压变压器│TLC32││最大需量表(监控)│PM│64││照明变压器│TL33││功率因数表│PPF│65││稳压器│TS─┴───┴────────┴──┴─┴────┴───────┴──例如在建筑电气施工平面图中第二层第三号照明配电箱标注为：AL-2-3。
电气照明施工图(PPT 39页)
照明灯具安装方式标注文字符号
照明灯具的标注形式为：
例如： 则表示10盏型号为YG2-2的双管荧光灯，采用
链吊式安装方式，高度为2.5m。
如果灯具为吸顶安装，那么安装高度可 用“—”号表示。
章
照明施工图
1. 照明平面图 照明平面图中应标出电源进线位置、各配电
箱位置及出线回路、灯具和插座的布置导线 的根数等。
2. 系统图 系统图用于反映配电系统内各种设备相互之
间的网络联系，通过配电系统图可了解工程 的规模和层次。系统图中应标注出计量设备， 开关、导线型号、根数及敷设方法等。
3. 设计说明 设计说明中一般包括工程概况、设计依据、
一
层 照 明
No
平
面 图
一层插座平面图
No Image
用户配电箱接线方案图
No Image
No Image
照
明
灯 具
No
接
线 根 数
关
系
两开关控制同一照明灯具接线关系
No Image
No Image
线路敷设部位Leabharlann 文字符号abcdl f e
导线的文字标注形式为：
a-b(c×d)e-f
其中a——线路的编号；
b——导线的型号；
c——导线的根数；
d——导线的截面积（mm2）；
e——敷设方式；
f——线路的敷设部位。
用电设备的文字标注
10YG22
240ch 2.5
照明电路识图PPT课件
4．照明配电箱 配电箱的型号是PMLR一2—23L/CPM， 由二极漏电断路器、单极断路器、零线接线板、保护 接地接线板等组成。
2019/12/24
6
可编辑
导线的剖削与连接
7
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
（a）
（b）
2019/12/24
15
可编辑
照明设备的安装
16
2019/12/24
17
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成90°， 再钳住线芯顺时针方向打圈，接下来，把零线接入螺 口平灯座与螺纹连接的接线桩头上，最后，用木螺钉 将灯座固定在圆木上。
照明电路的识图
1
一、基本概念
1．电气照明供电系统图 2．电气照明平面布置图 3．大样图 4．施工说明 5．设备材料表
2019/12/24
2
可编辑
二、电气照明供电系统图
图1 照明供电系统图 a）用单线图绘制 b）用多线图绘制
2019/12/24
3
可编辑
三、电气照明平面布置图
1．照明线路的表示方法 电力和照明线路在平面图上采用图线和文字符号
2019/12/24
12
可编辑
二、导线连接
1．导线连接的基本要求 （1）接触紧密，接头电阻小，稳定性好，与同长度同截面
导线的电阻比值不应大于1。 （2）接头的机械强度应不小于导线机械强度的80％。 （3）耐腐蚀。 2．导线的连接种类 （1）导线与导线之间的连接。 （2）导线与接线桩的连接。 （3）插座、插头的连接。 （4）压接。 （5）焊接等。
照明电路识图 ppt课件
8
PPT课件
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d）翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
9
PPT课件
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。
15
PPT课件
照明设备的安装
16
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成 90°，再钳住线芯顺时针方向打圈，接下来，把零线 接入螺口平灯座与螺纹连接的接线桩头上，最后，用 木螺钉将灯座固定在圆木上。
3．塑料护套线绝缘层的剖削 塑料护套线具有二层绝缘：护套层和每根线芯的绝
缘层。塑料护套线绝缘层用电工刀剖削.
10
PPT课件
（a）用刀尖在线芯缝隙处划开护套层 （b）扳翻护套层井齐根切去 剖削好的线芯
图3 塑料护套线绝缘层的剖削
（c）
11
PPT课件
4．橡皮线绝缘层的剖削
（1）把橡皮线纤维编织保护层用电工刀尖划开，将其扳翻后齐 根切去，剖削方法与剖削护套线的保护层方法类同。
（2）用剖削塑料线绝缘层相同方法削去橡皮层。 （3）最后将松散棉纱层翻到根部，用电工刀切去。
5．花线绝缘层的剖削
（1）用电工刀在线头所需长度处将棉纱织物保护层四周割切一 圈后将其拉去。
（2）在距离棉纱织物保护层l0mm处，用钢丝钳按照剖削塑料软 线类同方法勒去橡皮层。
照明电路识图..
3．铜导线的连接
图4 单股芯线直接连接
图5 单股线T字连接
黑龙江农业工锡焊 （1）电烙铁锡焊 10mm2及以下的铜芯导线接头，可 使用150W电烙铁进行锡焊。锡焊前，接头上均须涂 一层无酸焊锡膏，待烙铁烧热后，即可锡焊。 （2）浇焊 16 mm2及以上铜芯导线接头，应用浇焊 法。浇焊时，首先将焊锡放在化锡锅内，用喷灯或电 炉将其熔化，使表面呈磷黄色。然后将导线接头放在 锡锅上面，用勺盛上熔化的锡，从接头上面浇下。最 后用抹布轻轻擦去焊渣，使接头表面光滑。
三、电气照明平面布置图
1．照明线路的表示方法 电力和照明线路在平面图上采用图线和文字符号 相结合的方法表示出线路的走向，导线的型号、规 格、根数、长度、线路配线方式、线路用途等。
2．照明器具的表示方法 照明器具采用图形符号和文字标注相结合的方法 表示。文字标注的内容通常包括电光源种类、灯具 类型、安装方式、灯具数量、额定功率等。
黑龙江农业工程职业学院自动化系
导线的剖削与连接
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
（a）
（b）
图1 钢丝钳剖削塑料硬线绝缘层
黑龙江农业工程职业学院自动化系
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d）翻下余下塑料层 图2 电工刀剖削塑料硬线绝缘层
5．花线绝缘层的剖削
（1）用电工刀在线头所需长度处将棉纱织物保护层四周割切一 圈后将其拉去。 （2）在距离棉纱织物保护层l0mm处，用钢丝钳按照剖削塑料软 线类同方法勒去橡皮层。
黑龙江农业工程职业学院自动化系
二、导线连接
1．导线连接的基本要求 （1）接触紧密，接头电阻小，稳定性好，与同长度同截面 导线的电阻比值不应大于1。 （2）接头的机械强度应不小于导线机械强度的80％。 （3）耐腐蚀。 2．导线的连接种类 （1）导线与导线之间的连接。 （2）导线与接线桩的连接。 （3）插座、插头的连接。 （4）压接。 （5）焊接等。
电器照明识图
1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。
⑵总开尖的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。
如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示， 见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。
图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相尖各表，不再赘 述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式， 灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3・3所示。
照明灯具在平面图上表示的 间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
2024版建筑电气照明电气照明施工图的识读ppt课件
常见问题及解决方案
常见问题
设计不符合规范要求、设备选型不合理、施工图纸表述不清等。
解决方案
及时与设计单位沟通，提出修改意见，要求设计单位进行修改完善；对于严重问题，应向上级主管部门报告并协 助处理。同时，加强对施工单位的培训和指导，提高施工质量和安全意识。
通过阅读系统图，了解照明配 电系统的组成、配电方式、开 关控制等。
阅读大样图
对于特殊灯具、开关等设备， 需要阅读大样图以了解其详细 的结构和安装要求。
图纸中常用图例和符号识别
灯具图例
了解各种灯具的图例表示方法，如吊灯、 壁灯、台灯等。
开关图例
识别各种开关的图例表示方法，如单控开 关、双控开关等。
插座图例
结合。
A 灯光设计方案
根据商场的业态和定位，设计合理 的室内灯光方案，营造舒适、美观
的购物环境。
B
C
D
施工与调试
介绍商场室内灯光施工过程中的关键步骤 和调试方法，确保施工质量和效果符合设 计要求。
智能控制系统应用
介绍商场灯光智能控制系统的应用，实现 灯光的自动调节、场景切换等功能，提高 管理效率和节能效果。
住宅建筑电气照明设备安装图解析
分析住宅建筑电气照明系统图的组成、配电 方式、控制方式等。
介绍住宅建筑电气照明设备的安装位置、安 装方式、接线方式等。
办公楼建筑电气照明施工图解析
办公楼建筑电气照明设计概述
介绍办公楼建筑电气照明设计的原则、标准和要求。
办公楼建筑电气照明施工图识读
详细讲解办公楼建筑电气照明施工图的识读方法，包括图纸比例、图 例、标注等。
06
般民用住宅电气线路的识读四、平面图的识读幻灯片PPT
• (3)WL1支路引出后的第一接线点是卫生间的玻璃罩吸 顶灯(①1#)40W、吸顶安装标注为
3140S • 这里的3是与相邻房号卫生间共同标注的。然后再从这
里分散出去，共有三个分路，即WLl Nhomakorabeal、WLl-2、 WL1-3。
• 我们注意到这里还有引至卫生间人口处的一管线，接 至单联单控翘板防溅开关上，这一管线不能做为一分路 ，因为它只是控制1#灯的一开关。该开关暗装，标高1 ．4m，图中标注的三根导线，其中一根为保护线。
4、单元人口处的右隔墙上标有外线 电缆的引 入，标高2.8m，用 电缆穿管埋楼板引至楼梯 间人口处的 组线箱内，同样标有向上引的符号 〔↑〕，表示由此向上层同样位置引管，然后再 引管直到顶层。引入电缆采用HYV(2×0.5)×20 电缆，20对线，线芯直径0.5mm，穿管采用水 煤气管，直径32mm。
般民用住宅电气线路的识 读四、平面图的识读幻灯
片PPT
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
有线电视电缆
电缆
图 底层组合平面图
5、墙体四周标有〔↓〕符号共10处，表示柱内 主钢筋为接地避雷引下线，在伸缩缝处应用φ8 镀锌圆钢焊接跨接。
6、左、右边墙上留有接地测试点各一处。
• (二)标准层照明平面图
•
• 按图可知，该楼分五个单元，其中中 间三个单元的开间尺寸及布置一样，两 个边单元各不一样，并与中间单元开间 布置不同，因此，五个单元照明平面图 只有三种布置，现以右边单元BA型标 准层照明平面图为例，说明照明平面图 的识读，见图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电光源的分类及性能指标
1.电光源的分类
电光源
热辐射光源
气体放电光源
卤钨灯
辉光放点光源
弧光放电光源
霓虹灯
氖灯
一、电光源的分类及性能指标
(1).常用电光源
a.白炽灯
白炽灯是第一代光源，它由玻壳、灯丝、 芯柱、灯头等组成，它将灯丝加热到白炽的 程度，利用热辐射发出可见光。
b.特点
白炽灯具有显色性好，结构简单，使用灵 活，能瞬时点燃，无频闪现象，可调光，可在 任意位置点燃，价格便宜等特点。
启燃与再
电压波动较敏感 的光源常规定其 波动幅度和效率
温度特性
频闪特性
采用气体放电灯作照明
光源时，若被照物体处
用符号Ø表示，单位为 lm（流明）
光通量
于转动状态且转动频率
电压特性
刚好是电源频率的整数
光源的光通量输出
倍时，则转动的物体看
与它取用的电功率之
上去好像没有转动一样
比称为光源的发光效
电光源的性能指标
光源特性 白炽灯 卤钨灯
荧光灯
荧光高压 汞灯
金属卤化 物灯
高压钠灯
光效(lm/W ) 7~19
15~21
32~70
33~56
52~110
52~107
色温（K） 2800
2850 3000~6500 6000 4500~7000 2000
显色指数 （Ra）
95~99
95~99
50~93
40~50Biblioteka 60~95 20，40，60
一、电光源的分类及性能指标
高压钠灯
一、电光源的分类及性能指标
金属卤化物灯主要由一个 透明的玻璃外壳和耐高温的石 英玻璃管组成。壳和管之间充 入氮气及其他惰性气体、汞蒸 气和金属卤化物(碘化钠、碘化 铊、碘化铟等)，目前常用的金 属卤化物有镝灯、钠铊铟灯、 氙灯等。
金属卤化物灯
一、电光源的分类及性能指标
低压气体 放电光源
荧光灯 低压钠灯
弧光放电光源
高压气体 放电光源
高压钠灯 高压汞灯 金属卤化物灯 氙灯
一、电光源的分类及性能指标
是指有些光源
光源在单位时间内
2.电光源的性能指标
使用时对环境 温度的要求
向周围空间辐射并能是 人言产生光感的能量，
电光源的启燃时间是指 光源接通电源到达额定 光通量输出所需的时间； 再启燃时间是指正常工 作着的光源熄灭以后再 将其点燃所需要的时间
一、电光源的分类及性能指标
因其极大部分辐射为红外线，故光效最低。由于灯丝的蒸发很快，所以寿 命也较短。
一、电光源的分类及性能指标
一、电光源的分类及性能指标
(2).卤钨灯 a.构造、原理
卤钨灯是在白炽灯基础上改进而得。卤钨灯主要由电极、灯丝、石英灯管组 成。卤钨灯有单端引出和双端引出两种，构造如下页图所示。
白炽灯的钨丝在热辐射过程中蒸发并附着在灯泡内壁，使灯泡射出伪光 通愈来愈低。为了减缓这种进程，通常在灯泡内充以惰性气体(卤族元素)，利用 “卤钨循环”以抑制钨丝的蒸发。
一、电光源的分类及性能指标
一、电光源的分类及性能指标
一、电光源的分类及性能指标
一、电光源的分类及性能指标
（2）特点
它与白炽灯比较,光效提高30%，寿命增长50%，一般达1500小时。 卤钨灯具有体积小、功率大、能够瞬时点燃、可调光、无频闪效应、显 色性好和光通维持性好等特点。
一、电光源的分类及性能指标
b.荧光灯的工作电路
一、电光源的分类及性能指标
c.特点
荧光灯具有表面亮度低，表面温度低，光效高 ，寿命长，显色性较好，光通分布均匀等特点。它 被广泛用于进行精细工作、照度要求高或进行长时 间紧张视力工作的场所。
开关频繁会缩短灯管寿命，电压偏移对荧光 灯的寿命和光效影响较大，环境温度和湿度对荧 光灯的工作影响大。
一、电光源的分类及性能指标
高压汞灯
一、电光源的分类及性能指标
b.高压钠灯
高压钠灯是利用钠蒸气放电的气体放电灯，它具有光效高、耐震、紫外线辐射 小、寿命长、透雾性好、亮度高等优点。适合需要高亮度和高光效的场所使用，如 交通要道、机场跑道、航道、码头等场所的照明用。
c.金属卤化物灯
金属卤化物灯是第三代光源。其优点是发光效率高、光色好，适用于电视摄 影、印染、体育馆及需要高照度、高显色性的场所。
一、电光源的分类及性能指标
d.紧凑型荧光灯（节能灯 ）
一、电光源的分类及性能指标
(4).高强度气体放电灯 高压汞灯、高压钠灯、金属卤化物灯都属于高强度气体放电灯，其结构外
形见下页图，它们主要由灯头、玻璃外壳、放电管和附件等几部分构成
a.高压汞灯 高压汞灯又称高压水银灯，是一种较新型的电光源。高压汞灯主要优点是发 光效率高、寿命长、省电、耐震，广泛用于街道、广场、车站、施工工地等大面 积场所的照明。
关于照明配电平面 图识图
照明的分类
一般照明 不考虑特殊局部的需要，为照亮整个场地而设置的照明 分区一般照明 根据需要，提高特定区域的一般照明
局部照明 为满足某些部位（如工作面）的特殊需要而设置的照明 混合照明 一般照明与局部照明组成的照明 正常照明 在正常情况下使用的室内外照明 应急照明 因正常照明的电源发生故障而启用的照明 备用照明 作为应急照明的一部分，用以确保正常活动继续进行 安全照明 作为应急照明的一部分，用以确保处于潜在危险之中的人员安全 疏散照明 作为应急照明的一部分，用以确保安全出口通道能被有效地辨认和应用，使人们安全撤离建筑物
率，简称光效（单位
发光效率
lm/w）
启燃时间
电光源的寿命指标有 光源的色表是指 3种：全寿命、平均 其表观颜色，一般
寿命、有效寿命 用色温来表示
显色性
通常情况下光源用
一般显色指数衡量
寿命
色表
显色性，标准光源 显色指数是100
一、电光源的分类及性能指标
1.电光源的性能比较 常用照明光源的主要特性比较
平均寿命（h） 1000 800~2000 2000~5000 4000~9000 1000~2000 6000~10000
这种灯多用于较大空间、要求高照度的场所，也适用于电视转播摄 像照明。
为维持正常的卤钨循环，管形卤钨灯工作时需水平安装，倾角不得 大于±4。，以免缩短灯的寿命。
一、电光源的分类及性能指标
(3).荧光灯 a.构造、原理
荧光灯是第二代光源，它是一种低压汞蒸气放电灯。 直管式荧光灯的外形如图所示。荧光灯管的主要部件是灯头、热阴极和内 壁涂有荧光粉的玻璃管。热阴极为涂有热发射电子物质的钨丝，玻璃管在抽 真空后充入气压很低的汞蒸气和惰性气体氩。在管内壁涂上不同的荧光粉， 则可制成月光色、白色、暖白色以及三基色荧光灯。
