配电变压器节能设计选型
《民用建筑电气设计规范》JGJ 16-2008讲义--配变电所 4
4.3.4 供电系统中，配电变压器宜选用D，yn11结 线组别的变压器。 [注释] 本条规定了民用建筑中的变压器结线组 别宜选用D，yn11。D，yn11结线组别变压器与 Y· yn结线组别的变压器相比具有明显优点，限制 了三次谐波，降低了零序阻抗，即增大了相零单 相短路电流值，对提高单相短路电流动作断路器 的灵敏度有较大作用。经多年来我国在民用建筑 中的使用情况及现时国际上的使用情况，本规范 规定采用D，yn11结线组别的配电变压器。
[注释] 据调查，在民用建筑中，以电为媒的空气 调节系统，其容量约占全部容量的60%左右（如： 办公建筑、商业建筑、住宅建筑等），故其季节 性用电差异很大。建议凡有集中空气调节系统的 建筑物，宜设专用变压器。没有设置集中空气调 节系统的建筑物（如：住宅），在条件允许的情 况下，尽量使用多变压器供电，变压器低压设手 动联络，以提供在低负荷季节关闭某一变压器的 条件，节约运行费用。 单相变压器在国外的住宅区较常使用，而我国 很难见到。在只有单相负荷，负荷很分散的村、 镇等，应采用单相变压器供电，城镇的多层住宅 群也可采用单相变压器供电（使用单相变压器， 另设TT接地型式，是安全供电的有效措施，避免 了因断N线中性点电位漂移，烧坏设备等事故）。
4 关于配变电所门的防火等级在2005年以前我国设 计规范如《高规》、《建规》和《民用建筑设计通 则》以及《民规》等均无此规定。这次民规作了较 详细的规定。在第4.9.2 条中作出了 配变电所的门 应为防火门，并应符合下列规定： 1 配变电所位于高层主体建筑（或裙房）内，通 向其他相邻房间的门应为甲级防火门，通向过道的 门应为乙级防火门。 2 配变电所位于多层建筑物的二层或更高层时， 通向其他相邻房间的门应为甲级防火门，通向走道 的门应为乙级防火门。 3 配变电所位于多层建筑物的一层时，通向相邻 房间或过道的门应为乙级防火门。 4 配变电所位于地下层或下面有地下层时，通向 相邻房间或过道的门应为甲级防火门。
变压器选型手册.
祖尔（上海）电器制造有限公司变压器选型手册一。
为方便用户选择合适产品型号，特说明如下：SG SBK系列三相干式隔离变压器SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。
SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压2000V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。
产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
+ 产品特点在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。
本公司可以为客户设计生产高质量的隔离变压器。
+ 特性优点：Ø 高度隔离Ø N-G性能良好Ø 高度共模干扰抑制Ø 将△转换为Y或Y至△Ø 电压抽头容易转换Ø 按用户的特殊性能要求设计+隔离变压器加装在稳压电源的应用一、在电源输入端接入隔离变压器（三角/星形）1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。
国家电网有限公司10千伏高效节能配电变压器技术符合性评估实施细则(2021版)
国家电网有限公司10千伏高效节能配电变压器技术符合性评估实施细则（2021版）为加强国家电网有限公司设备入网质量管控，有效提升设备本质安全水平，进一步加强设备质量源头管控，助力打造本质安全电网，公司决定全面开展10千伏高效节能配电变压器技术符合性评估（以下简称“评估”）工作。
相关内容公告如下：一、评估对象10千伏非晶合金立体卷、硅钢立体卷和硅钢叠铁心等三类高效节能标准化设计配电变压器。
二、评估依据依据国家电网有限公司10千伏高效节能配电变压器技术符合性评估实施细则（2021版）（附件1）（以下简称“评估细则”）开展型式试验前、中标后出厂前和到货验收三个阶段评估工作，其中型式试验前是对标准化设计样机评估。
三、评估内容工作组通过资料审查、现场评估、试验验证等方式，针对产品工艺、关键原材料及组部件、产品制造、生产制造能力、出厂试验验证、标准执行、到货验收等方面开展评估工作。
具体如下：产品工艺评估，主要通过对同型号产品工艺技术文件评估，审核工艺技术文件等资料判断供应商的工艺管理水平。
关键原材料及组部件评估，主要通过对关键原材料及组部件的备案表和相关检测报告及进货合同等资料评估，确保所用关键原材料及组部件的供应商和型号与备案表相符，关键原材料及组部件性能满足技术标准要求。
产品制造评估，主要通过厂内检测或送国家级第三方检测机构检测的方式，在产品制造期间对在制产品的关键原材料性能评估；通过检查和测量的方式，对半成品、成品的结构一致性评估，判断产品制造与图纸设计的要求是否相符。
生产制造能力评估，主要通过产品质量保证体系、生产环境条件、外购件质量管控能力、重要组部件制造能力、设备检验试验能力等五个方面评估供应商产品质量管控水平。
出厂试验验证评估，主要通过设备出厂试验及部分关键试验项目现场试验抽检的方式，验证相关技术参数是否满足标准要求。
标准执行评估，主要通过对申报产品的型式试验检测报告评估的方式，验证产品与标准化设计方案、技术标准和采购技术规范要求的符合程度。

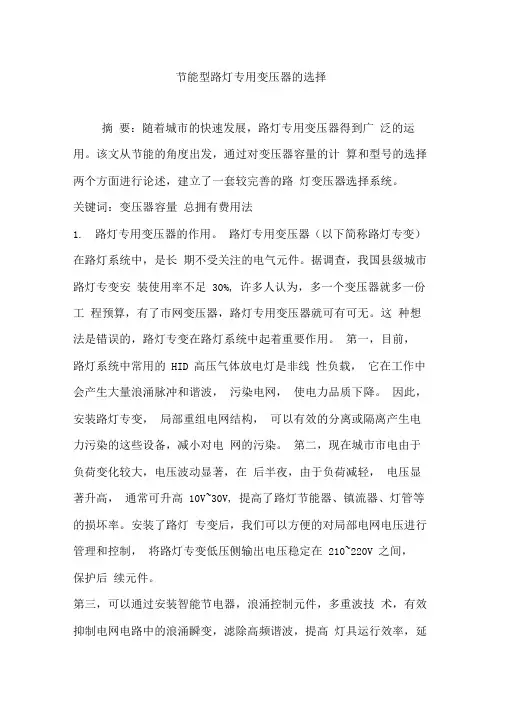

节能型路灯专用变压器的选择
节能型路灯专用变压器的选择摘要：随着城市的快速发展，路灯专用变压器得到广泛的运用。
该文从节能的角度出发，通过对变压器容量的计算和型号的选择两个方面进行论述，建立了一套较完善的路灯变压器选择系统。
关键词：变压器容量总拥有费用法1.路灯专用变压器的作用。
路灯专用变压器（以下简称路灯专变）在路灯系统中，是长期不受关注的电气元件。
据调查，我国县级城市路灯专变安装使用率不足30%, 许多人认为，多一个变压器就多一份工程预算，有了市网变压器，路灯专用变压器就可有可无。
这种想法是错误的，路灯专变在路灯系统中起着重要作用。
第一，目前，路灯系统中常用的HID 高压气体放电灯是非线性负载，它在工作中会产生大量浪涌脉冲和谐波，污染电网，使电力品质下降。
因此，安装路灯专变，局部重组电网结构，可以有效的分离或隔离产生电力污染的这些设备，减小对电网的污染。
第二，现在城市市电由于负荷变化较大，电压波动显著，在后半夜，由于负荷减轻，电压显著升高，通常可升高10V~30V, 提高了路灯节能器、镇流器、灯管等的损坏率。
安装了路灯专变后，我们可以方便的对局部电网电压进行管理和控制，将路灯专变低压侧输出电压稳定在210~220V 之间，保护后续元件。
第三，可以通过安装智能节电器，浪涌控制元件，多重波技术，有效抑制电网电路中的浪涌瞬变，滤除高频谐波，提高灯具运行效率，延长灯具使用寿命，达到节电和保护灯具的双重功能。
一台路灯专变的成本在整个路灯系统预算中的比例仅为5% 左右，但其在节能方面的收益和对路灯元件的保护所产生的效益，远远大于它的投资。
所以，路灯专变是路灯系统中不可缺少的电气元件之一。
如何选择节能型变压器呢，下面主要从容量、型号两个方面进行探讨。
2.容量的计算。
路灯系统开启后，气体放电灯启动电流较大，同时率为1, 产生较大瞬变浪涌，冲击路灯专变。
路灯进入稳定状态后，电网中路灯电流稳定在工作电流，变化不大，趋于恒定。
稳定工作时，视在功率S1 可以用容量法计算：S仁"P2+Q2P=P0+Pf=P0+I02Rcosj1S=P/cosj2 ⑴⑴式中，P-有功功率（k W）；Q-无功功率（kvar）；P0-额定功率；Pf-有功损耗；10-工作电流；R-电弧管阻抗；cosjl-电弧管功率因数；cosj2- 电容补偿后功率因素。
新能效标准下变压器的选择
新能效标准下变压器的选择杜毅威（中国建筑西南设计研究院有限公司，成都市610042）Selection of Transformer under New Energy Efficiency StandardDU Yiwei（China Southwest Architectural Design and Research Institute Corp Ltd，Chengdu610042，China）Abstract：In view of the higher requirements of the new energy efficiency standard Minimum Allowable Values of Energy Efficiency and the Energy Efficiency Grades for Power Transformers（GB20052-2020），this paper analyzes and compares the hot issues of commonly used10/0.4kV three⁃phase transformers，such as the classification，core structure，amorphous alloy material，silicon rubber insulation，aluminum foil winding，etc.The misunderstanding in the energy⁃saving design of transformer is discussed.Key words：transformer；minimum allowable value of energy efficiency；energy efficiency grade；plane laminated core；three dimensional wound core；amorphous alloy transformer；silicon rubber insulated transformer；aluminum foil winding摘要：针对变压器能效新标准GB20052-2020《电力变压器能效限定值及能效等级》对变压器能效提出的更高要求，就常用10/0.4kV三相变压器的分类、铁心型式结构、非晶合金材质、硅橡胶绝缘、铝箔绕组等节能变压器热点问题进行分析比较，并探讨变压器节能设计中存在的误区。
建筑行业配电变压器容量如何计算选择
建筑行业配电变压器容量如何计算选择在高层建筑电气设计中，如何合理确定配电变压器的容量，是十分重要的。
对于用户来说，既希望变压器的容量不要选得过大，以免增加初投资；又希望变压器的运行效率高，电能损耗小，以节约运行费用。
这是一对矛盾的两个对立面。
本文通过对变压器相对年有功电能损耗率随相对节能负荷率变化的函数关系从中找出主要矛盾及矛盾的主要方面，从而得出一种电能损耗既不高且又节省初投资的配电变压器容量的计算方法。
一、按变压器的效率较高时的负荷率βM来计算容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S＝式中Pjs——建筑物的有功计算负荷KW；cosφ2——补偿后的平均功率因数，不小于0.9；βb——变压器的负荷率。
因此，变压器容量的较终确定就在于选定变压器的负荷率βb。
我们知道，当变压器的负荷率为：βb＝βM＝Po/PKH (2) 时效率较高式中Po——变压器的空载损耗；PKH——变压器的短路损耗。
然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器较佳负荷率。
表国产SGL型电力变压器较佳负荷率容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比较佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5由表可见，如果以βm来计算变压器容量，必将造成容量过大，使用户初投资大量增加，另外Pjs是30分钟平均较大负荷P30的统计值，而民用建筑的用电一般在深夜至次日清晨是处于轻载的，且一天运行过程中负荷也时有变化，大部分时间实际负荷均小于计算负荷Pjs，如果按βm计算变压器容量则不可能使变压器运行在较高效率βm上，这样不仅不能节约电能且运行在低β值上，则消耗更多的电能，因此按变压器的较佳负荷率βm来计算变压器的容量是不合理的。
《民用建筑电气设计规范》JGJ 16-2008
《民用建筑电气设计规范》JGJ 16-20084．3 配电变压器选择4．3．1 配电变压器选择应根据建筑物的性质和负荷情况、环境条件确定，并应选用节能型变压器。
4. 3．2 配电变压器的长期工作负载率不宜大于85％。
4．3．3 当符合下列条件之一时，可设专用变压器：1 电力和照明采用共用变压器将严重影响照明质量及光源寿命时，可设照明专用变压器；2 季节性负荷容量较大或冲击性负荷严重影响电能质量时，可设专用变压器；3 单相负荷容量较大，由于不平衡负荷引起中性导体电流超过变压器低压绕组额定电流的25％时，或只有单相负荷其容量不是很大时，可设置单相变压器；4 出于功能需要的某些特殊设备，可设专用变压器；5 在电源系统不接地或经高阻抗接地，电气装置外露可导电部分就地接地的低压系统中(1T系统)，照明系统应设专用变压器。
4．3．4 供电系统中，配电变压器宜选用D，ynll接线组别的变压器。
4．3．5 设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。
当单台变压器油量为100kg及以上时，应设置单独的变压器室。
4．3．6 变压器低压侧电压为0.4kV时，单台变压器容量不宜大于1250kVA。
预装式变电所变压器，单台容量不宜大于800kVA。
4．4 主接线及电器选择4．4．1 配变电所电压为10(6)kV及0.4kV的母线，宜采用单母线或单母线分段接线形式。
4．4．2 配变电所10(6)kV电源进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且供电容量较小、出线回路数少、无需带负荷操作时，也可采用隔离开关或隔离触头。
4．4．3 配变电所电压为10(6)kV的母线分段处，宜装设与电源进线开关相同型号的断路器，但系统在同时满足下列条件时，可只装设隔离电器：1 事故时手动切换电源能满足要求；2 不需要带负荷操作；3 对母线分段开关无继电保护或自动装置要求。
4．4．4 采用电压为10(6)kV固定式配电装置时，应在电源侧装设隔离电器；在架空出线回路或有反馈可能的电缆出线回路中，尚应在出线侧装设隔离电器。
电气设计中节能设计
刍议电气设计中的节能设计摘要：随着国民经济高速发展，能源资源紧缺是我国也是当今世界各国面临的一个严重问题，而我国单位dgp能耗是美国的3倍多，日本的6倍多，合理节约节能和有效提高能源利用效率将是我国经济能否持续发展的重要因素。
而在电气设计时认真考虑并采用节能措施是实现电气节能的有效途径。
建筑电气节能的原则：在充分满足、完善建筑物功能要求的前提下，减少能源消耗，提高能源利用率，而不是简化建筑物的功能要求，降低其功能标准。
节能的途经之一是合理配置建筑设备，并对其进行有效、科学的控制与管理。
关键词：电气设计节能设计1 变压器的选择电气系统损失由线路损耗和变压器损耗两部分组成，而变压器损耗占输送功率的5%左右。
所以变压器节能对电气系统节能有着现实的意义。
变压器功率损耗包括有功和无功两部变压器的有功损耗由两部分组成，一部分是铁心中的有功损耗即铁损，用δpfe 表示。
铁损在变压器一次绕组外施电压和频率恒定的条件下是固定不变的，与负荷大小无关。
它可以由变压器空载实验测定。
变压器二次绕组开路而一次绕组上加上额定电压时，变压器的有功损耗即为“空载损耗”，用δp0 表示。
因为空载电流在一次绕组中的损耗很小，所以认作是铁损。
铁损其实是铁心的涡流损耗和铁心的漏磁损耗引起的。
新型节能型变压器在铁心制造工艺和硅钢片质量方面均作了改进。
另一部分是变压器一、二次绕组中电阻所产生的有功损耗，即铜损，用δpcu表示。
它由短路实验确定。
变压器二次侧绕组短路而电流达到额定时的有功损耗，称为“短路损耗”，用δpk表示。
因为二次侧短路时一次侧短路电压很小，在铁心中产生的有功损耗可略去不计。
(1)变压器的有功损耗:δp =δpfe+δpcu≈δp0 + (s30/sn)2δpk (1)式中，δp0——空载损耗（kw）δpk——额定负载损耗（kw）s30——变压器计算负荷（kavr）sn——变压器的额定容量（kavr）变压器的无功损耗也由两部分组成，一部分用来产生主磁通即产生励磁电流的一部分无功功率，用△q0 表示。
节能型路灯专用变压器的选择
节能型路灯专用变压器的选择摘要：随着城市的快速发展，路灯专用变压器得到广泛的运用。
该文从节能的角度出发，通过对变压器容量的计算和型号的选择两个方面进行论述，建立了一套较完善的路灯变压器选择系统。
关键词：变压器容量总拥有费用法1.路灯专用变压器的作用。
路灯专用变压器（以下简称路灯专变）在路灯系统中，是长期不受关注的电气元件。
据调查，我国县级城市路灯专变安装使用率不足30%,许多人认为，多一个变压器就多一份工程预算，有了市网变压器，路灯专用变压器就可有可无。
这种想法是错误的，路灯专变在路灯系统中起着重要作用。
第一，目前，路灯系统中常用的HID高压气体放电灯是非线性负载，它在工作中会产生大量浪涌脉冲和谐波，污染电网，使电力品质下降。
因此，安装路灯专变，局部重组电网结构，可以有效的分离或隔离产生电力污染的这些设备，减小对电网的污染。
第二，现在城市市电由于负荷变化较大，电压波动显著，在后半夜，由于负荷减轻，电压显著升高，通常可升高10V~30V,提高了路灯节能器、镇流器、灯管等的损坏率。
安装了路灯专变后，我们可以方便的对局部电网电压进行管理和控制，将路灯专变低压侧输出电压稳定在210~220V之间，保护后续元件。
第三，可以通过安装智能节电器，浪涌控制元件，多重波技术，有效抑制电网电路中的浪涌瞬变，滤除高频谐波，提高灯具运行效率，延长灯具使用寿命，达到节电和保护灯具的双重功能。
一台路灯专变的成本在整个路灯系统预算中的比例仅为5%左右，但其在节能方面的收益和对路灯元件的保护所产生的效益，远远大于它的投资。
所以，路灯专变是路灯系统中不可缺少的电气元件之一。
如何选择节能型变压器呢，下面主要从容量、型号两个方面进行探讨。
2.容量的计算。
路灯系统开启后，气体放电灯启动电流较大，同时率为1,产生较大瞬变浪涌，冲击路灯专变。
路灯进入稳定状态后，电网中路灯电流稳定在工作电流，变化不大，趋于恒定。
稳定工作时，视在功率S1可以用容量法计算：S1=√P2+Q2P=P0+Pf=P0+I02Rcosj1S=P/cosj2⑴⑴式中，P-有功功率（k W）；Q-无功功率（kvar）；P0-额定功率；Pf-有功损耗；I0-工作电流；R-电弧管阻抗；cosj1-电弧管功率因数；cosj2-电容补偿后功率因素。
照明节能、供配电节能技术
8、照明灯具的选择是照明节能的重要一环。在满足炫光 限制和配光要求条件下，应采用效率较高的灯具。根据灯 具出光口的形式，带格栅或透光罩的高强度气体放电灯灯 具的效率低于60％值时，不可选用。
7、当应急照明在采用节能自熄开关控制时，必须 采取应急时自动点亮的措施。 （1）
8、普通办公室的照明功率密度为11W/m2时，其对 应的照度一定是3001x。（ 0 ）
9、设置装饰性灯具场所，可将实际采用的装饰性 灯具总功率的50％计入照明功率密度值的计算。 （1 ）
10、在一般情况下，设计照度值与照度标准值相 比较，可有－10％~＋10％的偏差。（ 1 ）
9、照明设计中应按照规范要求选择镇流器。 自 镇流荧光 灯应配用电子镇流器。
10、供给气体放电灯的配电线路宜在线路或灯具内设置电 容补偿，功率因数不应低于0.9。
11、照明设计中，利用系数与房间形状有关，室空间比 RCR值较高，利用系数较低。（房间的受照空间特征 用一 个“室空间比”(room cabin rate，缩写为RCR)的参数来 表征。 如图8-12所示，一个房间按受照的情况下不同， 可分为三个空间：最上面为顶棚空间，工作面以下为地板 空间，中间部分则称为室空间。）
四、基本问题
1、什么是绿色照明？
是节约能源、保护环境，有益于提高人民生产、工作、学 习效率和生活质量，保护身心健康的照明。
2、建筑设备的电气节能，所述的建筑设备主要包括：
空调系统设备、给排水系统设备及电动机、电梯以及门窗 类等设备
3、按系统的运行模式，太阳能光伏电源系统分为
变压器的节能降耗
变压器的节能降耗变压器是电力系统中最重要的，不同电压等级电能转化的主要设备，节能降耗的实施，与电网运行的经济性紧密相关。
文章介绍了变压器损耗的构成，分析了变压器损耗产生的原因，并在此基础上，分析了变压器的运行现状，认识到变压器的巨大节能潜力，变压器电能转换效率的节能降耗措施，保证配电变压器安全稳定，节能经济的高效运行，优化电网规划、运用新技术等方面，归纳了变压器节能降耗的措施。
标签：电网；变压器；节能；降耗引言近年来，国内智能电网建设的飞速扩张，电网规模不断发展，电力变压器业向着高电压、大容量方向发展。
对配电网来说，电力变压器的损耗占据了系统损耗的50%左右，容量约占整个配电网容量的10%以上，每年产生的电能浪费十分巨大，要实现智能电网下电能的绿色、环保、集约应用，提高配电电网电能供应的经济可靠性，对于提高节约能源，缓解电力供应短缺具有重要意义。
1 变压器损耗及其产生原因分析1.1 变压器的损耗构成变压器的节能降耗，就首先要分析国内电力变压器高度损耗的原因。
变压器主要由导线和铁芯两部分组成，同样，其损耗包括有功功率损耗和无功功率损耗两部分。
1.1.1 有功功率损耗1.1.2 无功功率损耗其中，I0%是指变压器的空载电流占额定电流的百分比，UK%是指变压器的短路电压占额定电压的百分比，S30和SN的含义与上文相同。
变压器的无功损耗主要与绕组电抗、负载电流有关。
1.2 变压器损耗的产生原因分析1.2.1 保持配电变压器运行三相负荷实时平衡当配电变压器三相负荷处于不平衡状态时，造成变压器三相压差过大，产生负序电压，导致供电系统电压波动，影响电压质量和供配电系统的安全可靠性运行。
变压器某项绕组中负荷电流过大，导致该绕组铜损增大，增加变压器损耗。
负荷三相不平衡还会造成变压器内部磁路发生不平衡，形成大量的漏磁通，流经铜皮，变压器铁心夹件等部件，就会发生发热现象，增大变压器内部杂散损耗。
1.2.2 未达到经济运行变压器运行有其最优负荷率，只有在该条件下运行，才能保证变压器的最低损耗。
配电网设备技术选型和配置技术原则_初稿)
ICS 29.240Q/GDW备案号配电网设备技术选型和配置技术原则Equipment technological sizing and Configuration technology principlefor distribution network（初稿）201*-××-××发布201*-××-××实施国家电网公司发布目次前言 (3)1 范围 (4)2 规范性引用文件 (4)3 术语和定义(主要列出配电自动化的术语和定义) (5)4 总则(主要提出设备选型和配置遵循原则) (5)5 配电变压器（主要提出配电变压器选型和配置遵循技术原则和要求） (6)6 开关类设备（主要提出开关类设备选型和配置遵循技术原则和要求） (6)7 架空线路（主要提出配电线路选型和配置遵循技术原则和要求） (7)8 避雷器（主要提出避雷器选型和配置遵循技术原则和要求） (7)9 电容器（主要提出电容器选型和配置遵循技术原则和要求） (8)10 高压计量箱（主要提出高压计量箱选型和配置遵循技术原则和要求） (8)11 电缆线路（主要提出配电电缆线路选型和配置遵循技术原则和要求） (8)12 电缆分支箱（主要提出电缆分支箱选型和配置遵循技术原则和要求） (8)13 构筑物及外壳（主要提出构筑物及外壳选型和配置遵循技术原则和要求） (9)前言《配电网设备技术选型和配置技术原则》是国家电网公司所属各单位进行配电网设备技术选型和配置的指导性文件和技术依据。
本技术原则根据国家和行业有关法律、法规、规范和规程，并结合目前国家电网公司配电网的发展水平、运行经验和管理要求而提出。
本技术原则由国家电网公司生产技术部提出并负责解释。
本技术原则由国家电网公司科技部归口。
本技术原则起草单位。
本技术原则主要起草人。
本技术原则为首次发布。
配电网设备技术选型和配置技术原则1范围1.1本技术原则规定了10kV及以下配电网设备选型和配置所应遵循的主要技术原则。
供配电设计中的节能措施
供配电设计中的节能措施摘要：在供电配电体系策划过程中，节能方式及技术的合理使用，在很大程度上可以缓和国内资源紧急的情况，对国内国民经济的发展前进也有着极大的促进作用。
本文就供电、配电、电线策划、电器的选用、无功功率的补偿及照明设备的节能等环节进行分析，并提出了几种有效的节能技术，以便为供电、配电的节能作参考。
关键词:供配电设计;节能;方法及措施引言我国电能资源相对比较紧张，能源消耗量偏高，加之严重的浪费现象，节能工作显得尤为迫切。
我们每一个人都应该为当前的节能工作献出一份力量，尤其是电气设计人员，更应该认识到节能工作的重要性，在供配电设计时注重节能技术、措施的创新与应用。
一、供配电系统总体规划节能措施供配电系统的节能总体设计要充分考虑用电设备特点、负荷容量、供电分布与距离等多种因素，系统规划最好简单可靠，便于操作。
变配电所应该尽可能地接近负荷中心，这样能够在一定程度上减小配电的半径，降低线路电能损耗。
合理确定变压器的台数及容量，使其适应因季节性带来的负荷变化，能快速切换变压器，降低因轻载带来的电能浪费。
（一）降低配电线路损耗导线的选择不仅涉及供配电系统的经济、安全运行，还关系着电能损耗问题，它是供配电系统中功率传输的主要载体。
影响线路损耗的因素主要是传输系统电流与阻抗的大小，因此降低供配电线路损耗可以从这两方面考虑。
主要措施有：根据实际用电负荷的大小选择合适的导线截面与形式，如用电缆替代架空线路来降低传输线路阻抗；传输有功功率不变的情况下，可通过提高传输线路电压等级、提高传输系统功率因数等方式来减少传输线路电流，缩小线路损耗；合理设置配电箱和配电所等设备，在可能的情况下尽量将其靠近用电负荷中心；在满足施工技术要求的基础上尽量减少线路敷设长度。
此外，需要注意的是，由于不同材料的导线经济、资源、输电要求等都不一样，因此在选择线路的时候一定要综合考虑供电系统中长期运行的经济效益、供电质量安全等因素，根据具体工程实际需要来确定最优的导线形式及截面。
民用建筑干式变压器基本知识与设计选型
民用建筑干式变压器基本知识与设计选型摘要：现阶段民用建筑内大量使用干式变压器，变压器是配电系统中重要的设备，性能及能效直接影响配电质量及系统损耗，变压器的损耗又和制造材料、工艺、负载等息息相关；设备选型时，要了解变压器设备原理、分类、编号意义、损耗产生的主要原因、能效标准，结合项目实际需求及定位，并参照现行节能标准要求，选择适合项目的，即节能环保又具备经济性的变压器型号。
关键词：干式变压器；硅钢片；绕组；能效引言干式变压器以其优良的经济性能、安全性大量使用在民用建筑中，那么我们作为建筑电气设计人员究竟对此类变压器有多少了解呢？图纸中的变压器编号又是表示什么意义？是不是有不少设计人员也是仅仅套用模板，知其然，不知其所以然。
本文结合变压器的基本知识、产品类型、节能要求、国家相关标准规范等，梳理设计中变压器选型的依据，变压器的容量则以负荷计算为准，本文侧重于能效的选择及定位。
1变压器的发明、原理及分类变压器的发明，是众多科学家、工程师通过各自努力、继承和发展，逐步技术完善，而形成今天我们使用的变压器。
诚然，变压器的工作原理离不开磁效应和电磁感应。
电流的磁效应是奥斯特1820年发现的，任何通有电流的导线,都可以在其周围产生磁场的现象,称为电流的磁效应。
电磁感应的原理就是用磁通量变化产生感应电动势，通过其他形式能转化为电能。
1831年，法拉第发现了电磁感应，并且找到了判断感应电动势方向的楞次定律，这一发现是电磁学领域中最伟大的成就之一。
其实在1830年美国著名科学家亨利也用实验证明了电磁感应现象，其使用的实验装置更像是变压器的雏形。
然而，真正制造出第一台有使用价值变压器的是德国技师鲁姆科尔夫。
我们常见的三相变压器的发明者，是俄国科学家多利沃-多布洛夫斯基，其1889年，申请了第一台三相变压器专利[1]。
在其后，变压器技术更新、进步，逐步出现了各式各样、各种功能的变压器。
变压器是变换交流电压、电流和阻抗的设备，变压器由铁芯（或磁芯）和线圈组成。
配电变压器经济运行、负载率与容量选择
Ｏ —０． ８ ６ ０
的损 耗 ，随 负 载 电流 平方 成 正 比变化 。
Ｏ １ Ｏ １ ． Ｏ～ ．２
作者 简 介 ：赵 国栋 ，男 ，内蒙 古 巴彦 淖尔 电业 局 乌拉 特 前旗 供 电 分局 变 电所 所 长 ，高级 技 师 ，助 理工 程师 。
二 、 综合 损 耗 比
变 压器 的损耗 比 ，直接 影 响变 压 器 的经 济 运 行 。 希 功损 耗 Ｑ。和变 压 器 绕 组 电抗 中 的 负 载 无 功 损 耗 Ｑｋ所 望 变压 器在 某 一 负载 范 围 内运 行 时 ，有一 合 适 的 损 耗 比 带来 的有 功损 耗 ，计 算 时须 将 变压 器 无 功损 耗 千乏 按 一 以达到 节 能 目的 ，如 何 诠 释损 耗 比 ，有两 种 概 念 。
表２ 经 济 当量 Ｋ
Ｋ （ 瓦／ 乏 ） 千 千
变 压 器 装 设 地 点 特 征
变 压 器 由发 电 厂 ６一ｌ ｋ Ｏ Ｖ母 线 直 接 供 电 变 压 器 由 １０— ２ ／０～ ５ Ｖ区 域 变 电 所 供 电 １ ２０１ ３ ｋ 变 压 器 由 区域 电 网供 电 ，但 １０— ２ ／０— １ ２０１ ３ｋ ５ Ｖ变 电所 装 设 同步 补 偿 机 或 静 电 补 偿器 变 压 器 由城 市 配 电 站 ３ ５—１０ ６～ｌｋ １／ Ｏ Ｖ供 电
（ ）空 载 损耗 Ｐ ２ 是 额 定 电压 与 额 定频 率 下变 压 器 铁 芯磁 滞 和 涡流 损耗 ，与 负 载无 关 。
２ ．综 合 损耗 比
供 用 电情 况 的调 查统 计 ，上述 问题 普 遍存 在 ，在 近 期 开
展 的城 、农 网改 造 中较 为 突 出。 因此 ，深入 分 析 变 压 器
箱式变电站设备的选型设计
1 引言随着城市现代化建设的飞速发展，上海大屯能源股份有限公司供电网络(配电网)不断更新改造,高压直接进入负荷中心，形成高压受电———变压器降压———低压配电的供电格局。
箱式变电站正是这种集成化程度高，工厂预安装、节能、节地的发展中设备，因而在供电网络中得到广泛应用。
至2002年前，上海大屯能源股份有限公司供电网络三十年来一直使用70年代的产品，设备容量小，不同程度老化，事故发生率高，每年事故抢修需耗费大量的人力、资金、物力，2002年公司对电力设备进行大幅改造，引入箱式变电站，从2002年引进第一台箱式变电站到目前6年时间箱式变电站数量已达28台，分别装设在生产、生活用电负荷较大、人口密集区域，供电可靠性高。
先后投运了630kVA的箱变六座：一座10kV电源环网式、五座终端式，而且还计划连同线路配网自动化工程一起实现调度自动化。
箱变投入后，已初步收到良好效果，事故率明显降低。
生活用电负荷较大、人口密集区域，供电可靠性高。
先后投运了630kVA 的箱变六座：一座10kV电源环网式、五座终端式，而且还计划连同线路配网自动化工程一起实现调度自动化。
箱变投入后，已初步收到良好效果，事故率明显降低。
从箱式变电站试验验收检查和运行中我们发现，箱式变电站有很多优点，但其结构中还存在很多不足，有的问题在各箱式变电站中重复出现，如设备与箱体间间距不够等，为了箱式变电站的发展，有必要将遇到的问题提出，以便于诸多厂家设计人员在今后的箱式变电站发展应用中不断改进。
国家经济不断发展，人民生活水平明显提高，家用电器如空调、微波炉、电磁炉等用电设备已逐步在普通家庭中普及使用。
居民用电负荷剧增，投用多年的配电站设备已不能满足日益增长的用电负荷的需要，反映在如下几方面：(1)、配电站内的变压器容量普遍偏小，原设计容量仅满足居民照明，生活用电需要，所以急待增容。
(2)、投用多年的变配电站设备已老化，线路绝缘材料出现破损，线径细，容量小，站内设备技术性能、工艺水平落后，操作手续繁琐，故障率高，每年夏季均会发生多起设备烧毁，居民小区停电等事故，急需改造。
新型油浸式节能配电变压器的设计
新型油浸式节能配电变压器的设计1. 引言1.1 背景介绍现代社会对节能环保的需求日益增加，电力行业也在不断探索新的节能技术和设备。
油浸式配电变压器作为电力系统中不可或缺的设备，其节能性能直接影响着电力系统的运行效率和能源利用率。
传统的配电变压器存在着能源浪费大、温升高等问题，因此迫切需要一种新型的节能配电变压器来满足市场需求。
新型油浸式节能配电变压器的设计成为了电力行业的研究热点之一。
通过引入先进的技术和理念，设计出具有更高效率、更低能耗的新型变压器，可以有效提升电力系统的整体运行效率和能源利用效率。
新型节能变压器还可以减少能源排放，降低环境污染，符合现代社会对绿色节能发展的需求。
本文将围绕新型油浸式节能配电变压器的设计展开讨论，通过分析设计理念、技术特点、关键部件设计、节能原理和设计优势，探讨新型变压器在节能环保方面的优越性，为电力行业的节能技术研究和生产提供有益参考。
1.2 问题提出传统的配电变压器在运行过程中存在着诸多问题，主要表现在能耗高、温升大、噪音大等方面。
随着节能理念的提倡和技术的不断发展，人们对于节能型配电变压器的需求日益增加。
如何设计一种新型的油浸式节能配电变压器，成为当前研究的焦点之一。
在传统的配电变压器中，由于工作时产生的大量热量无法有效散发，导致能耗较高、温升较大，同时也会产生一定的噪音。
这些问题不仅增加了电力系统的运行成本，也给周围环境和人员的健康造成了一定影响。
如何解决这些问题，提高配电变压器的能效，减少能耗和噪音，成为当前亟待解决的问题。
随着我国能源紧张形势的加剧，节能减排被提上日程，绿色能源的开发和利用已成为国家的发展方向。
研发出一种新型的油浸式节能配电变压器，具有重要的意义和价值。
1.3 研究目的本研究旨在通过设计与研究新型油浸式节能配电变压器，以解决传统变压器在能源利用效率和节能方面存在的问题。
我们的目的是通过优化设计和技术升级，提高变压器的运行效率，减少能源消耗，降低运行成本，从而实现节能减排的目标。
基于建筑供配电系统节能设计分析
基于建筑供配电系统节能设计分析摘要：文章主要阐述了建筑供配电系统节能设计内容,从而针对建筑供配电系统设计中的节能设计要点进行了探讨。
主要从如何合理选择变压器、配电导线、照明光源、灯具与照明控制方式等要点进行分析，旨在有效地提升建筑节能技术水平及最大限度减少建筑能源的消耗。
关键词：建筑；供配电系统；节能设计；照明系统中图分类号：te08 文献标识码：a 文章编号：随着现代建筑用电设备种类的不断增多，供电系统也变得越来越复杂，在配电系统正常运行过程中，不仅对供配电系统电气性能要求较高，同时也是建筑电气系统中的一个重要用电大户，其能耗相当高，节能潜力非常大。
据有关数据显示，建筑中央空调和通风空调的能耗约占整个建筑电气能耗的35.8%，而照明系统能耗约占整个建筑电气能耗的33.5%以上。
因此，如何采取合适建筑供配电系统节能措施，推动绿色智能建筑可持续发展，已成为建筑节能研究的重点。
一、建筑供配电系统节能设计内容建筑供配电系统节能设计过程中，其节能降耗设计主要内容主要包括以下几个方面：（1）供电系统节能优化设计。
主要包括建筑系统用电负荷详细统计计算、供配电系统无功动态补偿策略、供配电系统谐波的综合治理方案设计、以及供配电系统中具体用电设备供电方案的优化节能设计等；（2）照明系统节能优化设计。
主要包括照明供电系统的优化设计、照明灯具节能的优化选型设计、照明控制系统的优化设计、以及照明联动操控的节能控制系统的优化设计等；（3）电气设备用电方案的优化节能设计。
主要包括电机拖动系统的优化节能设计、空调系统变频调速的优化节能设计、给排水系统的优化节能设计、以及深井电梯的回馈制能优化节能设计等；（4）新能源综合利用的优化节能设计。
主要包括太阳能发电、风力发电、冰蓄制冷、水源热泵、热电冷三联供系统等再生能源系统的优化节能设计。
二、建筑供配电系统节能设计要点2.1 变压器的节能设计在进行配电变压器经济节能优化选型设计时，其节能经济回收年限应严格，按照2006年各省发布的《节约能源条例》中相关技术规定要求。
高效节能的叠铁芯配电变压器的研发设计
高效节能的叠铁芯配电变压器的研发设计摘要：非晶合金变压器所具有的特点为损耗较低，与硅钢铁芯变压器相比，此种变压器空载特性相对较高。
立体卷铁芯变压器三相磁路十分对称，且消耗的硅钢片较低，在完成铁芯卷制后，通过退火能够减少铁芯卷制内部在卷绕和剪切过程中的机械应力，从而能够有效地恢复为前期阶段中加工前的水平，在不断降低铁芯磁通密度，促进达到高效节能的目的。
基于此，本篇文章对高效节能的叠铁芯配电变压器的研发设计进行研究，以供参考。
关键词：高效节能；叠铁芯配电变压器；研发设计引言随着人类文明的发展，人类对赖以生存的能源利用率的隐忧，对精准计量世界的决心以及测量控制技术高质量发展的渴求不断凸显出来。
我国经济与科技发展日新月异，电能需求量随之日益加剧，虽然电力输配电系统不断发展壮大，但电能输配送中损耗问题不容小觑，输配送效率提升空间潜力仍然不小，而其中单是电力变压器损耗在我国输配电电力能源损耗中就竟高占40%，为了提升能源利用效率，推动绿色低碳和高质量发展，2021年1月，我国工信部、市监局、能源局联合制定了《变压器能效提升计划（2021-2023年）》，大力推广与支持高效节能型变压器产品及技术；仪用变压器常作为基本元器件或基础模块部件被应用于测控技术与仪器制造中的各种电气电路中，其变压精准度是非常重要的技术指标。
由此可见，这两种最常见类型的变压器都有着向高效节能、高线性度、高准确度发展的必要性。
1高效节能叠铁芯配电变压器的设计（1）采用硅钢片叠制铁芯，应具备较高的性能。
需要应用当前性能最高的高导磁硅钢片，可指定应用。
在采用叠片的过程中需要通过应用多级步进式进行叠积，在利用此种方式的作用下，能够促进空载损耗情况的减少，降低空载电流。
单片在计算叠片系数时，由于其厚度较薄，可按照0.96进行计算。
（2）通过对铁芯磁通的密度进行降低，增大铁轭面积保证铁芯磁通的密度应当低于1.5T，而应当确保磁通的密度耗损情况低于0.45W/kg即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电变压器节能设计选型
发表时间：2017-03-28T09:31:58.897Z 来源：《电力设备》2017年第2期作者：汪一波
[导读] 本文对于配电变压器节能设计选型进行了有效探讨。
（北京大学北京 100871）
摘要：变压器经济运行是采取各种措施减少各种损失来提高变压器的运行效率。
变压器损耗可分为空载损失和负荷损失两部分，运行中的空载耗损是恒定的。
若负载损耗发生变化，压力调节器的工作效率也随之变化。
尽管配电变压器是一个高效的设备，但由于其数量庞大，以及空载耗电的固定性，变压器本体的节能潜力巨大。
因此，本文对于配电变压器节能设计选型进行了有效探讨。
关键词：配电变压器；节能设计；选型
前言
在学校高速发展的今天，电力成为我们平时生产生活中最重要的能源之一。
现在国家对公共机构节能要求越来越高，节能减碳工作势在必行。
校内变压器数量现达到140余台，总装机容量10万KVA，应用节能变压器可以有效的降低用电量，而变压器的工作环境、负荷大小不一样，选择合理的变压器型号又成为重中之重。
1变压器的分类
除了干式变压器和油浸式变压器外，变压器还有很多分类方法，下面简单介绍几种：
1.1根据变压器相数，可将其分为三相变压器和单相变压器。
三相变压器主要用于三相电力系统中，容量大且运输受限的情况下，也可使用三台单相式变压器组成变压器组来替代三相变压器。
1.2根据变压器绕组数，可将其分为双绕组变压器和三绕组变压器。
每相铁芯上有原绕组和副绕组两个绕组的称之为双绕组变压器，它的应用相对广泛。
当容量变压器在5600kVA以上时，一般采用三相绕组变压器，以实现三种电压输电线的连接。
1.3根据变压器结构，可将其分为芯式变压器和壳式变压器。
铁芯式变压器的绕组处于铁芯的外围，壳式变压器的铁芯处于绕组外围。
它们在结构有细微的区别，但是在原理是相似的。
2配电变压器节能设计
通过前文分析不难看出配电变压器节能的重要性和必要性，配电变压器节能是提升供配电系统社会效应、经济效益、环境效益的必经之路。
下面通过几点来分析配电变压器的节能措施。
2.1用新工艺、新材料降低损耗
2.1.1改进工艺。
通过改进工艺来降低运行损耗，最主要的是控制变压器的硅钢片精度。
为此，可通过数控加工，利用自动化技术来精确控制硅钢片的形状、规格、厚度等。
目前，加工精度达到0.18mm，就可大大降低变压器的空载损耗。
2.1.2重设结构。
降低变压器损耗的重要手段之一是重设结构布局。
目前，常见的结构布置方式有新型绕组和新型线圈。
传统的绕组结构，在抗谐波、节能方面的效果不理想；若根据不同的配电电压来确定绕组结构，则可控制绕组的损耗，如漏磁走向的控制可采用自粘型换位导线。
新型线圈结构是控制涡流损耗的理想手段，按涡流流向选择合理的纵向或横向的布置方式，可有效降低涡流损耗，进而达到理想的运行效果。
2.1.3新材料应用。
制造变压器时，若选择的材料质量不好，其电阻率就会产生变化，引起损耗，同时变压器中铜铁材料的用量较大且用于关键部件，因此材料的质量将直接影响变压器的传输效率。
新材料的突破使得优化变压器材料成为可能，将原有的铜铁材料替换为新型材料，能有效降低损耗，提高转换效率，制成高效节能变压器。
磁体材料的优化，也是解决磁滞损耗的理想方法，如非晶合金，相比传统材料制成的磁体，在磁化和消磁性能方面明显胜出。
利用非晶合金制作铁芯，能有效控制损耗，提高效益，但成本高，并未大面积推广。
2.1.4新型导线。
使用无氧铜制作的导线，可有效降低变压器线圈内阻，从而降低铁损和铜损。
如高温超导配电变压器，就是利用超导线材替换了铜芯线材，有效降低了损耗，同时还使变压器具备理想的抗短路性能。
2.2注意干式变压器的负载控制
目前我校对干式变压器的应用还比较多，但这种变压器过负荷时阻抗电压增幅较大，负载损耗十分严重。
因此，建议对干式变压器的使用范围和使用数量进行控制，对已使用干式变压器的区域进行定期维护，提高变压器稳定性，避免过负载的发生，这样才能有利于电力节能的实现。
2.3优化配电变压器的选型
目前我国市面上的主流节能配电变压器主要有S7、S9、S11等等，这一系列变压器经过不断技术改良，其空载损耗有明显下降。
电力工程中配电变压器的选型应注意优选，要综合考虑电网经济运行参数，根据变压器容量利用率来选择，以降低配电变压器运行中的无功损耗与有功损耗。
虽然使用大容量变压器会增加一次性投资量，但却可以降低损耗，节约后续运行成本，所以建设中应根据优化需求来选择型号，电压偏移较大的区域应选择SZL7和SZ9系列，若对电能质量要求较高的区域应选择S11，若雷灾区，要选择防雷配电变压器。
2.4合理配置电网的补偿装置，合理安排补偿容量
2.4.1增加无功补偿的设备，以提高功率的因数
在线路中可以合理的运用电容器来实现提高电网中的无功补偿的能力，电容器充电、放电两大基本功能就可以帮助线路中提高无功功率补偿的能力，从而提高供电系统中的功率因数，降低供电变压器以及输送线路的损耗，提高供电效率。
2.4.2无功功率的合理分布
对于无功功率也要高度的重视，无功功率的存在降低了发电机和电网的供电效率，所以对于无功功率要合理的配置，减少无功功率的运输距离，除此之外还要注意其他方式的损耗进行计算和补偿。
2.4.3合理计划并联补偿电容器的运行
从大量的经验中表现出变压器的节能降耗主要是投入使用电容器。
但是人们只是意识到了电容器的积极作用却忽视了其也会造成电网整体的损耗，所以在现实的节能降耗中要考虑整体的耗能来合理的设计电容器的投入。
2.5合理调节配网运行方式使其经济运行
对于电力系统的经济运行从本质上来讲就是电气设备的最佳组合与对负荷的经济分配。
所以电网除了要考虑其稳定性和安全性之外还要保证其经济性，所以电网的经济运行就要在保证区域网及地区网的安全运行以及运行质量的前提下，对电网内现有的电气设备进行合理的配置，对负荷进行合理、经济的分配，以实现电网系统的节能降耗、经济运行。
2.6改进配电变压器的三相负荷
降低配电变压器运行损耗一个重要技术手段就是通过调整三相负荷的平衡性使配电变压器基本处于平衡。
在实际配电变压器中，当三相负荷不平衡时，会导致负序电压，使系统电压发生波动，因此也影响了配电系统的能耗。
配电变压器三相不平衡时，不仅增加了自身的能耗，还会增加线路的损耗，因此必须要进行三相电的平衡。
目前主要采取以下措施来实现三相平衡：配电变压器尽可能选择在负荷的中心位置。
结束语
电能对现代社会发展进步有着重要影响，人类世界已离不开电能，想要实现电力节能，配电变压器节能势在必行!电力工程建设中应将电力节能考虑在内，做好配电变压器选型，合理设计分布位置。
参考文献：
[1]罗俊平.南方电网公司配电变压器节能潜力与技术经济评价研究[D].华南理工大学，2014，4：203-204.
[2]李小娟，陆云生，张平泽．高效节能配电变压器的推广应用[J]．现代建筑电气，2014（10）：23—2
[3]李红生.配电变压器节能运行方式的探讨[J].福建能源开发与节约，2012。
