地面数字电视单频网组网技术资料

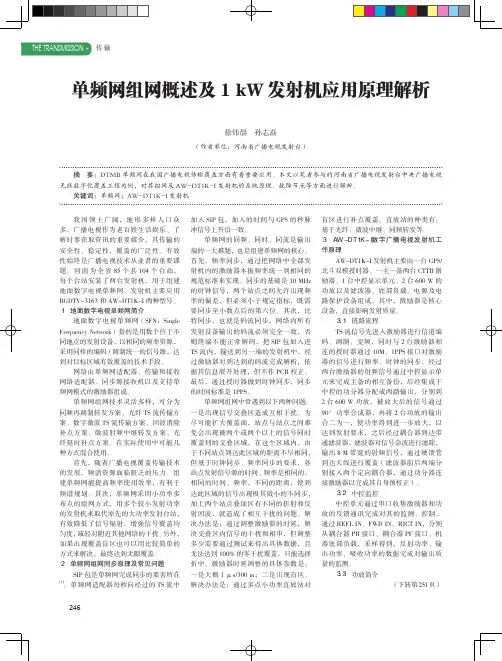

单频网组网概述及1kW发射机应用原理解析
图４ 合偏压控制逻辑电路图５ 合高压电路逻辑控制
功率放大模块，由BLF888B超高频晶体管，功放由前级放大、功率分配器、功率放大器、功率合成器、控制单元和耦合器构成，每个功率放大器前级放大使用一个BLF881晶体管，二级放大采用六只BLF888B晶体管，两个功放单元组成。
３．４ 故障分析查验
功放是发射机常见故常环节，原因有两点：一是功放晶体管比较脆弱，PCB 板零、地相电压超过50 V就可能会击穿管体；二是功放的单根晶体管也有主、辅管之分，辅管并不一直处在工作状态，只有当主管达到峰值功率时才会启动辅管，使辅管处在一个反复启、停的状态，故障率升高。
功放管体故障判断方法：一是对地测量栅极电压阻抗，正常数值2 V左右；二是在没有输入的情况下正常值应在0.5 A左右。
（1）无功率输出，确认激励器RF ON指示灯是否开启。
如未开启，将激励器射频输出打开、并查看激励器射频输出线头是否有松动或损坏；查看耦合器
口到预放FWD连接，若有松动，重新连接。
（2）输出功率异常告警，查看各功放模块输出功率和电流，功率和电流都正常时，检查耦合器Pf口到预放FWD 连接是否异常。
电流偏大时，关闭自动增益控制（AGC），调整激励器输出功率到发射机额定输出，开启AGC。
（3）吸收负载的吸收功率异常告警，检查各功放射频输入输出线连接是否异常、有无损坏；检查各功放模块输出功率和电流，如果偏差较大，更换备用功放。
（4）反射功率异常告警，确认耦合
（上接第246页）。
11 地面数字电视单频网同步机制
地面数字电视单频网同步机制
单频网组网方式（以三站为例）：
节目复用后的TS流通过单频网适配器，根据GPS提供的外部参考信号（10MHz时钟和1PPS秒脉冲）插入秒帧初始化包（SIP），SIP包含了延时、工作模式和发射参数等系统信息，用来保证各单频网台站在发射时间和发射频率上的同步。
此外，单频网适配器还完成码率适配功能，即单频网适配器输出的TS流码率和由单频网适配器规定的发射机工作模式要求的净载荷码率完全相同，并且锁定在来自GPS的10MHz参考时钟上。
单频网适配器输出的包含SIP的TS流，经节目分配网络透明传输到各单频网台站，保证送到各台站激励器的TS流在内容和时序上完全一致。
各单频网发射台站的激励器在接收到TS流后，根据解析SIP获得的系统信息来设置激励器的工作模式和发射参数，同时，根据解析SIP获得的“最大延时时间”参数，结合本地GPS提供的1PPS秒脉冲信号计算出“传输延时”，激励器“附加调整延时”：
“附加调整延时”=“最大延时时间”（包括激励器基带处理所需要的时间）-“传输延时”
在解析完SIP之后，激励器通常会将SIP修改为标准的TS流空包。
此外，为保证单频网各发射台站发射频率的同步，要求各发射台站激励器输出信号频率为同一频率并与GPS 信号的10MHz参考时钟严格锁定。
地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探一、数字电视广播单频网的技术原理数字电视广播单频网是指在整个广播覆盖区域内，采用同一频率、同一功率、同一天线高度等参数进行广播的一种新型传输方式。
在数字电视广播单频网系统中，一般采用广播发射塔和广播接收天线两个部分。
发射塔通过数字电视广播传输设备，将数字电视广播信号通过高效的压缩编码技术以数字方式传输到接收端。
而接收天线则将接收到的数字电视广播信号解码为电视节目，供观众观看。
数字电视广播单频网主要通过两种技术实现覆盖，即OFDM（正交频分复用）技术和SFN 技术。
OFDM技术是一种多载波调制技术，它将广播信号分为多个子信道进行调制和复用，具有高频谱利用率、高抗干扰能力等优点。
而SFN技术则是在OFDM技术的基础之上，引入了时间同步、频率同步等技术，通过同步发送同一时刻的广播信号，实现亿万级用户同时接受数字电视广播信号的覆盖。
数字电视广播单频网的技术原理在广播传输领域具有显著的优点，如频谱利用率高、抗干扰能力强、节约投资等，因此，在数字化时代下广泛应用于数字电视广播传输领域。
数字电视广播单频网的系统设计需要从广播发射塔和广播接收天线两个方面考虑。
1.广播发射塔设计数字电视广播单频网的广播发射塔设计需要考虑：发射塔的高度、发射塔的功率、天线的方向角等参数。
其中发射塔的高度与功率都决定了数字电视广播单频网的广播覆盖范围。
同时，天线的方向角决定了数字电视广播单频网的广播覆盖方向。
2.广播接收天线设计数字电视广播单频网的广播接收天线设计需要考虑：天线的高度、天线的方向角、天线接口标准等参数。
其中天线的高度和方向角决定了接收机能否接收到数字电视广播信号，而天线接口标准则决定了接收机和电视设备的匹配度。
数字电视广播单频网采用同一频率、同一功率、同一天线高度等参数进行广播，覆盖范围相比于传统传输技术更广。
数字电视广播单频网的广播覆盖范围与发射塔高度、功率、天线方向角、数字电视广播信号内容等因素有关。
国家地面数字电视标准单频网技术
2006 年 8 月 30 日，国家标准化管理委员会发布了《数字电视地面广播传输 系统帧结构、信道编码和调制》标准，标准号为 GB20600-2006。2008 年 1 月 1 日，国家广电总局批准在北京地区采用地面数字电视传输国家标准正式试验播出 地面数字电视广播业务，拉开了我国地面模拟电视广播向地面数字电视广播过渡 的序幕，标志着我国地面数字电视广播进入到一个崭新的时代。
1 单频网概述
众所周知，由于数字处理技术的引入，相对传统模拟电视广播而言，地面数 字电视广播系统的一个最大特点在于它能够有效抵抗无线信道的多径干扰，保证 数字电视信号的接收质量，而不会像接收模拟电视信号那样出现重影。这样，只 要控制多点发射的同源信号的相对延时在一定范围之内，数字电视接收系统仍旧 能够无失真的恢复源信号。基于此，地面数字电视广播系统可以通过组建单频网 （SFN：Single Frequency Network）系统来实现数字电视信号的有效覆盖。
发射点 1 发射点 2 发射点 3
图 2 基于 RF 信号集中产生的地面数字电视广播单频网结构
在地面数字电视单频网的建设过程中，应该在充分考虑建设成本、运营维护 成本等因素的基础上，根据实际条件，选择适合本地区的单频网节目分配网络。 2007 年北京地区地面数字电视技术试验采用了图 3 所示的网络结构来构建地面 数字电视的单频网节目分配网络。
TS 单频网适配器输出
ASI/SDI 数字光端机
光纤
ASI/SDI TS
数字光端机
图 3 独占光纤节目分配网络
调制器
单频网 TS 适配器输出
ASI/DS3 适配器
SDH
光纤 SDH
发端
收端
图 4 SDH 节目分配网络

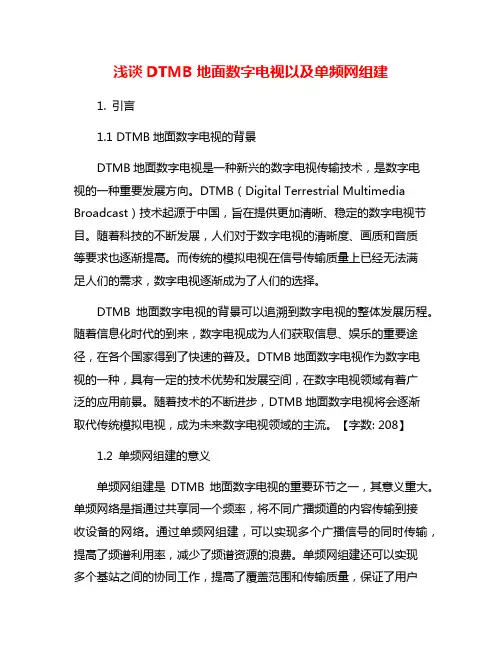

浅谈DTMB地面数字电视以及单频网组建
浅谈DTMB地面数字电视以及单频网组建1. 引言1.1 DTMB地面数字电视的背景DTMB地面数字电视是一种新兴的数字电视传输技术，是数字电视的一种重要发展方向。
DTMB（Digital Terrestrial Multimedia Broadcast）技术起源于中国，旨在提供更加清晰、稳定的数字电视节目。
随着科技的不断发展，人们对于数字电视的清晰度、画质和音质等要求也逐渐提高。
而传统的模拟电视在信号传输质量上已经无法满足人们的需求，数字电视逐渐成为了人们的选择。
DTMB地面数字电视的背景可以追溯到数字电视的整体发展历程。
随着信息化时代的到来，数字电视成为人们获取信息、娱乐的重要途径，在各个国家得到了快速的普及。
DTMB地面数字电视作为数字电视的一种，具有一定的技术优势和发展空间，在数字电视领域有着广泛的应用前景。
随着技术的不断进步，DTMB地面数字电视将会逐渐取代传统模拟电视，成为未来数字电视领域的主流。
【字数: 208】1.2 单频网组建的意义单频网组建是DTMB地面数字电视的重要环节之一，其意义重大。
单频网络是指通过共享同一个频率，将不同广播频道的内容传输到接收设备的网络。
通过单频网组建，可以实现多个广播信号的同时传输，提高了频谱利用率，减少了频谱资源的浪费。
单频网组建还可以实现多个基站之间的协同工作，提高了覆盖范围和传输质量，保证了用户收看数字电视节目的体验，提升了服务质量。
单频网组建还可以实现信号的无缝切换，避免了频繁的信号干扰和频道切换带来的不便，为用户提供了更加便利的观看体验。
单频网组建在DTMB地面数字电视中的意义重大，不仅提高了服务质量，还提升了用户体验，是数字电视领域不可或缺的重要技术。
2. 正文2.1 DTMB地面数字电视技术原理DTMB地面数字电视技术原理是指数字电视地面传输技术的实施方式。
DTMB地面数字电视技术原理主要包括信号调制、信号编码、信道编码和多路复用等关键技术。

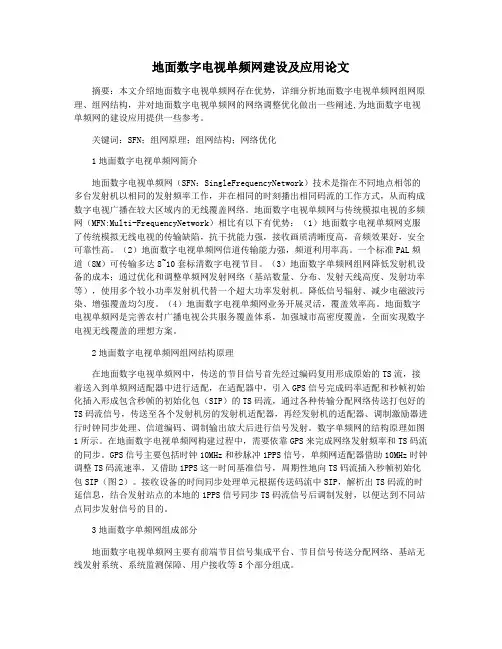

地面数字电视单频网建设及应用论文
地面数字电视单频网建设及应用论文摘要：本文介绍地面数字电视单频网存在优势，详细分析地面数字电视单频网组网原理、组网结构，并对地面数字电视单频网的网络调整优化做出一些阐述,为地面数字电视单频网的建设应用提供一些参考。
关键词：SFN；组网原理；组网结构；网络优化1地面数字电视单频网简介地面数字电视单频网（SFN：SingleFrequencyNetwork）技术是指在不同地点相邻的多台发射机以相同的发射频率工作，并在相同的时刻播出相同码流的工作方式，从而构成数字电视广播在较大区域内的无线覆盖网络。
地面数字电视单频网与传统模拟电视的多频网（MFN:Multi-FrequencyNetwork）相比有以下有优势：（1）地面数字电视单频网克服了传统模拟无线电视的传输缺陷，抗干扰能力强，接收画质清晰度高，音频效果好，安全可靠性高。
（2）地面数字电视单频网信道传输能力强，频道利用率高。
一个标准PAL频道（8M）可传输多达8~10套标清数字电视节目。
（3）地面数字单频网组网降低发射机设备的成本；通过优化和调整单频网发射网络（基站数量、分布、发射天线高度、发射功率等），使用多个较小功率发射机代替一个超大功率发射机。
降低信号辐射、减少电磁波污染、增强覆盖均匀度。
（4）地面数字电视单频网业务开展灵活，覆盖效率高。
地面数字电视单频网是完善农村广播电视公共服务覆盖体系，加强城市高密度覆盖，全面实现数字电视无线覆盖的理想方案。
2地面数字电视单频网组网结构原理在地面数字电视单频网中，传送的节目信号首先经过编码复用形成原始的TS流，接着送入到单频网适配器中进行适配，在适配器中，引入GPS信号完成码率适配和秒帧初始化插入形成包含秒帧的初始化包（SIP）的TS码流，通过各种传输分配网络传送打包好的TS码流信号，传送至各个发射机房的发射机适配器，再经发射机的适配器、调制激励器进行时钟同步处理、信道编码、调制输出放大后进行信号发射。
数字单频网的结构原理如图1所示。
最新-数字电视单频网覆盖技术 精品
数字电视单频网覆盖技术1、单频网频率的选择当前的广播电视网络是模拟信号和数字信号共同播出的混合式网络。
所以为了数字移动电视的工作方式是在模拟信号正常播出的环境下寻找可以用于数字移动电视工作的频道，这就要求首先要对数字移动电视信号发射装置所在环境的无线电频谱进行分析，选择干扰小、负担低、电磁环境干净的数字频道用来进行数字移动电视的信号工作频道。
并从以下四个方面进行数字台站的确立和其对其他模拟台站的干扰分析。
11更具对数字移动电视使用环境的网络频道分析，从符合条件的若干频道中，选择合适的频道作为使用频道并指定数字台站作为参考台站。
12根据具体的地理环境和频道环境，分析数字台站的有害场强值，然后进行筛选受干扰相对严重的模拟台站进行调整。
13为了保证模拟电视网络的正常运行，对筛选后的模拟台站同样进行数字台站对其线路传送的干扰分析。
14以指配数字台站为欲收台站，计算其他模拟台站在指配数字台站的有害场，分析指配数字台站业务区受模拟台站的干扰情况。
2、单频网的实施21发射机的选择。
数字移动电视发射机由国内和国外两大类型。
其中国外的发射机优势在于其成熟稳定的技术，这是源于其十几年的发展。
而国内的发射机研究只有几年的时间，所以在产品的稳定性上还和国外的发射机有一定的差距，但是其本土化的接口支持和完整的售后服务是其最大的优势。
不管国内还是国外的发射机，在单频网构建的选择上主要有以下三点。
首先，发射机要能够提供长时间的不间断工作，这是对设备的最基本的要求，也就是发射机必须具有较高的可靠性。
其次，发射机需要具有较高的技术性，也就是能够在各种环境下进行良好的工作，保证数字信号的传输效果。
最后，发射机应该能够保证发射信号的稳定性，即使受到其他网络干扰的时候，仍然能够正常地发送和接收信号。
22传输网络的选择。
发射机的选择只是单频网实施的第一步，有了若干发射台站以后，还需要将多路节目同步地传送到不同的发射台站，从而传递到最终的客户端上，传输网络一般有以下几种选择。
国标地面数字电视单频网组网
国标地面数字电视单频网组网1、什么是单频网地面数字电视单频网（SFN：Single Frequency Network）是由多个位于不同地点、处于同步状态的发射机组成的数字电视覆盖网络，以相同频率、在相同时刻发射相同节目，以实现对特定区域的可靠覆盖。
2、单频网组网优点第一、有利于频率规划。
在我国频谱资源有限的情况下，可以大大节约宝贵的频率资源，提高频谱利用率。
第二、解决覆盖盲区问题。
在高楼林立的大城市，单台数字电视发射发射机无论功率多大，都会有一定信号盲区或盲点，单频网则可通过多点同频发射的办法来获得较好的覆盖率。
第三，单频网组网降低发射机设备的成本；通过优化和调整单频网发射网络（基站数量、分布、发射天线高度、发射功率等），使用多个较小功率发射机代替一个超大功率发射机。
第四、单频网组网有利于降低信号辐射、减少电磁波污染、增强覆盖均匀度。
3、系统描述地面数字电视单频网（SFN）是由多个位于不同地点、处于同步状态的发射机组成的数字电视覆盖网络，以相同频率、在相同时刻发射相同节目，以实现对特定服务区的可靠覆盖。
在符合GB20600-2006规定的地面数字电视单频网中，来自复用器的TS码流首先送入到单频网适配器进行适配，形成包含秒帧初始化包（SIP）的TS流，通过节目分配网络传送到各个发射台，经过同步处理后变换成射频（RF）信号进行发射。
国标地面数字电视单频网结构示意图：4、工作原理来自复用器的TS码流首先送入单频网适配器进行适配，完成码率适配和秒帧初始化包(SiP)插入，适配过程可参见GY／T229．1-2008 《地面数字电视广播单频网适配器技术要求和测量方法》，适配后形成包含秒帧初始化包的TS流通过TS流分配网络传送到各个发射台，经各发射台的激励器（调制器）进行时钟同步处理，再完成信道编码、上变成射频信号进行发射。
在地面数字电视单频网的构建过程中，需要依赖全球定位系统(GPS：GfobafPositioning System)来完成各个发射点信号的同步，也可以由其它时间同步系统提供同步时钟。
地面数字电视方案的单频网(SFN)组网模式分析
地面数字电视方案的单频网(SFN)组网模式分析摘要：单频网作为复杂地形或者城市条件下的有效覆盖方式，可以有效的补充单发射机覆盖不足的情况。
文章首先简要介绍了单频网组网方式的优势，然后重点论述了多载波系统的单频网组网模式，最后阐述了如何进行地面数字电视单频网组网模式的选择。
关键词：地面数字；单频网；组网模式当今的地面电视无线覆盖技术主要存在3种组网方式：单频网、双频网以及多频网。
而其中的单频网以其覆盖范围大、节约频率资源的优势，特别是在近年来频率资源紧张的现状下得以更为广泛的应用。
目前在我国的许多城市，包括北京、上海以及长沙等地都开始使用单频网来完成系统的覆盖。
1 单频网概述单频网即可以实现在同一时间、使用同一频率，对于一定范围内进行信号的覆盖。
其突出的优点就是便于频率规划，提高频率的利用率。
另外在城市中高楼林立，即使单个发射台的发射功率再大也不可能覆盖到每一个地方，而通过在不同的地点设置同步状态的无线电发射台就可以获得很好的覆盖率；并且可以使用若干个小型的发射机代替大功率发射机，以减少电磁污染、信号辐射，增加信号的覆盖均匀度，并且便于根据具体的需要随时调整信号的覆盖范围。
2 多载波系统的单频网组网模式（1）传统的多载波系统的单频网组网模式一般通过GPS接收机完成。
其特点是GPS接收机可以在任何地方提供精度几乎相同的频率参考和绝对时间参考，因此被广泛地使用于DVB—T系统。
但是其缺点也是显而易见的，即由于实现整个网络同步性能只是依靠GPS接收机，如果它出现问题，那么整个网络就会陷于瘫痪；另外这种组网方式要求每一个发射点都要安装一整套设备：调制器、网络适配器、功放、变频器，于是造价自然很高。
这也就限制了这种组网技术在小范围或者山区、偏远地区的应用。
（2）一种较新的组网方式改进了上述方式中使用1 pps的时间参考，从而消除了GPS系统对于整个网络带来的种种限制。
这种组网方式要求码流传输网络有固定的延时，这就为单频发射点利用延时器来达到整个网络的同步发射。
地面数字电视单频网组网技术及应用实例
化的系统，由单频网适配系统、节目 而误认为节目源端在进行节目调整， 频 分 复 用（Time Domain Synchronous
分配传输系统、数字同步发射系统和 从而导致激励器执行复位操作。目前， OFDM，TDS-OFDM）调制方式，具有
255
▲
THE NETWORK 网络
码字捕获快速和同步跟踪稳健、频谱 利 用 效 率 高、 移 动 性 能 好、 广 播 覆 盖 范 围 大、 多 业 务 广 播 方 便 等 优 点。 该 标准于 2007 年 8 月 1 日起强制执行。 根据长寿当地的地形特征以及频谱现 状， 规 划 确 定 了 两 个 站 点， 分 别 是 主 站西山发射台（海拔 950m）和辅站罗 围山发射台（海拔 600 米），工作频 道均为 DS17（传输 4 套节目）及 DS19 （传输 8 套节目），射频中心频率为 506 MHz 及 522 MHz。
关键词：地面数字广播电视；单频网组网技术
１ 单频网组网的优势及技术原理
监控管理系统等组成，下面着重介绍 主要通过专用网络（如光纤、微波、
１．１ 单频网组网的优势
一下几个主要的系统。
卫星等），将单频网适配器输出的码
单频网组网就是在不同的发射台
２．１ 单频网适配系统
流分配到不同的发射站点，保证节目
站使用相同的载波频率、相同的信道
２．３ 数字同步发射系统
利用率低，信号辐射和电磁污染大， 是实现码率的适配以及秒帧初始化包
数字同步发射系统是单频网组网
覆盖范围不够均匀且对附近其他网络 （SIP）的插入，它的主要工作过程可 技术中最重要的处理单元，在各个发
有较大干扰，而单频网就可以很好地 以分为以下两步：第一步就是 SIP 的插 射站点，激励器需要将接收到的 TS 复
地面数字电视单频网技术试验
测试地点 测量参数 工作模式 信道冲激响应 接收信号电平（dBm） 4QAM-NR 0.8 595 单载波 C/N（dB） 最小信号电平（dBm） -73.3 5.7 -85.4 -73.4 5.1 -86.8 北工大 中央大塔+491（未加延 时） 大塔+491（491加20us延 时）
广播电视规划院
谢 谢！
北工大西 测量参数 接收信号电平（dBm） C/N（dB） 接收信号电平（dBm） C/N（dB） 中央大塔 -78.1 8.5 -79.0 4.1 491台 中央大塔+491台 -75.0 10.8 -75.0 10.2
测试地点 工作模式 4QAM 0.8 单载波 4QAM 0.4 多载波
-77.0
单频网增益
采用方向性接收天线（室外固定接收），接收天线的方向鉴别 率将削弱天线指向之外的单频网台站信号，天线指向方向的单 频网台站信号将占接收信号的主要成分，从而显著减小了重叠 覆盖区接收信号的功率相加性。 因此，单频网的增益主要体现在采用低增益无方向性接收天线 的移动接收上。 对于城市环境，由于高楼的阻挡会存在一些信号盲区，这种情 况下采用单频网方式覆盖，可以形成有效的空间分集效果，从 而获取单频网增益。
信源分配方式（优点：网络调整方便快捷，缺点：组网要求较高）
光纤分配 （ASI信号光信号光纤传输光信号ASI信号） SDH/PDH分配 （ASI信号 DS3信号 SDH接入及传输 DS3信号 ASI信号）
射频分配方式
优点：组网要求低 缺点：网络调整机制复杂
一、单频网组网
地面数字电视单频网信源分配方式组网结构图
一种简单实用的地面数字电视广播单频网组网方案
一种简单实用的地面数字电视广播单频网组网方案作者：韦斌来源：《卫星电视与宽带多媒体》2010年第23期在地面数字电视广播中，逐步采用一种单频网组网技术。
那么，何谓单频网，它有什么好处？单频网（SFN：Single Frequency Network）是由多个不同地点的处于同步状态的无线电发射台，在同一时间、以同一频率发射同一信号，以实现对一定服务区的可靠覆盖。
它显然不同于模拟电视时代采用不同频率转播同一节目的多频网方案。
单频网简介单频网技术有哪些优点？单频网的第一个优点就是有利于频率规划。
在我国空间频谱资源紧张的情况下，可以大大节约宝贵的频率资源，提高频谱利用率。
第二点，由于无线电信号本身的特性，在高楼林立的城市或丘陵山地环境中，无论单个数字电视发射站点的发射功率多大都会有很多信号覆盖不到的区域，这些覆盖不到的区域被称作覆盖盲区或盲点，单频网则可通过多点同频发射的办法来解决覆盖盲区问题，获得较好的覆盖率。
第三，单频网技术还可降低发射机设备的成本；通过优化和调整单频网发射网络（基站数量、分布、发射天线高度、发射功率等），可以使用多个较小功率发射机代替一个大功率发射机，以降低信号辐射、减少电磁波污染、增强覆盖均匀度，也可以根据需要随时改变覆盖意图。
实现单频网的难点是什么？要实现单频网，在发射端的最大难点是多个发射机的采用相同频率同步播出同一节目。
而接收端最大的技术难点是在多个发射站点都覆盖到的交叉覆盖区内，如何能可靠地接收发射信号。
在实际应用中，发射端需要通过GPS等时钟信号同步发射时间，保证各发射点数字电视信号的时间、频率与比特严格同步。
接收端如果仅收到一个发射站信号，这个信号将十分稳定，是不需要考虑同步问题的。
但实际上单频网组网时会出现多个转播基站信号共同覆盖区，用户端接收机接收到不同发射站信号的时间，完全有可能是不同步的（尽管各发射站发射时间是同步的）。
单频网广播为了容许较大的时间差，在副载波里的每个“符号”之间加上“保护间隔”，只要不同发射站讯号到达的时间差小于“保护间隔”，便不会构成干扰。
地面数字电视单频网组网的设计
地面数字电视单频网组网的设计作者：张杰来源：《硅谷》2011年第09期摘要：随着数字地面电视的发展，单频网已经成为在城市复杂地形下提高覆盖效果的有效形式。
结合本地区实际，在原有的单发射机覆盖不足的情况下组建单频网系统，结合实际对本台单频网组网进行设计构想。
关键词：单频网组网；同步；覆盖中图分类号：TN949.197文献标识码：A文章编号：1671－7597（2011）0510049－02随着乌鲁木齐城市现代化的不断发展，人们对信息量的需求和信息实时性需求不断增强。
面对这一需求，无线地面数字覆盖技术充分发挥自身优势，将大量的信息随时随地的传播到城市的各个角落。
1 需求情况介绍2008年本台建成39频道DMB-T/H地面数字多媒体电视广播系统，采用单点发射方式，发射功率1.5KW，天线挂高120米，采用偶极子6层4面垂直极化天线方式覆盖发射，使城区的大部分地区能够移动和固定的接收收看电视节目。
乌鲁木齐城区情况是东西方向窄，南北方向狭长，通过使用日本芝测公司TX901A数字地面波网络测试仪接收测试分析发现，城区接收基本良好，大部分路段可正常接收，测试地面波覆盖情况，城区88.46％的路段地区可以有效的接收，接收效果较差地方占测试区域的11.53％，主要是地势低洼、建筑物和山体遮挡地区，另外树木林带稠密地区接收效果也不理想。
实地勘测得知：北面北京路地区由于高层建筑物较多接收效果不是很理想，东北面即石人沟地区由于山体遮挡，虽然移动接收距较近，但接受效果一般。
西北面即八钢地区同样属于山体遮挡，无法正常移动接收。
相对于发射地点海拔较低，属于平川地带地区，移动接收有效最大距离约72公里处，固定接收最大距离在80公里左右。
随着新疆工作会议精神的不断深入，乌鲁木齐城市正在飞速发展，城市的框架结构在不断展开，城市的人口也在不断增加，现有系统的无线覆盖效果没有达到99%的覆盖区域，更加达不到乌鲁木齐城市未来发展的要求，为更好的提升我台39频道DMB-T/H地面数字多媒体电视广播系统服务现代化城市的能力，就必须提升无线发射覆盖效果，那就必须对现有的系统进行升级改造。
地面数字电视单频网研究
５１技术与应用·研究1.单频网组网单频网是指若干个发射台同一时间在同一个频率上发射同样的信号，实现对一定区域的覆盖，提高频谱利用率，网络覆盖质量好。
组建安全高效的单频网必须解决“同步”问题，同步主要通过GPS 同步时钟参考源和SFN 适配器来解决。
1.1频率同步为确保接收设备稳定解码整个系统发射的信号，单频网中各发射机输出的信号频率应相同，这要求各发射机有很高的频率精度和稳定度。
1.2时间同步为了使来自其他发射机的接收信号与欲接收信号之间的时延在接收机能够抵抗的时延范围内，要求系统内的各发射机时间必须严格同步，即同一个信号帧应该在相同的时刻被各个发射机发送。
1.3比特同步单频网中各发射机在相同的时刻、发送相同的信号帧时要求对所有信号帧进行相同的调制。
不同发射机不同时刻发射的信号帧应完全一致，不许存在允差。
地面数字电视单频网最大建站距离是单频网的重要参数，它决定了单频网的发射站点的选取、建设成本以及建网的复杂程度。
地面数字电视单频网的最大基站间距主要取决于地面数字电视系统抗回波干扰的能力，系统如果可承受的回波延时越长，单频网基站间距离可以越大。
下面是国标三种帧头格式下建站理论最大距离：PN420帧头，L=16.67Km；PN595帧头，L=23.61Km ；PN945帧头，L=37.5Km。
2.多站点组建单频网实例2015年，湖南广电移动电视有限责任公司在湖南长沙地区进行四个站点单频网组网实践。
岳麓山：海拔300m，天线安装高度20m，与接收端平均相对高度约280m，发射机功率1KW。
达摩岭：海拔777m，天线安装高度30m，与接收端平均相对高度约750m，发射机功率1KW。
跳马：海拔230m，天线安装高度20m，与接收端平均相对高度约200m，发射机功率1KW。
星沙：海拔70m，天线安装高度190m，与接收端平均相对高度约210m，发射机功率0.5KW。
四基站间的关系如图1。
图1根据以上基站距离关系，结合国标单频网帧头格式最大距离的理论，可以看出，达摩岭、岳麓山、跳马及南岳4基站之间距离超出了PN945帧头格式下最大距离的理论值。
地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探地面数字电视广播是一种通过地面传输信号的数字电视广播技术，它采用的是单频网络传输方式。
单频网络是指在一个频率上同时传输多个数字电视频道的一种技术，通过合理的调制和排列方式，将多个电视频道的信号融合在一起，通过地面传输到用户的电视机上。
地面数字电视广播单频网传输覆盖工程是指在特定的地区范围内，通过一定的布局和建设工程，实现地面数字电视广播单频网的覆盖，使用户能够接收到清晰的数字电视广播信号。
本文将对地面数字电视广播单频网传输覆盖工程进行初探，包括技术原理、工程布局、建设过程等方面的内容。
一、地面数字电视广播技术原理地面数字电视广播技术采用了OFDM（正交频分复用）技术，它是一种多载波调制技术，通过把一个高速数据流分成多个低速子流，将这些子流分别调制到不同的载波上进行传输，从而有效提高了频谱利用率。
具体而言，地面数字电视广播技术通过将多个电视频道的信号合并到一个频点上进行传输。
对每个电视频道的数字信号进行调制，得到相应的调制信号；然后，将这些调制信号经过插值和滤波处理，生成不同分量的OFDM信号；将这些OFDM信号合并起来，并在发射端进行功率放大、频偏补偿等处理，通过天线进行传输。
在具体的工程布局中，需要考虑以下几个方面的因素：1. 频率规划：合理规划不同频点的使用，避免频率资源冲突和干扰；2. 天线布置：根据地形地貌和人口分布情况，确定天线的布置位置，以保证信号覆盖的均匀性和完整性；3. 功率控制：根据每个区域的信号强度需求和干扰控制要求，合理调整信号发射点的功率；4. 干扰分析：进行干扰分析和干扰控制，避免相邻频段之间的干扰。
三、地面数字电视广播单频网传输覆盖工程建设过程地面数字电视广播单频网传输覆盖工程的建设过程包括勘测、设计、建设、调试和验收等阶段。
1. 勘测：根据规划的覆盖区域，进行勘测工作，包括地形地貌、人口分布、建筑物情况等相关信息的收集。
2. 设计：根据勘测结果和技术要求，进行工程设计，包括信号发射点的选址、天线布置、功率调整等方面的设计。
地面数字电视单频网技术方案分析
《中国有线电视》2016（09）CHINA DIGITAL CABLE TV·数字电视·中图分类号：TN949．197文献标识码：B文章编号：1007－7022（2016）09－1039－04作者简介：张宝玉（1972－），男，工程师，主要从事数字电视网络的设计、施工与维护工作，E-mail ：zby0635@163．com 。
地面数字电视单频网技术方案分析□张宝玉（莘县广播电视中心，山东莘县252400）摘要：结合莘县地面数字电视单频网建设的实际，从单频网的网络结构、前端信号平台信源组建、条件接收系统、工作模式、设备调试及网络优化这几个方面对地面数字电视单频网技术方案进行了分析。
关键词：地面数字电视；单频网；多频网；全球定位系统；条件接收系统Analyses of Terrestrial Digital TV SFN Technical Scheme□ZHANG Baoyu（Shen County Broadcast and Television Center ，Shenxian 252400，China ）Abstract ：In this paper ，combined with the actual construction of Shen County terrestrial digital TV single fre-quency network ，we analyze the single frequency network technical scheme from the following aspects ，they are the network structure of single frequency network ，front-end signal source platform ，conditional access sys-tem ，working mode ，equipment debugging and network optimization．Key words ：terrestrial digital TV ；SFN ；MFN ；GPS ；櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙櫙CAS快捷方便地向受众传播知识，尤其是现代科学技术知识，不断提高全民族的科学文化素质，同时能够让人民群众通过传媒对社会经济活动进行监督，对舆论进行监督，树立正气，纠正一切不正之风。
