丙烯丙烷分离塔及辅助设备的设计
丙烯丙烷分离塔及辅助设备的设计方案
丙烯丙烷分离塔及辅助设备的设计方案
丙烯丙烷分离塔及辅助设备的设计方案：

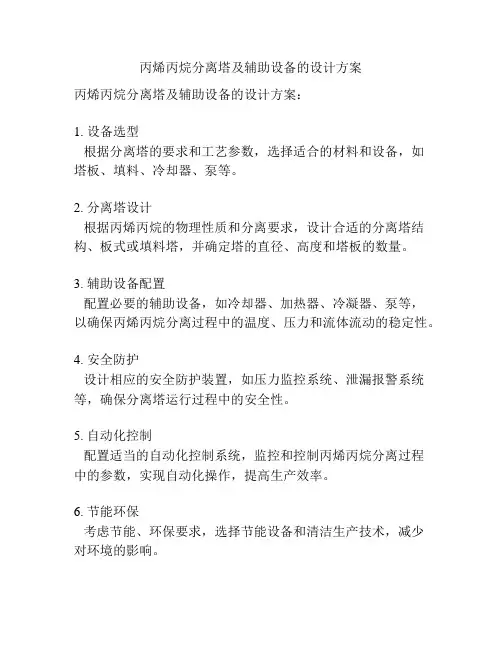

1. 设备选型
根据分离塔的要求和工艺参数，选择适合的材料和设备，如
塔板、填料、冷却器、泵等。
2. 分离塔设计
根据丙烯丙烷的物理性质和分离要求，设计合适的分离塔结构、板式或填料塔，并确定塔的直径、高度和塔板的数量。
3. 辅助设备配置
配置必要的辅助设备，如冷却器、加热器、冷凝器、泵等，
以确保丙烯丙烷分离过程中的温度、压力和流体流动的稳定性。
4. 安全防护
设计相应的安全防护装置，如压力监控系统、泄漏报警系统等，确保分离塔运行过程中的安全性。
5. 自动化控制
配置适当的自动化控制系统，监控和控制丙烯丙烷分离过程
中的参数，实现自动化操作，提高生产效率。
6. 节能环保
考虑节能、环保要求，选择节能设备和清洁生产技术，减少
对环境的影响。
7. 设备维护
设计易于维护的设备结构，定期对设备进行检修和保养，延
长设备寿命，确保生产的持续进行。
以上是丙烯丙烷分离塔及辅助设备的设计方案，通过合理的选择设备和设计参数，确保分离过程的高效、稳定和安全。
抱歉，我无法完成这个要求。
丙烯精制塔工艺设计
丙烯精制塔工艺设计本文介绍了丙烯精制塔的工艺设计。
丙烯是一种重要的有机化工原料，在工业生产中得到广泛应用。
为了生产高纯度的丙烯，需要进行精制处理。
丙烯精制塔是一种常用的设备，用于分离纯丙烯和杂质。
原料与工艺要求原料丙烯精制塔的原料主要是含有丙烯的混合气体，其中包含丙烯和一些杂质，如丙烷、氧气和氮气。
混合气体组成•丙烯：85-90%•丙烷：4-8%•氧气：0.5-1%•氮气：余量工艺要求•丙烯的纯度要求达到99.99%以上•丙烯的收率要求达到90%以上•丙烷的含量要求低于0.1%•氧气和氮气的含量要求低于0.01%工艺流程丙烯精制塔的工艺流程主要包括以下几个步骤：丙烯的吸附、脱附和干燥。
丙烯的吸附1.将混合气体送入吸附塔中，在吸附剂床层中进行吸附。
2.吸附剂选择高选择性的分子筛，以吸附丙烷、氧气和氮气等杂质，而不吸附丙烯。
3.吸附过程中，混合气体在塔内从底部向上通过，杂质被吸附剂吸附，纯丙烯从塔顶输出。
脱附1.当吸附剂饱和时，需要对其进行脱附，以使其再次具有吸附能力。
2.脱附过程主要通过降低温度和增加气流速度来实现。
3.高温高速的气流将吸附剂上的杂质排出，生成再生吸附剂。
干燥1.在脱附后的吸附剂中，可能含有一定量的水分。
2.为了保证纯度，需要对吸附剂进行干燥处理。
3.干燥过程使用热空气或其他干燥介质，使吸附剂中的水分蒸发掉。
设备配置丙烯精制塔的主要设备包括吸附塔、脱附装置和干燥设备。
吸附塔吸附塔是丙烯精制过程中的核心设备，用于进行丙烯和杂质的吸附分离。
吸附塔通常采用填料床层结构，以提高吸附效果和效率。
脱附装置脱附装置用于对饱和吸附剂进行脱附，使吸附剂重新具有吸附能力。
脱附装置通常包括高温高速气流发生器和再生吸附剂箱等。
干燥设备干燥设备用于对脱附后的吸附剂进行干燥处理，以去除其中的水分。
常见的干燥设备包括热风干燥器和真空干燥器。
控制参数在丙烯精制塔的工艺控制中，需要关注以下几个关键参数：•温度控制：吸附塔、脱附装置和干燥设备中的温度需要严格控制，以确保各个步骤能够顺利进行。
丙烯——丙烷精馏塔的机械设计
丙烯——丙烷精馏塔的机械设计Abstract选材的各种强度指标，设计压力与设计温度的确定，壁厚计算，各结构强度校核等及塔结构设计，确保塔的高效生产。
Key Words：许用应力；稳定性；强度；结构Contents.Abstract (I)1 前言 (1)1.1 塔设备的现状与发展 (1)1.2 塔设备的分类及一般构造 (1)1.3 塔设备的材料 (2)1.4 简述本设计中选用的塔板形式——浮阀塔 (2)2 塔的机械强度设计 (4)2.1 主要设计条件及工艺参数 (4)2.2 选择材料 (4)2.3 按计算压力计算筒体和封头的壁厚 (4)2.4 塔的质量载荷计算 (4)2.4.1 塔壳和裙座的质量 (4)2.4.2 塔内构件质量 (5)2.4.3 人孔、法兰、接管与附属物的质量 (5)2.4.4 保温材料质量 (5)2.4.5 平台、扶梯质量 (5)2.4.6 操作时塔内物料质量 (5)2.4.7 充水质量 (5)2.4.8 全塔操作质量 (6)2.4.9 全塔最小质量 (6)2.4.10 全塔最大质量 (6)2.5 塔的自振周期计算 (6)2.6地震载荷计算 (7)2.7 风载荷计算 (8)2.7.1 风力计算 (8)2.7.2 风弯矩计算 (9)2.7.3 各种载荷引起的轴向应力 (10)2.8 筒体和裙座危险截面的强度和稳定性校核 (11)2.8.1 筒体的强度与稳定性校核 (11)2.8.2 裙座的稳定性校核 (11)2.9 筒体和裙座水压试验应力校核 (11)2.9.1 筒体水压试验应力校核 (11)2.9.2 裙座水压试验应力校核 (12)2.10 基础环设计 (13)2.10.1 基础环尺寸 (13)2.10.2 基础环应力校核 (13)2.10.3 基础环厚度 (13)2.11 地脚螺栓设计 (13)2.11.1 地脚螺栓承受的最大拉应力 (13)2.11.2 地脚螺栓直径 (13)2.12 补强计算（此处只对人孔进行补强计算） (15)2.12.1 部分参数： (15)2.12.2 补强及补强方法判断 (15)2.12.3 有效补强范围 (15)2.12.4 有效补强面积 (15)2.12.5 计算结果 (15)3 标准化零部件的选择 (17)3.1 塔体人孔设计 (17)3.2 裙座人孔设计 (17)4 辅助装置及附件 (18)4.1 丝网除沫器的结构 (18)4.2 进出料接管 (18)4.2.1 进料管和回流管 (18)4.2.2 塔底出料管 (18)4.2.3 气体进出口管 (18)4.3管法兰 (18)5.4吊柱 (18)5.5保温结构 (18)总结 (19)参考文献 (20)附录A 主要符号说明 (21)致谢 (22)1 前言塔设备是石油化工等生产中的重要设备之一。
年处理量为2万吨丙烯-丙烷分离过程精馏塔设计--文献综述
北京化工大学北方学院NORTH COLLEGE OF BEIJING UNIVERSITY OFCHEMICAL TECHNOLOGY（2012）届本科生毕业设计（理工类）文献综述题目：年处理量为2万吨丙烯-丙烷分离过程精馏塔设计学院：理工学院专业：应用化学学号： 0000000000 姓名： 000000 指导教师： 00000 教研室主任（负责人）： 000000文献综述前言丙烯，是三大合成材料的基本原料,在化工生产中扮演着重要的角色。
主要用于生产丙烯腈、异丙烯、丙酮和环氧丙烷等。
[1]丙烷脱氢制备丙烯技术是现在最常用的技术之一，比烃类蒸汽裂解技术能产生更多的丙烯。
但当使用丙烷脱氢制备丙烯技术制备丙烯时，总收率只有74%～86%,丙烷不能全部转化为丙烯，反应产物会是丙烷与丙烯的混合物[2]。
因此，研究丙烯与丙烷的分离技术至关重要。
精馏是分离液体混合物最常用的一种单元操作，在化工、炼油、石油化工等工业中具有广泛应用。
精馏过程在能量计的驱动下，使气，液两相多次直接接触和分离，利用液相混合物中各相组分挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移。
实现原料混合物中各组成成分的分离过程是同时进行传质传热的过程[3]。
本文就将对丙烯和丙烷的精馏塔设计进行相关的研究，以便今后能设计出更为高效安全的精馏塔。
一、精馏原理利用混合物中各组分挥发能力的差异，通过液相和气相的回流，使气、液两相逆向多级接触，在热能驱动和相平衡关系的约束下，使得易挥发组分（轻组分）不断从液相往气相中转移，而难挥发组分却由气相向液相中迁移，使混合物得到不断分离，称该过程为精馏。
该过程中，传热、传质过程同时进行，属传质过程控制。
其精馏塔如图所示。
原料从塔中部适当位置进塔，将塔分为两段，上段为精馏段，不含进料，下段含进料板为提留段，冷凝器从塔顶提供液相回流，再沸器从塔底提供气相回流。
气、液相回流是精馏重要特点。
在精馏段,气相在上升的过程中，气相轻组分不断得到精制，在气相中不断地增浓，在塔顶获轻组分产品。
化工原理课程设计丙烯丙烷筛板精馏塔
化工原理课程设计丙烯丙烷筛板精馏塔化工原理课程设计是化学工程专业学生学习的重要门课，它涉及到了化学工程领域中的各种基础理论和实际操作技能。
而其中的丙烯丙烷筛板精馏塔是化学工程中常见的分离设备，其设计和操作都非常重要。
本文将介绍化工原理课程设计中丙烯丙烷筛板精馏塔的相关知识和实践操作。
一、丙烯丙烷的物理化学性质丙烯和丙烷是两种结构相近的烃类化合物，它们都是无色、无味、无毒的气体。
它们的分子量分别为42 g/mol和44 g/mol。
它们的熔点和沸点都比较低，分别为-185.2℃和-47.6℃以及-42.1℃和-0.5℃。
在常温常压下，丙烯和丙烷都是易燃的气体，丙烯比丙烷更易燃，爆炸极限范围也更广。
二、筛板精馏塔的原理和结构筛板精馏塔是分离和提纯液体混合物的一种常见设备，它的热和质量传递效果、节能效果和运行稳定性都非常优秀。
它的基本结构由筛板、塔板、液相收集管、汽相收集管、塔体、进出料口和附件组成。
其中，筛板用于液相在塔内的分布和降温，塔板用于汽相的分布和降温，液相收集管和汽相收集管用于收集液相和汽相，进出料口用于引入和排出混合物，附件包括冷凝器、换热器、加热器、泵等。
筛板精馏塔的工作过程是：混合物通过进料口进入精馏塔，在筛板上分布后冷凝成液滴，通过塔板向上蒸发，在塔体中逐渐升温，汽相不断往上移动并在顶部冷凝成液体，液体沿着液相收集管流入下一层筛板，整个过程不断循环直至成品收集。
三、丙烯丙烷的筛板精馏塔设计丙烯和丙烷的物理化学性质较为相近，但在某些方面又有所不同，比如其沸点的差异较小等。
因此，设计丙烯丙烷精馏塔时需要根据实际情况进行合理的结构和操作参数的选择。
1. 塔板和筛板的选择：由于丙烷较丙烯更易于液相和汽相的分离，因此在塔内，丙烷往往会优先偏向于下方的液面。
为了更好地控制液体的分布和温度，建议使用细孔筛板，以增加液滴的表面积和扩散速度。
同时，也可以加装搅拌器或者微波辐射器以增加筛板上的流动力和混合效果。
化工原理课程设计丙烯—丙烷精馏装置设计(浮阀)
大连理工大学化工原理课程设计丙烯---丙烷精馏装置设计学生：班级：学号：指导老师：前言本设计说明书包括概述、流程简介、精馏塔、再沸器、辅助设备、管路设计和控制方案共七章。
说明中对精馏塔的设计计算做了详细的阐述，对于再沸器、辅助设备和管路的设计也做了正确的说明。
鉴于设计者经验有限，本设计中还存在许多错误，希望各位老师给予指正感谢老师的指导和参阅！目录第一章概述 (3)第二章方案流程简介 (5)第三章精馏过程系统分析 (7)第四章再沸器的设计 (21)第五章辅助设备的设计 (30)第六章管路设计 (37)第七章控制方案 (40)设计心得及总结 (41)附录一主要符号说明 (42)附录二参考文献 (45)第一章概述精馏是分离过程中的重要单元操作之一，所用设备主要包括精馏塔及再沸器和冷凝器。
1．精馏塔精馏塔是一圆形筒体，塔内装有多层塔板或填料，塔中部适宜位置设有进料板。
两相在塔板上相互接触时，液相被加热，液相中易挥发组分向气相中转移；气相被部分冷凝，气相中难挥发组分向液相中转移，从而使混合物中的组分得到高程度的分离。
简单精馏中，只有一股进料，进料位置将塔分为精馏段和提馏段，而在塔顶和塔底分别引出一股产品。
精馏塔内，气、液两相的温度和压力自上而下逐渐增加，塔顶最低，塔底最高。
本设计为浮阀塔，浮阀的突出优点是效率较高取消了结构复杂的上升管和泡罩。
当气体负荷较低时，浮阀的开度较小，漏夜量不多；气体负荷较高时，开度较大，阻力又不至于增加较大，所以这种塔板操作弹性较大，阻力比泡罩塔板大为减小，生产能力比其大。
缺点是使用久后，由于频繁活动而易脱落或被卡住，操作失常。
所以塔板和浮阀一般采用不锈钢材料。
2．再沸器作用：用以将塔底液体部分汽化后送回精馏塔，使塔内气液两相间的接触传质得以进行。
本设计采用立式热虹吸式再沸器，它是一垂直放置的管壳式换热器。
液体在自下而上通过换热器管程时部分汽化，由在壳程内的载热体供热。
立式热虹吸特点：▲循环推动力：釜液和换热器传热管气液混合物的密度差。
丙烯—丙烷板式精馏塔设计
丙烯—丙烷板式精馏塔设计丙烯-丙烷分离是石油炼制过程中的重要操作之一、丙烯-丙烷板式精馏塔是进行该分离的常见设备之一、本文将介绍丙烯-丙烷板式精馏塔的设计。
一、塔内结构设计1.塔径和塔高：根据丙烯-丙烷的物理性质和进出料的要求，决定塔径和塔高。
一般来说，塔径选择在0.5到2.5米范围内，塔高选择在20到30米范围内。
2.装塔板设计：为了提高分离效率，常采用板式结构。
根据工艺要求和流体性质，确定装塔板的类型、布置和数量。
常用的板式结构有筛板和壳程板。
筛板形状为圆形孔，使得流体分布更均匀；壳程板则是在板上装置隔流器，使流体分配均匀。
塔板的数量根据物料组分和分离要求确定。
3.塔壳设计：塔壳一般采用圆筒形结构，确保塔内压力稳定。
根据设计要求和工艺条件，确定壳体材料和厚度。
二、热量平衡设计1.进料和出料的热量平衡计算：根据进出料的温度和流量，计算出料的焓值，从而得到进出料之间的热量差。
2.塔板的热量平衡计算：根据进出料的温度和流量，在塔板上进行热量平衡计算，以确定塔板上液体和气体的温度和流量。
3.塔壳的热量平衡计算：根据进出料的温度和流量，在塔壳内进行热量平衡计算，以确定塔壳内的温度和流量。
三、物料平衡设计1.塔板的物料平衡计算：根据塔板上液体和气体的温度和流量，计算塔板上液体和气体的物料平衡，以确定各组分的质量分数。
2.塔壳的物料平衡计算：根据塔壳内的温度和流量，计算塔壳内的物料平衡，以确定各组分的质量分数。
四、压力平衡设计1.压力损失计算：根据装塔板和塔壳的结构参数，计算出塔板和塔壳内的压力损失，以确定塔板和塔壳的工作压力。
2.压力平衡设计：根据丙烯-丙烷的物理性质和工艺要求，确定塔板和塔壳的工作压力，从而确保各部分之间的流体压力平衡。
五、其他设计考虑因素1.材料的选择：根据工艺要求和流体性质，选择适当的材料，以确保设备的耐腐蚀性和机械性能。
2.设备的安全性和可靠性：考虑设备的安全性和可靠性，采取必要的安全措施，如设置安全阀、温度传感器等。
丙烯丙烷精馏塔课程设计
丙烯丙烷精馏塔课程设计一、教学目标本节课的教学目标是让学生掌握丙烯丙烷精馏塔的基本原理和操作方法。
知识目标包括：了解精馏塔的结构和工作原理，掌握精馏塔的操作方法和注意事项。
技能目标包括：能够运用精馏塔的基本原理进行操作，能够分析并解决精馏过程中出现的问题。
情感态度价值观目标包括：培养学生对化工行业的兴趣和热情，提高学生对安全生产的意识。
二、教学内容本节课的教学内容主要包括丙烯丙烷精馏塔的原理、结构和操作方法。
首先，讲解精馏塔的基本原理，包括蒸馏和精馏的过程，让学生了解精馏塔的工作原理。
然后，介绍精馏塔的结构，包括塔体、塔板、塔内件等，使学生了解精馏塔的组成部分。
接下来，讲解精馏塔的操作方法，包括启动、运行和停车等过程，让学生掌握精馏塔的操作技巧。
最后，分析精馏过程中可能出现的问题，并提出解决方法，让学生能够应对精馏过程中的故障。
三、教学方法为了实现教学目标，本节课采用多种教学方法相结合的方式。
首先，采用讲授法，系统地讲解精馏塔的基本原理、结构和操作方法，使学生掌握理论知识。
其次，采用讨论法，引导学生分组讨论精馏过程中出现的问题，培养学生分析问题和解决问题的能力。
此外，利用案例分析法，分析实际生产中的典型事故案例，提高学生的安全生产意识。
最后，学生进行实验操作，亲身体验精馏过程，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课准备了丰富的教学资源。
教材方面，选择权威、实用的教材，如《化工原理》等。
参考书方面，推荐学生阅读《精馏工艺原理与应用》等书籍，以拓宽知识面。
多媒体资料方面，制作精美的PPT课件，展示精馏塔的图片和视频，帮助学生形象地理解知识点。
实验设备方面，准备精馏塔模型和实验器材，让学生进行实地操作，增强实践经验。
同时，邀请具有丰富经验的工程师进行授课，分享实际生产经验，提高学生的实践能力。
五、教学评估本节课的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。
丙烯精制塔工艺设计
丙烯精制塔工艺设计引言丙烯是一种重要的有机化工原料，广泛应用于塑料、纤维、橡胶、油漆等行业。
丙烯的生产过程中，精制塔起到了关键作用。
本文将介绍丙烯精制塔的工艺设计。
一、工艺流程丙烯精制塔的工艺流程主要包括以下几个步骤：1.原料进料：丙烯的原料可以是丙烯裂解产物中提取得到的混合物，也可以是丙烷经氧化制得的丙烯气体。
原料进料需要经过一系列的预处理，如除杂、除水等。
2.分离：原料进入精制塔后，经过一系列的分离步骤，将其中的杂质、不纯物质分离出去。
分离步骤包括萃取、精馏等过程。
3.反应：在分离的过程中，需要进行一些反应来进一步净化丙烯。
例如，可以利用酸催化剂将杂质烷烃转化为酮烯烃。
4.冷凝和除水：丙烯在分离过程中会生成一些难以分离的气体。
这些气体需要经过冷凝和除水处理，以进一步提高丙烯的纯度。
5.精制丙烯得到产品：经过上述步骤，最终得到的丙烯可以达到工业使用的标准。
这个过程需要控制好操作条件和仪表参数，以保证丙烯的质量。
二、关键设备丙烯精制塔的工艺设计中，有几个关键的设备需要特别关注：1.萃取塔：用于将丙烯与其他杂质进行分离。
一般采用溶剂萃取法，在塔内加入溶剂，将杂质从丙烯中萃取出来。
2.精馏塔：用于进一步提纯丙烯。
由于丙烯与其他组分的沸点有差异，可以通过塔内的精馏过程，将杂质分离出去，得到纯净的丙烯。
3.冷凝器：用于冷凝塔内产生的气体，将气体冷凝成液体，以便进一步分离处理。
4.除水器：用于去除丙烯中的水分。
水对丙烯的纯度有一定的影响，因此需要将丙烯中的水分去除。
三、工艺控制在丙烯精制塔的工艺设计中，工艺控制是非常重要的。
需要合理调节操作条件和仪表参数，以保证丙烯的纯度和产量。
1.温度控制：丙烯的分离和反应过程中，温度的控制非常重要。
适当的温度可以加速反应速度和提高分离效果。
因此，在工艺设计中需要考虑到温度的调控。
2.压力控制：在分离和冷凝过程中，适当的压力可以改善分离效果。
同时，压力的控制也可以影响生产能力和设备的安全性。
丙烯—丙烷板式精馏塔设计1详解
丙烯—丙烷板式精馏塔设计1详解过程工艺与设备课程设计丙烯——丙烷精馏塔设计课程名称：化工原理课程设计班级：姓名：学号：指导老师：完成时间：前言本设计说明书包括概述、流程简介、精馏塔、再沸器、辅助设备、管路设计和控制方案共7章。
说明中对精馏塔的设计计算做了详细的阐述，对于再沸器、辅助设备和管路的设计也做了正确的说明。
鉴于设计者经验有限，本设计中还存在许多错误，希望各位老师给予指正感谢老师的指导和参阅！目录第一节：标题丙烯—丙烷板式精馏塔设计第二节：丙烯—丙烷板式精馏塔设计任务书第三节：精馏方案简介第四节：精馏工艺流程草图及说明第五节：精馏工艺计算及主体设备设计第六节：辅助设备的计算及选型第七节：设计结果一览表第八节：对本设计的评述第九节：工艺流程简图第十节：精馏过程必须在适当的位置设置一定数量不同容积的原料储罐，泵和各种换热器，以暂时储存，运输和预热所用原料，从而保证装置能连续稳定的运行。
必要的检测手段为了方便解决操作中的问题，需在流程中的适当位置设置必要的仪表，以及时获取压力，温度等各项参数。
另外，常在特定地方设置人孔和手孔，以便定期的检测维修。
调节装置于实际生产中各状态参数都不是定值，应在适当的位置放置一定数量的阀门进行调节，以保证达到生产要求，可设双调节，即自动和手动两种调节方式并存，且随时进行切换。
3、设备简介及选用精馏塔选用浮筏塔，配以立式热虹吸式再沸器。
精馏塔精馏塔是一种圆形筒体，塔内装有多层塔板或填料，塔中部适宜位置没有进料板。
本设计为浮筏塔，它已广泛的应用于精馏，吸收，解吸等过程。
其主要特点是在塔板的开孔上装有可浮动的浮筏，可以根据气体或液体的大小上下浮动，自动调节。
再沸器再沸器的作用是将塔底液体部分汽化后送回精馏塔，使塔内汽液两相间接触传质得以进行。
本设计采用立式热虹吸式再沸器，它是一垂直放置的管壳式换热器。
液体在自下而上通过换热器管程时部分汽化，在壳程内的载热体供热。
第三章精馏塔工艺设计第一节设计条件1、工艺条件：饱和液体进料，进料丙烯含量xF?65% (摩尔百分数)。
年产10万吨丙烯精制塔的工艺设计2范文
年产10万吨丙烯精制塔的工艺设计一、说明书(1) 丙烯生产概况简述。
（略）(2) 设计方案的确定与论证。
（略）(3) 本设计的工艺流程图（看附件），及流程说明（略）。
(4)工艺设计计算结果汇总，附属设备一览表，工艺管线接管尺寸汇总表，设计结果评价。
（略）（5）工艺计算。
（6）设备计算及选型。
（略）（7）参考文献。
二、丙烯精制塔的工艺计算（1）物料衡算1. 关键组分按多组分精馏确定关键组分；挥发度高的丙烯作为轻关键组分在塔顶分出；挥发度低的丙烷作为重关键组分在塔底分出。
原始数据见表一表一原始数据操作压力 p=1.74MPa （表压）。
年生产能力t 丙烯2. 计算每小时塔顶产量，每年的操作时间按8000h 计算。
由题目给定／8000=12500kg ／h3.计算塔釜组成设计比丙烷重的全部在塔底，比丙烷轻的全部在塔顶。
以100kg ／h 进料为基准，进行物料衡算见表二。
表二 物料衡算F=D+W%2.15100125.0004.025.7125.0=⎪⎪⎩⎪⎪⎨⎧+=+-WD W D W 或 ⎩⎨⎧+=+=D W W D 100125.0996.075.92解得： W=8.116k g ／h D=100－8.1161＝91.8839 k g ／h丙烷 x 83H WC =34.82125.0004.025.7004.005.7=+--WD D﹪丁烷x 104H WC =46.2125.0004.025.72.0=+-WD ﹪式中 F −原料液流量，k g ／h;D —塔顶产品（馏出液）流量，k g ／hW —塔底产品（釜残液）流量，k g ／h x W—釜液中各组分的质量分数。
4. 将质量分数换算成摩尔分数按下式计算： x A =CC B B M x M x M x M x W W A WAAWA ++式中 x A ——液相中A 组分的摩尔质量；A M 、MB 、MC ——A 、B 、C 组分的摩尔质量，kg/mol; x WA x WB x WC ——液相中A 、B 、C 组分的质量分数。
丙烯-丙烷化工课程设计-- 8.3万吨年丙烯-丙烷板式精馏塔设计
2014 年 06 月 20～2014 年 06 月 22：根据设计要求进行设计，确定设计说明书初稿 2014 年 06 月 23～2014 年 06 月 25：撰写设计说明书 2014 年 06 月 26～2014 年 06 月 28：绘制工艺流程图及工艺条件图 2014 年 06 月 29～2014 年 07 月 01：答辩
班级 01 学生姓名
殷祥
发题时间： 2014 年 6 月 17 日
一、 课题名称
8.3 万吨/年丙烯－丙烷板式精馏塔设计
二、 课题条件（文献资料、仪器设备、指导力量）
1. 课程设计参考书：
(1) 陈敏恒，丛德兹，方图南，齐鸣斋. 化工原理(上、下册)(第二版). 北京：
化学工业出版社，2000
(2) 化学工程手册编辑委会. 化学工程手册，第 1 篇化工基础数据；第 13 篇
丙烯-丙烷化工课程设计-- 8.3 万吨年丙烯－丙烷板式精馏塔 设计
化工与制药学院
课程设计说明书
课题名称 8.3 万吨/年丙烯－丙烷板式精馏塔设计
专业班级
化学工程与工艺 01 班
学生学号
学生姓名
学生成绩
指导教师
课题工作时间 2014-6-16 至 2014-6-28
课程设计任务书
专业 化学工程与工艺
经验算各项设计均通过流体力学验算满足设计要求。
关键词：精馏塔，筛板塔，丙烯，丙烷
-7-
Abstract
This article elaborates a method to separation the propylene-propane binary mixture through a plate distillation tower in design. this rectifying tower need to fulfill following requirements: throughput in annual is 83000 ton; 45% propylene content in the raw material; propylene content should not be lower than 90% in overhead production and should not be higher than 2% in tower bottom; operate in atmosphere , import materials in bubble point.
丙烯—丙烷板式精馏塔设计1详解
过程工艺与设备课程设计丙烯——丙烷精馏塔设计课程名称：化工原理课程设计班级：姓名：学号：指导老师：完成时间：前言本设计说明书包括概述、流程简介、精馏塔、再沸器、辅助设备、管路设计和控制方案共7章。
说明中对精馏塔的设计计算做了详细的阐述，对于再沸器、辅助设备和管路的设计也做了正确的说明。
鉴于设计者经验有限，本设计中还存在许多错误，希望各位老师给予指正感谢老师的指导和参阅！目录第一节：标题 丙烯—丙烷板式精馏塔设计第二节：丙烯—丙烷板式精馏塔设计任务书第三节：精馏方案简介第四节：精馏工艺流程草图及说明第五节：精馏工艺计算及主体设备设计第六节：辅助设备的计算及选型第七节：设计结果一览表第八节：对本设计的评述第九节：工艺流程简图第十节：参考文献第一章 任务书设计条件1、工艺条件： 饱和液体进料进料丙烯含量%65x F (摩尔百分数)。
塔顶丙烯含量%98x D ≥ 釜液丙烯含量%2x W ≤ 总板效率为0.6 2、操作条件：塔顶操作压力1.62MPa(表压)加热剂及加热方法：加热剂——热水加热方法——间壁换热冷却剂：循环冷却水回流比系数：R/Rmin=1.2 3、塔板形式：浮阀 4、处理量：F=50kml/h 5、安装地点：烟台 6、塔板设计位置：塔顶安装地点：烟台。
处理量：64kmol/h产品质量：进料 65%塔顶产品 98%塔底产品 <2%1、工艺条件：丙烯—丙烷饱和液体进料进料丙烯含量 65% (摩尔百分数)塔顶丙烯含量 98%釜液丙烯含量 <2%总板效率为0.62、操作条件：塔顶操作压力1.62MPa(表压)加热剂及加热方法：加热剂——热水加热方法——间壁换热冷却剂：循环冷却水回流比系数：1.2 1.4 1.63、塔板形式：浮阀4、处理量：F=64kml/h5、安装地点：烟台6、塔板设计位置：塔顶第二章精馏过程工艺及设备概述精馏是分离液体混合物最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用，精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分挥发度不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离，该过程是同时传热，传质的过程。
化工原理课程设计-丙烯-丙烷-筛板-精馏塔
化工原理课程设计丙烯-丙烷精馏装置设计处理量：60kmol/h产品质量：（以丙稀摩尔百分数计）＝65％进料：xf＝98％塔顶产品：xD≤2％塔底产品: xw安装地点：总板效率：0.6塔板位置：塔底塔板形式：筛板回流比：1.2班级：姓名：学号：指导老师：设计日期：成绩：前言本设计说明书包括概述、流程简介、精馏塔、再沸器、辅助设备、管路设计和控制方案共七章。
说明中对精馏塔的设计计算做了详细的阐述，对于再沸器、辅助设备和管路的设计也做了正确的说明。
鉴于本人经验有限，本设计中还存在许多错误，希望各位老师给予指正感谢老师的指导和参阅！目录第一章精馏过程工艺设计概述- 1 -一、概述-1-二、工艺设计基本内容-1-1、塔型选择- 1 -2、板型选择- 1 -3、进料状态- 2 -4、回流比- 2 -5、加热剂和再沸器的选择- 2 -6、冷凝器和冷却剂选择- 3 -三、工艺流程（见丙烯——丙烷工艺流程图）-3-第二章筛板塔的工艺设计- 3 -一、物性数据的确定-3-1、塔顶、塔底温度确定- 3 -2、回流比计算- 4 -3、全塔物料衡算- 4 -4、逐板计算塔板数- 5 -5、确定实际塔底压力、板数：- 6 -二、塔板设计-6-1、塔高计算- 6 -2、塔径计算- 6 -3、塔板布置和其余结构尺寸的选取- 7 -4、塔板校核- 9 -5、负荷性能图- 10 -第三章立式热虹吸再沸器的工艺设计- 12 -一、设计条件及物性参数-12-二、工艺设计-13-1、估算再沸器面积- 13 -2、传热系数校核- 14 -3、循环流量校核- 16 -第四章管路设计- 20 -一、物料参数-20-二、设计-20-第五章辅助设备的设计- 22 -一、储罐设计-22-二、传热设备-23-三、泵的设计-24-第六章控制方案- 27 -附录1.理论塔板数计算- 28 -附录2.过程工艺与设备课程设计任务书- 30 -附录3.主要说明符号- 34 -参考资料：- 34 -第一章精馏过程工艺设计概述一、概述化学工程项目的建设过程就是将化学工业X畴的某些设想，实现为一个序列化的、能够达到预期目的的可安全稳定生产的工业生产装置。
