ZW32-12真空断路器详细说明书

ZW32-12真空断路器详细说明书

ZW32真空断路器说明书,由浙江高耀电气有限公司提供,ZW32真空断路器说明书里面包括了,ZW32真空断路器型号含义和ZW32真空断路器使用条件,ZW32真空断路器参数,ZW32真空断路器,ZW32真空断路器安装尺寸,及ZW32真空断路器动作原理,ZW32真空断路器安装与维护等,如果觉得好或还算全面,可以下给我们评价,这样我们才能力量拿出更好的做品出来分享,谢谢!ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备,主要用于农网和城网的10kV户外配电系统,作为分、合负荷电流、过载电流及短路电流之用;也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃~+40℃;b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;d) 风速不超过34m/s(相当于圆柱表面上的700Pa);e) 来自开关设备和控制设备处部的振动或地动是可以忽略的;f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用,这时用户的要求应和制造厂家进行协商,并取得一致的意见。

如超出上述正常使用条件,由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器,除满足表1、表2的要求外,隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。

ZW32-12真空断路器详细说明书

ZW32-12真空断路器详细说明书

ZW32真空断路器说明书,由浙江高耀电气有限公司提供,ZW32真空断路器说明书里面包括了,ZW32真空断路器型号含义和ZW32真空断路器使用条件,ZW32真空断路器参数,ZW32真空断路器,ZW32真空断路器安装尺寸,及ZW32真空断路器动作原理,ZW32真空断路器安装与维护等,如果觉得好或还算全面,可以下给我们评价,这样我们才能力量拿出更好的做品出来分享,谢谢!ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备,主要用于农网和城网的10kV户外配电系统,作为分、合负荷电流、过载电流及短路电流之用;也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃~+40℃;b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;d) 风速不超过34m/s(相当于圆柱表面上的700Pa);e) 来自开关设备和控制设备处部的振动或地动是可以忽略的;f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用,这时用户的要求应和制造厂家进行协商,并取得一致的意见。

如超出上述正常使用条件,由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器,除满足表1、表2的要求外,隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。

ZW32型户外高压真空断路器资料

ZW32型户外高压真空断路器资料

ZW32-12型户外高压干式真空断路器上海巨广电气有限公司1.概述1.1产品型号及名称ZW32-12型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器(以下简称“断路器”)用于交流50Hz、额定电压12kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离;自备PT作为电源,成为有电压、电流信号输出并可控制的智能断路器;由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构,具有开断关合负荷电流、过载电流及短路电流等基本功能,是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”(以下简称“组合断路器”)。

在隔离开关上可供用户选择使用硅橡胶绝缘护套,该护套具有防雨雪风沙、抗污秽腐蚀的特点,可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器,避雷器可根据用户要求装在进、出线任意侧;断路器可配装涌流控制器,使其具有躲涌流和过流速断的功能;断路器可加装2~3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合,PT型与重合控制器配合适用于无电源的场合,智能断路器适用于辐射型供电及环网供电系统,帮助系统消除瞬时故障,自动恢复供电,也可隔离永久故障,实现配网自动化。

能断路器具备1~3次重合闸功能,且重合器参数可以整定;智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能,且参数可以连续整定;智能断路器具备小电流接地保护功能,且参数可以连续整定;智能断路器既可以实现有线远方控制,也可在杆下无线遥控。

可配有电压互感器,电压互感器从线路高压侧取电,可根据需要提供给自身或其它控制设备220V、110V、100V的电压;该断路器(小水电型)可用于线路电压的监测,当过电压或欠电压时,控制器自动断开断路器,可广泛用于小水电支路与主电网的并网分支处,实现网路的监控和故障的自动隔离;该断路器(计量型)可输出0.2级精度的电压、电流信号,是农网变电所、站外散点开关和简单计量开关的理想选择。

ZW32-12型真空断路器详细技术说明书

ZW32-12型真空断路器详细技术说明书

产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。

智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV~40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。

适用场所海拔: 不超过1000m, 如海拔高于1000m,则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃,最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。

技术参数外形尺寸。

ZW32真空断路器说明书

ZW32真空断路器说明书

ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器1.1 产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备,主要用于城网和农网的配电系统中,作为分、合负荷电流、过载电流及短路电流之用。

也可用于其它类似场所,还可用为城市区12kV级电网的分段开关。

还可与配网自动化装置组成户外真空重合器、分段器,智能型控制设备。

ZW32-12型户外真空断路器采用密封结构设计,壳内除环氧支座外,不再有辅助绝缘材料,套管垂直安装,输出与输入端是横向布置,即便于架空线联接,也利于电缆的接入;整体成型套管,可保证良好的气密性。

可配置隔离刀闸,具备明显断开点,维护方便、安全。

本产品符合以下标准及规范:GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》1.2 型号含义例如:ZW32-12P/630-20户外高压真空断路器,不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。

1.3 工作条件本产品适用于以下工作条件:a、周围空气温度:-40℃~+85℃;B、海拨高度:不超过2500m;c、相对湿度:日平均不大于95%,月平均不大于90%;d、风压:不超过700Pa(相当于风速34m/s);e、空气污秽程度:按GB5582规定为IV级;F、地震烈度:不超过8度。

1.4 附加其它装置后主要性能1.4.1 可加装户外隔离开关和断路器形成一体化,断路器与隔离开关具有可靠的机构联锁,具有防误操作功能。

1.4.2 可加装外置电子PT,使断路器具有操作电源和具有防涌流,过流保护,就近遥控控制功能。

1.4.3 可加装避雷器,避雷器可根据用户需要装于电源侧或负荷侧。

ZW32-12M户外高压永磁真空断路器

ZW32-12M户外高压永磁真空断路器

概述
12kV架空配电线路T接支线路或末端用户内部发生故障时,因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时,将会造成变电站出线开关跳闸。

佳吉电气如果故障性质是永久性的,变电站重合将不成功,则一个中压用户界内的局部亊故将使整条12kV 配电线路停电。

如若在T接处或用户端(责任分界点)安装一台户外分界断路器,经过判断确认用户界内发生故障(过流、短路、单相接地等故障),自动将故障隔离,则可以确保非故障区用户正常用电。

佳吉电气专业生产
型号含义
环境条件
◆环境温度:不高于+40T,不低于-40C;
◆空气相对湿度:曰平均值不大于95%月平均值不大于90%;
◆海拔高度不超过2000米;佳吉电气
◆风压不超过700Pa(相当于风速34m/s);
◆地震烈度不超过8级;
◆无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

断路器主要技术参数
断路器的主要机械参数
外形及安装尺寸(mm)
ZW32-12M户外高压永磁真空断路器在12kV馈电架空线路上的应用可避免无故障线路的连带性亊故停电、缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。

并具备故障检测功能,保护控制功能和通讯功能,可实现自动切除单相接地故障和自动隔离相间短路故障。

安装点使用与12kV配电线路用户进线的责任分界点处,也可以适用于符合要求的分支线连接处。

ZW32-12智能永磁真空断路器说明书

ZW32-12智能永磁真空断路器说明书

ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。

该装置主要应用于中压架空线电网,作为分、合负荷电流、过载电流、短路电流之用,并具有0~3次自动重合闸。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小,重量轻,便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度:-30℃~+60℃;☐海拔高度:不超过2000米;☐风速不超过34m/s;☐来自开关设备和控制设备外部的振动或地动是可以忽略的;☐污秽等级:Ⅳ级;☐储存温度-40℃~+85℃。

1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。

该型号断路器为小型化设计,外壳采用优质不锈钢箱体。

同时配有手动紧急分闸装置。

隔离开关和电流互感器可根据用户需要选择。

ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。

可就地实现开关分合闸操作,也可以通过通信接口由远方遥控操作。

断路器的其他信息也可以传输到控制中心,通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装,通过控制电缆与断路器连接。

智能控制单元的电源分主备供电,主电源为AC或DC 220V,由高压线路经PT取得;后备电源由蓄电池提供(安装于智能控制单元箱内)。

当正常工作时主电源对后备电源充电;当主电源失去时,由后备电源供电,仍可完成对断路器的控制以及控制单元内的其他操作,后备电源(满载时)可维持整机不小于48小时工作。

断路器操动机构中设有手动紧急分闸把手,作为控制系统或电源故障时紧急分闸操作之用。

ZW32-12/D断路器内部结构原理图1:永磁机构;2:手动分闸转轮;3:驱动扁钢;4:辅助开关;5:分闸弹簧6:壳体;7:绝缘拉杆;8:下绝缘筒;9:软连接;10:上绝缘筒;11:真空灭弧室灭弧原理:ZW32-12型真空永磁断路器采用真空灭弧室,以真空作为灭弧和绝缘介质,具有极高的真空度。

ZW32系列高压真空断路器说明书介绍

ZW32系列高压真空断路器说明书介绍

ZW32 系列高压真空断路器说明书产品归纳产品型号及名称ZW32-12型户外高压真空断路器主要用途ZW32-12系列户外高压真空断路器(以下简称“断路器”)用于交流 50Hz、额定电压 12kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能鉴别电流特点并实现多次自动重合闸或永久故障的隔断;自备 PT作为电源,成为有电压、电流信号输出并可控制的智能断路器;由电子 PT供给电源并可达成过流延时、涌流延时、短路速断的三段复合保护。

功能特点可配用弹簧操动机构,拥有开断关合负荷电流、过载电流及短路电流等基本功能,是 ZW32-12系列的基本型。

断路器与隔走开关配合使用可组成拥有明显断口的“组合断路器”(以下简称“组合断路器”)。

在隔走开关上可供用户选择使用硅橡胶绝缘护套,该护套拥有防雨雪风沙、抗污秽腐化的特点,可有效防备隔走开关的冰冻和氧化。

断路器能够加装避雷器,避雷器可依照用户要求装在进、出线任意侧;断路器可配装涌流控制器,使其拥有躲涌流和过流速断的功能;断路器可加装 2~3 个测量或计量互感器。

可配重合控制器组成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合, PT 型与重合控制器配合适用于无电源的场合,智能断路器适用于辐射型供电及环网供电系统,帮助系统除掉瞬时故障,自动恢复供电,也可隔断永久故障,实现配网自动化。

使断路器具备 1~3 次重合闸功能,且重合器参数能够整定。

智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能,且参数能够连续整定;智能断路器具备小电流接地保护功能,且参数能够连续整定;智能断路器既能够实现有线远方控制,也可在杆下无线遥控。

可配有电压互感器,电压互感器从线路高压侧取电,可依照需要供给给自己或其他控制设备 220V、110V、100V的电压;该断路器(小水电型)可用于线路电压的监测,当过电压或欠电压时,控制器自动断开断路器,可广泛用于小水电支路与主电网的并网分支处,实现网络的监控和故障的自动隔断;该断路器(计量型)可输出级精度的电压、电流信号,是农网变电所、站外散点开关和简单计量开关的理想选择。

ZW32-12户外智能高压真空断路器

ZW32-12户外智能高压真空断路器

名称:ZW32-12户外智能高压真空断路器型号:ZW32-12ZW32-12户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.佳吉电气专业生产ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.详细介绍1、用途与特点:ZW32-12型户外智能交流真空断路器,是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备,在三相交流50HZ,额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信”、“遥控”、“遥调”、“遥测”,同时有能就地控制,是国内架空配电网自动化的首选产品.佳吉电气专业生产断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.2、结构特点:断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.断路器采用支柱式全封闭固体绝缘结构,密封性能好.断路器可调节环节少,可靠性高.佳吉电气专业生产断路器合、分闸可手动或电动操作,亦可遥控.断路器配有满足远方及就地控制功能的弹簧操作机构.弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.3、使用环境条件:海拔高度:3000m及以下(超海拔时,要特别说明)环境温度:--15℃~+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。

ZW32-12型 户外柱上真空开关技术性能描述

ZW32-12型 户外柱上真空开关技术性能描述

ZW32-12型户外柱上真空开关技术性能描述ZW32YK-12型户外高压真空断路器为额定电压12kV户外柱上真空开关设备;主要用于城网、农网配电系统中,与电力系统配网自动化(主站、客户端)实时联动的智能型配电终端控制设备;能够开断、关合、承载负荷电流、过载电流及短路电流;特别适用于线路、变电站等配电终端实现电力自动化调度,给用户送电、断电操作的场合。

功能介绍:杆下遥控操作;过流、速断保护,定值拨码整定;外置电压互感器,整体总装,方便安装;海拔2000米。

一、设备使用环境条件:1、环境温度:-40℃ - +45℃(24小时内其平均温度不高于+25℃)2、海拔高度:不超过2000m3、最大相对湿度:日平均值95% 月平均值90%4、地震烈度:不超过8度水平加速度: 2.5g垂直加速度: 0.125g正弦波持续时间:5周波安全系数: 1.675、安装地点:户外,水平安装,无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

6、最大风速:35m/s7、污秽等级:Ⅳ级8、爬电比距值≥31mm/kV9、覆冰厚度:10mm二、执行标准GB311.1—1997 《高压输变电设备的绝缘配合高压试验技术》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1984—2003 《高压交流断路器》GB1985-2004 《高压交流隔离开关和接地开关》GB1208-2006 《电流互感器》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《12-40.5kV高压真空断路器订货技术条件》DL/T844-2006 《12kV少维护户外配电开关设备通用技术条件》GB11604 《高压电器设备无线电干扰测试方法》GB13601 《高压开关设备的共用订货技术导则》GB311 《高压输变电设备的绝缘配合》GB5273 《变压器、高压电器和套管的接线端子》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T615-1997 《交流高压断路器参数选用导则》GB156-93 《标准电压》GB311.2-311.6 《高电压试验技术》GB4474 《交流高压断路器的近区故障试验》GB7675 《交流高压断路器开合电容器组试验》JB8738-1998 《3.6-40.5kV交流高压开关设备用真空灭弧室》三、主要技术参数:3.1主要参数3.2机械特性参数四、ZW32-12型断路器结构特点4.1 整体机构ZW32-12型真空断路器总体布局为三柱式,固体绝缘结构,将真空灭弧室、主导回路、绝缘支撑等部件有机地组合成一个集成极柱。

10KV柱上真空断路器技术条件技术要求

10KV柱上真空断路器技术条件技术要求

10KV柱上真空断路器技术条件型号:ZW32 –12G/630A-20KA (不锈钢外壳)一、使用环境:1.海拔高度:≤1800M2.环境温度:+ 60 ℃~ -30℃3.最大日温差:≤15K4.风速:≤34 m/s5.抗震能力:地面水平加速度0.25g地面垂直加速度0.125g6.覆冰厚度:10mm7.使用地点: 户外二、产品应符合下列标准要求:1.GB1984-89 交流高压断路器2.GB1985-89 交流高压隔离开关和接地开关3.GB11022-89 高压开关设备通用技术条件4.DL406-91 交流自动分段器订货技术条件5.DL/T 402-91 交流高压断路器订货技术条件6.SD317-89 10KV交流自动重合器技术条件三、技术参数要求:1.额定电压:12KV2.额定工作电压:10KV3.额定电流:630 A4.频率50Hz5.额定开断电流:20 KA6.额定关合电流: 50 KA7.额定短时耐受电流: 20 KA8.额定短时耐受电流时间: 4S9.额定峰值耐受电流: 50 KA10.绝缘水平一分钟工频耐压对地42KV(干试)断口48KV雷电冲击耐压对地75KV断口85KV12.外绝缘污秽等级:III级13.主绝缘距离要求: 导体相间及对地≥125mm瓷绝缘爬电比距1.8 cm/KV有机绝缘爬电比距2.0cm/KV绝缘隔板两边距带电体的净距离每边不小于30 mm 14.绝缘材料: 应选用阻燃材料如SMC。

15.断路器机械寿命:10000次16.辅助开关额定电流:DC10A17.断路器合闸时间:≤0.06S(最高操作电压)≤0.1S(最低操作电压) 18.断路器分闸时间:≤0.1S19.断路器合分闸不同期:≤ 2 MS20.断路器弹跳时间:≤ 2 MS21.操作电压的波动范围:65%~120%Un能可靠分闸85%~110%Un能可靠合闸22.断路器应装设指示明显的分合闸位置指示及计数器。

zw32-12真空断路器带隔离电力公司技术详细参数

zw32-12真空断路器带隔离电力公司技术详细参数

zw32-12真空断路器带隔离电力公司技术详细参数zw32-12真空断路器带隔离技术参数2014年4月12日zw32-12真空断路器带隔离目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-12真空断路器带隔离概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32-12真空断路器带隔离(以下简断路器)为额定电压12KV,三相交流50HZ的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1.3使用的环境条件a.海拔高度不超过1000米;b.周围空气温度:-45℃~+40℃日温差:日变化不大于25℃;c.风速不大于35m/s;d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2.zw32-12真空断路器带隔离结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成,主体箱上设有供安装固定、吊运用支座和吊身。

外形结构及安装尺寸见图一。

zw32-12断路器

zw32-12断路器

zw32-12断路器zw32-12断路器高压真空断路器系三相交流50Hz户外高压开关设备,主要用于农网和城乡的10kV系统,作为分合负荷电流,过载电流及短路电流之用,也可用于其他类似的场所。

信息更新: 2018年4月9日一、户外真空断路器的绝缘性:一、真空具有很强的绝缘特性,在真空断路器中,气体非常稀薄,气体分子的自由行程相对较大,发生相互碰撞的几率很小,因此,碰撞游离不是真空间隙击穿的主要原因,而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

二、真空间隙中的绝缘强度不仅与间隙的大小,电场的均匀程度有关,而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙(2—3毫米)情况下,有比高压力空气与SF6气体高的绝缘特性,这就是真空断路器的触头开距一般不大的原因。

三、电极材料对击穿电压的影响主要表现在材料的机械强度(抗拉强度)和金属材料的熔点上。

抗拉强度和熔点越高,电极在真空下的绝缘强度越高。

四、实验表明,真空度越高,气体间隙的击穿电压越高,但在10-4托以上,就基本保持不变了,所以,要保持真空灭弧室的绝缘强度,其真空度应不低于10-4托。

五、二、真空中电弧的形成与熄灭:(1)真空电弧和我们以前学习的气体电弧放电现象有很大的差别,气体的游离现象不是产生电弧的主要因素,真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时,开断电流的大小不同,电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

(一)小电流真空电弧触头在真空中开断时,产生电流和能量十分集聚的阴极斑点,从阴极斑点上大量地蒸发金属蒸汽,其中的金属原子和带电质点的密度都很高,电弧就在其中燃烧。

同时,弧柱内的金属蒸汽和带电质点不断地向外扩散,电极也不断的蒸发新的质点来补充。

在电流过零时,电弧的能量减小,电极的温度下降,蒸发作用减少,弧柱内的质点密度降低,最后,在过零时阴极斑消失,电弧熄灭。

有时,蒸发作用不能维持弧柱的扩散速度,电弧突然熄灭,发生截流现象。

人民电器 ZW32-12型户外高压交流真空断路器 产品说明书

人民电器 ZW32-12型户外高压交流真空断路器 产品说明书

适用范围
ZW32-12户外高压交流真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。

适用于
开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

型号及其含义
主要技术参数
Z W 32 - 12 G / 630 - 20
额定短路开断电流(kA)
额定电流(A)
带隔离开关
额定电压(kV)
设计序号
户外
真空断路器
ZW32-12
户外高压交流真空断路器
060
外形及安装尺寸图1 ZW32-12
户外高压真空断路器
ZW32-12
户外高压交流真空断路器
高压电器
061
订货须知
1、产品型号、名称及参数;
2、互感器变比及等级;
3、数量及交货期;
4、操作方式:电动或手动;
5、其它特殊要求;
图2 ZW32-12户外高压真空断路器(G ) 图3 ZW32-12(G ) 户外高压真空断路器安装尺寸
ZW32-12户外高压交流真空断路器
062。

ZW32-12户外高压真空断路器技术要求及技术参数

ZW32-12户外高压真空断路器技术要求及技术参数

Z W32-12户外高压真空断路器技术要求及技术参数(总2页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
,户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求
智能控制器技术要求:
1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能,执行和操作机构简单。

2、操作面板配有LED指示,直观反映设备运行信息以及各保护动作状态;
操作面板配有合、分闸操作按键,手动复归按键,方便操作开关合分;
操作面板配有液晶以及功能按键,可方便修改各保护定值,并查看各种状态和测量值。

3、完善的保护功能
电流速断保护
限时电流速断保护
定时限过流保护
反时限保护段
自动重合闸保护(重合闸闭锁,重合闸后加速,多达三次重合闸)
手合加速段保护
冷负荷启动保护:防励磁涌流保护
零序电流保护
配备备用电源,两组电源开关、一组电池激活按钮、一组电源插座盘
4、具有外部跳闸功能(用于磁卡表控制)
5、配备遥控器
其他技术要求:
1、开关控制器等全部使用不锈钢外壳,全部符合国家及行业技术规范
2、12-15米杆通用开关L63*6单杆安装架构、控制器安装架构
3、操作灵活、方便:电动储能,电动分合,同时具有手动储能,手动分合,并能近距离或远距离操作。

4、10米控制电缆,航空插头
5、带高压刀闸:10kV,1250A
6、带PT电源。

ZW32M-12系列户外高压永磁真空断路器

ZW32M-12系列户外高压永磁真空断路器

ZW32M-12系列户外高压永磁真空断路器
产品概述:
ZW32M-12系列户外高压永磁真空断路器为额定电压为12kV,三相交流50Hz的户外配电设备。

主要用于开断、关合系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。

主要功能特点
1、智能化控制功能:该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能外,还有RS—485通讯接口能实现遥测、遥调、遥控、遥讯等功能,适用于各种规模的自动化配电系统。

13588 99 62 18
2、永磁式操作机构:本断路器佳吉电气采用目前最先进的永磁式揉作机构,机构零部件不磨损,其机械寿命可达到30000次,是普通弹簧机构的3倍。

由于永磁机构机械零件数量比弹簧机构减小了70%,开关的可靠性得到大幅度提高。

3、全密封的结构设计:该断路器的真空灭弧室,操作机构及操作联杆全密封在断路器底座内,解决了凝露对断路器零件的锈蚀,产品可以达到10年内免维护。

4、小型化结构:断路器采用新型复合固体绝缘材料,将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱,彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。

整个产品设计先进合理,结构紧凑,内部无凝露,机构无锈蚀。

主要技术参数:
外形及安装尺寸:。

10千伏柱上真空断路器(X型)招标技术规范(2023年)

10千伏柱上真空断路器(X型)招标技术规范(2023年)

10千伏柱上真空断路器(ZW32-12型)招标技术规范1 通用条款1.1 供货方提供的设备的技术规范应符合技术条件所规定的要求,也可推荐与本技术条件规格偏差很小的类似定型设备,同时提供详尽的技术偏差说明。

1.2 供货方应具备完整、有效的质量保证体系,应持有国家质量监督检验检疫总局颁发的生产许可证,并已取得ISO9000有效证书。

1.3 本技术条件并未列出有关设备的全部细节,但供货方提供的设备应满足本技术条件、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。

1.4 供货方在投标的同时向招标方提供如下技术资料:1.4.1 与所供设备相符的型式试验报告;1.4.2 技术数据表;1.4.3 已供货产品记录包括:设备简要参数、工程名称、安装地点及投运时间。

1.4.4 其他需要的资料1.5 合同签定后二周内供货方应提供认可图纸。

用户在收到认可图纸后一周内将确认的一份图纸寄送供货方。

1.6 供货方应提供技术服务,监督、指导材料设备安装、调试。

现场安装调试后,进行相关检查试验。

试验单位由XX市XX局生计处指定。

调试数据经双方确认后,留现场一份。

试验费由制造厂出。

1.7 备品备件1.7.1 供货方应提供一份在一定时间里,因安装、起动、连续运行和维护所必须更换及消耗的推荐性标准数量的备品备件清单。

1.7.2 所有的备件应是新的、质量好的,并与所供设备的相应部件采用相同的材料和工艺,且具有互换性。

1.7.3 合同订购的全部备品,应按项目分开,并随第一批设备发运到采购者指定的目的地,备品备件须有合格的单独包装,并注明“备品”字样,特殊备品应说明储存方法。

1.8 专用工具和仪表1.8.1 供货方应提供一份用于组装及维修的专用工具和仪表推荐性清单,并说明技术规格和推荐的生产厂家。

该清单应分别开列细目及报价,报价计入投标总价,其价格应在开标后一年之内有效。

1.8.2 这些工具和仪表应是新的,并应提供完整的使用说明书。

(整理)zw32-1210kV户外真空断路器技术规范.

(整理)zw32-1210kV户外真空断路器技术规范.

ZW32-12型10kV户外真空断路器技术协议需方:供方:1 范围本技术协议提出了ZW32型真空断路器的技术要求,主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容,供方应保证提供符合本协议的产品。

2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分:一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV~40.5kV高压真空断路器订货技术条件3 使用环境条件──周围空气温度上限不超过40℃,下限不超过—45℃;──风速不大于35m/s;──海拔不高于2000m;──地震烈度不超过8度;──环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%;──安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;──污秽等级:Ⅳ级。

4 主要技术参数4.1断路器技术参数:见表1。

4.2 断路器调整后应达到的机械特性参数:见表2。

表1表25 结构要求5. 1 断路器外壳采用2mm不锈钢板。

5. 2 断路器装有M12的保护接地装置,并按GB/T5465.2规定标志符号。

5. 3 辅助回路端子和辅助开关的绝缘,应具有不漏电和防潮性能。

5. 4 断路器在长期工作时的温升值应符合GB/T11022的规定。

5. 5 断路器的机械特性参数应符合本标准表2的规定。

5. 6 断路器的机械操作次数:机械操作寿命应达到10000次。

5. 7 断路器应具有20kA的短路开断、50kA短路关合、以及表1规定的额定短路电流的开合能力,同时还应具有异相接地条件下的开断能力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
DL403-2000 12kV~40.5kV高压真空断路器订货技术条件
3使用环境条件
──周围空气温度上限不超过40℃,下限不超过—45℃;
──风速不大于35m/s;
──海拔不高于2000m;
──地震烈度不超过8度;
──环境湿度:月平均相对湿度不大于90%;
日平均相对湿度不大于95%;
──安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;
精品文档年月与出厂编号
4.2控制器
4.2.1工作原理及安装
1台柱上监控终端及控制电缆、1台柱上电源变压器及电缆组成。
与断路器开关本体配套,具有检测故障和保护控制功能。
与断路器开关同杆安装,距地面2.5m以上。
4.2.3控制器操作及参数设置面板
1)控制器应具有完善的防磁、防震、防潮、防雷、防过电压、隔热的措施;
──污秽等级:Ⅳ级。
4主要技术参数
4.1断路器技术参数:见表1。
4.2断路器调整后应达到的机械特性参数:见表2。
表1
名称
单位
数据
额定电压
kV
12
1min工频耐压、湿耐压
42(断口49)、34
雷电冲击耐压(峰值)
75(断口85)
额定电流
A
630
额定短路开断电流
kA
20
额定短路关合电流(峰值)
50
4s额定短时耐受电流
5. 4断路器在长期工作时的温升值应符合GB/T11022的规定。
5. 5断路器的机械特性参数应符合本标准表2的规定。
5. 6断路器的机械操作次数:机械操作寿命应达到10000次。
5. 7断路器应具有20kA的短路开断、50kA短路关合、以及表1规定的额定短路电流的开 合能力,同时还应具有异相接地条件下的开断能力。
合闸弹跳时间
ms
≤2
三极分、合闸同期性
≤2
合闸时间
20~60
分闸时间
16~45
极间中心距
mm
240±0.5
每极回路电阻
μΩ
≤60
合闸时触头压力
N
2000±100
5结构要求
5. 1断路器外Βιβλιοθήκη 采用2mm不锈钢板。5. 2断路器装有M12的保护接地装置,并按GB/T5465.2规定标志符号5. 3辅助回路端子和辅助开关的绝缘,应具有不漏电和防潮性能。
5. 8断路器应具有表1规定的短时耐受电流和峰值耐受电流的能力。
5. 9真空灭弧室的真空度应不低于1.33×10-3Pa,储存期不少于15年,并有永久性的出厂编号。
5. 10断路器及其操动机构的密封应能防雨,并满足GB/T11022防雨试验要求
5. 11真空灭弧室局部放电量满足GB7354的规定,不大于10pC。
6其它
断路器配置A、C相保护电流互感器,变比:200-400-630/5精度:3级 容量:15VA,机构内配置涌流保护装置及过流线圈,可实现过载及短路保护功能。
断路器线圈供电
7标志、包装、运输、储存
7.1标志
7.1.1铭牌
出厂的每台真空断路器应有铭牌并注明:
1)制造厂商标和名称;
2)产品型号和名称;
2)控制器配套的户外控制回路电缆需耐高温、防爆晒,不开裂。采用航空接插件与开关 进行连接;
3)控制器的外壳采不锈钢方形,防护等级IP54。四遥远方通信功能,带手持式遥控器功能,三段式过流保护,三次自动重合闸功能,故障事件记录并追忆功能,数码管显示各 遥测量。DB9串口调节,含接口调试软件,不带电池。
7.1.3产品包装箱标志 包装箱上应注明产品名称、型号、规格、制造单位、收货单位名称和地址、毛重、外形
尺寸,并有“向上、怕湿、怕震” “小心轻放”“不准倒置”等明显标志。
7.2包装 产品应有包装规范,包装应保证产品在运输中不致损坏、变形和部件丢失。产品在箱内 应固定牢靠,不能滚动和窜动。箱内应装有产品合格证、出厂检验报告单、安装使用说明书 和装箱单。
20
额定峰值耐受电流
50
额定短路开断电流开断次数

30
机械寿命
10000
操作方式
手动/电动一体(操作电源
AC/DC220V)
外形尺寸(宽×深×高)
mm
700×222×642
安装尺寸
mm
760×130
表2
名称
单位
数据
触头开距
mm
9~11
触头超程
2.5~4
平均分闸速度
m/s
1.2±0.3
平均合闸速度
0.6±0.2
GB/T5465.2-1996电气设备用图形符号
GB5582-1993高压电力设备外绝缘污秽等级
GB7354-1987局部放电测量
GB11022-1999高压开关设备和控制设备标准的共用技术要求
GB/T16927.1-1999高电压试验技术 第一部分:一般试验要求
DL402-1999交流高压断路器订货技术条件
3)额定电压(kV);
4)额定电流(A) ;
5)额定频率(Hz);
6)额定短路开断电流(kA);
7)额定峰值耐受电流(kA);
8)额定短路持续时间(s);
9)额定操作顺序;
10)总重量;
11)出厂编号;
12)制造年月。
7.1.2真空断路器的真空灭弧室应有明显标志,注明制造厂的厂名和商标、产品型号、制造

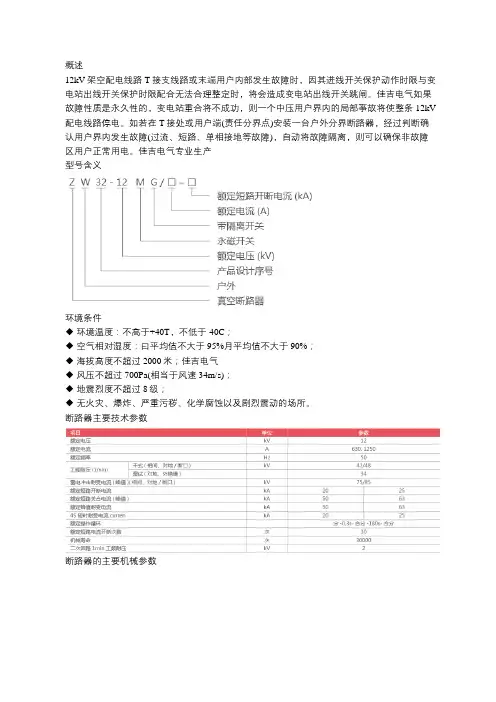

ZW32-12型
10kV户外真空断路器




需 方:
供 方:
1范围
本技术协议提出了ZW32型真空断路器的技术要求,主要包括设备的执行标准、使用环 境、主要技术参数、结构、性能等方面的内容,供方应保证提供符合本协议的产品。
2引用标准
GB1984-2003高压交流断路器
GB3309-1989高压开关设备常温下的机械试验
7.3运输 产品在运输、装卸过程中不准倒置,不得受剧烈震动和碰撞。
7.4储存 产品应储存在通风、干燥及没有腐蚀性气体的室内,叠摞不超过3件,并定期检查
8供货明细
ZW32-12D/630-20台
9本协议未尽事宜双方协商解决。
需方: 供方:
