涡街流量计的安装注意事项
涡街流量计变径安装要求
涡街流量计变径安装要求
1. 涡街流量计变径安装时，可要注意安装位置呀！就像你找座位一样，得找个最合适的地方。
比如，不能装在有强烈震动的地方，那多影响测量啊，你说是不是？
2. 变径的尺寸选择可得慎重啊！这就好比你穿鞋子，得选合脚的呀，太大或太小都不行呢。
要是尺寸不合适，那测量能准吗？
3. 安装的时候角度也很关键呀！想想看，要是歪着放，能测好才怪呢。
就如同你拍照要摆好角度一样，得正正的呀！
4. 密封一定要做好呀！这可不能马虎，不然就像房子漏雨一样麻烦。
比如说不能有缝隙让流体跑掉，得严严实实的，对吧？
5. 对了，安装前一定要检查清楚各个部件呀！就像出门前要检查东西带没带齐一样，可别到时候发现少了什么，那就糟糕啦！
6. 安装人员得专业才行呢！可不是谁都能随便装的，这就像医生做手术一样，得专业的人来。
不然弄不好可就麻烦大了，你想想呢？
7. 安装完成后一定要测试呀！不测试怎么知道行不行呢，这就像考试后要核对答案一样重要。
你可别偷懒哦！
8. 平时也要注意维护呀！要经常看看它工作得好不好，就跟你关心你的宝贝车子一样。
只有这样，涡街流量计才能好好工作呀！总之，涡街流量计变径安装一定要认真对待，每一个细节都不能马虎！。
涡街流量计安装安全操作及保养规程
涡街流量计安装安全操作及保养规程1. 前言涡街流量计是一种广泛应用于流体测量领域的工业仪表。
涡街流量计可以测量液体、气体或蒸汽的流量，并且具有准确度高、稳定性好、响应快等优点。
涡街流量计在水处理、化工、石油、食品、制药等领域有着广泛的应用。
然而，涡街流量计的安装和使用也是需要一定的技术和操作规程的。
在安装和使用涡街流量计时，如果不注意操作方法，可能会对设备造成损坏，甚至会发生安全事故。
因此，本文将针对涡街流量计的安装、使用和保养，详细介绍安全的操作方法。
2. 涡街流量计的安装2.1 安装位置安装涡街流量计时，需要选择一个合适的位置。
在选择安装位置时应该考虑以下几个因素：•流体的特性，如流量、密度、粘度等；•安装场地的环境状况，如空气湿度、温度等；•安装场地的容器的大小、形状及相对位置；•安装管道的形态、材料及直径；•设备需要检修和维护的工作条件。
涡街流量计的安装位置应该满足以下要求：•安装位置应该在流体流动的中心位置；•安装位置应避免受到气泡、悬浮物、腐蚀和振动等干扰；•安装位置应够宽敞，以便检修与维护，再加上安全区域的设置；•安装位置应有固定的水平面。
2.2 安装步骤在安装涡街流量计之前，需要进行以下准备工作：•检查涡街流量计的型号和规格是否与使用条件符合；•检查涡街流量计的零部件是否完整，并检查顶板螺栓是否紧固；•准备所需的安装工具，如螺钉、扳手、螺栓等；•清洗涡街流量计，确保其内部干净，检查传感器是否有损坏和破坏。
涡街流量计的安装步骤如下：1.清理管道并剖口。
在涡街流量计的安装位置，应该对管道进行清洁处理，并确保管道的截面呈现一个完美的圆形截面。
2.安装流量计。
将涡街流量计靠近管道的剖口处，并且顺着管道进行安装，安装时注意涡街流量计的法兰与管道的法兰要紧密地联接在一起。
在安装时，虽然安装方位灵活随意，也可水平、竖直或倾斜安装，但注意与标定时工艺条件相同，方便清洗和维护。
3.连接传感器与显示器。
涡街流量计的安装规范
防爆型传感器的安装要求：
四、安装涡街流量计时应特别注意：
添加标题
专用法兰与直管段焊接时，应卸下传感器，兰凹槽内必须放好密封圈。
添加标题
取压点和测温点，应分别在传感器的下游3～5DN处和6～8DN处（见图五）。
添加标题
添加标题
涡街流量传感器的 上游侧和下游侧应 有较长的直管段。 其上、下游直管段 长度根据管道状况 不同而不同，直管 段的具体安装长度 和要求见下图。
三．安装传感器的直管段应尽可能的与传感器通径 （DN）一致。若无法一致时，应采用比传感器通 径略大的管径，误差要≤3%并不超过5mm。
四．被测介质含有较多杂质时，应在传感器上游直管 段要求的长度以外加装过滤器。
三．应注意传感器的流向标志要与管道内流体的流 向一致。
防爆型传感器必须与合适的关联设 备——安全栅组成本质安全型防爆系 统 (见下图) ，通过电源信号安全栅 再连接到流量显示仪表上。
全栅组成防爆系统方可有效。与其它 设备组成系统时，防爆性能消失。
4、绝允许将安全栅安装在危险场所。 传感器与安全栅之间连接屏蔽电缆的 分布电容和电感必须
五．传感器应避免安装在有机械振动的管道上，并尽 量避开强电磁场干扰。当振动不能避免时，应考虑 在传感器前后约2DN处的直管段上加固定支架。
安装步骤
一．将配备的专用法兰分别焊接到上游和下游直管 段上，应使专用法兰与直管段的内径严格保持 垂直和同心。
二．将传感器夹装在焊有专用法兰的上、下游直管 段上，并用螺栓紧固。应使上游和下游直管段 与传感器保持同心。
涡街流量计的安装规范
01涡街流量计安装要求 单击此处添加文本具体内容，简明扼要的阐述 您的观点，以便观者准确的理解您传达的思想。
液体介质流量计管道安装示意图
涡街流量计安装注意事项
涡街流量计安装注意事项
1. 安装前应对涡街流量计进行检查，保证其内部无杂物，无损坏；
2. 安装涡街流量计前应确保管道内部干净，无杂质、切削物等，以免影响流量计的准确度；
3. 安装时应慎重选择合适的位置，避免安装在波动、振动或温度过高的场所；
4. 安装涡街流量计时，应注意保持流量计水平，避免倾斜，以确保涡街流量计的准确性；
5. 安装好后，应进行校验，确保流量计工作正常，准确度达到预期值；
6. 在安装过程中要注意避免过度弯曲、扭曲和急剧减小流道，以确保传感器和涡轮的正常工作；
7. 在系统操作中，应注意测量范围，不要使流量计产生过大或太小的流量数据，以免影响其准确度。
涡街流量计常见安装方法 流量计维护和修理保养
涡街流量计常见安装方法流量计维护和修理保养1、涡街流量计合理选择安装场所和环境。
避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开猛烈震动场所和强腐蚀环境等，同时要考虑安装维护和修理便利。
2、涡街流量计上下游必需有充分的直管段。
若传感器安装饰的上游在同一平面上有二个90、弯头，则：上游直管段25D，下游直管段5D 。
若传感器安装饰的上游在不同平面上有二个90、弯头，则：上游直管段40D，下游直管段5D 。
调整阀应安装在传感器的下游5D以外处，若必需安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、涡街流量计在水平管道上安装是流量传感器常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
4、涡街流量计传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
5、涡街流量计管道实行减振动措施。
传感器尽量避开安装在振动较强的管道上，特别是横向振动。
若不得已要安装时，必需实行减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
6、涡街流量计传感器在水平管道的倒装。
一般情况下不推举用此安装方法。
此安装方法不适用于测量一般气体、过热蒸汽。
可用于测量饱和蒸汽，适用于测量高温液体或需常常清洗管道的情况。
7、涡街流量计传感器在有保温层管道上的安装。
测量高温蒸汽时，保温层多不能超过支架高度的三分之一、8、涡街流量计测压点和测温点的选择。
依据测量的需要，需在传感器相近测量压力和温度时，测压点应在传感器下游的3—5D处，测温点应在传感器下游的6—8D处9、涡街流量计传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许接受侧装，这样流体的温度对放大器的影响较小。

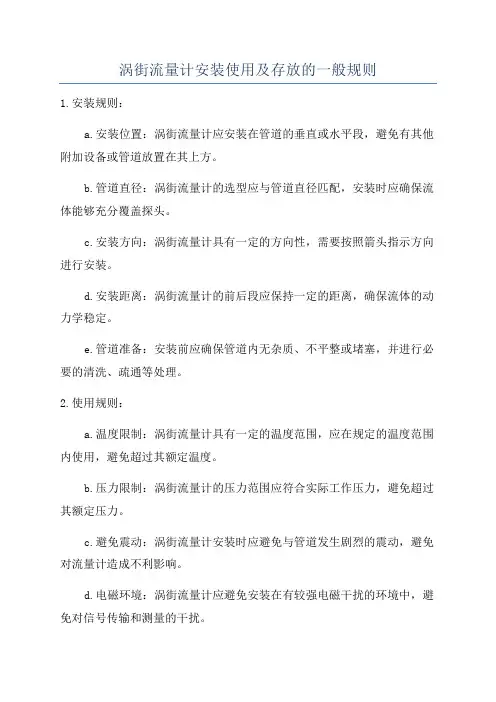

涡街流量计安装使用及存放的一般规则
涡街流量计安装使用及存放的一般规则1.安装规则：a.安装位置：涡街流量计应安装在管道的垂直或水平段，避免有其他附加设备或管道放置在其上方。
b.管道直径：涡街流量计的选型应与管道直径匹配，安装时应确保流体能够充分覆盖探头。
c.安装方向：涡街流量计具有一定的方向性，需要按照箭头指示方向进行安装。
d.安装距离：涡街流量计的前后段应保持一定的距离，确保流体的动力学稳定。
e.管道准备：安装前应确保管道内无杂质、不平整或堵塞，并进行必要的清洗、疏通等处理。
2.使用规则：a.温度限制：涡街流量计具有一定的温度范围，应在规定的温度范围内使用，避免超过其额定温度。
b.压力限制：涡街流量计的压力范围应符合实际工作压力，避免超过其额定压力。
c.避免震动：涡街流量计安装时应避免与管道发生剧烈的震动，避免对流量计造成不利影响。
d.电磁环境：涡街流量计应避免安装在有较强电磁干扰的环境中，避免对信号传输和测量的干扰。
e.探头保护：涡街流量计的外露部分应保护好，避免被撞击、损坏或被堵塞。
3.存放规则：a.温度要求：涡街流量计的存放温度应在规定的范围内，避免过高或过低的温度对仪器造成损害。
b.干燥环境：存放的环境应干燥、通风，避免仪器受潮或受到湿度的影响。
c.避免阳光直射：涡街流量计存放时应避免阳光直射，避免长时间暴露在高温阳光下。
d.定期保养：存放期间应定期进行仪器的保养，包括清洁、检查和维护等工作。
e.防尘封存：长时间不使用时应将涡街流量计进行防尘封存，避免灰尘或杂质进入仪器内部。
总结起来，涡街流量计的安装使用规则主要包括：正确选择安装位置、安装方向和安装距离，避免超过温度和压力限制，避免震动和电磁干扰，保护好探头以及定期保养。
涡街流量计的存放规则主要包括：合理控制存放温度、保持干燥通风、避免阳光直射、定期保养和防尘封存。
只有按照规则进行安装、使用和存放，才能保证涡街流量计的准确测量和长时间稳定工作。
涡街流量计的安装注意事项 流量计常见问题解决方法
涡街流量计的安装注意事项流量计常见问题解决方法正确的选择安装饰和正确安装传感器是涡街流量计安装的特别紧要的环节。
若在安装环节失误，轻者影响测量精准度，重者会影响传感器的使用寿命，甚至损坏传感器。
所以正确的选择安装饰和正确安装传感器是涡街流量计安装的特别紧要的环节。
若在安装环节失误，轻者影响测量精准度，重者会影响传感器的使用寿命，甚至损坏传感器。
所以，以下是涡街流量计的安装注意事项。
1、涡街流量计只能单向测量，安装时注意保证介质流量方向与流量计箭头所示方向一纸。
2、涡街流量计较佳安装方式为竖直安装，介质自下而上通过流量计，即将流量计安装在竖直管道上，流量方向为自下向上。
3、水平安装时，必需将流量计装在整个系统的高压区，并保证相应的出口压力。
不要安装在管路的最高点，因最高点往往气体积聚，管道非满，出口不可直接放空。
4、测高温流体时，尽量接受竖直安装方式。
若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避开温度过高。
并且要注意安装位置处空气流动或通风良好。
5、涡街流量传感器的上下游侧应有较长的直管段，长度依照管道情形不同而不同，传感器上游应尽量避开安装调整阀或半开阀门，的确要装阀门情况下，上游直管段应有不小于50D的等径，下游应有不小于5D的等径直管段。
6、安装时注意管道口径应略大于或等于仪表的内径。
7、使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。
8、仪表电气连接时，必需注意进线孔的密封。
必需依据仪表电缆入口型号选择相应的密封接口，并正确、紧密地安装。
没有密封接头，或安装马虎，达不到密封效果，是仪表损坏的常见原因之一、—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
涡街流量计安装要求
2、通电静态调试 在通电不通流时，涡街流量计的转换器应无输出信号。此时，瞬时流量为0，流量指示为0，累计流量不计数，保持原有数字不变。否则，要首先检查信号线、电源线的接线情况，看其是否屏蔽层接地不良，或者触摸管道，检查管道振动情况，检查阀门是否管死，是否有漏气。如果确定不是上述原因，则可能是电气方面的原因。可能是供电电源的波纹过大，也可能是转换器中前置放大器的增益过大或整形触发电路的触发灵敏度过高。可降低放大倍数和触发灵敏度，直至输出为0。
个凹型的管道，将仪表安装在这个这个低于水平面的管道上，这样就能使测量管道内保持一个没有气泡的满管测量，当然要注意前后直管段的距离。
8、测量含少量液体的气体流量时的安装 测量气体时，气体中可能产生冷凝液，或者气体中存在未被排除的不稳定液相。为防止液体进入涡街流量计的测量管，一般采用高于水平管道的凸型安装，最好是垂直安装。在管道最低处安装排泄阀，定期排放游离在管道低处的液体。
0.98Db≤Dp≤1.05 Db
上、下游配管应与涡街流量计测量管同心，它们之间的不同轴度应小于0.05 Db。
3、密封垫 涡街流量计与配管法兰之间的密封垫应选用合适的材料。常温常压可选用橡胶垫，高温介质应选用石棉橡胶垫或金属缠绕垫；对于腐蚀介质可选聚四氟乙烯或表面喷涂了耐腐蚀材料的金属垫。
多数的涡街流量计可以水平、垂直或倾斜安装；少数的（如振动体式和光电式）必须水平安装。
如测量液体，应保证被测液体充满管道，且仪表出口应有一定背压。
2、配管长度和内径 在涡街流量计上、下游应配备的直管段长度见下表
上游管段情况 要求直管段的长度
上游 下游
同心收缩管 15DN 5 DN
同心扩大管 25 DN
涡街流量计安装规范
涡街流量计安装规范涡街流量计也被称为旋涡流量计或卡门涡街流量计，实现了测量仪表的智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
涡街流量计具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
已广泛应用于各个领域。
将在未来流量仪表中占产导地位，涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气一般气体、水和液体的质量流量和体积流量。
今天来说说涡街流量计的安装规范及安装注意事项。
涡街流量计安装规范如下（以上海有恒测控UH-LUGB涡街流量计安装为参考）一、安装环境要求①安装场所不应有强烈震动或是强磁场干扰：泵或是阀门等引起的管道震动将造成测量误差，严重时甚至影响仪表的正常测量。
须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。
②避开高温热源和折射源的直接影响：必须安装须有隔热通风装置。
在测量蒸汽等高温介质时，为防止转换器温度过高应进行隔热处理，以确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。
（允许隔热层高度如图所示）③避开高温环境和强腐蚀气体环境：若必须安装，须有通风措施。
④防爆型流量传感器和变送器安装于危险场所：安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全场所，流量计和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
⑤流量计应尽量避免安装在架空较长的管道上：由于管道的下垂容易造成流量计与法兰之间的密封泄漏。
若必须安装须在流量计的上下游2D处分别设置管道支撑点。
⑥仪表最好安装在室内环境，安装在室外应注意防水、防晒及防潮，石油防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
⑦流量计应避免安装在阀门出口较近处：否则阀门的开关会影响流量计寿命，严重时会损坏流量计。
为方便维修，应安装旁通管道特别是某些生产过程中不能中间停止流体的场合。
涡街流量计安装时需要注意的事项有哪些 流量计如何操作
涡街流量计安装时需要注意的事项有哪些流量计如何操作仪表的正确安装是保障仪表正常运行的紧要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
下面认真分析一下涡街流量计仪表的正确安装是保障仪表正常运行的紧要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
下面认真分析一下涡街流量计安装时需要注意的事项有哪些？（一）安装环境要求：1. 尽可能避开强电设备、高频设备、强开关电源设备。
仪表的供电电源尽可能与这些设备分别。
2. 避开高温热源和辐射源的直接影响。
若必需安装，须有隔热通风措施。
3. 避开高湿环境和强腐蚀气体环境。
若必需安装，须有通风措施。
4. 涡街流量仪表应尽量避开安装在振动较强的管道上。
若必需安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5. 仪表可以安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避开水顺着电缆线进入放大器壳内。
6. 仪表安装饰四周应当留有较充裕的空间，以便安装接线和定期维护。
（二）仪表管道安装要求：1. 涡街流量仪表对安装饰的上下游直管段有确定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。
注:调整阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2. 上、下游配管内径应相同。
如有差异，则配管内径Dp与涡街仪表表体内径Db,应充分以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。
3. 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1—2mm。
4. 测压孔和测温孔的安装设计。
被测管道需要安装温度和压力变送器时，测压孔应设置在下游3—5D处，测温孔应设置在下游6—8D处。
5. 仪表在在管道上可以水平、垂直或倾斜安装。
6. 测量气体时，在垂直管道安装仪表，气体流向不限。
涡街流量计安装注意事项
涡街流量计安装注意事项
涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，应充分重视现场管道的安装条件，严格遵照使用说明书。
涡街流量计可以安装在室内或室外。
如果安装在地井，为了防止被水淹没，应选用涎水型传感器。
传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时，为了防止气泡和液滴的干扰，安装位置需注意。
涡街流量计必须保证上、下游直管段有必要的长度。
在与管道连接时，要注意以下问题。
①上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：0.95D≤D′≤1.1D。
②配管应与传感器同心，同轴度小于0.05D′。
③密封垫不能凸人管道内，其内径可比传感器内径大1~2mm。
④如需断流检查或清洗传感器，应设置旁通管道。
⑤现场安装时减小振动对涡街流量计的影响值得关注。
应尽量避开振动源，采用弹性软管在小口径中连接，并加装管道支撑物。
成套安装包括前后直管段，流动调整器是保证获得高精确度测量的措施，在制造厂进行装配则更能保证安装质量。
电气安装应注意，在传感器与转换器之间采用蔽电缆或低噪声电缆连接，距离不应超过使用说明书的规定。
布线时应远离强功率电源线，尽量采用单独金属套管保护。
应遵循“一点接地”原则，接地电阻小于10Ω。
整体型和分离型均应在传感器侧接地，转换器外壳接地点应与传感器“同地”。
Endress+Hauser涡街流量计安装调试与维护
六、测量值存在偏差如何解决：
1、首先需要完整排查管线，是否有回流，是否存在分流等情况。另外也需要仔细分析 对比的流量计是否存在测量偏差。工况是否含气泡，参与计算的固定工况密度，或标方 参考密度输入是否准确。
2、如果直管段无法满足前十五后五个直径，有阀门或弯管的则要求前二十五个直径以 上的直管段，或其它安装原因导致偏差，同一条管线上有精度保证的质量流量计，或有 精确称重计量值时，可进行安装系数计算。安装系数出厂是1，如果设为1.01，那么测 量值将直接乘以1.01。专家Expert——输入授权密码——传感器Sensor——传感器调 整Sensor adjust——安装系数，默认1.00。该值的修正需要有相关计量资质才能进行。
十四、仪表出厂复位方法：
如果遇到F272主电子模块报错，测量值明显偏小，或其它各种异常，可尝试在菜单设 置setup——高级设置advance setup——授权密码——管理员——做恢复出厂设置 复位。仪表将自动复位重启，然后再重新设置仪表，观察仪表是否恢复正常。
谢谢
七、预放大板报警如何解决：
可断电后将显示面板后面的蓝色端子插紧，再重新上电观察。另外分体式涡街，传感 器还需检查接线是否是1棕2白3黄4绿，变送器显示面板背面下方最里面是否也是1棕2 白3黄4绿。如果都检查了那么大概率是传感器上方圆形预放大板损坏，新系列涡街分 体和一体不同型号的预防板均可通用，可找好的表替换测试。
三、关于密度计算：
1、关于参考标方密度的计算：外部补偿的固定工况密度和介质属性中的参考标方密度 默认都是水的密度1000kg/m3，如果密度没设对，当需要质量流量或标方流量将导致 产生数量级的偏差。标方流量的实质其实就是质量流量，一份标方对应一份固定的质量。 N2氮气和C2H4乙烯分子量一样，参考标方密度均为1.25kg/NM3。仪表风工厂风其 实都是空气，参考标方密度均为1.293kg/NM3。CH4甲烷0.716kg/NM3，O2氧气 1.43kg/NM3，H2O水蒸气0.80kg/NM3，H2氢气0.0899kg/NM3。标方密度通常 取决于分子量，N2氮气和C2H4乙烯都是28的分子量，都对应1.25kg/NM3，分子量 越大密度等比例变大，分子量越小密度等比例更小。废气或混合气固定和标方密度，则 需要根据比例加权得出。
安装涡街流量计要严格遵守的几条纪律
安装涡街流量计要严格遵守的几条纪律安装涡街流量计的几点要求涡街流量计是现在非常受欢迎的一款流量计，对工作环境和安装有很严谨的要求。
那么在安装涡街流量计的时候我们要符合哪几点要求才行呢?1、直管段：涡街流量计上游管道长度应有不小于10D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
2、对配管的要求：涡街流量计安装点的上下游配管的内径与流量计内径相同，必须水平安装在管道上(管道倾斜在5°以内)，安装时流量计轴线应与管道轴线同心，流向要一致。
3、对旁通管的要求：为了保证蒸汽涡街流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀(截止阀)，同时应设置旁通管道。
流量控制阀要安装在流量计的下游，蒸汽涡街流量计流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
4、对外部环境的要求：蒸汽涡街流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨、防雷措施，以免影响使用寿命。
5、安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。
6、安装焊接的要求：安装涡街流量计前应清理管道内杂物如碎片、焊渣、石块、粉尘等，推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。
最好用等径的管道(或旁通管)代替流量计进行吹扫管道。
用户另配一对标准法兰焊在前后管道上。
不允许带流量计焊接!7、密封垫片方面：安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
8、接地要求：蒸汽涡街流量计应可靠接地，不能与强电系统地线共用。
9、使用过的涡街流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。
10、使用时要在流量计规定的条件下使用，超出规定使用是不可行的，如果因此而造成流量计损坏厂家一般不予负责。
11、蒸汽涡街流量计出现问题以后，请与厂家联系，切勿盲目自行维修。
涡街流量计初次安装注意事项及日常的维护保养
涡街流量计初次安装注意事项及日常的维护保养
一、涡街流量计注意事项
(1)涡街流量计现场装置结束通电和通流前的查看
1)主管和旁通管上各法兰、阀门、测压孔、测温孔及接头应无渗漏现象；
2)管道振荡状况是否契合阐明书规则；
3)传感器装置是否正确?各部分电气衔接是否良好?
(2)接通电源静态调试
在通电不通流时转换器应无输出，瞬时流量指示为零，累积流量无变化，不然首要查看是否因信号线屏蔽或接地不良，或管道轰动强烈而引进搅扰信号。
如确认不是上述原因时，可调整转换器内电位器，降低放大器增益或提高整形电路触发电平，直至输出为零。
(3)通活动态调试
关旁通阀，翻开上下游阀门，活动安稳后转换器输出连续的脉宽均匀的脉冲，流量指示安稳无跳变，调阀门开度，输出随之改变。
不然应详尽查看并调整电位器直至仪表输出既无误触发又无漏脉冲为止。
二、涡街流量计日常的维护保养工作
(1)流量计管理人员熟悉设备的性能和故障的情况处理。
管理人员对流量计原始资料、运行状况进行归档整理，方便故障发生时可以及时查阅资料及时处理；
(2)要保持流量计运行周边环境的整洁，日常检测要注意电源、指
示灯和设备显示的情况；
(3)为保证流量计的计量准确，通过容积法或者标准表法定期对流量计进行检定和校准，又可以通过厂家提供的检测设备进行检测。
在没有专业的检测设备时，可以通过万用表测量通过流量计传感器的电流电压进行换算检测。
通过检测分析和记录流量计的实际运行情况。
如何正确安装涡街流量计？
如何正确安装涡街流量计？涡街流量计在安装方面主要有以下几点注意事项：1、合理的选择安装地点：避开强电力设备，高频设备，强电源开关设备;避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
2、在水平管道上安装是涡街流量计最常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
安装点上下游的配管应与传感器同心，同轴偏差应不小于O.5DNo3、上下游必须有足够的直管段。
若传感器安装点的上游在同一平面上有二个90。
弯头，贝Ib上游直管段≥25D,下游直管段N5D o若传感器安装点的上游在不同平面上有二个90。
弯头，贝Ib上游直管段≥40D,下游直管段N5D o调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D,下游应有不小于5Do4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。
若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。
6、传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、测压点和测温点的选择。
根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D8、涡街流量计传感器在水平管道的倒装。
一般情况下不推荐用此安装方法。
此安装方法不适用于测量一般气体、过热蒸汽。
可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
涡街流量计安装要求
涡街流量计安装要求涡街流量计主要用于工业管道中对介质流体的流量测量，所测量介质包括气体、液体、蒸汽等多种介质，是根据卡门涡街原理研究生产的测量多种介质的体积流量、标况体积流量或质量流量的体积流量计。
涡街流量计具有电路稳定、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
被广泛应用于石油、冶金、新能源、制药、食品、纺织、电厂等各行业各中。
安装环境要求<1>避开强烈震动和强磁干扰：因泵或者阀引起的管道振动会造成测量误差，严重时甚至会影响仪表的正常测量，因此须在上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。
<2>避开高温热源和辐射源的直接影响。
若工况现场必须安装，须有隔热通风措施。
在测量蒸汽等高温介质时，为了防止转换器温度过高，应进行隔热处理，以确保流量计外壳暴露在以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。
<3>避开高温环境和强腐蚀气体环境。
当然若必须安装须要加设通风措施。
<4>防爆型的传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全环境中，传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
<5>流量计尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰之间的密封泄漏。
必须安装的工况现场须在流量计的上下游2D处分别设置管道支撑点。
<6>仪表最好安装在室内，安装在室外应注意防水、防潮、防晒使用防护罩阳，特别注意在电气接口处应将电缆线弯成U型，避免水顺着电缆线进入放大器壳内。
<7>流量计应避免安装在阀门出口较近处，否者阀门的开关会影响流量计的使用寿命。
严重时会损坏流量计。
为了方便维修，应安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。
<8>应保证管道内介质处于满管状态，流量计可以安装在水平或者垂直管道上，如果安装在垂直管道上，被测介质是液体时须自下往上流动。
街流量计选型、安装、维护注意事项
涡街流量计常用于工业管道介质流体的流量测量，如：蒸汽、压缩空气及一般气体、导热油及高温液体、天然气等。
作为一种检测仪器，与所有的仪表一样，在选型、安装和使用的过程中，需要的遵循相关规定，定期检查，时间一长或多或少会出现一定的问题。
选择涡街流量计需要注意的问题：(1)由于涡街流量计选择不当，所以安装投入使用后，实际流量与仪表的量程范围相差甚远。
主要表现在管径大，流量小，流速低，实际流量处于仪表的下限或者下限以下，仪表无法正常运作，流量测量误差较大；(2)选表时，工况参数提供不正确，与实际工况相差甚远，造成选表不当。
仪表安装投入运行后，无法正常运行，这种情况多发生在气体流量流量测量的选型上。
例如，选用涡街流量计流量测量压缩空气流量，根据空压机的上限工作上限压力0∙9Mpa(绝压)提供工况压力，而仪表实际压力只有0.3MPa(绝压)。
若按照0.9MPa压力计算的体积流量和上限体积流量，并调试上限体积流量所对应的20mA输出信号。
则现场投入后,阀门开度不大时，输出信号就已经达到满量程20mA o这是因为实际工作压力(0.3MPa)时的体积流量比选表设计压力(0.9MPa)时的体积流量大了3倍所致。
发生这种情况时，只有重新调整量程，即按照0.3MPa的工作压力计算工作状态体积流量，调整量程上限。
安装不当可能造成的故障(1)仪表上下游直管段长度不够，密封垫凸入管道内，管道的突缩，突扩阻流件，对流场产生严重的扰动等。
(2)对含微量气体的液体流量测量或者含微量液体的气体流量测量的不良安装，造成异样流量介质在涡街流量计流量测量管道内的滞留，对流量测量造成干扰。
(3)流量测量液体时把涡街流量计安装在自上而下的垂直流动或者向下倾斜流动的管道上，或者把涡街流量计安装在没有背压的管道出口处，造成液体不满管。
(4)涡街流量计安装位置离动力源(风机，泵)太近，没有足够长的上游直管段及有效的减振措施。
(5)流量测量高温介质时把涡街流量计水平正向安装，转换器位于管道正上方，管道保温措施不到位，造成管道高温直接对转换器烘烤，引起电子元器件的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.安装地点的选择：应避免电磁干扰。
流量计的安装
地点应尽量远离强电磁场，如大功率马达、变压设施、变频设备等。
2.正式安装涡街流量计之前，请勿将流量计进、出口
的保护套除去，以防损坏流量计。
3.安装时应注意流量计外壳上的流向标志，切勿装
反。
4.直管段：涡街流量计的上、下游均要求有一定长度
的直管段。
上游一般要求有40D 左右的直管段，下游要求有5D 的直管段。
上游直管道的具体要求请参
见操作手册。
5.工艺管道的中心应对齐（以肉眼观察无明显偏
离）。
不能在安装时用流量计硬行拉直上、下游工
艺管道，以避免损坏流量计。
流量计上、下游工艺
管道近法兰处应有支撑以防止震动，影响测量精
度。
6.垫片：垫片的材料应与被测介质相应。
垫片的内径
应稍大于流量计的内径（约1-2mm）。
安装时应注意
对准中心，切勿装歪垫片，否则将破坏原有的直管段，影响测量精度。
7.流量计上游应装有过滤器，以防杂物进入流量计
损坏漩涡发生器或缠绕在漩涡发生体上影响测量
精度。
8.流量计上下游应装有手动阀门和旁路以方便维
护、保养。
9.在测量易汽化介质时，流量计下游最好装有压力
表，以读取在线压力，用以控制适当的背压，防止
汽化。
若在流量计中发生汽化，将影响测量精度，
严重的汽蚀现象还有可能损坏流量计。
最小要求背压P：P=2.9△P + 1.3Pv △P 为流量计压损
Pv 为介质在工作状态时的汽化压力。
10.接线：电源线，流量计的输出信号线应走各自独立
的管线，以防止互相干扰。
接线完成后，应盖紧接
线盖，并密封穿线孔，以防潮气进入影响测量。
11.涡街流量计有法兰式与夹持式两种。
安装夹持式
流量计时必须使用随表装箱的对中环。
