初中物理知识点专项专题24 应用欧姆定律分析电路故障(解析版)

专题24 应用欧姆定律分析电路故障知识点一应用欧姆定律分析电路故障1.如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，则电路故障原因可能是（）A.L1短路B.L2短路C.L1断路D.L2断路【答案】B【解析】A、如果灯泡L1短路，则L1熄灭，L2亮，电流表示数变大，故A不符合题意；B、如果灯泡L2短路，则L2熄灭，L1亮，电流表示数变大，故B符合题意；CD、如果灯泡L1（或L2）断路，整个电路断路，则L1、L2电都熄灭，电流表示数为零，故C、D不符合题意；故选B.2.如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光.此电路的故障可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.开关S 接触不良【答案】C【解析】A. 如果灯L1短路，则电源被短路，L2灯也不会亮，故A错误；B. 灯L2短路，则L2灯不会发光，故B错误；C. 灯L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，故C正确；D. 开关S 在干路，接触不良时，两个灯都不会发光，故D错误；故选C.3.如图所示，电源电压为5V，闭合开关S，电压表的示数为1V.正确的是（）A.通过灯泡L 1的电流比L 2的电流大B.灯泡L 2两端的电压是1VC.灯泡L 1和L 2的电阻之比是1∶4D.若灯泡L 2灯丝烧断，电压表示数为零【答案】B【解析】A.由电路知，这是串联电路.根据串联电路的特点，各处电流都相等，故A 错误；B.由图知电压表测L 2两端的电压，电压表的示数是1V ，所以灯泡L 2两端的电压是1V ，故B 正确；C.有串联电路的电压特点知，L 1两端的电压为：U L1=5V -1V=4V ，通过两灯的电流相等，由欧姆定律： 11L L U R =22L L U R ，即12L L R R =12L L U U =4V 1V =41，故C 错误；D.若灯泡L 2灯丝烧断，电压表则和灯L 1串联，电压表的电阻很大，几乎分担了全部电源电压，即电压表示数接近电源电压，故D 错误.4.小华在实验操作中连接了如图所示的电路，闭合开关，发现灯泡1L 亮、2L 不亮，调节变阻器滑片P ，灯泡1L 的亮度发生变化，但灯泡2L 始终不亮，出现这一现象的原因可能是（）A.灯泡2L 灯丝断了B.灯泡2L 的灯座上两接线柱直接相连C.滑动变阻器接触不良D.滑动变阻器短路了【答案】B【解析】A.由图可知，该电路为串联电路，电压表测量1L 灯泡两端的电压，若灯泡2L 灯丝断了，则1L 也不能发光，故A 不符合题意；B.灯泡2L 的灯座上两接线柱直接相连，则灯2L 短路了，则2L 不亮，1L 照常发光，移动滑动变阻器滑片，电流改变，灯泡的亮度改变，故B符合题意；C.若滑动变阻器接触不良，则整个电路断路，两灯都不亮，故C不符合题意；D.若滑动变阻器短路了，则滑动变阻器不会引起1L亮度的变化，故D不符合题意。

九年级物理欧姆定律专题练习(附标准答案)

九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。

根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。

根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。

当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。

根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。

当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。

根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。

解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。

根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。

解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。

根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

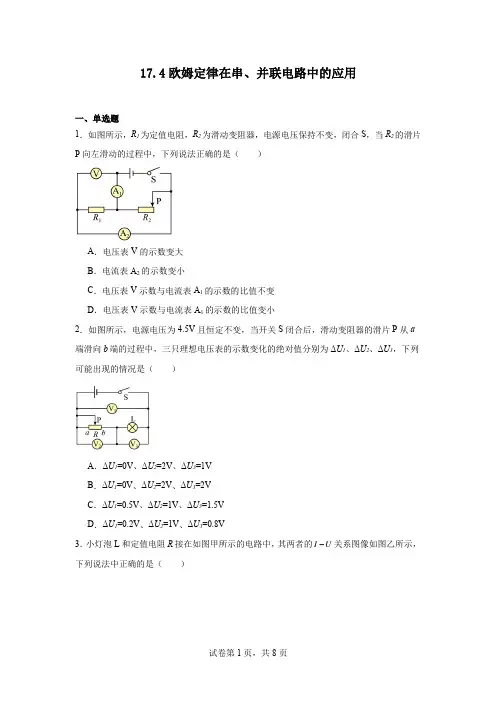

17.4欧姆定律在串、并联电路中的应用2024-2025学年人教版九年级全一册物理

17.4欧姆定律在串、并联电路中的应用一、单选题1．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合S，当R2的滑片P向左滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V示数与电流表A1的示数的比值不变D．电压表V示数与电流表A1的示数的比值变小2．如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a 端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（）A．ΔU1=0V、ΔU2=2V、ΔU3=1VB．ΔU1=0V、ΔU2=2V、ΔU3=2VC．ΔU1=0.5V、ΔU2=1V、ΔU3=1.5VD．ΔU1=0.2V、ΔU2=1V、ΔU3=0.8V3．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I U关系图像如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I U-关系图像B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，电阻R的电阻20ΩD．当电流表示数为0.25A时，电源电压为2V4．下列说法中正确的是（）A．一节干电池的电压为1.5V，两节干电池不能给手机充电B．对人体来说，安全电压是不高于36V，在潮湿环境下，人体安全电压将变大一些C．关于公式URI=，可知导体的电阻与它两端的电压成正比，和通过它的电流成反比D．通艺初三教室里的电灯点亮越多，电路总电阻就越大，电源总电压保持不变5．如图所示的电路中，电源电压不变，当开关S由断开变为闭合时，电流表、电压表及灯泡变化的变化情况为A．电流表A1示数减小B．灯泡L1变暗C．电流表A示数变大D．电压表示数减小6．电话的话筒可以把声音的变化转化为电流的变化.炭精话筒的结构如图所示，炭精盘和振动膜之间充满了接触不紧密的炭粒.声音使振动膜振动，改变炭粒接触的紧密程度，使炭粒的电阻发生变化，从而改变电路中电流的大小.如果炭粒的电阻能在45～55Ω的范围内变化（电路中其余电阻忽略不计），当加在它两端的电压为3V时，则电路中电流变化的范围为（）A ．0～0.067AB ．0～0.055AC ．0.055～0.067AD ．0.55～0.67A7．一只灯泡与变阻器串联后接在54伏的电源上，灯泡的额定电压是36伏，电阻是15欧，为使灯泡正常发光，此变阻器的规格应为A ．“10欧，2安”B ．“10欧，3安”C ．“5欧，3安”D ．“5欧，2安”8．如图所示，电源电压保持不变，电阻1238R R ∶∶，则闭合时，甲、乙两电压表示数之比U U 甲乙∶；与断开时，甲、乙两电流表示数之比I I 甲乙∶分别是（）A ．3∶8，1∶1B ．3∶8，3∶8C ．3∶8，8∶3D ．1∶9，8∶39．如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变大D．电流表示数变小，电压表和电流表示数之比变大10．一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A 时A．导体两端的电压增加0.2VB．导体两端的电压保持不变C．导体的电阻减小2 ΩD．导体的电阻仍为10 Ω二、填空题11．如图所示，电源电压不变，R1＝10 Ω．当闭合S1、断开S2时，电压表的示数为2V，通过R1的电流为A当断开S1、闭合S2时，电压表的示数为3 V，则R2两端的电压为V．12．如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件．如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）．小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）．13．两个标有“10Ω 0.6A”和“5Ω 1A”的定值电阻，若将他们串联起来接入电路时等效电阻为Ω，电源电压最多为V，若将他们并联起来接入电路，干路电流最大为A。

欧姆定律的应用(习题及答案)

欧姆定律的应用（习题及答案）
1.
2.如图所示的电路，电源电压保持不变，R1=30Ω，R2=20Ω，电
流表的示数为0.2A，则R1、R2 串联后的总电阻为Ω,电源电压为V，R1 两端分得的电压变V。

思考过程：
3.如图所示是电阻甲和乙的U-I 图象，电阻甲的阻值为Ω；
当把电阻甲和乙并联在电源电压为2V 的电路中，干路电流是A；当把电阻甲和乙串联在电压为6V 的电路中，串联电路的电流为A。

思考过程：
4.如图所示电路中，电源电压为6V，定值电阻的阻值为10Ω，滑
动变阻器的最大阻值为20Ω。

闭合开关后，滑片由b端向a端移动的过程中，电压表示数；电压表示数与电流表示数的比值（两空均选填“增大”、“减小”或“不变”）；当滑片移到中点时，电流表示数为A；电压表示数为V。

思考过程：
（1）分析电路结构：
（2）电压表测量的电压
（3）滑片由b向a移动，滑动变阻器连入电路中的阻值
5.现有两个阻值不等的未知电阻R1 和R2，为了分辨它们的阻值
大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）
A． B．
C． D．
6.如图所示，电路中R1 的阻值为6Ω，闭合开关S，电流表A1 的示数为
1.2A，电流表A2 的示数为0.3A。

则R2 的阻值是多少？
【参考答案】1．D
2．I1R0
I2
-I1 ；
U1R0
U2 -U1
3．50；10；3
4．20；0.3；0.2
5．增大；不变；0.3；3 6．D
7．18。

(完整)初中物理__欧姆定律练习题附答案

(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。

在学习物理的过程中，我们经常会遇到欧姆定律的应用题。

在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。

希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。

练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 3 = 15（单位：伏特）。

练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 2 = 110（单位：欧姆）。

练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。

练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 10 = 50（单位：伏特）。

练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。

代入已知量，I = 24 / 6 = 4（单位：安培）。

通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。

它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。

只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。

在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。

初中物理《九年级》第十七章欧姆定律-欧姆定律在串、并联电路中的应用考试练习题

初中物理《九年级》第十七章欧姆定律-欧姆定律在串、并联电路中的应用考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分1、如图所示，电源电压不变，先闭合开关 S1，电流表示数为 0.4A，再闭合开关 S2，电流表示数增加了0.2A，则R1、R2两端电压之比为 ______，R1、R2电阻值之比为 ______，若电阻R1 =5Ω，通电 1min电阻R2产生的热量为 ______ J。

知识点：欧姆定律在串、并联电路中的应用【答案】1:11: 224【详解】由电路图可知，只闭合开关 S1时，电路为R1的简单电路，电流表测通过R1的电流，则I1 =0.4A；再闭合 S2时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，电流表示数的变化量即为通过R2的电流，则I2 =0.2A，因并联电路中各支路两端的电压相等，所以，R1、R2两端电压之比为U1 :U2 =1:1R1、R2电阻值之比为若R1 =5Ω，则R2 =2R1 =2×5Ω=10Ω通电 1min电阻R2产生的热量为2、如图所示，只闭合开关 S时灯 L1的功率为 9W；断开开关 S，闭合 S1、 S2时，灯 L1的功率为 25W 。

电源电压不变，忽略温度对灯丝电阻的影响。

则 L1与 L2电阻之比是（）评卷人得分A ． 3： 2B ．5 ∶ 3C ．3 ∶ 1D ．9 ∶ 25知识点：欧姆定律在串、并联电路中的应用【答案】A【详解】只闭合开关 S时，两灯串联，灯 L1的功率为断开开关 S，闭合 S1、 S2时，两灯并联，灯 L1的功率为由以上两式可得，两灯串联时，灯 L1两端电压与电源电压之比为则两灯串联时，灯 L1与灯 L2两端电压之比为根据串联电路分压关系可得，两灯的电阻之比为故选 A。
