04.1.5T.足部规范化扫描方案
24.1.5T波谱规范化扫描方案
3-pl Loc，三平面定位扫描
观察图像，检查头部位置是否合适，图像信号与线圈位置是否良好匹配。
Asset Calibration，空间敏感性编码并行加速采集校准扫描
1. 所有的序列若要使用ASSET，必须针对相应线圈进行ASSET校正扫描。 2. FOV中心位于解剖中心，上下范围必须超过要扫描的解剖范围。 3. 一般情况下使用一次采集，扫描范围不够时增加层厚。 4. 频率编码方向为前后。 5. ASSET能加快常规序列的扫描速度，或能改善EPI序列的图像对比度。
• 缩短扫描时间可用1个NEX。 • T1Flair序列可使用一次或两次采集方法。一次采集时，TI=760-
860，TR>2300；两次采集时，TI=720-780，TR=1750-1850。两次 采集可以增加T1对比度。注意：若TR与TI时间配合采集次数不合 适，图像对比度会出现异常。 • 若使用ASSET技术，请将PhaseFOV=1。 临床应用：
磁共振规范化扫描方案（1.5T） ---中华磁共振应用学院系列教材
波谱
患者摆位：
1. 头部扫描必须配带耳塞，听力保护。下颌下收，否则图像容易出现伪 影。
2. 摆位时，肩部紧贴线圈，左右居中，头部不能旋转，同时必须用三角 垫固定头部。
3. 定位中心位于鼻根或眉间，若是激光灯经过眼睛时必须闭眼。
摆位照片：
校准扫描定位方法图像
单体素波谱定位图像：
二维多体素波谱定位图像：
三维多体素波谱定位图像：
OAx T2 Propeller
扫描方法：
• 横断面定位线一般平行于胼胝体前后缘、颅底或垂直于脑干，这 样可以保证不同的头部扫描，横断面层面位置的一致性。
• 头部常规序列，在3T上尽量不要随意更改层厚，5毫米层厚1.5毫 米间隔比较好。太厚时，容积效应明显，图像质量不佳。
T MRI规范化扫描方案
OAx T2FSE，横断面T2图像：
扫描方法： • 在矢状面T2图像上定位横断面定位线，FOV以椎间隙后缘为
中心。 • 可以直接在病灶累及的范围连续定位，如果局限性扫描上
胸椎，建议使用线圈23，下胸椎使用线圈34；或者，定位 椎间隙一般为1-2层，保证一条定位线穿过椎间隙。按住 SHIFT键点击鼠标左键，可以增加一组扫描线。 图像参数特点： • 频率编码方向应为前后，加NPW。 • 手动加前饱和带以抑制胸腔大血管搏动伪影。 • 加上下饱和带，以减小脑脊液搏动伪影。 • 图像一般使用SCIC纠正信号均匀性而不使用PURE。 临床应用： • 胸椎退变或椎间盘突出 • 脊髓病变 • 胸椎占位
OSag T1SE，矢状面T2加权图像：
扫描方法： • 一般情况下复制矢状面T2定位线。 • 默认FOV上缘包括颈7椎体，下缘包括腰1椎体，FOV的中心
在前后方向放在椎间隙后缘。 图像参数特点： • 为了缩短扫描时间，可以去掉椎体前饱和带并调整TR时间
为一次采集。 • 频率编码方向应为前后，加NPW。图像一般使用SCIC纠正信
For GE Internal Use Only. Not for External Distribution.
OCor T2FSE，冠状面T2定位方法图像：
定位线说明：
• 在矢状面T2图像上定位冠状面定位线，FOV以椎间隙后缘为中心。 • 一般情况下以病变为中心，平行于椎体或脊髓，增加层厚或层间隔来扩大扫描范围。 • 可考虑添加前饱和带减轻呼吸和血管搏动伪影。 • 如果病变累及胸腔，可考虑频率编码位于左右，并使用NPW无卷折选项。 • 图像一般使用SCIC纠正信号均匀性而不使用PURE。
足影像学检查方法
足影像学检查方法全文共四篇示例，供读者参考第一篇示例：足影像学检查是一种常见的临床检查方法，用于评估足部骨骼结构和软组织的病变。
足部是人体承受最大压力的部位之一，因此足部疾病常常会给患者带来严重的疼痛和不便。
足影像学检查可以帮助医生准确定位病变部位，制定合适的治疗方案，提高治疗效果。
本文将介绍足影像学检查的常见方法及其临床应用。
一、X光检查X光检查是一种常见的足影像学检查方法，通过X射线对足部进行影像拍摄，可以观察足部骨骼结构及关节间的距离和角度，帮助医生诊断各种骨折、骨骼畸形和关节炎等疾病。
X光检查对于评估足部骨骼结构的畸形、前后足的畸形、足部骨折、关节炎等病变非常有效。
二、MRI检查MRI检查是一种非侵入性的检查方法，能够清晰显示软组织结构，如肌肉、韧带、神经和软骨等。
在评估足跟疼痛、韧带损伤、跖痛、跖骨间关节炎等病变时，MRI检查有较好的应用价值。
通过MRI检查可以更准确地定位病变部位和评估病变程度，有助于医生制定有效的治疗方案。
三、CT检查CT检查是一种比X光更详细的影像学检查方法，通过多层次的X 射线扫描，能够提供足部更为清晰和准确的影像。
CT检查在评估足部骨折、脚踝关节骨折、跖痛、跖骨间关节炎等疾病中有重要的临床应用价值。
CT检查还可以帮助医生评估病变的范围和周围组织的受累情况，为手术治疗提供重要参考依据。
四、超声检查超声检查是一种无辐射的检查方法，适用于评估足部软组织疾病，如腱鞘炎、韧带损伤、滑囊炎等。
超声检查可以实时观察软组织的运动和血液流动情况，有助于医生准确判断病变类型和范围，制定合理治疗方案。
在足部软组织疾病的诊断和治疗中，超声检查具有重要的临床应用价值。
五、核磁共振动态成像核磁共振动态成像（MRA）是一种通过核磁共振技术评估血管病变的方法，可以评估足部动脉、静脉和淋巴管等血管结构的情况。
MRA检查在评估足部动脉缺血、足趾缺血等血管疾病方面有很好的应用价值。
通过MRA检查可以清晰显示血管的解剖结构和血流情况，帮助医生诊断和治疗足部血管疾病。

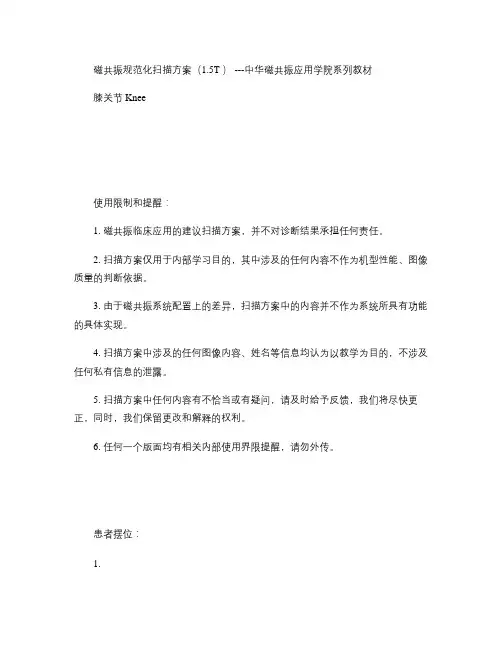

膝关节MRI规范化扫描方案讲解
膝关节Knee
使用限制和提醒：
1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具有功能的具体实现。
•频率编码位于前后方向，并添加上下饱和带，减轻血管搏动伪影
，并使用NPW成像选项。
•质子密度加权脂肪抑制图像是骨与关节扫描最常用的序列，可用
于观察软骨、骨髓损伤、交叉韧带、肌腱，并且半月板在此序列
上边缘的锐利清晰。
临床应用：
•半月板病变
•交叉韧带及髌韧带病变
•髌上囊积液
•骨髓腔内病变
OSag fs PD FSE，矢状面脂肪抑制质子密度加权图像：
图像上定位线平行于股骨外侧髁前缘，向内侧打角度10-15度。
•冠状位中调整定位线角度，与关节面垂直。
•冠状面图像上调整FOV上下位置。
图像参数特点：
•T1图像显示解剖结构，对骨髓腔内低信号病变比较敏感。
•去掉上下饱和带以缩短扫描时间。频率编码为前后并加NPV。
•T1图像也用于观察半月板的信号特点。
临床应用：
线圈内填充海绵垫固定，减少运动伪影。4.
记下左右偏中心的距离。5.若要观察前交叉韧带，请屈曲膝关节10-15度，以使前交叉韧带处于拉直状态。
6.注意，骨肿瘤病变一般累及范围较大，建议按照下肢软组织大范围扫描方式。
摆位照片：
摆位照片：
GPflex区分内侧与外侧
摆位照片：
膝关节规范化扫描方案：
定位线说明：
临床应用：
踝关节规范化扫描方案
於觀察軟骨、骨髓損傷、肌腱、韌帶。 臨床應用：
• 踝關節外傷及退行性改變 • 跟腱損傷 • 炎症或腫瘤
OCor fs T2 FSE，冠狀面脂肪抑制T2加權圖像：
掃描方法：
• 在矢狀面圖像上定位冠狀面，垂直於關於面，冠狀面定位像上調 整上下位置，注意包括整個跟骨，橫斷面定位像調整旋轉角度。
• 踝關節外傷及退行性改變 • 跟腱損傷 • 炎症或腫瘤
OAx fs T2 FSE，橫斷面脂肪抑制T2加權圖像：
掃描方法：
• 在冠狀位圖像上定位橫斷面，平行於關節面。範圍包括 ：上包 下脛腓關節，下包跟骨下緣水準。
• 冠狀面圖像上調整左右位置。 圖像參數特點：
• 骨與關節T2序列一般使用較短回波鏈<16，較短TE<80。 • 化學飽和法脂肪抑制，添加局部勻場，局部勻場以距骨為中心。 • 添加上下飽和帶以消除血管搏動轉化偽影。 • 頻率編碼無論在哪個方向均要加NPW 。 臨床應用：
磁共振規範化掃描方案（1.5T）
踝關節 Ankle
MR355
患者擺位：
1. 如果使用QUADANKLE線圈，足部伸入煙囪內，與脛骨保持垂直，並加 海綿墊固定。記下偏中心的距離。
2. 如果使用GP FLEX線圈，足部伸入內，與脛骨保持垂直，腳尖向前，呈 解剖位。將線圈卷成桶形，但一定不要重疊，內部空間用海綿墊填充 固定。
3. 線圈窗口一般為上下方向。 4. 綁外固定，避免關節內外旋及減少運動偽影。
擺位照片：
擺位照片：
踝關節規範化掃描方案：
1 3-pl - Loc 2 OSag T2 FSE FS 3 OSag T1 FSE 4 OCor T1 FSE 5 OCor fs T2 FSE 6 OAx fs T2FSE
04.1.5T直肠规范化扫描方案
常规MRI序列 • DWI可以突出显示病灶，具有较高的对比噪声比
Ax DWI，病例 直肠癌
OAx T1WI
扫描方法： • 在矢状面上定位，垂直于病变段肠管，包全病变 图像参数特点： • SE或FSE序列均可，只需患者保持均匀的呼吸即可，信噪比明显
胃肠蠕动和降低肠壁张力 4. 经肛门注入少量对比剂，如400-500ml空气或200-300ml等渗生理盐水 5. 仰卧位，脚先进，身体左右居中，两手交叉置于前胸壁 6. 线圈中心对准髂前上棘连线，使用8CH Body Array Lower,三平面定位图像上观察直肠
既不能偏上也不能偏下，确保直肠位于线圈的中心
于病变深度和对肠周脂肪侵犯程度的判断 • 直肠周围淋巴结为相对低信号与高信号的脂肪对比较好，有利于
淋巴结检出
Ax T2 FRFSE，病例 直肠癌
Ax DWI
扫描方法： • 在矢状面上定位，垂直于病变段肠管，包全病变 • 加局部匀场 图像参数特点： • b值越高，图像SNR越差，可根据自己需求设置大小 • 对磁场均匀性要求高 临床应用： • 建议使用b=1000s/mm2，因无需憋气，故可以增加NEX以提高信
优于FSPGR序列 临床应用： • 对直肠的分层及病变内部的细节结构显示不如T2WI，多作为直肠
T2图像的补充 • 主要用于鉴别诊断需要
Ax T1WI，病例 直肠癌
OSag&OCor T2 FRFSE
扫描方法： • 在横断面上定位，平行于病变段肠管，包全病变 • 加局部匀场 图像参数特点： • 不加脂肪抑制 • 使用小FOV，大矩阵，薄层厚的高分辨率成像序列 临床应用： • 直肠肠壁肌层为相对低信号与周围的脂肪可形成良好对比，有利
GE_1.5T_MR_PWI规范化扫描方案
头部灌注后处理之一FUNCTOOL MR STANDARD
选择PWI序 第一步，点击MR
第二步，设置参数，在正常侧大脑灰质区
列，点击 STANDARD按钮，调阈 域放置ROI，观察右上角窗口曲线，第一组
FUNCTOOL， 值，最大值设为最右 滑块设置为造影剂首次通过（波谷）之前
进入PWI后 边，移动最小值滑块 的范围（2-10期），第二组滑块设置为首
For GE Internal Use Only. Not for External Distribution.
OAx PWI，灌注扫描定位方法：
定位线说明：
• 复制横断面定位线，注意灌注扫描Phase FOV=1。 • 频率编码为左右方向，这样可以减轻EPI图像变形。 • 一般情况下，动态扫描不建议使PURE。 • 注意，PWI扫描层数不能超过允许扫描的层数，必须一次采集完成，必要时TR时间
磁共振规范化扫描方案（1.5T） ---中华磁共振应用学院系列教材
头部灌注成像
Perfusion
使用限制和提醒：
1. 磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责 2. 扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机
、图像质量的判断依据。 3. 由于磁共振系统配置上的差异，扫描方案中的内容并不作为系
For GE Internal Use Only. Not for External Distribution.
头部灌注多时相扫描界面：
扫描方案： • TR=2000ms，即扫描一期的时间为2秒 • TE时间影响磁敏感效应的轻重。 • 一共扫描35期，1分10秒，从造影剂注
，通常认为造影剂在体内一分钟后达 • 先开始扫描，后注射造影，图像出现后
足ct多平面重建方法
足ct多平面重建方法引言足部是支撑和运动人体的关键部位，其解剖结构复杂且具有多种功能。
因此，在对足部疾病进行诊断与治疗时，需要对足部进行全面的解剖学和病变学分析。
CT多平面重建技术是一种可以对足部进行三维重建的影像学技术，其在足部解剖学和病理学分析中具有重要的应用价值。
本文将对足部CT多平面重建方法进行综述，以期为临床医生和科研人员提供参考。
一、足部CT扫描技术1.1 CT扫描原理CT（Computed Tomography）是一种以X射线透视原理为基础的影像学技术。
通过使用X 射线束穿过患者身体并被电子学检测器所接收的方式，可以获得横断面的解剖图像。
CT图像具有较高的空间分辨率和对比度，可以清晰地显示骨组织和软组织结构。
1.2 足部CT扫描方法足部CT扫描是一种非侵入性的检查方法，通常可以在平躺的姿势下完成。
患者需保持足部在扫描床上的固定，以确保足部在扫描过程中不移动。
CT扫描过程中，X射线束围绕足部进行旋转扫描，每次旋转所得到的切面图像称为层厚。
根据临床需要，通常可以设置不同的层厚进行扫描。
1.3 CT扫描参数设置足部CT扫描时，需要根据具体情况设置不同的参数。
一般而言，针对足部进行骨窗和软组织窗两种不同参数的扫描。
骨窗能够更好地显示足部骨骼结构，而软组织窗则能更好地显示足部软组织结构。
此外，还需根据患者的年龄、体重和临床症状等确定合适的辐射剂量。
二、足部CT多平面重建方法2.1 CT数据获取完成足部CT扫描后，需要将扫描来的数据进行处理后才能生成三维重建图像。
一般来说，CT数据获取可以采用通常有三种方式：扫描图像（DICOM格式）、切片数据和三维模型数据。
首先，利用医学影像工作站或CT设备中的软件，将扫描来的图像转换成DICOM格式。
DICOM（Digital Imaging and Communications in Medicine）是一种医学影像数据标准格式，可以方便地进行后续处理。
全脊柱规范化扫描方案
扫描方法：
•
图像参数特点：
•
•
•
临床应用：
•
Sag STIR MID
扫描方法：
•
图像参数特点：
•
•
•
临床应用：
• •
Sag T2 BOT
扫描方法：
•
图像参数特点：
• • •
临床应用：
•
Sag T1 BOT
扫描方法：
•
图像参数特点：
•
•
•
临床应用：
•
Sag STIR BOT
扫描方法：
•
图像参数特点：
三平面定位TOP 三平面定位MID 三平面定位BOT 矢状位T2 TOP 矢状位T1 TOP 矢状位STIR TOP 矢状位T2 MID 矢状位T1 MID 矢状位STIR MID 矢状位T2 BOT 矢状位T1 BOT 矢状位STIR BOT 横断面T2
3-pl TOP，三平面定位扫描TOP 3-pl MID，三平面定位扫描MID 3-pl BOT，三平面定位扫描BOT
1.5T ---
全脊柱
患者摆位：
摆位照片：
全脊柱常规规范化扫描方案：
1 3-pl TOP 2 3-pl MID 3 3-pl BOT 4 Sag T2 TOP 5 Sag T1 TOP 6 Sag STIR TOP 7 Sag T2 MID 8 Sag T1 MID 9 Sag STIR MID 10 Sag T2 BOT 11 Sag T1 BOT 12 Sag STIR BOT 13 OAx T2 FSE
•
•
•
临床应用：
• •
后处理：
•
OAx T2 FSE
CT各部位常规扫描方法
CT各部位常规扫描方法一．常规头部1患者平躺于扫描床正中，头侧先进,内定位线与水平线交叉点在患者外耳孔上1cm。
关定位灯，并用内定位回零键回零。
2同时打开New patient 和Patient Schedute (在左侧显示器的左下角)，在Patient Schedute中找到将要检查的患者，单击Select Patient 。
3选择1.1 Rotine Head 当扫描计划出现后选择Next series→Confirm 当键盘上Move to scan 和Start scan闪亮时分别按下,扫描开始。
同时在右侧屏幕选择Exam Rx观察即时的图像.等扫描图像全部出完，如果合适按Exam键退出，如果颅顶不够选择One More，自动向上加扫两层，如果颅底不够选择Next series可向颅底补四层。
4照相:选择图像处理（Image Work）找到刚完成扫描的患者并单击Viewer,再选择格式(Format)中的12分格，分别调整好图像的窗宽、窗位、大小、位置，单击打开照相机（Film composer），单击F2键,等图像依次照到相机上后（Print）选打印，最后选Brower退出。
注意：1)如果选Next series→Confirm后，扫描键不闪动，可能是龙门架角度不正确,在扫描条件中使入正确的角度,或把龙门架角度回零。
2）遇到躁动、意识模糊不能配合的患者，可用螺旋头部扫描，扫描全程只用9S，方法是:在录入患者信息后,点击左侧屏幕人体模型的头部，从中选择Helical Head 其他同常规扫描。
二．鼻窦冠状位1换鼻窦冠状位头托，患者平躺于扫描床正中，头放于冠状托内并尽量后仰，内定位线与水平线交叉点在患者下颌角。
关定位灯,并用内定位回零键回零。
2同时打开New patient 和Patient Schedute (在左侧显示器的左下角)，在Patient Schedute中找到将要检查的患者,单击Select Patient .3点击左侧屏幕人体模型的鼻窦部，选择2。
各部位扫描参数及扫描范围
胸部：
体位：一般取仰卧位，双手举过头顶，以减少肩部组织及双上肢产生的扫描伪影。检查前作好病人的呼吸顺练。
扫描范围：由上到下逐层扫描，包括肺尖至肺底。扫描基线胸骨切迹（SN）。
层厚层距：5mm/0.625mm，
螺距：：1
扫描野：Large
Kv/mA/S：120/300/
造影剂浓度：350mgI/mL
流率： 4ml/s
延迟时间：腹主动脉水平监测，SmartPrep法，CT阈值250HU：
造影剂量：双筒技术，A筒造影剂90-100ml,B筒生理盐水40ml
CTP
扫描范围：以基底节层面为中心5mm×16i
各部位常规增强时间
头部增强：流率3ml/s；造影剂量70ml；延迟时间80-90s
颈部增强：流率3ml/s；造影剂量70ml；延迟时间40s＋60s
胸部增强：流率3ml/s；造影剂量80ml；延迟时间30s＋60s
腹部增强：
肝脏：流率3ml/s；造影剂量80-90ml；延迟时间35s＋70s＋120s（血管瘤适当延至3-5分钟）
层厚层距：5mm/0.625mm，
螺距：：1
扫描野：Large
Kv/mA/S：120/300/
造影剂浓度：350mgI/mL
流率： 4ml/s
延迟时间：膈肌水平监测，SmartPrep法，CT阈值150HU.
造影剂量：双筒技术，A筒造影剂80-100ml,B筒生理盐水40ml
上肢CTA
扫描范围及体位：头先进，身体偏一侧，患侧上肢在床正中。主动脉弓下缘至手尖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁共振规范化扫描方案（1.5T）---中华磁共振应用学院系列教材
足部Foot
使用限制和提醒：
1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。
2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能
、图像质量的判断依据。
3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具
有功能的具体实现。
4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
不涉及任何私有信息的泄露。
5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。
6.任何一个版面均有相关内部使用界限提醒，请勿外传。
1.如果使用QUADANKLE线圈，足部伸入烟囱内，与胫骨保持垂直，并加
海绵垫固定。
记下偏中心的距离。
2.如果使用GP FLEX线圈，足部伸入内，与胫骨保持垂直，脚尖向前，呈
解剖位。
将线圈卷成桶形，但一定不要重叠，内部空间用海绵垫填充固定。
3.线圈窗口一般为上下方向。
4.绑外固定，避免关节内外旋及减少运动伪影。
足部规范化扫描方案：
1 3-pl - Loc 三平面定位
2 OSag T1 FSE 矢状位T1
3 OSag fsT2 FSE 矢状位T2压脂
4 OCor fs T2 FSE 冠位T2压脂
5 OAx fs T2 FSE 轴位T2压脂
定位线说明：
•三平面定位中心点偏置，以足弓为中心。
•FOV 相对大一些，以包括全部足部，冠状定位图像包括内外踝。
•为了缩短扫描时间，可以不用NPW ，一个NEX 采集。
3-pl T2* Loc ，三平面定位方法图像
OSag T1FSE，矢状面T1定位图像：
定位线说明：
•在三平面横断面定位像上定位正中矢状面，矢状面定位像上调整上下位置，注意包括整个跟骨和足趾，横断面定位像上调整旋转角度。
•扫描范围包括内外踝和整个足背。
•为了减少扫描时间，可去掉上下饱和带，从而可以缩短TR时间。
•为了防止脚趾的卷折，添加NPW。
OSag fs T2FSE，矢状面脂肪抑制T2加权定位图像：
定位线说明：
•在三平面横断面定位像上定位正中矢状面，矢状面定位像上调整上下位置，注意包括整个跟骨和足趾，横断面定位像上调整旋转角度。
•扫描范围包括内外踝和整个足背。
•化学饱和法脂肪抑制，添加局部匀场，局部匀场以足弓为中心。
•为了防止脚趾的卷折，添加NPW。
定位线说明：
•在矢状面图像上定位冠状面，垂直于足弓，冠状面定位像上调整上下位置，横断面定位像上调整旋转角度。
•扫描范围包括踝关节、内外踝、跟骨。
•化学饱和法脂肪抑制，添加局部匀场，局部匀场以足弓为中心。
•添加前后饱和带，减轻血管搏动伪影。
定位线说明：
•在矢状面图像上定位横断面，自距骨扫描至跟骨，横断面图像上调整左右位置。
•添加上下饱和带，减轻血管搏动伪影。
•化学饱和法脂肪抑制，添加局部匀场，局部匀场以足弓为中心。
OSag fs T2 FSE，矢状面脂肪抑制T2加权定位图像：
扫描方法：
•在三平面横断面定位像上定位正中矢状面，矢状面定位像上调整
上下位置，注意包括整个跟骨和足趾，横断面定位像上调整旋转
角度。
•扫描范围包括内外踝和整个足背。
图像参数特点：
•化学饱和法压脂，扫描时必须加匀场，尤其是脚尖，否则压脂不
均。
频率编码上下方向，并加NPW。
•软组织低信号，关节间隙液体呈高信号，显示清晰，对关节积液
及肿胀以及退行性改变甚至骨折线显示较敏感。
临床应用：
•关节积液及肿胀
•风湿性关节炎或退行性改变
•外伤、炎症或肿瘤
OSag T1 FSE，矢状面T1加权定位图像：
扫描方法：
•在三平面横断面定位像上定位正中矢状面，矢状面定位像上调整
上下位置，注意包括整个跟骨和足趾，横断面定位像上调整旋转
角度。
•扫描范围包括内外踝和整个足背。
图像参数特点：
•T1图像显示解剖结构，对骨髓腔内低信号病变比较敏感。
•去掉上下饱和带以缩短扫描时间，频率编码为上下并加NPW。
临床应用：
•关节积液及肿胀
•风湿性关节炎或退行性改变
•外伤、炎症或肿瘤
扫描方法：
•在矢状面图像上定位冠状面，垂直于足弓，冠状面定位像上调整上下位置，横断面定位像上调整旋转角度。
•扫描范围包括踝关节、内外踝、跟骨。
图像参数特点：
•化学饱和法压脂，扫描时必须加匀场，否则压脂不均，频率编码左右加NPW。
添加前后饱和带减轻血管搏动伪影。
•软组织低信号，关节间隙信号高，显示清晰，对关节积液及肿胀以及退行性改变甚至骨折线显示较敏感。
临床应用：
•关节积液及肿胀
•风湿性关节炎或退行性改变
•外伤、炎症或肿瘤
扫描方法：
•在矢状面图像上定位横断面，自距骨扫描至跟骨，横断面图像上调整左右位置。
•添加上下饱和带，减轻血管搏动伪影。
图像参数特点：
•化学饱和法压脂，扫描时必须加匀场，否则压脂不均。
频率编码前后方向。
添加上下饱和带减轻血管搏动伪影。
•选用STIR序列，脂肪抑制更加均匀，对病变更加敏感。
•软组织低信号，关节间隙信号高，显示清晰，对关节积液及肿胀以及退行性改变甚至骨折线显示较敏感。
临床应用：
•关节积液及肿胀
•风湿性关节炎或退行性改变
•外伤、炎症或肿瘤
11.
足背部损伤后瘢痕
足背部混杂异常信号，皮肤增厚，平扫T1信号与肌肉组织类似，T2信号增高，增强后呈边缘强化。
足部坏疽
足背混杂异常信号，皮肤增厚，平扫T1信号与肌肉组织类似，T2信号增高，但无液化囊肿形成，增强后呈均匀强化。
掌趾关节炎
第一掌趾关节退变及炎症，T2呈混杂高信号，T1低信号。
病变累月及骨端
，并可见骨质增生，形态变化。
致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：
AN HUI YIJISHAN HOSPITAL SHANGHAI RUIJIN HOSPITAL SHANGHAI YANGSI HOSPITAL SHANGHAI RENJI HOSPITAL ZHENGZHOU MU NO.1 HOSPITAL HEBEI PEOPLE HOSPITAL ZHEJIANG LISHUI HOSPITAL WENZHOU MU NO.1 HOSPITAL SHANXI PINGLU HOSPITAL LIAONING WAFANGDIAN HOSPITAL QIQIHARER NO.1 HOSPITAL SHANDONG QILU HOSPITAL NANCHANG NO.2 HOSPITAL ZHEJIANG MU NO.2 HOSPITAL
WUHAN TONGJI HOSPITAL
XJ KELAMAYI HOSPITAL
HUBEI TONGJI HOSPITAL
HUBEI WUHAN MEDICAL CENTER
QINGHAI PEOPLE HOSPITAL
SHANGHAI NO.1 HOSPITAL
SHENYANG MU NO.1 HOSPITAL
HUNAN XIANGYA HOSPITAL
NINGXIA HOSPITAL
SHANXI YUANPING HOSPITAL
SHAANXI NO.4 HOSPITAL
磁共振规范化扫描方案（1.5T）---中华磁共振应用学院系列教材。
