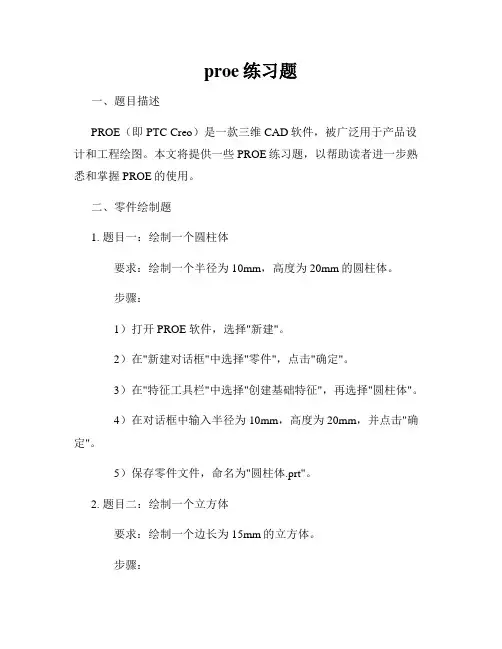

proe练习题一、题目描述PROE（即PTC Creo）是一款三维CAD软件，被广泛用于产品设计和工程绘图。

本文将提供一些PROE练习题，以帮助读者进一步熟悉和掌握PROE的使用。

二、零件绘制题1. 题目一：绘制一个圆柱体要求：绘制一个半径为10mm，高度为20mm的圆柱体。

步骤：1）打开PROE软件，选择"新建"。

2）在"新建对话框"中选择"零件"，点击"确定"。

3）在"特征工具栏"中选择"创建基础特征"，再选择"圆柱体"。

4）在对话框中输入半径为10mm，高度为20mm，并点击"确定"。

5）保存零件文件，命名为"圆柱体.prt"。

2. 题目二：绘制一个立方体要求：绘制一个边长为15mm的立方体。

步骤：1）打开PROE软件，选择"新建"。

2）在"新建对话框"中选择"零件"，点击"确定"。

3）在"特征工具栏"中选择"创建基础特征"，再选择"立方体"。

4）在对话框中输入边长为15mm，并点击"确定"。

5）保存零件文件，命名为"立方体.prt"。

三、装配体题1. 题目一：组装一个螺母和一个螺栓要求：利用已有的螺母和螺栓零件，进行装配。

步骤：1）打开PROE软件，选择"新建"。

2）在"新建对话框"中选择"装配体"，点击"确定"。

3）在"打开对话框"中依次导入已有的螺母和螺栓零件。

4）在"装配组件窗口"中选择螺母和螺栓，并点击"确定"。

三维ProE软件认证考试题库及答案

国家CAD等级考试答案（三级）软件名称：三维Pro/E 时间：120分钟一选择题：（10分）1创建一个新的零件时应选取的模板是 ( C )A、mmks_asm_designB、mmns_mfg_castC、mmns_part_solidD、mmns_part_sheetmetal2 要对窗口中的零件进行平移应选择（B）A、Ctrl+鼠标左键B、Shift+鼠标中键C、Ctrl+鼠标中键D、Shift+鼠标右键3创建一张新的工程图时，首先要考虑的是（ A ）A、ISO的调用B、创建一般视图C、创建投影视图D、创建剖面4 打开软件后首先要做的是（ D ）A、命名B、选择基准面C、创建一个公制的零件D、设定工作目录5 装配里的“缺省”相当于默认（ C ）对齐约束A、基准面B、点C、坐标系D、坐标系和基准面6 草绘里的中心线主要是用来（D）A、对称B、旋转轴C、尺寸参考D、对称和旋转轴7应用程序之间的切换，最好建议在（ A ）菜单下切换A、窗口B、插入C、文件D、任务栏8清除内存命令，可以清除（A）窗口A、当前的或不显示的B、不显示的C、当前的D、所有的9 通过编辑命令对零件的尺寸进行修改后，零件必须（B）A、屏幕刷新B、再生C、重新定义D、无须做任何操作10 如何将英制的零件转为公制的零件（ A ）A、编辑－设置B、文件－设置C、工具－设置D、插入－设置二填空题：（20分）1 在不做任何配置的情况下进入草绘里默认的尺寸是弱尺寸。

2 在工程图里创建投影视图时，必须要先创建一般视图（或主视图。

3 抽壳命令里除了必须选的移除面外，还有一个非缺省面的选项。

4 倒圆角时可选的参照有：①边，②面面，③面边。

5 在视图管理器（或View Manager）命令中可以完成剖面和爆炸图。

6镜像可以对①特征，②多特征/特征组，③零件几何（或实体几何）。

7特征阵列可选的参照有：①单向尺寸。

②双向尺寸③方向④轴。

⑤参照⑥填充8孔命令里可选的参照有①同轴②线性③平面径向④柱面径向三问答题：（30分）1、请阐述你对pro/e里的参数概念及关系式的理解。

proe考试题库绘图题及答案

proe考试题库绘图题及答案
1、proe草图绘制中提供了哪几种几何约束类型？
竖直、水平、垂直、相切、中点、重合、对称、相等平行
2、基准轴的作用：
做中心线、同轴特征的参考轴
3、基准点的作用：
作为某些特征定义参数的参考点、作为有限元分析网格的施力点、计算几何公差时，指定附加基准目标的位置
4、基准平面的作用：
尺寸标注参考、规定视向、作为绘图平面、作为装配的参考面、产生剖视图
5、基础实体4种方式：拉伸、旋转、扫描、和混合。

6、拉伸：实体---必须是封闭的轮廓
曲面或者薄板---可不封闭轮廓
7、proe中创建实体放置特征主要有哪几种：
孔、壳、筋、拔模、圆角、倒角
8、利用孔工具可创建哪几种类型的孔？
简单孔、标准孔、草绘孔
9、圆角特征有哪几种形式：
恒定、可变、曲线驱动、完整。

10、如何生成不同壁厚的壳特征？
在插入壳的操控面板上参照下滑面板选择要移除的表面，并选择模型侧面为非默认的厚度面修改壳厚度。

proe考试题库

题库基础知识：单项选择题：1.Pro/E是一个（）软件。

D（A）CAD (B）CAM （C) CAE （D）CAD/CAM/CAE 2.Pro/E是由（）公司推出的。

A（A) 美国PTC （B) 美国UG(C）美国UGS公司（D) 美国Autodesk公司3.下面不属于三维造型软件的是( ）。

B（A）Pro/E （B) Protel （C）Solidwork （D）UG4.下面哪重功能Pro/E不能完成?( ）D（A）三维造型（B）工程图（C）运动仿真(D) 文档编辑5.Pro/E不能应用于哪个行业？（）D(A）航空航天（B）汽车制造（C) NC加工（D）服装设计6.使用（）键可以使模型回到标准视图观察角度.A（A）Ctrl+D （B）Ctrl+M （C）Shift+M (D) Shift+D7.Pro/E建模的基本单位是( ）C(A）图元（B）约束（C）特征（D）拉伸8.消息不同时,提示图标不同,表示出错的图标是（）.D(A）（B) （C）（D）9.解决尺寸和约束冲突的方法是（）。

D（A）删除图元（B) 删除点（C)删除制束（D）删除约束或尺寸10.连续多次选择图元时需要使用（)键和选取项目工具.A（A）Ctrl (B）Shift (C）Enter （D）Alt11.8）。

A （A）(B）（C）（D）12.控制尺寸显示的按钮是（）。

B(A）（B）（C）(D）13.对称约束的符号是（）。

A（A) →←（B) ——（C）⊥(D）∥14.水平向右书写文字在屏幕上拾取点的顺序是（）。

A（A）先下点，后上点，两点竖直对齐（B)先上点，后下点,两点竖直对齐(C)先左点，后右点,两点水平对齐(D)先右点，后左点，两点水平对齐15.保存草绘时，默认的文件扩展名为（).B（A) 。

dwg （B）。

sec (C)。

drw （D).iges16.保存零件时,默认的文件扩展名为（)。

D（A）.dwg （B).sec (C)。

ProE笔试答案

ProE笔试答案草绘问答1. 试述Pro/E软件有哪些主要特性答：基于特征、参数化、全相关、单一数据库。

2. Pro/E wildfire3.0的用户界面由哪几部分组成答：工作界面由菜单栏、消息区、仪表板、导航区、工具栏、过滤器、浏览器和图形区组成。

3. 新建Pro/E文件时有哪几种文件类不同类型文件对应的扩展名有什么不同答：草绘建立2D草图文件其后缀名为“.sec”。

零件建立3D零件模型文件其后缀名为“.prt”。

组件建立3D模型安装文件其后缀名为“.asm”。

绘图建立2D工程图其后缀名为“. drw”。

格式建立2D工程图图纸格式其后缀名为“.frm”。

制造NC加工程序制作、模具设计其后缀名为“.mfg”。

报表建立模型报表其后缀名为“.rep”。

图表建立电路、管路流程图其后缀名为“.dgm”。

布局建立产品组装布局其后缀名为“.lay”。

标记注解其后缀名为“.mrk”。

4. 在Pro/E系统中保存文件可采用哪几种方法各方法之间有何区别答：保存、保存副本和备份。

大体上分为两种第一种：先设置工作目录好后保存。

这样每次保存时会默认存到设置的工作夹中。

一般都用这种方法。

第二种：不设置工作夹直接保存这种方式可以自由选择储存路径对于项目设计不使用只适用于练习保存的方法1【文件】菜单→【保存】2单击工作栏上的保存。

5. 试述Pro/E系统中拭除Erase和删除Delete命令的功能区别。

答：拭除Erase从内存中去除。

拭除当前的和不显示的删除Delete从磁盘上去除。

删除旧版本和所有版本实体特征问答1. 何为草绘平面和参考平面二者有何要求答：草绘平面是绘图的平面参考平面是用于确定草绘平面位置的参照。

两平面互相垂直。

都可以是实体平面或基准平面。

2. 在Pro/E系统中建立3D拉伸、旋转、扫描等实体特征的一般步骤有哪些答：3D拉伸拉伸图标---选择草绘基准面---绘制截面图---选择拉伸模式---选择加材料或减材料及其方向---输入深度---确定。

proe考试题库

proe考试题库题库基础知识：单项选择题：1.Pro/E是⼀个（）软件。

D（A）CAD（B）CAM（C）CAE（D）CAD/CAM/CAE2.Pro/E是由（）公司推出的。

A（A）美国PTC（B）美国UG（C）美国UGS公司（D）美国Autodesk公司3.下⾯不属于三维造型软件的是（）。

B（A）Pro/E（B）Protel（C）Solidwork（D）UG4.下⾯哪重功能Pro/E不能完成？（）D（A）三维造型（B）⼯程图（C）运动仿真（D）⽂档编辑5.Pro/E不能应⽤于哪个⾏业？（）D（A）航空航天（B）汽车制造（C）NC加⼯（D）服装设计6.使⽤（）键可以使模型回到标准视图观察⾓度。

A7.（A）Ctrl+D（B）Ctrl+M（C）Shift+M（D）Shift+D8.Pro/E建模的基本单位是（）C（A）图元（B）约束（C）特征（D）拉伸9.消息不同时，提⽰图标不同，表⽰出错的图标是（）。

D10.（A）（B）（C）（D）11.解决尺⼨和约束冲突的⽅法是（）。

D（A）删除图元（B）删除点（C）删除制束（D）删除约束或尺⼨12.连续多次选择图元时需要使⽤（）键和选取项⽬⼯具。

A13.（A）Ctrl（B）Shift（C）Enter（D）Alt11.8、消息不同时，提⽰图标不同，表⽰提⽰的图标是（）。

A11.9（A）（B）（C）（D）12.控制尺⼨显⽰的按钮是（）。

B13.（A）（B）（C）（D）14.对称约束的符号是（）。

A（A）→←（B）——（C）⊥（D）∥15.⽔平向右书写⽂字在屏幕上拾取点的顺序是（）。

A16.（A）先下点，后上点，两点竖直对齐（B）先上点，后下点，两点竖直对齐（C）先左点，后右点，两点⽔平对齐（D）先右点，后左点，两点⽔平对齐17.保存草绘时，默认的⽂件扩展名为（）。

B18.（A）.dwg（B）.sec（C）.drw（D）.iges19.保存零件时，默认的⽂件扩展名为（）。

creo三维练习题

creo三维练习题精品文档creo三维练习题————线————————封—— :—码—号—证—份—身—密—————————— :—名—姓————国家制造业信息化培训中心国家制造业信息化三维CAD认证试题B1、在计算机上完成所有试题。

、收到试题解压，并将文件夹名改成“班级+姓名”，考试中所有的文件都存放在该文件夹中。

、考完后压缩并发送提交。

一、按下图创建实体模型并创建工程图要求:实体文件名为st1.prt，工程图文件名为st1.drw，并放在ST1文件夹中。

二、使用给出的零件装配出模型并创建说明:装配所需的零件文件在“轮子装配”文件夹下，零件完全约束。

要求:将装配文件保存到“轮子装配”文件夹下，其装配文件名字为st3.asm。

Creo综述Creo软件目前是世界上最流行的高端三维设计软件，功能涵盖企业整个产品开发流程:从产品的工业设计，到产品详细设计，三维数字化仿真，三维数字化制造，三维可视化协同。

独特的Creo整体解决方案使PTC公司遥遥领先。

该方案将工业设计、机械设计、设计仿真、生产以及信息技术1 / 5精品文档等完整地集成在产品开发环境中，使每个解决方案均可在我们独特的开放结构中共享最新的、最准确的产品信息。

PTC公司提出的单一数据库、参数化、基于特征、全相关及工程数据再利用等概念改变了MDA的传统观念，并已成为当今MDA领域的新标准。

PTC利用此概念开发的MDA产品——Creo软件实现了将设计至生产的过程集成在一起，让所有的用户同时进行同一产品的设计、制造和PDM管理工作，即并行工程。

PTC在2003年推出的Pro/Engineer Wildfire使得MCAD领域进入了一个新的时代。

2010年10月，PTC再一次掀起了MCAD领域的又一次变革，发布了全新的Creo 设计软件系列，旨在为使用 CAD 软件的公司解决长期困扰他们的问题。

Creo 将带来四项突破性的技术，一举解决在可用性、互操作性、技术锁定和装配管理方面积聚已久的难题。

07级模具09年秋《Proe》期末考试

二零零九年秋季东莞XXXXXXXX学校期末考试07级模具专业《Pro/E》试卷姓名：________班级：_________得分：___________ 一．填空题（每空1分，共20分）1．Pro/Engineer 是国参数技术公司于1988年首创的参数化设计软件包，它集中了CAD/CAM的功能。

2．Pro/Engineer 3.0工作窗口是由、、、。

3．平移：按住键盘键，并按住鼠标的键拖动，可以移动视图的位置。

4．旋转：按住鼠标键拖运，就可以旋转图形的显示方向。

（2分）5．缩放：按住键盘键，并按住鼠标的键往上或往下拖动，可以移动视图的大小。

往上即为视图，往下即为视图。

（后面两空请填写放大或缩小）。

6．按住键盘上的键，再重复单击鼠标键，可以选择多个像素。

二．选择题（每题2分，共20分）1．请选择一种创建实体时，需要轨迹的方法是。

A．拉伸 B.旋转 C.扫描 D.混合2．下列那一种模型显示的方式为线框模型。

A. B. C. D.3．下面那一组操作是矩形绘制的正确操作。

①单击鼠标中键②单击鼠标左键两下确定两个角点③单击矩形绘制命令按钮A.①②③B.③②①C.②③①4. 下面那一组操作是标注圆弧半径的正确操作。

①移动鼠标到放置尺寸处单击鼠标中键②单击鼠标左键选择需要标注的圆或圆弧，此时圆或圆弧变红③单击工具栏上标注命令按钮A.①②③B.③②①C.②③①5．下列那一种操作可以不需要中心线的是。

A.对称尺寸的标注 C.旋转生成实体B.拉伸生成实体三．判断题（每题1分，共20分）1.文件保存单击“文件”菜单下的“保存”命令，可以将当前文件保存到磁盘中。

但Pro/E 不会像其他应用软件一样，在关闭窗口之前提示用户保存文件，要求用户主动进行保存。

2.Pro/E 关闭其中某一个文件的窗口，以结束对该文件的操作，但是该文件仍然会在进程中驻留，且占用内存。

3．分割命令可以将图元分成多个小段，成为各自独立的线段。

4．图形中有同样的图元可以通过复制来提高绘图效率，复制的同时还可以以图元进行旋转、缩放等操作。

proe考试题库

题库基础知识：单项选择题：1.Pro/E是一个（）软件。

D（A）CAD (B）CAM （C) CAE （D）CAD/CAM/CAE 2.Pro/E是由（）公司推出的。

A（A) 美国PTC （B) 美国UG(C）美国UGS公司（D) 美国Autodesk公司3.下面不属于三维造型软件的是( ）。

B（A）Pro/E （B) Protel （C）Solidwork （D）UG4.下面哪重功能Pro/E不能完成?( ）D（A）三维造型（B）工程图（C）运动仿真(D) 文档编辑5.Pro/E不能应用于哪个行业？（）D(A）航空航天（B）汽车制造（C) NC加工（D）服装设计6.使用（）键可以使模型回到标准视图观察角度.A（A）Ctrl+D （B）Ctrl+M （C）Shift+M (D) Shift+D7.Pro/E建模的基本单位是( ）C(A）图元（B）约束（C）特征（D）拉伸8.消息不同时,提示图标不同,表示出错的图标是（）.D(A）（B) （C）（D）9.解决尺寸和约束冲突的方法是（）。

D（A）删除图元（B) 删除点（C)删除制束（D）删除约束或尺寸10.连续多次选择图元时需要使用（)键和选取项目工具.A（A）Ctrl (B）Shift (C）Enter （D）Alt11.8）。

A （A）(B）（C）（D）12.控制尺寸显示的按钮是（）。

B(A）（B）（C）(D）13.对称约束的符号是（）。

A（A) →←（B) ——（C）⊥(D）∥14.水平向右书写文字在屏幕上拾取点的顺序是（）。

A（A）先下点，后上点，两点竖直对齐（B)先上点，后下点,两点竖直对齐(C)先左点，后右点,两点水平对齐(D)先右点，后左点，两点水平对齐15.保存草绘时，默认的文件扩展名为（).B（A) 。

dwg （B）。

sec (C)。

drw （D).iges16.保存零件时,默认的文件扩展名为（)。

D（A）.dwg （B).sec (C)。

三明学院历年三维Proe考题整理教学内容

三明学院历年三维P r o e考题整理首先掌握一些基础的操作：如下五图熟练掌握以下考题就解决了大部分的问题，望初学者认真学习三维CAD工程师考试试卷A卷考试时间150分钟，总分100分一、考试要求：1.在E盘中新建“学号-姓名拼音”命名的文件夹,考试的全部文件保存在此文件夹下。

其中选择题及判断题的答题结果以Word格式存盘，命名为“答题结果”；绘图题命名及存盘方式见题目具体要求。

2.按照老师的要求上传到指定位置。

二、考试题目（一）.选择题。

（每小题1分，共5分。

）1. 当镜向草图实体时，____几何关系被增加。

（）A. 镜向B. 对称C. 共线D. 相等2. 图样上一般的退刀槽，其尺寸的标注形式为：（）A.槽宽×直径或槽宽×槽深B.槽深×直径C.直径×槽宽D.直径×槽深3. 一张A1幅面图纸相当于____张A3幅面图纸。

（）A.2B.3C.4D.54. 产品图样中所标注的尺寸，未另加说明时，则指所示机件的____。

（）A. 最后完工尺寸B. 原坯料尺寸C. 加工中尺寸D. 参考尺寸5. 按所给定的主、左视图，下列相对应的俯视图正确的是____。

（）A B C D（二）.判断题。

（每小题1分，共5分。

）1. 视图主要用来表达机件的外部结构形状，一般只画机件的可见部分，必要时才画出其不可见部分。

（）2.齿轮的分度圆线应用细实线来表示。

（）3. 在车间一般工艺条件下可以保证的公差，在零件图形上不必注出尺寸公差。

（）4. 某图样的标题栏中的比例为1:2，表达某一局部结构而单独画出的图形上方标注的比例是l:l，则此图形应称为局部放大图。

（）5. 无论是外螺纹或内螺纹，在剖视或断面图中的剖面线都应画到牙顶线。

（）（三）.绘图题。

（共90分）1. 根据给定各零件图，建立其三维模型。

文件名按给定零件名称存盘。

（40分）2.参照给定的装配示意图，建立其三维装配模型。

PROE 考试全部理论试题汇编

PROE 考试全部理论试题汇编PRO/E 考试全部理论试题汇编1:创建工程图中增加投影视图是指什么, A:用户自定义投影视角的视图B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图 D:产生与其它视图无从属关系的独立视图答案:C2:创建可变截面扫描特征时，若在关系式中使用Trajpar控制参数值变化，则在扫描终至点Trajpar的值为什么,A:0B:0.5C:1D:0.1答案:C3:以下哪一项不属于基准曲线的建立方式, A:开放轨迹B:草绘C:投影D:两次投影答案:A4:以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚,A:选定轨迹B:增加参照C:替换D:指定厚度答案5:关于装配中下列叙述正确的是哪个,A:装配中将要装配的零、部件数据都放在装配文件中 B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束 D:装配中不能直接修改零件的几何拓扑形状答案:B6:在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照, A:圆柱度B:垂直度C:平行度D:同心度答案:A7:建立拔模特征时拔模角度的有效范围是多少, A:-10度——10度B:-15度——15度C:-30度——30度D:-45度——45度答案8:模具模型中的参考模型指的是什么,A:模具元件B:模具设计依据的产品C:模具基础元件D:模架类型答案:B9:利用边界成型Boundaries建构曲面时会怎样, A:相邻的边界线不可为相切曲线B:相邻的边界线不可平行C:相邻的边界线不可相交D:相邻的边界线不可共面答案:A10:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么,A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B11:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个, A:单个B:链C:环路D:目的链答案:B12:通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么,A:裁剪拷贝Copy by trim B:高级 AdvancedC:裙边SkirtD:着色Shadow答案:C13:若要变更原有特征的属性和参照，应使用哪个操作,A:修改B:重新排序C:重定义D:设置注释答案:C14:参照面与绘图面的关系是什么, A:?B:?C:相交D:无关答案:B15:草绘中圆弧的绘制有多少种绘制方式, A:2种B:3种C:4种D:5种答案:C16:创建基础扫描特征的基本步骤是什么, A:第一条轨迹定义——第二条轨迹定义——截面定义 B:截面定义——扫描轨迹定义C:扫描轨迹定义——截面定义D:扫描轨迹定义——第一截面——第二截面答案:C18:以下哪个选项不属于旋转特征的旋转角度定义方式, A:可变的B:特殊角度(90度的倍数)C:至平面D:穿过下一个答案:B19:以下选项中，不属于Pro/E十大基本模块类型的是哪个, A:零件B:组件C:制造D:特征答案20:以下哪个选项，用来产生分模面与参考模型相交的曲线,A:侧面影像曲线SilhouetteB:着色 ShadwC:裙边SkirtD:交截答案:A21:建立浇道，流道，浇口等应该使用哪个选项, A:模具模型B:特征C:修改D:充模答案:B22:标注如图示，截面图元对中心线的直径的步骤是什么, A:点击目标图元——点击中心线——点击目标图元——放置 B:点击中心线——点击目标图元——放置C:双击目标图元——点击中心线——放置D:点击中心线——点击目标图元——点击中心线——放置答案:A23:视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个,A:投影视图B:辅助视图C:一般视图D:局部(详尽)视图答案:C24 ro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态,A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:定点答案:C25:若在特征中先后使用两关系?d1=Sin30，?d2=4 *d1 则d2的值为什么, A:0.5B:1C:1.5D:2答案26:对右图的零件进行模具设计，凸肋部分应采用什么处理, A:斜销B:滑块C:镶件D:顶针答案:B27:装配时对某两个面使用对齐约束或匹配约束的区别是什么, A:对齐使两个面指向一致，匹配使两个面指向相反 B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A28:Molding(铸模)选项，可用来干吗, A:定义开模动作B:建立模具元件C:建立成品模型D:建立模具体积块答案:C29:使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样,A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点答案:C30:对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个,A:边链B:曲面——曲面C:边——曲面D:边对答案:A多选题31:建立分型面的常用方法有哪些,A:使用曲面创建与编辑工具构建 B:使用着色功能C:使用侧面影像曲线产生裙边特征 D:骨架折弯答案:ABC32:特征间建立父子关系的方法有哪些, A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照 C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC33:图示图形可作为什么的截面图形, A:,拉伸,薄板伸出项B:,旋转,实体伸出项C:,拉伸,曲面D:,草绘,曲线答案:ACD34:利用哪些阵列所建立的特征可以超过放置平面,A:一般B:相同C:变化D:圆形答案:AC35:为了成功建立分模曲面，必须满足什么, A:分模曲面必须与工件或模具体积块完全相交以期能形成分割B:分模曲面不能自我相交C:分模曲面必须连续并相切D:以上都不正确答案:AB36:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法,A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积 C:建立相应的实体特征然后切割D:NC后置处理答案:BC37:边界曲面有哪三种类型,A:扭曲曲面B:混合曲面C:圆锥曲面D:N侧曲面答案:BCD38:以下述说正确的有哪些,A:完成装配体创建后可任意更改零件文件的文件名 B:使用匹配或对齐约束时，可对偏距输入负值 C:爆炸图只能由系统自动定义，不可以人工定义 D:可以在装配环境下创建零部件答案:BD39:曲面中下列说法正确的是哪些, A:曲面中黄色线是边界线 B:曲面中黄色线是棱线C:面中紫色线是棱线D:棱线间可以放置倒圆角特征答案:ACD40:约束 = 可用来指定什么, A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD41:按圆角半径定义方式分，简单倒圆角包括哪些类型,A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD42:创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点,A:有相同长度的边B:有相同数目的边(图元)C:起始点有对应关系D:有相同属性的图元答案:BC43:对曲面进行延拓后产生的曲面部分有哪些类型, A:相同曲面B:近似曲面(齿形曲面)C:延拓方向(直平面)D:相切曲面答案:ABCD44:在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现,A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化 D:使用关系搭配基准图形控制截面参数变化答案:ABCD45:装配组件时使用对齐约束可以是什么, A:使样条线重合B:使实体平面或基准面互相平行且指向相同 C:使点与点重合D:使基准轴共线答案:BCD46 ro/E软件的基本特性是什么,A:3-D实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD47:以下关系式格式有效的是哪些, A ENGTH=2*WIDTH B:d2 =tan60C =W*50%D:d1=50*trajpar+50答案:ABD48:基准点的用途有哪些,A:作为建立其它基准特征的参考点 B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD49:对于曲面创建中的,封闭终点,与,开放终点,述说正确的是哪些,A:拉伸、旋转、扫描、混合特征中都能出现此选项B:选择封闭终点时，截面图形应封闭 C:选择封闭终点时，截面图形不能封闭D:扫描曲面中，封闭终点时，扫描轨迹应封闭答案:AB50:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法, A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理答案:BC判断题51:在文件菜单中，保存副本与文件备份是没区别的，只有拭除文件与删除文件有区别。

三维CAD工程师考试试卷（ProE）

三维CAD⼯程师考试试卷（ProE）全国计算机辅助技术认证考试三维CAD ⼯程师考试试卷（ProE-CAD 设计）考试时间150分钟，总分100分⼀、根据零件图，建⽴个零件的三维模型(⼯程图)，并回答问题。

(84分)(1) 根据零件⼯程图图1-1的题⽬设计要求和设计意图完成建模（12分），并回答问题（4分）。

（单位：mm ）已知：A=76, B=76, C=38, D=12.5⼯程图1-1步骤图1-2要求：1．求步骤图1-2-b中模型的表⾯积是________。

(A)52559.54(B)52777.42(C)52985.02(D)53182.352．步骤图1-2-c中模型的重⼼是________。

(A)X=0.00 Y=0.19 Z=24.11(B) X=0.00 Y=0.18 Z=22.67(C) X=0.00 Y=0.19 Z=23.15(D) X=0.00 Y=0.19 Z=23.633．步骤图1-2-e中模型的体积是________。

(A)330937.61(B)326307.70(C)327952.76(D)329497.344．修改参数A=77, B=77, C=37, D=13时，步骤图1-2-e中模型的⾯积是________。

(A)52546.81(B)52154.58(C)52301.76(D)52432.52答案：(2) 根据零件⼯程图图2-1的题⽬设计要求和设计意图完成建模（12分），并回答问题（4分）。

（单位：mm）已知：A=85, B=165, C=80, D=28⼯程图2-1步骤图2-2要求：1．求步骤图2-2-a 中模型的表⾯积是________。

(A)42365.65 (B)40863.06 (C)41359.19 (D)41860.062．步骤图2-2-c 中模型的重⼼是________。

(A) X=7.45 Y=21.07 Z=-5.10 (B) X=7.55 Y=20.86 Z=-5.03 (C) X=7.65 Y=20.65 Z=-4.98 (D) X=7.75 Y=20.44 Z=-4.923．步骤图2-2-d 中模型的体积是________。

proe考试题库

题库基础知识：单项选择题：1.Pro/E是一个（)软件。

D（A）CAD （B）CAM （C）CAE （D）CAD/CAM/CAE 2.Pro/E是由（）公司推出的。

A（A) 美国PTC (B）美国UG(C）美国UGS公司（D）美国Autodesk公司3.下面不属于三维造型软件的是（).B(A）Pro/E （B）Protel （C）Solidwork （D）UG4.下面哪重功能Pro/E不能完成？（）D(A）三维造型（B）工程图（C）运动仿真（D）文档编辑5.Pro/E不能应用于哪个行业?（）D（A）航空航天（B）汽车制造（C）NC加工（D）服装设计6.使用（）键可以使模型回到标准视图观察角度。

A（A）Ctrl+D （B）Ctrl+M （C) Shift+M (D）Shift+D7.Pro/E建模的基本单位是( ）C（A）图元（B）约束（C）特征（D）拉伸8.消息不同时，提示图标不同，表示出错的图标是（）.D（A）（B）（C）（D）9.解决尺寸和约束冲突的方法是（）。

D(A) 删除图元(B）删除点(C）删除制束（D) 删除约束或尺寸10.连续多次选择图元时需要使用（)键和选取项目工具.A（A）Ctrl (B) Shift （C）Enter (D）Alt11.8、消息不同时，提示图标不同，表示提示的图标是（）.A（A）（B）（C）(D）12.控制尺寸显示的按钮是（）。

B（A）（B）(C）(D）13.对称约束的符号是（）。

A(A）→←（B）——(C）⊥（D）∥14.水平向右书写文字在屏幕上拾取点的顺序是（）。

A(A) 先下点，后上点，两点竖直对齐（B）先上点，后下点，两点竖直对齐（C)先左点，后右点,两点水平对齐（D）先右点，后左点，两点水平对齐15.保存草绘时，默认的文件扩展名为( ）。

B（A）.dwg （B）。

sec （C）.drw （D）.iges16.保存零件时,默认的文件扩展名为( )。

D（A) 。

三维设计师考试题库及答案

三维设计师考试题库及答案一、单项选择题1. 在3ds Max中，以下哪个命令用于创建一个基本的几何体？A. CreateB. ModifyC. HierarchyD. Utilities答案：A2. 在Maya中，哪个工具用于在场景中移动对象？A. Move ToolB. Rotate ToolC. Scale ToolD. Select Tool答案：A3. 在Blender中，哪个视图显示了对象的前视图？A. Front ViewB. Back ViewC. Left ViewD. Right View答案：A4. 在Cinema 4D中，哪个命令用于将多个对象合并为一个？A. GroupB. MergeC. JoinD. Combine答案：C5. 在犀牛软件（Rhino）中，哪个命令用于创建一个圆？A. CircleB. EllipseC. ArcD. Line答案：A二、多项选择题1. 在3ds Max中，以下哪些是修改器（Modifiers）？A. ExtrudeB. BevelC. BendD. Mirror答案：ABCD2. 在Maya中，以下哪些是基本的建模工具？A. ExtrudeB. RevolveC. LoftD. Sweep答案：ABCD3. 在Blender中，以下哪些是渲染引擎？A. CyclesB. EeveeC. LuxCoreD. Blender Render答案：ABD4. 在Cinema 4D中，以下哪些是粒子系统？A. Thinking ParticlesB. X-ParticlesC. MoGraphD. RealFlow答案：AC5. 在犀牛软件（Rhino）中，以下哪些是曲面建模工具？A. SurfaceB. NURBSC. PolySurfaceD. Patch答案：ABCD三、判断题1. 在3ds Max中，使用“Array”修改器可以创建对象的阵列复制。
