CREO2.0教程-第1章-操作界面
CREO2.0新增功能及操作详解
图3.1.1
图3.1.3
图3.1.2
图3.1.4
Page 9/23
三．新增功能之二
3.1动态剖切
动态剖切功能可对零、组件进行多方向剖切。在产品设计时方便用户对产品细部进行检查等作用
其它
删除旧版本和垃圾文件
3
4-8
4 4 5 5 6 6 7 7 8
9-22
9-10 11-13 14-18 19-20 21-22
23
23
Page 2/23
一．界面简介
Page 3/23
二．新增功能之一
2.1命令搜索
使用功能区管理命令,你可能会觉得有些担忧无法找到你最喜欢的特点和命令。点击命令将打开一个搜索域,然后您可以 键入命令关键字，如图1。这是一个动态列表不断更新你的命令。当你看到你需要的命令只需点击它，证明此功能非常 方便。
2.4带锥度拉伸
拉伸特征有了一个新的选项即“添加锥度”，如图5，这个命令和拔模有点相似，该功能有助于提高设计师效率和减少 模型特征数量。
Page 5/23
二．新增功能之一
2.5新的编辑功能
当某个特征被编辑的时候，我们会发现很多有趣的事： （1）被编辑的特征以橙色加亮 （2）特征尺寸或拖动手柄被显示出来 （3）基于草绘的特征，其草绘线也会被显示出来 （4）拖动手柄可以改变特征的形状和位置尺寸，并且得到实时预览，如图，并且可以同时编辑多个特征，因为模型是 动态再生完全可以胜任，而且是实时预览。
图3.1.6
图3.1.8
Creo2.0 作业设计说明书
目录第一章零件设计 (1)1.1 新建零件模型 (1)1.2 选取拉伸特征命令 (2)1.2.1定义界面草图 (2)1.2.2绘制截面草图 (3)1.2.3定义拉伸属性 (3)1.2.4完成特征创建 (4)1.3进一步拉伸 (5)1.4拉伸切除 (6)1.5拉伸端面 (6)1.6拉伸上座台面 (7)1.7拉伸上台座 (8)1.8拉伸顶面 (9)1.9拉伸定位块 (10)1.10拉伸切除孔 (12)1.11拉伸腿定位块 (13)1.12 渲染...................................... 错误！未定义书签。
第二章装配与运动仿真. (15)2.1 装配模型过程 (15)2.1.1 新建装配文件 (15)2.1.2 装配第一个零件 (16)2.1.3 装配第二个零件 (17)2.1.4 装配第三个零件 (19)2.1.5 装配第四个零件 (20)2.1.6 装配第五个零件 (21)2.1.7 装配第六个零件 (22)2.1.8 装配第七个零件 (23)2.1.9 装配第八个零件 (24)2.1.10装配第九个零件 (25)2.2 装配体的运动仿真 (26)2.2.1 凸轮连接 (26)2.2.2 添加伺服电机 (27)2.2.3 机构分析 (28)第三章典型元件有限元分析 (29)3.1 打开零件 (29)3.2 进入【simulate】 (29)3.3 定义零件的材料 (30)3.4 定义零件的受力类型 (31)3.5 定义零件承载载荷 (32)3.6 定义零件的约束类型 (32)3.7 划分网格 (33)3.7 建立静态分析 (35)3.8进行有限元分析 (36)3.9 建立模态分析 (36)第四章典型零件的NC设计 (38)4.1 新建制造文件 (38)4.2 新建参照模型 (39)4.3 创建工件 (40)4.4 设置操作 (41)4.5 设置刀具 (43)4.9 创建NC序列和刀具路径 (44)4.10 后处理 (46)第六章心得体会 (49)致谢 (50)第一章零件设计1.1 新建零件模型Step1.单击【新建】按钮，此时系统弹出图1-1所示的文件“新建”对话框。
Croe parametric课件第1章 Creo parametric 2.0入门[精]
![Croe parametric课件第1章 Creo parametric 2.0入门[精]](https://img.taocdn.com/s3/m/29c6e9c9168884868662d695.png)
1.4.2 系统颜色设置
表1-2 “系统颜色”选项卡中的选项含义
选项
含义
颜色配置会对系统颜色产生影响。默认颜色配置是白色背景。
“颜色配置”列表
默认 深色背景
将颜色配置重置为默认的Creo Parametric颜色配置 在深色背景上显示图元。
白底黑色
在白色背景上显示黑色图元。
“图形”节点
自定义
将颜色配置重置为配置文件设置所定义的配置。
1.1.1 PTC的发展过程
1985年PTC公司建立于美国波士顿，开始参数化建模软件的开发。1988 年首款三维建模软件Pro/ENGINEER V1.0诞生，通过12年的努力， Pro/ENGINEER成为当时三维建模软件中最顶尖的产品。从建立以来，PTC公 司为顶尖的客户提供高级服务，也收购了很多重要的公司，从成立到现在， 先后收购了近20家高端公司，包括最近的Planet metrics、Relex software 等等。2012年最新产品 Creo parametric 2.0诞生，是PTC公司又一次的跃 进。
用于设置模型相切边界的显示形式，共有“实 线”、“不显示”、“虚线”、“中心线”和“灰 色”5种形式。
“基准显示” 选项组
勾选或取消勾选基准图元的前的复选框，显示或隐藏基准图元。
“尺寸、注 释、注解和位 号显示设置” 选项组
“显示缆、ECAD和管道元件的位号”复选框
使每个指定为“缆”中连接器或作为ECAD元 件导入的装配元件，带着位号出现在 3D 装配视 图中。
“尺寸的小数位数”文本框 “尺寸和求解器
精度”选项组
“草绘器求解时采用的相对精度”文本框
输入标注尺寸的小数位数。 较小的相对精度可以增加草绘的几何精度。
Creo2.0数控加工说明书
《综合性实验》任务书一、设计题目：零件的CAD/CAM综合设计二、设计目的综合性实验是开设《三维CAD》、《机械CAD/CAM》、《机械制造学》、《数控机床》课程之后进行的一个综合性、实践性教学环节。
在系统学习CAD/CAM技术的基本原理、基本方法以及机床数控技术的基础上，着重培养学生借助计算机进行机械产品的设计、制造和系统集成的综合应用能力。
其目的：1.掌握产品的计算机辅助设计过程和方法，培养利用计算机进行结构设计的能力。
2.掌握零件的计算机辅助制造过程和方法，培养数控编程及加工仿真的能力。
3.通过应用PRO/ENGINEER，训练和提高CAD/CAM的综合运用能力。
三、设计任务本设计以某一具体的机械零件为设计对象（零件图见附图）。
主要设计任务：1．三维CAD造型：熟悉并掌握机械CAD/CAM软件PRO/ENGINEER的草绘模块、零件模块进行三维CAD造型。
2．拟定工艺路线：根据三维几何模型，拟定该零件的数控加工工艺路线（需选择毛坯、机床、刀具、切削用量、夹具辅具量具等）；3. 数控加工程序设计：在Pro/Engineer软件平台下，设计数控加工程序，包括描述选择确定数控加工的部位、加工方法、加工机床、刀具、切削用量等，根据数控机床的具体情况选定数控系统的种类与型号，生成数控加工程序；4. 数控加工仿真：在Pro/Engineer软件平台下，根据前面得到的数控加工程序进行数控加工仿真，考虑工件由毛坯成为零件过程中形状、尺寸的变化，检查刀具与被切工件轮廓的干涉情况和检查刀具、夹具、机床、工件之间的运动碰撞等，完成几何模型的计算机仿真加工；5. 数控程序与程序传输：根据数控机床的具体情况选定数控系统的种类与型号，生成通过了计算机仿真的合格零件的数控加工程序，并将数控加工程序传输给加工中心机床；6．编写设计说明书。
四、设计要求1、要求设计过程在计算机上完成。
2、设计说明书用计算机打印（A4纸，1万字左右）。
creo 2.0教程
模块 1 : Creo Parametric 基本建模过程介绍
Creo Parametric 2.0 简介
目标
成功完成此模块后，您将能够：
n 通过审查邻接零件的设计参数准备零件模型设计。 n 按照要求的设计参数创建新的零件模型。 n 通过组装新零件模型和现有零件模型创建装配。 n 创建包含视图、尺寸和标题区的新零件模型的 2D 绘图。
图 2 -“重命名”对话框
图 3 - 模型版本
了解基准显示选项
可在图形窗口中独立控制基准图元和基准标记的显示。
n 基准图元包括： – 基准平面 – 基准轴 – 基准点 – 坐标系
n 基准标记包括： – 平面标记显示 – 轴标记显示 – 点标记显示 – 坐标系标记显示
图 1 - 基准显示选项
图 2 - 基准标记显示
图 1 - 文件夹浏览器窗格
了解 Web 浏览器
Web 浏览器是一种可使您能够执行上下文相关任务的嵌入式 Creo Parametric 窗口。
n 您可以执行下列任务： – 浏览文件系统。 – 预览 Creo Parametric 模型。 – 打开 Creo Parametric 模型。 – 浏览并导航 Web 页面。 – 设置工作目录。 – 剪切/复制/粘贴/删除文件夹 和对象。
了解显示样式选项
可在图形窗口中修改模型的显示样式。
n 显示样式选项： – 利用边着色 – 利用反射着色 – 着色 – 消隐 – 隐藏线 – “线框”(Wireframe)
图 1 - 显示样式选项
分析基本 3D 方向
在 Creo Parametric 图形窗口中操控设计模型的 3D 方向。
n 键盘/鼠标方向：
– 简化表示 – 视图方向 – 造型状态 – 横截面 – 分解状态 – 层状态
最全面的Creo2.0教材

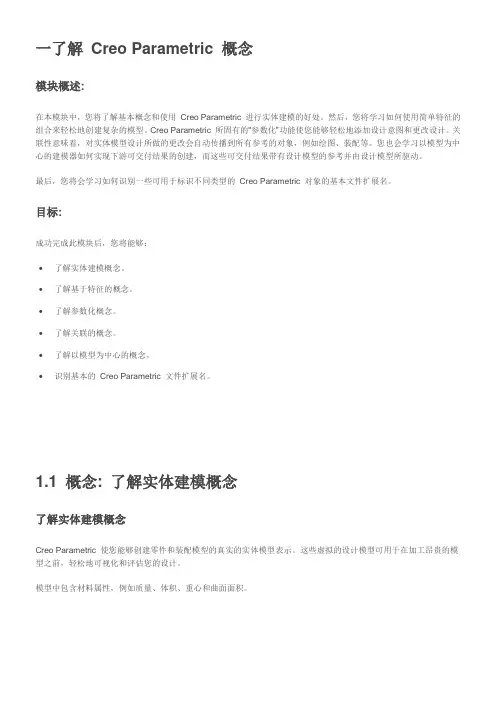

一了解Creo Parametric 概念模块概述:在本模块中，您将了解基本概念和使用Creo Parametric 进行实体建模的好处。
然后，您将学习如何使用简单特征的组合来轻松地创建复杂的模型。
Creo Parametric 所固有的“参数化”功能使您能够轻松地添加设计意图和更改设计。
关联性意味着，对实体模型设计所做的更改会自动传播到所有参考的对象，例如绘图、装配等。
您也会学习以模型为中心的建模器如何实现下游可交付结果的创建，而这些可交付结果带有设计模型的参考并由设计模型所驱动。
最后，您将会学习如何识别一些可用于标识不同类型的Creo Parametric 对象的基本文件扩展名。
目标:成功完成此模块后，您将能够：•了解实体建模概念。
•了解基于特征的概念。
•了解参数化概念。
•了解关联的概念。
•了解以模型为中心的概念。
•识别基本的Creo Parametric 文件扩展名。
1.1 概念: 了解实体建模概念了解实体建模概念Creo Parametric 使您能够创建零件和装配模型的真实的实体模型表示。
这些虚拟的设计模型可用于在加工昂贵的模型之前，轻松地可视化和评估您的设计。
模型中包含材料属性，例如质量、体积、重心和曲面面积。
图 2 - 质量属性随着从模型中添加或移除特征，这些属性也将更新。
例如，如果向模型添加孔，则模型的质量会减少。
此外，在将实体模型放置到装配中时，实体模型可启用公差分析和间隙/干涉检查。
图 1 - 干涉检查1.2 概念: 了解基于特征的概念了解基于特征的概念Creo Parametric 是一种基于特征的产品开发工具。
模型是使用一系列易于了解的特征而非使人混淆的数学形状和图元进行构建的。
模型的几何定义是由所使用特征的类型和放置每个特征所用的顺序进行定义的。
每个特征都基于先前的特征，并可参考先前特征中的任何一个，从而能够使设计意图被构建到模型中。
通常，每个特征都非常简单，但将其添加到一起时，它们会形成复杂的零件和装配。
教学课件：《Creo2.0中文版实用教程》
右键：用于选中对象，在绘图区，单击鼠标右键显示相应的快捷菜单。
任务五 设置系统配置文件
任务目的：
在本任务中，将Creo Parametric 使用选择的系统单位和绘图标准改为 ISO标准。
六、绘制中心矩形
1. 进入Creo Parametric 2.0的草绘环境，单击“中心矩形”按钮 2. 在绘图区的合适位置单击鼠标左键，确定中心矩形的第一点，然后移动 鼠标至合适位置后单击鼠标左键，单击鼠标中键，完成中心矩形的绘制。
七、绘制平行四边形
1.进入Creo Parametric 2.0的草绘环境，单击“平行四边形”按钮
任务一：二维草图的绘制
十二、绘制圆角
1.圆形圆角
2. 圆角修剪
3.椭圆形圆角
任务一：二维草图的绘制
4. 椭圆形修剪
任务一：二维草图的绘制
十三、绘制倒角
1. 打开光盘文件“光盘/项目二/任务一/zhou.prt” 2. 单击“倒角”命令，在绘图区左上方的水平和垂直直线上依次单击鼠 标左键，绘制倒角 3.用第三步一样的方法绘制其他倒角，单击鼠标中键，完成倒角的绘制
任务实施：
一、绘制一般直线
1. 进入草绘环境，单击“线”命令，再单击“线链”按钮 。
2. 单击直线的起始位置点，单击直线的终止位置点
任务一：二维草图的绘制
二、绘制相切直线
1. 进入Creo Parametric 2.0的草绘环境 2. 在 选项卡中单击“线”命令中的“直线线切”按钮。 3.在第一个圆或弧上单击一点，在第二个圆或弧上单击与直线相切的位 置点，单击鼠标中键，完成相切直线的绘制
CREO20培训教程
CREO2.0培训教程一、引言CREO是一款功能强大的3D设计软件，广泛应用于产品设计和制造领域。
本文档旨在为您提供CREO2.0的基础培训教程，帮助您快速上手并掌握软件的基本操作。
二、软件安装与启动1.软件安装：请从官方网站或其他可信渠道CREO2.0安装包，并按照提示完成安装过程。
2.软件启动：安装完成后，在桌面或开始菜单中找到CREO2.0的图标，双击即可启动软件。
三、界面与基本操作1.界面布局：CREO2.0的界面主要由菜单栏、工具栏、浏览器、绘图区、状态栏等组成。
2.基本操作：在绘图区，您可以使用鼠标进行旋转、平移、缩放等操作，以便更好地观察和编辑模型。
四、草图绘制1.绘制直线：在工具栏中找到“直线”工具，并在绘图区绘制所需的直线。
2.绘制圆：在工具栏中找到“圆”工具，并在绘图区绘制所需的圆。
3.绘制矩形：在工具栏中找到“矩形”工具，并在绘图区绘制所需的矩形。
4.尺寸标注：在工具栏中找到“尺寸”工具，并在绘图区标注所需的尺寸。
五、特征建模1.拉伸：在工具栏中找到“拉伸”工具，选择草图并设置拉伸参数，即可创建拉伸特征。
2.旋转：在工具栏中找到“旋转”工具，选择草图并设置旋转参数，即可创建旋转特征。
3.扫描：在工具栏中找到“扫描”工具，选择轨迹和草图，并设置相关参数，即可创建扫描特征。
4.倒角：在工具栏中找到“倒角”工具，选择边线并设置倒角参数，即可创建倒角特征。
六、装配设计1.新建装配文件：在菜单栏中选择“文件”-“新建”-“装配”，即可创建一个新的装配文件。
2.导入零件：在菜单栏中选择“插入”-“共享”-“组件”，选择所需的零件文件，即可将零件导入装配文件。
3.装配约束：在工具栏中找到“装配约束”工具，选择相应的约束类型，并设置约束参数，即可将零件装配在一起。
七、工程图绘制1.新建工程图：在菜单栏中选择“文件”-“新建”-“绘图”，即可创建一个新的工程图文件。
2.导入模型：在菜单栏中选择“插入”-“模型”-“模型项目”，选择所需的模型文件，即可将模型导入工程图。
Creo 2.0操作教程
林清安专栏Creo 2.0视窗操作原则如下：1.可打开数个视窗，且各视窗可在不同模块下运作2.视窗之间的切换直接在 视窗 / 窗口下的文件清单中选择文件名称：以 视窗 / 激活作切换：先以鼠标点取该视窗的“边界”，使该视窗成为最上层的视窗，再按，该视窗即变为工作视窗若有数个视窗，则视窗最上方注明-活动的，即为工作视窗直接以鼠标点选该视窗，则该视窗并不会成为工作视窗，视窗之切换务必以-命令为之。
3.可按快速访问工具栏的，或用文件 / 关闭或视图 / 关闭将目前的工作视窗关闭注意事项：关闭视窗时，视窗上之文件并不会自动存盘-若要存盘，则必须在关闭视窗前先选取⌝文件 /做存盘的动作若工作视窗为主视窗，则按-文件/ 并不会关闭主视窗，仅将主视窗之文件关闭，但此文件仍存在作业阶段中若不小心关闭了某个视窗，则毋需担心此视窗之文件会消失，文件仍存在作业阶段中-⌝用文件 / → （正确翻译：在作业阶段中），将文件由作业阶段中叫回文件缩放/平移/旋转鼠标直接控制零件旋转：按下鼠标滚轮零件缩放：滚动鼠标滚轮零件平移：Shift+按下鼠标滚轮使用命令控制动态定向(1) ：对旋转中心进行零件旋转(2) ：以屏幕的水平轴、铅直轴或屏幕的垂直方向做为基准轴，以旋转零件亦可在类型字段中选择首选项（正确中文翻译：偏好设置），设置对物体上的某个点、边或轴、坐标系等做旋转零件的标准方向图文教程用途命令「标准方向」可为等角图(Isometric)或不等角图(Trimetric)设置标准方向为等角图或不等角图设置图层图文教程用途图层树设置图层的范例(1) 打开零件layer-1.prt(2)创建图层helmet，图层内容为(3)创建图层curves，图层内容为安全帽，然后隐藏此图层所有的曲线，然后隐藏此图层(4)创建图层head，图层内容为(5)创建图层picture，图层内容为头盔的影像图，人头，然后隐藏此图层然后隐藏此图层，并取消helmet图层的隐藏(6)取消head图层的隐藏(7)将人头设置为黄色(8)将安全帽设置为深蓝色产生零件的截面基准特征及其标记的显示基准特征及其标记将基准特征的标记显示写入配置文件基准平面简介图文教程基准特征概论基准 (Datum) 为特征的一种基准特征的主要用途：创建3D几何模型时的参考几何例如：一个圆孔可以一条基准轴当成其中心线此基准轴可做为圆孔半径标注的基准亦可创建相对于圆孔基准轴的其它特征基准特征可分为：基准平面、基准轴、曲线、点、坐标系基准平面简介基准平面的用途(1)标注尺寸(2)决定3D零件的方位(3)做为草绘平面(4)产生剖面基准平面的方向基准平面有正向与负向利用基准平面来设置3D物体的方向时，需指定正向那一侧的面所应朝向的方向创建基准平面的步骤图文教程(1)按(2)由现有零件选取点、线、面等参考几何基准平面的案例基准轴简介图文教程创建基准轴的步骤(1)按(2)由现有零件选取点、线、面等参考几何草图绘制的流程图文教程1. 画几何外型2. 标注尺寸及设置约束条件3. 修改尺寸数值草图绘制的命令架构绘制线条简介编辑线条简介图文教程动态删除线条按，选取线条，被选取到的线条即被删除裁剪/延伸线条按，选取两条线，则系统自动裁剪或延伸两条线分割线条按，选取两条线的交点，则两条线分别在交点处被切成两段镜像线条选取线条→ 按→ 选取中心线→ 所选的线条镜像至另一侧移动/缩放/旋转线条按，进行线条的移动、缩放或旋转复制线条选取线条，按及编辑线条范例修改样条曲线标注尺寸图文教程圆或圆弧的尺寸标注(1) 半径&直径(2) 旋转草图之直径角度标注(1)两线段夹角(2)圆弧长度和角度圆锥弧的尺寸标注按画圆锥弧，尺寸会自动标注，包括：两端点间之相对位置尺寸、两端点之角度尺寸、rho值rho值愈大，则圆锥弧越膨； rho值愈小，则圆锥弧越扁圆锥弧的尺寸包含两个端点的角度尺寸，若欲改变角度尺寸的标注方式，则其流程如下：(1) 选曲线，(2) 选曲线的一个端点（以做为旋转轴），(3) 选中心线（以做为角度标注参考线），(4) 以鼠标滚轮指定角度尺寸摆放的位置样条曲线的尺寸标注。
Creo2.0完全学习手册
Creo2.0完全学习⼿册Creo2.0完全学习⼿册1 Creo 2.0⼊门1.1 Creo2.0简介1.1.1 Creo2.0的设计模式1.1.2 Creo核⼼概念1.1.3 Creo主要应⽤模块1.1.4 Creo主要优点1.2 Creo Parametric2.0⼯作界⾯1.2.1 Creo Parametric 2.0的初始界⾯1.2.2 Creo Parametric 2.0的⼯作界⾯1.3 ⽂件操作1.3.1 实战—设置⼯作⽬录1.3.2 实战—新建⽂件1.3.3 实战—打开⽂件1.3.4 实战—保存⽂件1.3.5 实战—备份⽂件1.3.6 实战—关闭⽂件1.3.7 实战—拭除⽂件1.3.8 实战—删除⽂件1.4 视图操作1.4.1 视图选项卡1.4.2 设置视图显⽰1.4.3 实战—设置常⽤视图1.4.4 实战—设置模型显⽰1.4.5 实战—⿏标调整视图1.5 综合实战—创建螺钉零件2 草图绘制与编辑2.1 草绘模式2.1.1 草绘模式简介2.1.2 进⼊草绘模式2.2 设置草绘模式2.3 绘制图元2.3.1 绘制点和坐标系2.3.3 绘制直线和中⼼线2.3.4 实战—绘制U型垫⽚草图2.3.5 绘制矩形2.3.6 实战—绘制⾯板零件草图2.3.7 绘制圆和椭圆2.3.8 实战—绘制底座零件草图2.3.9 绘制圆弧2.3.10 实战—绘制不同类型的圆弧2.3.11 绘制样条曲线2.3.12 实战—样条曲线绘制⼿柄轮廓2.3.13 调⽤“调⾊板”绘制图形2.3.14 实战—调⾊板绘制正六边形2.3.15 绘制构造线2.4 标注尺⼨2.4.1 实战—标注线性尺⼨2.4.2 实战—标注径向尺⼨2.4.3 标注⾓度2.4.4 标注弧长尺⼨2.4.5 实战—标注对称尺⼨2.4.6 实战—标注椭圆半轴2.4.7 实战—标注样条曲线尺⼨2.4.8 实战—标注周长尺⼨2.4.9 实战—标注基线尺⼨2.5 修改尺⼨2.5.1 显⽰与关闭尺⼨2.5.2 修改尺⼨2.5.3 实战—修改阶梯图形尺⼨值2.6 ⼏何约束2.6.1 约束类型2.6.2 实战—创建约束2.6.3 锁定约束2.6.4 解决过约束2.6.5 删除约束2.7 编辑⼆维图元2.7.1 选取图元2.7.3 实战—分割图元2.7.4 圆⾓、倒⾓2.7.5 实战—旋转调整⼤⼩2.7.6 实战—删除段2.7.7 拐⾓图元2.7.8 实战—复制、粘贴图元2.8 添加⽂字注释2.9 草图的诊断2.9.1 着⾊封闭环2.9.2 突出显⽰开放端2.9.3 重叠⼏何2.9.4 特征要求2.10 综合实战—绘制缺⼝垫⽚草图3 基准特征3.1 基准平⾯3.1.1 基准平⾯概述3.1.2 创建基准平⾯的步骤3.1.3 实战—在油杯模型上创建基准⾯3.2 基准轴3.2.1 基准轴概述3.2.2 创建基准轴的步骤3.2.3 实战—偏⼼轴上创建基准轴3.3 基准点3.3.1 基准点概述3.3.2 创建基准点的步骤3.3.3 实战—⽀座上创建基准点3.4 基准曲线3.4.1 基准曲线概述3.4.2 创建基准曲线的步骤3.4.3 实战—电器插头上创建基准曲线3.5 基准坐标系3.5.1 基准坐标系概述3.5.2 实战—连杆上创建基准坐标系3.6 显⽰和隐藏基准3.7 综合实战—创建⽀座的基准特征4 基础特征建模4.1 进⼊零件建模环境4.2 拉伸特征4.2.1 【拉伸】选项卡4.2.2 拉伸特征类型4.2.3 拉伸截⾯4.2.4 拉伸深度4.2.5 实战—创建连杆4.3 旋转特征4.3.1 旋转创建⾯板4.3.2 旋转特征的类型4.3.3 旋转⾓度4.3.4 实战—创建扇形摆轮4.4 扫描特征4.4.1 【扫描】选项卡4.4.2 扫描的截⾯变化4.4.3 实战—创建钻头模型4.5 混合特征4.5.1 【混合】选项卡4.5.2 混合的分类4.5.3 实战—创建花瓶4.6 扫描混合特征4.7 综合实战—创建监控器模型5 ⼯程特征5.1 孔特征5.1.1 简单孔特征5.1.2 标准孔特征5.1.3 实战—创建管接头上的孔5.2 倒⾓特征5.2.1 边倒⾓特征5.2.2 拐⾓倒⾓特征5.2.3 实战—创建⽀座倒⾓5.3 倒圆⾓特征5.3.1 倒圆⾓5.3.2 ⾃动倒圆⾓5.3.3 实战—创建车床拨叉上的圆⾓5.4 壳特征5.4.1 创建壳特征5.4.2 实战—创建推⽃模型5.5 筋特征5.5.1 筋的分类5.5.2 创建轨迹筋5.5.3 创建轮廓筋5.5.4 实战—在法兰盘上创建筋特征5.6 拔模特征5.6.1 拔模特征简介5.6.2 创建拔模特征5.6.3 实战—插座外壳上创建拔模特征5.7 实战—创建减速器盖6 曲⾯特征6.1 创建曲⾯6.1.1 拉伸曲⾯6.1.2 实战—拉伸曲⾯创建波形钢板6.1.3 旋转曲⾯6.1.4 实战—创建⼿柄曲⾯模型6.1.5 混合曲⾯6.1.6 实战—创建吹风机出风⼝曲⾯6.1.7 扫描曲⾯6.1.8 实战—创建门把⼿6.1.9 扫描曲⾯6.1.10 实战—填充⿏标底端⾯6.2 编辑曲⾯6.2.1 偏移曲⾯6.2.2 合并曲⾯6.2.3 延伸曲⾯6.2.4 修剪曲⾯6.2.5 加厚曲⾯6.2.6 实体化曲⾯6.2.7 实战—创建⽿机模型6.3 边界混合曲⾯6.3.1 单⽅向边界混合6.3.2 双⽅向边界混合6.3.3 使⽤⽤影响曲线6.3.4 实战—创建⾃⾏车座曲⾯模型6.4 综合实战—创建风扇叶轮7 特征的编辑7.1 复制、粘贴特征7.1.1 复制、粘贴特征的操作7.1.2 实战—复制键槽7.2 缩放模型7.2.1 缩放模型的操作7.2.2 实战—通过缩放修改螺栓的规格7.3 镜像特征7.3.1 镜像特征的操作7.3.2 实战—镜像玩具猪⽿朵特征7.4 阵列特征7.4.1 尺⼨阵列7.4.2 实战—绘制电视机箱散热孔7.4.3 ⽅向阵列7.4.4 实战—⼿机按键阵列7.4.5 轴阵列7.4.6 实战—棘轮上的齿阵列7.4.7 表阵列7.4.8 曲线阵列7.4.9 实战—创建收⾳机后盖⾳孔7.4.10 点阵列7.4.11 参考阵列7.4.12 填充阵列7.4.13 实战—创建吹风机进风孔7.5 修改模型特征7.5.1 编辑特征7.5.2 编辑特征定义7.5.3 隐含与恢复特征7.5.4 隐藏特征7.5.5 插⼊特征7.5.6 特征重新排序7.5.7 特征组7.5.8 删除特征7.5.9 实战—⽀撑座模型的特征编辑7.6 综合实战—创建汽车轮胎模型8 模型的测量与分析8.1 模型的测量8.1.1 实战—测量距离8.1.2 实战—测量⾓度8.1.3 实战—测量曲线的长度8.1.4 实战—测量⾯积8.1.5 实战—计算坐标间的转换8.1.6 实战—测量曲柄模型8.2 模型分析8.2.1 实战—分析质量属性8.2.2 实战—分析横截⾯质量属性8.2.3 实战—齿轮的质量和截⾯分析8.2.4 实战—分析配合间隙8.2.5 实战—装配体中的⼲涉8.2.6 实战—风扇外壳组件的模型分析8.3 曲线与曲⾯的分析8.3.1 实战—分析曲线的曲率8.3.2 实战—分析曲⾯的曲率8.3.3 实战—壳体零件的曲率分析8.4 综合实战—叶轮的测量与分析9 装配设计9.1 装配简介9.1.1 装配环境9.1.2 装配的⼀般过程9.2 装配约束9.2.1 实战—固定约束9.2.2 实战—距离约束9.2.3 实战—重合约束9.2.4 实战—平⾏约束9.2.5 实战—法向约束9.2.6 实战—居中约束9.2.7 实战—共⾯约束9.2.8 实战—相切约束9.2.9 实战—⾓度偏移约束9.2.10 实战—万向节的装配9.3 装配中的元件操作9.3.1 打开元件9.3.2 删除元件9.3.3 元件复制9.3.4 元件的参考阵列9.3.5 元件的尺⼨阵列9.3.6 实战—深沟球轴承的装配9.4 综合实战—发动机的装配10 钣⾦设计10.1 钣⾦基础知识10.1.1 钣⾦设计概述10.1.2 进⼊钣⾦设计环境10.1.3 钣⾦设计界⾯介绍10.2 创建钣⾦壁10.2.1 钣⾦壁概述10.2.2 创建钣⾦壁10.2.3 创建附加钣⾦壁10.2.4 扭转钣⾦壁10.2.5 钣⾦壁的延伸10.2.6 实战—创建钣⾦⾦属护罩10.3 创建⽌裂槽10.3.1 ⽌裂槽概述10.3.2 实战—创建封合的附加平整壁10.4 钣⾦的折弯10.4.1 钣⾦折弯概述10.4.2 钣⾦折弯类型10.4.3 实战—创建钣⾦指甲钳10.5 钣⾦的展平10.5.1 钣⾦展平概述10.5.2 普通钣⾦展平10.5.3 横截⾯驱动的展平10.5.4 扯裂并展平钣⾦10.5.5 实战—盒⼦的钣⾦展平10.6 其他钣⾦操作10.6.1 拐⾓⽌裂槽10.6.2 钣⾦的折弯回去10.6.3 钣⾦的平整形态10.6.4 实体转换为钣⾦件10.7 综合实战—创建打⽕机⾦属护套11 ⼯程图设计11.1 进⼊⼯程图设计环境11.2 创建⼯程图视图11.2.1 ⼀般视图11.2.2 详细视图11.2.3 实战—绘制阶梯轴的详细视图11.2.4 投影视图11.2.5 实战—创建⽀座的投影视图11.2.6 辅助视图11.2.7 实战—绘制斜⽀架的辅助视图11.2.8 旋转视图11.2.9 实战—创建阀体模型的旋转视图11.3 创建剖视图11.3.1 实战—创建全剖⾯视图11.3.2 实战—创建半剖视图11.3.3 实战—创建局部剖视图11.3.4 实战—创建旋转剖视图11.3.5 实战—阶梯剖视图11.4 标注⼯程图尺⼨11.4.1 尺⼨显⽰11.4.2 ⼿动标注尺⼨11.4.3 标注尺⼨公差11.4.4 尺⼨编辑11.4.5 标注⼏何公差11.4.6 标注表⾯粗糙度11.4.7 使⽤注解⽂本11.4.8 实战—减速器上盖⼯程图标注11.5 绘图表11.5.1 创建表格11.5.2 编辑表格11.6 综合实战—创建箱体零件⼯程图12 综合实战—⿎风机机构的设计12.1 创建元件12.1.1 ⿎风机外壳12.1.2 发动机机体12.2 创建组件12.2.1 创建⿎风机组件12.2.2 创建发动机组件12.2.3 创建总装配组件12.3 创建⼯程图12.4 运动仿真附录CD页思维导图防⽌博客图床图⽚失效，防⽌图⽚源站外链：思维导图在线编辑链接：。
Creo2.0使用介绍
与Proe 4.0相同的导航栏，包括模 型树、文件夹路径和收藏夹 3/31
零件模式下的工具栏
组件模式下的工具栏
工程图模式下的工具栏
4/31
三、常用功能的设置位置 大部分的设置都可在选项菜单里找到：文件---选项
基本涵盖常用的设置选项
5/31
3.1 映射键和工作目录：选项菜单---环境
3.2 背景颜色：选项菜单---系统颜色---颜色配置
以后者的内容为准，读取 config内的各项设置
环境变量
$CREO2表示D:\Creo2这一路径， 这一行代码的意思是告诉Creo打印字体的配置 文件在D:\Creo2：\font文件夹里 所以最好的习惯是，把所有的配置文件放在起始位置的文件夹内，由config.pro 指定各项配置的文件路径，这样即使重装电脑也不会有影响 20/31
line_style_standard 控制局部视图或者断裂视图的边界线为细实线
default_view_label_placement 控制默认视图标签（A-A）的位置
26/31
5.3 轨迹文件（trail.txt）
Creo每一次启动都会生成一个trail.txt文件，用于记录用户的每一个操作，默认 情况下会保存在起始位置，日积月累会变成垃圾文件，通常我们都需要清除这 些文件来释放硬盘空间。（但这些文件也不是没有用处的，我们可以通过回放 轨迹文件来找回丢失的模型，遇到Creo意外关闭时尤其重要的！） 首先我们可以在config.pro里定义轨迹文件的保存位置，trail_dir D:\temp，然后 我们可以选择选择手动删除这些文件，或者让Creo每次启动自动清理之前的轨 迹文件，只保留最新的一个文件。 1、新建一个txt文档，输入如下内容， 保存为bat批处理文件，这样我们每一 次双击运行这个文件时就会删除 D:\temp下的轨迹文件。 2、找到D:\Program Files\PTC\Creo 2.0\Parametric\bin\parametric.psf，打 开后在最后增加一行 RUN="D:\Creo2\bat\del.bat“
林清安教授ProE Creo 2.0零件设计视频教程--图文教程(第一节)
1. Creo Parametric2.0特性简介Creo 2.0参数式设计的特性1.三维实体模型•将设计概念以最真实的模型在屏幕上呈现出来•随时计算出产品的体积、面积、质心、重量等•了解产品的真实性2.单一数据库•随时由三维实体模型产生二维工程图，而且自动标示工程图尺寸•不论在三维或二维工程图上作尺寸修正，其相关的二维工程图或三维实体模型均自动修改，同时装配、模具、NC加工编程等相关设计也会自动修改可确保数据的正确性避免反复修正的耗时性3.以特征作为设计单位•以最自然的思考方式从事设计工作如钻孔、挖槽、圆角等充分掌握设计概念设计过程中导入制造观念●◆․▲•以特征作为数据存取的单元可随时对特征做顺序调整、插入、删除、重新定义等修正动作4.参数式设计•设计者只须更改尺寸参数，几何及图形立即依照尺寸变更 避免发生人为改图的疏漏情形减少许多人为改图的工作时间与人力消耗免费观看本节视频，请访问：/article-6567-1.html以简例探讨Creo 2.0参数式设计的特性由下列简例，我们可了解：1.如何以特征化的方式来做零件的造型设计2.参数式设计的过程3.三维零件如何与组合图及二维工程图整合在一起4.Creo 2.0如何表达设计理念【步骤1】建立茶杯圆柱外形【步骤2】挖空圆柱【步骤3】加把手【步骤3】进一步修饰整体的造形设计把手做圆角杯口做圆角免费观看本节视频，请访问：/article-6568-1.html林清安教授将录制全套Creo 2.0视频教程，免费发布！1.视频数量：共计10套视频教程，视频总时长超过100小时2.软件版本：Creo 2.03.视频内容：Creo 2.0零件设计、Creo 2.0曲面设计、Creo 2.0造型设计、Creo 2.0模具设计、Creo 2.0钣金设计、Creo 2.0零件装配、Creo 2.0 NC加工、 Creo 2.0工程制图、Creo 2.0动态机构仿真、Creo 2.0 Mechanica应力分析与优化4.教程授权：完全免费5.免费观看：Creo 2.0 全套视频教程内容由三部分组成：图文教程、有声视频AVI、实例part本套Creo 2.0全套视频教程内容全部由林清安教授亲自主讲，精心制作，力求让您的学习更系统和更有效。
CREO20基础培训教程-(带特殊条款)
CREO20基础培训教程-(带特殊条款)CREO2.0基础培训教程一、引言CREO是一款由PTC公司开发的计算机辅助设计（CAD）软件，广泛应用于产品设计和制造领域。
CREO2.0是该软件的最新版本，具备强大的设计、分析、仿真和制造功能。
本教程旨在帮助初学者快速掌握CREO2.0的基本操作，为后续深入学习奠定基础。
二、CREO2.0安装与启动1.CREO2.0安装包：请访问PTC官方网站，适用于您操作系统的CREO2.0安装包。
2.安装CREO2.0：双击的安装包，按照提示完成安装。
安装过程中，请确保安装路径、许可证信息等设置正确。
3.启动CREO2.0：安装完成后，在开始菜单中找到CREO2.0，启动。
三、CREO2.0基本操作1.界面布局：CREO2.0的界面主要包括菜单栏、工具栏、浏览器、绘图区和状态栏。
通过菜单栏和工具栏，您可以访问CREO2.0的各项功能。
2.鼠标操作：在CREO2.0中，鼠标左键用于选择和操作对象，右键用于打开快捷菜单，中键用于平移和旋转视图。
3.常用快捷键：熟练掌握快捷键可以提高操作效率。
例如，Ctrl+C复制，Ctrl+V粘贴，Ctrl+Z撤销等。
4.视图控制：通过视图控制工具栏，您可以调整视图的显示方式，如正视、俯视、左视等。
四、CREO2.0基本绘图功能1.绘制草图：草图是三维建模的基础。
在CREO2.0中，您可以通过草图工具绘制直线、圆、矩形等基本图形。
2.创建基本特征：基于草图，您可以创建拉伸、旋转、扫描等基本特征，构建三维模型。
3.编辑特征：通过编辑工具，您可以修改特征的大小、位置和形状。
还可以对特征进行阵列、镜像等操作。
4.装配设计：CREO2.0支持自顶向下的装配设计。
您可以将多个零件组装成组件，并检查干涉情况。
五、CREO2.0工程图绘制1.创建工程图：在CREO2.0中，您可以从三维模型工程图。
工程图包括视图、尺寸、公差、注释等要素。
2.视图布局：通过视图布局工具，您可以调整视图的位置和比例，使工程图更加清晰、直观。
CREO2.0教程-第1章-操作界面.
1.6.4 装配模块：用来将多个零部件组装成 一个完整的产品模型，以检查设计是否合理。 此外，在装配的过程中也可以对零件进行修改。
1.6.5 工程图模块：用来为零件模型制作二 维工程图，供生产加工人员使用。工程图通常 由多种视图（如投影图、局部图等）和一些标 注（如尺寸、注释等）组成。
1.7 识别文件扩展名 ： 1.7.1 .prt - 此扩展名表示零件对象；
1.3 了解参数化的概念 Creo Parametric 模型由值驱动，并使用尺 寸和参数来定义模型中特征的尺寸和位置。如果 修改某特征尺寸的值，则该特征会相应地更新。 然后，此更改便会自动传播到模型中相关的特 征，并最终更新整个零件。如下示例：
零件的形状 （孔的大小） 被改变
修改孔特 征的尺寸
1.4 数据全相关性：Pro/E软件的所有模块都 是相关的，例如当用户修改零件的形状时，其 对应的工程图也会自动得到更新。
2.9 编辑模型属性，如设置材料、挠性、单位等：文 件---准备---模型属性
3.1 新建文件
选择“文件”>“新建”菜单，或者单击工具栏中的 “创建新对象”按钮，将打开 “新建”对话框， 取消“使用缺省模板”复选框的选中状态，单击 “确定”按钮，此时打开 “新文件选项”对话框， 单击 “使用默认模板”，然后单击“确定”按钮， 即可新建一个零件模型文件。
原位置 的视图 新位置 的视图
视图平移 方向引线
4.2 利用工具按钮调整视图
下面以零件视图举例
重新调 整视图 缩小 显示样 式 视图管理 器 旋转 中心
放大
重绘当前视 图
选择视图
基准显示 过滤器
注释显 示过滤 器
：选择视图按钮。用来创建各种平面视图。
Creo2.0创建绘图及工程图教程
Creo2。
0工程图阶梯剖视图与局部剖图视教程1。
阶梯剖视图现在做以上零件的阶梯剖视图（主要针对3个孔)在工程图中，双击要转剖切面的那个视图,出现如下对话框。
出现上图的对话框,选择截面.选择2D横截面，点绿色的“+”号出现下图的菜单管理器偏移—双侧-单一—完成，输入截面名称输入完成出现下图对话框选择“使用先前的”，确定出现如图所示的草绘窗口，绘完点“草绘"中的“完成”，再点下图的确定，这样阶梯剖视就出来了。
然后再截面视图上右键，添加箭头，选取主视图。
完成箭头添加2。
局部剖视双击要局部剖视的视图选择“截面”选择刚才的A，局部，选择局部截面的点。
然后应用就有了局部剖视。
绘图简介模块概述：利用绘图，您可以对 Creo Parametric 零件和装配的设计进行存档。
为此，您可以将模型视图放置在绘图页面上，然后将详图项目（如尺寸、注解和表）添加到绘图上。
在使用 Creo Parametric 创建绘图之前，了解绘图开发流程至关重要。
了解完成后的绘图的元素也非常重要。
在本模块中，您将学习如何使用绘图格式和绘图模板在 Creo Parametric 中创建简单的绘图.还将为您介绍绘图的不同元素，包括绘图视图、尺寸和表。
还将学到如何使用绘图功能区用户界面,通过它可以快速方便地完成细节任务.目标：成功完成此模块后,您将能够：•说明 Creo Parametric 绘图开发过程。
•描述完成后的绘图的元素.•通过手动添加绘图视图和详图项目来创建绘图.•使用绘图模板来创建绘图。
•介绍绘图功能区用户界面.•绘图功能区用户界面用于完成细节任务。
创建新绘图模块概述:要创建绘图，您必须指定格式或页面大小并选择默认的绘图模型。
此外,您可以使用绘图模板在绘图上自动创建视图和放置其它详图项目.在本模块中，您将学习如何通过指定格式或页面大小并选择绘图模型来创建绘图。
将学习如何通过配置预定义绘图视图和其它详图项目的位置来创建绘图模板。
CREO2.0教程-第1章-操作界面
当用户创建或编辑某些特征时，操控板的上方会 出现特征工具的操控面板，这些控制面板大都包 含一个控制区。
控制区
在控制区中， 按钮用来暂停当前操作； 按钮用来 恢复暂停执行的操作； 按钮用来预览当前特征的 效果； 按钮用来完成当前操作； 按钮用来取消 当前操作。
2.1.4 状态栏与选取过滤器
状态栏位于操控板的下方，当用户将鼠标光标移 至某个命令或按钮的上方时，CREO会立即在该区 域说明该命令或按钮的功能。 在面对由众多特征构成的复杂模型时，会发生无 法顺利选取目标对象的情况，此时可通过设置 “过滤器”来限制能够选取的对象类型。
：这几个按钮表示分别以线框、隐藏线、 消隐和着色模式显示零件模型。
线框
隐藏 线
消隐
着色
4.3 使用菜单命令调整视图
除了可以利用鼠标和 “视图”工具栏来调 整视图外，在“视图” 下拉菜单中同样包含 了一些用于视图调整 的基本操作命令
着色：为模型使用临时着色，此时基准平面、 基准轴、基准点和基准坐标系都会自动隐藏。
3.3 设置工作目录
选择“文件”>“管理会话” >“设置工作目录”菜单， 打开“选取工作目录” 对话框，在“查找范围” 列表中指定一个文件夹， 单击“确定”按钮，即 可完成新目录的设置。 注意此方法只能设置临 时工作目录
3.4 保存与备份文件
在“文件”菜单中，用来保存文件的命令包括 “保存”、“保存副本”和“备份”3个。 保存：将当前文件以原名保存到当前设置的工 作目录或其原来的目录下，此时不能更改文件 名称。该命令的作用和“文件”工具栏中的 “保存活动对象”按钮相同。
1.2 了解基于特征的概念 Creo Parametric 是一种基于特征的产品开 发工具。模型是使用一系列易于了解的特征而非 使人混淆的数学形状和图元进行构建的。 下面举例说明基于特征的概念：见下图
Creo工作界面与基本操作
2.3 Creo2.0文件操作
1、设置工作目录： 2、创建新文件：
主要的文件类型包括： 草绘：2D草图绘制，扩展名为 .sec 零件：3D零件设计、3D板金设计等，扩展名 为 .prt 装配：3D装配设计、机构运动分析等，扩展名 为 .asm 制造：模具设计、NC加工编程等，扩展名：模 具设计为.asm、NC加工编程为 .mfg 绘图：2D工程图制作，扩展名为 .drw
2.2 Creo2.0 工作界面
命令群组简介
“文件”选项卡：新建文件、文件存取与管理 “模型”选项卡：包括所有的零件建模工具 “分析”选项卡：模型分析与检查工具 “注释”选项卡：创建和管理模型的3D注释 “渲染”选项卡：对模型进行渲染，通过材质、场景等设置，得到
高质量的逼真显示 “工具”选项卡：建模辅助工具 “视图”选项卡：模型显示的详细设定 “柔性建模”选项卡：对模型的直接编辑 “应用程序”选项卡：切换到其他应用模块，如模具设计、机构仿
出“醉翁亭”的位置的，作者在此运用了怎样的艺术手法。
明确：首先以“环滁皆山也”五字领起，将滁州的地理环境一笔勾出，点出醉翁亭坐落在群山之中，并纵观滁州全貌，鸟瞰群山环抱之景。接着作者将“镜头”全景移向局部，先写“西南诸峰，林壑尤美”，醉翁亭坐落在有最美的林壑的西南诸峰之中，视野集中到最佳处。再写琅琊山“蔚然而深秀”，点山“秀”，照应上文的“美”。又写酿泉，其名字透出了泉与酒的 关系，好泉酿好酒，好酒叫人醉。“醉翁亭”的名字便暗中透出，然后引出“醉翁亭”来。作者利用空间变幻的手法，移步换景，由远及近，为我们描绘了一幅幅山水特写。2．第二段主要写了什么？它和第一段有什么联系？明确：第二段利用时间推移，抓住朝暮及四季特点，描绘了对比鲜明的晦明变化图及四季风光图，写出了其中的“乐亦无穷”。第二段是第一段
