线性扫描伏安法分析

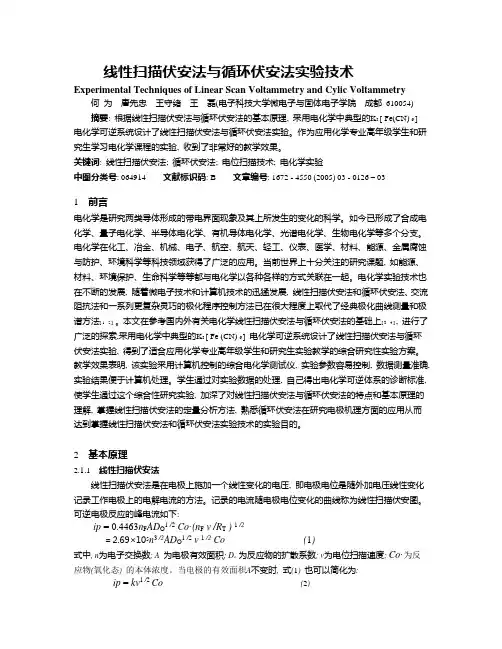

线性扫描伏安法与循环伏安法实验技术
线性扫描伏安法与循环伏安法实验技术Experimental Techniques of Linear Scan Voltammetry and Cylic Voltammetry 何为唐先忠王守绪王磊(电子科技大学微电子与固体电子学院成都610054) 摘要: 根据线性扫描伏安法与循环伏安法的基本原理, 采用电化学中典型的K3 [ Fe(CN) 6 ]电化学可逆系统设计了线性扫描伏安法与循环伏安法实验。
作为应用化学专业高年级学生和研究生学习电化学课程的实验, 收到了非常好的教学效果。
关键词: 线性扫描伏安法; 循环伏安法; 电位扫描技术; 电化学实验中图分类号: 064914文献标识码: B文章编号: 1672 - 4550 (2005) 03 - 0126 – 031前言电化学是研究两类导体形成的带电界面现象及其上所发生的变化的科学。
如今已形成了合成电化学、量子电化学、半导体电化学、有机导体电化学、光谱电化学、生物电化学等多个分支。
电化学在化工、冶金、机械、电子、航空、航天、轻工、仪表、医学、材料、能源、金属腐蚀与防护、环境科学等科技领域获得了广泛的应用。
当前世界上十分关注的研究课题, 如能源、材料、环境保护、生命科学等等都与电化学以各种各样的方式关联在一起。
电化学实验技术也在不断的发展, 随着微电子技术和计算机技术的迅猛发展, 线性扫描伏安法和循环伏安法、交流阻抗法和一系列更复杂灵巧的极化程序控制方法已在很大程度上取代了经典极化曲线测量和极谱方法[ 1 - 2 ] 。
本文在参考国内外有关电化学线性扫描伏安法与循环伏安法的基础上[ 3 - 4 ] , 进行了广泛的探索,采用电化学中典型的K3 [ Fe (CN) 6 ] 电化学可逆系统设计了线性扫描伏安法与循环伏安法实验, 得到了适合应用化学专业高年级学生和研究生实验教学的综合研究性实验方案。
教学效果表明, 该实验采用计算机控制的综合电化学测试仪, 实验参数容易控制, 数据测量准确, 实验结果便于计算机处理。
第4章 线性扫描伏安法
§1．2
线性扫描示波极谱法的分类 线性扫描示波极谱法可分为：
单扫描(single-Sweep)：加一次电压。叫扫描一
次。单扫描法是指在同一汞滴上只加一次扫描电 压，记录i-E曲线一次，待汞滴落下后，再在第二 滴汞滴上同样加一次电压。 多扫描(multi-sweep)：多扫描法则指在同一汞 滴上连续多次地施加扫描电压。
对于滴汞电极，将
代入上式，得
式中，α为转移系数，n α为电极反应中决定速度步 骤的电子转移数。 α <1，而n α ≤n，因此，不可逆 过程的峰电流ip不可逆< ip可逆，过程愈不可逆， ip愈小， 峰高也愈低。对于完全不可逆过程，如氧在汞电极 上还原，甚至不出现峰。这样可减小氧波对测定的 干扰。 由式可见，不可逆过程的峰电流ip仍与c*和v1/2成正 比。
图8 离子A和B共存时 l—E曲线
§3．2不可逆极谱波 设电极反应 假设(1)电流由电极反应速率所控制；(2)超电压大于0.12／n伏，逆反 应可忽略；(3)电极电位是时间的线性函数
(4)电极上的扩散为线性扩散。
式中，
是个函数，其图形如图9所示。
图9
的峰值为0.282，
，得25 ℃时峰电流
§3线性扫描极谱理论 §3．1可逆极谱波。 1．受扩散控制的极谱电流 Randles—Sevcik方程式 Sevcik早在1948年就推导了线性扫描示波极谱可逆电极 反应中线性扩散的电流方程式。 电极反应为
假设： (1)电极反应可逆； (2)电解前溶液中只有Ox，其浓度为c*； (3)Ox和Red均溶于溶液中： (4)滴汞电极上的扩散可看作线性扩散，并将其面积当作固 定。一般在汞滴生长期的最后2秒记录极谱曲线，此时汞滴 面积几乎不变化，没有对流运动的影响。
第4章--线性扫描伏安法分析
25℃时
对于阳极过程的峰电位
25℃时
3．影响峰电流的因素 (1)正去比极化剂浓度c*：当其它条件一定时，峰电流ip与被测物质的浓度c*成 这是线性扫描极谱法定量分析的基础。 (2)电极反应电子数n：当其它条件一定时，得 对决于定同极一谱浓图度峰的的不宽同度离 ，子n愈，大其，n峰愈的大宽，度ip愈愈大窄，，反如之图，7所则示愈。小。同时也
徐国宪等和高鸿等曾验证Randles—Sevcik方程式，认为 Sevcik的常数值过低，Randles的常数比较正确。
2．峰电位与半波电位的关系
可逆电极反应的峰电位Ep，与去极化剂的性质和底液的组成 有关，而与去极化剂的浓度无关。它与经典极谱的半波电位 E1/2有一定的关系。
对于阴极过程的峰电位
锯齿波发生器1产生快速线性变化电压通过电阻R加在电解池2的两极上， 产生的电流在电阻R上引起电位降，将此电位降经垂直放大器3放大后， 输入至示波器5的垂直偏向板上，代表电流坐标；而将电解池两极的电 压经水平放大器4放大后，输入示波器的水平偏向板上，代表电位坐标， 因此，从示波器的萤光屏上就能直接观察电流一电压曲线。
的精确度和重现性，通常采用 简便的导数示波极谱法。 导数极谱是记录di/dE(或di/dt) 对E或d2i/dE2(或d2i/dt2)对E的 关系曲线，通常称为导数极谱 波。 前者为一次导数极谱波，呈一 正峰和一负峰；后者为二次导 数极谱波，呈两正峰和一负峰， 如图11所示。 由图可见，导数波具有较强的 图11 分辨能力。一次导数波两峰间 的流物电值质流的ip”值浓，度i在p’或成一二正定次比条导，件数可下波作与峰为反电定应 量分析的依据。
线性扫描伏安法测定废水中的镉实验报告
线性扫描伏安法测定废水中的镉实验报告一、实验目的本实验旨在通过线性扫描伏安法（Linear sweep voltammetry，LSV）测定废水中的镉（Cd）含量。
线性扫描伏安法是一种常用的电化学分析方法，具有高灵敏度、高选择性以及快速测量的优点。
通过本实验，能够提高对电化学分析方法的理解，掌握线性扫描伏安法的操作流程，并学会用该方法测定废水中的重金属离子。
二、实验原理线性扫描伏安法是一种在电极上施加线性电压扫描的电化学分析方法。
在一定的电位范围内，随着电压的改变，电流也会发生相应的变化。
本实验中，我们将使用此方法测定镉离子在电极上的氧化还原反应。
当电压逐渐增加时，镉离子会从溶液中还原并沉积在电极上，产生电流响应。
通过测量电流响应值，可以推算镉离子的浓度。
三、实验步骤1.准备实验仪器和试剂：线性扫描伏安仪、废水样品、镉标准溶液、恒电位仪、电解电极、磁力搅拌器等。
2.配制镉标准溶液：准确称取一定量的镉标准物质，用超纯水配制成浓度为1000mg/L的镉标准溶液。
3.绘制标准曲线：分别取适量的镉标准溶液，用超纯水稀释至不同浓度，分别为0.1mg/L、0.5mg/L、1.0mg/L、2.5mg/L、5.0mg/L。
在相同的实验条件下，利用线性扫描伏安仪进行测量，绘制电流响应值与镉浓度的关系曲线。
4.测定废水样品：将废水样品进行稀释，使其中镉离子浓度处于标准曲线范围内。
然后，用线性扫描伏安仪进行测量，记录电流响应值。
5.数据处理：根据测量的电流响应值和标准曲线，推算废水样品中镉离子的浓度。
四、实验结果及数据分析1.标准曲线数据：通过线性扫描伏安法测量不同浓度的镉标准溶液，得到电流响应值与镉浓度的关系曲线。
根据曲线拟合得到方程为：y = 0.113x +0.028 （R² = 0.995），其中y为电流响应值，x为镉浓度（单位：mg/L）。
2.废水样品测量结果：通过测量废水样品，得到电流响应值为0.45μA。
仪器分析实验报告：线性扫描伏安法测定废水中的镉
线性扫描伏安法测定废水中的镉含量1111*11111学院广州510275摘要Cd是我国水质监测实施排放总量控制的指标之一。
本实验采用线性扫描伏安法（LSV）方法对废水中的镉离子进行了定量分析。
扫描曲线经过了半微分方法处理处理后的工作曲线在0-80 mg/L范围内的线性相差系数R2为0.9984，结果表明水样中Cd2+的含量为56.7 mg/L，此含量远超过相差规定，必须加以处理方可排放。
方法设备简单、操作简便、分析速度快，有较好的应用前景。
关键词线性扫描伏安法废水镉引言镉（Cd）不是人体的必需元素，Cd的毒性很大在人体主要积蓄在肾脏，引起泌尿系统的功能变化，引发多种疾病。
1955年在日本富山县发生的头痛病，即为Cd污染所致，我国也有受Cd污染稻米的报道。
当水中Cd质量浓度为0.1 mg/L时可轻度抑制地表水的自净作用。
用Cd质量浓度为0.04 mg/L的污水进行农灌时，土壤和稻米明显受到污染。
农灌水中Cd的质量浓度达到0.007 mg/L 时，即可造成污染。
因此Cd是我国水质监测实施排放总量控制的指标之一[1]。
Cd的主要污染源有电镀、采矿、冶炼、染料、电池及其它工业等排放的废水，这些废水排放到水体中引起水质污染。
因此，对水体中有害重金属元素进行检测，保护生态环境就显得很重要[2]。
水和废水中镉的测定，有比色法、原子吸收分光光度法及阳极溶出伏安法、离子选择性电极法、极谱法等[3]。
线性扫描伏安法是指在汞电极上施加一个线性变化的电压，即电极电位是随外加电压线性变化记录工作电极上的电解电流的伏安分析方法，它具有灵敏度高、分辨率高、抗先还原能力强等优点，因此被广泛地应用到了包括有机、无机离子和生物医药物质的分析测定之中。
线性扫描伏安法的工作电极是可极化的微电极，如滴汞电极、静汞电极或其他固体电极；而辅助电极和参比电极则具有相对大的表面积，是不可极化的。
根据电流-电位曲线测得的峰电流与被测物的浓度呈线性关系，可作定量分析[4]。
第4章 线性扫描伏安法分析
❖ 当电子转移反应的速度与传质速度相比，不足以维持Nernst方程时， 体系由可逆过程向不可逆过程转变(见图10)。
图10 扫速对反应可逆性的影响 a．可逆过程 b．不可逆过程
❖ §4 导数示波极谱 ❖ 为减小前波的影响、提高测量
❖ 为使图形稳定、重现，在每滴汞成长至一定面积时才加一次电压，记 录一次电流一电压曲线。例如，国产JP一1A型示波极谱仪，在滴汞成 长的前5秒保持电压为起始电压(即停止扫描)，在后2秒内加入扫描电压， 这样在汞滴后
❖ 期完成一次极谱图。由于汞滴 ❖ 后期面积变化率最小，可消除 ❖ 因面积变化带来的影响。汞滴 ❖ 成长至第7秒时，通过定时线路 ❖ 的继电器敲击电极强制滴落， ❖ 然后又开始新的汞滴，重复前5 ❖ 秒停扫，后2秒记录极谱图。这 ❖ 样每滴汞上的图形是稳定的， ❖ 重现的，如图4所示。
❖图2线性扫描i—E曲线
❖ §1．1线性扫描示波极谱与经典极谱的比较
❖ 线性扫描示波极谱的基本原理与经典极谱相似。其主要区 别在于经典极谱加入电压的速度很慢，一般为2V／10 min (约3mV／s)，记录的电流一电压曲线呈S线，是许多滴汞上 的平均结果；而线性扫描示波极谱，则扫描速度很快，一般 为250mV／s，例如，国产JP一1A型和JP一2型示波极谱仪。 其电流一电压曲线呈峰形，是在一滴汞上得到的(见表1)。
❖ 获得导数极谱波的方法有多种，其中电阻电容导数电路具有结构简单和操作方 便等特点，因此，在一般示波极谱仪上均附设这种导数电路。
❖ 在垂直放大器的输入端，设有RC导数电路，如图12所示。恒定的直流不能通过 y轴放大器，然而可记录法拉第电流在电阻R上所产生电压降的变化率(即 R·di/dt)，因此，在极谱波的残余电流和极限电流部分，导数电流维持在原点， 而极谱波上升的扩散电流部分，导数电流则发生变化。电极上的电压是随时间 呈线性变化的，而其改变率dE/dt为一常数。由于di/dt=di/dE·dE/dt，y轴显示 为di/dE值，所得的极谱波仍是di/dE对E的关系曲线。上述得到的一次导数极谱 波，如再次被导数，则得到二次导数极谱波。
线性扫描极谱和伏安分析特点
•由于电压扫描速度很快且消除了部分充电电流，线性扫描极谱的灵敏度为10-6～10-7mol/L1/21/2p 1/2p 1/22/31/6Ilkovic 605Randles-Sevcik / 3.3d d i n m τA i Kn i i D υcD cn ===经典直流极谱方程：线性扫描极谱方程pc 1/2pa 1/228mV 28mV pc cathode peak pa anode peak E E nE E n=-=+线性扫描极谱峰电位与经典直流极谱半波电位的关系：表示阴极（）峰（）表示阳极（）峰（）•分辨率高，两种物质的半波电位相差100 mV即可以分辨•消除前波对后波的影响•如果线性扫描达到一定电位后，以相同的扫描速度回到原来的起始电位，情况会怎样？•相当于单向扫描变为往返扫描循环伏安（CV，Cyclic Voltammetry）•三角波扫描E24681012141618Time (s)pc 1/2pa 1/2p pa pc 1/21/21/c2p p a p p 2828 (mV) (mV)56Δ (mV)1; υυE E E E n nE E E ni KnD A i c i i =-+=-=≈==循环伏安阴极峰与阳极峰电位关系阴极峰与阳极峰电位关系与线性扫描伏安类；受扩散控制时，循环伏安的峰电流与似描度：扫速成正比循环伏安法的应用•循环伏安作为一种成分分析方法并不比线性扫描伏安法优越（因为循环伏安只是多了一次回扫，灵敏度并没有提高）•但循环伏安是电极过程机理研究的重要手段•可用于研究电极反应的性质、机理及电极过程动力学参数等•对于可逆电极过程来说，循环伏安阳极峰和阴极峰的电位差：p pa pc 56Δ (mV) E E En=-=•实际情况下，△E p 与循环电压扫描中换向时的电位有关，也与实验条件有一定的关系，其值会在一定范围内变化。
一般认为当△E p 为55/n ～65/n mV 时，该电极反应是可逆过程。
循环伏安法与线性扫描伏安法
循环伏安法原理：循环伏安法（CV ）是最重要的电分析化学研究方法之一。
该方法使用的仪器简单，操作方便，图谱解析直观，在电化学、无机化学、有机化学、生物化学等许多 研究领域被广泛应用。
循环伏安法通常采用三电极系统，一支工作电极（被研究物质起反应的电极），一支参比电极（监测工作电极的电势），一支辅助（对）电极。
外加电压加在工作电极与辅助电极之间，反应电流通过工作电极与辅助电极。
对可逆电极过程（电荷交换速度很快），如一定条件下的Fe(CN)63-/4-氧化还原体系，当电压负向扫描时，Fe(CN)63－ 在电极上还原，反应为：Fe(CN)63－＋e - → Fe(CN)64－得到一个还原电流峰。
当电压正向扫描时，Fe(CN)64－在电极上氧化，反应为： Fe(CN)64－ － e - → Fe(CN)63－得到一个氧化电流峰。
所以，电压完成一次循环扫描后，将记录出一个如图2所示的氧化还原曲线。
扫描电压呈等腰三角形。
如果前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。
因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。
应用领域：循环伏安法能迅速提供电活性物质电极反应的可逆性，化学反应历程，电活性物质的吸附等许多信息。
循环伏安法可用于研究化合物电极过程的机理、双电层、吸附现象和电极反应动力学．成为最有用的电化学方法之一。
如通过对未知研究体系的CV 研究，可以获研究对象的反应电位或和平衡电位, 估算反应物种的量，以及判断反应的可逆性。
电化学反应中物种反应的量可以依据Faraday 定律估算，, 其中m 为反应的摩尔量, n 为电极反应中的得失电子数，F 为 图2 氧化还原cv 曲线图图1 cv 图中电势~时间关系图3 Ag在Pt电极上电结晶过程的CV图0.01mol/LagNO3+0.1mol/LKNO3Faraday常数（96485 C.molmnFidtQt==∫0-1）。
线性扫描伏安法的基本原理与伏安图解析
大 学 化 学Univ. Chem. 2021, 36 (4), 2005071 (1 of 7)收稿：2020-05-27；录用：2020-07-08；网络出版：2020-07-13*通讯作者：cghu@•知识介绍• doi: 10.3866/PKU.DXHX202005071 线性扫描伏安法的基本原理与伏安图解析胡成国*，华雨彤武汉大学化学与分子科学学院，武汉 430072摘要：从线性扫描伏安法的定义和原理出发，通过考察伏安测试的装置和电极反应过程，推测出影响线性扫描伏安图形状的基本要素，即电极反应过程中的异相电子转移与液相传质之间的物质“供求关系”，决定了线性扫描伏安图的形状特征。
在此基础上，结合一系列不同电化学测试条件下的伏安行为，如常规电极与超微电极、可逆与不可逆电极过程、静止电极与旋转圆盘电极以及电催化等，阐述了该“供求关系”对伏安图形状影响的基本规律，为理解线性扫描伏安法的基本原理和数据解析提供参考。
关键词：线性扫描伏安法原理；电极反应过程；伏安图解析；常规与超微电极；可逆性；旋转圆盘电极；电催化反应中图分类号：G64；O6Principles of Linear Sweep Voltammetry and Interpretations ofVoltammogramsChengguo Hu *, Yutong HuaCollege of Chemistry and Molecular Sciences, Wuhan University, Wuhan 430072, China.Abstract: In this paper, we discussed the basic elements which affect the shape of linear sweep voltammograms in the reaction process on the electrode surface, that is, heterogeneous electron transfer and mass transfer in liquid phase. Derived from the basic definition and principle of voltammetry, the “supply-demand” mode between electron and mass transfer determines the characteristics of voltammograms. A series of voltammetric behaviors under different electrochemical testing conditions were discussed, including conventional electrodes and microelectrodes, reversible and irreversible electrode processes, stationary and rotating disk electrodes, and electrocatalysis. The basic laws that affect the shape of voltammograms provide a reference for understanding the fundamental principles of linear sweep voltammetry and data analysis.Key Words: Principle of linear sweep voltammetry; Electrode reaction process;Interpretation of voltammograms; Macro- and ultramicro- electrodes; Reversibility;Rotating disk electrode; Electrocatalytic reaction作为一种重要的电化学测试技术，伏安法是分析学科中最常用的分析方法之一，在食品、环境、材料、能源和生物医学等诸多领域具有非常广泛的应用。
线性扫描伏安法的基本原理与伏安图解析
1.1 定义与实质 武汉大学版《分析化学》第五版下册中对伏安法的基本定义是：它以小面积的工作电极与参比
电极组成电解池，电解被分析物质的稀溶液，根据所得到的电流-电位曲线来进行分析[1]。随着技术 的发展，目前伏安法多采用由工作电极、对电极和参比电极组成的三电极体系进行测试。其中，作 为一种应用最广泛的伏安分析技术，线性扫描伏安法通过在工作电极上施加一个线性变化的电压，实 现物质的定性定量分析或机理研究等目的。与光谱、核磁或质谱等采用波长、频率或质荷比进行扫 描检测的测试方法类似，线性扫描伏安法实质上是一种电化学扫描分析方法，它采用工作电极作为 探头，以线性变化的电位信号作为扫描信号、以采集到的电流信号作为反馈信号，通过扫描探测的 方式实现物质的定性和定量。
作为一种重要的电化学测试技术，伏安法是分析学科中最常用的分析方法之一，在食品、环境、 材料、能源和生物医学等诸多领域具有非常广泛的应用。在《仪器分析》电分析部分的本科教学中， 对伏安法原理的理解和伏安图数据的解析一直是该章节学习的重点和难点。比如，基于多电位阶跃 的扩散电流理论可以很好地解释常规直流极谱图的“S”型曲线，然而对于线性扫描伏安法这种最基
电位负移/正移，费米能级 EF 分别上升/下降[5]。以有机小分子为例，其存在 LUMO 和 HOMO 能级， 其中 LUMO 能级能接收外来电子，而 HOMO 能级能给出电子。因此，对于还原反应电极过程，在 电极电位负向扫描过程中，若外加电压未使电极电位或 EF 达到溶液中可还原物质的 LUMO 能级，则 不能发生电极到溶液中物质的电子转移，反应物不消耗，无法拉第电流产生(如图 4a)；当外加电压 使 EF 高于溶液中物质的 LUMO 能级时，理论上电子能从电极转移到溶液中物质，此时发生还原反 应(如图 4b)。反之，对于氧化反应电极过程，在电极电位正向扫描过程中，当外加电压使 EF 低于溶 液中物质的 HOMO 能级时，电子从物质转移至电极，此时发生氧化反应(如图 4c)。与此同时，在 EF 比 LUMO 高或比 HOMO 低时，它们之间的差值越大，外加电压提供的反应活化能越大，电子转移 速度越快，当溶液中可消耗物质足够多时，产生的法拉第电流也越大。
线性电势扫描伏安法
目录
• 线性电势扫描伏安法概述 • 线性电势扫描伏安法的实验设置 • 线性电势扫描伏安法的数据处理与分析
目录
• 线性电势扫描伏安法的应用实例 • 线性电势扫描伏安法的未来发展与展望
01
线性电势扫描伏安法概述
定义与原理
定义
线性电势扫描伏安法是一种电化学分析方法，通过在电极上 施加线性电势扫描，测量电流响应来研究电极反应过程。
电极过程动力学分析
线性电势扫描伏安法可用于电极过程动力学分析，研究电 极反应的动力学规律，为电化学反应的设计和优化提供理 论依据。
新型电化学器件的研发
通过线性电势扫描伏安法，可以研究新型电化学器件的电 化学性能，如燃料电池、锂离子电池等，为器件的优化和 改进提供技术支持。
在环境监测中的应用
污染物检测
02
线性电势扫描伏安法的实 验设置
实验设备与试剂
电解池
用于盛放电解液，通常由玻璃或 塑料制成。
电极
包括工作电极、参比电极和辅助 电极，用于电化学反应的测量。
电源
提供实验所需电压和电流。
试剂
包括电解质、支持电解质、反应 物和添加剂等。
搅拌器
使电解液均匀混合。
恒温水浴
保持电解液温度恒定。
实验操作步骤
数据分析方法
曲线拟合
使用数学模型对实验数据 进行拟合，如高斯分布、 指数分布等。
统计分析
计算均值、中位数、方差 等统计量，评估数据的集 中和离散程度。
可视化分析
绘制图表、散点图等，直 观展示数据之间的关系和 趋势。
数据解释与结果解读
确定变量关系
通过数据分析确定自变量和因变 量之间的关系，如相关性、因果
5.2线性扫描溶出伏安法——同位镀汞膜同时测定饮用水中铜
5.2线性扫描溶出伏安法——同位镀汞膜同时测定饮用水中铜、铅、镉离子5.2.1 实验原理这是一种根据溶出过程的极化曲线进行分析的方法，被称为“溶出伏安法”。
因溶出过程是阳极过程，所以也称为“阳极溶出伏安法”。
该方法由下面两个步骤实现：（1）富集过程：将被测物质电解沉积在电极上，生成汞齐或金属，也称电析。
（2）溶出过程：施加反向扫描电压，使富集在电极上的物质溶出。
即把富集在电极上生成的汞齐或金属物质进行电化学溶出，使之重新成为离子回到溶液中。
所谓同位镀汞膜的方法，是在分析溶液中加入一定量的汞盐，在待测金属离子选择的电解富集电位下，汞与待测金属同时在基体电极（通常为玻碳或石墨电极）表面上富集形成汞齐膜，然后在反向电压扫描时，被富集的金属从汞膜中溶出，在扫描曲线上产生溶出峰。
影响峰电流大小的主要因素有：电极面积、富集电位、富集时间、汞膜厚度、富集时溶液搅拌速度、富集后的静置时间及溶出时的电位扫描速度等。
因此实验中必须严格控制各参数。
5.2.2 仪器可选用的仪器有：RST1000、RST2000、RST3000或RST5000系列电化学工作站。
5.2.3 测量系统搭建（A）仪器的连接：红色线连接辅助电极（对电极）、黄色线连接参比电极、绿色线连接工作电极。
（B）搅拌及控制：搅拌可使用搅拌机或旋转电解池。
为了精确控制搅拌时间，可使用搅拌控制器。
（C）搅拌控制器的使用：将电化学工作站的控制输出端（七芯航空插座）用电缆连接到搅拌控制器的控制输入端（七芯航空插座）。
220V/50Hz交流电源供电流程如下：墙上电源插座 -> 搅拌控制器 -> 搅拌机或旋转电解池。
搅拌控制器上有一个测试开关，置“手动”位置，可以测试电源以及搅拌器是否正常；置“关”位置，可以接受RST电化学工作站的自动控制。
5.2.4 试剂（A）铜标准溶液：准确称取高纯金属铜(99.99％)0.2500g 于150mL烧杯中，加入5.0mL 1:1硝酸使其溶解，并加热除尽NO2，用水定容为250.00mL。
第七章 线性电势扫描伏安法解读
变。
电化学反应电流 if
1
与过电势有关，在某电势范围i内f v有2 反应发生，具有响应的反应
电流。
1
if v2
扫描速度越快，ic相对越大；
扫描速度越慢，ic相对越小；
扫描速度足够慢时，ic相对于if可忽略不峰” i-E曲线如下图所示,出现电流的极大值称为峰值电流。
四、研究电活性物质的吸脱附过程
（a）反应物O弱吸附 （b）产物R弱吸附 （c）反应物O强吸附
（d）产物R强吸附
34 5
7
6
8
氧区：
氧的吸附、氧的析出以及吸附氧或氧化物的还原。
6 — 吸附氧或氧化物的还原 2 — 氧气析出 5 — 吸附氧或铂氧化物的形成
氢区：
氢的吸脱附反应和 析氢反应
进行阴极方向的单程线性电势扫描电势关系为初始电势ei下没有电化学反应发生一可逆体系1伏安曲线的数值解为叙述方便引入变量troetctc????00整理后得到积分方程方程的解就是电流函数it即电流时间的函数
线性电势扫描伏安法
第一节 线性电势扫描过程概述
线性电势扫描伏安法（LSV）： 控制电极电势以恒定的速率变化，即连续线性变化，同时测
溶液欧姆压降iRu随电流i的增大而增大，所以界面电势的改 变速率小于给定的扫描速率，一次峰值电流变得更小，峰值电 势向扫描的方向移动。 真正的界面电势和时间的关系也将偏离线性关系，导致伏安曲 线的误差。
采用超微电解 超微电极上极化电流很小，iRu也小； 超微电极的表面积很小，双电层电容Cd很小，所以ic很小， 即使扫描速率高，也不会因ic而是伏安曲线偏差大。
循环伏安曲线：记录下的i-E曲线
循环伏安曲线规律： ，正向扫描与单扫描 曲线相同。
电化学分析法的类别
电导增量法
总结词
电导增量法是通过比较反应前后溶液电导率 的变化来确定反应进程的方法。
详细描述
电导增量法利用了化学反应过程中离子浓度 的变化会导致电导率变化的原理，通过比较 反应前后溶液的电导率，可以了解反应进程
和反应速率。
电导滴定法
总结词
电导滴定法是一种通过滴定操作来测定物质浓度的电 导法。
详细描述
应用范围
常规极谱法广泛应用于环境监测、生物分析、药物研究等领域，可检测 多种金属离子、有机物和生物分子等。
脉冲极谱法
定义
脉冲极谱法是一种改进的极谱法，通过施加短暂的脉冲电压来减小充电电流的影响，提高 检测灵敏度和分辨率。
工作原理
在脉冲极谱法中，施加一个短暂的脉冲电压，使待测物质在电极上还原或氧化，产生电流 响应。由于脉冲电压的持续时间较短，可以减小充电电流的影响，提高检测的灵敏度和分 辨率。
总结词
控制电位电解法是一种通过控制电极电位，使电解质溶液中的离子在电极上发生氧化或还原反应的方 法。
详细描述
控制电位电解法主要用于研究电极反应的动力学过程和机理，以及测定电极反应的速率常数、活化能 等参数。该方法对于研究电极过程和电化学反应机制具有重要意义。
恒电量放电法
总结词
恒电量放电法是一种通过控制放电电量 的大小和时间，使电解质溶液中的离子 在电极上发生氧化或还原反应的方法。
电化学分析法的类别
目录
• 伏安法 • 电位法 • 电解法 • 电导法 • 极谱法
01
伏安法
线性扫描伏安法
总结词
线性扫描伏安法是一种常用的电化学分析方法，通过在电极 上施加线性电压扫描，测量电流响应来研究电化学反应过程 。
详细描述
线性扫描伏安法和循环扫描伏安法
实验五线性扫描伏安法和循环扫描伏安法一．实验目的1、了解线性扫描伏安法和循环扫描伏安法的特点和基本原理。
2、掌握线性扫描伏安法的定量分析方法。
、3、了解循环扫描伏安法在研究电极机理方面的应用。
二、基本原理1、线性扫描伏安法线性扫描伏安法是在电极上施加一个线性变化的电压，即电极电位是随外加电压线性变化记录工作电极上的电解电流的方法。
记录的电流随电极电位变化的曲线称为线性扫描伏安图。
可逆电极反应的峰电流可由下式表示：Ip=0.4463nFADo1/2Co*(n F v/RT)1/2=5.99*105n3/2Ado1/2v1/2Co*（1）式中n为电子交换数，A为电极有效面积，Do为反应物的扩散数，v为电位扫描速度，Co*为反应物（氧化态）的本体浓度。
也可简化为（A不变时）ip=kv1/2Co* （2）即峰电流与扫描速度的1/2次方成正比，与反应物的本体浓度成正比。
这就是线性扫描伏安法定量分析的依据。
对于可逆电极反应，峰电位与扫描速度无关，Ep=E1/2±1.1RT/nF （3）但当电位反应为不可逆时（准可逆或完全不可逆）。
Ep随扫描速度增大而负（正）移。
2、循环伏安法循环伏安法的原理同线性扫描伏安法相同，该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。
只是比线性扫描伏安法多了一个回归。
所以称为循环伏安法。
循环伏安法是电化学方法中最常用的实验技术。
循环伏安法有两个重要的实验参数，一个峰电位之比，二是峰电位之差。
对于可逆电极反应，峰电流之比iPc/ipa的绝对值约等于1。
峰电流之差约为59.6mv（25℃）。
△Ep=2.22RT/nF （4）三．仪器和试剂1.电化学分析系统2.三电极系统：玻碳电级为工作电极，Ag/Agcl电极为参比电极，铂钛电极为对极。
3.1.0×10-3mol/L铁氰化钾溶液四．实验步骤1.选择仪器实验方法：电位扫描技术——线性扫描伏安法或循环伏安法。
循环伏安法与线性扫描伏安法(最新整理)
循环伏安法原理：循环伏安法（CV ）是最重要的电分析化学研究方法之一。
该方法使用的仪器简单，操作方便，图谱解析直观，在电化学、无机化学、有机化学、生物化学等许多 研究领域被广泛应用。
循环伏安法通常采用三电极系统，一支工作电极（被研究物质起反应的电极），一支参比电极（监测工作电极的电势），一支辅助（对）电极。
外加电压加在工作电极与辅助电极之间，反应电流通过工作电极与辅助电极。
对可逆电极过程（电荷交换速度很快），如一定条件下的Fe(CN)63-/4-氧化还原体系，当电压负向扫描时，Fe(CN)63－ 在电极上还原，反应为：Fe(CN)63－＋e - → Fe(CN)64－得到一个还原电流峰。
当电压正向扫描时，Fe(CN)64－在电极上氧化，反应为： Fe(CN)64－ － e - → Fe(CN)63－得到一个氧化电流峰。
所以，电压完成一次循环扫描后，将记录出一个如图2所示的氧化还原曲线。
扫描电压呈等腰三角形。
如果前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。
因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。
应用领域：循环伏安法能迅速提供电活性物质电极反应的可逆性，化学反应历程，电活性物质的吸附等许多信息。
循环伏安法可用于研究化合物电极过程的机理、双电层、吸附现象和电极反应动力学．成为最有用的电化学方法之一。
如通过对未知研究体系的CV 研究，可以获研究对象的反应电位或和平衡电位, 估算反应物种的量，以及判断反应的可逆性。
电化学反应中物种反应的量可以依图2 氧化还原cv 曲线图图1 cv 图中电势~时间关系据Faraday 定律估算，, 其中m 为反应的摩尔量, n 为电极反应中的得失电子数，F 为Faraday 常数（96485 C.molmnFidtQt==∫0-1）。
如图3的CV 图中，阴影部分对应的是铂上满单层氢脱附的电量，为210 μC/cm 2。
浙江大学-线性电势扫描伏安法
dt
i iC i f
双电层充电电流iC为
iC
dC dq d [Cd ( E E z )] dE Cd ( Ez E ) d dt dt dt dt
一项很大，i-E曲线上出现伴随吸脱附过程的电流峰，称为
式中，Cd为双电层的微分电容，E为电极电势，Ez为零电荷电势。 双电层充电电流iC包括两个部分： 一个是电极电势改变时，需要对双电层充电，以改变界面的荷电状态的双电层 dE 充电电流，即 Cd dt dCd 另一个是双电层电容改变时，所引起的双电层充电电流，即 ( Ez E )
Rct
E
iB iA'
15
16
电极上有电化学反应发生，且溶液电阻不可忽略
在图中，可以通过外推法找到A’、B’、C’点，进而计算Cd和Rct。Cd的计算方法 如下：
适用范围和注意事项
小幅度三角波电势扫描法测量Cd时，适用于各种电极，包括平板电极和多 孔电极 测量双电层微分电容Cd时，可以有电化学反应发生。 采用控制电势阶跃法测定Cd时，必须控制电极处于理想极化状态，即电极 上没有电化学反应发生，Rct→∞,从而保证流过电极的电流全部用于双电层 充电；采用控制电流阶跃法测量Cd时，最好也要控制电极处于理想极化状 态，即电极上没有电化学反应发生，Rct→∞,从而使时间常数很大，易于测 量阶跃瞬间电势时间曲线的斜率。 采用小幅度三角波电势扫描法进行测量时，要求溶液电阻越小越好，最好 可进行补偿。 i 由于 Cd 测量Cd时，为了突出电流响应曲线上的突跃部分Δi，提高精 2v 度，应采用大的扫描速率v。同时，满足E 10mV，所以三角波的频率要 比较高。相反，研究电荷转移过程，测量Rct时，要尽量减小v，以突出线 性变化的法拉第电流部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ §1．1线性扫描示波极谱与经典极谱的比较
❖ 线性扫描示波极谱的基本原理与经典极谱相似。其主要区 别在于经典极谱加入电压的速度很慢，一般为2V／10 min (约3mV／s)，记录的电流一电压曲线呈S线，是许多滴汞上 的平均结果；而线性扫描示波极谱，则扫描速度很快，一般 为250mV／s，例如，国产JP一1A型和JP一2型示波极谱仪。 其电流一电压曲线呈峰形，是在一滴汞上得到的(见表1)。
§2仪器的装置及分析的依据 ❖ §2．1仪器的基本线路 ❖ 线性扫描示波极谱由于施加电压的速度很快，在示波极谱
仪上。必须用锯齿波发生器产生快速扫描电压以代替经典极 谱中的电位器线路。电流的测量或电流一电压曲线的记录也 需要用阴极射线示波器来代替检流计。仪器的基本线路图， 如图3所示。
图3 示波极谱仪基本线路图 1．锯齿波发生器 2.电解池 3.垂直放大器 4．水平放大器 5．示波器

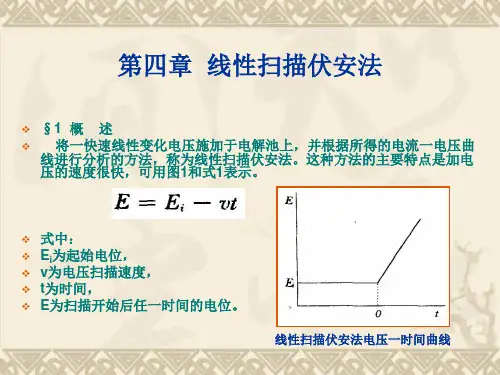

第四章 线性扫描伏安法
❖ §1 概 述 ❖ 将一快速线性变化电压施加于电解池上，并根据所得的电流一电压曲
线进行分析的方法，称为线性扫描伏安法。这种方法的主要特点是加电 压的速度很快，可用图1和式1表示。
❖ 式中： ❖ Ei为起始电位， ❖ v为电压扫描速度， ❖ t为时间， ❖ E为扫描开始后任一时间的电位。
❖ 又例如，Cd(Ⅱ)和Zn(I)的半波电位分别为-0.6V和-1.2V左右，在示波极 谱中，只要将起始电位放在-1.0V，就能在大量Cd(Ⅱ)存在下，测定少量 的而大ZZ。nn((ⅡⅡ))。能这产是生因ip ，为在Zn-(1Ⅱ.0)V量后虽，少C，d(但Ⅱ它)只的能ip产可生能扩比散大电量流Cdid(Ⅱ，)而的不id还是要ip ，
图4 滴汞周期与扫描周期 和静止周期的关系
❖ §9．2．2定性和定量分析的依据 ❖ 极化电极可用滴汞电极，也可用固定面积的电极。对于电极反应可逆的物质，
得到的电流电压曲线呈明显的尖峰形；对于不可逆的物质，则没有尖峰，波高 很低，有时甚至不起波，如图5所示。
❖ 电极反应可逆的示波极谱图 ❖ 上呈峰形的原因，是由于加入的 ❖ 电压变化速度很快，当达到去极 ❖ 化剂的分解电压时，该物质在电 ❖ 极上迅速地还原，产生很大的电 ❖ 流。由于去极化剂迅速地在电极 ❖ 上还原，使其在电极附近的浓度 ❖ 急剧地降低，扩散层厚度增加．而 ❖ 溶液主体中的去极化剂又来不及 ❖ 扩散到电极，因而电流迅速下降， ❖ 当电极反应速度与扩散速度达到 ❖ 平衡时，电流不再变化，而形成峰 ❖ 状电流。
❖ 锯齿波发生器1产生快速线性变化电压通过电阻R加在电解池2的两极上， 产生的电流在电阻R上引起电位降，将此电位降经垂直放大器3放大后， 输入至示波器5的垂直偏向板上，代表电流坐标；而将电解池两极的电 压经水平放大器4放大后，输入示波器的水平偏向板上，代表电位坐标， 因此，从示波器的萤光屏上就能直接观察电流一电压曲线。
❖ §1．3线性扫描示波极谱法的特点 ❖ 1．灵敏度较高，可达10-6—10-7mol／L。这主要与扫描速度快有关。
等流积i浓基d要度本大的固得去定多极，。化残其剂余次的电，线 流由性 较于扫 小线描 ，性因示扫而波描信极示噪谱波比峰极较电谱高流记。ip录比i经-E典曲极线谱时极汞限滴扩电散极电面 ❖ 2．分辨率较高。在经典极谱中，相邻的两个极谱波的半波电位如小
❖ 表1 线性扫描示波极谱与经典极谱的比较
❖ §1．2 线性扫描示波极谱法的分类
❖ 线性扫描示波极谱法可分为：
单扫描(single-Sweep)：加一次电压。叫扫描一 次。单扫描法是指在同一汞滴上只加一次扫描电 压，记录i-E曲线一次，待汞滴落下后，再在第二 滴汞滴上同样加一次电压。
多扫描(multi-sweep)：多扫描法则指在同一汞 滴上连续多次地施加扫描电压。
图5 示波极谱图 a．可逆 b．不可逆
❖ 图中尖峰所对应的电位，称为峰电位，以Ep，表示。 它在一定的实验条件(温度、底液组成等)下，仅决 定于去极化剂的性质．因而可作为定性分析的依据。
❖ 图中峰电流以ip表示。在一定的实验条件下，峰电 流与去极化剂的浓度成正比．可作为定量分析的依 据。
❖ 峰电流也与扫描速度有关，扫速越快．峰电流也越 大。如扩散层厚度增大，则扩散电流减小。因此扫 描速度越快，施加一定电压值所需的时间越短，扩 散层厚度越小由于加电压(扫描)的速度很快，记录的i-E曲线如图 2所示，呈峰形。欲记录这种快速扫描的i-E曲线， 需响应快速的示波器或数字显示仪等。如以滴汞电 极作为极化电极，示波器记录电流一电压曲线的线 性扫描伏安法，称为线性扫描示波极谱法或单扫示 波极谱法。国产JP一1A型和JP一2型示波极谱仪属 于这种类型的仪器。
于200mV，则发生干扰。对于线性扫描极谱，由于极谱波呈峰形，两波 相差50mV也可分开。 ❖ 3．抗先还原的能力强。可利用电极反应可逆性的差异将两波分开； 或利用峰电流比相应的扩散电流大得多，消除前波对后波的影响。
❖ 例如，在经典极谱中，U (Ⅵ)波在Pb(Ⅱ)波之前，大量U(Ⅵ)所产生的扩 散电流干扰后面的少量Pb(Ⅱ)的测定。但在示波极谱中，由于扫描速度 很快，U(Ⅵ)的可逆性比Pb(I)差，因此，U(Ⅵ)的含量即使比Pb(I)大200 倍可，以U测(定Ⅵ少)的量ip的比P少b(量ⅡP)。b(I)的ip也大不了多少，因而在大量U(Ⅵ)存在下，
❖ 为使图形稳定、重现，在每滴汞成长至一定面积时才加一次电压，记 录一次电流一电压曲线。例如，国产JP一1A型示波极谱仪，在滴汞成 长的前5秒保持电压为起始电压(即停止扫描)，在后2秒内加入扫描电压， 这样在汞滴后
❖ 期完成一次极谱图。由于汞滴 ❖ 后期面积变化率最小，可消除 ❖ 因面积变化带来的影响。汞滴 ❖ 成长至第7秒时，通过定时线路 ❖ 的继电器敲击电极强制滴落， ❖ 然后又开始新的汞滴，重复前5 ❖ 秒停扫，后2秒记录极谱图。这 ❖ 样每滴汞上的图形是稳定的， ❖ 重现的，如图4所示。
