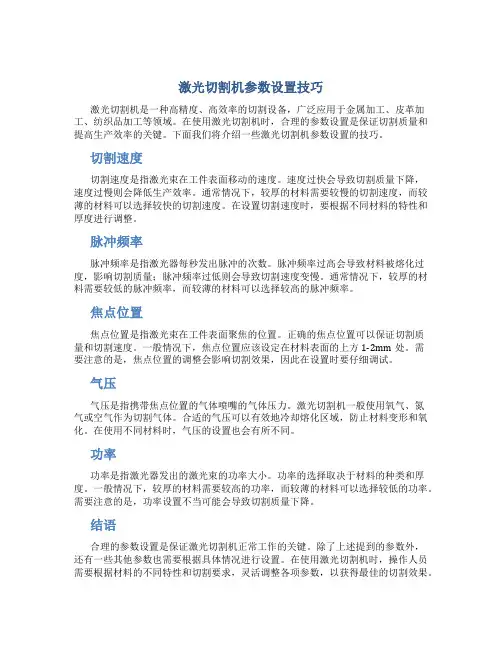

激光切割机参数设置技巧
激光切割机参数设置技巧激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、皮革加工、纺织品加工等领域。
在使用激光切割机时，合理的参数设置是保证切割质量和提高生产效率的关键。
下面我们将介绍一些激光切割机参数设置的技巧。
切割速度切割速度是指激光束在工件表面移动的速度。
速度过快会导致切割质量下降，速度过慢则会降低生产效率。
通常情况下，较厚的材料需要较慢的切割速度，而较薄的材料可以选择较快的切割速度。
在设置切割速度时，要根据不同材料的特性和厚度进行调整。
脉冲频率脉冲频率是指激光器每秒发出脉冲的次数。
脉冲频率过高会导致材料被熔化过度，影响切割质量；脉冲频率过低则会导致切割速度变慢。
通常情况下，较厚的材料需要较低的脉冲频率，而较薄的材料可以选择较高的脉冲频率。
焦点位置焦点位置是指激光束在工件表面聚焦的位置。
正确的焦点位置可以保证切割质量和切割速度。
一般情况下，焦点位置应该设定在材料表面的上方1-2mm处。
需要注意的是，焦点位置的调整会影响切割效果，因此在设置时要仔细调试。
气压气压是指携带焦点位置的气体喷嘴的气体压力。
激光切割机一般使用氧气、氮气或空气作为切割气体。
合适的气压可以有效地冷却熔化区域，防止材料变形和氧化。
在使用不同材料时，气压的设置也会有所不同。
功率功率是指激光器发出的激光束的功率大小。
功率的选择取决于材料的种类和厚度。
一般情况下，较厚的材料需要较高的功率，而较薄的材料可以选择较低的功率。
需要注意的是，功率设置不当可能会导致切割质量下降。
结语合理的参数设置是保证激光切割机正常工作的关键。
除了上述提到的参数外，还有一些其他参数也需要根据具体情况进行设置。
在使用激光切割机时，操作人员需要根据材料的不同特性和切割要求，灵活调整各项参数，以获得最佳的切割效果。
通过本文的介绍，希望能够帮助使用激光切割机的人员更好地了解参数设置技巧，提高切割质量和生产效率。
只有掌握了合理的参数设置方法，才能发挥激光切割机的最大效益。
全自动激光切割机技术参数
全自动激光切割机技术参数概述全自动激光切割机是一种高精度、高效率的切割设备，采用激光作为切割工具，广泛应用于金属、非金属材料的切割加工中。
本文将介绍全自动激光切割机的主要技术参数。
技术参数1.切割速度：全自动激光切割机具有快速切割的能力，切割速度可根据需要进行调整，一般在0-5000mm/s范围内。
切割速度的调整对于不同材料和不同厚度的切割任务是非常重要的。
2.切割厚度：全自动激光切割机能够切割不同厚度的材料。
其切割厚度受到激光器功率、激光器类型、切割头以及材料本身性质的影响。
一般来说，切割厚度可以达到金属材料0.5-25mm，非金属材料可达到0.5-30mm。
3.切割精度：全自动激光切割机具有高精度的切割能力，其切割精度主要受到光束直径、光斑质量以及运动控制系统精度的影响。
在常见的切割任务中，其切割精度可达到±0.05mm。
4.工作台尺寸：全自动激光切割机的工作台尺寸决定了可加工工件的最大尺寸。
常见的工作台尺寸为1500mm×3000mm，同时也有其他尺寸可供选择。
5.功率消耗：全自动激光切割机在工作时需要一定的能量供给。
其功率消耗与切割材料的种类、厚度以及切割速度相关。
常见的功率消耗范围为5-20kW。
6.设备尺寸：全自动激光切割机的设备尺寸包括机器体积以及重量。
设备的体积和重量会影响设备的安装和使用。
常见的设备尺寸为5000mm×2500mm×1800mm，重量约为3000kg。
7.运行环境：全自动激光切割机需要在特定的环境下进行工作，包括温度、湿度、电源等方面的要求。
一般来说，全自动激光切割机的工作温度范围为15-30℃，相对湿度为40%-80%，电源为380V/50Hz。
总结全自动激光切割机技术参数的了解对于选择适合的切割设备和实施切割加工任务非常重要。
在选择设备时，需要根据所需的切割速度、切割厚度、切割精度等参数进行综合考虑，并结合具体的生产需求进行选择。
激光切割机技术参数
激光切割机技术参数激光切割机是一种先进的加工设备，广泛应用于金属加工、塑料加工、纺织品等行业。
激光切割机的性能取决于其技术参数，下面将介绍激光切割机常见的技术参数及其影响。
1. 功率激光切割机的功率是其性能的重要指标之一。
通常功率越高，切割速度越快，能够切割的材料也更厚。
常见的激光切割机功率包括200W、500W、1000W等，用户可根据需要选择适合的功率。
2. 波长波长也是影响激光切割机性能的重要参数之一。
不同波长的激光适用于不同的材料，如CO2激光适用于金属材料，纤维激光适用于非金属材料。
波长的选择将直接影响激光切割机的切割效果。
3. 切割速度切割速度是指激光切割机在单位时间内所能切割的材料长度。
切割速度与功率、材料性质等因素有关，一般来说，激光功率越高，切割速度越快。
用户在选择激光切割机时，需要考虑切割速度是否满足生产需求。
4. 切割精度切割精度是指激光切割机在切割过程中的精确度。
影响切割精度的因素包括焦距、光斑直径、气体流速等。
通常情况下，切割精度越高，加工品质越好。
因此，用户在选择激光切割机时需关注其切割精度。
5. 光斑质量光斑质量也是衡量激光切割机性能的重要参数之一。
好的光斑质量能够提高切割精度，减少切割缝隙，提高加工质量。
用户在选择激光切割机时需考虑其光斑质量的指标。
结语激光切割机的技术参数直接关系到其性能表现，不同的技术参数将影响激光切割机的适用范围和加工效果。
因此，在选择合适的激光切割机时，用户应该充分考虑以上技术参数，结合实际需求进行选择，以获得满意的加工效果。
光纤板材激光切割机参数
光纤板材激光切割机参数
光纤板材激光切割机是一种高精度、高效率的切割设备，被广泛应用于金属材料加工的各个领域。
它可以利用激光的高能量来对金属板材进行切割、雕刻、打孔等加工。
以下是光纤板材激光切割机的几个参数：
1.激光功率
激光功率越大，切割速度越快，切割厚度越大。
一般来说，光纤激光切割机的功率范围在500W~4000W之间，可以满足大多数金属材料的切割需求。
2.工作台面积
工作台面积决定了切割范围的大小。
如果需要切割大尺寸的金属板材，需要选择具有大工作台面积的设备。
一般来说，光纤板材激光切割机的工作台面积从1.5m×3m到2m×6m不等。
3.切割速度
切割速度是指激光功率和运动速度的综合体现。
一般来说，光纤
激光切割机的切割速度可以达到100m/min以上，比传统切割设备的效
率高出几倍。
4.最大切割厚度
最大切割厚度是指设备可以切割的最大金属板材厚度。
光纤板材
激光切割机可以切割的最大厚度一般在30mm左右。
5.切割精度
切割精度是指设备在切割过程中的定位精度和加工精度。
光纤板
材激光切割机的切割精度可以达到0.05mm，可满足高精度切割的需求。
总之，光纤板材激光切割机的参数直接影响着设备的性能和加工
效果。
选择适合自己加工需求的设备非常重要，只有在对设备参数充
分了解的基础上，才能选购到适合自己的光纤板材激光切割机。
激光切割技术参数详解
激光切割技术参数详解激光切割机的应用越来越普及，如何高质高效的利用激光技术生产产品，则需要激光切割机操作人员好好学习相关知识，更重要的是要在实践中不断总结经验。
下面先搞懂常用的几个激光切割技术参数。
1.专用的装置减少因聚焦前光束尺寸变化带来的焦点光斑尺寸的变化，国内外激光切割系统的制造商提供了一些专用的装置供用户选用：（1）平行光管。
这是一种常用的方法，即在CO2激光器的输出端加一平行光管进行扩束处理，扩束后的光束直径变大，发散角变小，使在切割工作范围内近端和远端聚焦前光束尺寸接近一致。
（2）在切割头上增加一独立的移动透镜的下轴，它与控制喷嘴到材料表面距离（standoff）的Z轴是两个相互独立的部分。
当机床工作台移动或光轴移动时，光束从近端到远端F轴也同时移动，使光束聚焦后光斑直径在整个加工区域内保持一致。
（3）控制聚焦镜（一般为金属反射聚焦系统）的水压。
若聚焦前光束尺寸变小而使焦点光斑直径变大时，自动控制水压改变聚焦曲率使焦点光斑直径变小。
（4）飞行光路切割机上增加x、y方向的补偿光路系统。
即当切割远端光程增加时使补偿光路缩短；反之当切割近端光程减小时，使补偿光路增加，以保持光程长度一致。
2.切割穿孔技术任何一种热切割技术，除少数情况可以从板边缘开始外，一般都必须在板上穿一小孔。
早先在激光冲压复合机上是用冲头先冲出一孔，然后再用激光从小孔处开始进行切割。
对于没有冲压装置的激光切割机有两种穿孔的基本方法：（1）爆破穿孔：(Blastdrilling)，材料经连续激光的照射后在中心形成一凹坑，然后由与激光束同轴的氧流很快将熔融材料去除形成一孔。
一般孔的大小与板厚有关，爆破穿孔平均直径为板厚的一半，因此对较厚的板爆破穿孔孔径较大，且不圆，不宜在要求较高的零件上使用（如石油筛缝管），只能用于废料上。
此外由于穿孔所用的氧气压力与切割时相同，飞溅较大。
（2）脉冲穿孔：（Pulsedrilling）采用高峰值功率的脉冲激光使少量材料熔化或汽化，常用空气或氮气作为辅助气体，以减少因放热氧化使孔扩展，气体压力较切割时的氧气压力小。
激光切割机工艺参数指导书
激光切割机工艺参数指导书一、工艺参数概述激光切割机作为一种高精度、高效率的切割设备，在使用过程中需要合理设置工艺参数，以确保切割效果和设备性能达到最佳状态。
本文将针对激光切割机的工艺参数进行详细的介绍和指导，帮助操作人员更好地掌握切割工艺。
二、切割速度切割速度是指激光束在工件表面移动的速度，通常以毫米/分钟为单位。
合适的切割速度可以保证切割质量和切割效率。
在设置切割速度时，需考虑材料的种类、厚度以及激光功率等因素，进行合理调整。
三、激光功率激光功率是影响切割质量的重要参数之一。
功率过低会导致切割不彻底，功率过高则会造成材料熔化过度。
因此，在设定激光功率时，需要根据材料性质和厚度进行适当调节，以达到最佳切割效果。
四、焦距焦距是指激光聚焦头焦点到材料表面的距离。
合理的焦距可以保证激光束在材料表面聚焦达到最佳效果。
一般情况下，焦距越短，切割质量越好，但也要考虑焦点的稳定性和材料的厚度等因素。
五、气体类型和气压激光切割机通常需要使用辅助气体，如氧气、氮气等，来吹扫切割区域，帮助排出熔化的材料。
不同的气体类型和气压对切割效果有明显影响，需要根据材料的特性和要求进行选择和调整。
六、加工参数调试在切割过程中，操作人员需要不断进行加工参数的调试和优化，以适应不同材料和要求的切割。
可以通过试验和实践相结合的方式，逐步确定最佳的工艺参数，提高切割效率和质量。
七、安全注意事项在使用激光切割机时，必须严格遵守相关的安全规定，避免发生激光辐射、化学品危害等意外事故。
操作人员应穿戴好个人防护装备，确保设备周围没有其他人员，保证操作环境安全。
八、总结激光切割机工艺参数的合理设置对于切割效果和设备性能至关重要。
通过本指导书的学习和实践，操作人员能够更好地掌握激光切割机的工艺参数调节方法，提高切割效率和质量，确保安全生产。
以上是关于激光切割机工艺参数的指导书，希望能对您的工作有所帮助。
如有任何疑问或需要进一步了解，请随时咨询相关专业人员。
激光切割机基础参数
水保护
否
送料延时（0-300s）
5
轴参数
轴
X
Y
方向极性
负
负
限位极性
负
负
控制方向
脉冲+方向
脉冲+方向
按键方向
负方向
负方向
电机步距（um）
6.2400
6.2400
最大速度（mm/s）
500.000
300.000
起跳速度（mm/s）
20.000
20.000
加速度（mm/s2）
5000.000
3000.000
幅面(mm)
1050
600.000
密码：gxfc88
3000.000
Y轴加速度(mm/s2)
2000.000
扫描换行速度(mm/s)
500.000
扫描模式
一般模式
光斑大小(50-99%)
95.0
激光参数
激光器类型
玻璃管
激光频率
20000
最大功率%
98
最小功率%
2
其他参数
复位速度（mm/s）
60.000
阵列加工方式
双向走阵列
回位位置
定位点
开盖保护
否
是否开风机
切割参数
空程速度（mm/s）
100.000
空程加速度（mm/s2）
800.00
拐弯速度（mm/s）
8.00
拐弯加速度（mm/s2）
500.00
切割加速度（mm/s2）
2000.000
切割模式
精度切割
加速方式
S型加速
扫描参数
X轴起始速度(mm/s)
