三相异步电动机的的拆装
三相异步电动机的拆装与维修
三相异步电动机的拆装与维修【学习目标】1.熟练掌握三相异步电动机拆卸方法。
2.熟练使用电动机拆卸工具和常用仪表的使用方法。
【相关知识】在对三相异步电动机进行检修和保养时，经常需要拆装电动机，如果拆装时操作不当，就会损坏零部件，因此，只有掌握正确的拆卸与装配技术，才能保证电动机的正常运行和检修质量。
一、电动机的基本结构三相笼型异步电动机的基本结构如图4-2-1所示。
图4-2-1 三相笼型异步电动机的结构二、三相笼型异步电动机的拆卸与装配装拆装前准备好拆卸电动机的场地和专用工具、材料和仪器仪表，如图4-2-2所示。
图4-2-2仪器仪表及拆装工具三相异步电动机的拆装步骤如下：基本步骤描述：切断电源→拆卸带轮→拆卸风扇→拆卸轴伸端端盖→拆卸前端盖→抽出转子→拆卸轴承→重新装配→检查绝缘电阻→检查接线→通电试车1、拆卸（1）切断电源。
拆开电动机与电源的连线，并对电源线线头做好绝缘处理。
（2）脱开皮带轮或联轴器，松掉地脚螺钉和接地螺栓。
（3）拆卸带轮或联轴器。
先在带轮或联轴器轴伸端或联轴器端做好尺寸标记，再将皮带轮或联轴器上的定位螺丝钉或销子松脱取下，装上拉具，拉具的丝杆端要对准电动机轴的中心，转动丝杠，把皮带轴或联轴器慢慢拉出。
如拉不出，不要强拉；可在定位螺孔内注入煤油，等待几小时后再拉。
如仍拉不出，可用喷灯等急火在皮带轮外侧轴套四周加热，使其膨胀，便可拉出。
加热温度不能太高，防止轴变形。
拆卸过程中不用手锤直接敲击皮带轮，防止皮带界线中联轴器碎裂、轴变形和端盖受损等。
（4）拆卸风扇罩、风扇。
封闭式电动机在拆卸皮带轮或联轴大后，就右以把外风扇罩的螺栓松脱，取下风扇罩，然后松脱或取下转子轴尾端风扇上的定位螺钉或销子，用手锤在风扇四周均匀轻调皮，风扇就可以取下。
小型电动机的风扇一般可不用取下，可随转子一起抽出。
如果后端盖内的轴承需要加油或更换时就必须拆卸。
（5）拆卸轴承盖和端盖。
先把轴承外盖的螺栓松下，拆下轴承外盖。
三相异步电动机的拆卸与装配
当所有螺栓都被松开后，小心 地将端盖从电动机上移除。
拆卸电动机的转子
松开转子固定螺栓
使用合适的工具（如扳手）松开转子 上的固定螺栓。
移除转子
当螺栓被松开后，将转子从电动机中 移除。
拆卸电动机的定子
松开定子固定螺栓
使用合适的工具（如螺丝刀）松开定子上的固定螺栓。
移除定子
当所有螺栓都被松开后，小心地将定子从电动机中移除。
三相异步电动机主要由定子和转子两部分组成。定子包括机 座、绕组和铁芯等部分，而转子包括转子铁芯、转子绕组和 转轴等部分。此外，电动机中还包含轴承、端盖和风扇等零 部件。
三相异步电动机的常见故障与排除方法
总结词
了解三相异步电动机的常见故障和排除方法有助于及时解决故障，保证电动机的正常运行。
详细描述
三相异步电动机的常见故障包括绕组故障、轴承故障、铁芯故障等。对于绕组故障，可能需要进行绕组修复或更 换；对于轴承故障，可能需要更换轴承；对于铁芯故障，可能需要修复或更换铁芯。具体的排除方法需要根据故 障的具体情况进行确定。
拆卸固定螺栓
使用合适的工具（如扳手）拆卸 固定在机座上的螺栓。
移除机座
当所有螺栓都被松开后，小心地 将机座从电动机上移除。
拆卸电动机的轴承盖和端盖
松开轴承盖固定螺栓
使用合适的工具（如螺丝刀） 松开轴承盖上的固定螺栓。
拆卸轴承盖
当螺栓被松开后，将轴承盖从 电动机上取下。
拆卸端盖固定螺栓
使用合适的工具（如扳手）拆 卸端盖上的固定螺栓。
穿戴防护用品
在进行拆卸或装配时，应穿戴适当的防护用品，如手套、工作服、 护目镜等，以防止受伤。
避免使用不适当的工具
应选择适合电动机规格和拆卸任务的适当工具，并确保工具完好无 损。
三相异步电机的拆装与检修
实训一异步电机的拆装与检修一、三相异步电机的拆装对电机进行定期保养、维护和检修时，首先需要将其拆装。
要是拆装方法不当，就会造成局部部件损坏，引发新的故障。
因此，正确拆装电机是确保维修质量的前提。
在学习维修电机时，应优先学会正确的拆装技术。
〔一〕三相异步电机的拆卸1．拆卸前的预备(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做尽缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2．拆卸步骤借助图1-1-1所示，简述拆卸步骤：(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝，并拆下风扇。
(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。
图1-1-1电机拆卸步骤(d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。
(e)抽出转子。
(f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。
3．要紧部件的拆卸方法(a)皮带轮〔或联轴器〕的拆卸:先在皮带轮〔或联轴器〕的轴伸端〔联轴端〕做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲往定位销，给皮带轮〔或联轴器〕的内孔和转轴结合处参加煤油，稍等渗透后，使锈蚀的局部松动，再用拉具将皮带轮〔或联轴器〕缓慢拉出，如图1-1-2所示。
假设拉不出，可用喷灯急火在皮带轮外侧轴套四面加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，碍事皮带轮的拉出。
注重：加热温度不能过高，时刻不能过长，以防变形。
(a)皮带轮的位置标法(b)用拉具拆卸皮带轮图1-1-2拆卸皮带轮(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。
用拉具进行拆卸拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图1-1-3所示。
三相异步电动机拆装

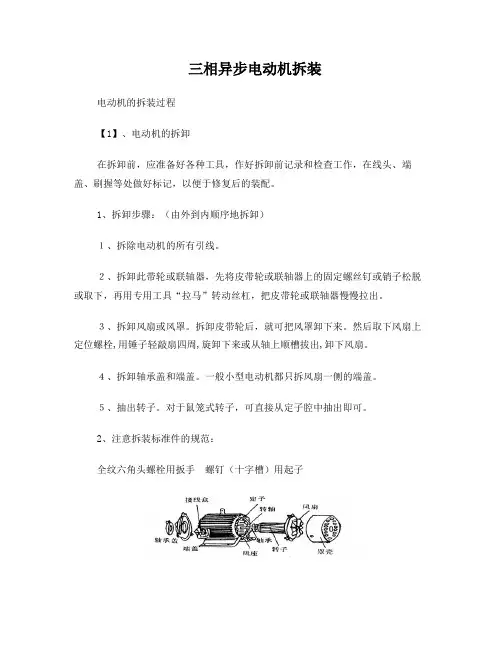

三相异步电动机拆装电动机的拆装过程【1】、电动机的拆卸在拆卸前，应准备好各种工具，作好拆卸前记录和检查工作，在线头、端盖、刷握等处做好标记，以便于修复后的装配。
1、拆卸步骤：（由外到内顺序地拆卸）１、拆除电动机的所有引线。
２、拆卸此带轮或联轴器，先将皮带轮或联轴器上的固定螺丝钉或销子松脱或取下，再用专用工具“拉马”转动丝杠，把皮带轮或联轴器慢慢拉出。
３、拆卸风扇或风罩。
拆卸皮带轮后，就可把风罩卸下来。
然后取下风扇上定位螺栓,用锤子轻敲扇四周,旋卸下来或从轴上顺槽拔出,卸下风扇。
４、拆卸轴承盖和端盖。
一般小型电动机都只拆风扇一侧的端盖。
５、抽出转子。
对于鼠笼式转子，可直接从定子腔中抽出即可。
2、注意拆装标准件的规范：全纹六角头螺栓用扳手螺钉（十字槽）用起子要求：观察对应部件的名称；定子绕组的连接形式；前后端部的形状；引线连接形式；绝缘材料的放置等【2】、定子绕组的绕制及嵌放1、绕制线圈1）作绕线模。
绕模是由芯板和上下夹板组成，定子线圈是在绕线模上绕制而成的。
2）线圈绕制。
小型三相异发电动机采用的散嵌式线圈都是在绕线机上利用线模绕制的。
【2】、定子绕组的绕制及嵌放1、绕制线圈1）作绕线模。
绕模是由芯板和上下夹板组成，定子线圈是在绕线模上绕制而成的。
2）线圈绕制。
小型三相异发电动机采用的散嵌式线圈都是在绕线机上利用线模绕制的。
（1）绕线前准备ａ仔细检查电磁线牌号、规格、绝缘厚度公差是否符号规定。
ｂ检查绕线机运行情况是否良好，要放好绕线模，调好计圈器。
（2）绕线过程ａ.在绕线模上放好卡紧布带,将引线排在右手边,然后由右边向左边开始绕线。
ｂ.用毛毡浸石蜡的压板将电磁线夹紧,绕线时拉力要适当，导线排列要整齐，避免交叉混乱，匝数要准确。
同时,必须保护导线的绝缘不受损坏。
ｃ.检查线圈尺寸、匝数，两个直线边用布带扎紧，以免松散。
2、嵌线线圈绕完以后,开始嵌线工作, 嵌线就是根据绕组设计要求把一个个线圈嵌放进定子槽内,组成整个绕组。
三相异步电动机的拆装 共28页PPT资料
用铁管轻敲轴承
用铁条轻敲轴承
18
学习任务 ——三相异步电动机的拆装
热装法。如配合度较紧，为了避免把轴承内环涨裂或损伤配合 面，可采用热装法。首先将轴承放在油锅（或油槽内）里 加热，油的温度保持在 100 ℃ 左右，轴承必须浸没在油 中，又不能和锅底接触，可用铁丝将轴承吊起架空，如图 所示。加热要均匀，30～40min后，把轴承取出，趁热迅速 地将轴承一直推到轴颈。在农村可将轴承放在100W 灯泡上 烤热， lh 后即可套在轴上，如图所示。
率时，转子的转速，单位为r/min 额定值之间的关系 对于三相异步电动机有：
9
学习任务 ——三相异步电动机的拆装
1、异步电动机的铭牌数据
接法:指电动机在额定电压下，定子三相绕组应采用的连接方法。 现场电动机的接线方式应根据电源电压等级与电动机定子绕 组额定相电压的关系确定:若电源电压=电动机定子绕组额定 相电压，应采用三角形接法；若电源电压=电动机定子绕组额 定相电压的根三倍，应采用星形接法。
学习任务 ——三相异步电动机的拆装
一、三相异步电动机的工作原理 二、三相异步电动机的基本结构 三、三相异步电动机的铭牌 四、拆卸电动机的步骤和方法 五、电动机的装配 六、异步电动机的装配与安装注意事项
1
学习任务 ——三相异步电动机的拆装
一、三相异步电动机的工作原理
三相异步电动机定子上装有对称的 三相绕组，当定子接通 三相电源后，在定子 、转子之间的气隙内建立了一个同 步速为n1的旋转磁场。磁场旋转时将切割转子导体，根据 电磁感应定律可知，在转子导体中将产生感应电动势，因 转子绕组是闭合的，导体中有电流，电流方向与电势相同。 载流导体在磁场中要受到电磁力的作用。这样，在转子导 条上形成一个顺时针方向的电磁转矩。于是转子就跟着旋 转磁场顺时针方向转动。
三相异步电动机的拆卸与装配

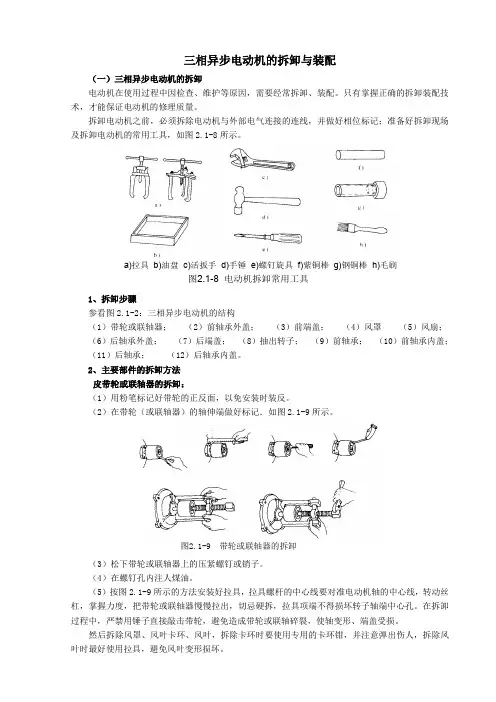

三相异步电动机的拆卸与装配（一）三相异步电动机的拆卸电动机在使用过程中因检查、维护等原因，需要经常拆卸、装配。
只有掌握正确的拆卸装配技术，才能保证电动机的修理质量。
拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记；准备好拆卸现场及拆卸电动机的常用工具，如图2.1-8所示。
a)拉具 b)油盘 c)活扳手 d)手锤 e)螺钉旋具 f)紫铜棒 g)钢铜棒 h)毛刷图2.1-8 电动机拆卸常用工具1、拆卸步骤参看图2.1-2：三相异步电动机的结构（1）带轮或联轴器；（2）前轴承外盖；（3）前端盖；（4）风罩（5）风扇；（6）后轴承外盖；（7）后端盖；（8）抽出转子；（9）前轴承；（10）前轴承内盖；（11）后轴承；（12）后轴承内盖。
2、主要部件的拆卸方法皮带轮或联轴器的拆卸：（1）用粉笔标记好带轮的正反面，以免安装时装反。
（2）在带轮（或联轴器）的轴伸端做好标记．如图2.1-9所示。
图2.1-9 带轮或联轴器的拆卸（3）松下带轮或联轴器上的压紧螺钉或销子。
（4）在螺钉孔内注人煤油。
（5）按图2.1-9所示的方法安装好拉具，拉具螺杆的中心线要对准电动机轴的中心线，转动丝杠，掌握力度，把带轮或联轴器慢慢拉出，切忌硬拆，拉具项端不得损坏转子轴端中心孔。
在拆卸过程中，严禁用锤子直接敲击带轮，避免造成带轮或联轴碎裂，使轴变形、端盖受损。
然后拆除风罩、风叶卡环、风叶，拆除卡环时要使用专用的卡环钳，并注意弹出伤人，拆除风叶时最好使用拉具，避免风叶变形损坏。
拆卸端盖、抽转子：拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。
均匀拆除轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。
（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要避免过重敲击，以免损坏端盖）对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。
三相异步电动机拆装
三相异步电动机拆装
三相异步电动机拆装步骤：
1. 首先断开电源，确保电机处于安全状态。
2. 拆卸电机的端盖。
通常用螺钉固定在电机的两端。
用螺丝刀逆时针拧开，将端盖拆卸下来。
3. 拆卸电机的定子。
定子是与转子配合的部分。
先拆下定子的端盖，然后用开口扳手拧下固定定子的螺栓。
拆卸定子时要注意将定子轻轻拔出来，不要划伤定子或转子。
4. 拆卸转子。
转子通常用安装在其上的凸轮拆卸。
用撬棒轻轻敲打凸轮即可将其拆卸。
注意不要使用过大的力量，以免划伤转子。
5. 清洁所有零件。
将所有拆卸下来的部件清洗干净，去除所有污垢和油脂。
6. 组装电动机。
按照相反的顺序重新组装所有部件并固定在相应的位置。
7. 进行安装测试。
重新接通电源，启动电机，检查电机是否正常运行。
三相异步电动机拆装需要仔细操作，并遵循严格的安全措施。
如果您没有相关经验，请勿随意拆卸电机。
交流三相异步电动机的拆装及维护
交流三相异步电动机的拆装及维护一、拆卸异步电动机第一步：准备工作。
拆卸电动机之前，必须拆掉电动机与外部电气连接的连线，并做好相位标记；第二步：皮带轮或联轴器的拆卸拆卸前，先在皮带轮或联轴器的轴伸端作好定位标记，用专用位具将皮带轮或联轴器慢慢位出。
拉时要注意皮带轮或联轴器受力情况务必使合力沿轴线方向，不得损坏转子轴端中心孔。
第三步：拆卸前轴承外盖、前端盖、风罩、风扇拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。
均匀拆掉轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。
（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要防止过重敲击，以免损坏端盖），现卸下风罩、风扇。
第四步：拆卸后轴承外盖、后端盖、抽出转子继续拆卸后轴承外盖、端盖后就可抽出转子了。
对于小型电动机抽出转子是靠人工开展的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部开展。
第五步：拆卸前轴承、前轴承内盖、后轴承、后轴承内盖拆卸轴承应先用适宜的专用拉具。
拉力应着力于轴承内圈，不能拉外圈，专用拉具顶端不得损坏转子轴端中心孔（可加些润滑油脂）。
在轴承拆卸前，应将轴承用清洗剂洗干净，检查它是否损坏，有无必要更换。
二、装配交流异步电动机1. 装配异步电动机的步骤与拆卸相反。
装配前要检查定子内污物、锈蚀处是否去除干净，止口有无损坏伤；2. 装配时应将各部件按标记复位，并检查轴承盖配合是否合适；3. 用压缩空气吹净电动机内部灰尘，检查各部零件的完整性，清洗油污等。
三、维护交流异步电动机交流电动机的简单维护一般是在交流电动机停机拆卸过程中开展。
一般要做如下工作：1. 清洁三相异步电动机绕组、轴承等当交流电动机的拆卸完成后，一般可用很柔软的棉纱清洁上述部件，动作要轻，尤其是对定了绕组，否则很容易损坏绕组绝缘。
2. 检查转子、定子绕组、轴承拆卸后就能很清楚的看见定了、转子绕组绝缘有没有损坏或线圈有没有烧断之处，轴承上有没有划伤等，如果发现应立刻更换修理。
三相交流异步电机拆装
三相交流异步电机拆装一、拆卸前的准备工作在进行三相交流异步电机拆装之前，请确保已经关闭电源，并断开电机与电源的连接。
同时，准备好所需的工具和设备，如螺丝刀、扳手、锤子等。
此外，需要穿上安全鞋，以确保安全。
二、拆卸电机绕组首先，将绕组的固定螺丝松开，然后小心地将绕组从电机中取出。
注意不要损坏绕组和电机定子之间的绝缘层。
三、拆卸电机定子将绕组取下后，就可以拆卸电机定子。
首先，将固定定子的螺丝松开，然后小心地将定子从电机中取出。
注意不要损坏定子和电机转子之间的绝缘层。
四、拆卸电机转子拆卸定子后，就可以拆卸电机转子。
首先，将固定转子的螺丝松开，然后将转子从电机中取出。
注意不要损坏转子和电机定子之间的绝缘层。
五、拆卸电机轴承拆卸转子后，就可以拆卸电机轴承。
首先，将固定轴承的螺丝松开，然后将轴承从电机中取出。
注意不要损坏轴承和电机转子之间的接触面。
六、拆卸电机端盖拆卸轴承后，就可以拆卸电机端盖。
首先，将固定端盖的螺丝松开，然后将端盖从电机中取出。
注意不要损坏端盖和电机定子之间的接触面。
七、拆卸电机风扇拆卸端盖后，就可以拆卸电机风扇。
首先，将固定风扇的螺丝松开，然后将风扇从电机中取出。
注意不要损坏风扇和电机转子之间的接触面。
八、拆卸电机联轴器拆卸风扇后，就可以拆卸电机联轴器。
首先，将固定联轴器的螺丝松开，然后将联轴器从电机中取出。
注意不要损坏联轴器和电机转子之间的接触面。
九、拆卸电机底座拆卸联轴器后，就可以拆卸电机底座。
首先，将固定底座的螺丝松开，然后将底座从电机中取出。
注意不要损坏底座和电机转子之间的接触面。
十、清理电机部件最后一步是清理电机部件。
将所有的部件清理干净后，可以重新进行装配和测试。
注意在清理过程中要轻拿轻放，避免损坏部件。
同时，确保所有的部件都按照正确的顺序进行装配，以确保电机的正常运行。
三相异步电动机的拆卸与装配
5. 卸下前轴承外盖; 卸下前轴承外盖; 6. 卸下前端盖; 卸下前端盖;
可用大小适宜的扁凿，插在端盖突出的耳朵处， 按端盖对角线依次向外撬，直至卸下前端盖。
7. 卸下风叶罩。 8. 卸下风叶。
→
→
→
9.卸下后轴承外盖。 9.卸下后轴承外盖。 10.卸下后端盖。 10.卸下后端盖。 11.卸下转子 11.卸下转子
→
中型电动机转子的拆卸
(3) 拆卸大型电动机的转子时，要用起重设备 分段吊出转子。具体方法如下: 分段吊出转子。具体方法如下:
① 用钢丝绳套住转子两端的轴颈,并在钢丝绳与轴颈之间 用钢丝绳套住转子两端的轴颈, 衬一层纸板或棉纱头。 ② 起吊转子，当转子的重心移出定子时，在定子与转子 的间隙中塞入纸板垫衬，并在转子移出的轴端垫支架或木块搁 住转子。 ③ 将钢丝绳改吊转子，在钢丝绳与转子之间塞入纸板垫 衬，如图所示。就可以把转子全部吊出。
→
→
端盖的安装步骤：
(1)铲去端盖口的脏物； (1)铲去端盖口的脏物； (2)铲去机壳口的脏物, (2)铲去机壳口的脏物,再对准ቤተ መጻሕፍቲ ባይዱ壳上的螺丝 孔把端盖装上； (3)、(4)插上螺丝, (3)、(4)插上螺丝,按对角线一先一后把螺 丝旋紧,切不可有松有紧, 丝旋紧,切不可有松有紧,以免损伤端盖。
三相异步电动机的拆装
三相同步电效果的拆拆之阳早格格创做
根据需要准备佳符合的工具、仪容
拆电效果的时间需要断掉电源，
最先拆启电效果的交线盒
拆电效果的风罩
拆扇叶、使用撬棍、延边沿沉沉撬启
使用暗号笔给前后端盖分别干佳标记表记标帜
拆置端盖，拆置时依次旋紧端盖上的螺丝
使用撬棍，延边沿渐渐撬紧端盖
与下端盖
扶着转子、留神与出转子、注意转子没有要揩着绕组
将拆置的整件分类整治佳
依照先拆后拆的准则依次拆置
拆置转子及端盖，沉沉的将转子拆进来，一定没有克没有及碰上绕组
端盖对于准标记表记标帜、使用木榔头沉沉的敲打端盖
上端盖螺钉、拧紧端盖螺钉时要注意、没有克没有及一次拧紧、应按逆时针目标渐渐挨个拧紧螺钉
转化轴、检测拆置效验、再次拧紧螺钉
拆置扇叶、对于准销心拆置、用木榔头沉小扣打
拆置定位销
拆置风罩
拆置交线盒。
三相异步电动机的拆装
（1）做标记
（2）拆带轮
（3）拆销子
三相异步电动机的基础知识
3．拆卸电动机的接线盒及风扇
（1）拧下接线盒螺栓
（2）取下接线盒外壳
（3）记录绕组连接方式
（4）拧下风罩螺栓
三相异步电动机的基础知识
（5）取下风罩
（6）取下风扇弹簧卡圈
（6）拆风扇
三相异步电动机的基础知识
4．拆卸电动机的端盖
（5）定位
（6）用螺栓固定后端 盖
（7）安装前端盖
（8）用螺栓固定前端盖
三相异步电动机的基础知识
（9）安装风扇
（10）安装风罩
（11）安装固定带轮(或 联轴器)的销子
（12）安装联轴器或带轮
三相异步电动机的基础知识
四、注意事项 1．拆卸带轮或轴承时，要正确使用拉具。 2．电动机解体前，要做好记号，以便组装。 3．端盖螺钉的松动与紧固必须按对角线上下左右依次旋动。 4．不能用锤子直接敲打电动机的任何部位，只能用纯铜棒在
垫好木块后再敲击或直接用木槌敲打。 5．抽出转子或安装转子时动作要小心，一边送一边接,不可
擦伤定子绕组。 6．电动机装配后，要检查转子转动是否灵活，有无卡阻现象。
（1）拧下前后端盖螺钉
（2）卸后端盖
（3）取出转子和后端盖
（4）取下后端盖
三相异步电动机的基础知识
（5）卸前端盖
（6）记录轴承位置
（6）拆前后轴承
三相异步电动机的基础知识
三、小型三相异步电动机的安装流程（1）在转轴上装上轴承
（2）安装后端盖
（3）安装转子
（4）敲紧后端盖
三相异步电动机的基础知识
三相异步电动机的基础知识
三相异步电动机的拆装
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.2.1 三相异步电动机的拆卸 1．拆卸前的准备 ． （1）备齐拆装工具，特别是拉具、套筒、铜 棒等专用工具。 （2）选好电动机拆装的合适场地，并事先清 洁和整理好。 （3）熟悉被拆电动机的结构特点、拆装要领 及所存在的缺陷。 （4）作好标记。 （5）拆除电源线和保护接地线。 （6）拆下地脚螺母，将电动机拆离基础并运 至解体现场，若机座与基础之间有垫片，应做好 记录并妥善保存。
10.3.4 电动机的定期维修
一般半年左右进行一次小修，一年或两年左右进行一次大修 （1）定期小修项目。 ①清擦电动机机壳，除去污物和油垢。 ②检测绕组绝缘电阻，测完后按要求连接好绕组接头。 ③检查接线端子，检查接线盒紧固螺丝是否松动，盒内有无烧伤和杂 物，接线螺母有无松动。 ④检查紧固件及接地线，检查端盖螺丝、地脚螺丝、轴承盖螺丝是否 紧固，保护接地线是否良好、牢固。 ⑤检查电动机和生产机械之间的传动装置是否正常，传动良好。 ⑥检查轴承是否磨损、松旷，润滑油是否干涸、变质、变脏。 ⑦检查电动机附属设备是否完好、清洁；擦拭外壳，检查触点是否良 好，检测绕组及带电部分对地绝缘电阻是否符合要求。
10.3.2 起动注意事项
（1）通电后密切注意电动机的起动状态，如电动机 不转或转速很低或有嗡嗡声，必须迅速拉闸断电，查明电 动机不能起动的原因，排除故障后再重新试车。 （2）电动机起动后，留心观察电动机、传动机构、 生产机械等的动作状态是否正常，电流、电压表读数是否 符合要求。如有异常，应立即停机，检查并排除故障后重 新起动。 （3）注意限制电动机连续起动的次数。通常电动机 能连续起动的允许次数为：空载3～5次；长时间工作后停 机再连续起动，不得超过2～3次；因起动电流很大，若连 续起动次数太多，可能损坏绕组。 （4）通过同一电网供电的几台电动机，尽可能避免 同时起动，最好按容量不同，从大到小逐一起动。
（1）观察电动机电源电压。 电源电压的偏移应在额定电压值的+10%~-5%范围内。三相电压 不对称值不得超过5%。否则应减轻负载， （2）观察电动机工作电流。 在线路电压为额定值时，电动机的工作电流直接反映出负荷的大 小。只有在额定负载下运行时，电动机的线电流才接近于铭牌上的额 定值，这时电动机工作状态最好，温升也符合要求。 （3）检查电动机温升。 电动机温升可用皮肤感觉估测：用手背贴在电动机外壳上（不带 电后进行），若没有烫得要缩手的感觉，则电动机不过热，若烫得需 要立即缩手，说明电动机已经过热。也可在机壳上滴水滴检验，如果 水滴只冒热汽而没有声音，表明电动机不过热；如果既冒热汽又伴有 “咝咝”声，则表明已经过热。
作业
三相异步电动机拆装练习。找一台小型三相异步 电动机，准备好场地和拆装工具。第一步，接通 电源，记录电源电压和启动电流，观察电动机空 载运行情况，如空载电流、噪音大小、振动程度 等。第二步，断开电源，按照正确方法拆卸电动 机，观察每个部件的外形，弄清其作用。第三步， 按照要求安装好电动机，接通电源，进行记录和 观察。如果发现问题，及时断电查找原因，故障 排除后再通电试验，直至正常为止。
3．主要零部件的装配方法 ．
(a)
(b)
图10-12 轴承的装配 (a)用套筒敲打； (b)用铜棒敲打
图10-13 前端盖装配步骤
图10-14 后端盖的装配
(a)
(b)
图10-15 前轴承内外盖的装配 (a)用试探法装配; (b)用无头长螺丝装配
10.3 三相异步电动机的运行与维护
10.3.1 开车前的检查 对新安装或停用三个月以上的电动机，在开车 前必须按使用条件进行必要的检查，检查合格方 能通电运行 （1）检查电动机绕组绝缘电阻。 （2）检查电动机绕组的联结、所用电源电压是否 与铭牌规定相符。 （3）对反向运转可能损坏设备的单向运转电动机， 必须首先判断通电后的可能旋转方向。 （4）检查电动机的起动、保护设备是否符合要 求。 （5）检查电动机的安装情况。
10.3.3 电动机运行中的巡视
（4）观察有无故障现象。 对运行中的电动机，应随时检查紧固件是否松动、松脱，有无异 常振动、异响，有无温升过高、异味和冒烟，若有，应立即停机检查。 运行中的电动机若发出较大的“嗡嗡”声，不是电流过大就是缺 相运行；如果出现异常摩擦声，可能是转子扫膛（摩擦定子铁芯）； 用螺丝刀一端抵到轴承位，一端紧贴人耳，若有“咕噜”声，则轴承 中滚珠破碎，有“咝咝”声，是轴承缺油；电动机振动加大，可能是 基础不稳，地脚螺丝松动，或与生产机械之间传动装置配合不良，或 是定子绕组部分开路、短路或转子断条；若有焦臭味或冒烟，说明电 动机长时间大电流运行引起严重过热，将绝缘材料烧焦。 在运行中的电动机，一旦出现下列严重故障时，必须立即断电， 紧急停机：①发生人身触电事故。②电动机或有关设备、线路冒烟、 起火。③电动机剧烈振动。④轴承剧烈发热和明显异响。⑤电动机所 拖动的生产机械损坏。⑥电动机发生窜轴冲击、扫膛、转速突然下降、 温度迅速上升。
10.2.2 电动机的装配
1．装配前的准备 ． （1）认真检查装配工具是否齐备、合用。 （2）检查装配环境、场地是否清洁、合适。 （3）彻底清扫定子、转子内表面的尘垢、漆瘤。 （4）用灯光检查气隙、通风沟、止口处和其他空隙 有无杂物，并清除干净。 （5）检查槽楔、绑扎带和绝缘材料是否到位，是否 有松动、脱落，有无高出定子铁芯表面的地方，如有，应 清除掉。 （6）检查各相定子绕组的冷态直流电阻是否基本相 同，各相绕组对地绝缘电阻和相间绝缘电阻是否符合要求。 2．装配步骤 ． 原则上与拆卸步骤相反。
10.2 三相异步电动机机械零部件的拆装
2．拆卸步骤 ． 拆卸步骤如图10-4所示。 （1）拆下皮带轮或联轴器，卸下电动机尾部 的风罩。 （2）拆下电动机尾部扇叶。 （3）拆下前轴承外盖和前、后端盖紧固螺钉。 （4）用木板（或铅板、铜板）垫在转轴前端， 用木榔头敲打转轴前端，将转子和后端盖从机座 中敲出。 （5）从定子中取出转子。 （6）用木棒伸进定子铁芯，顶住前端盖内侧， 用榔头将前端盖敲离机座。最后拉下前后轴承及 轴承内盖。
模块10 模块 三相异步电动机的的拆装
10.1 三相异步电动机的结构
端盖 轴承 机壳 定子
轴承内盖
转子
轴承 端盖
风叶
风罩
接线盒
轴承内盖
图10-1 三相异步电动机的结构
1．定子 ．
图10-2 定子铁芯与硅钢片
2．转子 ．
(a)
(b)
(c)
图10-3 笼型转子 (a)转子硅钢片 (b)笼型转子绕组 (c)铸铝转子
图10-4 电动机拆卸步 骤
图10-5 用拉具拆卸皮 带轮
3．几个主要部件的拆卸方法 ．
图10-6 轴承简易拆卸 图10-7 轴承简易拆卸 法一 法二
图10-8 拆卸端盖内 轴承图
图10-9 在端盖与机座间 所作的对正记号
图10的抽出
（2）定期大修项目 ①各零部件有无机械损伤和丢失。 ②对电动机进行解体，清除灰尘、油垢。注意检查绕组的绝缘状况。 ③拆下轴承并洗掉废油，检查转动是否灵活，是否磨损和有旷动。若轴 承表面粗糙，说明润滑油中有酸、碱物质和水分，应当换合格油脂。若出现 蓝紫色，则说明钢材已受热退火。若轴承滚道有不正常磨损伤痕，说明油中 有砂子或铁屑。 ④检查定子绕组有无绝缘性能下降、对地短路、相间短路、开路、接错 等故障；检查转子绕组有无断条。 ⑤检查定子和转子铁芯有无磨损和变形，应特别注意检查定子、转子气 隙中有无突出物及发亮点，这是引起扫膛的隐患或是已发生扫膛的标志，应 锉平或刮低，对变形的部位应修复。 ⑥检查电动机附属设备。 ⑦检查电动机的装配。 ⑧检查电动机与生产机械之间的传动装置。 ⑨对上述内容经检验无误后的电动机应通电试验。先用手扳动转动部分 看运转是否灵活，确认无毛病时通电空载运行半小时，再带负荷试车。试车 合格，方说明该电动机及附属设备大修任务完成。
