三极与四极漏电保护器的简单分析
3P漏电与4P漏电的区别
(一）从产品来说，分1P、2P、1P+N、3P、3P+N 、4P。
P指的是装设了保护的极（刀极），N指中性线只装设了刀极，没有装设保护模块.2P和1P+N都叫两极开关，4P和3P+N都叫四极开关，1P+N、3P+N因为中性线没有装设保护，所以便宜点，中性线刀极随相线刀极一起动作。
有的产品还把1P+N分成两种：一种用了两个模块宽度，一种只用了一个模块宽度（体积较小）.（二）从电气技术方面来说，分单极开关、两极开关、三极开关和四级开关，它们的选择，其实就是看线路的中性线是否需要断开,一般来通过以下几点判断：1。
检修安全考虑.TT系统需要检修的时候断中性线，所以需要两极和四极开关，TN系统，在做好等电联结后，除特别情况（见措施)，不需要断开中性线，一般选单极和三极即可.四极开关能少用尽量少用，因为存在“断零"危险。
2.当有两个电源的时候,看是否需要在隔离两个接地系统。
另：1P+N、2P和3P+N、4P在电气上都是当作两极和四极开关来看待，在确定需要断开中性线,但中性线电流不可能超过相线的时候,从节省成本考虑,可选择1P+N，3P+N;如果中性线电流有可能超过相线(谐波等的影响）,则需要选择2P,4P。
以上根据个人对规范的理解和对产品的了解做的一点总结，供刚入行的朋友参考.1P—-单极开关2P—-两极开关3P——三极开关4P——四极开关1P+N-—带零线端子的单极开关(零线不开断)3P+N—-带零线端子的三极开关(零线不开断)1P(1极)开关：接线头只有一个，只能断开一根相线，这种开关适用于控制一相"火”线；2P(2极)开关：接线头有二个，一个接相线一个接零线，这种开关适用于控制一相一零；3P（3极）开关：接线头有三个，三个都接”火”线,这种开关适用于控制三相380V电压线路；4P(4极)开关：接线头有四个，三个都接”火"线,一个零线,这种开关适用于控制三相四线制线路；王厚余的《低压电气装置的设计安装和检验》P195页（三极四线和四极四线的区别在于是否需要在RCD的中性线上装设刀极，在断开相线的同时断开中性线。
一般在什么情况下选择3P断路器和4P断路器？
一般在什么情况下选择3P断路器和4P断路器？这是一个很好的问题，因为这个问题平时或许大家不注意，但一到用的时候，很多人都闷头了，感觉两眼一抹黑，不知道怎么办才好。
那么，什么情况下，该选用3P的断路器，又是在什么情况下，选用4P的断路器呢？我们都知道，断路器的选用，目的就是为了保护设备和人身的安全，保护设备的安全，很好理解，那就是要让设备在额定的电压和电流下工作，否则就应该跳闸，而保护人身的安全，核心是要能判断，什么情况下可能会威胁到人生安全。
在讲这个之前，我们有必要要讲一下来自IEC的标准接地叫法，以前前苏联的三相四线，三相五线等不正规叫法我们就不说了。
在IEC的规定中，把接地分成了上图的四种形式，具体的英文意思大家应该可以根据上图看懂了吧。
1.先讲第一种，TT系统。
采用这种接地系统，看图我们很明显，那就是电源端的接地系统和负载侧的接地系统是分别设置的，在正常的情况下，显然，N线处于地电位，对大地的电压为0，但如果发生接地故障，这时，变压器的电源点处因为接地电阻的关系，会产生一定的电压，而因为是TT系统，负载的外壳还是保持在0电位，在这种情况下，零线和外壳直接就有可能产生危及人身安全的危险电压，具体如下图：因此，很明显，采用TT系统，因为负载和电源的接地系统并不先联，所以，必须采用4极开关。
2.IT系统这种系统的供电方式，一般采用三相三线制，不引出N线，因此，这种情况下，只能采用3极开关，这个我想是比较好理解的。
当然，IT 系统如果引出中性线，应为电气维修安全使用 4P 开关，这和TT系统一样，应该采用4极开关。
3.TN-C系统我们都知道，TN-C系统中，总共有四条线，分别是A,B,C，PEN，所谓的PEN线，即在这个系统中，PEN线既是零线，也是保护线。
此时选用4P开关，则会在PEN线在断路器的位置上多出3个可能的断点，这就会发生危险的TN-C系统断零的危险状态，在这种状态下，某些用电器的电压可能会超过平常的220V，造成电器烧毁。

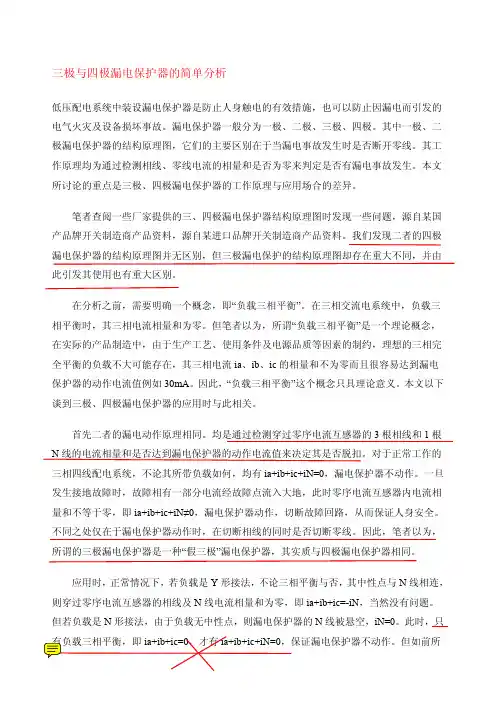

三极与四极漏电保护器的简单分析
三极与四极漏电保护器的简单分析低压配电系统中装设漏电保护器是防止人身触电的有效措施，也可以防止因漏电而引发的电气火灾及设备损坏事故。
漏电保护器一般分为一极、二极、三极、四极。
其中一极、二极漏电保护器的结构原理图，它们的主要区别在于当漏电事故发生时是否断开零线。
其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。
本文所讨论的重点是三极、四极漏电保护器的工作原理与应用场合的差异。
笔者查阅一些厂家提供的三、四极漏电保护器结构原理图时发现一些问题，源自某国产品牌开关制造商产品资料，源自某进口品牌开关制造商产品资料。
我们发现二者的四极漏电保护器的结构原理图并无区别，但三极漏电保护的结构原理图却存在重大不同，并由此引发其使用也有重大区别。
在分析之前，需要明确一个概念，即“负载三相平衡”。
在三相交流电系统中，负载三相平衡时，其三相电流相量和为零。
但笔者以为，所谓“负载三相平衡”是一个理论概念，在实际的产品制造中，由于生产工艺、使用条件及电源品质等因素的制约，理想的三相完全平衡的负载不大可能存在，其三相电流ia、ib、ic的相量和不为零而且很容易达到漏电保护器的动作电流值例如30mA。
因此，“负载三相平衡”这个概念只具理论意义。
本文以下谈到三极、四极漏电保护器的应用时与此相关。
首先二者的漏电动作原理相同。
均是通过检测穿过零序电流互感器的3根相线和1根N线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。
对于正常工作的三相四线配电系统，不论其所带负载如何，均有ia+ib+ic+iN=0，漏电保护器不动作。
一旦发生接地故障时，故障相有一部分电流经故障点流入大地，此时零序电流互感器内电流相量和不等于零，即ia+ib+ic+iN≠0，漏电保护器动作，切断故障回路，从而保证人身安全。
不同之处仅在于漏电保护器动作时，在切断相线的同时是否切断零线。
因此，笔者以为，所谓的三极漏电保护器是一种“假三极”漏电保护器，其实质与四极漏电保护器相同。
断路器1P2P3P4P有什么区别该怎么选用火零地如何区分
断路器1P2P3P4P有什么区别该怎么选用火零地如何区分断路器是电气系统中常用的电气保护装置，其主要作用是在电路中监测电流，当电路中的电流异常时，自动切断电路，确保电路和设备的安全运行。
常见的断路器种类有1P、2P、3P和4P，这些断路器之间的区别主要体现在断路器的极数（Pole Number）上。
1P断路器代表单极断路器，即只有一个断路开关。
这种断路器适用于单相电路，例如家庭中的小型电气设备和照明电路。
2P断路器代表双极断路器，即有两个断路开关。
这种断路器适用于双相或单相两路电路，例如一些较大的家用电器和电机。
3P断路器代表三极断路器，即有三个断路开关。
这种断路器适用于三相电路，用于保护三相负载和三相电机。
4P断路器代表四极断路器，即有四个断路开关。
这种断路器适用于三相电路，同时还有一个独立的中性线，用于保护电路中的中性线是否发生异常。
选用不同极数的断路器，应根据电路的实际需求来决定。
一般来说，对于单相电路，使用1P或2P断路器就可以满足要求。
对于三相电路，使用3P断路器即可。
另外，火线和零线是电路中的两根主要导线。
在家庭电路中，一般使用蓝色的标记线作为零线，使用棕色或红色的标记线作为火线。
地线则常常使用绿色和黄色相间的标记线。
为了确保正确区分火线和零线，可以采取以下几种方法：1.标记线颜色：在安装电路时，按照国家标准，使用不同颜色的标记线来区分火线和零线。
2.标记标识：在插座和电器开关上，也会标注相应的符号，用以提示用户正确连接电线。
3.测试工具：使用电压表或电线探测器等工具来测试电路中的导线，以确定哪根导线是火线和零线。
总而言之，选用断路器的种类应根据电路的需求来选择，而火线和零线可以通过标记线颜色、标识符号和测试工具等方法来区分。
漏电保护器的工作原理及应用
国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。
图1是三相四线制供电系统的漏电保护器工作原理示意图。
TA为零序电流互感器，GF为主开关，TL为主开关的分励脱扣器线圈。
在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零，即：这样TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。
当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相电流的相量和不再等于零，产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下，TL二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电路，从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。
2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。
2.1 必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施，如产品外壳接地)；(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3)建筑施工工地的电气施工机械设备；(4)暂设临时用电的电器设备；(5)宾馆、饭店及招待所的客房内插座回路；(6)机关、学校、企业、住宅等建筑物内的插座回路；(7)游泳池、喷水池、浴池的水中照明设备；(8)安装在水中的供电线路和设备；(9)医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。
漏电断路器型号中的级数
2P(3 极)开关:接线头有二个,一个接相线一个接零线,这种开关适用于控制一相一零
3P(3极)开关:接线头有三个,三个都接"火"线,这种开关适用于控制三相380V电压线路
4P(4极)开关:接线头有四个,三个都接"火"线,一个零线,这种开关适用于控制三相四线制线路
而4P和3P+N都叫四极开关，1P+N，3P+N因为中性线没有装设保护，所以便宜点，中性线刀极随相线刀极一起动作。有的产品还把1P+N分成两种：
一种用了两个模块宽度，一种只用了一个模块宽度（体积较小）。
1P-单极开关
2P- 两极开关
3P-三极开关
4P-四极开关
1P+N-带零线端子的单极开关(零线不开断)
不需要断开中性线，一般选单极和三极即可。四极开关能少用尽量少用，因为存在“断零”危险。2. 当有两个电源的时候，看是否需要在隔离两个接地系统。
另：1P+N，3P+N和2P，4P在电气上都是当作两极，四极开关来看待，在确定需要断开中性线，但中性线电流不可能超过相线的时候，
从节省成本考虑，可选择1P+N，3P+N；如果中性线电流有可能超过相线（谐波等的影响），则需要选择 2P，4P。
最后说个问题，就是我们在上述级数的讨论中发现了相同级数的断路器，但可能有些带有N，比如说4P和3P+N都是四级，那它们的区别是什么，我们又该如何选择呢？
根据上述讨论，两者都是四级开关，不同的是，4P的N线上带保护，3P+N的N线则不带保护，同时3P+N的N线不带过载、短路脱扣线圈，故不起保护作用，N极线和其他3级之间存在机械关系。
3P或4P漏电开关原理
为什么一个3P漏电开关后面接三个1P带漏电的开关会跳闸啊????问题补充：负载是没有问题的，线也没有接错。
是开关一打上去就跳闸。
然后换上4P带漏电的就不跳闸了。
我想问的是，3P漏电开关如果下面没有接1P漏电的就不会跳闸，为什么接了就会跳闸呢？哪位大侠帮我介绍下，要详细的···先谢谢了··························最佳答案3P漏电开关的原理是感知三根火线电流瞬时值，4P带漏电的开关是感知三根火线电流和零线的瞬时值，3P漏电开关一般用于终端负载，4P带漏电的开关一般用于三相、两相混用负载。
3P漏电开关下面带一个1P漏电开关很显然满足漏电条件，4P带漏电的开关下面带一个1P漏电开关显然火零电流大小相等、方向相反，不满足漏电条件。
3P漏电开关下面接1P漏电这种使用方法是错误的。
三极漏电开关与四极漏电开关的工作原理是一样的,只是区别在于前者只有三条相线穿过零序互感器,后者除了三条相线外,零线也同时穿过零序互感器.三极漏电开关只适用于不需要使用零(中性)线的负载(或线路),常用于三相平衡负载,也可用于不需零线的三相不平衡负载(或线路).四极漏电开关适用于一些必需使用零(中性)线的负载(或线路),也适用于不需要使用零(中性)线的负载(或线路),常用于必须使用零(中性)线三相不平衡或平衡的负载(或线路).都是一样的,流入的电流等于流出的电流, 不相等就表示有漏电!如果仍不明白,就找基尔霍夫电流定律和三相交流电的原理学习一下!!!!。
三相四线漏电开关原理分析
三相四线漏电开关原理分析
三相四线漏电开关在安全漏电防范上面用的多，只是三相四线漏电开关的工作原理，三相四线漏电开关的规格以及三相四线漏电开关的用途等诸
多专业知识，在非专业人士看来是很难理解的，所以下面的内容会给大家详
细的介绍这些专业知识。
三相四线漏电开关介绍
三相四线总漏电保护开关多数用于整层楼或者整幢大楼的总电源控制。
用来保护电线路的安全是它的作用，防止被保护部分的电线（多数指火线）
意外地与金属支架是漏电保护部分中重要的，壳架，棚架，墙壁，大地接触
而有可能发生火灾事故，这是种可以自动跳闸的开关，切断电源，防止事故
的发生。
但是要注意，这种漏电开关是不保护人身安全的，因为它的漏电动
作电流在50MA（毫安）以上，而保护人身安全的漏电动作电流是在
30MA（毫安）以下。
三相四线漏电开关工作原理
当电气设备发生漏电时，出现两种异常现象：。
三相四线漏电保护器工作原理
三相四线漏电保护器工作原理
三相四线漏电保护器是一种用于保护电气设备和人身安全的电气保护装置。
它的工作原理是通过检测电路中的漏电流，当漏电流超过设定值时，保护器会自动切断电路，以避免电气设备和人员受到电击的危险。
三相四线漏电保护器的工作原理可以分为两个方面：检测漏电流和切断电路。
首先，当电路中出现漏电时，漏电保护器会检测到电路中的漏电流。
漏电流是指电路中的电流流向地面或其他不应该流向的地方，导致电路中的电流不平衡。
漏电保护器通过检测电路中的漏电流，可以及时发现电路中的漏电问题。
当漏电保护器检测到电路中的漏电流超过设定值时，它会自动切断电路。
切断电路的目的是为了避免电气设备和人员受到电击的危险。
漏电保护器的切断速度非常快，通常在几毫秒内就可以切断电路。
这样可以保证电气设备和人员的安全。
三相四线漏电保护器的工作原理非常简单，但它对于电气设备和人员的安全非常重要。
在电气设备运行过程中，漏电保护器可以及时发现电路中的漏电问题，并切断电路，避免电气设备和人员受到电击的危险。
因此，漏电保护器是一种非常重要的电气保护装置，应该广泛应用于各种电气设备中。
漏电保护器应用简析
点 流人大 地 ， 时 零 序 电流互 感 器 内 电 流相 此 量 和不等 于零 ， ｉ＋ｉ＋ｉ＋ｉ ｏ 漏 电保 即 ａ ｂ ｃ ＮＳ ， 护器 动作 ， 断故 障 回路 ， 而保 证人 身或 设 切 从
２ ２ 漏 电保 护器 动作 原理 与应 用 ．
备安 全 。其不 同之 处仅 在于 漏 电保护 器 动作
图 １ 自某 国 内品牌 开 关 制 造 商 产 品 资 料 ， 源
图 ２则 源 自某 国外 品 牌 开 关 制 造 商 产 品 资
图 １ 某 国产 品牌
料 。根据 资 料分 析 ， 厂 家 的 四极 漏 电保 护 两
器 的结 构并 无 区别 ， 三 极 漏 电保 护 的 结 构 但
却不 相 同 ， 因此 ， 其使 用 条件 也 就存在 差异 。
大可 能存 在 ， 三 相 电流 ｉ、ｂ ｉ 相 量 和 其 ａ ｉ 、ｃ的
＋ｉ＋ｉ＋ｉ ｂ ｃ Ｎ＝０ 漏 电保 护 器 不 动 作 。一 旦 ，
发 生接地 故 障 ， 障 相 有 一 部 分 电 流经 故 障 故
不为零， 而且 很 容易 达 到 漏 电保 护 器 的 动 作 电流值 。因此 ， 负 荷 三 相平 衡 ” 个 概 念 只 “ 这
法 ， 论三 相 平 衡 与 否 ， 中性 点 与 Ｎ 线 相 不 其
连 ， 穿过零 序 电流互 感 器 的相 线及 Ｎ 线 电 则
流相量 和 为零 ， ｉ＋ｉ＋ｉ＝ 一ｉ 当然 没 即 ａ ｂ ｅ Ｎ，
对 电气设 计 而 言 ， 极 或 四极 漏 电 保 护 三
有 问题 。若 负荷 是 Ｎ形 接 法 ， 由于负 荷无 中 性点， 则漏 电保 护 器 的 Ｎ 线 被 悬 空 ， ｉ Ｎ一０ 。 此时， 只有 负荷 三 相 平衡 ， ｉ＋ ｉ＋ｉ一０ 即 ａ ｂ ｃ ， 才有 ｉ＋ｉ＋ｉ＋ｉ ａ ｂ ｃ Ｎ一０ 保 证 漏 电保 护 器 不 ， 动作 。但 如前 所 述 ， 负 荷三 相 平 衡” 一 个 “ 是 理论 概念 ， 不具 多少 实际 意义 。 因此 ， １类 图 型 的漏 电保护 器均 应用 于三相 四线 配 电系统
三极ATSE和四极ATSE在电气计划中的选用
三极ATSE和四极ATSE在电气计划中的选用ATSE即主动动作的改换开关电器，是由一个或多个开关设备构成的电器，该电器用于从一路电源断开负载电路并自行联接到另一路电源上。
ATSE共分为3个等级：PC级、CB级、CC级PC级ATSE：能够接通、承载但不必于分断短路电流。
该ATSE 是以负荷阻离隔关作为主体开关，加装电动操作安排、机械连锁安排、主动操控单元等构成。
能够活络接通、分断电路或进行电路的改换。
CB级ATSE：装备过电流脱扣器的ATSE。
其主触头能够接通并活络分断短路电流。
该ATSE是以断路器作为主体开关，切换由主动操控单元完毕，具有机械和电气联锁功用。
因为其构造较为凌乱，因而CB级ATSE的牢靠性低于PC级ATSE。
CC级ATSE：能够接通、承载，但不必于分断短路电流。
其主体构造由触摸器构成，切换功用由基地继电器或逻辑操控模块构成二次回路完毕操控功用。
ATSE在选用时应留神的疑问1：改换时刻ATSE每次改换都是一个断电进程，在招认改换时刻时要留神有两种改换状况，一种是从主电源切换到备用电源，一种是从备用电源切换回主电源。
从备用电源切换到主电源时，一般不会央求主电源在康复后当即切换，延时切换的意图在于保证主电源安稳供电，防止因主电源一再缺陷时致使柴油机一再主张。
2：运用品种ATSE在沟通和直流条件下的选用应由实验电流、电压、功率因数等条件断定。
详细的选用规范可见《低压开关设备和操控设备》。
3：PC级和CB级ATSE的选用1）因为PC级的ATSE的牢靠性高于CB级，首要场合应选用PC 级，假定需求短路维护功用只需求在PC级ATSE前端设置短路维护器。
2）用于消防泵的ATSE应契合PC级的央求。
3）在选用PC级的ATSE时，应留神施行《民用修建电气计划规范》JGJ16-2008中7.5.4第三款的央求，即ATSE额外电流不该小于回路核算电流的125%。
4）《民用修建电气计划规范》JGJ16-2008规矩：中选用CB级ATSE为消防负荷供电时，应选用仅具有短路维护功用的断路器构成的ATSE，维护应与上下级维护电用具有挑选性协作。
断路器级数及选择剖析
断路器级数及选择问题断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎 么判断选几极的断路器？极数就是指切断线路的导线根数。
1P 就是切断一根导线； 2P 就是同时切断 2 根 导线，一次类推。
极数指断线数． 1P 、2P 用于单相， 3P 、4P 用于三相． 当是保护接零时，只能用 1P 、 3P ；当是保护接地时，最好用 2P 、4P1P+N ：只在相线上装设保护器，动作时同时断开相线。
2P ：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏 电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来， 随着电子技术的发展， 高灵 敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃 至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我 国漏电保护装置生产厂家众多， 产品品种繁多， 国家制订了国家标准 《漏电电流动作保护器》 （GB6829-86 ），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能 要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电 器，如熔断器、 自动开关等无法比拟的。
动作保护值要避越正常负荷电流来整定， 障（有的自动开关还具有过载保护功能） 正常运行时系统的剩余电流几乎为零， 当系统发生人身触电或设备外壳带电时， 理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道， 电气设备漏电时，将呈现异常的电流或电压信号， 漏电保护器通过检测、处 理此异常电流或电压信号， 促使执行机构动作。
我们把根据故障电流动作的漏电保护器叫电 流型漏电保护器， 根据故障电压动作的漏电保护器叫电压型漏电保护器。
三极与四极漏电保护器的选型与应用
极漏 电保 护器的结构原理 图没有什 么本质上的 但 是另一个只会切 断相线 。所以，这时候 ，其 差别 。但 是三 极漏 电保护器则不 同，他们存 在 实呢，三极漏 电保护器并没有实质 上的漏 电保 着重大 的差别，因此可 以想 象出两者在使 用时 也会有 着很大的差别 。我们在分析这个 问题之 前首先得 明确 一个 问题 ，什么是 “ 负载三相 平 衡 ”在 一个三相交流 的配 电系统 中，若 果负载 的三相平衡 ， 那么这三厢 的电流 的相量 也为零。 但 是，就 笔 者本 人 的观 点来 看，这 只是 一个 理论上 的概念 ，在实际生产 中，由于各种 该因 素 的限制 ，理想 中的这种平衡 的负载 并不会 存 在 ，但是 并不 排除有其他的可 能性 。这三相 电 流 （ ｉ ａ ，ｉ ｂ ，ｉ ｃ ）的 相量 不 是零 而且 在 ，这 样 也很容 易造成事故 ，也就是会达到漏 电保护 器 的保护 电流即 ３ ０ ｍＡ。所 以说 ，负载三 相平衡 ” 只能是 一个概 念上的存在 ，并没有什么实 际的
Ｐ ｏ ｗｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ● 电力 电子
三极 与四极漏 电保护器的选型 与应 用
文／ 范冬梅
２保护器的工作原理 以及应 用
在 低压 的配 电 系统 中，如 果 安 装 上 漏 电 保 护 器 ， 那 么 便 可 以 很 好 地 保 护 人 们 远 离触 电 的危 险 ， 这 样 也 可 以 防 止 因 为 漏 电 而 引起 的 火 灾或者 用 电设 备 的损 坏。 漏 电保 护 器有 着 一到 四 ，四个 级 别 的分 类 。其 中， 前两 个 级别 的保 护 器主要 区别在 于 当发 生 漏 电时 是 否 断开零 线 。主要 是 通过 检 测 相 线和 零 线的 电流 的相 量是 否 为 零来 判 断是 否发 生 漏 电事 敌。 而 本 文主要 讨 论 的重 点 则是三 极和
三极与四极漏电保护器的简单分析.doc
三极与四极漏电保护器的简单分析低压配电系统中装设漏电保护器是防止人身触电的有效措施，也可以防止因漏电而引发的电气火灾及设备损坏事故。
漏电保护器一般分为一极、二极、三极、四极。
其中一极、二极漏电保护器的结构原理图,它们的主要区别在于当漏电事故发生时是否断开零线.其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。
本文所讨论的重点是三极、四极漏电保护器的工作原理与应用场合的差异。
笔者查阅一些厂家提供的三、四极漏电保护器结构原理图时发现一些问题,源自某国产品牌开关制造商产品资料，源自某进口品牌开关制造商产品资料。
我们发现二者的四极漏电保护器的结构原理图并无区别，但三极漏电保护的结构原理图却存在重大不同，并由此引发其使用也有重大区别。
在分析之前，需要明确一个概念，即“负载三相平衡”。
在三相交流电系统中，负载三相平衡时，其三相电流相量和为零。
但笔者以为,所谓“负载三相平衡”是一个理论概念，在实际的产品制造中，由于生产工艺、使用条件及电源品质等因素的制约,理想的三相完全平衡的负载不大可能存在，其三相电流iａ、ib、ic的相量和不为零而且很容易达到漏电保护器的动作电流值例如30mA。
因此，“负载三相平衡”这个概念只具理论意义.本文以下谈到三极、四极漏电保护器的应用时与此相关.首先二者的漏电动作原理相同。
均是通过检测穿过零序电流互感器的３根相线和1根Ｎ线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。
对于正常工作的三相四线配电系统,不论其所带负载如何，均有iａ＋ib+ic+ｉＮ＝0，漏电保护器不动作。
一旦发生接地故障时，故障相有一部分电流经故障点流入大地，此时零序电流互感器内电流相量和不等于零，即ｉa+ｉb+ic＋ｉＮ≠０,漏电保护器动作，切断故障回路，从而保证人身安全。
不同之处仅在于漏电保护器动作时，在切断相线的同时是否切断零线.因此，笔者以为,所谓的三极漏电保护器是一种“假三极”漏电保护器，其实质与四极漏电保护器相同。
漏电保护器原理及在接线中应注意的问题
漏电保护器原理及在接线中应注意的问题【摘要】三极、四极漏电保护器均为通过检测相线、零线电流的相量和是否为零来判定有无漏电事故的发生，其正确的使用应建立在中性线是否穿过零序电流互感器，以及负载是否对中性线有要求的基础上。
【关键词】泄漏电流；检测；配电系统0 前言漏电保护器是从泄漏电流、人体触电等非金属性单相接地故障考虑，用来保护人身及设备安全的一种保护方式，是目前广泛应用的一种保护电器。
在工厂中常用的有三相三极漏电保护器和三相四极漏电保护器。
1 三相三极漏电保护器1.1 三相三极漏电保护器原理在电气设备绝缘完好，电路正常工作时无论三相负载是否平衡，根据KCL定律，各相的电流相量和等于零，即：Ia+Ih+Ic=0，各相工作电流在检测元件电流互感器环形铁心中所感应的磁通相量和也等于零，即φa+φb+φc=0此时电流互感器的二次线圈没有感应电压输出，漏电保护器不动作。
当被保护支路电气设备绝缘损坏或其它接地漏电故障时，将有一部分电流经PE线或接地线或通过人体流回中性点，这样三相电流的相量和不等于零，互感器环形铁心中所感应的磁通相量和也不等于零，此时，在检测元件电流互感器的二次线圈上感应电动势E2经放大器放大后，加在漏电保护器的脱扣线圈上，当漏电电流达到额定漏电动作电流时，推动脱扣器动作，使主开关迅速切断电源。
1.2 三相三极漏电保护器在接线中应注意的问题值得强调的是穿过三极漏电保护器的电流互感器线圈的仅有三根相线，因此，它检测的仅是三相电流的相量和，它的使用场合适用于对N线无要求的负载，如电动机便是此类负载之一，无论该电动机的绕组是Y形接线还是形接线，均可使用三相三极漏电保护器。
2 三相四极漏电保护器2.1 三相四极漏电保护器接线原理分析在电气设备绝缘完好时，无论负载三相是否平衡，穿过电流互感器的电流相量和为零，即：Ia+Ih+Ic+IN=0在电流互感器环形铁心中所感应的磁通相量和也等于零，互感器的二次线圈上没有感应电压输出，漏电保护器不动作。
漏电保护器的极
漏电保护器都是带开关的，“极”是漏电保护器的开关功能，
单极两线：就是漏电保护器需要两根线，相（火）线和零线，但漏电保护器的开关功能只能切断相（火）线，零线直通。
两极两线：就是漏电保护器需要两根线，相（火）线和零线，漏电保护器的开关功能切断相（火）线和零线。
三极三线”就是漏电保护器需要两相（A、B）或三相（A、B、C）线(火线)，漏电保护器的开关功能能切断三相线。
三极四线”就是漏电保护器需要三相（A、B、C）线(火线)和零线，漏电保护器的开关功能能切断三相线，零线直通。
漏电保护装置的极数应按负载特征选择。
单相负载选用单极两线或两极两线漏电保护器，仅带三相负载的三相负载或二相380伏负载可选用三极三线漏电保护器，动力与照明合用的三相四线负载和三相照明负载必须选用三极四线或四极四线漏电保护器。
1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。
ABC指三相电的火线，N指三相四线的零线。
1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即ACB。
如果你负载的设备额定电压是220V时，就可以用1P或2P的断路器，如果是380V，就需要3P或4P了，对负载设备不需要零的就只选3P就可以了，如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障人身安全是必须的要用的。
接线时需要注意的是：如果在同一个楼层里面，需要引出的1P及2P断路器较多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器ABC相要均衡引出，否则就会使总断路器使用寿命下降。
漏电断路器类型中的级数
漏电断路器类型中的级数漏电断路器的类型中都会包括级数这一条，比如上海公民电器开关厂出产的DZ47LE-162PC16A型漏电断路器，其间2P即是级数。
除此以外，在漏电断路器中还会碰到比如3P，4P，3P+N等各种纷歧样类型的级数，纷歧样的级数又各自代表着啥意思呢。
这儿依据自个了解，简略介绍下。
首要说下啥是级数。
从专业视点上说，所谓断路器的极正本即是指的用于分断导线的刀极，但并不必定每个刀极都供应维护功用。
浅显点即是指一同断开的线路数，比如说3P和4P即是说能够一同断开3路或4路。
做个比如，通常配电箱内设备的3P较多，多用在操控三相沟通回路电源的三根相线。
4P正本也能够用在三相沟通电路中操控三相电源，别的一个操控极常用来作为开关的常开辅佐接点运用，也即是当别的操控器（如PLC等）需求搜集这个断路器的断合状况时就能够将这个接点作为分合闸的信号传输进入，这些都要看实习需求而定了。
接下来介绍下这个级数中的P和N各自有啥意义。
依据自个的了解和网上的一些材料拾掇，从两个方面进行议论：一：从商品分类来说1P，2P，1P+N，3P，4P，4P+N，P指的是装设了维护的极（刀极），N指中性线只装设了刀极，没有装设维护模块。
2P和1P+N都是南北极开关，而4P和3P+N都叫四极开关，1P+N，3P+N由于中性线没有装设维护，所以廉价点，中性线刀极随相线刀极一同动作。
有的商品还把1P+N分红两种：一种用了两个模块宽度，一种只用了一个模块宽度（体积较小）。
1P-单极开关2P-南北极开关3P-三极开关4P-四极开关1P+N-带零线端子的单极开关(零线不开断)3P+N-带零线端子的三极开关(零线不开断)二：从电气技能方面来说单极开关和南北极开关，三极开关和四级开关的挑选，正本即是看线路的中性线是不是需求断开，能够经过以下几点差异：1.思考修补安全：TT体系需求修补的时分断中性线，所以需求南北极和四极开关，TN体系，在做好等电联合后，除分外状况（见办法），不需求断开中性线，通常选单极和三极即可。
断路器的极数
断路器的极数断路器的极数是指断路器上允许接入的插入断路器模块的跳线极数。
断路器的极数分为单极、双极、三极和四极等不同类型。
不同极数的断路器适用于不同的电路接入需求，以及对电流负载和故障保护能力的要求。
下面将介绍一些关于断路器极数的相关参考内容。
1. 单极断路器（Single Pole Circuit Breaker）单极断路器是指只有一个电极插座的断路器，适用于单相交流电路的接入。
单极断路器一般用于低电压应用，比如家庭用电、商业建筑和轻型工业设备等。
其工作原理是当电路中电流超过预设值时，断路器会自动断开电路，避免电流过大损坏设备或引起火灾等危险。
2. 双极断路器（Double Pole Circuit Breaker）双极断路器是指有两个电极插座的断路器，适用于单相或两相电路的接入。
双极断路器常用于家庭用电或商业建筑中的空调、热水器、洗衣机等高功率负载设备。
双极断路器可以提供额外的保护，当一个电极触发断路保护时，另一个电极也会自动断开，确保电路完全切断。
3. 三极断路器（Three Pole Circuit Breaker）三极断路器是指有三个电极插座的断路器，适用于三相电路的接入。
三极断路器常用于三相电机、大型工业设备和高功率负载等应用。
三极断路器可以保护三相电路中的每一相，当任何一相出现故障时，断路器能够立即切断故障相，防止故障扩大。
4. 四极断路器（Four Pole Circuit Breaker）四极断路器是指有四个电极插座的断路器，适用于三相电路和中性线的接入。
四极断路器常用于对对称负载和不对称负载进行保护，特别适用于需要同时保护三相电路和中性线的应用。
四极断路器在三相电路中提供了更全面的保护，可以及时检测和切断任何一相或中性线的故障。
除了不同极数的断路器，还有一些其他的参考内容包括：- 断路器的额定电压和额定电流范围- 断路器的短路中断能力和过载中断能力- 断路器的额定分断能力和操作特性时间- 断路器的安装方式和尺寸规格- 断路器的额定使用寿命和维护保养要求最后，购买和安装断路器时，应参考相关的国家和地区的电气安全标准和规范，确保断路器的选型和使用符合法律法规的要求，同时也确保电路的安全和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极与四极漏电保护器的简单分析
三极与四极漏电保护器的简单分析
低压配电系统中装设漏电保护器是防止人身触电的有效措
施，也可以防止因漏电而引发的电气火灾及设备损坏事故。
漏电保护器般分为一极、二极、三极、四极。
其中一极、
极漏电保护器的结构原理图，它们的主要区别在于当漏电事故发生时是否断开零线。
其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。
讨论的重点是三极、四极漏电保护器的工作原理与应用场合的差异。
我查阅一些厂家提供的三、四极漏电保护器结构原理图时
发现一些问题，源自某国产品牌开关制造商产品资料，源自某进口品牌开关制造商产品资料。
我们发现二者的四极漏电保护器的结构原理图并无区别，但三极漏电保护的结构原理图却存在重大不同，并由此引发其使用也有重大区别。
在分析之前，需要明确一个概念，即“负载三相平衡”。
在三相交流电系统中，负载三相平衡时，其三相电流相量和为零。
但我以为，所谓“负载三相平衡”是一个理论概念，在实际的产品制造中，由于生产工艺、使用条件及电源品质等因素的制约，理想的三相完全平衡的负载不大可能存在，其三相电流 ia、 ib、 ic 的相量和不为零而且很容易达到漏电保
护器的动作电流值例如30mA 。
因此，“负载三相平衡”这个
概念只具理论意义。
本文以下谈到三极、四极漏电保护器的应用时与此相关。
首先二者的漏电动作原理相同。
均是通过检测穿过零序
电流互感器的 3 根相线和 1 根 N 线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。
对于正常工作的
三相四线配电系统，不论其所带负载如何，均有
ia+ib+ic+iN=0 ，漏电保护器不动作。
一旦发生接地故障时，
故障相有一部分电流经故障点流入大地，此时零序电流互感
器内电流相量和不等于零，即ia+ib+ic+iN 工0漏电保护器动作，切断故障回路，从而保证人身安全。
不同之处仅在于漏电保护器动作时，在切断相线的同时是否切断零线。
因此，
所谓的三极漏电保护器是一种“假三极”漏电保护器，其实质载是 Y 形接法，不论三相平衡与否，其中性点与 N 线相连，则穿过零序电流互感器的相线及 N 线电流相量和为零，即 ia+ib+ic=-iN ，当然没有问题。
但若负载是 N 形接法，由于负载无中性点，则漏电保护器的 N 线被悬空， iN=0 。
此时，只有负载三相平衡，即 ia+ib+ic=0 ，才有 ia+ib+ic+iN=0 ，保证漏电保护器不动作。
但如前所述，“负载三相平衡”是一个理论概念，不具多少实际意义。
因此漏电保护器均应用于三相四线配电系统中，而不论其负载是否平衡。
对无中性点的负载，则不可使用。
与四极漏电保护器相同。
应用时，正常情况下，若负大不相同，穿过零序电流互感器的仅有 3 根相线，因此，
它检测的仅是三相电流的相量和。
在正常的配电系统中，要使
ia+ib+ic=0 ，只有以下 2 种情况：
1. 三相四线配电系统中，负载三相平衡。
此时，尽管
系统的 N 线未穿过漏电保护器的零序电流互感器，但因
ia+ib+ic=0 ，漏电保护器不动作。
但亦如前述，这是一种理论状态。
2. 配电系统本身是三相三线制，不论其负载是否三相
平衡，也不论负载是丫形接法或△形接法，均有ia+ib+ic=O , 漏电保护器不动作。
图 3-a 类型漏电保护器接三相三线负载时，负载丫形接法及△形接法的配电电路图如图4-a、b所
示。
因此，三极漏电保护器更具实际意义的使用场合是前述
的第 2 种情况，即应用于三相三线的配电系统，负载对 N 线
无要求。
电动机便是此类负载之一，不论该电动机的绕组是
丫形接法还是△形接法。
漏电保护器的工作原理及应用相同，不再赘述。
对民用建筑电气设计而言，三极或四极漏电保护器的应
用是广泛的。
例如，按规范，在住宅楼单元进线处要设 300mA
的漏电保护器，此时因配电系统为三相四线（未考虑 PE 线），我们只能选用类型的漏电保护器。
若选用漏电保护器则可能使其无法正常工作。
另一个应用例子便是三相插座前端加装漏电保护。
此时，若仅为预留三相插座而不知其负载为何，情况便比较复杂。
具体地说，若负载有中性线，则不可选用的漏电保护器。
若负载无中性线，则只能选用的漏电保护器
此种情况下，我们仍考虑实际三相负载不能满足“三相平衡的理论要求）。
综上所述，三极、四极漏电保护器的正确使用应建立在
弄清漏电保护器本身的结构，即 N 线是否穿过零序电流互感器与负载类型，即负载是否对中性线有要求的基础上。
我以为，三极漏电保护器应定义为 N 线不穿过零序电流互感器，它应用于三相三线配电系统，负载无中性线。
四极漏电保护器应定义为 N 线穿过零序电流互感器，它应用于三相四线配电系统，负载有中性线。
对所谓“三极漏电保护器”因其容易混淆概念而须引起大家注意。
