实验四静态路由配置实验报告
实验四：路由器静态路由的配置
实验四：路由器静态路由的配置实验学时：2学时实验类型：验证实验要求：必修一、实验目的1．掌握路由器的基本配置命令。
2．理解和掌握路由表的概念、作用和基本原理。
3. 掌握静态路由配置，实现不同网段的计算机之间的连接。
二、实验内容对路由器A与B进行配置，实现两台计算机PC1与PC2之间的连通，实验拓扑图如下：其中：PC1的IP地址：172.16.1.2/16 ；PC1的网关地址：172.16.1.1/16PC2的IP地址：172.18.1.2/16 ；PC2的网关地址：172.18.1.1/16RouterA的F0地址：172.16.1.1/16 ；s0的IP地址：172.17.1.1/16；其中，s0为DCE RouterB的F0地址：172.18.1.1/16 ；s0的IP地址：172.17.1.2/16；其中，s0为DTE Switch1、Switch2不需进行设置三、实验原理、方法和手段按照书本及老师所讲授的实验原理、方法进行实验。
四、实验组织运行要求本实验课以学生自主训练为主的开放模式组织教学，当老师在实验过程中发现了学生实验中存在的共同问题时，可要求学生暂停实验，对多数学生都存在的问题进行集中的讲授。
五、实验条件双绞线、PC机、锐捷网络实验室（路由器、交换机）。
六、实验步骤1．配置静态路由前，测试PC1和PC2间的连通性：1.请用Ping命令来测试PC1和PC2之间的连通性。
2.请用Show ip route命令来查看RouterA和RouterB路由表信息。
2．路由器基本配置配置路由器主机名RouterARouter> enable注：从用户模式进入特权模式Router# configure terminal注：从特权模式进入全局配置模式Router(config)# hostname RouterA注：将主机名配置为“RouterA”RouterA(config)#配置路由器主机名RouterBRouter> enable注：从用户模式进入特权模式Router# configure terminal注：从特权模式进入全局配置模式Switch(config)# hostname RouterB注：将主机名配置为“RouterB”RouterB(config)#3. 配置路由器RouterA各接口的IP 地址RouterA(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterA(config-if)# ip address 172.17.1.1 255.255.0.0RouterA(config-if)# no shut注：设置路由器serial 0 的IP 地址为172.17.1.1，对应的子网掩码为255.255.0.0 并激活端口RouterA(config)# interface fastethernet 0注：进入路由器fastethernet 0 的接口配置模式RouterA(config-if)# ip address 172.16.1.1 255.255.0.0RouterA(config-if)# no shut注：设置路由器fastethernet 0 的IP 地址为172.16.1.1，对应的子网掩码为255.255.0.0并激活端口配置路由器RouterB各接口的IP 地址RouterB(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterB(config-if)# ip address 1172.18.1.172.17.1.2 255.255.0.0RouterB(config-if)# no shut注：设置路由器serial 0 的IP 地址为172.17.1.2，对应的子网掩码为255.255.0.0并激活端口RouterB(config)# interface fastethernet 0注：进入路由器fastethernet 0 的接口配置模式RouterB(config-if)# ip address 172.18.1.1 255.255.0.0RouterB(config-if)# no shut注：设置路由器fastethernet 0 的IP 地址为172.18.1.1，对应的子网掩码为255.255.0.0并激活端口4. 配置接口时钟频率（DCE）RouterA(config)# interface serial 0注：进入路由器serial 0 的接口配置模式RouterA(config-if) clock rate 64000注：设置接口物理时钟频率为64Kbps5．配置静态路由RouterA(config)# ip route 172.18.0.0 255.255.0.0 172.17.1.2注：172.17.1.2 为下一跳的IP地址， 172.18.0.0为目的网段RouterB(config)# ip route 172.16.0.0 255.255.0.0 172.17.1.1注：172.17.1.1 为下一跳的IP地址， 172.16.0.0为目的网段6. 配置静态路由后，测试PC1和PC2间的连通性：1.通过命令Ping实现PC1和PC2彼此的访问；2.在RouterA，RouterB上，分别使用命令show ip route查验全网路由。
静态路由配置实验报告
静态路由配置实验报告 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】实验报告5实验名称静态路由配置实验姓名学号班级13计本实验目的（1）掌握路由器配置方法（2）理解路由器工作原理实验内容（1）配置路由器。
（2）查看路由表。
（3）验证两个终端之间的连通性。
实验步骤（1）如图1所示摆放好实验网络中的各个设备：图1（2）左键单击Router0的图标，在物理选项卡下，单击右方实物图上的电源开关部分以关闭路由器，然后在左边找到WIC-2T，拖动到右边合适的空槽，打开电源。
结果如图。
依次操作，给Router1和Router2也加上这个设备以便路由器之间的连接。
如图2所示：图2（3）如图3所示，用连线中的直通线把PC、交换机、路由器三者连接起来，连接的时候选的都是FastEthernet端口。
然后用DCE 串口线把3个路由器之间互相连接起来，连接的时候选择Serial端口。
PS：注意接口的编号，在后边配置的时候需要对应。
图3（4）分配各个设备的信息。
用这个IP段，具体分配如下：①P C0、PC1到Router0的Fastethernet0/0口（这种路由器有2个fastethernet口，在和Switcher连接时都选择的是0/0这个口）占用这个网号；②后边的PC2PC3以及PC4PC5分别占用、这两个网号。
③R outer0和Router1之间的网络占用，Router1和Router2占用.（5）分配后先设置Router0的FastEthernet0/0口的信息。
①左键单击它的图标，在弹出的选项卡中选择<配置>选项卡，在左边的<接口配置>下单击FastEthernet0/0；②IP 地址填入网号中第一个可用的IP,即，同时该IP也是PC0、PC1的网关。
切换到子网掩码后自动填入子网掩码，然后在端口状态后的On前打上勾，结果如图，关闭窗口。
静态路由实验报告
静态浮动路由一、实验目的（蓝色字体为参考格式, 具体内容结合实验编写）1.掌握静态路由的原理及配置；2.掌握静态缺省路由的原理及配置；3.掌握静态浮动路由的原理及配置；二、实验要求举例说明: 该部分可以是实习项目的实际需求（根据实习的实际内容自己填写）某公司网络如图所示：其中pc2是内网电脑, 要求在pc2上能ping通pc1（服务器8.8.8.8）；在公司的边界路由器上为了可靠性使用了双线做备份, 但是查看RT2路由表正常情况下只能看到202.112.1.1为下一跳的路由, 当202.112.1.1网段的线缆断了才会出现202.113.1.1为下一跳的路由, 在RT1上也是同理；只能看到112的路由, 当112链路断掉才会出现113链路为下一跳的路由；三、实验内容及步骤1 网络拓扑（例如下图所示）2 方法和步骤2.1 : 配置IP地址:RT1:<RT1>system-viewSystem View: return to User View with Ctrl+Z.[RT1]int g0/0/1[RT1-GigabitEthernet0/0/1]ip add 12.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/1]int g0/0/2[RT1-GigabitEthernet0/0/2]ip add 10.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/2]int lo0[RT1-LoopBack0]ip add 1.1.1.1 255.255.255.255RT2:<RT2>system-viewSystem View: return to User View with Ctrl+Z.[RT2]int g0/0/1[RT2-GigabitEthernet0/0/1]ip add 12.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/1]int g0/0/2[RT2-GigabitEthernet0/0/2]ip add 10.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/2]int g0/0/0[RT2-GigabitEthernet0/0/0]ip add 23.1.1.2 255.255.255.0RT3:<RT3>sySystem View: return to User View with Ctrl+Z.[RT3]int g0/0/0[RT3-GigabitEthernet0/0/0]ip add 23.1.1.3 255.255.255.0[RT3-GigabitEthernet0/0/0]int lo0[RT3-LoopBack0]ip add 3.3.3.3 255.255.255.2552.2.1 : 配置RT3的静态路由:[RT3]ip route-static 12.1.1.0 255.255.255.0 g0/0/0 23.1.1.2[RT3]ip route-static 1.1.1.1 255.255.255.255 g0/0/0 23.1.1.22.2.2 : 配置RT2的静态路由:[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/1 12.1.1.1[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/2 10.1.1.1 preference 61[RT2]ip route-static 3.3.3.3 255.255.255.255 g0/0/0 23.1.1.32.2.3 : 配置RT1的静态路由:[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/1 12.1.1.2[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/1 12.1.1.2验证：Pc2能ping通pc1查看路由表RT1:[RT1]dis ip routing-tableRouting Tables: PublicDestinations : 10 Routes : 11Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Direct 0 0 8.8.8.1 GE0/0/2 8.8.8.1/32 Direct 0 0 127.0.0.1 InLoop0 10.0.12.0/24 Static 20 0 202.112.1.2 GE0/0/0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 202.113.1.2 GE0/0/1Static 60 0 202.112.1.2 GE0/0/0 202.112.1.0/24 Direct 0 0 202.112.1.1 GE0/0/0 202.112.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.1 GE0/0/1 202.113.1.1/32 Direct 0 0 127.0.0.1 InLoop0RT2:[RT2]dis ip roRouting Tables: PublicDestinations : 10 Routes : 10Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 20 0 202.112.1.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.1 GE0/0/1 10.0.12.1/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 10.0.12.2 GE0/0/1 202.112.1.0/24 Direct 0 0 202.112.1.2 GE0/0/0 202.112.1.2/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.2 GE0/0/2 202.113.1.2/32 Direct 0 0 127.0.0.1 InLoop0RT3:[RT3]dis ip rodis ip roRouting Tables: PublicDestinations : 9 Routes : 9Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 60 0 10.0.12.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.2 GE0/0/0 10.0.12.2/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Direct 0 0 192.168.1.1 GE0/0/1 192.168.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.112.1.0/24 Static 60 0 10.0.12.1 GE0/0/0 202.113.1.0/24 Static 60 0 10.0.12.1 GE0/0/0四、实验心得及体会通过这次试验, 掌握了静态路由的原理及配置, 还有静态缺省路由和静态浮动路由的原理及配置, 静态路由适用小型网络。
静态路由配置实验报告
实验报告5实 验 步 骤左键单击RouterO 的图标，在物理选项卡下，单击右方实物图上的电源开关部分以关闭路由器，然后在左边找到 WIC-2T ，拖动到右边合适的空槽，打开电源。
结果如图。
依次操作，给 Router1和Router2也加上这个设备以便路由器之间的连 接。
如图2所示:姓名学号班级13计本静态路由配置实验实验名称 (1)掌握路由器配置方法实 验 目 的(2)理解路由器工作原理实 验 内 容(1)配置路由器。
(2)查看路由表。
(3)验证两个终端之间的连通性。
(1) 如图1所示摆放好实验网络中的各个设备:图3号 Ro iLiterO| E ■厦|费山肝左匸耳尸修岸亡甫经棋疑抉失〒灵證雾協賣丈博・寧-卜期二可姑诧二強空豐启词於嚷昔拧 静工齐*1武"片撮崔庄单“卜fll 割的理吉妬前£»■*?宾得.目眉出应用电括・悵谡宀第阳 ~IE(*T12ekt>D3L 序号rrodum 十杠*品序陵睛同声粥韦応号霍科龙童弄*爭只祐 辻件绕兰］亡认含口审-申nt ： and SD_C.(3) 如图3所示，用连线中的直通线把 PC 、交换机、路由器三者连接起来，连 接的时候选的都是FastEthernet 端口。
然后用DCE 串口线把3个路由器之间互相 连接起来，连接的时候选择 Serial 端口PS:注意接口的编号，在后边配置的时候需要对应NM 2FE2W—NM-2W^IM-4A/S \M-^EMM-&ANhM-CoverNN-titfb-iblHW1C-2T [HW£C-fltb ；V^HWIC-SA11 IC-AF-AG-B fWiC- JAM^IC-1FN=TWTC-1T WIG 2AM Cj^IG-2T ~J AIC Cover*物理谏巒图(4) 分配各个设备的信息。
用192.168这个IP段，具体分配如下：①PCO、PC1 到RouterO 的FastethernetO/O口(这种路由器有 2 个fastethernet口，在和Switcher连接时都选择的是0/0这个口)占用192.16830这个网号；②后边的PC2PC3以及PC4PC5分别占用192.16840192.168.5.0这两个网号。
静态路由的配置实验报告
静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式，它通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由，实现不同网络之间的通信，并对配置过程和结果进行分析。
实验环境:本实验使用了三台虚拟机，分别代表不同的网络。
其中，虚拟机A位于192.168.1.0/24网络，虚拟机B位于192.168.2.0/24网络，虚拟机C位于192.168.3.0/24网络。
虚拟机A作为路由器，连接了虚拟机B和虚拟机C。
实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中，打开终端，输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0。
2. 配置虚拟机B的网络接口:在虚拟机B中，打开终端，输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1，子网掩码为255.255.255.0。
3. 配置虚拟机C的网络接口:在虚拟机C中，打开终端，输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1，子网掩码为255.255.255.0。
4. 配置虚拟机A的静态路由:在虚拟机A中，打开终端，输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由，下一跳为192.168.1.1。
同样地，输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。
4实验四、静态路由

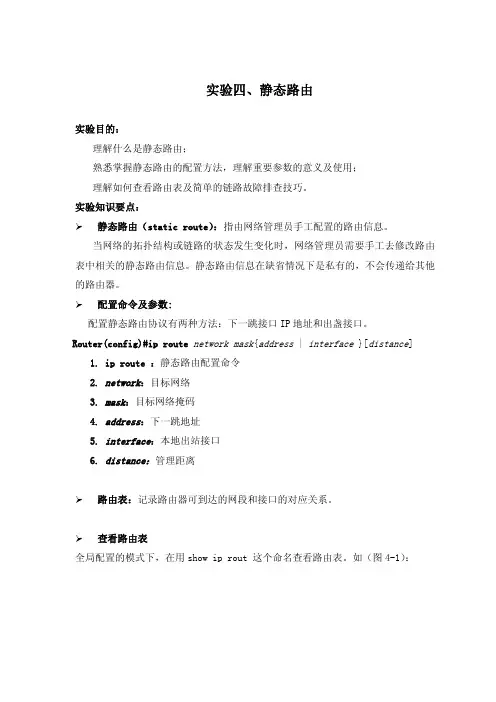

实验四、静态路由实验目的：理解什么是静态路由；熟悉掌握静态路由的配置方法，理解重要参数的意义及使用；理解如何查看路由表及简单的链路故障排查技巧。
实验知识要点：¾静态路由（static route）：指由网络管理员手工配置的路由信息。
当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。
¾配置命令及参数:配置静态路由协议有两种方法：下一跳接口IP地址和出盏接口。
Router(config)#ip route network mask{address | interface }[distance]1.ip route ：静态路由配置命令work：目标网络3.mask：目标网络掩码4.address：下一跳地址5.interface：本地出站接口6.distance：管理距离¾路由表：记录路由器可到达的网段和接口的对应关系。
¾查看路由表全局配置的模式下，在用show ip rout 这个命名查看路由表。
如（图4-1）：（图4-1）在上面图中输出的信息首先显示路由条目各种类型的简写，如“C”为直连网络，“S”为静态路由。
以上带有下划线的路由为例，“S”表示这条路由是静态路由，手动配置的；“172.31.1.0”是目标网络；“[1/0]”是管理距离/度量值；“via 192.168.12.2”是指到达目的网络的下一跳路由器的IP地址；¾管理距离（Administrative Distance, AD）：用来表示路由的可信度，路由器可能从多种途径获得同一网络的路由，为了区别它们的可信度，用管理距离加以表示。
AD值越小说明路由的可靠程度越高。
不协议的默认管理距离，如（图4-2）所示：（图4-2）¾度量值（Metric）：一个路由协议判别到达目的网络的最佳路径的方法。
静态路由配置的实验报告
静态路由配置的实验报告
静态路由配置实验报告
摘要：本实验旨在探究静态路由配置对网络通信的影响。
通过实验，我们了解了静态路由配置的基本原理和操作步骤，并通过实际操作验证了其在网络通信中的作用和效果。
引言：在网络通信中，路由器扮演着至关重要的角色，它负责将数据包从源主机传输到目标主机。
静态路由配置是一种简单而有效的路由器配置方式，通过手动设置路由表来指定数据包的传输路径。
本实验将通过配置静态路由来探究其对网络通信的影响。
实验目的：1. 了解静态路由配置的基本原理和操作步骤；2. 验证静态路由配置对网络通信的作用和效果。
实验步骤：1. 搭建实验环境，包括两台路由器和多台主机；2. 配置路由器的静态路由表，指定数据包的传输路径；3. 进行网络通信测试，观察数据包的传输情况。
实验结果：经过实验操作和测试，我们发现静态路由配置可以有效地指定数据包的传输路径，提高网络通信的效率和稳定性。
通过手动设置路由表，我们可以灵活地控制数据包的传输，避免网络拥堵和数据丢失的问题。
结论：静态路由配置是一种简单而有效的路由器配置方式，通过手动设置路由表来指定数据包的传输路径。
本实验通过实际操作验证了静态路由配置对网络通信的作用和效果，为我们深入理解网络通信和路由器配置提供了重要的实践基础。
展望：未来，我们将进一步探究动态路由配置和其他高级路由技术，深入研究
网络通信的原理和方法，为网络技术的发展和应用做出更大的贡献。
通过本次实验，我们对静态路由配置有了更深入的理解，相信在今后的学习和工作中能够更好地运用和实践这一技术。
新实验四路由器的基本配置(静态路由、默认路由、rip、ospf协议)
实验四配置路由器静态路由、默认路由和RIPv2、ospf协议一、实验目的本实验主要用来练习路由器的基本配置，包括静态路由、默认路由和RIPv2路由协议。
二、配置静态路由和默认路由1．绘制拓扑图并保存，拓扑图如下图所示。
连接说明：路由器1型号为2516，路由器2和路由器4的型号均为2501；路由器1的ethernet 0与路由器2的ethernet 0相连；路由器1的serial 0与路由器4的serial 0相连；注意：在连接路由器1和4的串口时，请选择路由器4作为DCE端；2、以路由器1、路由器2和路由器4为配置对象，进行相关设置。
①按下表逐个设置路由器1、路由器2和路由器4的相关接口的IP地址；Router1Router2Router410.1.1.1 10.1.1Interface EthernetSerial 012.5.10.112.5.10举例：对路由器1的两个接口的设置Router>enableRouter#conf terminalRouter(config)#hostname router1 /*设置路由器1名称为router1;Router1(config)#interface Ethernet 0 /*切换到路由器1的以太网接口0 Router1(config-if)#ip address 10.1.1.1 /*设置该接口的IP地址等Router1(config-if)#no shutdown /* 开启该接口Router1(config-if)#end /*退出特权模式Router1#conf t /* 再进入配置串行接口0Router1(config)#interface serial 0Router1(config-if)#ip add 12.5.10.1 shutdownRouter1(config-if)#end对Router4操作：对Router2操作：对router1操作：说明: 其他两个路由器的接口的IP设置，由学生参照路由器1的示例自己完成；注意：在设置路由器4串口的时候，要设置其时钟速率：Router4(config-if)#clock rate 6400②在路由器4上试着PING其他接口的IP地址，查看并分析结果；③切换到路由器4，设置静态路由；Router4(config)#ip route 10.1.1.0/*目的站网段地址子网掩码下一站地址④在路由器4上，按如下PING，查看各个结果，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑤查看路由器4上的路由表；Router4#show ip route⑥切换到路由器2上，配置其静态路由；Router2(config)#ip route 12.5.10.0再次切换到路由器4，再次PING，查看其结果与上次的不同，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑧切换到路由器2上，查看它的路由表；Router2#show ip route⑨切换到路由器4上，删除静态路由，设置默认路由；Router4(config)#no ip route 10.1.1.0 /*删除静态路由Router4(config)#ip route 0.0.0.0 /*设置默认路由Router4#show ip route三、配置RIPv2和ospf路由协议1、设计如下图所示的拓扑图，R1和R2通过串口连接，PC为以太网口连接，各接口IP地址设置如图中已给出所示，路由器型号均为2610；2、自己完成路由器R1和R2的各自的以太网口和串口的配置；R1的配置R2的配置PC的IP的配置：3、分别查看R1和R2 上的路由信息，在PC上互相测试连通性的情况，分析结果（未做）；4、在R1上配置RIPv2协议；参考命令如下：R1(config)#router rip1”0.0.055 area 0 申明本设备的直连网段，属于区域0，这里的是反掩码匹配。
实验四 路由器静态路由的配置实验
实验四路由器静态路由的配置实验【实验目的和要求】1、掌握路由器的基本配置方法。
2、掌握静态路由的概念、原理、配置方法。
【实验环境】1、三台路由器2、三台PC机实验拓扑如下：【实验内容】1．实验准备(1)实验设备连接(2)路由器初始化，完成主机名、密码的设置2．路由器的基本配置(1)配置路由器的名称Router>enableRouter #config tRouter(config)#hostname R1R1(config)#(2)配置路由器的终端密码作用：进入交换机的命令行模式的密码。
R1(config)#line con 0R1(config-line)#password consoleR1(config-line)#login测试：连续输入exit，直到退出路由器的命令行模式，然后回车再进入，需要输入密码。
(3)设置特权用户密码作用：从用户模式进入特权模式需要的密码。
R1(config)#enable secret cisco测试方法：连续输入exit，退回到用户模式，然后输入enable，则提示需要输入密码。
(4)配置路由器的地址R1(config)#int f0/0R1(config-if)#ip address 2.2.2.2 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#int s1/0R1(config-if)#ip address 26.26.26.2 255.255.255.0R1(config-if)#clock rate 64000 （注意：DCE端口需要配置时钟速率）R1(config-if)#no shR2和R3的地址配置方法如上，自己配置。
(5)配置路由器的虚拟终端密码作用：允许远端主机通过Telnet方式登录路由器，然后对路由器进行配置。
R1(config)#line vty 0 4R1(config-line)#password vtyR1(config-line)#login测试方法：在互连的主机上Telnet路由器上直接相连的Fastethernet口的地址，如果成功，则说明VTY 的设置成功。
静态路由配置实验报告
静态路由配置实验报告静态路由配置实验报告一、引言在计算机网络中，路由是实现数据包从源主机到目标主机的传输的关键技术之一。
路由器作为网络的核心设备，负责转发数据包并选择最佳路径。
静态路由是一种最简单的路由方式，通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由，探索路由器的工作原理和网络通信的基本概念。
二、实验目的1. 理解静态路由的概念和原理；2. 学习如何配置静态路由；3. 掌握网络通信过程中路由器的角色和功能。
三、实验环境本实验使用了以下设备和软件：1. 路由器：Cisco 2800系列；2. 交换机：Cisco Catalyst 2960系列；3. 模拟器：GNS3；4. 虚拟机：VMware Workstation；5. 操作系统：Windows 10。
四、实验步骤1. 搭建网络拓扑首先，使用GNS3模拟器搭建一个包含两台路由器和两台主机的网络拓扑。
将路由器和主机连接到交换机上，并使用VMware Workstation创建虚拟机作为主机。
2. 配置IP地址在路由器和主机上配置IP地址，确保它们处于同一个子网中。
使用命令行界面或网络管理工具，为每个接口分配一个唯一的IP地址。
3. 配置静态路由在路由器上配置静态路由，将数据包从源主机转发到目标主机。
使用路由器的命令行界面，输入静态路由的目标网络和下一跳的IP地址。
4. 测试网络连接在主机上使用ping命令测试网络连接。
向目标主机发送数据包，并观察路由器的转发过程。
通过ping命令的输出结果，确认数据包是否成功到达目标主机。
五、实验结果与分析经过实验测试，静态路由配置成功，并且网络连接正常。
通过观察路由器的转发过程，我们可以看到数据包从源主机经过路由器，按照路由表中配置的路径到达目标主机。
静态路由的优点是配置简单，适用于小型网络；但是对于大型网络来说，静态路由的维护工作量较大，不利于网络的扩展和管理。
六、实验总结通过本实验，我们深入了解了静态路由的配置和工作原理。
静态路由配置实习报告
一、实习背景随着互联网技术的飞速发展，网络通信在各个领域都发挥着越来越重要的作用。
为了使网络能够高效、稳定地运行，我们需要对网络进行合理的规划和管理。
静态路由配置作为网络规划与管理的重要手段之一，对于保障网络通信的畅通具有重要意义。
本次实习旨在通过实际操作，掌握静态路由配置的基本原理和操作方法。
二、实习目的1. 理解静态路由配置的基本原理和概念；2. 掌握静态路由配置的操作方法；3. 熟悉静态路由配置在现实网络中的应用。
三、实习内容1. 理论学习首先，我们学习了静态路由配置的基本概念，包括路由、路由器、路由表、路由算法等。
通过学习，我们了解到静态路由配置是指由网络管理员手动设置路由表，实现网络之间的通信。
与动态路由配置相比，静态路由配置具有简单、高效、可靠等优点。
2. 实验操作在实验过程中，我们按照以下步骤进行静态路由配置：（1）搭建实验环境：使用3台2811型号的路由器R1、R2、R3，分别连接2台交换机和2台终端A、终端D，完成终端-交换机-路由器组成的两个以太网的连接。
（2）配置接口IP地址：为路由器R1和R3增加快速以太网接口模块NM-1FE-TX，安装后检查路由器的接口数。
为路由器R2安装模块HWIC-AP-AG-B，同样检查R2的接口数。
然后，用交叉线Cross-over连接R1、R2，并把对应端口配置为IP地址192.1.4.1/24和192.1.4.2/24；同样方式把R1、R3连接，并配置对应的IP地址192.1.5.1/24和192.1.5.2/24；同样方式把R2、R3连接并配置对应IP地址192.1.6.1/24和192.1.6.2/24。
（3）配置静态路由项：为路由器R1、R3配置连接以太网端口对应IP地址192.1.1.254/24和192.1.3.254/24；路由器R2配置无线局域网对应IP地址192.1.2.254/24。
按照图示分别为三台终端静态配置方式配置IP和网关。
静态路由配置实验报告
配置静态路由一、实验目的（1）掌握静态路由的配置方法。
（2）验证静态路由的配置结果，加深对路由概念的理解。
二、实验设备（1）路由器、计算机、交换机分别2台（2）console线2根，直通线若干根三、实验过程和主要步骤（1）在纸上或者头脑里面，想好拓扑图，如图1。
图1拓扑图（2）按照图1所示连接好网络，并分别将两个路由器跟计算机用console线连接。
表1设备参数设定（3）想好IP和网关，如表1。
并设置好计算机和路由器的IP参数。
注意：i）PC机的IP和网关参数设置是在本地连接✍属性✍Internet协议的属性ii）路由器端口IP配置后要记得noshutdowniii）IP配置完后，最好要用ping命令测试一下，这里测试只看看PC是否能ping通网关，不做两个网络间的测试（4）设置静态路由路由器R1的设置静态路由命令：iproute路由器R2的设置默认路由命令：iproute注意：i）配置静态路由的命令常用格式：iproute目的网络子网掩码下一跳路由器的IPii）默认路由是一种特殊的静态路由。
如果不清楚从源站到达目的站的路由，或者匹配路由表中所有显示的表项，路由器将把数据包按默认路由转发。
iii）当iproute…，出现“Defaultgatewayisnotset…..ICMPredirectcacheisempty”时，原因是：IP路由被禁用，解决办法：(config)#iprouting（5）查看静态路由表命令：showiproute（6）用ping命令进行测试，（7）结束实验后，为了不影响以后实验，最好清除路由器的静态路由命令如下：(config)#noiproute目的网络子网掩码下一跳路由器的IP注意：这里的目的网络、子网掩码和下一跳路由器的IP要跟之前你配置的路由一样。
四、感受和体会遇到问题，首先是自己想想看，再是百度搜索看看，最后才问老师。
特别是百度搜索，有时候不单单能找到自己要多答案，而且有时候能了解更多的知识。
实验4路由器基本配置及静态路由实验报告
实验4路由器基本配置及静态路由实验报告实验目的：1.学习了解路由器的基本配置；2.学习了解静态路由的配置和使用；3.掌握基于静态路由的网络通信实现。
一、实验背景和原理：路由器是互联网中的重要组成部分，它负责在不同网络之间传递数据包，将源网络的数据包传递到目标网络。
在互联网中，路由器根据用户配置的路由表来选择合适的路径来转发数据包。
静态路由，也称为静态路由表，是在网络管理员手动配置的路由表中进行路由选择的过程。
它不依赖于动态路由协议，管理员需要手动添加和配置静态路由规则。
静态路由的好处是简单，适用于路由器之间的小型网络。
二、实验设备：1. 4台路由器（如Router1、Router2、Router3、Router4）2.1台交换机3.PC端设备三、实验步骤：1.连接实验设备：将4台路由器和1台交换机进行连接，形成一个局域网，所有设备通过交换机互相连接。
2.配置IP地址：在每台路由器上配置IP地址，确保不同路由器上的接口IP地址在同一网段内。
3.配置静态路由：在每台路由器上配置静态路由表。
管理员需要手动添加和配置每个路由器的静态路由规则，使得不同的子网可以相互通信。
4.测试网络通信：使用PC端设备对各子网进行ping测试，确认静态路由配置正确无误。
根据ping的结果，可以判断是否能够正常通信。
四、实验结果：经过上述步骤，完成了4路由器的基本配置及静态路由配置。
经过网络测试，可以得出以下结论：1.路由器间的网络互通正常，可以通过静态路由实现不同子网之间的通信；2.配置正确的静态路由表可以实现跨网络的数据包转发；3.静态路由的配置相对简单，适用于小型网络。
五、实验总结：通过本次实验，我们学会了基本的路由器配置和静态路由的配置与使用。
实验过程中，我们遇到了一些问题，如IP地址配置错误、静态路由配置错误等，通过排查问题和调整配置，解决了这些问题。
实验过程中，我们对路由器和网络通信有了更深入的了解，掌握了一些基本的网络配置技巧。
静态路由器配置实训报告
一、实训背景随着网络技术的不断发展，网络设备在企事业单位、学校等场所得到了广泛应用。
路由器作为网络层设备，负责在不同局域网之间传输数据分组，并确定最佳传输路径。
为了使网络能够正常工作，我们需要对路由器进行配置，使其满足实际需求。
本实训报告针对静态路由器的配置进行阐述。
二、实训目的1. 掌握静态路由的配置方法和技巧；2. 通过静态路由方式实现网络的连通性；3. 熟悉广域网线缆的链接方式；4. 提高网络设备配置的实际操作能力。
三、实训环境1. 硬件设备：两台路由器、一台计算机、网络交换机；2. 软件设备：Packet Tracer模拟软件、Windows操作系统；3. 线缆：网线、串行线。
四、实训步骤1. 搭建网络拓扑结构（1）在Packet Tracer中搭建网络拓扑，包括两台路由器、一台计算机和一台网络交换机；（2）连接设备，确保网络连通。
2. 配置路由器接口IP地址（1）在路由器R1上，配置G0/0/0接口的IP地址为192.168.1.1/24；（2）在路由器R2上，配置G0/0/0接口的IP地址为192.168.2.1/24。
3. 配置路由器直连路由（1）在路由器R1上，查看直连路由；（2）在路由器R2上，查看直连路由。
4. 配置静态路由（1）在路由器R1上，配置静态路由，目标网段为192.168.2.0，下一跳为192.168.2.1；（2）在路由器R2上，配置静态路由，目标网段为192.168.1.0，下一跳为192.168.1.1。
5. 验证配置（1）在计算机上，ping通192.168.2.1，验证R1与R2之间的连通性；（2）在计算机上，ping通192.168.1.1，验证R2与R1之间的连通性。
五、实训结果与分析1. 通过静态路由配置，实现了R1与R2之间的连通性；2. 在计算机上成功ping通192.168.2.1和192.168.1.1，说明网络配置正确；3. 在实训过程中，掌握了静态路由的配置方法和技巧，提高了网络设备配置的实际操作能力。
静态路由配置实验报告
一、实验预习1、实验目标：★了解静态路由★掌握静态路由配置2、实验原理：静态路由需要手工配置,信息可以通过路由表路径传输;3、实验设备及材料：★2台华为Quidway AR 2811路由器★1台PC已安装Iris或网络仿真软件★专用配置电缆2根,网线5根4、实验流程或装置示意图：二、实验内容1、方法步骤及现象：第一步：首先确认实验设备正确连接；第二步：配置好PCA和PCB的IP地址；第三步：通过CONSOLE口连接上Quidway AR2811路由器Rt1；第四步：在Rt1配置接口,命令清单如下：<Quidway>sysQuidwaysysname Rt1Rt1int e 0/0Rt1-Ethernet0/0ip addr 10.0.0.1 24Rt1-Ethernet0/0int e 0/1Rt1-Ethernet0/1ip addr 11.0.0.1 24第五步：查看路由器Rt1的路由表,命令清单及结果如下：Rt1display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.111.0.0.1第六步：通过CONSOLE口连接上Quidway AR2811路由器Rt2；第七步：在Rt2配置接口,命令清单如下：<Quidway>sysQuidwaysysname Rt2Rt2int e 0/0Rt2-Ethernet0/0ip addr 10.0.0.2 24Rt2-Ethernet0/0int e 0/1Rt2-Ethernet0/1ip addr 12.0.0.1 24第八步：查看路由器Rt2的路由表,命令清单及结果如下：Rt2display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/012.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/110.0.0.212.0.0.2第九步：在PCA上ping路由器Rt2的E0/0端口10.0.0将结果记录；错误!第十步：在路由器Rt1上配置静态路由,添加一条到12.0.0.0/24的路由,命令清单及结果如下：Rt1 ip route-static 12.0.0 ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.112.0.0.0/24 STATIC 60 0 10.0.0.2 Ethernet0/0第十一步：再次在PCA上ping路由器Rt2的E0/0端口10.0.0.2及PCB12.0.0.2,将结果记录；错误!第十二步：在路由器Rt2上配置静态路由,添加一条到11.0.0.0/24的路由,命令清单及结果如下：Rt2 ip route-static 11.0.0 ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/012.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/110.0.0.212.0.0.211.0.0.0/24 STATIC 60 0 10.0.0.1 Ethernet0/0第十三步：再次在PCA上ping路由器Rt2的E0/0端口10.0.0.2及PCB12.0.0.2,将结果记录；错误!第十四步：删除第十步在路由器Rt1上配置的静态路由,恢复缺省路由,命令清Rt1 undo ip route-static 12.0.0 ip route-static 0.0.0.0 第十五步：记录此时的Rt1和Rt2的路由表；第十六步：再次在PCA上ping路由器Rt2的E0/0端口10.0.0.2及PCB12.0.0.2,将结果记录；错误!第十七步：综合上面的记录,填写下表：2、对实验现象、数据及观察结果的分析与讨论：1比较四次记录结果和路由表的变化,分析其原因;答：第一次：PCA与RT2、PCB均不在同一网段,且RT1、RT2路由表均没有添加静态路由路径,ping不通；第二次：PCA与RT2、PCB均不在同一网段,且RT2路由表没有添加静态路由路径,只有RT1路由表添加了静态路由路径,ping不通；第三次：PCA与RT2、PCB均不在同一网段,但RT1、RT2路由表均有添加静态路由路径,能ping通；第四次：恢复默认路由,能ping通;2如果第十四步删除的是Rt2的静态路由并恢复缺省路由,那么,第十五、第十六步的结果回怎样答：ping的结果不变;三、实验小结：通过本实验,我们对静态路由有了一定的了解,也基本掌握了静态路由的配置方法,熟悉了使用ping命令查询路由信息的方法,对各个网络的互联也有一个跟深刻的理解;四、主要参考文献：计算机网络与因特网。
静态路由配置的实验报告
静态路由配置的实验报告静态路由配置的实验报告引言：在计算机网络中，路由是实现不同网络之间数据传输的关键。
路由器通过路由表来确定数据包的转发路径。
静态路由是一种手动配置的路由方式，管理员需要手动配置路由器的路由表来指定数据包的转发路径。
本实验旨在探究静态路由配置的原理和实践操作，并验证其在网络通信中的应用。
1. 实验目的本实验的目的是通过实际操作，了解静态路由配置的原理和方法，并验证其在网络通信中的应用。
具体目标如下：1. 理解静态路由的概念和工作原理；2. 学会使用路由器的命令行界面进行静态路由的配置；3. 验证静态路由配置的正确性和可行性。
2. 实验环境本次实验使用以下硬件和软件环境：1. 路由器设备（型号：XXX）；2. 计算机设备（型号：XXX）；3. 操作系统：Windows 10；4. 路由器配置工具：XXX。
3. 实验步骤3.1 配置路由器首先，将计算机设备和路由器设备通过网线连接起来。
然后，打开路由器配置工具，登录路由器的管理界面。
在管理界面中，找到路由器的路由表配置选项。
3.2 添加静态路由在路由表配置选项中，点击添加静态路由的按钮。
根据实验需求，填写目的网络地址和下一跳路由器的IP地址。
点击确认按钮，完成静态路由的添加。
3.3 验证路由配置在计算机设备上打开命令提示符窗口，输入ping命令，测试与目的网络地址之间的连通性。
如果ping命令返回成功，则说明静态路由配置成功。
4. 实验结果与分析通过实验操作，我们成功配置了静态路由，并验证了其在网络通信中的应用。
通过添加静态路由，我们可以手动指定数据包的转发路径，从而实现网络之间的通信。
5. 实验总结通过本次实验，我们深入了解了静态路由配置的原理和方法。
静态路由是一种简单有效的路由方式，适用于小规模网络环境。
然而，静态路由需要手动配置，对网络管理员的技术要求较高。
在实际应用中，我们需要根据网络规模和需求来选择合适的路由方式。
6. 实验感想本次实验让我对静态路由有了更深入的了解。
实验四静态路由的设置
实验步骤4：
步骤4：测试PC间连通性，并分析原因。
实验步骤 2 ：配置路由器A、B的各端口的IP地址，
Ra (config-if)#clock rate 64000 !配置RA的时钟频率（DCE） Ra (config-if)#no shutdown Ra (config-if)#exit 路由器B做同样配置，需注意，Rb串口为DTE，不需配置时钟频率。 验证：查看端口配置，查看路由器中路由表内容。 Ra #show ip interface Ra #show interface serial 1/2 Ra #show ip route
实验步骤6：验证PC1与PC2连通性，并分析原因。
如：C:\>ping 202.99.8.3 ！在PC1的命令行方式下验证能PING通PC2。
6、实验要求
（1）熟悉静态路由的概念； （2）正确记录实验过程设置情况； （3）写出实验报告。
实验四 静态路由的设置
静态路由：在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。 动态路由：在大规模的网络中，或网络拓扑相对复杂的情况下，通过在路由器上运行动态路由协议，路由器之间互相自动学习产生路由信息。
1、实验目的
学习掌握路由器中设置静态路由的方法；
4、实验内容
（3）然后，设置两个路由器相互连接的串行口，使得它们位于同一逻辑网内，在两个路由器上分别设置合理的静态路由； （4）测试两个局域网主机之间的连通性。
静态路由配置实习报告
静态路由配置实习报告一、实习目的通过本次静态路由配置实习，使学生掌握静态路由的原理、配置方法及测试手段，培养学生的实际操作能力，加深对计算机网络理论知识的理解。
二、实习内容1. 掌握静态路由的概念及其在网络中的作用。
2. 学会静态路由的配置方法，包括指定接口和指定下一跳IP地址。
3. 学会使用PING命令测试静态路由的连通性。
4. 掌握默认路由的概念及其配置方法。
5. 学会在简单网络中部署静态路由时的故障排除方法。
三、实习环境1. 实习工具：华为eNSP软件。
2. 实习设备：三台路由器（R1、R2、R3），三台PC。
3. 网络拓扑：PC1和PC2连接在R1的Fa0/0接口，PC3连接在R2的Fa0/0接口，R1和R2通过Fa0/1接口连接，R2和R3通过Fa0/1接口连接。
四、实习步骤1. 配置路由器接口IP地址：R1的Fa0/0接口配置为192.168.1.1/24，Fa0/1接口配置为192.168.2.1/24；R2的Fa0/0接口配置为192.168.1.2/24，Fa0/1接口配置为192.168.2.2/24；R3的Fa0/0接口配置为192.168.3.1/24。
2. 配置静态路由：(1) 在R1上配置去往R2所在网段的静态路由：`[R1] ip route-static 192.168.2.0 24 192.168.1.2`(2) 在R2上配置去往R1和R3所在网段的静态路由：`[R2] ip route-static 192.168.1.0 24 192.168.2.1` `[R2] ip route-static 192.168.3.0 24 192.168.2.1` (3) 在R3上配置去往R2所在网段的静态路由：`[R3] ip route-static 192.168.2.0 24 192.168.3.2` 3. 测试静态路由连通性：(1) 在PC1上PING PC2：`[PC1] ping 192.168.1.2`(2) 在PC1上PING PC3：`[PC1] ping 192.168.3.1`(3) 在PC2上PING PC3：`[PC2] ping 192.168.3.1`4. 配置默认路由：(1) 在R1上配置默认路由：`[R1] ip route-static 0.0.0.0 0 192.168.2.2`(2) 在R2上配置默认路由：`[R2] ip route-static 0.0.0.0 0 192.168.1.2`(3) 在R3上配置默认路由：`[R3] ip route-static 0.0.0.0 0 192.168.1.2`5. 测试默认路由连通性：(1) 在PC1上PING PC3：`[PC1] ping 192.168.3.1`(2) 在PC2上PING PC3：`[PC2] ping 192.168.3.1`6. 故障排除：(1) 若PING不通，检查。
