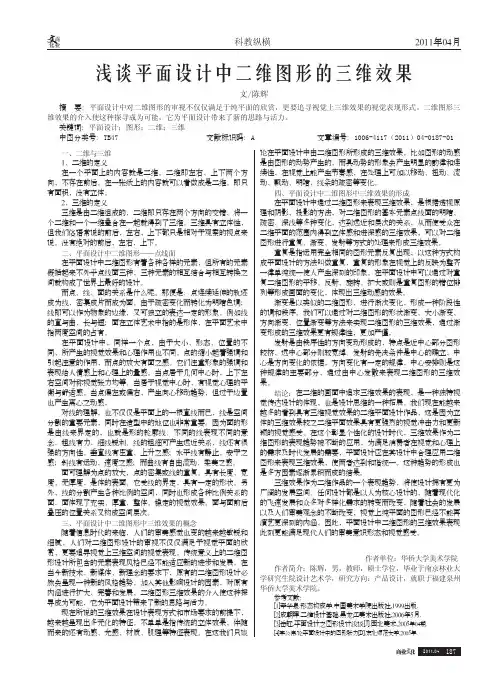

2011年04月科教纵横浅谈平面设计中二维图形的三维效果文/陈辉摘 要：平面设计中对二维图形的审视不仅仅满足于纯平面的欣赏，更要追寻视觉上三维效果的视觉表现形式。
二维图形三维效果的介入使这种探寻成为可能，它为平面设计带来了新的思路与活力。
关键词：平面设计；图形；二维；三维中图分类号：TB47 文献标识码：A 文章编号：1006-4117（2011）04-0187-01一、二维与三维1、二维的定义在一个平面上的内容就是二维。
二维即左右、上下两个方向，不存在前后。
在一张纸上的内容就可以看做成是二维。
即只有面积，没有立体。
2、三维的定义三维是由二维组成的，二维即只存在两个方向的交错，将一个二维和一个一维叠合在一起就得到了三维。
三维具有立体性，但我们俗语常说的前后，左右，上下都只是相对于观察的视点来说。
没有绝对的前后，左右，上下。
二、平面设计中二维图形——点线面在平面设计中二维图形有着各种各样的元素，但所有的元素概括起来不外乎点线面三种，三种元素的相互结合与相互转换之间就构成了世界上最好的设计。
而点、线、面的关系是什么呢。
那便是：点连续延伸的轨迹成为线，密集成片而成为面。
由于疏密变化而转化为明暗色调；线即可以作为物象的边缘，又可独立的表达一定的形象。
例如线的直与曲，长与短；面在立体艺术中指的是形体，在平面艺术中指两度空间的占有。
在平面设计中，同样一个点，由于大小、形态、位置的不同，所产生的视觉效果和心理作用也不同。
点的缩小起着强调和引起注意的作用，而点的放大有面之感。
它们注重形象的强调和表现给人情感上和心理上的量感。
当点居于几何中心时，上下左右空间对称视觉张力均等。
当居于视觉中心时，有视觉心理的平衡与舒适感。
当点偏左或偏右，产生向心移动趋势，但过于边置也产生离心之动感。
对线的理解，也不仅仅是平面上的一根直线而已，线是空间分割的重要元素，同时在造型中的地位也非常重要。
因为面的形是由线来界定的，也就是形的轮廓线。
高考数学：从“二维空间”到“三维空间”
从“二维空间”到“三维空间”高考试题的创新性变化,对一线教学具有鲜明的指导意义。
一般而言,高考试题的问题情境都是在“二维空间”内展开,即便是“三维空间”情境,其设问也仅需通过画出侧视图,然后在一个二维空间内就可以解决。
然而2022年高考试题却有了显著变化,试题所呈现的是三维空间情境,需要在三维空间内进行分析和推理才可以解决。
例如2022年高考山东卷第11题、广东卷第10题、河北卷第6题和第7题、全国乙卷第5题等。
本文将依据高考真题,例谈其创新性变化和趋势,并通过变式加以分析和探讨。
【真题展示1】(2022·山东省学业水平等级考试·11)如图1所示,某同学将离地1.25m 的网球以13 m/s的速度斜向上击出,击球点到竖直墙壁的距离4.8m。
当网球竖直分速度为零时,击中墙壁上离地高度为8.45m 的P点。
网球与墙壁碰撞后,垂直墙面速度分量大小变为碰前的0.75 倍,平行墙面的速度分量不变。
重力加速度g取10m/s2,网球碰墙后的速度大小v和着地点到墙壁的距离d 分别为 ( )图1【解题思路】由于碰墙前后网球的运动轨迹不在同一“二维空间”内,而在三维立体空间内,故该题采用的解题思路是分别对网球在碰墙前和碰墙后运动进行分解与合成。
设网球飞出时的初速度为v0,在竖直方向上代入数据得则在水平方向上网球从抛出点到P点的水平距离画出网球在碰墙前后速度关系的俯视图,如图2所示。
图2根据图2中的几何关系可得,网球打在墙面上时垂直墙面的速度分量故网球着地点到墙壁的距离d＝＝3.9m故BD 正确,AC错误。
【答案】BD【创新点说明】抛体运动是高考常考的重要知识点之一,但常见考查抛体运动试题的情境设置及设问方式与本题有很大差别。
本题的创新点有两个,一是网球虽做斜上抛运动,但因在达到竖直墙壁的最高点P时,竖直分速度为零,只剩下水平分速度,其逆过程即是平抛,因此仍可转换为平抛运动来处理;二是本题创造性地设置研究物体在立体空间,即“三维空间”内的运动,这也是本题最重要的创新点。
维图形生成三维图形的方法技巧
网格表示法
使用三维网格来表示三维 图形，网格由多个小立方 体或三角形等基本单元组 成。
二维与三维之间的转换关系
投影转换
截面转换
通过投影将三维图形转换为二维图形，常 用的投影方式包括正交投影和透视投影。
通过截取三维图形的某个截面来获得二维 图形，截面可以是平面或曲面。
旋转转换
拉伸转换
将二维图形绕某个轴旋转一定角度，从而 生成三维图形。旋转可以围绕x轴、y轴或z 轴进行。
灵活的动画和动力学模拟
提供了灵活的动画工具和动力学模拟 功能，可以实现复杂的动画效果。
跨平台兼容性
Blender 是一款跨平台的软件，可以 在 Windows、Mac 和 Linux 等操 作系统上运行。
07
总结与展望
当前存在的问题和挑战
1 2 3
真实感与计算效率的平衡
生成高度真实的三维图形往往需要大量的计算资 源，如何在保证图形质量的同时提高计算效率是 一个重要挑战。
掌握将二维图形生成三维图形的 方法技巧对于相关领域从业人员
具有重要意义。
三维图形的应用领域
影视特效
电影、电视中的特效制作广泛 应用三维图形技术，如角色动 画、场景建模等。
建筑设计
建筑师使用三维图形技术来创 建建筑模型，进行可视化设计 和分析。
计算机游戏
游戏中的场景、角色和道具等 大量使用三维图形技术，以提 供更逼真的游戏体验。
05
三维图形的优化技
术
模型简化
顶点聚类
将相近的顶点合并为一个代表点， 减少顶点数量。
边折叠
将一条边的两个顶点合并为一个 顶点，同时保持模型的拓扑结构。
面片简化
通过合并相邻面片或删除不重要 的面片来简化模型。
《7 从二维到三维》教学设计教学反思-2023-2024学年初中美术人美版九年级上册
《从二维到三维》教学设计方案（第一课时）一、教学目标1. 知识与技能：学生能理解二维图形与三维物体之间的关系，了解从平面图形到立体形态的转换过程。
2. 过程与方法：通过观察、分析和实践，掌握将二维图形转化为三维物体的基本方法。
3. 情感态度价值观：培养学生对美术的兴趣，增强空间感知能力，体验创作的乐趣。
二、教学重难点1. 教学重点：引导学生观察、分析和实践，掌握将二维图形转化为三维物体的基本方法。
2. 教学难点：培养学生的空间想象力，完成从二维到三维的转换，创作出有创意的三维作品。
三、教学准备1. 准备教学用图片、模型和纸艺材料。
2. 安排合适的教室或工作坊，确保光线充足、环境舒适。
3. 确保网络通畅，以便随时查找教学相关资源。
4. 提醒学生携带绘画纸、画笔等美术用具。
四、教学过程：1. 导入环节：老师可以通过展示一些简单的二维图片，引导学生思考如何将这些图片转化为三维立体作品，从而自然过渡到课题。
2. 讲解环节：老师要详细讲解制作三维立体画和三维雕塑的基本步骤和方法，包括构图、着色、塑形、打磨等细节。
同时，老师还要引导学生思考如何将不同的材料、不同的技法运用到三维艺术创作中。
3. 实践环节：学生动手实践，根据老师讲解的方法制作三维立体画或三维雕塑。
老师要巡回指导，解答学生的疑问，并给予必要的帮助和支持。
同时，老师还要鼓励学生发挥自己的想象力和创造力，尝试不同的表现形式和技法。
4. 分享环节：每组选派一名代表展示他们的作品，并分享制作过程中的体会和感受。
同时，老师还可以组织学生互相评价和讨论，交流彼此的创意和心得体会。
5. 拓展环节：引导学生思考如何将三维立体画和三维雕塑的制作方法应用到其他领域，如家居设计、建筑装饰等。
同时，老师还可以组织学生参加一些相关的比赛或展览活动，为学生提供展示自己的机会和平台。
在课程结束后，老师可以鼓励学生将自己的作品整理好，留作纪念。
同时，老师还可以根据学生的兴趣和特长，推荐一些相关的书籍、网站和课程资源，帮助学生进一步拓展自己的艺术视野和学习更多的艺术技能。
Origin二维做图进阶与简单三维做图
Origin二维做图进阶与简单三维做图上次说了Origin的基础与简单二维做图，作为完整的一部份，讲述一下Origin二维做图进阶与简单三维做图，感觉Origin的数据处置不如matlab的好用，而且作为一种工具性的软件，我感觉明白怎么用就能够够了，不需要画太多的东西在这种软件如何利用的问题上。
关于Origin二维图像进阶，要紧有如下几个方面：多层图形的绘制、图层的治理、图形工具的利用。
1、好了，第一，讲一下多层图形的绘制。
咱们能够用到的典型的多层图像有两个，一个是双Y轴图像，若是两个Y轴数据，X轴区间相近，可是Y轴数据相差专门大，就能够够利用双Y轴图像，不然Y数值较小的那个会被紧缩的看不出曲线的转变；另外一个是局部放大图，便于咱们观看所需要的局部区域的曲线转变情形。
菜单栏Plot->Multi-Curve->Double Y，蹦出如图1所示的界面，第一选择做图类型，然后选择X和两个Y，点击OK即可，做出的双Y轴图像如图2所示，能够看出左上角有1、2的注释，别离对应图层1和2（注意：那个地址我为了便于观看，利用的是截屏过来的图像，若是Export Page是没有那个注释的），做出图像后可依照参考[1]进行相应的调整。
图1 双Y轴做图选择界面图2 双Y轴图像那么局部放大图怎么做呢？先选中两列别离做为X和Y轴，菜单栏Plot->Specialized->Zoom，即显现如图3所示的局部放大图形。
上图是完整的图形，基层是局部的放大，用鼠标点击上图中的绿色区域，下面放大部份会随之转变。
图3 局部放大图形2、第二，讲一以下图层的治理。
如何添加图层呢，点击图层空白处，Layer Management，显现如图4所示的操纵界面，点击Add即可添加。
固然了也能够通过菜单栏Graph->New Layer（Axes）或工具栏进行添加。
随之问题来了，如何给图层添加数据或曲线呢？点击图2或图3左上角的图层记号1或2或更多的n，显现如图5所示的操纵界面。
如何快速、准确把CAD二维图转化为PORE三维图
如何快速、准确把CAD二维图转化为PORE三维图
在结构设计、产品设计过程中，经常会遇到需要根据CAD二维图纸转化PROE三维图，以便于零件放于3D设计进行组合、参照。
下面介绍一种方法，可以快速、准确地把CAD二维图转化成为PROE三维图。
步骤1:审核CAD图纸，确保图纸与实物缩放比例为1：1，以保证后继步骤画出图纸的正确性与唯一性。
如下面的一份图纸
步骤2：把后继画图设计不需要用到的东西进行删除、整理，保持图面的整洁性，如下图
步骤3：在轴测图中，利用三维旋转对各图进行投影关系的旋转，方便和保证在PROE中进行绘画拉伸尺寸关系。
同时，把不同视图放于不同的层上并加以颜色，以示区别，方便在后继PROE绘图中辨认不同的线条尺寸。
最后，在图面上确定后继PROE的绘图中心，并加上坐标原点。
如下图
步骤4：把整理、旋转好的CAD图导入PROE中，并插入绘图平面，为下一步的绘图做好准备，如下图
步骤5:根据准备好的二维图，对不同视图面的线条进行3D设计，尺寸关系可以根据不同视图直接拉伸到选定的参照。
最终就可以绘制出完整的3D图，如下图
存图层状态，一个完整的3D零件结构就完成了，如下图。
根据二维图画三维图的方法及思路
根据二维图画三维图的方法及思路本问旨在介绍由三视图绘制三维实体图时，整个建模过程的步骤和方法。
一、分析三视图，确定主体建模的坐标平面在拿到一个三视图后，首先要作的是分析零件的主体部分，或大多数形体的形状特征图是在哪个视图中。
从而确定画三维图的第一步――选择画三维图的第一个坐标面。
这一点很重要，学生往往不作任何分析，一律用默认的俯视图平面作为建模的第一个绘图平面，结果将在后续建模中造成混乱。
看下面二例：图1图1此零件主要部分为几个轴线平行的通孔圆柱，其形状特征为圆，特征视图明显都在主视图中，因此，画三维图的第一步，必须在视图管理器中选择主视图，即在主视图下画出三视图中所画主视图的全部图线。
图2是用三维图模画三维图，很明显，其主要结构的形状特征――圆是在俯视方向，故应首先在俯视图下作图。
图2二、构型处理，尽量在一个方向完成基本建模操作确定了绘图的坐标平面后，接下来就是在此平面上绘制建模的基础图形了。
必须指出，建模的基础图形并不是完全照抄三视图的图形，必须作构型处理。
所谓构型，就是画出各形体在该坐标平面上能反映其实际形状，可供拉伸或放样、扫掠的实形图。
如图1所示零件，三个圆柱筒，按尺寸要求画出图4中所示6个绿色圆。
与三个圆筒相切支撑的肋板，则用多段线画出图4中的红色图形。
其它两块肋板，用多段线画出图中的两个黄色矩形。
图4：图3这样处理后，该零件的建模操作可在一个方向上完成。
不要担心红色肋板穿过了两圆筒的孔，这可以在对圆筒差集后得到圆满处理。
要注意的是必须先并后差。
这是后话。
再如图2所示零件，左侧半圆筒，用多段线画出图4中所示绿色图形；右侧的内孔及键槽也须用多段线画出；中间的水平肋板，则用多段线画出如图中的红色图形。
该零件中垂直方向的梯形肋板，由于在俯视图中不反映实形，故不能在此构型，需另行处理。
图4三、确定零件上各形体的建模位置画出了各形体的实形图后，即可转到西南等轴测图下，进行拉伸、放样等建模操作。
机械产品设计中的三维制图与二维制图
许 多的高等院校 、研 究院所和有条件 的企业已经取
得 了较大的成绩 ．而且他们已经提 出了 “ 三维图样 下车问”的口号 如 果这 种机 械 产 品基 于 ＭＢ Ｄ．即在 三 维模 型 上直接标注 相关信息 的三 维工程 图样被 广大 工 程技 术人 员认 可或接 受 ．那 么在 目前 的情 况下 与 现 有 的二维 工程 图样 是 什 么关 系呢？ 笔 者认 为 ． 不管 是二维 工程图还是 三维 工程 图都是一 种产 品
由模型转化二维工程 图时带来的诸 多问题 ．所 以目 前这种基于 ＭＢ Ｄ的研究正在 国内外迅速展开 有
维工 程 图的设 计手段 ：第 二种是 国家 实施 “ 甩 图 版 ”工程 以后 的计 算机绘 制二维 工程 图的设计 手 段 ：第三种是 现在 悄然发展 起来 的计算 机三 维数 字化 建模设计 手段 随着计 算机 技术在 我 国机 械
重复劳动 。并造成了时间和经济上的浪 费。这种现 象 的结果就是机械产 品计算机数字化的基于建模定 义 （ ＭＢ Ｄ） ，成 为产 品唯一 的数据源后 ，使模型没 有得到充分利用。为了解决这个问题 ．在机械产品 模 型上直 接标注设计 、工 艺等信息 后形 成三维 图 样 。拿到 生产 车间进行使用 的方式 （ ３ ）就成 为了 许 多工程技术人员的首选和研究课题 由于这种在 模型上直 接标注的方式能解决 与避免 方式 （ ２ ）中
（ 收 稿 日期 ：２ ０ １ ３ －１ ２ － ２ ０ ）
２１
研 讨 园地 ｌ Ｆ ｉ ｅ ｌ ｄ ｏ ｆ Ｄｉ ｓ ｃ ｕ ｓ ｓ ｉ ｏ ｎ
机械 产 品设计 中 的三维 制 图与二维制 图
全 国技术 产 品文件 标准化 技术委 员会秘 书长 口杨 东拜
2d到3d转换 转换原理
2d到3d转换转换原理
2D到3D转换是指将二维图像或平面几何对象转换为三维模型或场景的过程。
这种转换可以通过多种方法实现，其中一些常见的原理包括：
1. 视差原理，视差是指当我们从不同位置观察同一个物体时，物体在我们的视野中的位置发生变化。
通过分析图像中物体的视差信息，可以推断出物体的深度信息，从而实现2D到3D的转换。
2. 立体视觉原理，立体视觉是指我们通过两只眼睛同时观察物体时产生的立体感。
通过将两个视角的图像进行比较和匹配，可以计算出物体的深度信息，进而实现2D到3D的转换。
3. 结构光原理，结构光是一种通过投射特定的光纹或模式到物体上，并通过相机捕捉物体表面的形变来计算物体的深度信息的方法。
通过分析光纹的形变，可以实现从2D图像到3D模型的转换。
4. 激光扫描原理，激光扫描是一种通过激光器发射激光束，并通过接收器接收反射回来的激光束来获取物体表面的点云数据的方法。
通过获取物体表面的点云数据，可以重建出物体的三维模型。
5. 纹理映射原理，纹理映射是一种将二维图像或纹理映射到三维物体表面的方法。
通过将2D图像与3D模型进行对应，可以实现从2D到3D的转换。
这些原理可以独立或结合使用，具体的转换方法取决于应用场景和需求。
需要注意的是，2D到3D转换是一个复杂的过程，涉及到计算机视觉、图像处理、几何学等多个领域的知识和技术。
利用SolidWorks将二维图形转化为三维模型的方法
!"
!""# $ %
机械制造 !" 卷 第 !#$ 期
经验交流
基于前视 面对齐。 同 样操作， 将 左视图和 主视图也 基于前视 面对齐， 最 终结果如 形 ! " 将生成的草图进行拉伸或切除等特征造型， 成新的三维实体零件。 # $ " 将 %&’ 文件实体直接输出生成新的三维实体 零件 !由 %&’ 文件向导输入到 ()*+%,)-./ 新的零件中 在 ()*+%,)-./ 中打开 %&’ 文件， 在出现的对话框中 选择 “ 输入到新的零件 ” 选项， 在下一步的对话框中进 行相应的设置， 完成后将 012)304 中的 %&’ 文件输入 到 ()*+%,)-./ 新的零件中。 " 编辑新的零件特征 编辑草图特征， 为草图编 辑尺寸， 再进行拉伸或切除等特征造型。 # ! " 利用 $4 到 !4 工具条将 %&’ 文件实体转化成 三维模型 在 ()*+%,)-./$55! 以上的版本中提供了从 利 二维图纸直接生成三维模型的功能， 即从 $4 到 !4。 用这些功能可以将 ! 6 %&’ 或 ! 6 %78 格式文件的二维 图纸转化为三维模型。 下面以支座为例讨论从二维工 程图提取信息， 创建三维模型的具体步骤。 ! 输入二维工程图 在 ()*+%,)-./ 中打开 %&’ 文 “ 件， 在出现的对话框中， 依次选择 “ 输入到零件 ” ， 输入 完成后， 系统自动打开一个新的零件模型 到 $4 草图 ” 文件， 并将工程图作为第一个草图， 而且处于编辑状 态， 如图9所示。 " 提取草图 要想利用输入的工程图生成实体特 征， 首先要做的工作就是在输入的工程图 （ 草图 9） 中确 定一些草图作为实体特征的视图。 选中草图 9 中如图 $ 所示的草图实体， 单击 $4 到 !4 工具条上的 “ 前视 ” 按 钮， 所选草图变成灰色， 同时生成新的草图 $， 该草图就 是要创建的零件模型在正视图上的投影图。 同理， 分别 选择草图 9 中的俯视图和左视图， 再单击 $4 到 !4 工具 条上的 “ 上视 ” 和“ 左视 ” 按钮， 将原来草图图素分别转 换为俯视图 （ 草图 ! ） 和左视图 （ 草图 : ） ， 转换后会发现 这两个视图在正视面上的投影成两条直线， 其轴测图 如图!所示， 最后关闭草图9并将其隐藏。 # 草图对齐 以上创建的三个草图是零件模型的 作者单位： 襄樊学院机械工程系 邮政编码： 湖北・::9555 收稿日期： $55<年!月 !""# $ % 标准三视图， 虽然相互垂直， 但边线不对齐。 在创建实 体特征前还需将它们对齐。 分别选择俯视图和主视图 （ 中的线段， 注意次序不能颠倒 ） ， 单击 $4 到 !4 工具栏 上的 “ 对齐草图 ” 按钮， 则草图!向草图$ 移动， 两个视图 : ! $ 9 水电出版社， $559 隆飞等6 ()*+%,)-./ 设计与应用 ? @ A 6 北京 B 电子工业出版 社， $55: 付永忠6 ()*+%,)-./$55! ; 30@&)-./ 实用技术精粹 ? @ A 6 北 京 B 科学出版社， $55! 杜峰坡等6 利用二维图形进行三维建模的应用研究 ? C A 6 机 械制造 > $55:> :$ # 9 " # 编辑 方 # 也" 图:所示。 # : " 拉伸和切除等特征造型 草图准备好之后， 可 通过拉伸和切除等特征造型得到最终零件模型。 拉伸 切除特征可以使用 “ 拉伸凸台 ; 基体 ” 功能， 但由于该 功能必须使用完整的草图， 在实现 $4 到 !4 的过程中 会受到一定的限制， 因此最好使用 $4 到 !4 工具栏中 特征造型按钮。 分别选择主视图及左视图中的有关线 段， 并选择拉伸时的起始点 （ 注： 如果不指定起始点， 系 统默认草图所在平面为拉伸起始位置 ） ， 单击 $4 到 !4 工具栏中的拉伸按钮， 得到如图 < 所示图形。 最后选择 俯视图中的圆和主视图中的点作为切除起始点， 切除 圆孔， 隐藏所有草图后结果如图=所示。 当单个零件三维模型建立后， 在 ()*+%,)-./ 中还 可以进行产品的装配和仿真分析， 通过三维并行设计， 同时也可以及时修正完善二维设计中的一些不合理地 方， 实现二、 三维的很好融合。
cad2021怎么画三维图形
cad2021怎么画三维图形篇一：CAD三维图简单的绘制方法CAD三维图纯粹的绘制方法CAD绘制三维图只需要按下面几步骤操作就行了，下面以绘制长方体为例。
1. 先绘制一个二维长方体，设置好长宽；2. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。
3. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形；4. 如果在矩形上面想再画个圆柱，则先点击“视图”→ “俯视图”→再用绘图工具绘制一个矩形；5. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成八边形。
6. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形；7. 绘制好图后，选择“视图”→“动态观察”→“受约束的动态观察” →移动得到想要的侧视效果，保存，再打开图时则是下图效果。
如下图所示；篇二：CAD 三维图的绘制教程实例一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View→Display→UCSIcon→On关闭坐标显示。
步骤二：根据图1所示尺寸绘制贴图，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command：输入Region，用送走框选方式全部选中该图形，回车。
出现提示：1 loop extracted，1 Region created，表示形成了一个施划图形，创建了一图1－2 三维效果图图1－1 平面图个面域。
步骤四：对该面域进行拉伸操作。
Draw→Solids→Extrude，选中该面域的边框，回车。
在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。
三维工字形实体就聚合了。
步骤五：观察三维实体。
View→3D Views→SW Isometric，再从View→Hide进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade→Gouraud Shaded，如图1－2所示。
二维和三维并重的工程图学教学思考
（） ３－维工程 图样在表达上比三维更清楚和准确 ， 且易于标注尺寸 ， 尺 寸 公 关等 技术 要 求 ， 有与 ＩＯ接 轨 的 国家 标 准 ，消 除 了国 际 间 的技 术 壁 且 Ｓ
垒 ， 技术 交流 和 贸易 往来 打开 了通道 ， 为 但新 的 三维 图 的 国际 不可 能很 快 建 立起 来 ， 利于 行 业 内交 流 。 不 （） ４ 所谓 牵 一 发 而动 全 身 ， 程 制 图 的教 学 改革 不 能 仅 局 限于 自身 改 工 革 ， 考虑 整 个课 程 计 划 的改 革 ， 而 才能 达 到 整体 优 化 的效 果 。 况且 ， 种 专 各 业基 础课 和 专 业课 教 材 中 ， 维 工程 图 样 还发 挥 着 重要 作 用 。 二 综上 所 述 ， 虽然 二 维 工程 图在相 当 长期 内存在 ， 不 会很 快 被 三 维取 并 （ 上 页） 们积 极 响 应 ， 接 自觉 自愿为 学 校 建设 电子 阅 览室 出谋 划策 ， 并利 用课 余 时 间积极 参 与相 关工 作 。 是 拥有 一批 学 生 志愿 者 队伍 。 校 发动 在 二 学
［］ １ 石腊梅． 工程 图学教 学 中三维造 型设 计教 学的 思考 【 ． Ｊ］机械管 理开 发 ，２ ０ ． ０９ ［］ ２ 徐绍 军等． 三维 Ｃ Ｄ与工 程制 图融 合，培养 学 生的创 新 能力． 长沙 Ａ 铁道 学院 学报 （ 社科版 ｌ２ ０ ０９
须 要 求 ， 要 我 们 加大 建 设 力度 ， 强管 理 ， 只 加 建立 健 全 有 关 制度 ， 必 将在 其 电大教 育 中发挥 应有 的作 用 ， 而使计 算 机和 网 络真 正成 为促 进教 学教 育发 从 展 的工 具 ， 而不 是 摆 设 。 参 考文献 ［】 １ 石美 娟． 我校 图书馆建 立 电子 阅览室 的几 点思考 》 内蒙古 图书馆 工 Ⅸ （
Python绘图之二维图与三维图详解
Python绘图之⼆维图与三维图详解各位⼯程师累了吗? 推荐⼀篇可以让你技术能⼒达到出神⼊化的⽹站"持久男"1.⼆维绘图a. ⼀维数据集⽤ Numpy ndarray 作为数据传⼊ ply1.import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(1000)y = np.random.standard_normal(10)print "y = %s"% yx = range(len(y))print "x=%s"% xplt.plot(y)plt.show()2.操纵坐标轴和增加⽹格及标签的函数import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(1000)y = np.random.standard_normal(10)plt.plot(y.cumsum())plt.grid(True) ##增加格点plt.axis('tight') # 坐标轴适应数据量 axis 设置坐标轴plt.show()3.plt.xlim 和 plt.ylim 设置每个坐标轴的最⼩值和最⼤值#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(1000)y = np.random.standard_normal(20)plt.plot(y.cumsum())plt.grid(True) ##增加格点plt.xlim(-1,20)plt.ylim(np.min(y.cumsum())- 1, np.max(y.cumsum()) + 1)plt.show()4. 添加标题和标签 plt.title, plt.xlabe, plt.ylabel 离散点, 线#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(1000)y = np.random.standard_normal(20)plt.figure(figsize=(7,4)) #画布⼤⼩plt.plot(y.cumsum(),'b',lw = 1.5) # 蓝⾊的线plt.plot(y.cumsum(),'ro') #离散的点plt.grid(True)plt.axis('tight')plt.xlabel('index')plt.ylabel('value')plt.title('A simple Plot')plt.show()b. ⼆维数据集np.random.seed(2000)y = np.random.standard_normal((10, 2)).cumsum(axis=0) #10⾏2列在这个数组上调⽤cumsum 计算赝本数据在0轴(即第⼀维)上的总和print y1.两个数据集绘图#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((10, 2))plt.figure(figsize=(7,5))plt.plot(y, lw = 1.5)plt.plot(y, 'ro')plt.grid(True)plt.axis('tight')plt.xlabel('index')plt.ylabel('value')plt.title('A simple plot')plt.show()2.添加图例 plt.legend(loc = 0)#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((10, 2))plt.figure(figsize=(7,5))plt.plot(y[:,0], lw = 1.5,label = '1st')plt.plot(y[:,1], lw = 1.5, label = '2st')plt.plot(y, 'ro')plt.grid(True)plt.legend(loc = 0) #图例位置⾃动plt.axis('tight')plt.xlabel('index')plt.ylabel('value')plt.title('A simple plot')plt.show()3.使⽤2个 Y轴(左右)fig, ax1 = plt.subplots() ax2 = ax1.twinx() #!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((10, 2))fig, ax1 = plt.subplots() # 关键代码1 plt first data set using first (left) axisplt.plot(y[:,0], lw = 1.5,label = '1st')plt.plot(y[:,0], 'ro')plt.grid(True)plt.legend(loc = 0) #图例位置⾃动plt.axis('tight')plt.xlabel('index')plt.ylabel('value')plt.title('A simple plot')ax2 = ax1.twinx() #关键代码2 plt second data set using second(right) axisplt.plot(y[:,1],'g', lw = 1.5, label = '2nd')plt.plot(y[:,1], 'ro')plt.legend(loc = 0)plt.ylabel('value 2nd')plt.show()4.使⽤两个⼦图(上下,左右)plt.subplot(211)通过使⽤ plt.subplots 函数,可以直接访问底层绘图对象,例如可以⽤它⽣成和第⼀个⼦图共享 x 轴的第⼆个⼦图. #!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((10, 2))plt.figure(figsize=(7,5))plt.subplot(211) #两⾏⼀列,第⼀个图plt.plot(y[:,0], lw = 1.5,label = '1st')plt.plot(y[:,0], 'ro')plt.grid(True)plt.legend(loc = 0) #图例位置⾃动plt.axis('tight')plt.ylabel('value')plt.title('A simple plot')plt.subplot(212) #两⾏⼀列.第⼆个图plt.plot(y[:,1],'g', lw = 1.5, label = '2nd')plt.plot(y[:,1], 'ro')plt.grid(True)plt.legend(loc = 0)plt.xlabel('index')plt.ylabel('value 2nd')plt.axis('tight')plt.show()5.左右⼦图有时候,选择两个不同的图标类型来可视化数据可能是必要的或者是理想的.利⽤⼦图⽅法: #!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((10, 2))plt.figure(figsize=(10,5))plt.subplot(121) #两⾏⼀列,第⼀个图plt.plot(y[:,0], lw = 1.5,label = '1st')plt.plot(y[:,0], 'ro')plt.grid(True)plt.legend(loc = 0) #图例位置⾃动plt.axis('tight')plt.xlabel('index')plt.ylabel('value')plt.title('1st Data Set')plt.subplot(122)plt.bar(np.arange(len(y)), y[:,1],width=0.5, color='g',label = '2nc')plt.grid(True)plt.legend(loc=0)plt.axis('tight')plt.xlabel('index')plt.title('2nd Data Set')plt.show()c.其他绘图样式,散点图,直⽅图等1.散点图#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((1000, 2)) plt.figure(figsize=(7,5))plt.scatter(y[:,0],y[:,1],marker='o')plt.grid(True)plt.xlabel('1st')plt.ylabel('2nd')plt.title('Scatter Plot')plt.show()2.直⽅图 plt.hist#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((1000, 2))plt.figure(figsize=(7,5))plt.hist(y,label=['1st','2nd'],bins=25)plt.grid(True)plt.xlabel('value')plt.ylabel('frequency')plt.title('Histogram')plt.show()3.直⽅图同⼀个图中堆叠#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((1000, 2))plt.figure(figsize=(7,5))plt.hist(y,label=['1st','2nd'],color=['b','g'],stacked=True,bins=20) plt.grid(True)plt.xlabel('value')plt.ylabel('frequency')plt.title('Histogram')plt.show()4.箱型图 boxplot#!/etc/bin/python#coding=utf-8import numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltnp.random.seed(2000)y = np.random.standard_normal((1000, 2))fig, ax = plt.subplots(figsize=(7,4))plt.boxplot(y)plt.grid(True)plt.setp(ax,xticklabels=['1st' , '2nd'])plt.xlabel('value')plt.ylabel('frequency')plt.title('Histogram')plt.show()5.绘制函数from matplotlib.patches import Polygonimport numpy as npimport matplotlib.pyplot as plt#1. 定义积分函数def func(x):return 0.5 * np.exp(x)+1#2.定义积分区间a,b = 0.5, 1.5x = np.linspace(0, 2 )y = func(x)#3.绘制函数图形fig, ax = plt.subplots(figsize=(7,5))plt.plot(x,y, 'b',linewidth=2)plt.ylim(ymin=0)#4.核⼼，我们使⽤Polygon函数⽣成阴影部分，表⽰积分⾯积：Ix = np.linspace(a,b)Iy = func(Ix)verts = [(a,0)] + list(zip(Ix, Iy))+[(b,0)]poly = Polygon(verts,facecolor='0.7',edgecolor = '0.5')ax.add_patch(poly)#5.⽤plt.text和plt.figtext在图表上添加数学公式和⼀些坐标轴标签。
AutoCAD绘制三维图形时的常见问题及解决方法
平 面 上 为 ｘ轴 方 向 的 边 标 注 尺 寸 。 后 在 然 Ｃ Ｄ 务栏 里面 点击 鼠标 右 键 ， Ａ 任 在ＡＣ 里 ＡＤ 面打 开 ＵＣ 坐标 转 换 器 ， Ｓ 点击 其 中带 有 ｚ ｕ ， 转 弯 箭 头 的 图 标 ， 在 命 令 行 输 入 一９ 回 再 ０
建（ ／移 动（ ） ） Ｍ ／正 交 （ ／恢 复 （ ” Ｇ） Ｒ） 的提 好是 把 所有 的线 段 都 选 中 ， 回车 ， 直接 点 再 示 ， 入 Ｎ后 回 车 （ 选 择 “ 建 ” ， 输 即 新 ） 在接 着 击 要 修 剪 的 线 段 就 可 以 了 ； 者 是 拾 取 修 或 形 时 经 常 会 遇 到 一 些 问 题 ， 面 本 人 将 出现 的 提示 中 输 入ＺＡ（ 下 即选 择 Ｚ轴 ） 回车 ， 后 剪命 令 后 ， 空 白处 点 一 下 鼠标 右 键 ， 用 在 再 这 些 常 见 的 问 题 罗 列 出 来 并 依 次 进 行 分 接 着 指 定一 个 新 原 点 ， 最后 输 入 Ｚ 的尺 寸 鼠标 左 键 点 击 图形 中要 修 剪 的线 段 即 可 。 轴 析 解 决 ， 便 初 学 者 能 更 加 快 速 、 确 地 就 可以 了（ 任 意 方 向拉 动 Ｚ轴 ） 以 准 或 。 １ ３ 进行 拉伸 时 出现 空壳 现象 ．
注意 画 图的 步 骤 。 画 三维 图时 ， 图步 骤 在 画 是最 重 要 的 ， 因为 在 Ｃ ＡＤ中 ， 要 运 用 到布 需
尔 运 算 即 并 集 、 集 和 交 集 ， 旦 步 骤 颠 差 一 倒 ， 能 会 导 致 严 重 的 后 果 ， 如 立体 图形 可 比
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据二维图画三维图的方法及思路
本问旨在介绍由三视图绘制三维实体图时，整个建模过程的步骤和方法。
一、分析三视图，确定主体建模的坐标平面
在拿到一个三视图后，首先要作的是分析零件的主体部分，或大多数形体的形状特征图是在哪个视图中。
从而确定画三维图的第一步――选择画三维图的第一个坐标面。
这一点很重要，学生往往不作任何分析，一律用默认的俯视图平面作为建模的第一个绘图平面，结果将在后续建模中造成混乱。
看下面二例：图1
图1
此零件主要部分为几个轴线平行的通孔圆柱，其形状特征为圆，特征视图明显都在主视图中，因此，画三维图的第一步，必须在视图管理器中选择主视图，即在主视图下画出三视图中所画主视图的全部图线。
图2是用三维图模画三维图，很明显，其主要结构的形状特征――圆是在俯视方向，故应首先在俯视图下作图。
图2
二、构型处理，尽量在一个方向完成基本建模操作
确定了绘图的坐标平面后，接下来就是在此平面上绘制建模的基础图形了。
必须指出，建模的基础图形并不是完全照抄三视图的图形，必须作构型处理。
所谓构型，就是画出各形体在该坐标平面上能反映其实际形状，可供拉伸或放样、扫掠的实形图。
如图1所示零件，三个圆柱筒，按尺寸要求画出图4中所示6个绿色圆。
与三个圆筒相切支撑的肋板，则用多段线画出图4中的红色图形。
其它两块肋板，用多段线画出图中的两个黄色矩形。
图4：
图3
这样处理后，该零件的建模操作可在一个方向上完成。
不要担心红色肋板穿过了两圆筒的孔，这可以在对圆筒差集后得到圆满处理。
要注意的是必须先并后差。
这是后话。
再如图2所示零件，左侧半圆筒，用多段线画出图4中所示绿色图形；右侧的内孔及键槽也须用多段线画出；中间的水平肋板，则用多段线画出如图中的红色图形。
该零件中垂直方向的梯形肋板，由于在俯视图中不反映实形，故不能在此构型，需另行处理。
图4
三、确定零件上各形体的建模位置
画出了各形体的实形图后，即可转到西南等轴测图下，进行拉伸、放样等建模操作。
但必须先确定各形体建模的准确位置。
仍以图2所示零件为例，左侧半圆柱体的下端面，比右侧圆筒的下端面高4mm,而中间水平肋板的下端面，又比左侧半圆柱体的下端面高2mm，按此尺寸将左侧图形和中间红色图形移动到位如图5：
图5
之后即可按尺寸将各图拉伸到位，如图6：
图6
必须明确，第一个绘图平面为俯视图平面时，所画图形均处于零件的底部（Z轴的正方向朝上）；而第一个绘图平面为主视图平面时，所画图均位于零件的后面（Z轴的正方向指向绘图者）；第一个绘图平面为左视图平面时，所画图形则位于零件的右端（Z 轴的正方向朝左）。
如图1所示零件，在转到西南等轴测图下以后，必须按左视图中所标三肋板的后面相对于该零件后面（本例为三圆筒的后面）的位置进行移动（移动前应准确计算出应移距离），如图7：
图7
之后即可按尺寸将各形体拉伸到位如图8：
图8
这样处理以后，拉伸高度一定是正值，直接输入数字即可。
四、其它位置的建模
对于那些不在主建模平面内反映实形的部分，一般可在刚才建模的西南等轴测图下进行处理。
有的可直接在此三维坐标系下画出实形图，并进行拉伸或放样等操作，有的必须调整UCS坐标。
再以图2所示零件为例，可以在西南等轴测图下按其定形定位尺寸直接作出垂直肋板的实形图－梯形，如图9中的黄色梯形。
然后，可在此坐标系下直接对此梯形进行拉伸操作（拉伸前用三维多段线重描此梯形，或在画梯形时直接用三维多段线画）。
要注意的是，如果此实形图画在该肋板的后平面上，拉伸时高度取正值；如果画在该肋板的前端面上，拉伸时的高度应取负值。
图9中画在肋板的后端面上。
图9：进行差、并集后得到实体如图10：
图11所示零件，三板分别在三个不同的坐标平面上。
由三视图可知，水平板在俯视图中反映实形，故基础建模平面可选俯视平面。
在俯视图下画出水平板的实形图后，转西南等轴测图进行拉伸得水平板实体。
之后可在此三维坐标下直接变换UCS坐标（用Z轴矢量），画出立板的实形图后拉伸成形。
图11：
对于与水平板成135°夹角的斜板，必须先转到主视图，按位置要求画出与水平板成实角135°的斜线，如图12：
然后用动态观察仪将其转到可观察的位置，用三点确定UCS坐标位置，如图13所示：
接下来即可在此坐标系下画出斜板的实形图，如图14：
按尺寸要求拉伸到位，如图15：
差、并集后完成实体建模，图16：
必须指出，三维建模的方法很多，途径也各有不同，本文所举各例的建模方法仅是诸法之一，但建模思路大致应该如此。
