石笼挡墙施工工艺流程【最新版】

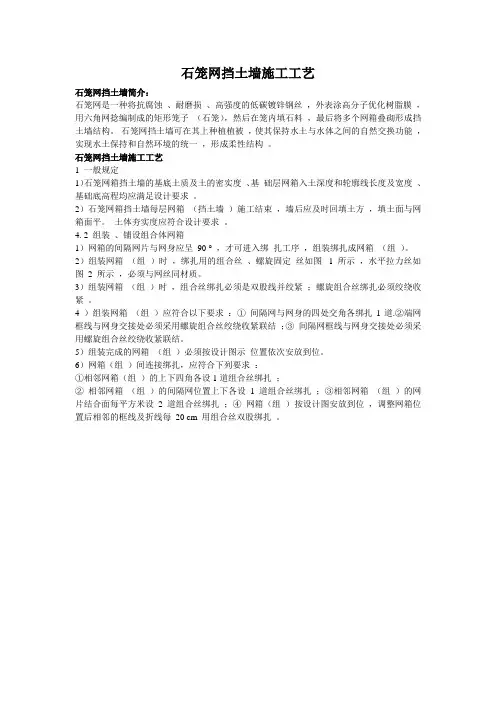

石笼挡墙施工工艺流程

【学员问题】石笼挡墙施工工艺流程?

【解答】石笼挡墙施工工艺流程如下:

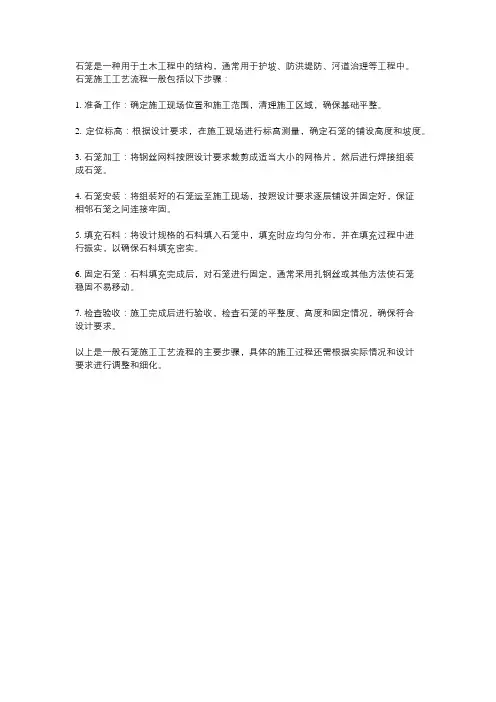

边坡填筑→坡脚压实平整→石笼挡墙堆砌→挡墙压顶→墙背后土工布铺设→墙背后土方回填→墙顶栏杆安装

1、开槽

坡基坡表不合格土、杂物等必须清除，开槽应按坡身填筑要求进行回填处理。发现局部“弹簧土”、层间光滑、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理。

2、土工格栅

填筑过程中按30cm厚一层铺设土工格栅一层，直至渠堤顶部。

3、石笼网施工

(1)、主要材料验收

①石料现场验收。砌石材质应坚实，无风化剥落层或裂纹。石料密度应大于25KN/m3，抗压强度应大于60MPa.石料外形规格，其长度应大于30cm，最小边厚度应大于20cm.毛石应呈块状，最小重量不应小于25kg.规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%.

②石笼网现场验收。石笼网采用低碳钢丝外涂树脂膜网料(钢丝线径不小于φ3.2mm)4x1x1(底层箱6x1x1)、绑扎料(φ2.5mm)符合抗拉强度(不低于380Mpa)、防腐性能(不低于10年)设计要求。网眼尺寸为100*120，且连接锚固可靠。确保装料后满足渠水冲击。

(2)、铺网砌石锚固

①所有石笼采用台阶式堆码，上下层之间堆码按边坡坡度进行，并绑扎牢固。

②底层料石每块重量不小于25Kg.网内石间缝隙最小，外露面平整。装满后用绑线锁死。

③摆放以上各层石笼，将其与下层同层笼用绑线锚固。(设置层数以明渠实际断面需要为准。)

④用于填充的小块石材粒径应大于网眼，强度指标满足设计要求。

⑤渠底堆码石笼时应保证石笼表面平齐，渠底开挖后可设10cm 厚碎石过滤层即垫层。

⑥边坡内侧在砌筑好的石笼上(石笼要高出设计流水面标高)铺填10~15cm的腐殖土，以便植被生长。

(3)、安装一般要求

①平整:同一层面应大致砌筑平整，相邻石笼高差不应大于35cm.顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞;同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满，一般一米高网箱分四层投料为宜。

②稳定:石块安装必须自身稳定，大面朝下，适当摇动或敲击，使其平稳。填充材料容重应不小于1.70吨/立方米。裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。每施工完一层石笼后，背面挂好土工布，同时跟着回填并夯实，确保石笼的稳定性，夯实要达到设计要求。在施工完一层石笼后，现场先进行检查合格后

才可进行第二道工序施工。

③连接:上下左右绑扎锚固连接可靠。尤其要连接自然，中间加2根8字形的拉结绑丝。

④错缝:同一砌筑层内，相邻石笼应错缝砌筑，不得存在顺向通缝。上下相邻石笼也应错缝搭接，避免竖向通缝。在进行第二层网箱施工时，要按照设计图纸的坡度进行叠级摆放，上层网箱和下层网箱要错开叠砌，按设计要求进行上层网箱与下层网盖的联结绑扎，并固定好网箱与下层箱体位置，才可进行投放填充石料。

⑤网箱封盖施工:封盖必须在顶部石料砌垒平整的基础上进行;必须先使用封盖夹固定每端相邻结点后，再加以绑扎;封盖与网箱边框相交线，应每相隔25cm绑扎一道。
