火焰探测器说明书
JTGB-HW-BK51Ex/IR3隔爆型红外火焰探测器(IR3)安装使用说明书(Ver.1.0, 2008.04)西安博康电子有限公司一、概述JTGB-HW-BK51x/IR3隔爆型红外火焰探测器(以下简称探测器)是由西安博康电子有限公司研制开发生产的,根据GB3836.1-2000 《爆炸性气体环境用电气设备第1部分: 通用要求》,GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB4208-93《外壳防护等级IP代码》的规定制成防爆外壳,其防爆标志为ExdⅡCT6,适用于工厂,温度组别为T1~T6组,出现或可能出现的爆炸危险场所作为火灾探测之用。
1.1 产品特点a)内置防雷措施b)电磁辐射、日光及背景热辐射免疫c)多频三波长红外探测专利技术d)宽温度运行范围e)多种输出方式,灵活方便f)低功耗,高灵敏度g)独特的外型设计,安装维护方便快捷h)多微处理器,性能可靠i)防护等级IP651.2 主要用途及适用范围适用于一般工业(如各类油库、酒库、化工库、飞机库、军火库、液化气站、大型电站等)与民用建筑中火灾萌发时无阴燃阶段,突然起火的场所。
1.3 使用环境条件a.周围环境温度-10℃~+55℃;b.周围空气相对湿度不大于95%(40±2℃);c.出现或可能出现的爆炸危险场所作为火灾探测之用;d. 无显著摇动和剧烈冲击振动的地方。
二、结构特征与工作原理2.1 外型结构2.2 内部结构Array图 2.22.3 工作原理隔爆型红外火焰探测器(IR3)采用三个波长不同的光学红外传感器来识别火焰情况:一个传感器作为火焰探测,另外两个传感器分别作为背景红外辐射的探测,它的设计思想是基于防止误报和提高探测器灵敏度。
同时,每个信号通道采用多频红外技术和自动数字缩放技术(ADZ技术),再加上探测器灵敏度可以设定,不仅扩展了探测范围而且减少了探测区域内所用的探测器数量。
探测器的这种灵活性不但保证了探测器即使在高风险的工业场合中也能确保产品的适用性和稳定性,而且还确保探测器能以最快的响应时间和在完全无误报的情况下最大程度地完成火焰识别。
火灾探测器使用说明
火灾探测器使用说明一、安装位置选择:1.火灾探测器应在安装位置可靠的地方,如天花板或墙壁上,远离电器设备产生的磁场或干扰源。
2.安装位置应选择在有可能发生火灾的区域,如厨房、电气机房、化学品存储区和电器设备周围等。
3.确保火灾探测器可以覆盖到需要检测的区域,通常一个房间需要安装一个火灾探测器,大型场所可能需要多个火灾探测器。
二、安装步骤:1.选择合适的安装位置,并使用螺丝将火灾探测器固定在天花板或墙壁上。
注意确认安装位置是否与灰尘和空气流动影响性能。
2.连接电源,通常火灾探测器使用电池或与电源系统连接。
如果使用电池,请确保电池电量充足并定期更换。
3.连接报警系统或警铃,使火灾探测器可以及时向用户发出警报,通常通过有线或无线方式连接报警设备。
三、日常维护:1.定期检查和测试火灾探测器的功能是否正常,通常每三个月进行一次测试,确保探测器和警报设备都处于正常工作状态。
2.常驻人员应接受相关培训,学习如何正确使用和维护火灾探测器,并知道处理火灾紧急情况的应急措施。
3.发现探测器损坏或出现故障时,应立即更换或修复,确保火灾探测器始终处于正常工作状态。
四、注意事项:1.火灾探测器不应用于高温、潮湿或空气中有腐蚀性化学物质的环境中,以免影响其性能和寿命。
2.在短时间内使用大量烟雾或其他气溶胶物质进行测试时,应注意火灾探测器可能会触发警报,尽量避免在测试过程中误触发误报警。
3.定期整理探测器周围的杂物,保持探测器的敏感性和灵敏度。
4.在安装或维护火灾探测器时应断开供电,防止发生触电、短路等意外事故。
总之,火灾探测器的正确使用和维护对于预防火灾的发生至关重要。
用户应遵循制造商提供的具体使用说明,并注意定期检查和测试,确保火灾探测器始终处于正常工作状态。
同时,建立健全的火灾应急预案和培训措施,提高人员的火灾应对能力,确保火灾探测器能够及时有效地发挥作用,保护人员和财产的安全。
A705IR2双波段红外火焰探测器技术规格书

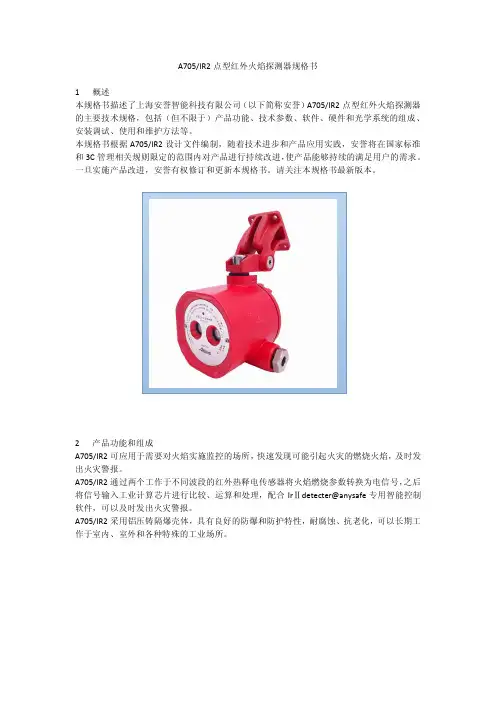

A705/IR2点型红外火焰探测器规格书1概述本规格书描述了上海安誉智能科技有限公司(以下简称安誉)A705/IR2点型红外火焰探测器的主要技术规格,包括(但不限于)产品功能、技术参数、软件、硬件和光学系统的组成、安装调试、使用和维护方法等。
本规格书根据A705/IR2设计文件编制,随着技术进步和产品应用实践,安誉将在国家标准和3C管理相关规则限定的范围内对产品进行持续改进,使产品能够持续的满足用户的需求。
一旦实施产品改进,安誉有权修订和更新本规格书。
请关注本规格书最新版本。
2产品功能和组成A705/IR2可应用于需要对火焰实施监控的场所,快速发现可能引起火灾的燃烧火焰,及时发出火灾警报。
A705/IR2通过两个工作于不同波段的红外热释电传感器将火焰燃烧参数转换为电信号,之后将信号输入工业计算芯片进行比较、运算和处理,配合IrⅡdetecter@anysafe专用智能控制软件,可以及时发出火灾警报。
A705/IR2采用铝压铸隔爆壳体,具有良好的防爆和防护特性,耐腐蚀、抗老化,可以长期工作于室内、室外和各种特殊的工业场所。
3技术参数3.1基本参数项目规格名称点型红外火焰探测器型号A705/IR2执行标准l GB15631-2008《特种火灾探测器》l GB3836.1-2000《爆炸性气体环境用电气设备》第1部分:通用技术要求l GB3836.2-2000《爆炸性气体环境用电气设备》第2部分:隔爆型“D”传感器锐探AE-S708/4和AE-S708/5红外热释电传感器光学窗口白宝石(Al2O3)壳体l材料:铝合金l成型工艺:压铸l涂覆工艺:表面静电粉末喷涂,内部金属钝化处理。
重量≤1gk防爆和防护l防爆:EXdⅡCT6 l防护:IP663.3探测性能和保护范围3.4环境参数项目规格工作温度-10℃—+55℃工作湿度≤95%HR,无结露储存温度-20℃—+60℃说明:1、上图的中轴线代表与探测窗口垂直;2、“探测区域示意图”中探测区域垂直与水平方向一致;4主要电路及软件电路部分主要包括传感器、低噪声放大器、工业处理单元、外围输出和驱动电路、电源和EMC电路等。
JTG-UM-GST9616点型红外火焰探测器安装使用说明书
JTG-UM-GST9616 点型红外火焰探测器安装使用说明书
铜芯多股导线的电缆。 2) 应符合使用环境的要求,如防爆、耐热、耐腐蚀、防火等。 3) 在爆炸危险场所,布线必须符合爆炸危险场所规定相应的要求。探测器连接电缆可选用 铜芯屏蔽电缆或防爆软管,如选用防爆软管,防爆软管与探测器接头处螺纹应参考探测器压 线螺母的锥管螺纹尺寸(如图 7 所示)。 4) 电缆须通过过线接头进入探测器内部。连接电缆时要注意过线接头应有 O 型橡胶密封 圈、密封圈和垫片。过线接头组件安装示意图如图 7 所示。
图中半圆弧代表探测距离,按百分比给出。
最远距离 0度
15度
15度
30度
30度
45度
45度
100%
50%
探测器
50%
Байду номын сангаас100%
图 1 探测角度范围 说明:探测器向空间各个方向探测的角度范围相同,图 1 所示为一个剖面。 4. 响应光谱范围:4.4μm±0.5μm 5. 响应时间≤30s; 6. 指示灯:
温度:-20℃~+55℃ 相对湿度≤95%,不凝露 9. 防护等级:IP66 10. 外形尺寸: 166mm×235mm×199mm(带调节架) 11. 安装孔距:125.5mm×80mm 12. 壳体材料和颜色:不锈钢,金属灰色 13. 重量:
探测器 4.8kg 调节架 1.3kg 14. 防爆标志:Ex d IIC T6 Gb/Ex tD A21 IP66 T 85℃ 防爆合格证编号:CE16.1389 15. 执行标准:GB 3836.1-2010,GB 3836.2-2010,GB 12476.1-2013,GB 12476.5-2013,GB 15631-2008
如何正确安装和使用火焰探测器
如何正确安装和使用火焰探测器火焰探测器是一种用于监测并及时报警火灾的设备,在生活和工业领域中广泛使用。
正确的安装和使用火焰探测器可以提高火灾安全性,保护人们的生命和财产安全。
本文将介绍如何正确安装和使用火焰探测器。
一、选择适当的安装位置选择适当的安装位置是确保火焰探测器正常工作的关键。
通常情况下,火焰探测器应该安装在每个房间的天花板中央位置,以便探测整个房间的火灾情况。
在选择安装位置时,应避免以下情况:1. 避免直接对向阳面安装,以免阳光干扰火焰探测器的运行;2. 避免安装在通风设备附近,以免风力吹拂火焰探测器造成误报;3. 避免与空气流动、水汽逸散等因素密切相关的地方,以免误报;4. 避免安装在高温、高湿度的环境中,以免影响火焰探测器的灵敏度。
二、正确连接火焰探测器在安装火焰探测器时,需按照以下步骤正确连接电源和报警装置:1. 检查电源线缆的质量和接口,确保无损伤;2. 将电源线缆连接到指定的电源接口上,并插入电源插座;3. 将报警装置与火焰探测器的信号线连接;4. 若采用无线联动方式,需要确保报警装置处于有效的通信范围内。
三、保持设备的清洁和维护为了保证火焰探测器的正常运行,需要定期清洁和维护设备。
以下是一些常见的维护要点:1. 清洁火焰探测器表面的灰尘和污垢,以免影响灵敏度;2. 定期更换探测器电池,并确保电池处于正常工作状态;3. 定期检查火焰探测器的接线是否松动或损坏,及时修复或更换;4. 每隔一段时间,进行系统测试和检查,确保火焰探测器的功能正常。
四、正确对待火焰探测器的警报信息当火焰探测器发出警报时,应采取正确的行动来确保人员安全。
以下是一些正确对待火焰探测器警报信息的方法:1. 如果火警系统与消防部门联网,应立即呼叫消防部门报警,详细说明火灾发生的地点和情况;2. 如果火焰探测器是与报警器或电话系统联动的,应立即采取适当的逃生措施,并通知相关人员;3. 如果警报是误报,应按照火焰探测器说明书上的方法进行确认和解决;4. 在火灾发生时,不要盲目逃窜,应沉着冷静地按照逃生指南进行有序撤离。
火焰探测器安装使用说明书
(安装、使用产品前,请先阅读本手册)A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10一、工作原理1.火焰特征1.1火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线,其中红外部分可分为近红外、中红外、远红外三部分。
阳光、电灯、发热物体等均有热辐射,其辐射光谱随物体不同而不同,辐射光谱可能包括紫外线、红外线、可见光等1.2光谱如上图所示,自然界中按不同范围的波长分为紫外部分和红外部分,燃烧物体对应其不同波长的光谱,发出不同程度的辐射。
1.3火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1紫外火焰探测器2.1.1基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2紫外光谱0.18um-0.4um(180nm-400nm)太阳光中小于300nm的紫外线基本被大气层全部吸收,到达地球表面的紫外线都大于300nm2.1.3紫外探测的优缺点优点:反应速度快缺点:易受干扰2.1.4紫外火焰探测原理选用180nm-260nm的紫外传感器,对日光中的紫外线不敏感2.2双波段红外火焰探测器2.2.1基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体(如CO、CO2等)对特定波长的红外线具有强烈的吸收作用2.2.3双波段红外火焰探测原理选用两个波长的热释电红外传感器,来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化;一个波长的热释电传感器用于检测红外辐射的能量。
两个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,避免误报警。
2.3三波段红外火焰探测器2.3.1基本原理通过检测火焰辐射出的红外线来识别火灾。
2.3.2红外光谱红外线按照波长分为近红外、中红外、远红外。
火焰探测器使用方法
火焰探测器使用方法一、引言火灾是一种常见的灾害,有时候会造成巨大的财产损失和人员伤亡。
为了及早发现火灾并采取相应的措施,火焰探测器应运而生。
本文将介绍火焰探测器的使用方法,帮助用户正确使用该设备。
二、火焰探测器的分类火焰探测器根据工作原理和应用场景的不同,可以分为光电式火焰探测器、红外线火焰探测器和烟雾火焰探测器等。
三、光电式火焰探测器的使用方法1. 安装位置选择光电式火焰探测器适用于室内环境,一般安装在天花板上。
选择安装位置时,应考虑到火灾发生的可能性和火焰传播的方向,尽量选择离潜在火源较近的位置。
2. 接通电源将火焰探测器的电源线接入电源插座,并确保电源正常供电。
在接通电源之前,应先检查电源线是否完好,以及插座是否接触良好。
3. 进行测试为了确保火焰探测器的正常工作,可以进行一次测试。
测试时,可以用打火机或者其他易燃物体靠近火焰探测器,观察是否能够及时发出报警信号。
如果测试结果不正常,应及时联系专业人员进行维修或更换设备。
四、红外线火焰探测器的使用方法1. 安装位置选择红外线火焰探测器适用于室内和室外环境,安装位置应选择在可能发生火灾的区域。
根据不同的应用场景,可以选择不同的安装方式,如壁挂式、吊挂式或抱杆式等。
2. 连接电源将红外线火焰探测器的电源线正确连接到电源插座,并确保电源稳定。
在连接电源之前,应检查电源线是否完好,并避免电源过载。
3. 进行校准红外线火焰探测器通常需要进行校准才能正常工作。
校准时,需要根据实际情况调整探测器的灵敏度和工作范围。
校准过程中要注意安全,避免误触发火灾。
五、烟雾火焰探测器的使用方法1. 安装位置选择烟雾火焰探测器适用于室内环境,一般安装在天花板上。
选择安装位置时,应考虑到烟雾产生的可能性和传播的方向,尽量选择离潜在火源较近的位置。
2. 接通电源将烟雾火焰探测器的电源线正确接入电源插座,并确保电源供电正常。
在接通电源之前,应检查电源线是否完好,并确保插座连接良好。
双波段红外火焰探测器安装说明书
产 品 概 述产 品 参 数1、产品型号:A705-IR2。
工作电压:18~30Vdc2、用途和适用范围:适用防爆场所的火焰探测器。
监视电流:≤25mA3、符合标准: 报警电流:≤35mAGB15631-2008《特种火灾探测器》的规定。
探测视角:≤110°GB3836.2-2000《爆炸性气体环境用电气设备第2 探测距离:≤50m部分:隔爆型“d”》的规定。
输出触点:2A@30Vdc工作温度:-10°C~55°C储存温度:-20°C~60°C工作湿度:0~95%RH注 意 事 项 防 爆:EXdⅡCT6防 水:IP661、必须由专业人员进行安装、检查与维护,操作前须 产品尺寸:141.5mm x 105mm x 91mm 仔细阅读本说明书。
安装尺寸:65mm2、不得带电进行安装、检查与维护,在通电状态下不得松开后盖和进线孔处锁紧螺母。
3、电缆引入进线孔,进线孔内配置有直径10mm的隔爆监 视 范 围橡胶圈,务必使用与隔爆橡胶圈内径相匹配的防爆电缆线作为连接线,否则将降低探测器防爆性能。
4、探测器做整体接地,可根据现场情况选用内部接地或外部接地 (外部接地见安装指南图一“4”,内部接地见安装指南图三“13”)。
5、接线前检查外部连线是否存在开路、短路或接地故障。
6、探测器需安装牢靠,使用时不可产生机械振动。
7、探测器安装时应注意保护探测器窗口(见安装指南图一“6”),保持探测器窗口清洁且无损坏。
8、选择恰当的安装角度与安装高度避免遮挡造成探测盲区。
9、应对产品进行定期(约一个月)进行检查、清洁窗口、报警测试。
装 箱 清 单1、A705系列双红外火焰探测器;2、A705系列双红外火焰探测器说明书;3、合格证;进 线 操 作 指 南产 品 图A705-IR2上海安誉智能科技有限公司所有连线的末端剥去大约6mm的绝缘护套,连接到A705系列双红外火焰探测器的接线端子上。
双源红外探测器说明书
双源红外探测器
·探测器镜片辐射方向应垂直于盗贼可能闯入的方向。
TAMP,NC(端子1、2):常闭,防拆端子
+VIN,GND(端子3、4):12VDC直流电源,3+、4-
RL Y,NC(端子5、6):常闭,报警端子
三、操作及调整
1、预热时间:探测器通电以后需预热90秒钟。
2
注:当镜片是长距离或幕帘类型时脉冲数最多调整到2个。
3、垂直角度调整:松开线路板卡钮,线路板可以上下移动。
当垂直角度调整刻度在0位置时,覆盖面积
4、步行测试:步行测试一定要是在空旷地带,垂直于探测器镜片射束方向移动。
探测器报警时红色发光
二极管会闪亮。
(LED 跳线要短接。
)
四、技术参数
操作电压: 9—16VDC
功耗: 标准:15mA, 报警:17mA
报警间隔: 1秒
脉冲数: 1、2或3个可选
传感器: 双源
抗射频干扰: 30V/m 到1GHZ
报警继电器: 30VDC/0.3A
防拆继电器: 30 VDC/50mA
工作温度: -10º- 60ºC
温度补偿: 热敏电阻
电源反向保护:二极管
防火保护: ABS 塑料外壳
LED 灯指示: 跳线可选
外形尺寸: 114 X 60 X 50mm
注:所有数据如有修改,不再另行通知。
透镜俯视图 透镜侧视图。
防爆点型红外火焰探测器-IR2-用户使用说明书
JTGB-UH-YC103-IR2 点型红外火焰探测器使用技术说明书(Ver. 201401)山东自动化系统工程公司供货热线400-003-0119防爆双波段点型红外火焰探测器1、产品概述防爆双波段点型红外火焰探测器(以下简称探测器)属于智能型火灾探测设备,它运用了先进的多红外传感技术(MIR),使用两只具有窄带滤波的不同波长的红外传感器,其中一只传感器工作在反映火焰信息的中心波长,另外一只传感器监视环境中的其他红外辐射,结合火焰的闪烁特征,通过高性能的微处理器和先进的数学算法模型进行运算分析,使得只有符合火焰特征的辐射频谱才会被确认为火警,而其他的干扰因素形成的假火警信号则会被排除。
本探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很好的抑制,从而实现了对火焰信号的快速响应和准确识别。
本探测器采用非接触式探测,灵敏度现场可调,提供无源接点(用户订货时可选择标准电流输出或总线输出)与火灾报警系统相连接。
本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。
例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
本探测器根据GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境第2部分:由隔爆型外壳“d”保护的设备》的规定,制成隔爆型结构,其防爆标志:ExdⅡCT6 Gb。
适用于工厂具有ⅡA、ⅡB、ⅡC级,引燃温度组别为T1~T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
2、外形图尺寸3、型号和主要技术参数型号含义:防爆标志含义:4、防爆要点隔爆接合面参数符合GB3836.2-2010的要求;隔爆面是产品的重要防爆措施,使用及维修时应注意保护隔爆面,不得磕碰、划伤。
探测器的内外接地是确保其安全运行的重要措施,接地栓设在探测器壳体底部,旁边有接地标志“○〨”。
