fanuc系统数控车床设置工件零点常用方法
FANUC系统数控车床设置工件零点常用方法
FANUC系统数控车床设置工件零点常用方法FANUC系统数控车床是一种广泛应用于机械加工行业的自动化设备，用于对工件进行精密的切削和加工。
在使用FANUC系统数控车床时，正确设置工件的零点至关重要，这关系到最终加工结果的准确性和稳定性。
下面是常用的几种方法来设置工件零点。
1.刀盘零点法：这是最常用的一种设置工件零点的方法。
首先将刀具放置在刀盘上，并将刀盘零点设置为刀具尖端的坐标原点。
然后将工件定位在工作台上，并使用刀具测量工件的坐标位置。
最后，将工作台的坐标值设定为工件的零点坐标。
这个方法可以在工件切削过程中实时监控工件的位置，并作出相应的调整。
2.触发器法：这种方法使用触发器来设置工件的零点，适用于需要进行同心度校准的工件。
首先在工作台上放置触发器，并将其与工件紧密接触。
然后根据触发器所产生的信号，调整工作台的坐标值，直到触发器的信号为零。
这时，工作台的坐标就可以设置为工件的零点坐标。
3.外圆法：对于圆柱形工件，可以使用外圆法来设置工件的零点。
首先通过测量外圆的直径和中心位置，确定零点的位置。
然后调整工作台的坐标值，使其与工件的中心重合。
这个方法适用于需要精确控制外圆直径和同心度的加工工艺。
4.内孔法：对于有内孔的工件，可以使用内孔法来设置工件的零点。
首先通过测量内孔的直径和中心位置，确定零点的位置。
然后调整工作台的坐标值，使其与工件的中心重合。
这个方法适用于需要精确控制内孔直径和同心度的加工工艺。
5.光电传感器法：这种方法使用光电传感器来设置工件的零点。
首先将光电传感器安装在工作台上，并调整其位置，使其与工件的零点重合。
然后通过调整工作台的坐标值，使其与光电传感器的位置重合。
这个方法适用于需要非接触式测量的工件，如表面粗糙度测量等。
以上是常用的几种方法来设置工件零点。
在实际操作中，根据具体的加工要求和设备配置，可以选择合适的方法来设置工件的零点。
正确设置工件的零点可以提高数控车床的加工效率和精度，并保证最终产品的质量和稳定性。
Fanuc系统数控车床对刀方法
Fanuc系统数控车床设置工件零点常用方法一，直接用刀具试切对刀1.用外园车刀先试车一外园，记住当前X坐标，测量外园直径后，用X坐标减外园直径，所的值输入offset界面的几何形状X值里。
2.用外园车刀先试车一外园端面，记住当前Z坐标，输入offset界面的几何形状Z值里。
二，用G50设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心（X 轴坐标减去直径值）。
2.选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。
3.选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。
4.这时程序开头：G50 X150 Z150 …….。
5.注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。
6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30 U0 W0 G50 X150 Z1507.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。
三，用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。
2.用外园车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。
3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。
4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。
四，用G54-G59设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.把当前的X和Z轴坐标直接输入到G54----G59里,程序直接调用如:G54X50Z50……。
3.注意:可用G53指令清除G54-----G59工件坐标系。
====================================================FANUC系统确定工件坐标系有三种方法。
FANUC 0T编程详解
FANUC 0-TD系统G 代码命令代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同组代码替换。
代码解释G00 定位1. 格式 G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ 直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.圆弧插补(G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW)，G03 –逆时钟(CCW)；X, Z –在坐标系里的终点；U, W –起点与终点之间的距离；I, K –从起点到中心点的矢量(半径值)；R –圆弧范围(最大180 度)。
2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;第二原点返回(G30)坐标系能够用第二原点功能来设置。
Fanuc数控车床 基本操作步骤
Fanuc数控车床操作步骤：1、开机1)打开机床电源2）打开数控系统电源；3)打开急停开关2、回零（建立机床坐标系)1) 先在手轮方式下,分别选择X轴、Z轴“-”向移动至X—200。
Z-200。
（可以按下POS 键来观察)2) 选择回参考点方式，按下“+X”、“+Z”，直到显示X0.000，Z0。
000，（指示灯亮时）,表示已经完成回零操作。
3、安装工件与安装刀具1）工件要留有一定的夹持长度，其伸出长度要考虑零件的加工长度及必要的安全距离（机床已经调整为6毫米左右）。
如所要夹持部分已经经过加工，必须在外圆上包一层铜皮，以防止外圆面损伤.2）①安装前保证刀杆及刀片定位面清洁，无损伤。
②将刀杆安装在刀架上时，应保证刀杆方向正确。
③安装刀具时需注意使刀尖等高于主轴的回转中心。
④车刀不能伸出过长,一般为20-25毫米左右。
4、对刀（建立工件坐标系）特别提示:根据车刀安装,选择正反转通常将工件坐标系原点建立在工件右端面的中心,手轮方式进行对刀（车刀离工件较远时，选X100档,靠近后选择X10档）①先让主轴旋转,分别选择X轴、Z轴“—”向移动至靠近棒料右端面处；②对Z原点：分别选择X轴、Z轴并移动使刀尖轻碰右端面,并用很小的切削量切平端面后,沿+X方向退出,主轴停止。
在手动数据输入方式下，按OFFSET按钮---形状——-光标移到与程序对应的刀补号里，输入“Z0"，点击“测量”;③对X原点：刀尖轻碰外圆，并用很小的切削量切一段外圆(千分尺能测量即可），然后沿+Z方向退出，主轴停止。
在手动数据输入方式下，按OFFSET按钮-—-形状———光标移到与程序对应的刀补号里，输入用千分尺测量的试切外圆的直径（如X56。
23），点击“测量”;④X方向预留加工余量：在手动数据输入方式下,按OFFSET按钮-—-磨损--—光标移到与程序对应的刀补号里，输入余量(如：X2.0），点击“输入”;则加工完后，各档外圆尺寸均比图纸尺寸大2mm.5、程序输入选择程序编制方式，按下“PRGRM"按钮，先输入文件名（必须以英文字母O开头，后面四位数字）,如：O1111按INSRT键，再按EOB（;)，即O1111；然后输入程序内容，每一段程序的结束符为EOB（；）,再按INSRT键,一段程序输入完成……直到全部输入.6、图形模拟选择自动循环方式,按下“GRAPH”按钮，并点亮“机床锁住”和“空运行”按钮，选中程序后,循环启动，观察运动轨迹和图纸是否相同.7、粗加工选择自动循环方式，选中程序，（特别提示:点亮单段方式先来检验对刀是否正确，一般运行三段程序“如:假设毛坯直径为50mm，运行T0101；M3 S800；G0 X52。
FANUC发那科系统数控车床的编程与操作实例
FANUC发那科系统数控车床的编程与操作实例FANUC发那科系统是一种广泛应用于机床行业的数控系统。
在数控车床的编程与操作方面，FANUC发那科系统具有强大的功能和灵活的编程方式，下面将通过一个实例来介绍FANUC发那科系统数控车床的编程与操作。
假设我们要加工一个简单的圆柱零件，直径为50mm，长度为100mm。
首先，我们需要进行准备工作，包括将工件夹紧在车床主轴上，并对刀具进行安装和调整。
在FANUC发那科系统中，我们可以通过编程实现自动化操作。
首先，我们需要设置零点。
在FANUC发那科系统中，零点可以通过编程设置或者手动设置。
在本例中，我们将使用编程设置零点的方式。
N10G54G92X0Z0N20T0101N30M06N40G96S200M03N50G01X50F0.3N60Z-5N70G01Z0N80G00X100N90M05N100M30上述代码说明如下：N10：设置工件坐标系，并将X和Z轴设置为零点。
N20：选择1号刀具，并将其装入刀套。
N30：刀套放置完毕，做正向旋转。
N40：设置主轴转速为200，同时使主轴正转。
N50：以0.3mm/min的进给速度，将刀具沿X轴移动到50mm处。
N60：将刀具沿Z轴移动到-5mm处。
N70：将刀具沿Z轴移动到0mm处。
N80：以快速移动速度，将刀具沿X轴移动到100mm处。
N90：停止主轴旋转。
N100：程序结束。
在上述程序中，G54是设置工件坐标系的指令，G92是设置零点坐标的指令；T0101是选择1号刀具，M06是刀具换向指令；G96是设定恒定切削进给的指令，S200是设定主轴转速，M03是主轴正转指令；G01是线性插补指令，F0.3是设定进给速度；G00是快速移动指令；M05是主轴停止指令；M30是程序结束指令。
有了上述程序，我们就可以进行加工操作了。
启动FANUC发那科系统，加载程序后，选择启动程序，数控车床将按照程序中的指令进行自动加工。
FANUC数控系统加工中心工件坐标系建立与操作技巧
FANUC数控系统加工中心工件坐标系建立与操作技巧摘要由FANUC Series0i-MB控制的加工中心加工稳定、加工精度高、操作灵活。
阐述该加工中心工件坐标系、机床坐标系及其关系。
在数控程序中通过相应指令建立坐标,通过加工中心的具体操作实现工件坐标系设定,完成零件的数控加工。
关键词FANUC数控系统;加工中心;坐标系;操作综合运用计算机技术、自动控制技术、微电子技术、自动检测技术及精密制造等的计算机数字控制机床在企业中得到了广泛应用。
在利用数控设备加工零件的过程中,无论是加工程序的编制,还是机床的操作都涉及到坐标系的建立和设置问题,它是保证零件的精度和优化加工工艺的条件。
本文以使用的发那科数控系统FANUC Series0i-MB 进行分析,该系统加工稳定、加工精度高、操作灵活。
1坐标系的建立编写工件加工的数控程序,涉及工件坐标系的正确建立;当零件安装并加工时涉及到工件在加工中心上的定位,工件相对于刀具的位置,就要在机床上确定工件的坐标系FANUC系统的机床坐标系是当工作台在最左端,床鞍在最前端,主轴箱在最上端是的位置时,X轴、Y轴和Z轴完成手动返回参考点,主轴轴线与主轴前端面的交点就是加工中心机床的机床坐标原点,各轴方向按规定确定。
工件坐标系则是编程人员在编写加工程序时在工件上建立的坐标系,这种坐标的建立往往只考虑编程的方便性,一般不考虑工件在机床中的位置。
工件坐标系的各轴方向应保证与机床坐标系的对应轴方向一致,同时工件坐标系的原点即程序原点在机床坐标系中的位置也必须明确。
通常当机床回零后,测量程序原点相对于机床原点的偏置量确定两坐标关系。
图示1为程序原点相对于机床原点分别在三个坐标方向的偏置量。
图12坐标系的设置操作关于工件坐标系的设置方法有三种。
用G92建立工件坐标系的程序段是: G92XαYβZγ程序中字母α、β和γ是刀具刀位点在工件坐标系的坐标值,其实质就是刀具相对于工件坐标系的原点的偏置值。
FANUC 0-TD系统
FANUC 0-TD系统G 代码命令代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同组代码替G75 X 向切槽G76 切螺纹循环G8010 取消固定循环G83 钻孔循环G84 攻丝循环G85 正面镗孔循环G87 侧面钻孔循环G88 侧面攻丝循环G89 侧面镗孔循环G9001 (内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G9612 恒线速度控制G97 恒线速度控制取消G9805 每分钟进给率G99 每转进给率代码解释G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例① 绝对坐标程序G01 X50. Z75. F0.2 ;X100.;② 增量坐标程序G01 U0.0 W-75. F0.2 ;U50.圆弧插补(G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW)G03 –逆时钟(CCW)X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量(半径值) R –圆弧范围(最大180 度)。
FANUC数控车床的对刀和零点偏置2007
FANUC数控车床的对刀和零点偏置2007-12-01 20:39fanuc数控车床的对刀和零点偏置操作步骤：第一、 FANUC系统数控车床设置工件零点的几种方法：1、直接用刀具试切对刀(1) 用外园车刀先试车一外园，测量外园直径后，在offset几何形状界面输入“X外园直径值”，按“测量”键，即输入到几何形状里。
(2) 用外园车刀先试车一外园端面，在offset几何形状界面输入“Z 0”，按“测量”键，即输入到几何形状里。
2、用G50设置工件零点(1) 用外园车刀先试切一外园，选择“相对坐标”、按“U”、按“ORIGIN”键置“0”，测量外园后，把刀沿Z轴正方向退点，选择MDI方式，输入G01 U(直径)F0.3,切端面到中心。
(2) 选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。
(3) 选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。
(4) 这时程序开头：G50 X150 Z150 …….。
(5) 注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。
(6) 如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30 U0 W0G50 X150 Z150(7) 在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，机床对刀好后(X150 Z150 ),按鼠标右键出现对话框，按鼠标左键确认即可。
3、工件移设置工件零点(1) 在FANUC0i系统的Offset里，有一工件移界面，可输入零点偏移值。
(2) 用外园车刀先试切工件端面，这时X、Z坐标的位置如：X-260 Z-395，直接输入到偏移值里。
(3) 选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。
(4) 注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。
4、 G54------G59设置工件零点(1) 用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
fanuc系统数控车指令.
G71U(△d)R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………….F__从序号ns至nf的程序段,指定A及B间的移动指令。
.S__.T__N(nf)……△d:切削深度(半径指定)不指定正负符号。
切削方向依照AA’的方向决定，在另一个值指定前不会改变。
FANUC系统参数（NO.0717）指定。
e:退刀行程本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0718）指定。
ns:精加工形状程序的第一个段号。
nf:精加工形状程序的最后一个段号。
△u：X方向精加工预留量的距离及方向。
（直径/半径）△w: Z方向精加工预留量的距离及方向。
2.端面车削固定循环(G72)如下图所示，除了是平行于X轴外，本循环与G71相同。
G72W（△d）R(e)G72P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)△t,e,ns,nf, △u, △w，f,s及t的含义与G71相同。
3.成型加工复式循环(G73)本功能用于重复切削一个逐渐变换的固定形式,用本循环,可有效的切削一个用粗加工段造或铸造等方式已经加工成型的工件.程序指令的形式如下:A A’ BG73U(△i)W(△k)R(d)G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………………沿A A’ B的程序段号N(nf)………△i:X轴方向退刀距离(半径指定), FANUC系统参数（NO.0719）指定。
△k: Z轴方向退刀距离(半径指定), FANUC系统参数（NO.0720）指定。
d:分割次数这个值与粗加工重复次数相同，FANUC系统参数（NO.0719）指定。
ns: 精加工形状程序的第一个段号。
nf:精加工形状程序的最后一个段号。
△u：X方向精加工预留量的距离及方向。
（直径/半径）△w: Z方向精加工预留量的距离及方向。
4.精加工循环(G70)用G71、G72或G73粗车削后，G70精车削。
FANUC0系列车床铣床固定循环指令说明
Fanuc系统数控车床设置工件零点常用方法1.直接用刀具试切对刀1.用外园车刀先试车一外园，记住当前X坐标，测量外园直径后，用X坐标减外园直径，所的值输入offset界面的几何形状X值里。
2.用外园车刀先试车一外园端面，记住当前Z坐标，输入offset界面的几何形状Z值里。
2.用G50设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。
3.选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。
4.这时程序开头：G50 X150 Z150 …….。
5.注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。
6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30 U0 W0 G50 X150Z1507.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。
3.用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。
2.用外园车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。
3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。
4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。
4.用G54-G59设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.把当前的X和Z轴坐标直接输入到G54----G59里,程序直接调用如:G54X50Z50……。
3.注意:可用G53指令清除G54-----G59工件坐标系。
Fanuc系统数控车床常用固定循环G70-G80祥解1.外园粗车固定循环(G71)如果在下图用程序决定A至A’至B的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2及△w。
FANUCSeriesi
F a n u c系统数控车床设置工件零点常用方法1.直接用刀具试切对刀1.用外园车刀先试车一外园，记住当前X坐标，测量外园直径后，用X坐标减外园直径，所的值输入offset界面的几何形状X值里。
2.用外园车刀先试车一外园端面，记住当前Z坐标，输入offset界面的几何形状Z值里。
2.用G50设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.选择MDI方式，输入G50X0Z0，启动START键，把当前点设为零点。
3.选择MDI方式，输入G0X150Z150，使刀具离开工件进刀加工。
4.这时程序开头：G50X150Z150…….。
5.注意：用G50X150Z150，你起点和终点必须一致即X150Z150，这样才能保证重复加工不乱刀。
6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30U0W0G50X150Z1507.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。
3.用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。
2.用外园车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。
3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。
4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。
4.用G54-G59设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.把当前的X和Z轴坐标直接输入到G54----G59里,程序直接调用如:G54X50Z50……。
3.注意:可用G53指令清除G54-----G59工件坐标系。
Fanuc系统数控车床常用固定循环G70-G80祥解1.外园粗车固定循环(G71)如果在下图用程序决定A至A’至B的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2及△w。
fanuc系统数控车床设置工件零点常用方法
fanuc系统数控车床设置工件零点常用方法1.直接用刀具试切对刀1.用外园车刀先试车一外园，记住当前X坐标，测量外园直径后，用X坐标减外园直径，所的值输入offset界面的几何形状X值里。
2.用外园车刀先试车一外园端面，记住当前Z坐标，输入offset界面的几何形状Z值里。
2.用G50设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。
3.选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。
4.这时程序开头：G50 X150 Z150 …….。
5.注意：用G50 X150 Z150，你起点与终点务必一致即X150 Z150，这样才能保证重复加工不乱刀。
6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30 U0 W0 G50 X150 Z1507.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。
3.用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。
2.用外园车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。
3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。
4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。
4.用G54-G59设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.把当前的X与Z轴坐标直接输入到G54----G59里,程序直接调用如:G54X50Z50……。
3.注意:可用G53指令清除G54-----G59工件坐标系。
Fanuc系统数控车床常用固定循环G70-G80祥解1.外园粗车固定循环(G71)假如在下图用程序决定A至A’至B的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2及△w。
Fanuc数控车床G代码及M指令
Fanuc数控车床G代码及M指令一、G 代码命令1、代码组及其含义“模态代码”和“一般”代码“形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同2、代码解释:G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)，或者移动到某个距离处 (在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例①绝对坐标程序G01 X50. Z75. F0.2 ;X100.;②增量坐标程序G01 U0.0 W-75. F0.2 ;U50.G02/G03 圆弧插补 (G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟 (CW) 凹圆G03 –逆时钟 (CCW) 凸圆X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量 (半径值)R –圆弧范围 (最大180 度)。
2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;G30 第二原点返回 (G30)坐标系能够用第二原点功能来设置。
NC编程——精选推荐
NC编程一程序原点在程序开发开始之前必须决定坐标系和程序的原点。
通常把程序原点确定为便于程序开发和加工的点。
在多数情况下，把Z 轴与X 轴的交点设置为程序原点坐标原点1. 机床坐标系统这个坐标系统用一个固定的机床的点作为其原点。
在执行返回原点操作时，机床移动到此机床原点。
2. 绝对坐标系统用户能够可建立此坐标系统。
它的原点可以设置在任意位置，而它的原点以机床坐标值显示。
3. 相对坐标系统这个坐标系统把当前的机床位置当作原点，在此需要以相对值指定机床位置时使用。
4. 剩余移动距离此功能不属于坐标系。
它仅仅显示移动命令发出后目的位置与当前机床位置之间的距离。
仅当各个轴的剩余距离都为零时，这个移动命令才完成。
设置坐标系开发程序首先要决定坐标系。
程序原点与刀具起点之间的关系构成坐标系；这个关系应当随着程序的执行输入给NC 机床，这个过程能够用G50 命令来实现。
在切削进程开始时，刀具应当在指定的位置；由于上面所述设置原点的过程已经完成，工件坐标系和刀具起始位置就定了；刀具更换也在这个被叫为起点的位置操作。
绝对/增量坐标系编程NC 车床有两个控制轴；对这种2 轴系统有两种编程方法：绝对坐标命令方法和增量坐标命令方法。
此外，这些方法能够被结合在一个指令里。
对于X 轴和Z 轴寻址所要求的增量指令是U 和W。
①绝对坐标程序---X40.Z5.;②增量坐标程序---U20.W-40.;③混合坐标程序---X40.W-40.;二代码组及其含义“模态代码”和“一般”代码“形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同组代码替换。
G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。
FANUCOIT数控车床操作步骤
FANUCOIT数控车床操作步骤一、开机操作步骤：1.确保车床的电源已经连接好并接通电源开关。
2.检查控制面板上的开关是否处于关闭状态。
3.打开主电源开关，等待数控系统启动。
4.检查机床各轴是否处于初始位置，并进行零点调整。
二、程序传输步骤：1.使用U盘或其他外部存储设备将需要加工的程序文件传输到数控系统。
2.在主菜单界面点击“文件管理”选项。
3.在文件管理界面点击“U盘”选项，找到需要传输的程序文件。
4.选择程序文件后，点击“复制”按钮，选择存储路径，开始传输。
1.在主菜单界面点击“产品加工”选项。
3.选择已经传输到数控系统的程序文件。
四、工艺参数设定步骤：1.在主菜单界面点击“产品加工”选项。
2.在产品加工界面点击“工艺数据”选项。
3.根据加工需要，选择相应的工艺参数进行设定。
4.完成设定后，点击“保存”按钮。
五、加工刀具设定步骤：1.在主菜单界面点击“工具管理”选项。
2.在工具管理界面点击“辅助工具”选项。
3.根据需要设定加工所需的刀具信息，如刀具编号、尺寸、长度等。
4.完成设定后，点击“保存”按钮。
六、机床坐标系设定步骤：1.在主菜单界面点击“机械坐标”选项。
2.在机械坐标界面点击“零点设定”选项。
3.按照操作提示，逐个设定机床各轴的坐标原点。
4.完成设定后，点击“保存”按钮。
七、自动加工步骤：1.在主菜单界面点击“生产加工”选项。
2.在生产加工界面选择相应的加工程序。
3.按照操作提示，设定加工起点、终点、加工深度等参数。
4.确认设置后，点击“启动”按钮，开始自动加工。
八、程序运行监控步骤：1.在主菜单界面点击“运行监控”选项。
2.在运行监控界面可以实时监测数控系统的运行状态和加工进度。
3.可以进行进一步的运行控制，如暂停、继续、停止等。
九、关机操作步骤：1.在主菜单界面点击“系统管理”选项。
2.在系统管理界面点击“关机”选项。
3.按照提示操作，关闭数控系统和机床电源。

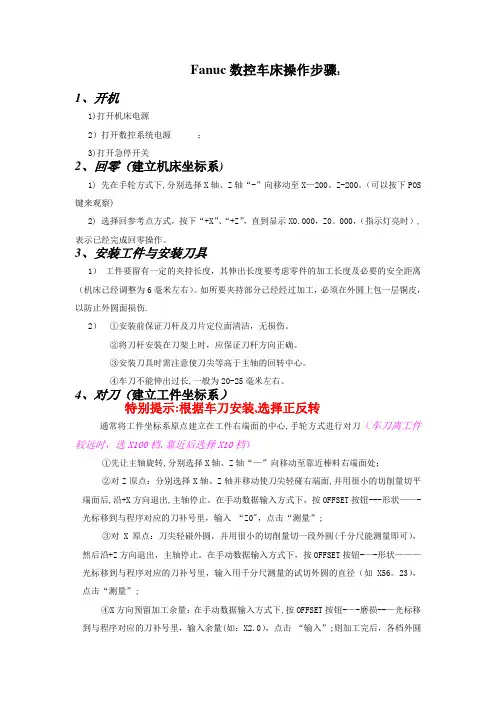

以上就是FANUCOIT数控车床的基本操作步骤，按照上述步骤进行操作，可以实现对数控车床的控制和加工。
FANUC 0-TD系统指令说明
FANUC 0-TD系统G 代码命令代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同组代码替代码解释G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
4. 举例N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。
X, Z: 要求移动到的位置的绝对坐标值。
U,W: 要求移动到的位置的增量坐标值。
2. 举例① 绝对坐标程序G01 X50. Z75. F0.2 ;X100.;② 增量坐标程序G01 U0.0 W-75. F0.2 ;U50.圆弧插补(G02, G03)1. 格式G02(G03) X(U)__Z(W)__I__K__F__ ;G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW)G03 –逆时钟(CCW)X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量(半径值) R –圆弧范围(最大180 度)。
2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;第二原点返回(G30)坐标系能够用第二原点功能来设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Fanuc系统数控车床设置工件零点常用方法1.直接用刀具试切对刀1.用外园车刀先试车一外园，记住当前X坐标，测量外园直径后，用X坐标减外园直径，所的值输入offset界面的几何形状X值里。
2.用外园车刀先试车一外园端面，记住当前Z坐标，输入offset界面的几何形状Z值里。
2.用G50设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。
3.选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。
4.这时程序开头：G50 X150 Z150 …….。
5.注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。
6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30 U0 W0 G50 X150 Z1507.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。
3.用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。
2.用外园车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。
3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。
4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。
4.用G54-G59设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。
2.把当前的X和Z轴坐标直接输入到G54----G59里,程序直接调用如:G54X50Z50……。
3.注意:可用G53指令清除G54-----G59工件坐标系。
Fanuc系统数控车床常用固定循环G70-G80祥解1.外园粗车固定循环(G71)如果在下图用程序决定A至A’至B的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2及△w。
G71U(△d)R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)……….F__从序号ns至nf的程序段,指定A及B间的移动指令。
.S__.T__N(nf)……△d:切削深度(半径指定)不指定正负符号。
切削方向依照AA’的方向决定，在另一个值指定前不会改变。
FANUC系统参数（NO.0717）指定。
e:退刀行程本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0718）指定。
ns:精加工形状程序的第一个段号。
nf:精加工形状程序的最后一个段号。
△u：X方向精加工预留量的距离及方向。
（直径/半径）△w: Z方向精加工预留量的距离及方向。
2.端面车削固定循环(G72)如下图所示，除了是平行于X轴外，本循环与G71相同。
G72W（△d）R(e)G72P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)△t,e,ns,nf, △u, △w，f,s及t的含义与G71相同。
3.成型加工复式循环(G73)本功能用于重复切削一个逐渐变换的固定形式,用本循环,可有效的切削一个用粗加工段造或铸造等方式已经加工成型的工件.程序指令的形式如下:A A’ BG73U(△i)W(△k)R(d)G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)…………沿A A’B的程序段号N(nf)………△i:X轴方向退刀距离(半径指定), FANUC系统参数（NO.0719）指定。
△k: Z轴方向退刀距离(半径指定), FANUC系统参数（NO.0720）指定。
d:分割次数这个值与粗加工重复次数相同，FANUC系统参数（NO.0719）指定。
ns: 精加工形状程序的第一个段号。
nf:精加工形状程序的最后一个段号。
△u：X方向精加工预留量的距离及方向。
（直径/半径）△w: Z方向精加工预留量的距离及方向。
4.精加工循环(G70)用G71、G72或G73粗车削后，G70精车削。
G70 P（ns）Q(nf)ns:精加工形状程序的第一个段号。
nf:精加工形状程序的最后一个段号。
5.端面啄式钻孔循环(G74)如下图所示在本循环可处理断削，如果省略X（U）及P，结果只在Z轴操作，用于钻孔。
G74 R(e);G74 X(u) Z(w) P(△i) Q(△k) R(△d) F(f)e:后退量本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0722）指定。
x:B点的X坐标u:从a至b增量z:c点的Z坐标w:从A至C增量△i:X方向的移动量△k:Z方向的移动量△d:在切削底部的刀具退刀量。
△d的符号一定是（+）。
但是，如果X（U）及△I省略，可用所要的正负符号指定刀具退刀量。
f:进给率：6.外经/内径啄式钻孔循环(G75)以下指令操作如下图所示，除X用Z代替外与G74相同，在本循环可处理断削，可在X轴割槽及X轴啄式钻孔。
G75 R(e);G75 X(u) Z(w) P(△i) Q(△k) R(△d) F(f)7.螺纹切削循环(G76)G76 P(m)(r)(a) Q(△dmin) R(d)G76 X(u) Z(w) R(i) P(k) Q(△d) F(f)m:精加工重复次数（1至99）本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0723）指定。
r:到角量本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0109）指定。
a:刀尖角度：可选择80度、60度、55度、30度、29度、0度，用2位数指定。
本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0724）指定。
如：P（02/m、12/r、60/a）△dmin:最小切削深度本指定是状态指定，在另一个值指定前不会改变。
FANUC系统参数（NO.0726）指定。
i:螺纹部分的半径差如果i=0,可作一般直线螺纹切削。
k:螺纹高度这个值在X轴方向用半径值指定。
△d:第一次的切削深度（半径值）l：螺纹导程（与G32）Fanuc系统数控铣床常用固定循环祥解1.高速啄式深孔钻循环(G73)指令格式:G73X---Y---Z---R---Q---P---F---K---加工方式:进给孔底快速退刀2.攻左牙循环(G74)指令格式:G74X---Y---Z---R---Q---P---F---K---加工方式:进给孔底主轴暂停正转快速退刀3.精镗孔循环(G76)指令格式:G76X---Y---Z---R---Q---P---F---K---加工方式:进给孔底主轴定位停止快速退刀4.钻空循环,点钻空循环(G81)指令格式:G81X---Y---Z---R---F---K---加工方式:进给孔底快速退刀5.钻孔循环,反镗孔循环(G82)指令格式:G82X---Y---Z---R---F---K---加工方式:进给孔底快速退刀6.啄式钻空循环(G83)指令格式:G83X---Y---Z---Q---R---F---K---加工方式:中间进给孔底快速退刀7.攻牙循环(G84)指令格式:G84X---Y---Z---R---P---F---K---加工方式:进给孔底主轴反转快速退刀8.镗孔循环(G85)指令格式:G85X---Y---Z---R---F---K---加工方式:中间进给孔底快速退刀9.镗孔循环(G86)指令格式:G86X---Y---Z---R---F---K---加工方式:进给孔底主轴停止快速退刀10.反镗孔循环(G87)指令格式:G87X---Y---Z---R---F---K---加工方式:进给孔底主轴正转快速退刀11.镗孔循环(G88)指令格式:G88X---Y---Z---R---F---K---加工方式:进给孔底暂停, 主轴停止快速退刀12.镗孔循环(G89)指令格式:G89X---Y---Z---R---F---K---加工方式:进给孔底暂停快速退刀1．CNC控制器仿真功能◇具有FANUC O i-Series CNC控制器相同的屏幕、面板组成和功能.◇加载NC文件时,自动对程序进行语法检查.◇具有自动、编辑、MDI、MPG、JOG等模式和Dry、M01等开关◇在编辑模式中,实时提供G代码功能与格式提示信息◇系统实时处理NC代码,生成机床移动指令.2．加工仿真功能◇完全与真实机床运动相同的三维加工仿真.◇三种机床加工行程可由用户选择.◇利用图形交互方式进行刀具的定义和设置.◇加工出错报警功能(干涉, 过载等).◇显示刀具切削、补偿路径和换刀动作.◇模拟切屑、冷却水和声音效果.3．加工校验功能◇校验工件的坐标和各种尺寸.◇可自动生成截面图.◇可用鼠标实现动态观察三维工件.◇可对工件加工结果优劣进行评定.FANUC 0i-M Fanuc0i标准控制面板南通机床厂控制面板宇航YHCNC标准控制面板南京第二机床厂控制面板南京数控机床厂(南京机床厂)控制面板云南机床厂控制面板沈阳第一机床厂FANUC Series 0i-T 控制面板宝鸡机床厂FANUC Series 0i-T 控制面板手持操作单元FANUC 0i-M代码组及其含义“模态代码”和“一般”代码“形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的同组代码替换。
代码解释G00 定位1. 格式G00 X_ Y_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。
2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。
刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。
4. 举例N10 G0 X100 Y100 Z65G01 直线切削进程1. 格式G01 X_ Y_ Z_F_这个命令将刀具以直线形式按Ｆ代码指定的速率从它的当前位置移动到命令要求的位置。
