直流可调稳压源 印刷电路板制作
可调直流稳压电源设计
图1 稳压电源工作流程图2.2 可调直流稳压电源的工作原理方框图直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、消振、稳压、保护、可调七个环节来完成的〔如图2所示〕。
图2可调直流稳压电源方框图(1)电源变压器。
电源变压器，是降压变压器，它将市电220V交流电压变换成符合需要的较低的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定〔如图3所示〕。
图3 电源变压器(2)整流电路。
整流电路是利用二极管的单向导电性，把50Hz的正弦交流电变换成脉动的直流电，它由VD1，VD2，VD3，VD4构成单相全波整流电路，电路如图4所示。
在u2的正半周内，二极管VD1、VD3导通，VD2、VD4截止；u2的负半周内，VD2、VD4导通，VD1、VD3截止。
正负半周内部都有电流流过的负载电阻RL，且方向是一致的，电路的输出波形如图5所示。
图4 整流电路图 图5 整流波形图 在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即 。
电路中的每只二极管承受的最大反向电压为 (U2是变压器副边电压有效值)。
在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以到达使输出波形根本平滑的目的。
选择电容滤波电路后，直流输出电压：Uo=0.9U2，直流输出电流：Io=0.92L U R 〔Io 是变压器副边电流的有效值〕。
(3)滤波电路。
滤波电路它可以将整流电路输出电压中的交流成分大局部加以滤除，从而得到比拟平滑的直流电压，它由1C 等外围元器件构成。
(4) 稳压电路。
三端可调稳压器LM317:三端可调稳压器因具有稳定度高、适应性强、使用方便的优点，得到广泛应用。
稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化,其主要由三段集成稳压块LM317组成〔如图6所示〕。
自制可调直流稳压电源
自制可调直流稳压电源在电子电路实验和项目制作中，一个可靠的直流稳压电源是不可或缺的。
通过自制一个可调直流稳压电源，您可以根据需要调整输出电压，从而提供适合各种应用的电源。
本文将向您介绍如何自己制作一个简单但实用的可调直流稳压电源。
在开始之前，请确保您具备一定的电子知识和基本的电路制作技能。
材料清单：1. 一个适配器（输入电压220VAC，输出电压12VDC）2. 一个变压器（输入电压220VAC，输出电压12VAC）3. 一个桥整流器4. 一个电容器（容量1000μF，额定电压25V）5. 一个电位器（阻值10kΩ）6. 一个稳压集成电路LM3177. 一个散热器8. 一个转接头（用于连接电路到外部电源）步骤：1. 首先，将适配器插头连接到转接头上并插入电源插座。
确保适配器的输出电压为12VDC。
2. 将适配器的正极连接到桥整流器的“+”端，将适配器的负极接地。
3. 将桥整流器的输出连接到电容器的正极，并将电容器的负极接地。
4. 将电容器的正极连接到稳压集成电路LM317的“输入”脚，将电容器的负极连接到稳压集成电路LM317的“调节”脚。
5. 将电位器的中间引脚连接到稳压集成电路LM317的“调节”脚，将电位器的两侧引脚分别连接到稳压集成电路LM317的“调节”脚和“输出”脚。
6. 将散热器安装在稳压集成电路LM317上以保持散热效果。
7. 将稳压集成电路LM317的“输出”脚连接到您需要供电的电路或设备。
完成上述步骤后，您就成功地制作了一个可调直流稳压电源。
使用和调节：1. 在使用之前，请确保所有连接都正确并没有短路。
2. 将电路连接到您需要供电的电路或设备。
确保极性正确。
3. 通过调节电位器来调整输出电压。
您可以使用万用表来测量输出电压以确保其准确性。
4. 可调直流稳压电源的调节范围通常是从1.2V到12V。
通过旋转电位器，您可以在此范围内调整输出电压。
注意事项：1. 在进行任何操作之前，请将电源拔掉，以确保安全。
印制电路板的制作方法
印制电路板的制作方法宝子们，今天来唠唠印制电路板咋做的哈。
印制电路板呢，得先从设计开始说起。
这就像是给电路板画个蓝图。
设计师要根据这个电路板将来的用途，想好上面都要放哪些电子元件呀，像电阻、电容这些小零件都得有它们的位置安排。
这个设计图可不能马虎，就好比盖房子的设计图一样重要呢。
有了设计图之后，就要开始准备材料啦。
最主要的就是基板，这个基板就像是电路板的身体，一般是那种绝缘的材料，像玻璃纤维增强的环氧树脂板就很常用。
然后还得有铜箔，铜箔就像是电路板的血管，能导电呢。
接下来就是制作电路图案的过程啦。
这一步有点像在画布上画画。
一种方法是用光刻技术。
简单说呢，就是在铜箔上涂上一种感光的材料，就像给铜箔穿上了一件特殊的衣服。
然后把设计好的电路图案通过光照的方式印在这个感光材料上。
被光照到的地方和没被光照到的地方就不一样啦，没被光照到的地方，那层感光材料还在，就可以保护下面的铜箔不被腐蚀。
而被光照到的地方，铜箔就暴露出来啦。
然后用化学腐蚀的方法，把暴露出来的铜箔腐蚀掉，剩下的铜箔就形成了我们想要的电路图案，是不是很神奇呀？再之后呢，就是钻孔啦。
因为那些电子元件要安装在电路板上，就得有孔来插它们的引脚呀。
钻孔的时候也要小心呢，要保证孔的大小合适，位置也准确无误，就像给电路板打耳洞一样，得打得恰到好处。
最后就是把电子元件安装到电路板上啦。
这个过程就像是给电路板穿上各种小配饰。
可以用焊接的方法，把元件的引脚和电路板上的铜箔连接起来。
焊接的时候，那小焊点得圆润饱满，就像一个个小珍珠似的，这样才能保证电路连接得好，电路板能正常工作呢。
印制电路板的制作虽然有点复杂，但每一步都很有趣哦。
这小小的电路板可是很多电子设备的核心部分呢，像我们的手机、电脑里都有它的身影。
印刷电路板的制作流程
印刷电路板的制作流程
印刷电路板（PCB）的制作流程通常包括以下几个步骤，设计、
制版、印刷、蚀刻、钻孔、组装和测试。
首先是设计阶段。
在这个阶段，电路工程师使用专业的电路设
计软件（如Altium Designer、Cadence Allegro等）设计电路板的
原理图和布局。
他们会考虑电路板的功能、尺寸、层次结构、布线、元器件的布局等因素。
接下来是制版。
在这个阶段，根据设计好的电路板图纸，制作
出PCB板的底图。
这个过程通常包括将设计图纸输出到透明胶片上，然后使用光刻技术将图案转移到覆铜板上形成电路图案。
然后是印刷。
在这个阶段，将制作好的底图覆盖在覆铜板上，
通过曝光和显影的过程将电路图案转移到覆铜板上形成导电图案。
接下来是蚀刻。
在这个阶段，使用化学蚀刻剂将未被光刻覆盖
的部分覆铜板蚀去，留下设计好的导电图案。
然后是钻孔。
在这个阶段，使用钻床将PCB板上需要安装元器
件的位置钻孔，以便后续的元器件安装。
接着是组装。
在这个阶段，将元器件焊接到PCB板上的位置，形成最终的电路连接。
最后是测试。
在这个阶段，对组装好的电路板进行功能测试和可靠性测试，确保电路板的正常工作。
总的来说，印刷电路板的制作流程涉及到设计、制版、印刷、蚀刻、钻孔、组装和测试等多个环节，需要经过严格的工艺流程和质量控制，以确保最终的电路板符合设计要求并能正常工作。
直流稳压电源印刷电路板设计
0
1
15V
10V
5V
15V 0s 50ms 100ms V(U1:OUT) V(U1:IN) V(V1:+) 150ms 200ms 250ms Time 300ms 350ms 400ms 450ms 500ms
15 V
10 V
5 V
0 V
-5V
-10V
-15V 0s 20ms 40ms V(U1:IN) V(U1:OUT) V(V1:+) 60ms 80ms 100ms Time 120ms 140ms 160ms 180ms 200ms
实验内容
⑺ 考察负载电阻大小变化对输出脉动电压的影响 （绘制测试曲线）； ⑻ 比较半波整流电容滤波电路和全波整流电容滤 波电路的平均直流输出电压； ⑼ 比较半波整流电容滤波电路和全波整流电容滤 波电路的脉动输出电压大小。 2 稳压电路 ⑴ 最大及最小输出电压，并与计算值进行比较； ⑵ 观察纹波电压（绘制测试曲线） ⑶ 测试稳压电源的输出电阻。
实验内容
3 PCB设计 (1) 绘制电路原理图 (2) 设置元件封装形式（Footprint） (3) 定义板框 (4) 布置元件 (5) 自动布线 (6) 生成布线的报表。
实验要求
预习 OrCAD基本操作方法，对给定电路的元件参 数进行理论计算。 上机实验 按时到达实验室，遵守实验室相关规定； 实验时不做与本次实验无关的事情； 实验项目完成后，向老师报告再离开实 验室； 实验报告 实验目的、内容、步骤、数据记录、分析 说明等。（附电路图、测试曲线及说明）
上机实验7 直流稳压电源及PCB设计

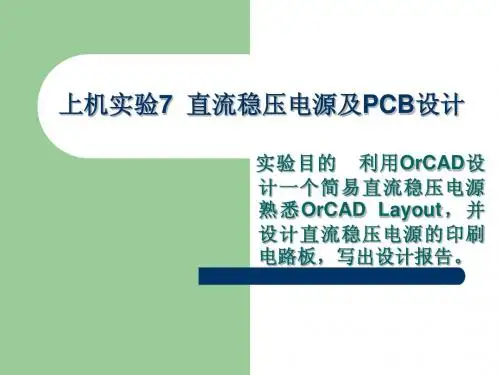

实验目的 利用OrCAD设 计一个简易直流稳压电源 熟 悉 OrCAD Layout ， 并 设计直流稳压电源的印刷 电路板，写出设计报告。

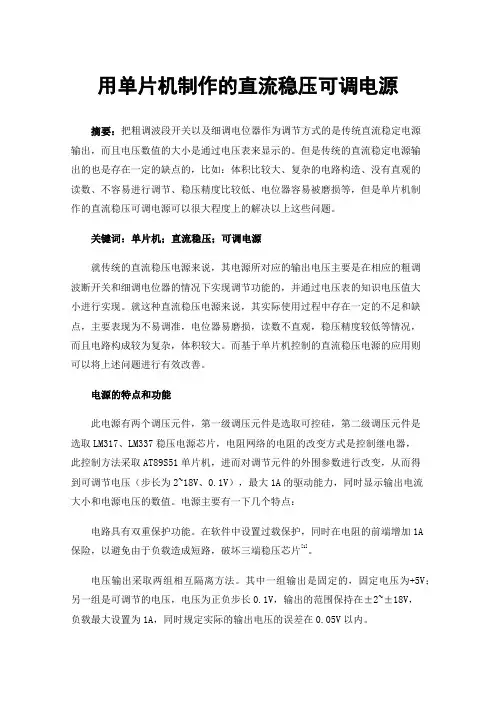

用单片机制作的直流稳压可调电源
用单片机制作的直流稳压可调电源摘要：把粗调波段开关以及细调电位器作为调节方式的是传统直流稳定电源输出，而且电压数值的大小是通过电压表来显示的。
但是传统的直流稳定电源输出的也是存在一定的缺点的，比如：体积比较大、复杂的电路构造、没有直观的读数、不容易进行调节、稳压精度比较低、电位器容易被磨损等，但是单片机制作的直流稳压可调电源可以很大程度上的解决以上这些问题。
关键词：单片机；直流稳压；可调电源就传统的直流稳压电源来说，其电源所对应的输出电压主要是在相应的粗调波断开关和细调电位器的情况下实现调节功能的，并通过电压表的知识电压值大小进行实现。
就这种直流稳压电源来说，其实际使用过程中存在一定的不足和缺点，主要表现为不易调准，电位器易磨损，读数不直观，稳压精度较低等情况，而且电路构成较为复杂，体积较大。
而基于单片机控制的直流稳压电源的应用则可以将上述问题进行有效改善。
电源的特点和功能此电源有两个调压元件，第一级调压元件是选取可控硅，第二级调压元件是选取LM317、LM337稳压电源芯片，电阻网络的电阻的改变方式是控制继电器，此控制方法采取AT89S51单片机，进而对调节元件的外围参数进行改变，从而得到可调节电压（步长为2~18V、0.1V），最大1A的驱动能力，同时显示输出电流大小和电源电压的数值。
电源主要有一下几个特点：电路具有双重保护功能。
在软件中设置过载保护，同时在电阻的前端增加1A保险，以避免由于负载造成短路，破坏三端稳压芯片[1]。
电压输出采取两组相互隔离方法。
其中一组输出是固定的，固定电压为+5V；另一组是可调节的电压，电压为正负步长0.1V，输出的范围保持在±2~±18V，负载最大设置为1A，同时规定实际的输出电压的误差在0.05V以内。
为了避免掉电之后重新上电的电压数值过高，对用户设备造成损坏的现象发生，此电源具有记忆装置，保存了掉电之前用户所设置的电压数值，断电之后重新上电是用户不需要对电压数值进行设置，给用户更好的使用效果。
可调直流稳压电源的制作
个二极管的平均电流等于输出电流的平均值的一半，即 。电路中的 每只二极管承受的最大反向电压为 (U2是变压器副边电压有效值)。
五、各部分功能模块介绍（功能描述）
1主要原器件介绍
（1）变压器的设计和选择
本次课程设计的要求是输出为6V~12V 的稳压电源，输出电压较低， 而一般的调整管的饱和管压降在2-3伏左右，而12V 为输出最大电压， 6V 为最小的输出电压，以饱和管压降=3V 计算，为了使调整管工作 在放大区，输入电压最小不能小于15V，为保险起见，可以选择 220V-15V 的变压器，再由 P=UI 可知，变压器的功率应该为 1A×15V=15w，所以变压器的功率绝对不能低于15w，由于串联稳压 电源工作时产生的热量较大，效率不高，所以变压器功率需要选择相 对大些的变压器。结合市场上常见的变压器的型号，可以选择常见的 变压范围为220V-15V，额定功率20W，额定电流2A 的变压器。
四、总体设计思路 1．串联调整型稳压电源设计原理 1.1基本方案介绍 本设计电路分为降压电路、整流电路、滤波电路和调压稳压电路 四大部分，稳压电路部分又由基准电压源、输出电压采样电路、电压 比较放大电路、过流保护电路和输出电压调整电路组成。 1.1.1降压电路 本电路使用的降压电路是单相交流变压器，选用电压和功率依照后 级电路的设计需求而定。 1.1.2整流电路 整流电路的主要作用是把经过变压器降压后的交流电通过整流变成 单个方向的直流电。但是这种直流电的幅值变化很大。它主要是通过 二极管的截止和导通来实现的。常见的整流电路主要有全波整流电 路、桥式整流电路、倍压整流电路。我们选取单相桥式整流电路实现 设计中的整流功能。 1.1.3滤波电路 采用电容滤波电路。由于电容在电路中也有储能的作用，并联的电容 器在电源供给的电压升高时，能把部分能量存储起来，而当电源电压 降低时，就把能量释放出来，使负载电压比较平滑。由于本电路后级 是稳压电路，因此可以使用电容滤波电路进行简单滤波。 1.1.4稳压电路 串联型线性稳压电路的本质是一个具有深度负反馈的电压反馈型功
直流稳压电源的设计与制作
直流稳压电源的设计与制作直流稳压电源是一种用于给电子设备提供稳定直流电压的电源设备。
在电子制作、实验以及工业控制系统中广泛应用。
下面将介绍如何设计和制作一个简单的直流稳压电源。
首先，设计一个电源电路。
直流稳压电源的核心是一个稳压器件，常用的稳压器有线性稳压器和开关稳压器。
线性稳压器的原理是通过调节电源电压上端的电阻来控制输出电压，其优点是稳压性好，但效率较低。
开关稳压器的原理是通过开关控制元件来调节输出电压，其优点是效率较高，但稳压性较差。
根据自己的需求选择适合的稳压器件。
接下来，根据选定的稳压器件制作电路板。
首先，在电路板上布置稳压器件和其他必要的元器件，如滤波电容、限流电阻等。
然后，连接电路板上的各个元器件，使用焊锡将其固定在电路板上。
注意保持电路的紧凑和结构的稳定，防止元器件之间短路或松动。
接着，搭建电源电路的输入和输出端。
将输入端与市电或其他电源连接，确保输入电压和电流在稳定范围内。
将输出端与需要供电的设备连接，确保输出电压和电流符合设备的要求。
最后，进行电源的测试和调试。
将电源接通电源，通过电压表和电流表测量稳压电源的输出电压和电流，确保其在稳定范围内。
根据需要，可以使用可调电阻来调节输出电压，以确保满足设备的电源要求。
需要注意的是，直流稳压电源设计和制作过程中要保证安全。
如需接通电源泄漏和短路保护装置，注意绝缘和接地，避免触电和设备损坏。
总之，设计和制作直流稳压电源需要根据自己的需求选择稳压器件，设计电路图，制作电路板，搭建输入输出端，进行测试和调试。
通过这些步骤，一个简单的直流稳压电源就可以制作完成。
在直流稳压电源设计和制作的过程中，还需要考虑一些其他要素，如过流保护、过压保护和温度保护等。
这些保护措施可以提高电源的可靠性和安全性。
过流保护是指在输出端口控制电流的大小，防止电流超过设定值而损坏设备或电源本身。
常用的过流保护电路有两种：电阻式和电子式。
电阻式过流保护是通过在输出回路中串联一定大小的电阻，当电流超过设定值时，电阻将发热并触发保险丝或继电器断开电路，实现过流保护。
LM317可调稳压直流电源电路设计与制作
LM317可调稳压直流电源电路设计与制作我们主张电子技术初学者最好用万能板焊接电子制作产品，因为这种电子制作的方法，不仅能练习焊接技术，同时还能提高识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。
因此我们开发的入门型电子制作均采用万能板+元器件的设计模式，我们保证所有产品我们都制作过，并且成功。
一、电路设计功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
其主要性能参数如下。
输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃。
二、LM317可调稳压直流电源电路原理图三、LM317可调稳压直流电源电路工作原理220VAC市电经变压器降压，二极管桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压。
第一脚为调整端，调整端与输出端最低的基准电压为1.25V。
调节R2可改变输出电压。
输出电压的计算公式位：UO=1.25（1+Rp1/R2）。
C1用于滤除由市电引入的干扰电压，C2为滤波电容，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D6，D7是保护二极管，R1和D5为工作指示电路。
四、LM317可调稳压直流电源电路元件清单及实物图LM317可调稳压直流电源电路清单实物图五、调试技巧及成品图LM317可调稳压直流电源电路安装成功后，接上市电220V交流电后，电源指示灯被点亮，从输出端输出可调的直流电压1.25V到12V，调试效果如下图所示：LM317可调稳压直流电源电路产品图正面LM317可调稳压直流电源电路产品图反面经常出现的故障及检修方法如下：1、电源指示灯不亮，没有直流电压输出，或者电压输出不可调等。
印刷电路板的制作
印刷电路板的制作
①确定印刷电路板的尺寸、外形、材料及连接方式，依据要制作的电路中元器件的数量、大小等，来合理支配印刷电路板的面积，外形一般用矩形板，印刷电路板的材料由元器件及产品要求来选择，主要考虑基底底层压板的级别和厚度铜箔的厚度及粘合剂的类型等因素。
此外，电路板之间是通过插座相互连接的，印刷电路板应考虑留给插座的位置。
②画出印刷电路板，即把电路图的连线按合理的方式在印刷电路板上布置出来，目前常通过计算机上的印制电路板帮助设计软件，如TANGO、PROTEL、ORCAD等等，排好印制图板。
2、印刷电路板的制作方法
①设计好印刷电路图后，把焊接图的底面俯视图、焊盘图按1︰1的比例打印出来。
②选定敷铜板清洁面板，依据电路板的要求，切割好敷铜板的外形和大小，打定位孔。
用细砂子将其表面及边缘打磨好，便于腐蚀。
③将焊接图与敷铜板叠在一起，把设计好印刷电路图用复写纸复印在敷铜板上，并用胶纸粘牢，明确电路图无误后再揭开。
④描板，用蘸水笔把漆（与墨调和）按复写纸的图样描在电路板上，厚度约0.5mm。
⑤腐蚀电路板，把三化铁和水按1︰2的比例配制成三化铁溶液，
将其倒入塑料或玻璃容器中，描好的电路等漆干后，放入腐蚀液中，待腐蚀完毕，取出电路板，用清水洗净后擦干，再用稀释剂或丙酮擦去爱护漆，腐蚀不佳的地方可用刀刻修正。
印刷电路板制作过程
印刷电路板制作过程
印刷电路板制作过程是把电路线路用铜膜图转印到电路板上，以实现把电路芯片和元件组装在一起的工艺过程。
整个制作过程分为四个步骤：材料处理，印刷工艺，检查验证，抗焊涂层处理。
1.材料处理：将事先制作好的电路芯片和元件组件固定在电路板上，使其保持稳定。
2.印刷工艺：根据事先制作的电路线路和PCB图纸，使用铜膜板和定向铝热压机制造电路线路，以及焊接元件在电路板上。
3.检查验证：用机器或手动检查是否与线路原理图一致，以及电路板与元件是否正确连接，结果误差要低于0.05mm，检查结果满足要求后方可正式下线。
4.抗焊涂层处理：把经过检查结果合格的电路板，经过试焊后，放入热压机中加热贴合，制作完成后应安装阻燃型抗热焊涂层。
直流稳压电路印刷电路板的自制、焊接跟调试
直流稳压电路印刷电路板的自制、焊接与调试一、实验目的1.自制印刷电路板.2.学习焊接与调试技术.3.熟悉直流稳压电路的主要技术指标的测试方法.二、实验电路用发光二极管作过截指示并带有短路保护的直流稳压电路如图13D.1所试.该电路与一般串联反馈式稳压电源相比,有以下四个特点:①用发光二极管LED2作过截指示和限流保护；②由T S管组成的短路保护电路且具有自动恢复功能；③采用有源滤波电路,增强滤波效果,同时也减小了直流压降的损失和滤波电容的容量；④由T4组成的可调模拟稳压管电路,电路的稳压特性好.图13D.1直流稳压电路该电路由取样环节、基准环节、比较放大环节、调节环节、保护环节五大部分组成，取样环节由R6、Rp、R7、R8构成；比较放大环节由T3、T4构成；基准环节由T3、T4的PN节构成其基准电压为1.4V；调整环节由T1、T2构成的复合管组成；短路保护由R4、LED1、C2、R5、T5；过流保护由LED2、R4构成；有源滤波电路由C4、R9、T1、T2构成。
其工作原理如下：（1）当输出电压上升时，取样点E的电位也会随之上升，当E点的电位上升时使T3、T4基极电流增加从而使T3集电极电流上升，使得B点的电压下降，由于B点的电压下降,使T1、T2基极电流下降，导致调整管T1的C、E两端的电压增加，使输出电压下降从而达到了输出电压基本维持不变的目的；反之，若输出电压下降时，E点的电位随之下降会导致调整管T1的C、E两端的电压减少，使输出电压上升而达到了输出电压基本维持不变的目的。
由此可见，为了提高稳压电源的调节能力，在保证调整管所允许承受的V CE最大压差和极限电流的前提下，尽可能提高稳压电源的输入电压。
（2）当改变RP的取值范围时会改变了E点电位与基准电压之间的差值范围，引起了调整管T1的C、E两端的电压差值的变化从而达到了改变输出电压的目的。
为了保证输出电压V0在3V至9V 之间连续可调，调整管T2的V CE至少有6V的变化范围。
直流可调稳压电源的制作
本公司推出的这款可调稳压电源，输出电压范围为3到12V，最大输电流为500mA。
1、电路工作原理直流可调稳压电源原理图见下图,其中图1为系统框图,图2为原理图，主要由整流电路和稳压电路两部分组成，稳压电路接在整流电路和负载之间，采用了三端可调稳压集成电路LM317作为主芯片,使得该稳压电源的电路非常简单。
在介绍电路的工作原理前先介绍一下集成可调稳压电路317的工作原理。
其引脚及外型如下图所示：这块芯片的典型应用如下：其输出电压与电阻的关系为：从以上公式不难看出，当改变R2的阻值时，就可以得到不同的输出电压值。
交流市电经变压后,输出电压约为14V左右,经整流和滤波后加在三端稳压集成电路的输入端,调节控制端的电阻器，就能改变317ADJ控制端的对地电压值，从而在输出端得到不同的电压输出。
LED作为电源指示灯用，通过调节LM317控制端的电压值，可使输出端输出不同的电压值，从而实现可调稳压输出。
在输出端该稳压电源还接有极性转换输出开关，通过选择，可使输出端得到正负相反的电压极性。
2、安装与调试先将所有元件按要求焊接在印制板上，注意焊接顺序及焊接的时间，防止损坏元件，只要焊接无误一般都能正常工作。
特别是三端稳压集成电路LM317的焊接，不能将方向焊反，同时由于该产品的外壳为塑料材料制成，在焊接变压器电源端引线时必须掌握技巧，先将插头铜片用刀刮开净，然后用松香等助焊剂将刮好的铜片上锡，操作过程时间要短，否则极易使塑料熔化，待上好锡的铜片冷却后，再进行变压器引线的焊接。
由于盒子空间比较小，在安装大体积元件时，一定要注，三端稳压集成电路安装时，应斜放，让其最高处伸出变压器下面的凸出空间内，1000uF滤波电容体积较大，实际安装时，应焊于线路板焊接面，即与其他元件背向而装，焊好后横放，否则盒子将无法盖上，下图是安装的元件布置图和我们安装调试好后的实物图：焊好元件的线路板元件面照片这里需要特别说明一下，LM317由于比较高，实际制作时须按上图的角度进行布局，否则容易顶住塑料外壳。
印制电路板设计与制作项目1 直流稳压电源电路的设计
• 3、Part Field选项卡 4、 Read-Only Field选项卡
• 5、Global按钮
• “Global”按钮的功能是修改本对象属性 的同时，也批量修改其它对象的属性。但 是究竟修改哪些对象，修改对象的哪些属 性，需要进行设置。
• 2.3.4状态栏
• 状态栏显示了光标的当前位置以及当前命 令状态等。其打开与关闭的方法是执行菜 单“View”→“Status Bar”状态栏即可
任务二 原理图设计流程及工作环 境的设置
1、设置原理图设计环境 2、放置元件 3、原理图布线 4、编辑属性与调整 5、检查原理图 6、生成网络表 7、打印输出
1.2.1原理图设计步骤 1、设置原理图设计环境。设计环境对 绘制原理图影响很大，在绘制原理图之 前，应该把设计环境设置好。工作环境 设置是使用Design/Options和 Tool/Preferences菜单进行的。绘制原理 图环境的设置主要包括图纸大小、捕捉 栅格、电气栅格、模板设置等。
元件外观预览区域
元件库的添加
在加载元件库过程中，最好只载入较常用的元件库，其它特殊 元件库则到需要时再载入。这样可以的提高应用程序的执行效率，减 少占用的资源。
单击Browse SCH按钮，并在下拉列表中选择Libraries，再 点击Add/Remove按钮。
已选数据库文件
放置元件
元件的放置有三种方法。 第1种：通过元件库浏览管理器放置元件，如图97所示（具 体可见课本P37）。 第2种：通过菜单或工具栏放置元件，如图98所示。
2.2.4 设置原理图和图形编辑环境
• 菜单命令“Tools”→“Preferences”用于设置原理图和图形编辑 环境
• 1．Sch原e理m图标at签ic选图形项编卡辑标签 默认标签
直流可调稳压源印刷电路板制作综述
目录一、综合实验目的 (1)二、综合实验要求 (1)三、综合实验环境 (1)四、综合实验内容 (1)1.用M ULTISIM对直流可调稳压电源电路进行仿真 (1)1.1设计要求 (1)1.2用Multisim仿真 (2)2.用PROTEL设计电路,并产生PCB文件 (3)2.1设计要求 (3)2.2用protel绘制原理图 (3)2.3设计元件封装 (4)2.4设计PCB板 (5)3.用线路板刻制机对覆铜板进行钻孔、底板雕刻、割边 (8)3.1设计要求 (8)3.2用线路板刻制机刻板过程 (8)3.3直流可调稳压源电路刻板图 (9)五、收获和体会 (9)一、综合实验目的《印制电路板设计与制作综合实验》是电子信息类专业实践课程之一，通过印制电路板设计与制作实验，使学生熟悉印制电路板设计与制作的流程，了解电子元器件的功能、参数、外型、特征、及其应用，掌握印制电路板设计与制作的基本知识和操作技能，增加学生对本专业的认识，培养其专业兴趣。
二、综合实验要求印刷电路板课题电路的原理图及PCB的绘制课题电路可选：1.基于555的门铃电路2.基于555的报警电路3.分立元件的闹钟电路4.仪表放大器电路5.助听器放大电路6.直流可调稳压电源电路7.信号发生器电路8.电容式接近开关电路内容包括：（1）protel软件设计给定课题电路，绘制电路原理图。
（2）在Protel设计环境中通过原理图与网表导出PCB图，并进行合理的布局与布线。
（3）导出PCB的制造文件并利用线路板刻制机对覆铜板进行钻孔、雕刻、割边。
（4）根据实验要求，写出实验报告。
三、综合实验环境技术中心1202机房（预装Protel99软件、Multisim软件）技术中心407（配有电脑、刻板机等）四、综合实验内容1.用Multisim对直流可调稳压电源电路进行仿真1.1设计要求1)分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。
手工制作线性直流稳压电源
12
13 14 15
R6
R7 RP1 C1
金属膜电阻
金属膜电阻 金属膜电位器 电解电容
390Ω /0.25W
1.2KΩ /0.25W 470Ω/0.25W、卧式 3300μ F/25V
1
1 1 1
16
17 18 19 20
C2
C3 C4 C5 XP
电解电容
电解电容 电解电容 电解电容 插座
100μ F/25V
3 2 1 注 相器器意 邻件件测 器引外量 件脚形： 尺之尺 寸间寸 （尺； 保寸 持； 与 功 率 器 件 一 定 距 器件放置方式：立式、卧式； 离 器件放置位置：1、功率性器件、接插件一般放置在板子边缘区域；） 2、同类型器件尽可能按同一方向布局； ；
3、连接线以最短为原则，尽可能使过孔数最少。
调整
采样
比较放大
基准
变压
整流
滤波
稳压
Do you understand?
序号 代号
1 2 N1 FU1
名称
桥堆（整流桥） 印制板熔断器
型号或规格
RS206 1.5A
数量
1 1
备注
1A、0.75A
3
4 5 6 7 8 9 10 11
V1
V2 V3 V4 R1 R2 R3 R4 R5
调整三极管
比较三极管 放大三极管 稳压二极管 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻 金属膜电阻
调试电路
• 在认真分析电路图工作原理的基础上，开展调试工作，具体要求是：
• 1、人为改变器件参数，如改变型号、固定参 数值、电位器、耐压等级等，分析正常或不 正常的各种现象； • 2、人为设置故障，如虚焊、短路、断路等， 分析不正常的各种现象； • 3、测量关键点的工作电压（说明：非直流信 号还需要观察关键点的工作波形）。
可调直流稳压电源的制作
可调直流稳压源的制作一、设计目的1. 学习基本理论在实践中综合运用的初步经验, 掌握模拟电路设计的基本方法、设计步骤, 培养综合设计与调试能力。
2. 学会直流稳压电源的设计方法和性能指标测试方法。
3．培养实践技能, 提高分析和解决实际问题的能力。
二、设计任务及要求1. 设计并制作一个连续可调直流稳压电源, 主要技术指标要求:①输出电压可调: Uo=+6V～+12V②最大输出电流: Iomax=800mA③输出电压变化量: ΔUo≤15mV④稳压系数: SV≤0.0032. 设计电路结构, 选择电路元件, 计算确定元件参数, 画出实用原理电路图。
3．自拟实验方法、步骤及数据表格, 提出测试所需仪器及元器件的规格、数量, 交指导教师审核。
4.批准后, 进实验室进行组装、调试, 并测试其主要性能参数。
5.实验设备及元器件元器件清单名称及标号型号及大小数量变压器220 V-15V 1个极性电容1000uF/25V 1个100uF/25V 1个普通电容100pF 1个电阻3k 1个5.6k 1个510Ω3个620Ω2个2Ω1个可变电阻470Ω1个470Ω1个稳压管IN4735 1个桥式整流二极管2N4922 4个NPN三极管BU406 1个NPN三极管CS9013 1个三、设计步骤1. 电路图设计（1）确定目标: 设计整个系统是由那些模块组成, 各个模块之间的信号传输, 并画出直流稳压电源方框图。
（2）系统分析：根据系统功能, 选择各模块所用电路形式。
（3）参数选择：根据系统指标的要求, 确定各模块电路中元件的参数。
（4）电路图: 原理电路图、模块电路图、仿真图、实物图原理电路图图1直流稳压电源方框图图2仿真图图3输出波形图图2. 电路安装、调试（1）为提高学生的动手能力, 学生自行设计印刷电路板, 并焊接。
（2）在每个模块电路的输入端加一信号, 测试输出端信号, 以验证每个模块能否达到所规定的指标。
（3）重点测试稳压电路的稳压系数。
直流稳压电源制作项目工艺流程
直流稳压电源制作项目工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、项目背景随着科技的不断发展，电子产品的应用越来越广泛，对电源的需求也越来越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、综合实验目的 (1)二、综合实验要求 (1)三、综合实验环境 (1)四、综合实验内容 (1)1.用M ULTISIM对直流可调稳压电源电路进行仿真 (1)1.1设计要求 (1)1.2用Multisim仿真 (2)2.用PROTEL设计电路,并产生PCB文件 (3)2.1设计要求 (3)2.2用protel绘制原理图 (3)2.3设计元件封装 (4)2.4设计PCB板 (5)3.用线路板刻制机对覆铜板进行钻孔、底板雕刻、割边 (8)3.1设计要求 (8)3.2用线路板刻制机刻板过程 (8)3.3直流可调稳压源电路刻板图 (9)五、收获和体会 (9)一、综合实验目的《印制电路板设计与制作综合实验》是电子信息类专业实践课程之一，通过印制电路板设计与制作实验，使学生熟悉印制电路板设计与制作的流程，了解电子元器件的功能、参数、外型、特征、及其应用，掌握印制电路板设计与制作的基本知识和操作技能，增加学生对本专业的认识，培养其专业兴趣。
二、综合实验要求印刷电路板课题电路的原理图及PCB的绘制课题电路可选：1.基于555的门铃电路2.基于555的报警电路3.分立元件的闹钟电路4.仪表放大器电路5.助听器放大电路6.直流可调稳压电源电路7.信号发生器电路8.电容式接近开关电路内容包括：（1）protel软件设计给定课题电路，绘制电路原理图。
（2）在Protel设计环境中通过原理图与网表导出PCB图，并进行合理的布局与布线。
（3）导出PCB的制造文件并利用线路板刻制机对覆铜板进行钻孔、雕刻、割边。
（4）根据实验要求，写出实验报告。
三、综合实验环境技术中心1202机房（预装Protel99软件、Multisim软件）技术中心407（配有电脑、刻板机等）四、综合实验内容1.用Multisim对直流可调稳压电源电路进行仿真1.1设计要求1)分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。
2)确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。
3)设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个设计。
4)组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
1.2用Multisim仿真1.2.1桥式整流原理图图1.1 桥式整流图1.2.2滤波后的原理图图1.2 滤波图1.2.3桥式整流与滤波的波形图1.2.3 桥式整流后的波形图图1.2.4滤波电路后的波形图1.2.4直流可调稳压电源电路原理图图1.5 直流可调稳压电源电路图直流可调稳压电源电路后的波形图图1.6 直流可调稳压电源示波器波形图2.用protel设计电路,并产生PCB文件2.1设计要求（1）熟练运用protel软件，能完成课题电路的CAD设计；（2）熟悉印制电路板设计与制作的流程；（3）掌握印制电路板设计与制作的基本知识和操作技能。
2.2用protel绘制原理图在找到所有需要的原理图元件后，可以开始原理图的绘制。
根据具体电路的复杂程度决定是否需要使用层次原理图。
完成原理图设计后，需要利用ERC(电气法则检查)工具查错。
找到出错的具体原因后，修改原理图电路，重新查错，真到没有原则性的错误为止。
使用 Sch 绘制电路图。
确定元件排列没有问题、定义元件封装 (Footprint)，最后通过程序所提供的 ERC 检查。
如下图：图2.1 protel绘制的直流可调稳压电源电路2.3设计元件封装与原理图元件库一样，Protel DXP也不可能提供所有元件的封装。
如果发现元件封装库中没有所需要的元件，这时候可以自己动手设计元件封装。
建立自己的元件封装库，将所有设计的元件封装都放在元件封装库中，以便在今后的设计工作中使用。
电阻的封装为AXIAL0.4 晶体管的封装为TO-39晶体管的封装为TO-39 变阻器的封装为VR42.4设计PCB板在确认原理图没有错误之后，就可以开始PCB板的绘制工作了。
首先根据系统设计和工艺要求，绘出PCB板的轮廓，并确定PCB的工艺要求(如使用几层板，加工精度等)。
然后将原理图传输到PCB板中，在网络表、设计规则和原理图的引导下布局和布线。
最后利用DRC(设计规则检查)工具查错。
2.4.1．确定板面（画边框）进入 PCB 编辑器，首先定义版框，也就是板子的大小与形状（如图7所示）。
可利用程序提供的版框向导，或将当前工作层切换到为禁止布线（KeepOut Layer 版层），以 Place Track ( 放置线段) 命令，自行绘制版框。
图2.2 边框图2.4.2零件布局装入的元件堆在一起，紧接着是把元件搬开。
激活Tools\Auto place 命令，出现元件自动布局对话框。
然后，单击OK按钮。
从图中可见虽然已经实现子元件的分离，但并不能满足实际要求。
因此，还可以对分离好的元件进行手工布局，拖曳元件并配合按空格键改变元件方向重新调整元件的布局。
1)设置布线环境：显示层面的设置（激活Design ／Options命令）图2.3 Design/Options命令图2)设置布线规则：定义规则、自动布线设定（激活 Design ／ Rules 命令，进入对话框）。
（1）定义安全间距(Clearance Constraint)1mm（2）设置布线拐角模式(Routing Corners)45度（3）设置布线工作层面(Routing Layers) 仅用Bottom Layer （选 Any 其余选 Not Used ）（4）布线优先权(Routing Priority)（5）过孔形式(Routing Via Style)（6）布线线宽(Width Constraint)0.5mm图2.4设置布线规则图3)设置Layer Rule图2.5 设置Layer Rule 4)执行自动布线PCB 的自动布线功能相当强大，只要参数设置合理，元件布局妥当, 系统自动布线的成功率几乎是100%。
选择“Auto Route”\“All”命令，进行全局自动布线。
单击“All”按钮后，程序便按照上面设置的布线规则进行自动布线5)最后自动布线生成PCB 板图如下：图2.6 自动布线生成PCB 板图2.4.3生成的PCB 文件图2.7 生成的PCB文件图3.用线路板刻制机对覆铜板进行钻孔、底板雕刻、割边3.1设计要求熟练运用线路板刻制机，实现由线路文件自动、快速、精确地制作印刷线路板；3.2用线路板刻制机刻板过程热转印法的关键是热转印纸和热转印机，它利用激光打印机先将图形打印到热转印纸上，再通过热转印机将图形“转印”到敷铜板上，形成由墨粉组成的抗腐蚀图形，再经蚀刻机蚀刻后即可获得所需印制板图形。
只要激光打印机能保证，采用热转印法可获得足够的精度和接近专业品质的印制板。
参考制作步骤如下：（1）绘图PCB图可直接从电脑调用，也可自行设计。
（2）打印设计完成经检查合格后（注意添加个人标记），将PCB图输入激光打印机，按1：1比例将PCB图打印到热转印纸上。
（3）转印热转印工艺的关键是热转印温度，它是由机内的微电脑精确控制的。
将热转印纸固定到准备好的敷铜板（已清洗）上，送入热转印机转移图形。
转印后掀开转印纸一角，检查转印图形完整性，以决定是否重复热转印（转印不完全）或局部修补（少量缺陷，用专用笔修整）。
（4）蚀刻将检查并修补无误的板子批量送入蚀刻机，蚀刻出所需PCB图形。
（5）打孔将蚀刻好的板子清洗干净，在钻床上打孔，注意孔径区别。
3.3直流可调稳压源电路刻板图图3.1直流可调稳压源电路刻板图五、收获和体会一个星期的课程设计在不知不觉中已经接近尾声了，这次我们小组的实训课题是直流可调稳压电源电路。
一开始就觉得很熟悉，是数电里面见过的貌似。
在整个实训过程中，从Multisia对电路进行的仿真，到利用Protel 软件对电路原理图的搭建，再到原件的封装，最后到生成PCB文件。
首先我们在用Multisia进行仿真时，设计了两个电路图，然后进行示波器的显示，结果总是结果特别奇怪，然后，我们就进行了一些修改，最后确定了电路的原理图。
画原理图时，需要注意元器件的选择，排列，还要注意连线要选择导线不能用普通的线否则仿真可能出错。
记着进行的Protel，我们这天进行的很不顺利，首先原理图的连接还是蛮顺利的，然后进行封装，最后进行自动布线使，二极管的总是不与电路连接在一起的。
通过询问老师，以及讨论。
最后觉得把桥式电路换成一个整体，封装在一起，这样就避免了二极管不能连接电路的情况。
接着就进行了边框的画线，然后进行自动布线，使其为100%。
这个放置位置的时候，总是布线失败，有交错的现象，经过一次又一次的排列，最后终于成功了。
接着就是生成PCB文件，刚刚开始就是孔一直对不齐，以及还有只是点的情况，后来询问了同学之后，结果是设计板的时候是顶层，打开文件的时候是底层。
然后我们重复进行了好几次之后，最终终于成功了。
那天真的心都累了。
最后我们进行了刻板，觉得很神奇，自动刻板，我觉得就像扫描一样，把电路图扫到板子上。
总的来说，我们这次课程设计还算满成功的。
遇到困难是肯定的，重要的是合作。
实践是检验真理的唯一标准，通过这次课程设计，又一次体会到了合作的重要性。
9。
