建筑平、立、剖面图
某商住楼建筑平立剖面施工图
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
建筑平面图、立面图、剖面图介绍
建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
平面图立面图
1 2 0
4 0 0
1 3 0 0
2 1 0 0
± 0 . 0 0 0
1 2 0 1 2 0 1 8 6 0
1 1 8 8 0
1 0 0 0 1 0 0 0 1 0 0 0 1 1 5 0 1 0 0 0 1 1 5 0
1 2 0
8 0 0
2 4 0
4 5 0 0
4 5 0 0
- 0 . 6 0 0
4 5 0 0 2 1 0 0
D
1 1 8 8 0
- 0 . 0 2 0 8 0 0
7 8 6 0
3 0 0
1
4 2 6 0
2 4 0
1 2 0
5 6 4 0
2 4 0
1 2 0
1 2 0
7 8 0 1 5 0 0
6 6 6 0
2 4 0 8 0 0
3 3 0 0
1 3 0
9 8 J 9 3 3 0 0 3 0 0
1 2 0
4 0 0
1 3 0 0
± 0 . 0 0 0
1 2 0 1 2 0 1 8 6 0
1 1 8 8 0
1 0 0 0 1 0 0 0 1 0 0 0 1 1 5 0 1 0 0 0 1 1 5 0
1 2 0
8 0 0
2 4 0
4 5 0 0
- 0 . 6 0 0
2 5 0 0
3 7 3
2 4 0
3
3 0 0 0 1 5 0 0 7 5 0 7 5 0 7 5 0
4
2 8 3 8 0 3 3 0 0 1 8 0 0 7 5 0
5
3 3 0 0 1 8 0 0 7 5 0 7 5 0 7 5 0

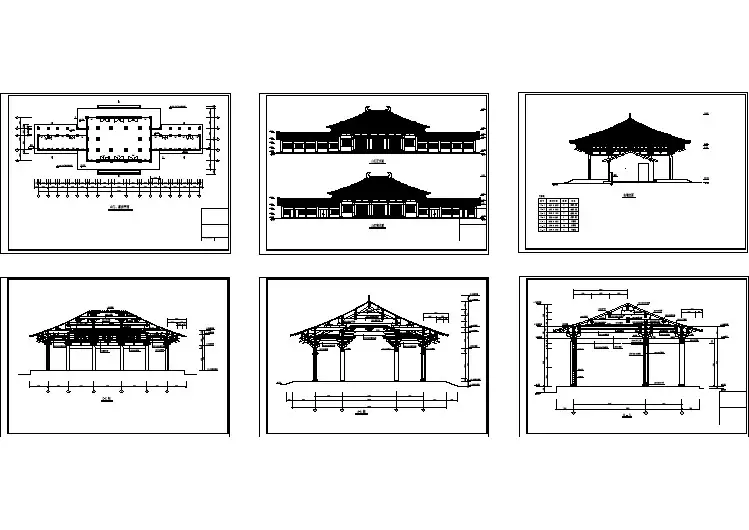

山门建筑施工平立剖面图（共6张）
平面图、立面图、剖面图全方位看懂图纸
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
建筑平、立、剖面图
索引符号和详图符号
表 示 方 法
备 注
名称
详图的编号
详图所在的 图纸编号
详图在本页图纸内
剖面图的图示内容
建筑剖面图中，必须标注垂直尺寸和标高。 外墙的高度尺寸一般也注三道: 最外侧一道为室外地面以上的总高尺寸； 中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的高差尺寸； 里面一道为门、窗洞及洞间墙的高度尺寸。 此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。 在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。
（一）底层平面图的识读
底层平面图与其他平面图的区别: 楼梯平面图 图名 指南针 散水（明沟） 剖切符号
2.楼层平面图
楼层平面图的图示内容与底层平面图相同。因为室外的台阶、花坛、明沟、散水和雨水管的形状和位置已经在底层平面图中表达清楚了, 所以中间各层平面图除要表达本层室内情况外, 只需画出本层的室外阳台和下一层室外的雨篷、遮阳板等。此外, 因为剖切情况不同, 楼层平面图中楼梯间部分表达梯段的情况与底层平面图也不同.
建筑物有几层就画几个平面图, 楼层平面相同时, 只画标准层平面图。
向下投射
重庆大学区B制图教研室袁晓制作
平面图的形成
~1200
要通过门窗洞口
分类: 沿底层门窗洞口剖切开得到的平面图为底层平面图。当沿二层窗台上沿剖切为二层平面图，以次类推，则可得到三层平面图、四层平面图…。若中间结构完全相同，可用一个标准层来表示，称为标准层平面图。沿最上一层的门窗洞口剖切开得到的平面图为顶层平面图。将房屋直接从上向下进行投射得到的平面图称为屋顶平面图。 一般房屋有底层平面图、标准层平面图、顶层平面图和屋顶平面图四个。此外，有的建筑还有地下层（0.000以下）平面图。
如何看建筑施工图(平面、立面、剖面图、设计说明
如何看建筑施工图（平面、立面、剖面图、设计说明。
1 建筑施工图的组成部分1。
建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。
.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4。
建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。
“建筑制图课件-平面图、立面图与剖面图的制作方法”
本课程是为建筑师和建筑工程师准备的，内容包括建筑制图的基本知识，平 面图的制作方法，立面图的制作方法和剖面图的制作方法。
建筑制图概述
1 建筑制图的重要性
制图作为建筑设计的重 要组成部分，是将设计 方案传达给建筑师、结 构工程师等专业人员的 基础。
2 常用的制图软件
3
AutoCAD、SketchUp和 Photoshop是最受欢迎的 建筑制图软件。
制图前的准备工作
选择合适的比例尺和图 纸大小，准备好标准符 号和比例尺。
平面图的制作方法
手绘平面图
手绘平面图是快速但不太准确 的方法。寻找合适的图例和模 板能帮助快速绘图。
使用AutoCAD制作
AutoCAD是最常用的制图软件 之一，可以通过精确的计算和 绘线来获得准确的平面图。
绘图工具 绘图准备 立面图的要素 标注和符号
AutoCAD、SketchUp和Revit
确定立面图的比例尺和图纸大小。细节标注也 应事先准备好。
本体、纹理、阴影和窗户等。这些要素对于立 面图的视觉效果非常重要。
立面图上应添加适当的标注和符号来解释图纸 上的信息和细节。
如何使用标注和符号来表达建筑细节
窗户细节
使用线型和符号来标识窗户的 特定部分，如窗框、玻璃和窗 台。
屋脊细节
在细节图纸上添加阴影、线型 和图案，以显示屋脊的特定部 分，如檐口和屋顶的边缘。
门把手
使用适当的符号，来标示门把 手的类型和位置，使得人们可 以轻松的找到门柄位置。
立面图的比例和比例尺
比例尺的选择
立面图的比例尺通常为1:100 或1:200。
添加剖面线
在绘制剖面图时，应添加剖面线。剖 面线会自动生成比例尺和标注。
房屋建筑工程图集-平面图立面图剖面图详图
结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置
建筑平面图立面图,剖面图---精品模板
6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2。
在图中有一个指北针符号，说明房屋座北朝南(上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4。
从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5。
从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。
建筑系专业平、立、剖面制图规范
建筑施工图图示内容
1、首页图：图纸目录、设计说明、工程做法表和门窗表。
2、总平面图
• 目标：主要表示新建房屋的位置、朝向，与原有建筑物的 关系，以及周围道路、绿化和给水、排水、供电条件等方 面的情况。 • 图示内容： （1）新建建筑的定位 （2）相邻建筑、拆除建筑的位置或范围 （3）附近的地形、地物情况 （4）道路的位置、走向以及与新建建筑的联系等 （5）用指北针或风向频率玫瑰图指出建筑区域的朝向 （6）绿化规划 （7）补充图例
总平面图
建筑施工图总图
3、建筑平面图
• 目标：平面图反映新建房屋的平面形状、房间大小、功能布局、墙柱 选用的材料、截面形状和尺寸、门窗类型及位置等，是建筑施工中的 重要图纸。 • 图示内容： （1）表示墙、柱内外门窗位置及编号，房间的名称和轴线编号 （2）注出室内外各项尺寸及室内楼地面标高 （3）表示楼梯的位置及楼梯上下行方向 （设备，如卫生器具、水池、橱柜、隔断及重要设备的位置 及形状 （6）表示地下室布局、墙上留洞、高窗等位置、尺寸 （7）画出剖面图的剖切符号及编号 （8）标注详图索引符号 （9）在底层平面图上画出指北针 (10)屋顶平面图一般有：屋顶檐口、檐沟、屋面坡度、分水线与落水口 的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等
5 符号
5．1 剖切符号
剖视的剖切符号应由剖切位置线及剖视方向线组成，均应以粗实线绘制。具 体应符合： 1、 剖切位置线的长度宜为6mm～10mm；剖视方向线应垂直于剖切位置线， 长度应短于剖切位置线，宜为4mm～6mm，也可采用国际统一和常用的剖 视方法如图。绘制时，剖视剖切符号不应与其它图线相接触。
专业代码名称 总 建 结
英文专业 代码名称 G A S
备注 含总图、景观、测量∕地图、土建 含建筑、室内设计 含结构
廊建筑设计平立剖面详图（共2张）
建筑知识-平面立面图和剖面图中包含的信息
平面立面图和剖面图中包含的信息01建筑平面图1。
建筑平面图的形成和使用。
建筑平面图是用一个假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分向前投影到水平面。
获得的水平剖面称为建筑平面图。
建筑平面图一、建筑平面图的形成和使用1、建筑平面图的形成建筑平面图是通过用假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分投影到水平面而获得的水平剖视图。
2.建筑平面图中表达的内容建筑平面图反映了新建建筑的平面形状、位置、尺寸、房间的相互关系、位置、厚度、墙体材料、柱子的截面形状和尺寸、门窗的位置和类型。
3.建筑平面图的使用它是施工放线、砌墙、安装门窗、室内外装饰和编制工程预算的重要依据，也是施工中的重要图纸。
二、建筑平面图的图解方法1、建筑平面图的数量一般情况下，一套房子有几层的，要画几个平面图，平面图底部要注明对应的名称。
由于多层住宅的中层结构和布局基本相同，画个平面图就够了。
2.建筑平面图画线平面图本质上是剖面图，由切割平面切割的墙和柱的轮廓线用粗实线表示。
户外台阶、围裙、楼梯、尺寸线等未切割部分用细实线表示。
门的开口线用细实线表示。
3.建筑平面图比例建筑平面图常见的比例是1: 50、1: 100或1: 200。
其中1: 100是最常用的。
三、建筑平面图的图形内容1.标明所有轴线及其数量，以及墙、柱和桥墩的位置和尺寸。
2.标明所有房间的名称以及门窗的位置、数量和尺寸。
3.注意室内外尺寸和室内楼层标高。
4.标明电梯和楼梯的位置，楼梯的升降方向和主要尺寸。
5.标明阳台、遮阳棚、台阶、斜坡、烟道、通风管道、管井、消防梯、雨水管、围裙、排水沟、花池等的位置和尺寸。
6.画出室内设备的位置和形状，如洁具、水池、工作台、隔断、重要设备等。
7.标明地下室、坑、天沟、墙上预留洞、高窗等尺寸。
8.剖面的切割符号和编号也应绘制在底部平面图上9.标记相关零件的详细索引符号。
10.在底部平面图的左下方或右侧绘制北箭头。
某二层别墅建筑平立剖面图
建筑平、立、剖面图抄绘 PPT
不知材料图例时如何表示？
分项任务1 .1.4 建筑平、立、剖面图抄绘
相关资讯
2．断面图 （1）断面图的形 成
剖面图 断面图 常用建筑材料图例
假想用剖切平面将物体的某处切断，仅画出该剖切面与 构件接触部分的图形，这种图就称为断面图。
用来表示构件的断面形状、大小、使用材料等情况。
1．资讯
(1)剖面图的标注要考虑哪几个方面？(2)剖面图有哪几种类别？
(3)断面图的标注要考虑哪几个方面？(4)断面图有哪几种类别？
(5)什么情况下需画出建筑材料图例？
2．决策
分析工程图纸的特点、组成、尺寸，明确手工抄绘施工图的工作重点。
3．计划
对小组成员进行合理分工，制定详细的手工抄绘施工图工作计划。
别
• 如何选择好剖切平面的位置是画好剖面图的
关键。
全剖面图 半剖面图
局部剖面
阶梯剖面图 旋转剖面图
全剖面图
是用一个剖切平面把物体整个 切开后所画出的剖面图。
半剖面图 物体具有对称面时，以中心线（对称
线）为界，将一半画成剖面，以表达物体的 内部形状，另一半画成视图，以表达物体的 外形。
图1-74 杯形基础的半剖面图
• 虚线、单点长画线或双点长画线的线段长度和间隙， 宜各自相等。
• 单点长画线或双点长画线，当在较小图线中绘制有 困难时，可用实线代替。
• 单点长画线或双点长画线的两端，不应是点。点画 线与点画线交接或点画线与其他图线交接时，应是 线段交接。
• 虚线与虚线交接或虚线与其他图线交接时，应是线 段交接。虚线为实线的延长线时，不得与实线连接。
分项任务1 .1.4 建筑平、立、剖面图抄绘
简单小型的厂房建筑cad平立剖面图（共7张）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平剖切平面 向下投射
平面图的形成
要通过门窗洞口ຫໍສະໝຸດ ~1200分类：沿底层门窗洞口剖切开得到的平面图为底层 平面图。当沿二层窗台上沿剖切为二层平面图， 以次类推，则可得到三层平面图、四层平面图 …。 若中间结构完全相同，可用一个标准层来表示， 称为标准层平面图。沿最上一层的门窗洞口剖切 开得到的平面图为顶层平面图。将房屋直接从上 向下进行投射得到的平面图称为屋顶平面图。
第一道尺寸： 表示建筑物外墙门窗洞口等各细部位置的大小及定
位尺寸
第二道尺寸： 表示定位轴线之间的尺寸。 三道尺寸 相邻横向定位轴线之间的尺寸称为开间，相邻 纵向定位轴线之间的尺寸称为进深。 第三道尺寸： 表示建筑物外墙轮廓的总尺寸，从一端外墙边 到另一端外墙边的总长和总宽 三、 其它各层平面图和屋顶平面图 1、 标准层平面图 标准层与底层平面图的区别
剖面图的主要内容可概括如下（并可按其顺序识读）： 1、图名、比例；
图名：与底层平面图中剖切符号编号命名 比例：1:50、1:100、1:200 2、定位轴线及其尺寸：在剖面图中，一般只标出图两端的轴线及编号，其编 号应与平面图一致 3、内部构造和结构形式 1）反映新建建筑物内部的分层、分隔情况，从地面到屋顶的结构形式和构造内 容（一般不画基础） 2）剖切到的屋面（包括隔热层及吊顶）、楼面、室内外地面（包括台阶、明沟 及散水等），剖切到的内外墙身及其门、窗（包括过梁、圈梁、防潮层、女儿 墙及压顶），剖切到的各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨 篷梁、阳台、走廊等； 3）未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊端头的窗；可见 的梁、柱，可见的水斗和雨水管，可见的踢脚和室内的各种装饰等； 4、室内设备和装修 室内家具和设备 室内墙面、楼地面吊顶等装修做法采用文字说明，材料做法表及详图表示
返回
建筑剖面图
建筑剖面图用来表达建筑物内部 垂直方向 的结构形式、分层情况、 内部构造及各部位的高度等。它 与建筑平面图、立面图相配合， 是建筑施工图中不可缺少的重要 图样之一。
特点 剖面图的剖切位置：在内部结构和构造比较复 杂或有代表性的部位。 剖面图的数量：根据房屋的复杂程度和施工实 际需要而定。两层以上的楼房一般至少要有一 个楼梯间的剖面图。 剖面图的剖切位置和剖视方向，可以从底层平 面图找到。
B 1:100
A
投射方向
断 面 后 的 可 见 轮 廓 为 细 实 线
剖切平面
图示方法
在剖面图中一般不画材料图例符号，被剖切平 面剖切到的墙、梁、板等轮廓线用粗实线表示， 没有被剖切到但可见的部分用细实线表示， 被剖切断的钢筋混凝土梁、板涂黑。 但宜画出楼地面、屋面的面层线粗实线——剖 到的墙身、楼板、屋面板、楼梯段、楼梯平台 等轮廓线。
（1）房间布置 （2）墙体的厚度（柱的断面） （3）建筑材料 （4）门与窗 2、屋顶平面图 屋面排水情况.如排水分区，天沟，屋面坡度雨水口的位置等. 突出屋面的物体，如电梯机房，楼梯间，水箱，天窗，烟囱，检查孔，
屋面变形缝等的位置. 细部做法：包括高出层墙体的注水，天沟，变形缝，雨水口等.
外部设施： 如阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防
梯、雨水管、散水、排水沟、花池等位置及尺寸。
9）各种符号 剖切符号：标注在底层平面图上，标注剖切位置投射方向及编号
索引符号：另画详图的部分需标注
10）平面尺寸 内部尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和 尺寸 固定设备（如厕所、盥洗室等）的大小位置。 外部尺寸 为了便于施工读图，平面图下方及左侧应注写三道尺寸， 如有不同时，其它方向也应标注。
绘制平面图的方法和步骤
第一步：确定绘制建筑平面图的比例和图幅。 首先根据建筑的长度、宽度和复杂程度以及尺寸标注所占用的位置和必要的
文字说明的位置确定图纸的幅面。
第二步：画底图 1．画图框线和标题栏； 2．布置图面，画定位轴线，墙身线；
3．在墙体上确定门窗洞口的位置； 4．画楼梯散水等细部。
第三步：仔细检查底图，无误后，按建筑平面图的线型要求进行加深。 第四步：写图名、比例等其它内容。
120
M-1
B
1500
1000
A
240
380
370 7600 120 1230 120 120
-0.150
2
120 600 2100 3300 8640 600 1350 2400 5100
1300
1
北
1
2
3
平面图1:100
2、定位轴线
D
B A
3 D C A 1 2
二、平面图的图示内容及表示方法
相对标高
楼梯
卫生间
厨房 房间
定位轴线
钢筋混凝土柱 此楼座北 朝南 标高零点 门 窗
建筑平面图的图示内容
图名与比例
建筑平面图常用比例1：50、1：100、1：200
定位轴线 房间的位置、形状、数量 门、窗布置及编号 其他建筑构配件的设置 尺寸和标高 详图索引、剖切符号、指北针和文字说明等 屋顶形状及其上构配件
圆圈和引出 线均用细实线绘制， 标准图集的编号 圆圈直径为10mm, 详图的编号 引出线应对准索引 详图所在的图 符号的圆心。 纸编号
圆圈和引出 线画法同上，粗短 线代表剖切位置, 详图的编号 详图所在的 引出线所在的一侧 图纸编号 为剖视方向。
详图的编号 被索引的详图 所在图纸编号
剖 面 索 引 符 号 详 图 符 号
C-2
2400 2700 2700 120 2040 900 4260 240 240
C-2
4860
C-2
240 4000 4500
D
240
休息室
M-3
C
6240 1800 3300 3060
接待室
500
﹢0.000
1010 500
值班室
M-2 C-1
240
1420 120 500 1000
C-2
120
建筑剖面图的 形成
500
2.400
0.900
假想用一个垂直剖切平 面把房屋剖开，将观察 者与剖切平面之间的部 分房屋移左，把留下的 部分对与剖切平面平行 的投影面作正投影，所 得到的正投影图，称为 建筑剖面图，简称剖面 图。
-0.300
+0.000 4500 1200
断面轮廓 为粗实线
C
1-1剖面图
三．底层平面图
1、用途
主要用来表示房屋的平面布置情况，在施工过程中，是进行放线、砌
墙、安装门窗及编制概预算等工作的依据。 2、主要内容 ：
1）建筑物朝向：建筑物主要入口在哪面，就称建筑物朝哪个方向。
指北针 画法：圆的直径为24mm，用细实线绘制；指针尾部的 宽度为3mm，指针头部应注“北”或“N”字。
5、垂直方向的尺寸及标高；
建筑剖面图中，必须标注垂直尺寸和标高。 外墙的高度尺寸一般也注三道： 最外侧一道为室外地面以上的总高尺寸；
返回
中间一道为层高尺寸，即底层地面到二层楼面、各层楼 面到上一层楼面、顶层楼面到檐口处的屋面等，同时还 注明室内外地面的高差尺寸； 里面一道为门、窗洞及洞间墙的高度尺寸。
总平面图的图示内容
图例与名称
建筑总平面图常用比例1：500、1：1000、 1：2000
基地范围内的总体布局 确定新建房屋和拟建房屋的定位尺寸或 坐标 标高 指北针或风向频率玫瑰图
索引符号和详图符号
名称 索 引 符 号
5 5 2
详图符号 和索引符 号
表
示
方
法
备
注
详图的编号 详图在本页图纸内 详图的编号 J103 5 3 详图所在的 图纸编号
楼梯和门窗图例
楼梯和门窗 图例
上
底层平面 下
上 中间层平面
M 单扇门
M
双扇门
下 C
顶层平面 楼梯的形式及步数 应按实际情况绘制 普通窗(无窗台） C
门 实窗 际的 情立 况面 绘形 制式 应 按
普通窗 (有窗台）
建筑平面图的图示内容及表示方法
1.底层平面图
从图中，可以看出该建筑物底层的平面形状， 各室的平面布置情况，出入口、走廊、楼梯的位置， 各种门、窗的布置等。在厨房、卫生间内还可看到 固定设备及其布置情况。 底层平面图不仅要反映 室内情况，还须反映室外可见的台阶、明沟（或散 水）、花坛等。 图中的楼梯间，由于底层平面图 是底层窗台上方的一个水平剖视图，故只画出第一 个梯段的下半部分楼梯，并按规定用倾斜折断线断 开。 图中的底层砖墙厚度为240mm，相当于一 块标准砖的长度，通常称为一砖墙。
（一）底层平面图的识读
底层平面图与其他平面图的区别： 楼梯平面图
图名
指南针
散水（明沟）
剖切符号
2.楼层平面图 楼层平面图的图示内容与底层平面图相 同。因为室外的台阶、花坛、明沟、散水 和雨水管的形状和位置已经在底层平面图 中表达清楚了，所以中间各层平面图除要 表达本层室内情况外，只需画出本层的室
4.局部平面图 当某些楼层的平面布置图基本相同，仅不局部 不同时，则这些不同部分可用局部平面图表示。当 某些局部布置由于比例较小而固定设备较多或者内 部组合比较复杂时，也可另画较大比例的局部平面
图。局部平面图的图示方法与底层平面图相同。为
了清楚表明局部平面图所处的位置，必须标注与平
面图一致的轴线及其编号。常见的局部平面图有厕
2）平面布置：表达各种用途房间与走道，楼梯，卫生间的关系
3）定位轴线
作用：确定房间的大小，走廊的宽窄和墙的位置，凡主要的墙柱，
都用轴线来定位 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或
