交变电流 传感器一．交变电流的产生和变化规律1．交变电流：大小和方向都随时间做 变化的电流2．正弦交流电（1）产生：闭合矩形线圈在匀强磁场中绕 方向的轴匀速转动时线圈中产生的感应电流（2）中性面：①定义：与磁场方向 的平面②特点：线圈位于中性面时，穿过线圈的磁通量 ，磁通量的变化率为 ，感应电动势为 ，线圈每经过中性面一次，电流的方向就改变一次。
（3）变化规律（线圈在中性面位置开始计时）①电动势（e ）：e = ；②电压（u ）：u = ； ③电流（i ）：i = 。
二．描述交变电流的物理量1．交变电流的周期和频率的关系：T =2．交流电的四值①峰值：交变电流的峰值就是它能达到的 ，正弦交流电的峰值E m = ，对应电容器的击穿电压。
②瞬时值：交变电流某一时刻的值，对应计算线圈某时刻的受力情况，通电时间等。
③有效值：让交流与恒定电流分别通过大小 的电阻，如果在交流的一个周期内它们产生的 相等，则这个恒定电流I 、恒定电压U 就称作这个交流电的有效值，对应关于交流电的功和能的问题 ④平均值：=E ，对应计算通过电路横截面的电荷量q =三．变压器 远距离输电1．构造和原理（1）主要构造：由 、 和 组成（2）工作原理：电磁感应的 现象2．理想变压器的基本关系（1）功率关系：P 入=（2）电压关系：=21U U ，若21n n >，为 变压器；若21n n <，为 变压器 （3）电流关系：只有一个副线圈时，=21I I ; 有多个副线圈时，n n I U I U I U I U +++= 332211四．远距离输电——电路损失（1）功率损失：设输电电流为I ，输电线的电阻为R ，则功率损失为=∆P 。
（2）电压损失：=∆U ，减小功率损失和电压损失，都要求提高 ，减小输电电流五．传感器1．概念：传感器通常是把被测的 信息，按一定规律转换成与之对应的 信息的器件或装置2．结构：一般由 和 组成，敏感元件能直接感受非电信息，并将这些信息转换成易于 的物理量，形成电信号；处理电路能把微小的信号进行 ，并除去干扰信号，使敏感元件输出的电信号转变成便于显示、记录、处理和控制的 。
高二物理交变电流知识点
高二物理交变电流知识点交变电流是高中物理学中的一项重要知识点。
在学习交变电流时，我们需要了解交变电流的定义、特点以及相关的数学表达式，以便更好地理解和应用这一知识。
1. 交变电流的定义交变电流是指方向和大小都随时间变化的电流。
与直流电流不同，交变电流的方向在一个周期内不断反向变化。
交变电流广泛应用于家庭、工业和能源等领域。
2. 交变电流的特点2.1 频率：交变电流的频率指的是电流变化方向的周期性重复次数，单位为赫兹（Hz）。
在家庭用电中，常见的频率为50Hz。
2.2 周期：交变电流的周期是指电流从一个方向到另一个方向再返回相同方向所需的时间。
周期的倒数即为频率的数学倒数。
2.3 有效值：交变电流的有效值是指与相同功率的直流电流具有相同的能量消耗效果的交变电流值。
有效值可以通过电流的均方根值计算得到。
3. 交变电流的数学表达式交变电流可以用正弦函数来进行数学表示。
假设电流的峰值为I0，角频率为ω，时间t，那么交变电流可以表示为：I(t) = I0 * sin(ωt)在上述公式中，t为时间变量，I(t)为交变电流强度。
4. 交变电流的应用4.1 家庭用电：家庭中的电源输出的交变电流供应给家电以及照明设备。
通过控制交变电流的电压和频率，可以满足不同家电设备的能量需求。
4.2 工业用电：工业生产中，大部分设备和机器都需要交变电流供电。
通过交变电流可以实现不同功率的电动机、变压器和发电机等设备的正常运行。
4.3 能源传输：交变电流在能源传输和分配中起到关键的作用。
由于交变电流可以经过变压器增减电压，通过输电线路进行远距离传输，使电能得以高效地送达各个地方。
总结：高二物理交变电流知识点包括了交变电流的定义、特点、数学表达式以及应用。
掌握这些知识点可以帮助我们更好地理解和应用交变电流，在日常生活和工作中更好地应对电流和电能的需求。
通过学习交变电流，我们也可以更深入地了解电流在不同领域的应用，为未来的学习和职业发展打下坚实的基础。
高二物理交变电流知识点总结归纳
高二物理交变电流知识点总结归纳交变电流（Alternating Current，简称AC）是在时间的变化过程中电流方向和大小都不断变化的电流。
在高中物理学习中，交变电流是一个重要的知识点，它关乎到电流的特点、应用以及相关的电路等内容。
本文将对高二物理交变电流的知识点进行总结归纳，以帮助同学们更好地理解和掌握这一内容。
一、交变电流的特点交变电流具有以下几个特点：1. 电流的方向和大小都是随时间而变化的，呈周期性变化。
2. 交变电流的平均值为零，即电荷在单位时间内往返运动，电流的正、负值相等。
3. 交变电流的频率和周期性与电源有关，常见的交流电频率为50Hz或60Hz。
4. 交变电流的最大值称为峰值电流，用I_m表示；最大值与有效值之间有特定的关系：I_m = √2 * I_eff，其中I_eff表示交变电流的有效值。
二、交变电路中的元件和参数在交变电路中，常用到以下元件和参数：1. 交流电源：交流电源是交变电流的来源，常见的交流电源有家庭用电插座和发电厂的交流电。
2. 电感器（L）：电感器是一种存储电能的元件，它的作用是抵抗电流变化，常用符号为L，单位是亨利（H）。
3. 电容器（C）：电容器是一种存储电荷的元件，它的作用是分担电流变化，常用符号为C，单位是法拉（F）。
4. 电阻器（R）：电阻器是一种控制电流大小的元件，它的作用是限制电流的流动，常用符号为R，单位是欧姆（Ω）。
5. 频率（f）：频率指单位时间内交变电流变化的次数，单位是赫兹（Hz）。
6. 周期（T）：周期指一个完整的交变电流的周期，即从一个极值到下一个极值所经过的时间，单位是秒（s）。
三、交变电路中的重要规律和公式在分析交变电路时，有一些重要的规律和公式需要掌握：1. 电压与电流的关系：U = I * Z，其中U表示电压，I表示电流，Z 表示交流电阻（由电感、电容和电阻组成）。
2. 交流电路中的欧姆定律：I = U / Z，欧姆定律同样适用于交变电路，但要注意其中的电阻值是交流电阻。
物理高二交变电流知识点
物理高二交变电流知识点交变电流是物理学中的重要概念之一。
它是电流在时间上发生周期性变化的现象。
对于学习物理的高中生来说，了解和掌握交变电流的相关知识点是必要的。
本文将介绍高二物理交变电流的几个重要知识点。
一、交变电流的定义和特点交变电流是指电流随着时间的推移而周期性变化的电流。
它的方向和大小在一个周期内是不断改变的。
交变电流通常用正弦函数表示，具有周期性、可变化和周期性变化的特点。
二、交变电流的频率和周期交变电流的频率是指单位时间内交变电流经过一个完整周期的次数。
频率的单位是赫兹(Hz)。
周期是指交变电流完成一个完整周期所需的时间。
频率和周期之间有以下关系：频率=1/周期。
在交流电路中，常见的电网频率为50Hz，即每秒完成50个周期。
三、交变电流的有效值和最大值交变电流的有效值是指具有相同功率交流电与相同功率直流电所产生的能力相同的电流。
有效值用大写字母“I”表示。
最大值是指交变电流的最大瞬时值，用大写字母“Imax”表示。
交变电流的有效值与最大值之间有以下关系：有效值=最大值/根号2。
四、交变电流的振幅和相位差交变电流的振幅是指交变电流波形图中从波峰到波谷的距离的一半。
振幅用小写字母“a”表示。
相位差是指两个交变电流波形图之间的时间差，常用角度来表示。
相位差可以使正值或负值，分别表示正相位差或负相位差。
五、交变电流的阻抗和电感在交流电路中，电流的流动受到电路元件的阻碍，这种阻碍被称为阻抗。
阻抗的单位是欧姆(Ω)。
电感则是一种导体对交变电流的电阻。
当电流通过电感时，电感会产生电磁感应，阻碍电流的流动。
六、交变电流的功率和功率因素交变电流的功率是指电流在单位时间内所做的功。
功率的单位是瓦特(W)。
在交流电路中，根据交流电压和电流的相位差，功率可以分为视在功率、有功功率和无功功率。
功率因素是指有功功率与视在功率之间的比值。
七、交变电流的应用交变电流广泛应用于生活和工业中的电力系统、电器设备和通信系统中。
新教材人教版高中物理选择性必修第二册第三章交变电流 学案知识点考点汇总及配套习题
第三章交变电流1.交变电流 (1)2.交变电流的描述 (16)3.变压器 (34)4.电能的输送必备知识.自主学习 (54)1.交变电流必备知识·自主学习一、交变电流如图所示电路，其中二极管的特点是单向导电。
探讨：（1）a、b两端接入干电池时，可以观察到什么现象？（2）a、b两端接在手摇式发电机两端时，又会观察到怎样的现象？提示：（1）只有一个二极管会亮。
（2）当接在手摇式发电机两端时两个发光二极管间或地闪亮，原因是发电机产生与直流电流不同的电流，两个发光二极管一会儿接通这一个，一会儿再接通另外一个，电流方向不停地改变。
1.交变电流：大小和方向都随时间做周期性变化的电流叫作交变电流，简称交流（AC）。
如图所示。
2.直流：方向不随时间变化的电流称为直流（DC），大小和方向都不随时间变化的电流称为恒定电流。
二、交变电流的产生按图连接电路，当开关闭合时，观察小灯泡的发光情况。
电路中的电流方向从哪里流向哪里？电流方向是否随时间改变？电路中的电流大小是否随时间改变？提示：电路中的电流方向从电源的正极经小灯泡流向负极，电流的方向、大小不随时间改变。
画出此电路的大致it图像：1.产生条件：在匀强磁场中，矩形线圈绕垂直于磁场方向的轴匀速转动。
2.过程分析（如图所示）：3.中性面：线圈在磁场中转动的过程中，线圈平面与磁场垂直时所在的平面。
（1）线圈处于中性面位置时，穿过线圈的Φ最大，但线圈中的电流为零。
（2）线圈每次经过中性面时，线圈中感应电流的方向都要改变，线圈转动一周，感应电流的方向改变两次。
三、交变电流的变化规律1.定义：按正弦规律变化的交变电流，简称正弦式电流。
2.函数表达式和图像：注：表达式中E m 、U m 、I m 分别是电动势、电压、电流的峰值，而e 、u 、i 则是这几个量的瞬时值。
（1）线圈转一周有两次经过中性面，每转一周电流方向改变一次。
（×） （2）当线圈中的磁通量最大时，产生的电流也最大。

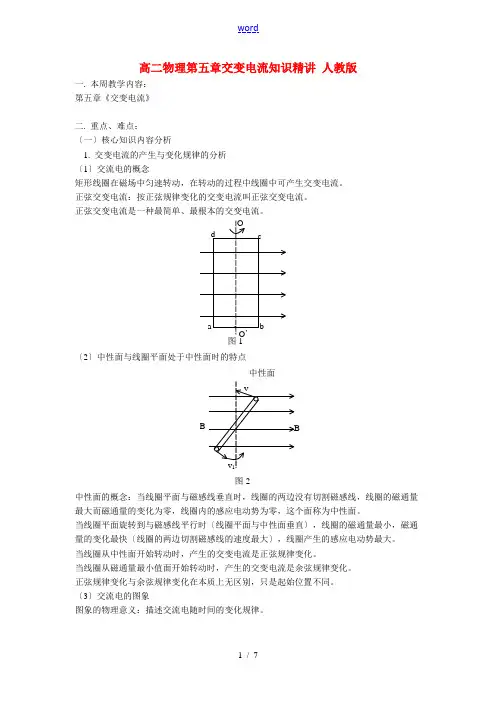

高二物理第五章交变电流知识精讲 人教版
