中考物理家庭电路故障复习附答案解析
全国中考物理家庭电路故障中考真题汇总附答案
全国中考物理家庭电路故障中考真题汇总附答案一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，全部用电器都停止工作，拔出电热水器的插头后，检查发觉零线上的熔丝断了。
则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，因为零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分离接在各处，得到下表所示的结果，按照表格内容可推断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光状况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
中考物理培优 易错 难题(含解析)之家庭电路故障的分析问题附详细答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（）A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡，则它和L是串联的D．根据测试结果，应该是m与j之间断路【答案】B【解析】【分析】【详解】A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A 错误；B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。
故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x ”的位置发生了断路，则A 点通过灯泡、开关与火线连通，A 点与零线之间断开，即A 点也带电，故A 点会使氖管发光。
中考物理家庭电路故障及答案
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
2020-2021中考物理家庭电路故障的分析问题(大题培优 易错 难题)含详细答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。
中考物理综合题专练∶家庭电路故障的分析问题及答案
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
中考物理试题调研60(家庭电路中电路故障的分析)

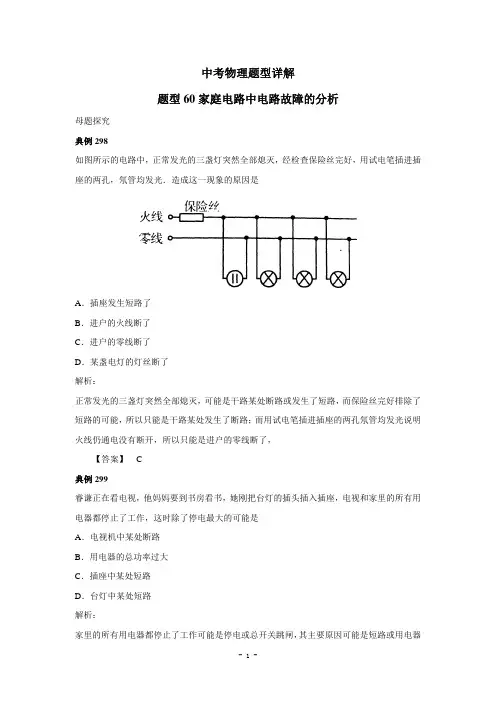

中考物理题型详解题型60家庭电路中电路故障的分析母题探究典例298如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了解析：正常发光的三盏灯突然全部熄灭，可能是干路某处断路或发生了短路，而保险丝完好排除了短路的可能，所以只能是干路某处发生了断路；而用试电笔插进插座的两孔氖管均发光说明火线仍通电没有断开，所以只能是进户的零线断了，【答案】 C典例299睿谦正在看电视，他妈妈要到书房看书，她刚把台灯的插头插入插座，电视和家里的所有用电器都停止了工作，这时除了停电最大的可能是A．电视机中某处断路B．用电器的总功率过大C．插座中某处短路D．台灯中某处短路解析：家里的所有用电器都停止了工作可能是停电或总开关跳闸，其主要原因可能是短路或用电器的总功率过大．多开一个台灯不可能导致总功率过大，因此只能是短路，而电视机原来正在正常工作，所以不可能是它短路，插座如果本身短路则原来电视就不能工作，所以最大的可能是台灯中某处短路．【答案】 D题型攻略家庭电路中的故障分析题来源于人们的生产生活实践，常见的情况有以下几种：(1)保险丝熔断：可能是短路；也可能是电路中的总功率过大．(2)火线断路：断点与火线入户端之间能使试电笔氖管发光，断点与零线之间不能使试电笔的氖管发光．(3)进户线零线断路：断点与火线之间能使试电笔氖管发光，从现象上看，插座中的两孔都能使试电笔的氖管发光，实际上是因为零线断了以后，电流从火线通过其他用电器的开关（灯丝），经过零线孔、试电笔流过人体到达大地．(4)干路保险丝部分换装为一盏白炽灯（额定电压为220 V），灯泡正常发光：可判定家庭电路短路．(5)灯长明：开关起不到控制作用，是因为开关中的两根线接触在了一起．举一反三典例300小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是A．电灯灯丝断了B．cd之间某处断路C．ab之间某处断路D．开关处短路解析：电灯灯丝断了，灯泡不会发光，但用试电笔测试c、d点时，试电笔都会发光，A错；cd间某处断路，符合题意，B立确；ab之间某处断路，灯泡不会发光，但用试电笔测试b、c、d点时，试电笔都会发光，c错；开关处短路类似于开关闭合，D错．【答案】 B典例301如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电一线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是A．火线和零线短路B．电灯L短路C．电线AC段某处短路D．电线BD段某处断路解析：保险丝设有熔断，排除短路情况；A、C、D处都能使氖管发光，断路应该发生在肋段某处．【答案】 D典例302如图是某居民家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作．拔出电饭煲的插头，电热壶仍不能工作．把测电笔分别插入插座的左、右插孔，氖管均能发光．若电路中仅有一处故障，则A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．插座左、右插孔短路D．电路的C、D两点间导线断路测电笔插入插座氖管发光，说明火线没有损坏，正常的插座应该是一孔发光一孔不发光，左右两孔氖管均发光是零线开路造成的．【答案】 D。
中考物理复习家庭电路故障的分析问题专项易错题及答案
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。
第21讲 家庭电路故障分析的三种方法-2023年中考物理重点核心知识点专题讲练(全国通用)(解析版)
第21讲家庭电路故障分析的三种方法用试电笔测电路故障闭合开关，小灯泡不发光若氖管在b 处发光，在c 处不发光，则电路正常，灯泡断路。
若氖管在b 和c 处都发光，表明b 和c 都能连接到火线上，零线断路若氖管在b 和c 处都不发光，表明b 和c 都不能连接到火线上，火线断路用“校验灯”测电路故障断开所有用电器的开关，将一个白炽灯与那个熔断的熔丝并联：闭合总开关，然后逐个合上各用电器的开关校验灯发出暗红色的光：校验灯和用电器串联分压，该支路正常校验灯正常发光，表明该支路短路题型一：直接判断断路或断路【例1】如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（）A．插座和电热水壶串联B．故障一定是ab两点间断路了C．电热水壶导线②与接地线相连D．故障可能是电热水壶内电阻丝断了【答案】D【详解】A．插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。
故A错误；B．正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。
故B错误；C．为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。
故C错误；D．电热水壶内电热丝断了，电流无法通过电热水壶，所以停止工作；对电路其他部分无影响，所以灯泡正常发光。
故D正确。
故选D。
1．（2022·黑龙江牡丹江·统考中考真题）小冰家的电能表标有“220V10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。
当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。
发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大【答案】B【详解】由电能表上的参数可得，电路中允许的最大功率为=U=220V×10A=2200W而家中使用的用电器的总功率为100W+2×40W+60W=240W这些用电器的总功率远小于电能表的最大功率。
中考物理复习家庭电路故障的分析问题专项易错题附详细答案
C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
12．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（）
A．台灯灯丝烧断了B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开D．书桌边的插座与零线断开
【答案】D
【解析】
【详解】
A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；
B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；
C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；
C．若在导线a和b之间接一个灯泡，则它和L是串联的
D．根据测试结果，应该是m与j之间断路
【答案】B
【解析】
【分析】
【详解】
A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A错误；
2024年中考物理复习专题：家庭电路作图
感谢观看
解：如图所示
家庭电路作图
11.如图,分别用笔画线代替导线将电灯、开关和插座正确 接入家庭电路。
解：如图所示
家庭电路作图
12.用笔画线代替导线完成如图所示的电路。要求：只有在天黑 且有声音时，灯才变亮；三孔插座与灯互不影响。[“声控” 开关(有声音时自动闭合，无声音时自动断开)、“光控”开关 (有光照时自动断开，无光照时自动闭合)]
解：如图所示。
家庭电路作图
5.图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房 间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1 是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图 乙中的电路图补充完整。
解：如图所示
家庭电路作图
6.请将“电能表”“空气开关”分别填入图中合适的方框内，并用笔 画线代替导线，将图中的电灯和开关接入家庭电路中。
2024年中考物理复习专题 家庭电路作图
家庭电路作图
1.如图所示是一个三孔插线板，其中插座是否通电由开关控制，并由指 示灯显示开关是否闭合，则下面的电路图与该插线板内部电路一致的
是(其中L表示火线，N表示零线)( A )
A
B
C
D
家庭电路作图
2. 如图所示，请将三孔插座和控制三孔插座的开关正确连接入家庭电路 中。
解：如图所示
家庭电路作图
3. 光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用 是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声 控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在 无光且有声音时才亮。
解：如图所示
家庭电路作图
4. 根据安全用电原则，请用笔画线代替导线，将图中的开 关、电灯正确接入家庭电路中。
中考物理家庭电路故障综合经典题及答案解析
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)及答案
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ）①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路 A ．①② B ．①④C ．②④D ．③④【答案】B 【解析】 【分析】 【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确； ②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
2022年中考物理 专题16 家庭电路与安全用电(解析版)(第2期)
B. 若空气开关自动跳闸，一定是发生了短路；
C. 发现有人触电，应立即用手拉开；
D. 控制电灯的开关连接错误
【答案】D。
【解析】A．家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；
B．空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；
2.（2022·江苏苏州）现代生活离不开电，下列符合安全用电规范的是（ ）。
A. 用正在充电的手机接听电话；
B. 家庭电路中装有空气开关和漏电保护器；
C. 发现有人触电立即用手将其拉开；
D. 用湿布擦拭正在工作的用电器
【答案】B。
【解析】A．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；
C．不能用湿布擦拭正发光的灯管，湿布时容易导电，防止湿布接触到火线链接的部位，发生触电事故，故C不符合题意；
D．只有不高于36V的电压对人体才是安全的，故D不符合题意。故选B。
10.（2022·湖南长沙）下列行为符合安全用电原则的是（ ）。
A. 用湿手按开关B. 检修电路前断开总开关
C. 雷雨天在大树下躲雨D. 同一插线板上同时插多个大功率用电器
B. 一个鸡蛋的重力约为5N；
C. 水的密度为4.2×103kg/m3；
D. 电磁波在真空中 传播速度是340m/s
【答案】A。
【解析】A．我们日常生活中，人体安全电压是不高于36V的，故A符合题意；
B．一个鸡蛋 质量约为50g，它的重力约为0.5N，故B不符合题意；
C．一般情况下，水的密度为1.0×103kg/m3，故C不符合题意；
中考物理专题练习家庭电路中电流过大的原因含解析新人教版
家庭电路中电流过大的原因知识点一：家庭电路中电流过大的原因1.家用电器的总功率过大；2.短路。
【例题1】家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
【答案】火线；短路（或用电器的总功率过大）。
【解析】（1）在家庭电路中,控制电灯的开关应该接在火线和灯泡之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,人接触灯泡时不会发生触电事故。
（2）家庭电路中电流过大的原因是短路或用电器总功率过大。
知识点二：保险丝的作用当通过保险丝的电流超过保险丝的额定电流时,保险丝熔断,从而切断电路,对电路有保护作用。
【例题2】保险丝在城乡家庭电路中仍然较为常用,以下关于保险丝的说法中正确的是（）A．只要电路里装了保险丝,就能起到保险作用B．选用额定电流越小的保险丝就越安全C．只有用适当的保险丝,才能既不妨碍供电,又能起到保险作用D．保险丝熔断时可用同样粗细的铜丝代替【答案】C【解析】家庭电路中为了防止电流过大对电路造成危险,在电路中接入保险丝。
保险丝的选择主要是根据家庭电路中线路能承载的电流,保险丝的规格不能超过导线的最大承载电流,否则对电路起不到保护作用。
保险丝的额定电流也不能选择太小,否则当使用较大功率用电器时,保险丝会熔断导致断电,引起用电的不便,所以要选择合适的保险丝才能既不妨碍供电,又能起到保险的作用。
更不能利用钢丝替代保险丝,因为铜丝的熔点高,当电路中电流超过导线的最大电流时,铜丝不会熔断,对电路起不到保护作用,容易引起危险。
一、选择题1．在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3）C．（1）和（3） D．（2）和（4）【答案】A【解析】家庭电路中电流过大,会引起家庭电路中空气开关跳闸。
2020中考物理核心素养专题《电路故障问题》(解析版)
电路故障问题一、电压表问题引起电路故障分析（一）电压表示数为零的情况1.电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；2.干路用电器发生断路两灯都不亮，电流表无示数；3.电压表故障或与电压表连线发生断路两灯都亮，电流表有示数（二）电压表示数等于电源电压的情况1.电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
2.干路用电器发生短路一灯亮一灯不亮，电流表有示数二、电流表无读数引起电路故障分析电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1.断路；2.电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联）3.用电流表判断电路故障例题及其解析三、电路元件问题引起电路故障分析四、电源被短路问题引起电路故障分析【例题1】在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路C．L2短路D．L2断路【答案】B．【解析】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．关键要正确理解断路和短路的含义．分析电路知，两只灯泡并联，电压表测并联电路的电压，电流表测L2的电流．并联电路的特点是：各用电器工作状态互不影响．根据电流表、电压表在电路中特征来判断．A．L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；B．L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意；C．L2短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；D．L2断路，则电压表直接测电源电压，示数不变，电流表示数为零．故D不符合题意．【例题2】如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路B．灯L短路C．变阻器R断路D．变阻器R短路【答案】B【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测量的是一段导线两端的电压，电压为0，B正确,选B。
2024中考一轮复习物理-第十三讲-家庭电路-解析版
第十三讲--家庭电路一、思维导图二、知识梳理考点1：家庭电路的组成1.家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
考点2：家庭电路的各部分的作用（1）低压供电线：①给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。
（2）电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压；所标的电流I是：允许通过的最大电流；UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏。
（3）闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线。
（4）熔断器（封闭管式熔断器、插入式熔断器）①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③连接：与所保护的电路串联，且一般只接在火线上。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤规格：越粗额定电流越大。
（5）断路器① 作用：当电路过载或短路使电路中电流过大时，能自动切断电路，从而起到的保护作用。
可手动合上或 切断。
相当闸刀开关和熔断器两个原件的作用。
② 断路器的接法：接在火线上。
③工作原理：当电路发生短路或过载时，电路中的电流过大，双金属片被过大电流过度加热，两金属片受热膨胀，但由于膨胀程度不同，造成金属片弯曲，顶撞锁簧装置，在弹簧弹力作用下，接触断开，电路切断。
（6）插座：① 作用：连接家用电器，给可移动家用电器供电。
2020-2021中考物理家庭电路故障的分析问题的综合热点考点难点及详细答案
11．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）
A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
8．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．两灯的灯丝都烧断了B．三线插座的接地线断了
C．进户的火线熔丝断了D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
中考物理家庭电路故障(大题培优 易错 难题)附答案
一、初中物理家庭电路故障的分析问题1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。
那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
故选C。
2．在如图所示的家庭电路中，将充电插头插入插座后，插座不能给手机充电；闭合开关，灯泡不亮；拔出充电插头，将测电笔分别插入插座的两孔，氖管均发光。
若电路中只有一处故障，则故障可能是（）A．零线ab段断路B．火线上的保险丝烧断C．灯泡灯丝烧断D．插座短路【答案】A【解析】【分析】【详解】闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则插座能给手机充电，故不可能是灯丝烧断。
插座的左孔能使氖管发光，说明插孔的左孔、灯泡、开关与火线相连；插座的右孔能使氖管发光，说明火线是完好的。
若插座短路，火线和零线就已经相互接触形成短路，火线上保险丝会熔断，氖管不会发光，综合分析零线ab段断路，故A符合题意，BCD不符合题意。
故选A。
3．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
中考物理家庭电路故障的分析问题的综合复习及详细答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（ ）A ．空气开关“跳闸”的原因可能是用电器发生了短路B ．使用试电笔时，手不要接触笔尾金属体，以免触电C ．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D ．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A ．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A 正确；B ．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B 错误；C ．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C 错误；D ．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D 错误。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C ”或“D ”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S 该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
