空气断路器的分类及功能

合集下载

空气开关基础知识及选型

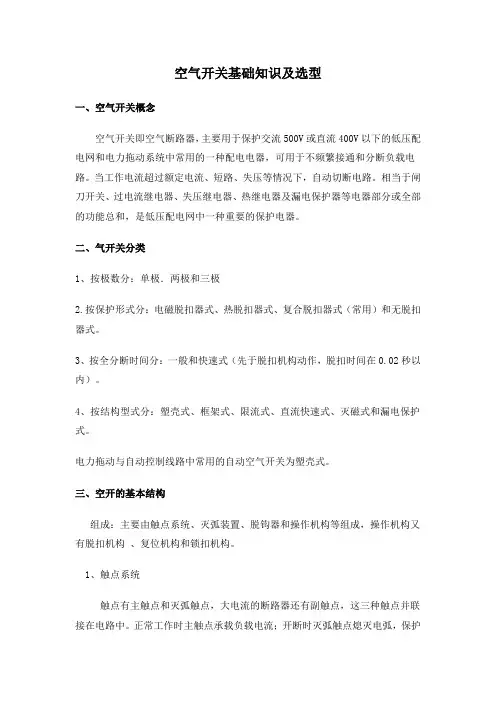

空气开关基础知识及选型一、空气开关概念空气开关即空气断路器，主要用于保护交流500V或直流400V以下的低压配电网和电力拖动系统中常用的一种配电电器，可用于不频繁接通和分断负载电路。

当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

二、气开关分类1、按极数分：单极．两极和三极2.按保护形式分：电磁脱扣器式、热脱扣器式、复合脱扣器式（常用）和无脱扣器式。

3、按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。

4、按结构型式分：塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。

电力拖动与自动控制线路中常用的自动空气开关为塑壳式。

三、空开的基本结构组成：主要由触点系统、灭弧装置、脱钩器和操作机构等组成，操作机构又有脱扣机构、复位机构和锁扣机构。

1、触点系统触点有主触点和灭弧触点，大电流的断路器还有副触点，这三种触点并联接在电路中。

正常工作时主触点承载负载电流；开断时灭弧触点熄灭电弧，保护主触点。

当电路接通时灭弧触点先接通，主触点后接通，断开电路时顺序相反。

副触点的工作在主触点和灭弧触点之间，也起保护主触点的作用。

2、灭弧装置：灭弧装置大多为栅片式，灭弧罩采用三聚氰胺耐弧塑料压制，两壁装有绝缘隔板，防止相间非弧，灭弧室上方装设三聚氰胺玻璃布板制成的灭弧栅片，以缩少飞弧距离。

3、自由脱扣机构自由脱扣是指断路器在合闸状态或合闸过程中，脱扣器能作用于脱扣机构使其断开。

4、脱扣器脱口器又称保护装置，是用来接收操作命令或电路非正常情况的信号，以机械动作或触发电路的方法，脱扣机构的动作部件，它包括过电流脱扣器、失压脱扣器、分励脱扣器和热脱扣器，另外还可以装设半导体或带微处理器的脱扣器。

四、参数识别例如： DZ10-100/330 Ie=60ADZ－－“自动”的反拼音 10－－设计序号 100－－额定电流 3－－－表示极数即三相 3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式） 0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头） Ie=60A－－－过电流调节1、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。

断路器的分类与选择,你都知道吗？

1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。

也可用来切断巨大的短路电流。

高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。

2、负荷开关(QL)——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。

3、隔离开关(QS)——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。

隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。

一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!压断路器的几种类型低压断路器也称为自动空气开关，主要在不频繁操作的低压配电线路或开关柜(箱)中作为电源开关使用，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，当发生严重过电流、过载、短路、断相、漏电等故障时，能自动切断线路，起到保护作用。

1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。

常见低压电气开关的类型和保护特性

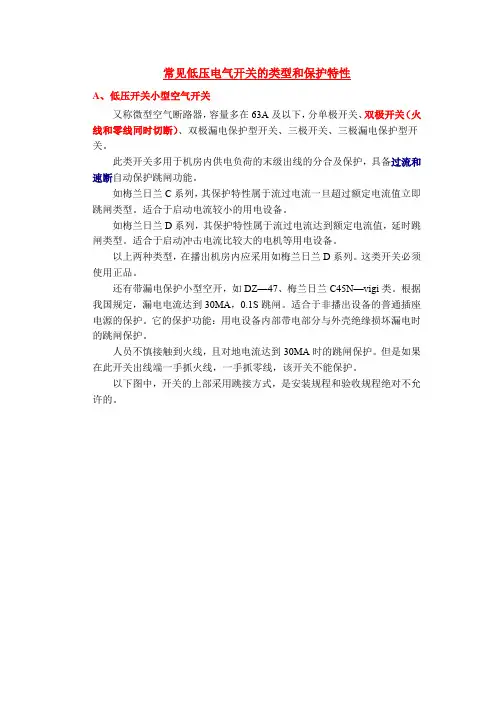

常见低压电气开关的类型和保护特性A、低压开关小型空气开关又称微型空气断路器，容量多在63A及以下，分单极开关、双极开关（火线和零线同时切断）、双极漏电保护型开关、三极开关、三极漏电保护型开关。

此类开关多用于机房内供电负荷的末级出线的分合及保护，具备过流和速断自动保护跳闸功能。

如梅兰日兰C系列，其保护特性属于流过电流一旦超过额定电流值立即跳闸类型。

适合于启动电流较小的用电设备。

如梅兰日兰D系列，其保护特性属于流过电流达到额定电流值，延时跳闸类型。

适合于启动冲击电流比较大的电机等用电设备。

以上两种类型，在播出机房内应采用如梅兰日兰D系列。

这类开关必须使用正品。

还有带漏电保护小型空开，如DZ—47、梅兰日兰C45N—vigi类。

根据我国规定，漏电电流达到30MA，0.1S跳闸。

适合于非播出设备的普通插座电源的保护。

它的保护功能：用电设备内部带电部分与外壳绝缘损坏漏电时的跳闸保护。

人员不慎接触到火线，且对地电流达到30MA时的跳闸保护。

但是如果在此开关出线端一手抓火线，一手抓零线，该开关不能保护。

以下图中，开关的上部采用跳接方式，是安装规程和验收规程绝对不允许的。

B、低压中型空气开关又称塑壳自动空气断路器，容量多在63---400A 范围内，多为三极开关。

如国产的CM1、TO、TG、DZ10、DZ20 等系列，其中DZ10已经被明令淘汰。

进口或合资的ABB、三菱、梅兰日兰、施奈德等系列，外形为长方型塑料盒。

此类开关多用于低压配电室内馈出配电柜的400A以下出线开关，以及末级配电箱、柜的主进开关和出线回路开关。

此类开关基本保护功能：具备过流和速断自动保护跳闸功能。

过流保护，流过电流到达额定整定值1.2倍后延时跳闸。

速断保护，一旦电流达到7---10倍额定电流值，视为短路，立即跳闸。

过流保护跳闸功能一般依靠开关内部的热脱扣装置，速断保护一般依靠开关内的电磁脱扣装置。

合称为复式脱扣。

目前ABB、施奈德的产品，增加了相当多的附件，附件内的保护装置，具备了许多以往大型开关才有的额定电流整定和延时时间整定，以及分励脱扣等功能。

(完整)漏电开关与空气开关的区别

漏电开关与空气开关的区别1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。

空气断路器一般为低压的，即额定工作电压为1Kv。

空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。

它的保护功能的类型及保护方式由用户根据需要选定。

如短路保护、过电流保护、分励控制、欠压保护等。

其中前两种保护为空气的基本配置，后两种为选配功能。

所以讲空气还能在故障状态（负载短路、负载过电流、低电压等)下切断电气回路。

2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD），是一种具有特殊保护功能(漏电保护）的空气.它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流).为此，RCD的整定值，也即其额动作电流In，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电.当漏电电流达到和超过一定的程度时,产生保护动作———-跳闸。

判定的阈值是可以设定的，因为电路就是我们设计的。

只是应用时要根据不同的场合，选用不同灵敏度的保护器.如果是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。

漏电保护的额定电流30mA 的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关.其生产保护动作时间还应在0。

1秒以内。

这两个参数的选择主要依据是：30mA：人体的感知电流——--男为1。

1mA女为0.7mA；摆脱电流男为16mA 女为10。

5mA，儿童要较成人为小；在较短时间内危及生命的电流是致使电流，从两个方面理解—-——一是电流达到50mA就会引起心室颤动，有生命危险,而100mA以上的电流则中心将人致死，30mA以下暂时不会有生命危险。

0.1秒:人的心脏每收缩扩张一次有0.1秒的间歇，而在这0.1秒内,心脏对电流较敏感，若电流在这一瞬间通过心脏，即使电流较小，也会引起心脏颤动，造成危险。

空气开关的规格及其意义

空气开关的规格及其意义空开规格及意义2011-07-29 11:57DZ47--63 DZ47--63 DZ158--125C40 C63C100220V/380V--50HZ 380V--4000A 400V6000DZ47-60C60400V--4000ADZ:小型空气断路器47：设计序号63：该规格最大型号C：普通照明用40：型号 --A220V/380V：额定电压50HZ ：额定频率6000：额定运行短路分断能力 --A目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装 2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

名称：C65N 型号：D10 3PC：施耐德的设计系列号，小型断路器N：分断能力，6KAD：脱扣等级，10-14倍，用于电动机等高冲击电流的保护P：级数空气开关 DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级，Ie=200表示它的额定电流是200A空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。

330是表示3相复式脱扣，的配电用断路器。

ABB是没有C开头的空开的，其实什么字母开头不重要，因为DS260-C（分断能力是6KA)只是代表ABB 电磁式漏电开关的型号。

而C65N只是代表施耐德分断能力为6KA的空开（不带漏电的，也可以另外加以个漏电保护附件）附空开型号：空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

空气开关的分类

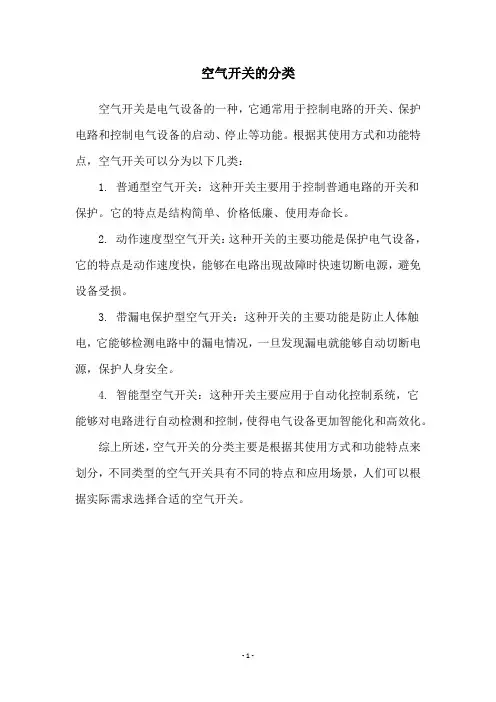

空气开关的分类
空气开关是电气设备的一种，它通常用于控制电路的开关、保护电路和控制电气设备的启动、停止等功能。

根据其使用方式和功能特点，空气开关可以分为以下几类：
1. 普通型空气开关：这种开关主要用于控制普通电路的开关和
保护。

它的特点是结构简单、价格低廉、使用寿命长。

2. 动作速度型空气开关：这种开关的主要功能是保护电气设备，它的特点是动作速度快，能够在电路出现故障时快速切断电源，避免设备受损。

3. 带漏电保护型空气开关：这种开关的主要功能是防止人体触电，它能够检测电路中的漏电情况，一旦发现漏电就能够自动切断电源，保护人身安全。

4. 智能型空气开关：这种开关主要应用于自动化控制系统，它
能够对电路进行自动检测和控制，使得电气设备更加智能化和高效化。

综上所述，空气开关的分类主要是根据其使用方式和功能特点来划分，不同类型的空气开关具有不同的特点和应用场景，人们可以根据实际需求选择合适的空气开关。

- 1 -。

空气开关：选用+特点+分类+工作原理+作用+注意事项

空气开关：选用+特点+分类+工作原理+作用+注意事项空气开关（自动空气断路器）相信对于很多电气工作人员来说都是再熟悉不过的低压电气设备了，空气开关的应用十分的广泛，可以毫不夸张的说：几乎任何的配电盘，控制柜都离不开空气开关，那么关于空气开关，你真正了解多少？一、自动空气开关的作用。

自动空气开关又称自动空气断路器,是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。

除了能完成接触和分断电路外,尚能在电路或电气设备发生的短路，严重过载及欠电压时及时的进行保护,同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点。

自动空气开关具有操作安全，使用方便，工作可靠，安装简单，动作后 (如短路故障排除后 ) 不需要更换元件(如熔体)等优点。

因此,在工业，住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能,当电路发生过载、短路、失压等故障时能自动跳闸,正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有 DW 系列 (称为框架式或万能式) 和 DZ 系列(称为塑料外壳式或装置式)两种。

DW 系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

DZ 系作为配电网络的保护开关,也可作电机、照明电路的控制开关。

三、自动空气开关的工作原理。

1,空气开关机械原理。

（1）空气开关也就是断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。

断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。

断路器按照脱扣方式可以分为热动、电磁和复式脱扣3种。

（2）当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值, 电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。

ABB空气断路器

选择模块
PR122/P 和 PR123/P 可装配附加内部模块来加强脱扣器能力，并使功能单元更加多样化 :
PR120/K信号模块
PR120/K信号指示模块可与PR122/P和PR123/P连接实现对断路器远程电气指示报警和脱扣
4个独立的触头可实现以下电气信号:
L, S, G (和 UV, OV, RV, RP, D, U, OF, UF)保护开始计时
SACE PR121/P
>>点击放大<<
PR121/P是新Emax 系列的基本而完善型的脱扣器, 具有完整的保护功能, 宽广的门限值电流范围及脱扣时间的设定, 适合各类交流电气装置的保护; 此外, 保护置单元还提供了多功能 LED 指示。而且, PR121/P 可连接外部的装置来加强它的先进特性, 如远程信号和监控或遥控管理显示。
42-130
65-130
75-150
100-150
过载控制 (K)
欠电压保护 (UV)
过电压保护 (OV)
剩余电压保护 (RV)
逆功率保护 (RP)
低频保护 (UF)
高频保护 (OF)
相频保护 (只适用于报警)
除具PR122/P 特征外, 还可得到以下改进 :
过载保护 L
PR123/P单元的过载保护 L包括对保护曲线进行调整。
双重选择性短路保护 S
/product/seitp329/6728101aef5cd819482571000014b1da.aspx?productLanguage=zh&country=CN
Emax系列的断路器提供 PR121/P、 PR122/P 和PR123/P三种电子脱扣器, 适用于交流系统。
基本型 PR121/P提供整套的标准保护功能和一个完善友好的用户界面。依靠LED显示器, 它可区别故障脱扣的种类。

低压断路器功能作用有哪些_低压断路器分类及工作原理

低压断路器功能作用有哪些_低压断路器分类及工作原理
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器，简称断路器。

它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1触头系统
触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：
（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；
（2）长期工作制的工作电流；
（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。

对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。

大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。

灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

2.3操动机构。

空气开关种类和型号意义-共享文档

空气开关种类和标注意义1、定义：空气开关就是一个断路器，负责负载线路的闭合和断开，兼有过载、短路、欠压等多种保护。

由于有这些保护作用，所以线路中可以省略保险丝、热继电器等一系列元器件，大大简化了线路复杂性，同时更安全可靠。

之所以叫空气开关，就是由于在电路通断瞬间开关中会产生电弧，而电弧会产生高温高热，容易使开关烧灼、触点溶蚀，这是非常有害的，为了消除电弧，需要有灭弧装置，利用空气作为灭弧介质的开关就称为空气开关，因为空气有一定的绝缘作用。

与之相对应，就有不是以空气为灭弧介质的开关，如应用于变电站中消灭大电流电弧的以SF6、N2或其它混合气体为介质的开关，因为空气绝缘系数不如这些气体高，使用空气介质就不能再满足大电流大电弧的灭弧需要。

2、空气开关的分类和用途空气断路器按工作额定电流的大小，分为微型断路器、塑壳断路器及框架式断路器（也称万能式断路器）。

微型断路器一般只能工作在较小的额定电流下（一般是125A及以下），多用于末端配电，家里的配电箱所用的就多是微型断路器，当然也可用于工业小电流配电，如下图5中的（1）。

塑壳断路器电流比微型断路器的电流要大，一般电流在80A～630A之间，多用于分配电能或用于不频繁的启动关闭设备，一般装于低压配电柜内。

框架断路器（万能式）通过的额定电流和分断电流是三种空气开关中最大的一种，一般800A以上的就会用到这种断路器，一般用来分配大电流及作为变压器低压侧总进线的保护用，此断路器多采用电动操作，所有性能都比前两种强，如开断短路电流能力等，功能较多，所以也称为万能断路器。

三种空开的主要区别如下表：微型断路器、塑壳式断路器、万能式（框架式）断路器的性能对照表3、空气开关外观和安装方式（1）微型DZ （装置式）系列空开（2）塑壳式空开（3）DW 型（万能式、框架式）杠杆式空开（4）DW 型（万能）智能式空开图5 空气开关正面外观脱扣器设置一般有过载、短路、欠压多数只有过流失压和分励可装设各种脱扣器以适应不同的保护要求应用范围终端用户控制和分配宜做支路开关宜做主开关操作方式一般为手动变化少多为手柄也有带电机传动机构变化多有手柄杠杆电磁铁和电动机操作，远程控制等接触防护一般一般较好维修性较难维修较难维修较方便安装方式一般为导轨卡扣式可单独安装也可装于开关柜内宜于开关柜内安装有固定式和抽屉式结构隔离性能一般一般较好短时耐受电流较小居中较大飞狐距离较小一般较大外形尺寸最小居中较大价格较低居中较高（几千，上万）4、安装：DZ系列空开一般可以直接用卡扣固定在滑轨上，塑壳式空开一般需要拧开前盖，用螺丝将后半部分固定在电气柜上，万能式空开一般有固定式和抽屉式两种安装方式。

配电控制介绍---空气开关

配电控制介绍---空气开关配电控制空气开关目录断路器与漏电保护器1断路器与漏电保护器的作用2断路器的性能参数3漏电保护开关的原理4漏电保护器的性能参数501PartOne断路器与漏电保护器认识什么是断路器与漏电保护器断路器与漏电保护器的作用有哪些空气开关1.断路器与漏电保护器断路器（又名空气开关它是有灭弧装置的）它是一种有开关作用，又能进行自动保护低压配电电器。

其作用相当于刀开关、熔断器、热继电器等电气元件的组合，主要是用来短路和过载保护的。

漏电保护器（又名剩余电流动作保护器简称RCD）可以分为以下三种：1、不带过载、短路保护，仅有漏电保护的RCD。

也称为漏电开关；2、带过载保护、短路和漏电保护的ECD，也称漏电断路器。

3、没有过载、短路保护功能，也不直接分合电路，仅有漏电报警作用，也称为漏电继电器。

1.1断路器与漏电保护器的作用空气开关（也称为微型断路器、低压断路器）可用来接通和分断负载电路，它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和、是低压配电网中一种重要的保护电器。

A。

空开首先是一个“闸刀”能控制电流的通断，可以用来控制不频繁启动的电动机B。

可以在线路电流意外超过电缆承受能力前自动断开电源，避免烧断电线，引发火灾；C。

带漏电保护的空开可以在线路或线路连接电器发生漏电、跑电时马上断开电源，防止人或动物被持续电击身亡。

这同时也减少用电浪费；D。

电压过低也会损坏电器，空开会在严重欠压是自动断开电源，防止伤害发生。

1.2、断路器性能参数家用的为DZ47-60小型断路器，适用于照明配电系统（C型）或电动机的配电系统（D型）。

主要用于交流50HZ/60HZ，额定电压至400V，额定电流至60A的电路中起过载、短路保护作用，同时也可以在正常情况下不频繁地通断装置和照明线路机械寿命：20000次额定电流：6A10A16A20A25A32A40A50A63A额定电压：23o/400VAC脱扣特性：C接线能力：适用于25mm2及以下导线。

电力人员不得不知道的—微断，塑壳，空开的区别解析

电力人员不得不知道的—微断，塑壳，空开的区别解析一、微断、塑壳、空开简述低压断路器可分为低压塑壳断路器和低压框架式断路器，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称自动空气开关。

中国国家标准GB14048.2中的几个定义1.断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。

用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。

2.塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。

塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

3.空气断路器：触头在大气压力的空气中断开和闭合的断路器，空气开关，又名空气断路器，是断路器的一种。

是一种只要电路中电流超过额定电流就会自动断开的开关。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

4.真空断路器：触头在高真空管中断开和闭合的断路器，“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。

真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。

因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。

空气开关主要有那些型号

空气开关主要有那些型号？低压断路器按灭弧介质分类，有空气断路器和真空断路器等；按用途分类，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。

配电用低压断路器按保护性能分，有非选择型和选择型两类。

非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。

选择型断路器，有两段保护、三段保护和智能化保护。

两段保护为瞬时或短延时与长延时两段。

三段保护为瞬时、短延时与长延时特性三段。

其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。

而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。

DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz 单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a 。

如何能选择家庭空气开关的型号,懂了

如何能选择家庭空气开关的型号，懂了空气开关的型号:C65/D65D代表动力，C代表照明。

一、目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。

二、工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000.（单位A）。

空开的额定电流有几安培至几百安培如10安的和600安的，但是一般的DZ47－63系列的最大电流63安，分为51016（15）202532（30）405060（63）。

要点：1、空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

例：DZ4760AC25：DZ47系列微型断路器（还有很多系列，基本都是厂家命名的）LE带漏电脱扣功能60框架等级为60AC瞬时脱扣过流倍数依照明类，如5～7或7～10倍，D为动力型10～14倍空气开关是用来保护电线及防止火灾，所以是要依据电线的大小选配的而不是依据电器的功率选配的。

1、假如空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，就会为家庭安全带来隐患。

2、所以应当先检查电线的大小，假如电线允许更大的空气开关则可以换大一点的空气开关。

1.5平方线配C10的开关；2.5平方线配C16或20的开关；4平方线配C25的开关；6平方线配C32的开关。

三、依据什么依据选择低压柜重要看空气开关（3P或4P）看看四极断路器的选用吧！属于下列情况，有必要选用四极断路器：1、有双电源切换要求的系统必需选用四极断路器以充足整个系统的维护、测试和检修时的隔离需要；2、住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；3、剩余电流动作保护器（漏电开关），必需保证所保护的回路中的一切带电导线断开，因此，对具有剩余电流动作保护要求的回路，均应选用带N极（如四极）的漏电断路器。

断路器(空气开关)常识简介

一、断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W 热水器要用C32，安装7500W、328500W热水器要用C40的空开。

（注：功率÷电压=安培，即6500W÷220V=29.55≈32A）二、产品描述◆制造厂商：施耐德梅兰日兰（法国施耐德电气）[注：当前品牌融合，产品上面的LOGO乃施耐德]◆产品系列：EA9=Easy9系列◆产品类别：R=漏电保护断路器（断路器+漏电模块）；◆分断能力：N=6000A◆极数：2=2P◆脱扣曲线（C）：保护常规负载和配电线缆◆额定电流：6A 10A 16A 20A 25A 32A 40A 50A 63A◆额定剩余动作电流：30=30mA◆可检测剩余电流类型C：C=AC类三、基本参数◆符合标准：GB16917/IEC61009；◆额定电压：（AC V）：230/400◆额定电流：（A）：6 ~ 63◆分断能力：（KA）：6◆脱扣特性：C◆额定剩余动作电流：30mA，AC类◆极数：1P+N/2/3/4P◆机械寿命：20，000次◆接线：6～32，适用于25mm2及以下导线；40～63，适用于35mm2及以下导线；◆获得CCC认证证书四、主要优点EA9R漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是最大限度地避免了误拼装漏电附件的风险。

可同时提供过载、短路、漏电保护功能。

当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。

五、选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。
