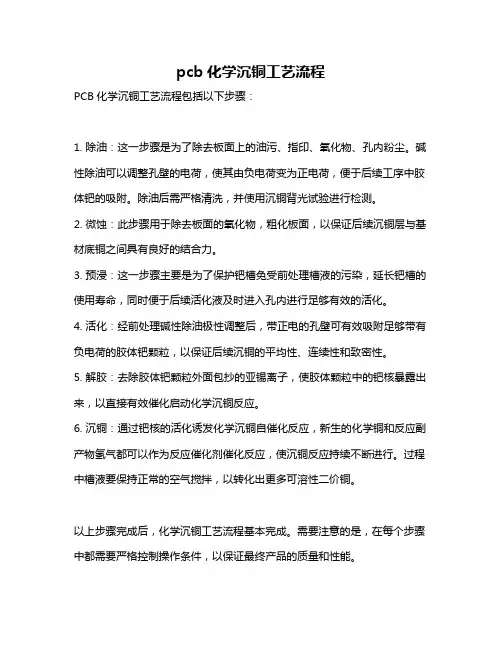

PCB化学沉铜工艺流程包括以下步骤：
1. 除油：这一步骤是为了除去板面上的油污、指印、氧化物、孔内粉尘。
碱性除油可以调整孔壁的电荷，使其由负电荷变为正电荷，便于后续工序中胶体钯的吸附。
除油后需严格清洗，并使用沉铜背光试验进行检测。
2. 微蚀：此步骤用于除去板面的氧化物，粗化板面，以保证后续沉铜层与基材底铜之间具有良好的结合力。
3. 预浸：这一步骤主要是为了保护钯槽免受前处理槽液的污染，延长钯槽的使用寿命，同时便于后续活化液及时进入孔内进行足够有效的活化。
4. 活化：经前处理碱性除油极性调整后，带正电的孔壁可有效吸附足够带有负电荷的胶体钯颗粒，以保证后续沉铜的平均性、连续性和致密性。
5. 解胶：去除胶体钯颗粒外面包抄的亚锡离子，使胶体颗粒中的钯核暴露出来，以直接有效催化启动化学沉铜反应。
6. 沉铜：通过钯核的活化诱发化学沉铜自催化反应，新生的化学铜和反应副产物氢气都可以作为反应催化剂催化反应，使沉铜反应持续不断进行。
过程中槽液要保持正常的空气搅拌，以转化出更多可溶性二价铜。
以上步骤完成后，化学沉铜工艺流程基本完成。
需要注意的是，在每个步骤中都需要严格控制操作条件，以保证最终产品的质量和性能。
化学镀铜的工艺流程

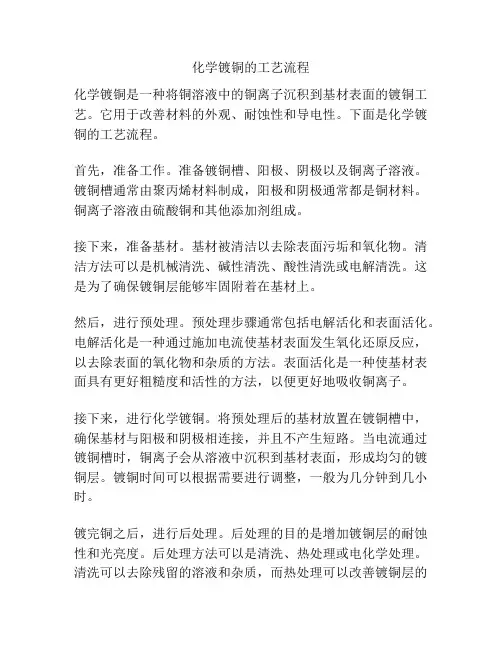

化学镀铜的工艺流程化学镀铜是一种将铜溶液中的铜离子沉积到基材表面的镀铜工艺。

它用于改善材料的外观、耐蚀性和导电性。
下面是化学镀铜的工艺流程。
首先，准备工作。
准备镀铜槽、阳极、阴极以及铜离子溶液。
镀铜槽通常由聚丙烯材料制成，阳极和阴极通常都是铜材料。
铜离子溶液由硫酸铜和其他添加剂组成。
接下来，准备基材。
基材被清洁以去除表面污垢和氧化物。
清洁方法可以是机械清洗、碱性清洗、酸性清洗或电解清洗。
这是为了确保镀铜层能够牢固附着在基材上。
然后，进行预处理。
预处理步骤通常包括电解活化和表面活化。
电解活化是一种通过施加电流使基材表面发生氧化还原反应，以去除表面的氧化物和杂质的方法。
表面活化是一种使基材表面具有更好粗糙度和活性的方法，以便更好地吸收铜离子。
接下来，进行化学镀铜。
将预处理后的基材放置在镀铜槽中，确保基材与阳极和阴极相连接，并且不产生短路。
当电流通过镀铜槽时，铜离子会从溶液中沉积到基材表面，形成均匀的镀铜层。
镀铜时间可以根据需要进行调整，一般为几分钟到几小时。
镀完铜之后，进行后处理。
后处理的目的是增加镀铜层的耐蚀性和光亮度。
后处理方法可以是清洗、热处理或电化学处理。
清洗可以去除残留的溶液和杂质，而热处理可以改善镀铜层的晶体结构和力学性能。
电化学处理是通过施加电流使镀铜层发生氧化反应，以进一步提高其耐蚀性。
最后，进行质量检查。
对镀铜层进行质量检查，包括检查镀铜层的厚度、均匀性和附着力等。
这可以使用金相显微镜、非破坏性测试等方法进行。
总结起来，化学镀铜的工艺流程包括准备工作、基材准备、预处理、化学镀铜、后处理和质量检查。
通过这个工艺流程，可以获得具有良好外观和性能的镀铜层。
化学镀铜的目的及工艺流程介绍
化学镀铜的目的及工艺流程介绍化学镀铜（Eletcroless Plating Copper）通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。
首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。
化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。
化学镀铜的主要目的是在非导体材料表面形成导电层，目前在印刷电路板孔金属化和塑料电镀前的化学镀铜已广泛应用。
化学镀铜层的物理化学性质与电镀法所得铜层基本相似。
化学镀铜的主盐通常采用硫酸铜，使用的还原剂有甲醛、肼、次磷酸钠、硼氢化钠等，但生产中使用最普遍的是甲醛。
化学镀铜的工艺流程：一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。
最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。
机械化的去毛刺方法是采用去毛刺机。
去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。
一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。
2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。
以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。
孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。
如果某些部位不清洁，就会影响化学镀铜层和印制导。
精编【工艺流程】PCB化学镀铜工艺流程解读
【工艺流程】PCB化学镀铜工艺流程解读xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentvPCB化学镀铜工艺流程解读（二）三、化学镀铜1．化学镀铜液目前应用比较广泛的配方是下表所列举的几种使用不同络合剂分类的化学镀铜液，表中配方1为洒石酸钾钠络合剂，其优点是化学镀铜液的操作温度低，使用方便，但稳定性差，镀铜层脆性大，镀铜时间要控制适当，不然由于脆性的镀铜层太厚会影响镀层与基材的结合强度。
配方2为EDTA·2Na络合剂，其使用温度高，沉积速率较高，镀液的稳定性较好，但成本较高。
配方3为双络合剂，介于两者之间。
常用的化学镀铜溶液及操作条件2．化学镀铜溶液的稳定性（1）化学镀铜溶液不稳定的原因在催化剂存在的条件下，化学镀铜的主要反应如下：在化学镀铜溶液中除上式的主反应以外，还存在以下几个副反应。
a．甲醛的歧化反应－在浓碱条件下，甲醛一部分被氧化成为甲酸，另一部分被还原成甲醇，反应式为甲醛的歧视化反应除造成甲醛过量的消耗外，还会使镀液过早的"老化"，使镀液不稳定。
b．在碱性镀铜溶液中，甲醛还原一部分Cu2+为Cu+，其反应式为反应式（5-3）所生成的Cu2O在碱性溶液中是微溶的：Cu2O+ H2O ===2Cu++2 OH-- (5-4)反应(5-4) 中出现的铜Cu+非常容易发生歧化反应2Cu+=== Cu0↓+ Cu2+ （5-5）反应式（5－5）所生成的铜是极细小的微粒，它们无规则地分散在化学镀铜液中，这些铜微粒具有催化性，如果对这些铜微粒不进行控制，则迅速地导致整个镀液分解，这是造成化学镀铜液不稳定的主要原因。
（2）提高化学镀铜溶液稳定性的措施a．加稳定剂所加入的稳定剂对Cu+有极强的络合能力，对溶液中的Cu2+离子络合能力较差，这种溶液中的Cu+离子不能产生歧化反应，因而能起到稳定化学镀铜液的作用。
PCB工艺电镀工艺一铜工艺二铜工艺流程介绍
7
PANEL PLATING PROCESS
镀铜厚度于板面上之分布
Ideal case + +
Case 1 + +
Case 2 + +
Case 3 + +
8
PANEL PLATING PROCESS
阳极遮板之功能
将电力线分布较密集处以遮板档去Cu+2行进路线，以 达到电力线分布较均匀之铜厚。
Anode Bar
Vertical Panel Plating Process
Acid dip
主成分 硫酸
维持镀铜槽酸度/去除板面氧 化
Acid Copper
主成分 硫酸/硫酸铜/氯离子/光
泽剂
镀铜槽全板电镀
Rinse x 2
主成分 软水 镀铜后水洗板面
Anti-tarnish
主成分 抗氧化剂 降低板面氧化速率
Load/Unload
厂内有硫酸与磺酸两种系列
功能：保护线路/抗蚀刻攻击
使用药品：磺酸系列 磺酸、磺酸亚 锡、 添加剂(Sat 22 及Sat 23) 硫酸系列 硫酸、硫酸亚 锡、 添加剂(Part A 及Part B)
优点:
磺酸系列:药水易管理/稳定性高
硫酸系列:成本较低
18
PATTERN PLATING PROCESS
上板 电镀锡 双水洗
清洁(酸 性脱脂)
剂
硫酸(或 磺酸)预
浸
板面烘干
双水洗 水洗 下板
微蚀剂 电镀铜ຫໍສະໝຸດ 双水洗 硫酸预浸夹具消铜
11
PATTERN PLATING PROCESS
二次铜制作图示
Dry film photo resister Panel plating Base copper
化学镀铜工艺流程解读
化学镀铜工艺流程解读一、背景介绍化学镀铜是一种利用化学方法在金属表面电化学镀铜的工艺。
通过镀铜可以提高金属表面的导电性、防腐性和美观性，使得金属制品在电子、电器、通信等行业得到广泛应用。
本文将对化学镀铜的工艺流程进行详细解读。
二、化学镀铜工艺流程化学镀铜的工艺流程通常包括以下几个步骤：1. 表面处理在进行化学镀铜之前，需要对金属表面进行处理，以确保金属表面的清洁和光滑度，提高镀铜层的附着力。
表面处理通常包括以下几个步骤：1.清洗：将金属制品浸泡在碱性清洗剂中，去除表面的油污和杂质。
2.酸洗：将金属制品浸泡在酸性溶液中，去除表面的氧化膜和其他氧化物。
3.中和：将金属制品浸泡在酸性溶液中，使其中和，以避免对后续步骤产生不良影响。
2. 镀铜液配制镀铜液是进行化学镀铜的关键。
镀铜液通常由铜盐、添加剂和混合溶液组成。
铜盐的选择是根据需要镀铜的金属材料来确定的。
添加剂的作用是调节镀铜液的性能，如控制镀铜速率和镀铜层的均匀性。
混合溶液则提供了电解液的基础，保持镀铜液的稳定性和酸碱平衡。
3. 镀铜过程镀铜过程是将金属制品浸泡在镀铜液中，通过电解的方式在金属表面形成一层铜镀层。
镀铜过程通常包括以下几个步骤：1.阳极准备：选择适当的铜材作为阳极，准备好铜阳极。
2.电解槽准备：将镀铜液倒入电解槽中，并将阳极和阴极安装好。
3.镀铜操作：将金属制品作为阴极放入电解槽中，通电开始镀铜过程。
通过控制电流密度和镀铜时间来控制铜镀层的厚度和均匀性。
4.检测和调整：通过周期性的检测镀铜层的厚度和质量，及时调整电流密度和镀铜时间，以确保镀铜过程和铜镀层的质量。
4. 后处理将金属制品从镀铜液中取出后，还需要进行后处理，以提高铜镀层的质量和耐腐蚀性。
后处理通常包括以下几个步骤：1.水洗：将金属制品用清水冲洗，去除残留的镀铜液。
2.烘干：将金属制品放入烘干器中，用热风或其他方式将金属制品表面的水分蒸发干净。
3.清洗：将金属制品再次浸泡在清洁溶液中，去除可能残留的污染物。
{生产工艺流程}化学镀铜工艺流程简要解读
{生产工艺流程}化学镀铜工艺流程简要解读化学镀铜是一种通过化学方法，在金属或非金属表面上沉积一层铜膜的工艺。
它通常包括以下流程：表面准备、镀前处理、镀铜、清洗、后处理和检验。
1.表面准备：在进行化学镀铜之前，首先需要对工件表面进行准备。
这一步骤的目的是去除表面的污垢和氧化物，以便能够更好地与铜液发生反应。
通常会使用化学溶剂、酸洗或表面活化剂等方法进行清洗。
2.镀前处理：在表面准备之后，工件需要进行镀前处理，以增加铜膜的附着力并提高镀层的质量。
镀前处理的方法包括磨光、电解处理和酸洗等。
磨光可以消除表面不平整，电解处理可以改善表面的电化学性质，酸洗则可以进一步清除表面的杂质和氧化物。
3.镀铜：镀铜是化学镀铜工艺的核心环节，利用电化学原理，在工件表面上沉积一层铜膜。
镀铜的过程中，需要一个含铜离子的电解液（通常为硫酸铜溶液），以及用作阳极的铜板。
工件通过电流控制被镀的时间和铜膜的厚度。
4.清洗：在完成镀铜之后，工件需要进行清洗，以除去表面残留的铜离子和电解液。
清洗一般使用水或其他合适的溶剂进行，同时还可以添加一些表面活化剂，以提高清洗效果。
5.后处理：在清洗之后，工件可以进行一些后处理步骤，以提高镀铜层的物理和化学性质。
后处理的方法包括热处理、喷漆或镀一层保护性的涂层，以增加镀铜层的耐腐蚀性和耐磨性。
6.检验：最后一步是对镀铜工件进行检验。
这一步骤是为了确保镀铜层的质量满足要求。
常见的检验方法有外观检查、厚度测量、耐蚀性测试等。
只有通过检验的工件才能进入下一个工艺环节或交付给客户使用。
总之，化学镀铜是一种常用的表面处理工艺，用于给金属或非金属表面镀上一层铜膜。
这一工艺的核心环节是镀铜，在这个过程中，需要对工件进行表面准备、镀前处理、镀铜、清洗、后处理和检验等工序。
通过这些步骤的处理，可以获得质量良好、表面光滑均匀的镀铜层，增加工件的耐腐蚀性和美观性。
PCB线路板的电镀铜工艺
PCB线路板的电镀铜工艺一.电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二.工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三.流程说明：(一)浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;②酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;③此处应使用C.P级硫酸;(二)全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统;③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。
化学镀铜的工艺流程
化学镀铜的工艺流程
《化学镀铜的工艺流程》
化学镀铜是一种将铜沉积在其他材料表面的工艺，通常用于增加导电性、增强耐腐蚀性和美化表面。
下面是化学镀铜的工艺流程：
1. 清洗：首先，需要将待镀铜的物品进行清洗，以去除表面的油脂、污垢和其他杂质。
清洗可以使用碱性清洁剂或者有机溶剂来完成。
2. 酸洗：清洗后的物品需要进行酸洗，以去除氧化层和其他表面污染物。
通常使用稀硫酸或稀盐酸来进行酸洗，确保表面完全清洁。
3. 洗涤：酸洗完成后，需要对物品进行彻底的洗涤，以去除酸洗液和其他残留的化学物质。
4. 化学镀铜：将清洗和酸洗后的物品浸入含有铜离子的电镀槽中，通过电化学反应将铜沉积在表面上。
通常使用化学还原剂来还原铜离子，并在合适的电流密度下进行电镀。
5. 漂洗：化学镀铜后，需要进行漂洗，以去除残留的化学镀铜液。
6. 抛光：最后，可以对化学镀铜的物品进行抛光，以提高其表面光洁度和美观度。
通过以上工艺流程，可以获得均匀、致密的镀铜层。
化学镀铜工艺流程不仅适用于金属材料，也适用于塑料、陶瓷等非金属材料，可以满足不同材料的表面处理需求。
化学镀铜工艺流程解读
化学镀铜工艺流程解读化学镀铜是一种常用的金属表面处理技术，通过在金属表面涂覆一层铜薄膜，可以提高材料的导电性、耐腐蚀性和美观度。
本文将对化学镀铜工艺流程进行详细解读。
一、工艺概述化学镀铜工艺是利用电解质中铜离子的还原作用在金属表面形成铜层的过程。
该工艺相对于真空镀铜而言，成本低、操作简便，常用于电子、电器、通信等行业。
二、工艺流程1. 表面准备在进行化学镀铜之前，首先需要对金属表面进行准备工作。
这包括去除表面的污垢、油脂和氧化层。
一般采用化学腐蚀剂进行酸洗或溶液浸泡的方式，确保金属表面干净，以便铜层附着。
2. 预处理在表面准备后，需要进行一系列的预处理步骤，以提高镀铜效果。
其中常用的预处理方法包括活化处理、催化剂处理和敏化剂处理。
活化处理主要是通过酸浸、碱洗等手段去除表面氧化层，提高金属表面的可镀性。
催化剂处理利用一种特殊的化学液体，使金属表面产生催化层，促进铜离子的还原。
敏化剂处理则是为了增强催化剂的效果，提高铜层的附着力和均匀性。
3. 镀铜预处理完成后，金属样品进入化学镀铜槽中进行镀铜处理。
镀铜槽中含有铜离子和其他辅助剂，通过电流的作用，铜离子被还原成金属铜，沉积在金属表面形成铜层。
镀铜的过程中需要控制电流密度、温度和镀铜时间等因素，以获得理想的镀层厚度和质量。
4. 后处理镀铜完成后，需要进行一些后处理工作。
通常包括清洗、除漆和抛光。
清洗是为了去除残留的电解质和杂质，确保铜层的纯净度。
除漆则是为了去除镀铜过程中可能产生的涂层或污渍，使铜层表面更加平整。
抛光可以进一步改善铜层的外观，提高光亮度。
三、工艺控制在化学镀铜工艺中，需要进行一定的工艺控制，以保证镀层的质量和一致性。
其中关键的工艺参数包括电流密度、温度、PH值和镀铜时间。
电流密度控制决定了铜层的厚度和均匀性，温度控制可以影响镀铜速度和结晶形态，PH值控制可以调节溶液中铜离子的浓度和还原性，而镀铜时间则是决定铜层厚度的重要因素。
四、应用领域化学镀铜工艺广泛应用于电子、电器、通信等领域。
PCB化学镀铜工艺流程
PCB化学镀铜工艺流程产品检验标准2010-02-03 18:26:16 阅读4 评论0 字号：大中小订阅PCB化学镀铜工艺流程解读（一）化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。
首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。
化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。
PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。
最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。
机械化的去毛刺方法是采用去毛刺机。
去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。
一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。
2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。
以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。
孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。
如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。
最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。
PCB化学镀铜工艺流程
PCB化学镀铜工艺流程1.表面准备在进行化学镀铜之前，首先需要对PCB表面进行准备。
这包括清洗和去除表面油污、氧化物和其他杂质。
常见的清洗方法包括碱性清洗、酸性清洗和超声波清洗。
2.激活剂涂覆在表面准备完成后，需要涂覆一层激活剂。
激活剂可以在PCB表面形成一层金属离子吸附层，有助于化学镀铜液中的铜离子的吸附和沉积。
常用的激活剂有活化铜和钯。
3.化学镀铜将PCB放入化学镀铜槽中，化学镀铜液通过外加电流在PCB表面形成均匀的铜层。
化学镀铜液通常由含有铜离子和相关添加剂的溶液组成。
铜离子通过电子传递从溶液中还原到PCB表面，并与激活剂层上的金属离子结合形成金属铜层。
4.沉积时间控制化学镀铜的沉积时间是一个重要的参数，它决定了镀铜层的厚度。
沉积时间过长会导致铜层过厚，容易出现缺陷和应力集中。
沉积时间过短则会导致铜层过薄，不利于电流传导和耐蚀性。
5.清洗和除脂化学镀铜完成后，需要对PCB进行清洗和除脂。
这可以去除化学镀铜过程中残留的化学药剂和其他杂质，保证PCB表面的干净。
6.表面处理化学镀铜完成后，还需要进行表面处理，以防止镀铜层氧化和腐蚀。
常见的表面处理方式包括防氧化处理和涂覆保护漆。
7.检测和质量控制最后，对化学镀铜后的PCB进行检测和质量控制。
这包括检查铜层的厚度、均匀性和附着力等。
必要时还可以进行X射线检测、显微镜观察和电测等。
总结：PCB化学镀铜工艺流程涉及表面准备、激活剂涂覆、化学镀铜、沉积时间控制、清洗和除脂、表面处理以及检测和质量控制等步骤。
这些步骤的正确操作和控制对于获得良好的镀铜层质量和PCB性能非常重要。
同时，严格的质量控制和检测可以确保PCB的可靠性和耐用性。
PCB化学镀铜工艺
PCB化学镀铜工艺(一)化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。
首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。
化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。
PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。
最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。
机械化的去毛刺方法是采用去毛刺机。
去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。
一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。
2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。
以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。
孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。
如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。
最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。
PCB化学镀铜工艺流程解读
PCB化学镀铜工艺流程解读1.准备工作：在进行化学镀铜之前，需要准备一个干燥且无油污的印刷电路板。
一般通过去除油污、清洗、脱脂等步骤来完成准备工作。
2.除锈处理：在准备好的印刷电路板上涂覆一层除锈剂。
除锈剂会溶解表面的氧化铜，使得铜基材表面更容易被导电铜涂层覆盖。
3.化学镀铜处理：将准备好的印刷电路板浸泡在含有化学镀铜液的槽中。
在槽中，有两个极板，一个正极板(被镀件电极)和一个负极板(作为阴极)。
通过施加一定的电流，使得金属离子在正极板上还原并沉积成为金属铜。
4.电解液重置：在化学镀铜处理完成后，需要将电解液中的金属离子浓度恢复到初始状态，以便下一次的处理。
通常是通过电解液的过滤或补充金属离子来实现。
5.清洗与去除阻焊：在化学镀铜处理完成后，需要对印刷电路板进行清洗，以去除可能残留在表面的污垢和化学剂。
同时，如果印刷电路板上有阻焊层，在此步骤也需要去除阻焊层。
6.检测与修复：在完成清洗和去除阻焊后，需要对印刷电路板进行检测，以发现可能存在的缺陷，如导线断路、短路等。
对于发现的问题需要进行修复处理。
7.镀金：在完成检测和修复后，如果需要在印刷电路板的一些区域镀金，可以通过电化学方法将金属离子沉积在该区域上。
8.最终清洗和检测：在完成镀金后，需要对印刷电路板进行最后的清洗，以确保表面干净无油污。
同时还需要进行一次终检，以确保电路板的质量满足要求。
总结：PCB化学镀铜工艺流程是一个多步骤的过程，通过这些步骤，可以在印刷电路板上形成一层铜薄膜，提高导电性和保护电路。
每个步骤都非常重要，需要严格控制工艺参数和操作条件。
只有有效地执行每个步骤，才能得到高质量的印刷电路板。
化学镀铜工艺流程
化学镀铜工艺流程嘿，咱今儿就来讲讲这化学镀铜工艺流程！你可别小瞧了这玩意儿，它就像是一场奇妙的魔法之旅呢！首先啊，得把要镀铜的物件儿好好地清洗干净，就好像给它洗个舒舒服服的澡，把身上的脏东西都洗掉，这样铜才能更好地附着上去呀。
这一步可重要啦，要是没洗干净，那后面的效果可就大打折扣咯！然后呢，就把这干净的物件儿放进专门的镀液里。
这镀液就像是一个神奇的魔法池，能让铜在物件儿上慢慢生长呢。
在这个过程中啊，温度、浓度啥的都得控制好，就跟做饭掌握火候一样，多一分少一分都不行呢。
接着呀，就眼睁睁地看着铜一点一点地在物件儿上长出来啦。
这感觉可奇妙了，就好像看着一颗小树苗慢慢长成参天大树。
这个时候可不能着急，得耐心等待，让铜好好地长结实咯。
等铜长到差不多了，就得把物件儿捞出来啦。
这就好比从果园里摘下成熟的果子一样。
捞出来之后，还得给它再冲洗一下，让它变得干干净净、闪闪发亮的。
你想想看啊，原本普普通通的物件儿，经过这么一番化学镀铜的工艺流程，就变得金光闪闪啦，是不是很神奇？这就像是灰姑娘穿上了水晶鞋，一下子变得光彩照人了呢！而且啊，这镀上去的铜不仅好看，还能起到保护物件儿的作用呢，就像给它穿上了一层坚固的铠甲。
在实际操作中，可不能马马虎虎的哟！每一个步骤都得认真对待，不然出了岔子，那可就前功尽弃啦。
这就好比建房子，要是哪一块砖没砌好，整座房子都可能不稳呢。
所以说呀，化学镀铜工艺流程虽然看似简单，里面的门道可多着呢！咱可得好好研究，把它掌握得透透的。
这样才能让我们的物件儿变得美美的，发挥出它们最大的作用呀！怎么样，是不是对这化学镀铜工艺流程有了更深的了解啦？。
PCB电镀工艺介绍
线路板的电镀工艺,大约可以分类:酸性光亮铜电镀、电镀镍/金、电镀锡,文章介绍的是关于在线路板加工过程是,电镀工艺的技术以及工艺流程,以及具体操作方法.二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级逆流漂洗→浸酸→镀锡→二级逆流漂洗→逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：(一)浸酸C.将槽液转移到备用槽内，加入1-3ml/L的30%的双氧水，开始加温，待温度加到65度左右打开空气搅拌，保温空气搅拌2-4小时；D.关掉空气搅拌，按3?5克/升将活性碳粉缓慢溶解到槽液中，待溶解彻底后，打开空气搅拌，如此保温2?4小时；E.关掉空气搅拌，加温，让活性碳粉慢慢沉淀至槽底；F.待温度降至40度左右，用10um的PP滤芯加助滤粉过滤槽液至清洗干净的工作槽内，打开空气搅拌，放入阳极，挂入电解板，按0。
2-0。
5ASD电流密度低电流电解6?8小时，G.经化验分析，调整槽中的硫酸，硫酸铜，氯离子含量至正常操作范围内；根据霍尔槽试验结果补充光剂；H.待电解板板面颜色均匀后，即可停止电解，然后按1-1。
5ASD的电流密度进行电解生膜处理1-2小时，待阳极上生成一层均匀致密附着力良好的黑色磷膜即可；I.试镀OK.即可；⑤阳极铜球内含有0。
3?0。
6%的磷，主要目的是降低阳极溶解效率，减少铜粉的产生；⑥补充药品时，如添加量较大如硫酸铜，硫酸时；添加后应低电流电解一下；补加硫酸时应注意安全，补加量较大时（10升以上）应分几次缓慢补加；否则会造成槽液温度过高，光剂分解加快，污染槽液；⑦氯离子的补加应特别注意，因为氯离子含量特别低（30-90ppm）,补加时一定要用量筒或量杯称量准确后方可添加；1ml盐酸含氯离子约385ppm，⑧药品添加计算公式：硫酸铜（单位：公斤）=（75-X）×槽体积（升）/1000硫酸（单位：升）=（10%-X）g/L×槽体积（升）或（单位：升）=（180-X）g/L×槽体积（升）/1840盐酸（单位：ml）=（60-X）ppm×槽体积（升）/385(三)酸性除油①目的与作用：除去线路铜面上的氧化物，油墨残膜余胶，保证一次铜与图形电镀铜或镍之间的结合力②记住此处使用酸性除油剂，为何不是用碱性除油剂且碱性除油剂除油效果较酸性除油剂更好？主要因为图形油墨不耐碱，会损坏图形线路，故图形电镀前只能使用酸性除油剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB化学镀铜工艺流程解读（一）
化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。
首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。
化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。
PCB孔金属化工艺流程如下：
钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干
一、镀前处理
1．去毛刺
钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。
最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。
机械化的去毛刺方法是采用去毛刺机。
去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。
一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。
2．整孔清洁处理
对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。
以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。
孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。
如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。
最常用的清洗液及操作条件列于表如下：
3．覆铜箔粗化处理
利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。
以往粗化处理主要采用过硫酸盐或酸性氯化铜水溶液
进行微蚀粗化处理。
现在大多采用硫酸/双氧水（H
2SO
4
/H
2
2
）其蚀刻速度比较恒
定，粗化效果均匀一致。
由于双氧水易分解，所以在该溶液中应加入合适的稳定剂，这样可控制双氧水的快速分解，提高蚀刻溶液的稳定性使成本进一步降低。
常用微蚀液配方如下：
硫酸H2SO4 150~200克/升
双氧水H202 40~80毫升/升
常用稳定剂如下：
稳定剂化合物添加量蚀刻铜速率双氧水H202分解率
C2H5NH 2 10g/l 28% 1.4mg/l.min
n-C4H9NH2 10ml/l 232% 2.7 mg/l.min
n-C8H17NH2 1 ml/l 314% 1.4mg/l.min
H2NCH2NH2 10g/l 2.4 mg/l.min
C2H5CONH2 0.5 g/l 98% /
C2H5CONH2 1 g/l 53% /
不加稳定剂 0 100% 快速分解
我们以不加稳定剂的蚀刻速率为100%，那么蚀刻速率大于100%的为正性加速稳定剂，小于100%的为负性减速稳定剂。
对于正性的加速稳定剂不用加热，在室温（25度C）条件下就具有较高的蚀刻速度。
而负性减速稳定剂，必须加热使用才能产生微蚀刻铜的效果。
应注意新开缸的微蚀刻液，开始蚀刻时速率较慢，可加入4g/l硫酸铜或保留25%的旧溶液。
二、活化
活化的目的是为了在基材表面上吸附一层催化性的金属粒子，从而使整个基材表面顺利地进行化学镀铜反应。
常用的活化处理方法有敏化—活化法（分步活化法）和胶体溶液活化法（一步活化法）。
1．敏化－活化法（分步活化法）
（1）敏化处理
常用的敏化液是氯化亚锡的水溶液。
其典型配方如下：
氯化亚锡（Sncl2.2H2O）30~50g/L
盐酸50~100ml/L
锡粒3~5g/l
配制时先将水和盐酸混合，然后加入氯化亚锡边搅拌使其溶解。
锡粒可防止Sn2+氧化。
敏化处理在室温下进行，处理时间为3~5min，水洗后进行活化处理。
（2）活化处理
常用的离子型活化液是氯化钯的溶液，其典型配方如下：
氯化钯pdCl20. 5~1g/L
盐酸5~10ml/L
处理条件－室温，处理1~2min
敏化－活化法的溶液配制和操作工艺简单，在早期的印制板孔金属化工艺中曾得到广泛应用。
这种方法有二个主要缺点：一是孔金属化的合格率低，在化学镀铜后总会发现有个别孔沉不上铜，其主要有二个方面的原因，其一是Sn+2离子对环氧玻璃的基体表面湿润性不是很强，其二是Sn+2很易氧化特别是敏化后水洗时间稍长，Sn+2被氧化为Sn+4，造成失去敏化效果，使孔金属化后个别孔沉不上铜。
二是化学镀铜层和铜箔的结合力差，其原因是在活化过程中，活化液中贵金属离子和铜箔间发生置换反应，在铜表面上形成一层松散的金属钯。
如果不去除会影响沉铜层和铜箔间的结合强度。
在多层连接以及图形电镀法工艺中，这种缺陷已经成为影响印制板质量主要矛盾，现在是用螯合离子钯分步活化法来解决这些问题，现在用得也比较少。
2．胶体钯活化法（一步活化法）
（1）配方
常用的胶体钯活化液配方列于表
非常好的活性，明显地提高了化学镀铜层的质量，因此，在PCB的孔金属化工艺中，得到了普遍应用。
表中的配方1是酸基胶体钯，由于其盐酸含量高，使用时酸雾大且酸性太强对黑氧化处理的多层
内层连接盘有浸蚀现象，在焊盘处易产生内层粉红圈。
活化液中钯含量较高，溶液费用大，所以已很少采用。
配方2是盐基胶体钯。
在盐基胶体钯活化液中加入尿素，可以和Sn2+
O
‖
形成稳定的络合物［H
2NCNH
3
］SC1－
3
，防止了活化剂产生沉淀，明显地降低了盐
酸的挥发和Sn2+离子的氧化，从而提高了胶体钯活化液的稳定性。
（2）胶体钯活化液的配制方法
a．酸基胶体钯活化液—称取1g氯化钯溶解于100ml盐酸和200ml纯水的
混合液中，并在恒温水浴中保持30℃，边搅拌边加入氯化亚锡（SnCl
2•2H
2
O）2.54g
搅拌12min，然后再与事先配制好的氯化亚锡60g、盐酸200ml和锡酸钠7g的混合液溶解在一起，再在45℃的恒温水浴条件下保温3h，最后用水稀释至1L即可使用。
b．盐基胶体钯活化液－称取氯化钯0.25g，加入去离子水200ml，盐酸10ml，在30℃条件下搅拌，使氯化钯溶解。
然后加入3.2g氯化亚锡并适当搅拌，迅速倒入事先配制好的含有尿素50g、氯化钠250g、锡酸钠0.5g和水800mL的混合溶液中，搅拌使之全部溶解，在45℃条件下保温3h，冷至室温，用水稀释至1L。
（3）胶体钯处理工艺
采用胶体钯活化液按下述程序进行：
预浸处理→胶体钯活化处理→水洗→解胶处理→水洗→化学镀铜→
a．预浸处理－经过粗化处理的覆铜箔板，如果经水洗后直接浸入胶体钯活化液中进行活化处理，将会使活化液中的含水量不断增加，造成胶体钯活化液过早聚沉。
因此，在活化处理前要先在含有Sn2+的酸性溶液中进行预浸处理1~2min，取出后直接浸入胶体钯活化液中进行活化处理。
配制时应首先将盐酸与水相混
合，然后再加入SnCl
2•2H
2
O ,搅拌溶解，这样可防止SnCl
2
水解。
酸基胶体钯预浸液配方：
氯化亚锡（SnCl2.2H2O） 70~100g/L
盐酸37%（体积）200-300ml/L
盐基胶体钯预浸液配方：
SnCl2.2H2O 30g/L
HCl 30ml/l
NaCl 200g/l
O
║
H2N-C-NH2 50g/l
b．活化处理－在室温条件下处理3~5min，在处理过程中应不断移动覆铜箔板，使活化液在孔内流动，以便在孔壁上形成均匀的催化层。
c．解胶处理－活化处理后，在基材表面吸附着以钯粒子为核心，在钯核的周围，具有碱式锡酸盐的胶体化合物。
在化学镀铜前，应将碱式锡酸盐去除，使活性的钯晶核充分暴露出来，从而使钯晶核具有非常强而均匀的活性。
经过解胶处理再进行化学镀铜，不但提高了胶体钯的活性，而且也显著提高化学镀铜层与基材间的结合强度。
常用的解胶处理液是5%的氢氧化钠水溶液或1%氟硼酸水溶液。
解胶处理在室温条件下处理1~2min，水洗后进行化学镀铜。
d．胶体铜活化液简介：
明胶2g/l
CuSO4.5H2O 20g/l
DMAB（二甲胺基硼烷）5g/l
水合肼10 g/l
钯20ppm
PH 7.0
配制过程：首先分别将明胶和硫酸铜用温水（40度C）溶解后将明胶加入
至硫酸铜的溶液中，用25%H
2SO
4
将PH值调至2..5当温度为45度C时，将溶解
后DMAB在搅拌条件下缓慢加入上述的混合溶液中，并加入去离子稀释至1升，保温40~45度C，并搅拌至反应开始（约5~10分钟）溶液的颜色由蓝再变成绿色。
放置24小时颜色变成红黑色后加入水合肼，再反应有24小时后胶体溶液的PH值为7，就可投入使用。
为了提高胶体铜的活性，通常再加入少量的钯。
