隧道双侧壁导坑法施工方案资料
某隧道进口双侧壁导坑施工方案
XX隧道进口双侧壁导坑施工方案一、目的XX隧道进口DK422+816～DK423+505段中地质状况较差的大跨度地段设计施工方法为双侧壁导坑法。
本方案明确隧道双侧壁导坑开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，对于大跨度、地质条件差的隧道开挖支护进行有效控制，尽可能地减少超挖，保证隧道的开挖作业安全，保证开挖质量。
二、编制依据⑴《铁路隧道施工规范》（TB1024-2002）⑵《铁路工程施工质量验收标准应用指南》（主编：薛吉刚）⑶《客货共线铁路隧道工程施工技术指南》（TZ204-2008）⑷《双侧壁导坑工法设计图》（向莆隧参03（W）—14—1）三、适用范围XX隧道进口：部分Ⅳ级、Ⅴ级地质状况较差的围岩地段。
四、工艺原理和特点先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分的方法。
该方法主要应用于大跨度、围岩条件较差的地段。
其原理是：就是把整个隧道大断面分成左右上下6个小断面施工,每一小断面单独掘进，最后形成一个大的隧道,且利用土层在开挖过程中短时间的自稳能力，采用网状支护形式，使围岩或土层表面形成密贴型薄壁支护结构，且用中隔壁及中隔板承担部分受力。
⑴以岩体力学为基础，新奥法基本原理为依据，充分发挥围岩自承能力及支护能力，确保围岩稳定。
⑵采用多工序平行交叉作业，施工相互干扰。
⑶施工中各工序安排合理，加强洞内施工管理和围岩监控量测，当变形速率有增大趋势时，应立即采取有效措施，保证围岩和衬砌处于稳定状态。
五、双侧壁导坑施工方法1、开挖支护参数正洞：Ⅰ20a型钢钢架，间距60cm；相邻钢架采用Φ22钢筋连接，环向间距1.0m，斜向内侧布置，并焊接与钢架内侧翼缘；采用Φ50锁脚锚管，L=4.5m，壁厚3.5mm；喷射C25混凝土28cm.。
导洞：Ⅰ18工字钢，间距60cm；相邻钢架采用Φ22钢筋连接，环向间距1.0m，斜向内侧布置，并焊接与钢架内侧翼缘；采用Φ50锁脚锚管，壁厚3.5mm；超前锚杆Φ25带排气装置的注浆锚杆，L=4.5m, 纵向间距3.0m，环向间距0.4m，系统锚杆采用Φ22砂浆锚杆，L=2.5m，纵向间距0.6m,环向间距1.2m；喷射C25混凝土22cm.。
隧道双侧壁导坑法开挖施工方案
曹妃甸至天津原油管道穿越铁路顶进保护涵工程加固施工方案福州XXX高速公路二期工程隧道导坑法开挖施工方案2008.5.25目录一、编制依据 (1)二、工程概况： (1)三、施工方案： (1)四、施工质量要求标准 (4)五、机械设备及人员配备 (5)六、质量、安全、环保和职业健康保证措施 (5)七、施工进度计划及保证措施 (8)八、施工平面布置图 (9)附图1 (9)一、编制依据1.1、福州XXX高速公路二期工程XXX合同段两阶段施工图设计图纸，总监办下发的文件和要求。
1.2、《公路隧道施工技术规范》（JTJ042-94）1.3、《公路工程施工安全技术规范》（JTJ076-95）1.4、《公路工程质量检验评定标准》（JTG F80/1-2004）1.5、《公路工程国内招标文件范本》（2003年版）。
1.6、现场踏勘及调查了解的施工环境、条件等。
1.7、福建省高速公路《隧道施工标准化指南（试行）》。
二、工程概况：某隧道位于福州市XXX村境内。
左洞进口桩号为ZK8+588，设计标高为30.681米，出口桩号为ZK8+807，设计标高为25.018米，长219米，纵坡采用-2.55%；右洞进口桩号为YK8+568，设计标高为30.489米，出口桩号为YK8+832，设计标高为23.318米，长264米，纵坡采用-2.67%。
隧道洞身左右洞均位于R=2500米曲线上，隧道为双向六车道分离式隧道。
隧道建筑界限：行车道宽度为3×3.75m，左侧向宽度为0.5m，右测向宽度为1.0m，左侧设检修道宽0.75m，右侧设检修道宽1.0m，净高5m。
本分项工程里程为YK8+817~YK8+797,位于本标段某隧道右线出口；洞身围岩为残坡积土层及强风化花岗岩，呈松散结构，围岩等级为Ⅴ级，易坍塌。
本隧道区地表水不发育，地下水主要为风化带网状孔隙裂隙水和基岩裂隙水，多呈潮湿或点滴状出水。
无断裂带、涌水等其他不良地质。
双侧壁导坑法施工

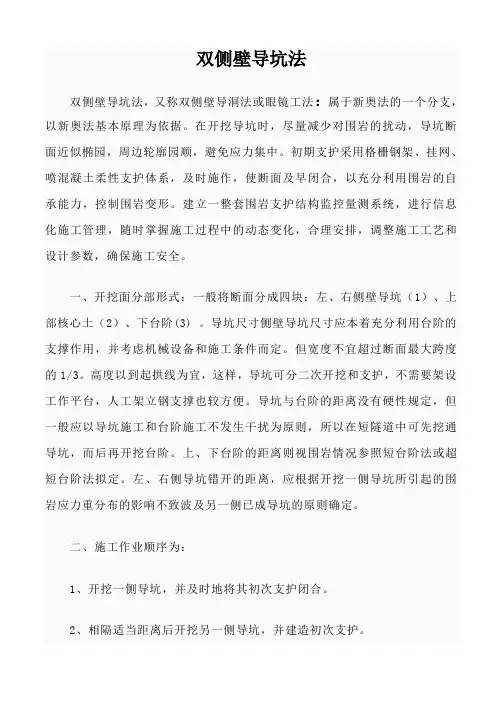

双侧壁导坑法双侧壁导坑法，又称双侧壁导洞法或眼镜工法：属于新奥法的一个分支，以新奥法基本原理为依据。
在开挖导坑时，尽量减少对围岩的扰动，导坑断面近似椭园，周边轮廓园顺，避免应力集中。
初期支护采用格栅钢架、挂网、喷混凝土柔性支护体系，及时施作，使断面及早闭合，以充分利用围岩的自承能力，控制围岩变形。
建立一整套围岩支护结构监控量测系统，进行信息化施工管理，随时掌握施工过程中的动态变化，合理安排，调整施工工艺和设计参数，确保施工安全。
一、开挖面分部形式：一般将断面分成四块：左、右侧壁导坑（1）、上部核心土（2）、下台阶(3) 。
导坑尺寸侧壁导坑尺寸应本着充分利用台阶的支撑作用，并考虑机械设备和施工条件而定。
但宽度不宜超过断面最大跨度的1/3。
高度以到起拱线为宜，这样，导坑可分二次开挖和支护，不需要架设工作平台，人工架立钢支撑也较方便。
导坑与台阶的距离没有硬性规定，但一般应以导坑施工和台阶施工不发生干扰为原则，所以在短隧道中可先挖通导坑，而后再开挖台阶。
上、下台阶的距离则视围岩情况参照短台阶法或超短台阶法拟定。
左、右侧导坑错开的距离，应根据开挖一侧导坑所引起的围岩应力重分布的影响不致波及另一侧已成导坑的原则确定。
二、施工作业顺序为：1、开挖一侧导坑，并及时地将其初次支护闭合。
2、相隔适当距离后开挖另一侧导坑，并建造初次支护。
3、开挖上部核心土，施做拱部初期支护，临时支撑设在两侧壁导坑的拱脚初期支护上。
4、开挖下台阶，施做底部（仰拱）的初期支护，使初支结构全断面闭合。
5、拆除导坑临空部分的初支结构。
6、施做二次衬砌。
三、双侧壁导坑法的优缺点：当隧道跨度很大，地表沉陷要求严格，围岩条件特别差，单侧壁导坑法难以控制围岩变形时，可采用双侧壁导坑法。
现场实测表明，双侧壁导坑法所引起的地表沉陷仅为短台阶法的1/2。
双侧壁导坑法虽然开挖断面分块多，扰动大，初期支护全断面闭合的时间长，但每个分块都是在开挖后立即各自闭合的，所以在施工中间变形几乎不发展。
双侧壁导坑法施工
a
16
第六步：分段局部破除临时支撑 （纵向3～6m），敷设防水层、绑扎 钢筋、台车就位浇筑拱部边墙及拱部 混凝土，形成封闭二衬结构。
a
18
第七步：支模（台车）浇筑中隔墙结构
开挖顺序纵断面示意图
双侧壁导坑法施工注意事项
（1）、侧壁导坑形状宜近似于椭圆形断面，导坑断面宽度宜为整
个断面的1/3。
• 2 作业条件
• 2.1 隧道开挖面必须保持在无水条件下施工， 遇有地下水时，应采取降水、注浆止水等 措施加以防治。
• 2.2 暗挖隧道开挖前地层超前支护及预加固 措施已完成。
• 2.3 开挖和运输设备准备就绪。
a
28
• 3 技术准备
• 3.1 隧道开挖前已核对地质资料，调查沿线 地下管线、构筑物及地面建筑物基础等， 并制定保护措施。
a
46
a
47
• 1.2拱架加工的焊接不得有假焊，焊缝表面不得有裂纹、 焊瘤等缺陷，钢架接头应焊接密实、焊缝饱满，接头处应 贴10×10cm钢板并焊接密实，每榀钢架加工完成后应试 拼，周边误差为±3cm，平面翘曲应小于2cm，偏差超出 规定或焊接质量达不到要求的钢架严禁使用。
a
48
• 1.3主要施工技术要求：型钢拱架和钢筋网片的钢筋种类、 型号、直径和间距等应符合设计要求。所有加工好的钢架 必须标示明确，将各单元名称用红油漆标注于钢架两侧， 如：A单元应标注“A”，临时钢架A单元应标注“临A”。
• 3.2 隧道开挖前，已根据建设单位交付的测 量资料进行核对和交接，测设平面控制点 和高程控制点等隧道测量。
• 3.3 施工组织设计和施工方案已经审批，并 对有关人员进行技术交底。
a
29
• 4 操作方法
5双侧壁导坑法开挖
3-1-5双侧壁导坑法施工工艺1 前言1.1双侧壁导坑法定义双侧壁导坑法是先开挖隧道两侧导坑，及时施作导坑四周初期支护及临时支护，必要时施作边墙衬砌，然后再根据地质条件、断面大小，对剩余部分采用二台阶或三台阶开挖的施工方法。
其开挖部序见图1-1。
图1-1开挖部序图1.2 工艺特点（1）侧壁导坑形状以近似椭圆形为好，导坑断面的宽度控制为整个断面的1/3；（2）侧壁导坑、中央部上部、中央部下部错开一定距离进行平行作业；（3）导坑开挖后及时进行初期支护及临时支护，并尽造成闭成环；（4）侧壁导坑采用短台阶法开挖，左右侧壁导坑施工可以同步进行；（5）当断面初期支护封闭成环后，监控量测显示初期支护稳定、变形很小时，方可拆除临时支护，及时施作仰拱并进行二次衬砌；（6）临时支护拆除期间要加强监控量测，一次拆除长度控制在15m以内。
1.3 适应范围适用于于Ⅴ级围岩深埋段、Ⅳ级围岩浅埋段以及断面较大的不良地质洞口工程的施工。
2双侧壁导坑法施工工艺2.1 工艺流程图其施工流程可参照图2-1。
双侧壁导坑法开挖横断面示意图图2-1 双侧壁导坑法施工流程图2.2 施工准备2.2.1 钢架准备配置钢架加工及试拼设备，准备钢架加工车间及储存棚。
2.2.2 施工用风(1) 空压机功率要求隧道施工用风应采用固定或移动空压机供风，空压机最大功率应能满足同时工作的各种风动机具的最大用风量和足够风压的要求。
（2）空压级位置要求固定式空压机站应设在洞口附近，并靠近变电站，当有多个洞口须集中供风时，可选在适中位置，但应靠近用风量较大的洞口。
空压机站应有具体的防水、降温和保温设施。
移动式空压机可根据工作面掘进距离布置在洞口或洞内，但需要做好防护措施。
（3）工作风压隧道工作面风压不应小于0.5MPa，高压凤管的直径应根据最大送风量、凤管长度、闸阀等条件计算确定。
（4）风管的安装和使用1）高压风管及接头装置的材质必须符合相关标准规定；2）高压风管应敷设平顺，接头严密，不漏风；3）在洞外地段，当凤管长度大于100m以内和温度变化较大时宜安装伸缩器，靠近空压机150m以内，凤管的法兰盘接头宜用石棉衬垫；4）长度大于1000m时，应在高压凤管最低处设置油水分离器，定时放出管中的积油和水；5）洞内高压凤管应敷设在电缆电线相对的一侧，凤管的前端至开挖面距离宜保持30~40m，并用分凤器（可自制）连接高压软凤管；6）各种闸阀在安装前应拆开清洗，阀门应进行水压强度试验，合格后方可使用；7）高压凤管在安装前应进行检查，当有裂纹、创伤、凹陷等现象不得使用，管内不得保留有残余物和其他赃物；8）高压凤管使用应有专人负责检查、养护。
隧道双侧壁导坑法施工方案
隧道双侧壁导坑法施工方案1. 引言本文档旨在介绍隧道施工中的双侧壁导坑法施工方案。
双侧壁导坑法是一种常用于隧道开挖的施工方法，它通过在隧道两侧开挖导坑，结合爆破和掘进的方式进行隧道开挖。
2. 工程背景2.1 工程概述在隧道工程中，隧道开挖是一个重要的施工环节。
双侧壁导坑法是一种高效、安全的开挖方法，可以减少对周围环境的影响，降低开挖难度，提高工程质量。
2.2 工程要求 - 隧道长度：XXX米 - 隧道直径：XXX米 - 隧道地质条件：XXX - 施工期限：XXX3. 施工原理双侧壁导坑法是一种通过在隧道两侧开挖导坑，使导坑与隧道剖面呈筒状相连，形成导坑爆破掘进的施工方法。
其主要原理包括： - 壁导坑的开挖：首先在隧道两侧开挖导坑，导坑与隧道剖面形成筒状相连，作为爆破和掘进的通道。
- 爆破：利用爆破技术对导坑进行爆破，使隧道内的岩石破碎。
- 掘进：通过机械装备和工人进行掘进作业，将破碎的岩石清除。
4. 施工步骤4.1 前期准备 - 方案制定：根据工程要求和现场实际情况，制定施工方案，并进行技术评审。
- 设备准备：准备所需的机械设备、工具和材料。
- 人员培训：对参与施工的人员进行安全培训和技术培训，确保施工人员具备必要的知识和技能。
4.2 壁导坑开挖 - 定位：根据设计要求，在隧道两侧确定导坑位置，并进行标线。
- 开挖导坑：使用挖掘机等机械设备进行导坑的开挖，确保导坑与隧道剖面形成筒状相连。
-清理坑内杂物：将导坑内的杂物、泥土等清理干净，以确保后续爆破和掘进工作的顺利进行。
4.3 爆破作业 - 钻孔布置：根据设计要求，在导坑内进行钻孔布置，确定爆破参数和钻孔位置。
- 充填炸药：将爆破装药装填至钻孔中，并进行固定和封堵，确保安全进行爆破作业。
- 爆破操作：通过遥控装置或手动引爆装药，进行爆破操作，使岩石破碎并掉落。
4.4 掘进工作 - 清理碎石：在爆破后，使用装载机、运输车等设备将破碎的岩石清理出导坑，保持导坑通畅。
隧道双侧壁导坑施工方案
隧道双侧壁导坑施工方案在隧道施工中，根据地质条件和机械设备情况，隧道设计要求，已总结出许多不同开挖方式：如全断面开挖、台阶分部开挖，单侧壁开挖、双侧壁开挖等，对于浅埋大跨度及地质条件很差的隧道，双侧壁开挖是一种较为理想的开挖法。
双侧壁导坑适用范围，适用于隧道跨度大、地质条件差，一般Ⅱ～Ⅲ围岩,地表下沉需严格控制了隧道。
一、工艺特点：1．1以岩体力学为基础，新奥法为指导，充分发挥围岩自承能力及支护能力，确保围岩稳定。
1.2、采用多工序平行交叉作业，避免施工相互干扰。
1.3、施工中各工序安排合理，加强洞内施工管理和围岩监控量测，当变形速率有增大趋势时，应立即采取有效措施，保证围岩和衬砌处于稳定状态。
二、隧道双侧壁施工方法8763 1 94 13 2 10 5开挖顺序图开挖顺序说明:（一）侧壁导坑开挖先行导坑采用微正台阶法开挖，上半断面超前2.5～3.0米,使用3～4台汽脚式凿岩机钻眼,光面焊,每循环进尺2米,配备正铲侧卸式装载机装碴,自卸汽车运输,为保证施工安全,每循环需作初期支护,侧壁和临时壁墙同时支护,根据地质条件一般采用喷锚+格栅支护,锚杆采用φ22药包锚杆,长度3～3.5米/根,间距1×1米。
格栅支撑按设计要求制作，间距1.0m/榀,每榀间以φ18钢筋纵向连接。
喷砼封闭围岩及格栅，采用多次喷射，总厚度达20厘米以上。
复喷砼要适当推迟，以不影响循环时间。
当先行导坑超前50米后，两侧导坑可同时开挖，后行导坑开挖、支护方式与先行驶导坑相同。
（二）中央部份开挖在不影响两侧壁导坑道开挖时可进行中央开挖，中央开挖也采用微正台阶法，上部台阶高2.5米,采用5台汽脚式凿岩机钻眼,短进尺弱爆破，开挖成形后及时检查断面尺寸，防止欠挖，及时施作上部支护：初喷砼、锚杆、架格栅，然后喷射砼封闭。
下部开挖可利用自制汽车台架钻眼，如果中部开挖高度太太，仰拱部份可留下以后开挖。
（三）施工工艺1．微正台阶施工流程图2．微正台阶标准作业（四）格栅闭合连接工艺双侧壁导坑由于分多次开挖，格栅支撑很难闭合成整体，为使格栅能更好地承受围岩压力，需对分部开挖联结处作加强处理，具体方法如下：加固锚杆格栅两侧接头处采用加强锚杆，长度4米/根，每榀格栅加固不少于3根，锚杆尾部与格栅焊接牢固。
隧道双侧壁导坑法开挖施工方案
福州XXX高速公路二期工程隧道导坑法开挖施工方案2008。
5。
25目录一、编制依据 (1)二、工程概况: (1)三、施工方案： (1)四、施工质量要求标准 (5)五、机械设备及人员配备 (5)六、质量、安全、环保和职业健康保证措施 (6)七、施工计划 (9)八、施工平面布置图 (10)附图： (11)一、编制依据1。
1、福州XXX高速公路二期工程XXX合同段两阶段施工图设计图纸，总监办下发的文件和要求.1.2、《公路隧道施工技术规范》（JTJ042—94）1.3、《公路工程施工安全技术规范》（JTJ076—95）1.4、《公路工程质量检验评定标准》(JTG F80/1-2004）1.5、《公路工程国内招标文件范本》（2003年版)。
1.6、现场踏勘及调查了解的施工环境、条件等.1.7、福建省高速公路《隧道施工标准化指南（试行）》。
二、工程概况:某隧道位于福州市XXX村境内。
左洞进口桩号为ZK8+588,设计标高为30。
681米，出口桩号为ZK8+807，设计标高为25.018米，长219米，纵坡采用—2.55%；右洞进口桩号为YK8+568,设计标高为30.489米，出口桩号为YK8+832，设计标高为23.318米，长264米，纵坡采用—2.67%。
隧道洞身左右洞均位于R=2500米曲线上，隧道为双向六车道分离式隧道.隧道建筑界限：行车道宽度为3×3.75m,左侧向宽度为0。
5m,右测向宽度为1.0m，左侧设检修道宽0。
75m，右侧设检修道宽1.0m，净高5m。
本分项工程里程为YK8+817～YK8+797，位于本标段某隧道右线出口; 洞身围岩为残坡积土层及强风化花岗岩，呈松散结构，围岩等级为Ⅴ级，易坍塌。
本隧道区地表水不发育，地下水主要为风化带网状孔隙裂隙水和基岩裂隙水，多呈潮湿或点滴状出水.无断裂带、涌水等其他不良地质。
三、施工方案：本隧道开挖支护按新奥法原理组织施工。
本分项段位于洞口，围岩松散，稳定性差，易产生坍塌，且为三车道大断面开挖隧道。
隧道双侧壁导坑法工程施工组织设计方案
裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计城轨14-1费跃铖1448043105康1448043136目录一、施工步骤 (2)二、施工工艺 (2)1、洞身开挖 (2)2、初期支护 (4)(1)初期支护施工程序 (4)（2）施工方法 (4)（3）湿喷法喷射砼 (4)（4）型钢拱架施工 (6)（5）钢筋网施工 (8)（6）中空锚杆、砂浆锚杆及锁脚钢管 (8)（7）超前小导管支护工艺 (8)（8）监控量测 (10)三、施工供风、供水、供电及排水方案 (11)1、施工供风及通风 (11)2、施工供水 (11)3、施工供电 (11)四、质量要求 (11)五、安全措施 (13)六、文明施工 (14)七、环保措施 (14)裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计马路河隧道进口K2+960~K2+920由于围岩为松散覆盖层、强风化及中风砂岩，局部夹泥岩，岩质极软，节理裂隙极发育，初勘物探显示岩体破碎，点滴状出水，拱顶及侧壁易坍塌，围岩级别为Ⅵ级，稳定性极差，此段除需地表加固注浆外，开挖方法拟采用双侧壁导坑开挖法。
一、施工步骤施工准备→洞口掌子面预加固→开挖平台就位→断面测量、放样→施做超前支护→按分步顺序开挖，进尺控制在1.0～1.2m→喷8cm封闭掌子面，并初喷4cm砼封闭岩面（C25砼）→出碴→找顶→架立钢架、挂网、打设锚杆→分层喷射砼直至设计厚度→开挖平台就位→施工下一循环。
二、施工工艺马路河隧道以新奥法为施工原理，K2+960~K2+920段洞身开挖采用“双侧壁导坑法”，初期支护全环采用型钢钢架，锚喷挂网支护，临时钢架采用I20b 工字钢。
1、洞身开挖“双侧壁导坑法”即延隧道两侧对称设置两处导坑，每处导坑并分上下台阶进行开挖，同时对导坑靠中线部位用I20b工字钢支护，同洞身主钢架螺栓连接牢固。
具体分部位置的断面示意图见附图2：本隧道K2+960~K2+920段施工时主要以机械开挖人工辅助为主，施做时严格控制药量。
双线隧道双侧壁导坑施工方法
双侧壁导坑开挖作业指导书一、适用条件及范围XX隧道ⅴ级围岩采用双侧壁导坑开挖法。
二、施工工艺及方法（一）施工准备1、施工测量放样。
开挖前应将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。
需爆破的应根据钻爆设计布置好炮眼。
2、钻爆设计。
岩石隧道开挖前，应根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。
其内容为：炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序，凿岩机的台数安排等。
设计图应包括：炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。
3、根据施工设计图及定型图绘制开挖施工草图。
施工草图上的中线、水平控制桩应与现场放样桩点相对应。
隧道施工为避免侵限，一般需将净空放大5cm，所以在绘制开挖草图时也应将开挖轮廓尺寸放大5cm（底部不再放大）。
而且还要根据实际，结合规范要求，预留初期支护变形量7~10cm，即开挖轮廓线还要放大7~10 cm。
4、开挖作业照明安装，钻眼机具到位，高压风水管的连接。
5、做好洞内、外排水系统，保证排水畅通。
6、规划弃碴场位置，布设出碴路线，出碴设备准备。
（二）施工工艺流程（三）施工方法1、双侧壁导坑开挖施工示意图ⅩⅩⅩⅥ9ⅥⅣⅣⅡⅡ3751Ⅷ横断面纵断面2、工艺原理采用双侧壁导坑预留核心岩柱的方法，将隧道跨度减小，大断面隧道分割成几个小的洞室分部开挖，利用核心岩住作为支撑，和初期支护一起承受、传递围岩压力，从而有效控制大断面软岩隧道开挖变形、下沉，保证施工安全。
3、施工方法采用多功能作业台架、风钻钻眼爆破分别交叉开挖左右侧壁导坑，导坑面积一般为隧道断面的1/3偏小，现场可根据实际情况调整，开挖进尺0.8-1.4米（一到两环钢架），左右侧壁导坑开挖后立即施作初期支护，然后再来分两步上下台阶开挖核心岩土，核心岩土上台阶开挖时拱部要施工超前锚杆或小导管，采用挖装机装碴，自卸汽车运碴，核心岩体开挖后及时施工仰拱初期支护，同时仰拱紧跟，采用整体混凝土衬砌。
《双侧壁导坑法施工》课件
目录
• 引言 • 双侧壁导坑法原理 • 施工前的准备 • 施工步骤与技术要点 • 常见问题与解决方案 • 工程案例分析 • 结论与展望
01
引言
介绍双侧壁导坑法
定义
双侧壁导坑法是一种隧道开挖施工方 法，通过在隧道两侧分别开挖导坑， 逐步扩大开挖面，最终形成完整的隧 道。
施工进度延误问题
总结词
施工进度延误是指在双侧壁导坑法施工过程中，由于各种原因导致施工进度未能按照计划进行，可能会影响工程 整体进度和效益。
详细述
在双侧壁导坑法施工过程中，由于地质条件复杂、施工难度大、技术要求高等原因，可能会导致施工进度延误。 此外，设备故障、材料供应不足、劳动力短缺等因素也可能影响施工进度。
03
双侧壁导坑法的原理和特点
施工工艺流程和操作要点
工程实例分析和经验总结
04
结论与展望
02
双侧壁导坑法原理
定义和特点
定义
双侧壁导坑法是一种隧道开挖施 工方法，通过在隧道两侧分别开 挖导坑，逐步扩大开挖面，最终 形成完整的隧道。
特点
双侧壁导坑法适用于大断面、长 距离的隧道施工，能够减小开挖 对围岩的扰动，控制地表沉降， 提高施工安全性。
01
02
03
现场环境评估
对施工区域的地形、地质 、水文等条件进行详细勘 查，确保施工安全。
施工条件评估
评估现场的交通、通讯、 水电等基础设施，以满足 施工需求。
施工风险评估
预测可能出现的风险，制 定应对措施，确保施工顺 利进行。
人员和设备配置
人员组织
根据工程需求，合理配置 管理人员、技术人员和施 工人员。
中间岩柱失稳问题
双侧壁导坑施工1
施工方法：洞口段类围岩地段在长管棚支护下，采用双侧壁导坑法施工。
两侧导坑超前掘进，初期支护紧跟，待双侧导坑封闭稳定后，进行拱部环形开挖，拱部开挖弃渣从导坑运出，最后开挖中部和封闭衬砌。
施工步骤如图。
1、侧壁导坑施工导坑断面开挖尺寸和形状既要考虑满足机械化作业的需要，又要尽量减少后部工序开挖的跨度，因此开挖宽度确定为4.72m，以满足单车施工运输的需要；高度确定为7.85m，在机械化施工作业高度范围内，同时又减少后部工序开挖的宽度，导坑形状靠近边墙一侧与曲墙墙背相同。
为便于施工和支护，导坑采用微台阶法施工，台阶长度2~4m ，即如图中Ⅰ部比Ⅱ部超前2~4m。
Ⅰ部采用人工手持风钻打眼，爆破后渣落至Ⅱ部，Ⅰ部少量的渣由人工翻至Ⅱ部，装载机装至自卸汽车运至洞外。
开挖进尺控制在0.8m，每天可施工2~3个循环进尺。
Ⅰ部钢拱架安装时打好锁脚锚杆，以确保在Ⅱ部开挖时初期支护的稳定。
2、拱部开挖拱部开挖采用短台阶留核心土，核心土顶宽4.0m，高2.5m。
环形开挖数量少，时间短，且便于人员操作，便于开挖后迅速架设钢拱架与侧壁导坑连接成环，将最危险的拱顶围岩临空暴露时间减至最短，从而保证上覆极薄层岩体的稳定。
由于管棚注浆效果好，围岩裂隙被浆液填充形成固结的整体，隧道拱部开挖时围岩比较稳定，没有出现坍塌现象。
3、核心体及仰拱施工核心体Ⅳ部保持与Ⅲ部开挖距离为3~5m，以利安全、支护和出渣。
核心体Ⅴ部开挖时，暂留Ⅵ部，以利隧道的稳定。
待Ⅴ部开挖一定距离后，Ⅵ部采用分段跳槽整幅宽度开挖，长度控制在3~5m ，并及时灌注仰拱混凝土。
待仰拱混凝土强度达到1.2MPa后，即可进行填充混凝土施工，填充混凝土可按隧道半幅施工，另半幅作为施工便道，待混凝土强度达到70%后作为运输通道，施工另半幅填充混凝土。
双侧壁导坑施工方法
双侧壁导坑施工方法
这双侧壁导坑施工呢，就像是给隧道施工玩了个巧妙的“分而治之”的小把戏。
你想啊，要是一下子就对整个隧道大动干戈，那得多难搞呀。
所以呢，就把隧道分成好几个小部分来施工。
双侧壁导坑就是在隧道的两侧先挖出小导坑，这就像是给隧道施工开了两个小先锋路一样。
这两个侧壁导坑先开工，它们的尺寸啊是经过精心设计的呢。
不会太大，太大了容易出危险，也不会太小，太小了干活施展不开。
施工的时候啊，就像小蚂蚁搬家一样，一点一点地把土挖出来运走。
而且在挖的时候，还得特别小心周围的岩土情况，就像照顾一个特别娇弱的小宝贝一样。
在侧壁导坑施工的时候呢，支护可是超级重要的环节。
就好比给导坑穿上一层坚固的铠甲，这样它就不会被周围的岩土给压垮啦。
一般会用一些钢材呀，混凝土之类的材料来做支护。
这个过程可得做得细致又扎实，要是有一点马虎，那后面可就麻烦大了。
等侧壁导坑挖了一段距离，有了一定的空间之后呢，就可以开始中间部分的施工啦。
中间部分就像是在两个小助手（侧壁导坑）的保护下开始动工。
这时候，也要按照严格的施工规范来，毕竟这可是整个隧道的关键部分呢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计城轨14-1费跃铖1448043105杨康1448043136目录马路河隧道进口K2+960~K2+920由于围岩为松散覆盖层、强风化及中风砂岩，局部夹泥岩，岩质极软，节理裂隙极发育，初勘物探显示岩体破碎，点滴状出水，拱顶及侧壁易坍塌，围岩级别为Ⅵ级，稳定性极差，此段除需地表加固注浆外，开挖方法拟采用双侧壁导坑开挖法。
(1)一、施工步骤 (1)二、施工工艺 (1)1、洞身开挖 (1)2、初期支护 (3)(1) 施工程序 (3)（2）施工方法 (3)（3）湿喷法喷射砼 (3)（4）型钢拱架施工 (5)（5）钢筋网施工 (7)（6）中空锚杆、砂浆锚杆及锁脚钢管 (7)（7）超前小导管支护工艺 (7)（8）监控量测 (9)三、施工供风、供水、供电及排水 (9)1、施工供风及通风 (10)2、施工供水 (10)3、施工供电 (10)4、施工排水 (10)四、质量要求 (10)五、安全措施 (12)六、文明施工 (13)七、环保措施 (13)裴家垣隧道右线出口v2-b级围岩洞身开挖施工组织设计马路河隧道进口K2+960~K2+920由于围岩为松散覆盖层、强风化及中风砂岩，局部夹泥岩，岩质极软，节理裂隙极发育，初勘物探显示岩体破碎，点滴状出水，拱顶及侧壁易坍塌，围岩级别为Ⅵ级，稳定性极差，此段除需地表加固注浆外，开挖方法拟采用双侧壁导坑开挖法。
一、施工步骤施工准备→洞口掌子面预加固→开挖平台就位→断面测量、放样→施做超前支护→按分步顺序开挖，进尺控制在1.0～1.2m→喷8cm封闭掌子面，并初喷4cm砼封闭岩面（C25砼）→出碴→找顶→架立钢架、挂网、打设锚杆→分层喷射砼直至设计厚度→开挖平台就位→施工下一循环。
二、施工工艺马路河隧道以新奥法为施工原理，K2+960~K2+920段洞身开挖采用“双侧壁导坑法”，初期支护全环采用型钢钢架，锚喷挂网支护，临时钢架采用I20b 工字钢。
1、洞身开挖“双侧壁导坑法”即延隧道两侧对称设置两处导坑，每处导坑并分上下台阶进行开挖，同时对导坑靠中线部位用I20b工字钢支护，同洞身主钢架螺栓连接牢固。
具体分部位置的断面示意图见附图2：本隧道K2+960~K2+920段施工时主要以机械开挖人工辅助为主，施做时严格控制药量。
开挖平台一律使用自制整体移动式操作平台。
爆破孔采用风动YT-28风动凿岩机，一字形合金钻头，孔径φ40mm，爆破采用二号岩石乳化炸药，起爆方式均采用非电毫秒雷管分段起爆。
出碴用侧翻式装载机或小型扒碴机装车，10～15T自卸汽车运至弃碴场，凿顶及危石排除用反铲挖掘机施作。
施工工序：（1、⑴利用洞口导向措施或洞身上一循环架立的钢架施作隧道洞身，侧壁导坑纵向超前支护。
⑵开挖1部，同时，每进尺0.8m,掌子面喷8cm厚混凝土封闭。
⑶施作1部导坑周边的初期支护和临时支护，架立钢架（包括导坑的竖向临时钢架及底部临时横撑），并设置锁脚钢管，钻设径向锚杆，台阶底部和竖向临时钢架间及时喷射20ｃｍ混凝土封闭。
⑷复喷混凝土至设计厚度。
（2、⑴开挖２部，同时，每进尺0.8ｍ，掌子面喷８ｃｍ厚混凝土封闭。
⑵施作２部导坑周边的初期支护和临时支护，架立钢架（包括导坑的临时钢架），钻设径向锚杆。
⑶复喷混凝土至设计厚度。
（3、开挖３部并施作导坑周边的初期支护和临时支护，步骤及工序同１。
（4、开挖４部并施作导坑周边的初期支护和临时支护，步骤及工序同２。
（5、⑴开挖５部，喷８ｃｍ厚混凝土封闭掌子面（下一循环拱部超前支护掌子面处）。
⑵拱部架设拱部钢架，钻设径向锚杆，复喷混凝土至设计厚度。
（6、⑴开挖６部．喷８ｃｍ厚混凝土封闭掌子面（下一循环拱部超前支护掌子面处）。
⑵拱部架设拱部钢架，钻设径向锚杆，复喷混凝土至设计厚度。
（7、⑴两台阶法施工第７、８部。
⑵喷８ｃｍ厚混凝土封闭掌子面。
⑶导坑底部安设钢架封闭成环，复喷混凝土至设计厚度。
（8、逐步拆除临时钢架，灌筑Ⅸ部仰拱。
（9、灌筑Ⅹ部隧底填充。
（10、根据监控量测结果分析，待变形收敛后或根据需要，利用衬砌模板台车一次性灌筑Ⅺ部二次衬砌（拱墙衬砌一次施作）。
（11、双侧壁导坑法施工注意事项：（1）、隧道应坚持“弱爆破、短进尺、强支护、早封闭、勤测量”的原则。
（2）、开挖方式均采用弱爆破或人工开挖。
爆破时严格控制炮眼深度及装药量。
（3）、工序变化处之钢架（或临时钢架）应设锁脚钢管，且必须对锁脚钢管注浆，以确保钢架基础稳定。
（4）、当现场导坑开挖孔径及台阶高度进行适当调整时，应保证侧壁导坑临时支护与主体洞身钢架连接牢固，横向钢支撑可根据监控量测结果适当调整其位置，并考虑侧壁导坑自身的稳定及施工的便捷性。
（5）、钢架之间纵向连接筋应按要求设置，及时施作并连接牢固。
（6）、临时钢架的拆除应等洞身主体结构初期支护施工完毕并稳定后，方可进行。
（7）、施工中应按有关规范及标准图的要求，进行监控量测并及时反馈结果，分析洞身结构的稳定，为支护参数的调整，灌筑二次衬砌的时机提供依据。
2、初期支护(1) 施工程序施做超前支护→掌子面喷8cmC25砼→找顶→洞身岩面初喷4cmC25砼→架设钢架→挂设钢筋网→打设径向锚杆→复喷C30素纤维砼至设计厚度→检查验收。
（2）施工方法喷射砼采用湿喷施工工艺，建议采用TK500型湿喷机。
混凝土采用C30素纤维混凝土，混凝土在拌合站集中拌合。
钢拱架在加工厂集中加工，汽车倒运到洞内，现场机械配合人工架设。
锚杆采用TY-28风钻钻孔，人工安装，注浆前吹洗孔内残碴，并采用注浆泵压注浆，保证灌浆饱满。
φ22锚杆尾与钢架焊接牢固，并设置垫板和螺母。
φ8钢筋网在加工场加工成型，现场人工辅助机械安装，钢筋网片大小按1.4m×2.0m规格加工，安装时用电焊点焊固定在钢架及锚杆外露头上，以防喷射砼时晃动。
网片间搭接长度不小于一个网格。
超前小导管采用φ42壁厚4mm热轧无缝钢花管制作，加工厂统一加工，长4m，前端10cm做成锥形，并在管体上按15*15cm间距钻10mm眼孔，梅花形布置，尾部30cm为止浆段不钻孔。
（3）湿喷法喷射砼①喷射混凝土所用的原材料应符合以下要求：水泥：采用普通硅酸盐42.5号水泥。
骨料：细骨料采用河砂，细度模数应大于2.5，含泥量不大于3%；粗骨料采用坚硬耐久的碎石，粒径5～16mm，含泥量不大于1%。
外加材料：所使用聚脂纤维、钢纤维为经过检验的合格产品。
外加剂：所使用的外加剂符合国家规定，速凝剂要求初凝时间不大于5min，终凝时间不大于10min。
②喷射砼前的准备工作1)喷射砼前撬去掌子面危石和欠挖处理。
用高压水、高压风清除杂物，用高压水冲洗表面。
遇到表面水量大时，采取措施将水集中引排。
2)施工所需的机具设备及原材料均已准备，并且机具设备能够正常运行，原材料经检验合格，粗骨料加工拌和前要再次过筛，以防止超径骨料混入，造成堵塞。
细骨料堆放在防雨料库，以控制含水量，且数量满足施工需要。
3)机电检查：喷前进行电器及机械设备检查和试转，检查各部分连接是否符合要求，在施工作业场所配备充足照明及通风设备。
③湿喷法施工工艺喷射混凝土施工程序图如下所示：施工准备劳、材、机准备风、水、电准备断面检查清洗岩面混凝土制备混凝土运输砼运输湿喷机初喷复喷先墙后拱、分层、分区进行S形运动螺旋状喷射首层着重填平、补齐质量检查强度检验：压试件结束喷射机械安设调整好后，先注水、通风，清除管道内杂物，清除掌子面杂物尘埃。
喷射混凝土大堆料要储放于储料棚内，避免露天堆放、淋雨、环境污染和倒运材料而引起的泥污染集料，引起堵管和强度降低等现象。
喷射前，先开风，再送料，后开速凝剂阀门，以易粘结、回弹小、表面湿润光泽为准。
严禁随意增加速凝剂和防水剂掺量，尽量用新鲜的水泥，存放较长时间的水泥将会影响喷射混凝土的凝结时间。
喷射机的工作风压严格控制在0.3～0.5Mpa范围内。
严格控制好喷嘴与受喷面的距离和角度。
喷嘴与受喷坡面垂直，有钢筋时角度可调至70°左右，喷嘴与受喷坡面距离控制在0.8-1.2m范围内。
喷射顺序自下而上，料束呈旋转轨迹运动，旋转半径30cm，一圈压半圈，纵向按蛇形状布设。
喷射过程中应及时检查混凝土的回弹率和实际配合比。
喷射混凝土的回弹率：边墙不应大于15%，拱部不应大于25%。
喷射层厚度边墙7～10cm，拱部5～7cm，厚度过大会削弱混凝土颗粒间的凝聚力，促使喷层因自重过大而脱落，或拱顶处与围岩面间形成空隙；如果一次喷射厚度过小，则粗骨料容易回弹，后一层与前一层喷射时间间隔12－20min。
影响喷层厚度的主要原因是混凝土坍落度、速凝剂的作用效果和气温。
喷射混凝土厚度采用预埋钢筋法测设，不够设计厚度的重新加喷补够。
湿喷法施工工艺框图喷射混凝土终凝2h后，对喷射混凝土进行养护，喷射混凝土由专人湿润养护，养护时间不小于14天，以减少由于水化热引起的开裂，若发现裂纹用红油漆作上标识，进行观察和监测，确定其是否继续发展并找出原因进行处理。
对不再发展的裂纹，采取在其附近加设土钉或加喷一层混凝土的办法处理，以策安全。
（4）型钢拱架施工①钢架的制作型钢拱架在洞外的钢筋加工厂内进行加工，加工前先按1∶1的比例进行放样，确定主要杆件的下料尺寸。
型钢拱架利用型钢弯曲机弯曲成型，而后焊接接头钢板并进行试拼，经检查加工拱度满足要求后存放于构件场内备用。
拱架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷，钢架接头应焊接密实、焊缝饱满，接头处应贴10×10cm钢板并焊接密实，每榀钢架加工完成后应试拼，周边误差为±3cm，平面翘曲应小于2cm，偏差超出规定或焊接质量达不到要求的钢架严禁使用。
型钢拱架在洞外分片堆放，上盖下垫，在洞内安装时，使型钢拱架与隧道中心线垂直，最后焊接连接筋，使钢架成为一个整体。
主要施工技术要求：立设型钢拱架、挂网、打设锚杆应在隧道开挖初喷4cm混凝土后进行；型钢拱架和钢筋网片的钢筋种类、型号、直径和间距等应符合设计要求。
所有加工好的钢架必须标示明确，将各单元名称用红油漆标注于钢架两侧，如：A单元应标注“A”，临时钢架A单元应标注“临A”。
钢架安装流程图如下：型钢拱架利用平板车运进洞内，人工配合机械进行安装。
立拱时各节钢架联结牢固、位置正确，脚板间设橡胶垫板。
钢架安装必须严格按照设计间距0.4m一榀进行架设。
每榀钢架安装时，要认真定位，不偏、不斜，轮廓要符合设计要求。
对型钢拱架的加工误差及变形值应采取有效措施加以控制，严禁采用热加工，避免降低钢架强度及刚度。
安装时使段与段之间的连接板结合紧密，不留有缝隙。
安装前应彻底清除底脚下的虚碴及杂物。
底脚标高不足时，不得用洞碴回填，必要时可用混凝土加固基底。
确保钢架底脚置于牢固的基础上。
