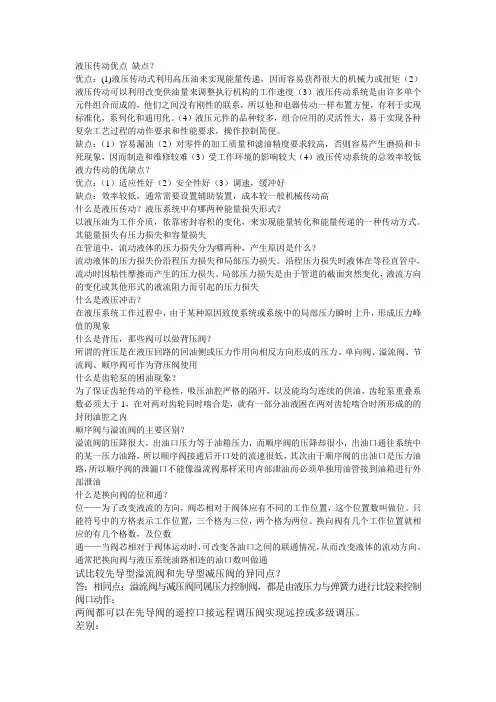

液压传动优缺点

浅谈液压传动的优缺点

机械设备中常用的传动方式有：机械传动、电气传动、气压传动、液压传动等几种类型。随着科学技术的发展，在大型机械设备中，各种传动方式相互配合，发挥其优越性来提高设备性能。液压传动与其他传动方式相比具有明显的优缺点。

一、液压传动的优点

1、能输出大的推力或大转矩，可实现低速大吨位传动，这是其它传动方式

所不能比的突出优点；

2、液压传动能在大范围内很方便的实现无极调速（调速比范围可达2000），

且可在系统运行过程中调速；

3、在相同功率条件下，液压传动装置体积小、重量轻、结构紧凑；

4、液压传动能使执行元件运动均匀稳定没有换向冲击，反应快可实现快速

启动、制动和频繁换向；

5、液压传动系统操作简单，调整控制方便易于实现自动化。和机、电、气

联合使用，能方便的实现复杂的自动工作循环；

6、液压传动便于实现过载保护，使用安全可靠，不会因为过载而造成元件

损坏，使用寿命长，

7、由于液压元件已实现了标准化、系列化和通用化，液压系统的设计、制

造、维修都比较方便，且能缩短周期。

二、液压传动的缺点

1、由于工作介质的泄漏和液体的可压缩性会影响执行元件运动的准确性，

故液压传动系统无法保证准确的传动比，不能用于有严格传动比要求的

内传动链中；

2、工作介质对温度的变化比较敏感，工作温度或环境温度的变化对系统工

作的影响较大，故不能在较高和较低的温度条件下工作；

3、液压传动在传动过程中能量损失大，传动效率低，不适合远程传动；

4、为减少泄漏，液压元件的制造和装配精度要求很高，因此液压元件及液

压设备的造价很高，元件生产成本高。

5、若液压设备的使用者和维修者工作经验不足，系统出现了故障时，不易

查找原因。

综上所述，液压传动的优点是主要的，突出的，它的缺点会随着生产技术水平的提高被逐步克服。因此，液压技术的发展十分迅速，它将在现代化生产中发挥更大的作用。
