常用混凝土受压应力—应变曲线的比较及应用
混凝土受压应力-应变全曲线方程(描述)
混凝土受压应力－应变全曲线方程混凝土受压应力－应变全曲线方程混凝土的应力－应变关系是钢筋混凝土构件强度计算、超静定结构内力分析、结构延性计算和钢筋混凝土有限元分析的基础，几十年来，人们作了广泛的努力，研究混凝土受压应力－应变关系的非线性性质，探讨应力与应变之间合理的数学表达式，1942年，Whitney 通过混凝土圆柱体轴压试验，提出了混凝土受压完整的应力应变全曲线数学表达式，得出了混凝土脆性破坏主要是由于试验机刚度不足造成的重要结论，这一结论于1948年由Ramaley 和Mchenry 的试验研究再次证实，1962年，Barnard 在专门设计的具有较好刚性且能控制应变速度的试验机上，试验了一批棱柱体试件以及试件两靖被放大的圆柱体试件，试验再次证明，混凝土的突然破坏并非混凝土固有特性，而是试验条件的结果，即混凝土的脆性破坏可用刚性试验机予以防止，后来由很多学者（如M.Sagin ，P.T.Wang ，过镇海等）所进行的试验，都证明混凝土受压应力－应变曲线确实有下降段存在，那么混凝土受压应力与应变间的数学关系在下降段也必然存在，研究这一数学关系的工作一刻也没有停止。
钢筋混凝土结构是目前使用最为广泛的一种结构形式。
但是，对钢筋混凝土的力学性能还不能说已经有了全面的掌握。
近年来，随着有限元数值方法的发展和计算机技术的进步，人们已经可以利用钢筋混凝土有限元分析方法对混凝土结构作比较精确的分析了。
由于混凝土材料性质的复杂性，对混凝土结构进行有限元分析还存在不少困难，其中符合实际的混凝土应力应变全曲线的确定就是一个重要的方面。
1、混凝土单轴受压全曲线的几何特点经过对混凝土单轴受压变形的大量试验大家一致公认混凝土单轴受压变过程的应力应变全曲线的形状有一定的特征。
典型的曲线如图1所示，图中采用无量纲坐标。
sc c E E N f y x 0,,===σεε 式中，c f 为混凝土抗压强度；c ε为与c f 对应的峰值应变；0E 为混凝土的初始弹性模量；s E 为峰值应力处的割线模量。
混凝土拉拔应力应变曲线
混凝土拉拔应力应变曲线

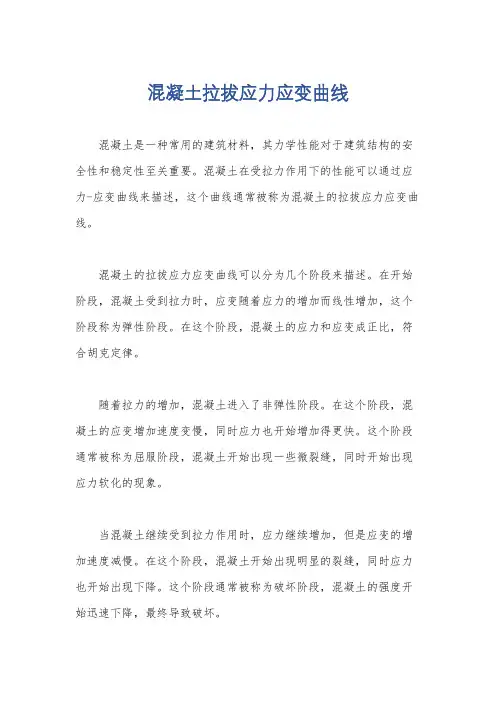

混凝土是一种常用的建筑材料，其力学性能对于建筑结构的安全性和稳定性至关重要。

混凝土在受拉力作用下的性能可以通过应力-应变曲线来描述，这个曲线通常被称为混凝土的拉拔应力应变曲线。
混凝土的拉拔应力应变曲线可以分为几个阶段来描述。
在开始阶段，混凝土受到拉力时，应变随着应力的增加而线性增加，这个阶段称为弹性阶段。
在这个阶段，混凝土的应力和应变成正比，符合胡克定律。
随着拉力的增加，混凝土进入了非弹性阶段。
在这个阶段，混凝土的应变增加速度变慢，同时应力也开始增加得更快。
这个阶段通常被称为屈服阶段，混凝土开始出现一些微裂缝，同时开始出现应力软化的现象。
当混凝土继续受到拉力作用时，应力继续增加，但是应变的增加速度减慢。
在这个阶段，混凝土开始出现明显的裂缝，同时应力也开始出现下降。
这个阶段通常被称为破坏阶段，混凝土的强度开始迅速下降，最终导致破坏。
混凝土的拉拔应力应变曲线的特点在于其非线性和延性。
通过对混凝土拉拔应力应变曲线的研究，可以更好地了解混凝土在受拉力作用下的性能，为工程设计和结构分析提供重要的参考依据。
总的来说，混凝土的拉拔应力应变曲线是混凝土力学性能的重要表征，对于工程结构的设计和安全性评估具有重要意义。
对混凝土的力学性能进行深入研究，可以为建筑结构的安全性和稳定性提供保障。
