房屋建筑学010第六章楼地层
房屋建筑学：楼地层
房屋建筑学：楼地层1. 楼地层的概述楼地层是房屋建筑中的一个重要部分。
在建筑学中，楼地层通常指的是建筑物中的楼层或层次。
楼地层的设计和构造对于建筑物的功能性、安全性和美观性都具有重要影响。
本文将介绍楼地层的一些常见设计原则、结构构造和相关术语。
2. 楼地层的设计原则在设计楼地层时，需要考虑以下几个重要原则：2.1 功能性原则楼地层的设计应满足建筑物使用的功能要求。
它应为居住、办公、商业等不同用途提供合适的功能空间。
因此，在设计楼地层时，需要充分考虑各个功能区域的布局、使用面积、通风、采光等因素。
2.2 安全性原则楼地层的设计应符合安全规范和建筑法规。
它应考虑火灾安全、逃生通道、防静电、防水等方面的要求。
例如，在商业楼地层中，需要设置合适的消防设施和应急疏散通道，确保人员的安全。
2.3 美观性原则楼地层的设计应体现建筑物的整体美感。
它应与整个建筑物的外观、立面和材料相协调。
楼地层的入口、大厅、展示区等区域应具有较高的美观度，给人们留下良好的印象。
3. 楼地层的结构构造楼地层的结构构造包括地板、墙壁、柱子、梁等建筑构件的组合。
这些构件的设计和选择应考虑建筑物的承载力、抗震性和施工成本等因素。
3.1 地板结构楼地层的地板结构一般由混凝土板和钢筋组成。
混凝土板具有良好的承载力和耐久性，通常用于楼层的正常使用区域。
而钢筋在地板结构中起到加固和抗震的作用。
3.2 墙壁结构楼地层的墙壁结构一般由砖墙或混凝土墙组成。
砖墙在传统建筑中较为常见，它可以提供较好的隔声和隔热效果。
而混凝土墙则更适合大型建筑，由于其较高的强度和稳定性。
3.3 柱子和梁柱子和梁是楼地层的重要构件。
柱子用于支撑上方楼层的重量，并将负荷引导到基础结构。
而梁则用于连接和支撑地板和墙壁，使整个楼地层结构更加稳定。
4. 相关术语在楼地层的设计和建造过程中，存在一些相关的术语，以下为一些常见的术语解释：•楼层高度（Floor Height）：楼层高度指的是楼地层之间的距离，通常以米为单位。

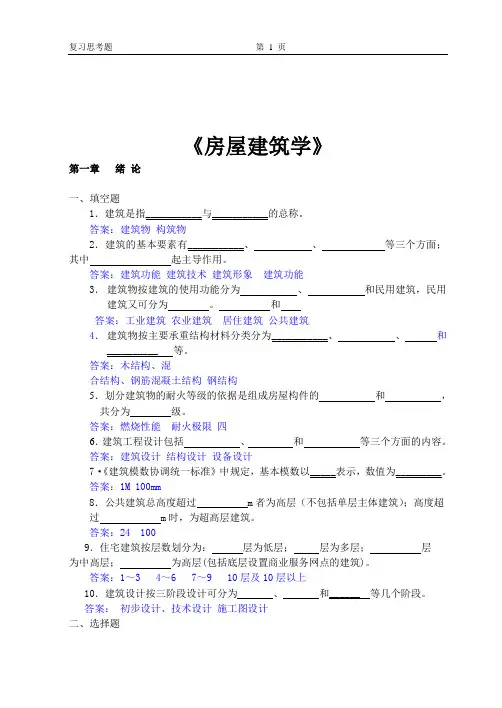

房屋建筑学第四版复习题
《房屋建筑学》第一章绪论一、填空题1．建筑是指___________与___________的总称。
答案：建筑物构筑物2．建筑的基本要素有___________、、等三个方面；其中起主导作用。
答案：建筑功能建筑技术建筑形象建筑功能3．建筑物按建筑的使用功能分为、和民用建筑，民用建筑又可分为。
和答案：工业建筑农业建筑居住建筑公共建筑4．建筑物按主要承重结构材料分类分为___________、、和__________ 等。
答案：木结构、混合结构、钢筋混凝土结构钢结构5．划分建筑物的耐火等级的依据是组成房屋构件的和，共分为级。
答案：燃烧性能耐火极限四6．建筑工程设计包括、和等三个方面的内容。
答案：建筑设计结构设计设备设计7²《建筑模数协调统一标准》中规定，基本模数以_____表示，数值为_________。
答案：1M 100mm8．公共建筑总高度超过 m者为高层（不包括单层主体建筑）；高度超过 m时，为超高层建筑。
答案：24 1009．住宅建筑按层数划分为：层为低层；层为多层；层为中高层；为高层(包括底层设置商业服务网点的建筑)。
答案：1～3 4～6 7～9 10层及10层以上10．建筑设计按三阶段设计可分为、和______ 等几个阶段。
答案：初步设计、技术设计施工图设计二、选择题1．建筑的三个构成要素中起着主导作用的是（）。
①建筑功能②建筑技术③建筑形象④建筑经济答案：①2．建筑是建筑物和构筑物的总称，下面全属于建筑物的是（）。
①住宅、电塔②学校、堤坝③工厂、商场④烟囱、水塔答案：③3·民用建筑包括居住建筑和公共建筑，下面属于居住建筑的是（）。
①幼儿园②疗养院③宿舍④旅馆答案：③4·耐久等级为二级的建筑物适用于一般性建筑，其耐久年限为（）年。
① 50～100 ② 80～150 ③25～50 ④15～25 答案：①5．耐火等级为一级的承重墙燃烧性能和耐火极限应满足（）。
①难燃烧体，3.0h ②非燃烧体，4.0h③难燃烧体，5.0h ④非燃烧体，3.0h 答案：④三、名词解释1．耐火等级1．答案：耐火等级是衡量建筑物耐火程度的标准，它由组成房屋构件的燃烧性能和耐火极限的最低值所决定，划分耐火等级的目的是根据建筑物的用途不同提出不同的耐火等级要求，做到既有利于安全，又有利于节约基本建设投资，耐火等级划分为四级。
房屋建筑学教学讲义
房屋建筑学教学讲义上篇：民用建筑设计学习要点：通过自己阅读理解，结合实例分析了解课程要求，完成课后作业，经教师面援时间加强及答疑，全面地掌握房屋建筑学课程内容。
第一章概论课程要求：通过阅读了解建筑的由来，了解建筑的分类，建筑类专业概况及建筑设计过程。
课程重点：1、建筑设计的要求：功能合理技术先进经济实用美观大方另加：符合总体规划符合绿色设计原则2、设计依据：（1）宏观依据：a、招标文件b、地质报告c、甲方要求（2）微观依据：a、人体尺度b、家具、设备尺度c、温度、湿度、日照、雨雪、风向d、地形、地质条件、地震烈度e、建筑模数3、风玫瑰图：表示风的吹向，指从外面吹向地区中心4、建筑设计过程及与相关专业的配合第二章建筑平面设计课程要求：了解平面设计的基本内容：“平面”虽然只是表达了建筑空间的一个局部内容，但它能基本含概空间的全部功能内容。
课程重点：1、平面设计中使用空间类型（1）生活空间（2）工作、学习空间（3）公共活动空间2、平面设计中交通空间类型及要求（1）线形交通：带形走道、走廊（2）面形交通：门厅或过厅设计要求：①交通路线简捷明确、联系方便②人流通畅，紧急疏散时迅速安全③满足一定的采光通风要求④在尽可能节省交通面积的情况下考虑空间处理3、过道（走廊）、楼梯、坡道，门厅、过厅和出入口的设计尺寸要求。
4、建筑平面的多种组合设计方式（1）走廊式组合（2）套间式组合（3）大厅式组合5、建筑平面组合和结构布置的关系：（1）混合结构，石、砖等墙体承重，钢筋砼梁板等水平构件：注意跨度限制。
（2）框架结构：空间灵活（3）空间结构：任意空间组合6、基地环境对建筑平面组合的影响建筑平面组合必须满足基地位置的城市总体规划需要（1）基地形状及朝向（2）基地地形条件（3）基地周边环境课后作业：1、查阅建筑书刊上的建筑方案，了解建筑平面关系及建筑单体与场地关系。
第三章建筑剖面设计课程要求：了解建筑剖面设计是空间的确切，是使用的验证，也是控制造价及节约用地的前提条件。
6楼地层
6.2.2 直接式顶棚
• • • • • • 1. 饰面特点 2. 材料选用 3. 基本构造 （1）直接喷刷顶棚 （2）抹灰顶棚 （3）贴面顶棚
• • • •
4. 直接式顶棚的装饰线脚 （1）木线 （2）石膏线 （3）金属线
6.2.3悬吊式顶棚
• 1．饰面特点 • 2．吊顶的类型 • 3．悬吊式顶棚的构造
• 3）天然石板地面
• 4）木地面
• • •
（3）粘贴类地面 （4）涂料类地面 （5）地热辐射采暖类地面
6.3.3 踢脚板和墙裙
• 1．踢脚线
• •
2 ．墙裙 墙裙是踢脚线沿墙面往上的继续延伸，作 法与踢脚线类似，常用不透水材料做成。
6.3.4 楼地层变形缝
• 1 ．楼层变形缝
•
2 ．地坪层变形缝
6.1.2 钢筋混凝土楼板构造
1．现浇钢筋混凝土楼板 （1）现浇钢筋混凝土楼板的类型 1) 板式楼板
2) 梁板式楼板
3) 无梁楼板
4）现浇钢筋混凝土空心楼板
（2）现浇钢筋混凝土楼板的构造 1）现浇钢筋混凝土楼板的支承长度、截面形 式、厚度 2) 板的配筋
2．预制装配式钢筋混凝土楼板 （1）实心平板
6.1 楼层组成与楼盖构造
6.2 顶棚构造
6.3 地坪层与楼地面构造
6.4 阳台与雨篷构造
知识目标
1．掌握楼层的组成和筋混凝土楼盖的类型； 2．掌握顶棚的类型与构造； 3. 掌握常见楼地面的构造方法； 4. 了解地坪层、阳台、雨篷的构造。
技能目标
1. 能够识别楼盖类型； 2. 熟练识读楼地面与顶棚的构造做法
• （3）按施工方法分：抹灰刷浆类顶棚、裱糊类顶 棚、贴面类顶棚、装配式板材顶棚等。 • （4）按顶棚的基本构造分：无筋类顶棚、有筋类 顶棚。 • （5）按结构构造层的显露状况分：开敞式顶棚、 隐蔽式顶棚等。 • （6）按面层与格栅的关系分：活动装配式顶棚、 固定式顶棚等。 • （7）按顶棚表面材料分：木质顶棚、石膏板顶棚、 各种金属板顶棚、玻璃镜面顶棚等。 • （8）按顶棚受力不同分：上人顶棚、不上人顶棚。
《建筑识图与构造》(第6章 楼地层
6.3.1 楼地面的定义及功能要求
楼地面是指楼板层和底层地坪层的地面面层。
6.3.2 楼地面的类型与构造
按照所用的材料和施工方式的不同，楼地面可分为整体式地面、
块料地面、卷材地面和涂料地面等。
1．整体式地面
用现场浇筑的方法做成整片的地面称为整体式地面，常用的有水
泥砂浆地面、水磨石地面等。
6.2.1 现浇式钢筋混凝土楼板
现浇钢筋混凝土楼板根据受力和传力情况不同，又可分为板式楼
板、梁板式楼板、无梁楼板和压型钢板组合楼板。
第6章 楼地层
1．板式楼板
使用规板范式说楼板明是将楼板现浇成一块平板，并直接支承在墙上。板式楼
板内不设梁支撑，由于采用大规格模板，板底平整，是最简单的一种
形式，目前采用较多。
件的支承方式，然后选择楼板的规格进行合理的安排。
楼板的支承方式有两种：一种为板式结构布置，即预制楼板直接
搁置在墙上，如图6-11a所示；另一种是梁板式结构布置，先搁梁，
再将板搁置在梁上，如图6-11b所示。
（2）预制装配式钢筋混凝土楼板的细部结构
第6章 楼地层
使用规范说明
图6-11 楼板的支承方式
预制钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先
制作，然后再运到施工现场装配而成的钢筋混凝土楼板。
1．预制装配式钢筋混凝土楼板的类型
预制装配式钢筋混凝土楼板常用类型有：实心平板、槽形板和空
心板三种。
（1）实心平板（如图6-8所示）
（2）槽形板（如图6-9所示）
（3）空心板（如图6-10所示）
第6章 楼地层
使用规范说明

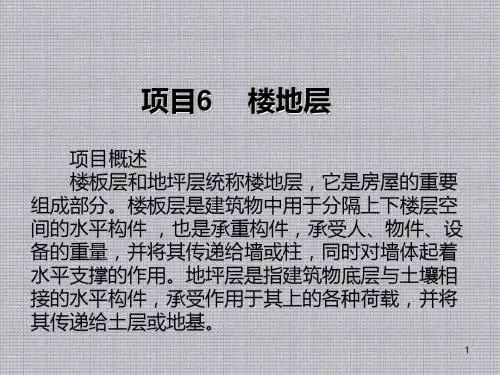

建筑构造项目6 楼地层
28
图 6.12 预制板的布置 （a）板式结构（横墙承重） （b）梁板式结构（纵横墙承重）
29
（3）预制板的搁置要求 板在墙或梁上应有足够的搁置长度并坐浆。搁 置在钢筋混凝土梁上时不小于 80 mm；搁置在墙 上时不小于 100 mm（见图 6.13）。
30
图 6.13
板在梁和墙上的搁置长度
31
23
③空心板：是将预制板抽孔后制作而成，可提 高构件的承载能力和刚度，减轻自重，节省材料。 空心板上下板面平整，孔洞形状有圆形、长圆形和 矩形等，以圆孔板的制作最为方便，应用最广。空 心板板面不得开口，板端钢筋不得剪断（见图 6.1 0）。
24
图 6.10 空心板 （a）纵剖面 （b）横剖面 （c）剖面形式 （d）端头形式
15
图 6.6
无梁楼板
16
（4）压型钢板组合楼板 压型钢板组合楼板主要由钢梁、组合板和楼面 层 3部分组成，组合板包括现浇混凝土和钢衬板。 由于混凝土承受剪力与压力，钢衬板承受下部的压 弯应力，因此，压型钢衬板起着模板和受拉钢筋的 双重作用。这样组合楼板受正弯矩部分只需配置部 分构造钢筋即可。此外，还可利用压型钢板肋间的 空隙敷设室内电力管线从而充分利用了楼板结构中 的空间。压型钢板组合楼板在国外高层建筑中得到 广泛的应用（见图 6.7）。
11
（2）梁板式楼板 梁板式楼板，也称肋梁楼板，一般由板、次梁 和主梁组成。板支承在次梁上，次梁支承在主梁上， 主梁支承在墙或柱上，次梁的间距即为板的跨度 （见图 6.4）。
12
图 6.4
梁式楼板
13
图 6.5 井式楼板 （a）正交式 （b）斜交式
14
பைடு நூலகம்
（3）无梁楼板 无梁楼板是将板直接支承在墙上或柱上，而不 设梁的楼板。为减小板在柱顶处的剪力，常在柱顶 加柱帽和托板等形式增大柱的支承面积（见图 6. 6）。
房屋建筑学楼地层
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
•房屋建筑学：楼地层
四、楼板层的细部构造
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
•房屋建筑学：楼地层
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
•房屋建筑学：楼地层
(2) 板缝的处理
厚1:2水泥砂浆。
•房屋建筑学：楼地层
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
•房屋建筑学：楼地层
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
•房屋建筑学：楼地层
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)素土夯实层：基层，也称地基 素土指不含杂质的砂质粘土。 通常是填300MM的土后夯实成200MM 厚，才能均匀有效地承压。
第六章楼地层构造..
转 角 阳 台
2、 凸阳台的承重构件
（1）搁板式 将阳台板直接搁置在墙上来支撑，由于阳台板 板型与尺寸和楼板一致，施工较方便，结构也简单，适用于 凹阳台。 （2）挑梁式 在阳台两端设置挑梁，再挑梁上隔板。构造简 单，施工方便，凸阳台常见结构。
（3）调板式 利用预制板或现浇板悬挑出墙面而形成阳台板。 阳台板底平整，造型简单，但结构构造复杂及施工较麻烦， 适用于凸阳台。
第六章 楼地层构造
楼地层概念： 楼板层和地层的总称。 楼地层作用： 楼板层起分隔作用，承重作用，水平支撑作用。地 层起承重作用。 楼地层要求： 应有足够的强度、平整度、耐磨性，还要有舒适感。 不同等级的建筑物还有不同的隔声、保温、隔热、 防火及防腐蚀等要求。
第一节 楼地层的组成和分类
1、楼板层主要由面层、结构层和顶棚组成。
• 墙裙：在墙体的内墙面所做的保护处理。 一般居室内的墙裙，主要起装饰作用，常用木板、 大理石板等板材做，高度为900～1200mm。卫生间、厨 房的墙裙，作用是防水和便于清洗，多用水泥砂浆、釉 面瓷砖做，高度为900～2000mm。
第五节 阳台与雨篷构造 一、 阳台与雨棚
阳台是多层及高层建筑中供人们室外活动的平台， 有生活阳台和服务阳台之分。 1、阳台的分类： 按其与外墙的相对位置分，有凸阳台、凹阳台和半凸半 凹阳台。 按在建筑平面上的位置分为中间阳台和转角阳台。 按施工方法分现浇阳台和预制阳台。 按立面形式有敞开式阳台和封闭式阳台 按其用途可分为生活阳台和服务阳台。
• 压型钢板混凝土组合板：以压型钢板为衬板，与混凝土
浇筑在一起，搁置在钢梁上构成的整体式楼板。
组成：楼面层、组合板及钢梁等几部分 特点：压型钢板起到了现浇混凝土的永久性模板和受拉钢 筋的双重作用，同时又是施工的台板，简化了施工程序， 加快了施工进度。
房屋建筑学简答题
简答题1.建筑物的主要构成部分及作用楼地层、墙或柱、基础、楼电梯、屋盖、门窗楼地层：提供使用者在建筑物中活动所需要的各种平面，同时将由此而产生的各种荷载，其中底层地坪可以直接铺设在天然土上或架设在建筑物的其它承重构件上。
楼层则由楼板(或由梁和楼板)构成，除提供活动平面并传递水平荷载外，还沿建筑物的高度分隔空间。
在高层建筑中，楼层是对抗风荷载等侧向水平力的有效支撑。
墙或柱：屋盖、楼层等部分所承受的活荷载及其自重，分别通过支承它们的墙或柱传递到基础上，再传给地基。
在房屋的有些部位，墙体不一定承重。
无论承重与否，墙体往往还具有分隔空间或对建筑物起到围合、保护作用的功能基础：是建筑物的垂直承重构件与支承建筑物的地基直接接触的部分。
其状况既与其上部的建筑的状况有关，也与其下部的地基状况有关楼电梯：是解决建筑物上下楼层之间联系的交通枢纽。
特别是楼梯，由于使用时存在高差，对其安全性能应予以足够重视屋盖：承受由于雨雪或屋面上人所引起的荷载并主要起围护作用。
关键是防水性能及热工性能。
同时，屋盖的形式往往对建筑物的形状起着非常重要的作用门窗：用来提供交通及通风采光的方便。
设在建筑物外墙上的门窗还兼有分隔和维护的作用2.建筑立面设计应注意的方面注重尺度和比例的协调性掌握节奏的变化和韵律感掌握虚实的对比和变化注意材料的色彩和质感3.骨架结构体系相对于墙体结构体系的区别优势对于建筑空间布置在构思上主要在于用两根柱子和一根横梁来取代了一片承重墙。
这样原来在墙承重结构支承系统中被承重墙体占据的空间就尽可能地给释放了出来，使得建筑结构构件所占据的空间大大减少，而且在骨架结构承重系统中，无论是内、外墙均不承重，可以灵活布置和移动，因此较为适用于那些需要灵活分隔空间的建筑物，或是内部空旷的建筑物，而且建筑立面处理也较为灵活4.刚架、拱及排架体系的、区别使用刚架结构体系，骨架结构柱之间为刚性连接，梁跨之间可以断开成为铰接，刚架在结构上属平面受力系统，可以将一个建筑物的各榀刚架呈平行或放射状排列，也可以按照一定的规律依次改变同一建筑物的各榀刚架的尺寸，这样生成的建筑物造型比较活泼，刚架在平面外刚度较小，适用于跨度不是太大，檐口不是太高的内部空旷的单层建筑。
房屋建筑学思考题答案
房屋建筑学思考题答案第⼀章思考题1．试述建筑的概念。
2．如何确定建筑物的类别和等级？3．什么是两阶段设计和三阶段设计？各阶段设计的主要内容是什么？4．建筑设计的主要依据是什么？5．试述建筑物模数的概念及内容。
第⼆章思考题1．平⾯设计包含哪些内容？2．民⽤建筑平⾯由哪⼏部分房间组成？各部分房间的主要作⽤是什么？3．如何确定房间的门窗数量，⾯积，尺⼨，开启⽅向和具体位置？4．确定房间的⾯积，形状，尺⼨应考虑哪些因素？5．交通联系部分包括哪些内容？6．民⽤建筑常见的结构类型有哪些？说明其主要特点和适⽤范围？7.平⾯组合的⽅式有哪⼏种？有什么特点？8. 建筑物间的距离如何确定？第三章思考题1．什么是层⾼、净⾼？确定层⾼、净⾼应考虑哪些因素？试举例说明。
2．确定建筑物的层数应考虑哪些因素？试举例说明。
3．怎样进⾏建筑物的剖⾯组合？4 ．房间窗台⾼度如何确定?5 ．剖⾯设计的主要内容是什么？第四章思考题1.简要说明建筑⽴⾯的具体处理⼿法。
2.简述建筑体型组合的造型要求。
3.简述建筑⽴⾯设计的审美要求第五章思考题1．建筑物的基本组成有哪些？它们的主要作⽤是什么？2．影响建筑构造的主要因素有哪些？3. 建筑物有哪些结构类型?4. 什么是建筑构造和构造⽅案设计?5. 建筑构造设计的原则是什么？第六章思考题1．按不同的⽅式分，墙体有哪⼏种类型？2．砖墙组砌的要求是什么？3．标准砖的⾃⾝尺⼨有何关系？4．何谓变形缝？“三缝”各有什么特点？8. 简述墙体的细部构造。
第七章楼地层构造思考题1.楼板层的主要功能是什么？2.楼板层由哪些部分组成，各起哪些作⽤？3.现浇钢筋砼楼板具有哪些特点，有哪⼏种结构形式？4.预制装配式钢筋砼楼板具有哪些特点，有哪⼏种结构形式？5.预制板的接缝形式有哪⼏种？在布置板的过程中出现较⼤侧缝时，应采⽤什么办法解决？6.装配整体式楼板有什么特点？叠合板有何优越性？7.地坪由哪⼏部分组成？各组成部分作⽤如何？8.掌握阳台及⾬篷的构造。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
China University of Petroleum
（三）钢筋混凝土楼板
• 现浇钢筋混凝土楼盖
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
（三）钢筋混凝土楼板
• 预制装配式钢筋混凝土楼盖
China University of Petroleum
（三）钢筋混凝土楼板
• 现浇钢筋混凝土楼盖
➢ 无梁楼盖
等厚的楼板直接支撑在柱上
柱的间距一般在6米左右
板的厚度不小于150mm
有柱帽和无柱帽两种
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
无梁楼盖
密肋楼盖
预应力楼板 非预应力楼板
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
（三）钢筋混凝土楼板 • 现浇钢筋混凝土楼盖 ➢ 板式楼盖
单向板的经济跨度<3米，板厚为跨度的1/30，连续板为跨度的1/40 双向板的经济跨度：短边长度<4米，板厚为短边跨度的1/40，连续为1/50 现浇板的厚度不应小于60mm
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
（三）钢筋混凝土楼板
• 现浇钢筋混凝土楼盖 ➢ 梁板式楼盖
肋梁式楼盖 主梁的经济跨度为5~9米，梁高为跨度的1/8~1/12 次梁的经济跨度为4~6米，梁高为跨度的1/12~1/18 梁的高宽比为1/2~1/3，梁宽度不应小于120mm，高度不应小于150mm 井格形楼盖 跨度较大的房间，最大跨度可达30~40米 梁的间距为3米左右 梁的断面高度可取跨度的1/15~1/20 密肋楼盖
梁的跨度较大，采用密肋楼盖，分为双向密肋和单项密肋两种
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
肋形梁
曲梁
井格梁
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
二、楼板层
（二）楼板的类型：
木楼板
钢筋混凝土楼板：最常用
钢衬板楼板：高层建筑特殊建筑
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
（三）钢筋混凝土楼板 类型和特点：
现浇式：整体刚度好，但现场施工湿作业多，工期长
预制装配式：楼板在预制加工厂预制，运到施工现存进行安装，大大减少了 现存湿作业的工程量，且大大缩短了工期，但整体刚度远远不 及现浇整体式好
装配整体式：部分楼板预制，部分现浇，既增加了楼板层的整体刚度，同时 又减少了湿作业工程量，缩短了工期
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
• 内容提要 本章主要介绍楼地层的基本构造和设计要求，以及钢筋混凝土楼板的主
要类型及阳台雨篷构造
• 教学要求 重点钢筋混凝土楼层的主要类型、地层的构造，并了解楼地面的装修构
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
二、楼板层
（一）楼板层的组成：
• 楼板层有面层、结构层和顶棚三个基本组成部分 • 特殊要求：管道层、防水层、保温隔热、防静电等
面层 结合层 结构层 附加层 顶棚层
形式：实心板和空心板
预制板的细部构造
预制空心板支撑端应封孔
避免三边支撑（单向板）
可利用梁的断面形式减小结构高度
板缝处理：<30mm，C20细石混凝土灌实；>50mm，加钢筋网片灌实； >60mm，沿墙挑砌填缝；>120mm采用现浇板带
隔墙避免搁置在楼板上
板的搁置应保证足够的搁置长度
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
建筑物的地层可以分为实铺地面和架空地面两种。
实铺地面：素土夯实，用三合土或道碴等做垫层，满铺素混凝土结构层。
造
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
一、概述
楼地层、阳台、雨篷的共同特点 • 楼地层、屋盖、阳台、雨篷等是建筑物中的水平构、部件
• 楼地层、屋盖、阳台、雨篷都属于受力系统中的第一个层次：将建筑物的使 用荷载及自重传递给其他的承重构件
中国石油大学
Building Architecture
China University of Petroleum
（三）钢筋混凝土楼板
• 装配整体式
形式：密肋填充块楼板和叠合式楼板两种
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
三、地坪层
组成： 地坪有面层、结构层和垫层三个基本组成部分 特殊要求：结合层、隔离层、填充层、保温层等
面层 结合层 附加层 结构层 垫层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
三、地坪层
地层构造：
二、楼板层
第六章 楼地层、阳台、雨篷 房屋建筑学
中国石油大学
Building Architecture
China University of Petroleum
（三）钢筋混凝土楼板
• 现浇钢筋混凝土楼盖
基本形式：
单向板：L2/L1>2；L2/L1>3
板式楼盖
肋形楼盖
梁板式楼盖双向井板格：形L2楼/L盖1≤2
